当你在PCB布线的时候想让走线从板子的一面到板子的另一面，也就是我们常说的从板子的顶层到板子的底层，这时候就需要借助过孔的帮助了，过孔其实就是一个两侧覆盖着铜或者金的洞，这个过孔就是跨层走线的通道。

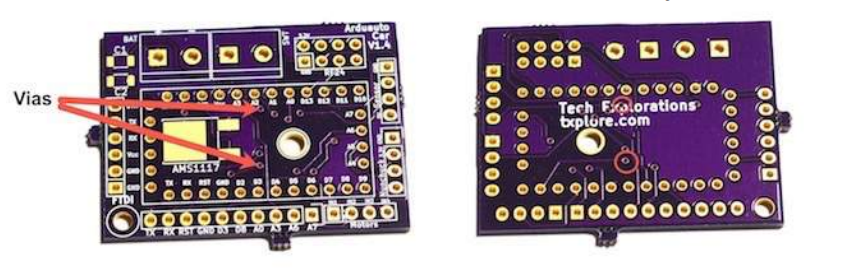

如图，我们可以看到一个PCB的正反两面，左边这个图片中箭头指着的这个位置就是分布在顶层的两个过孔，右边这个图片就是PCB的底部，我们可以看到同样的两个过孔。

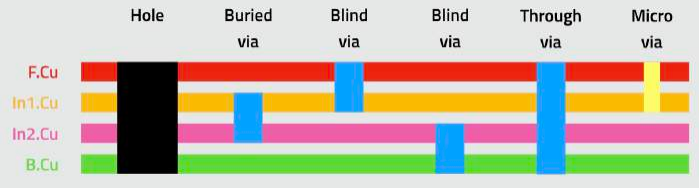

过孔的形状和插件焊盘的形状非常的相似，但是插件焊盘的铜是裸漏出来的，一般简单的电路，我们在布局走线的时候可以在一层完成，但当电路变得复杂的时候只在一层布线是满足不了我们的需求的，此时我们就需要借助过孔，增加布局的面积。 过孔还分为很多种，如图我们可以看到层与层之间的互连类型，

对于通孔来说我们一般都称作为定位孔，一般分布在板子的四周，用于安装固定使用，

如图过孔，过孔是贯穿顶层和顶层得孔，和每一层都有连接；

埋孔是连接内层的孔，比如在四层板中，埋孔是连接In1.Cu 和 In2.Cu层的；

盲孔也是连接两层的孔，但是和盲孔不同的是，但是盲孔的两层一层是里面的层，另外一层必须是顶层或者底层；

在高度密度板中，我们还可以选择另外一个方式就是微孔，微孔和其他过孔不同是，普通的过孔是采用机械钻头，而微孔是使用高功率的激光进行打孔的，激光的使用使显著减小通道的直径成为可能。
