KiCad6中自定义焊盘形状的方法
B站视频:
日常我们看到的焊盘都是规则形状的,但是如有特殊要求的话我们还是可以修改焊盘形状的,下面就给大家演示一下如何编辑焊盘形状:

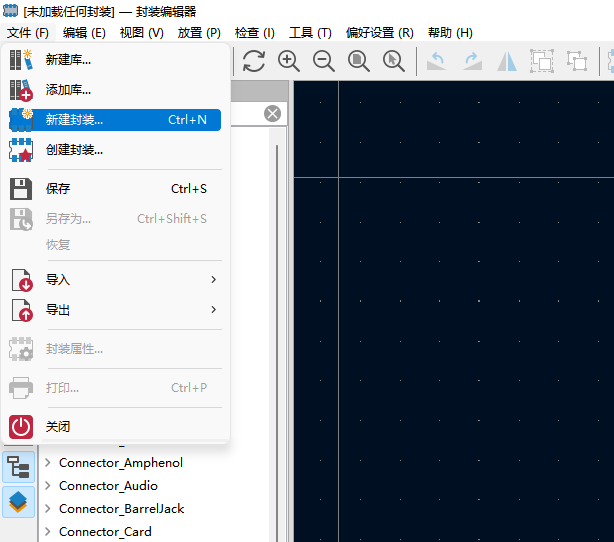

焊盘分两种一种是贴片焊盘一种是插件焊盘,我们依次进行演示,首先看一下贴片焊盘怎么修改,首先进入我们编辑封装的界面,然后我们新建一个封装如图选择文件-新建封装
创建新的封装

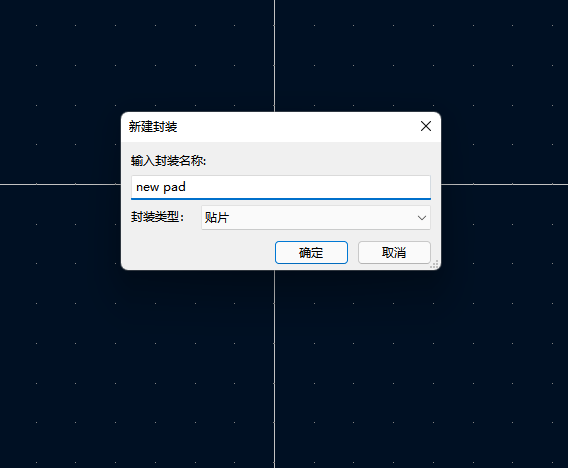

给新的封装进行命名
点击放置-添加焊盘,先添加一个贴片的焊盘我们可以看到这边已经有很多形状供我们选择,还可以修改大小,一般情况下就已经满足我们的需求了,
我们先随意放置一个大小的焊盘,然后选中它右击,可以看到将焊盘编辑成图形形状,快捷键是Ctrl+E,点击这个选项后就会进入焊盘编辑模式如图:

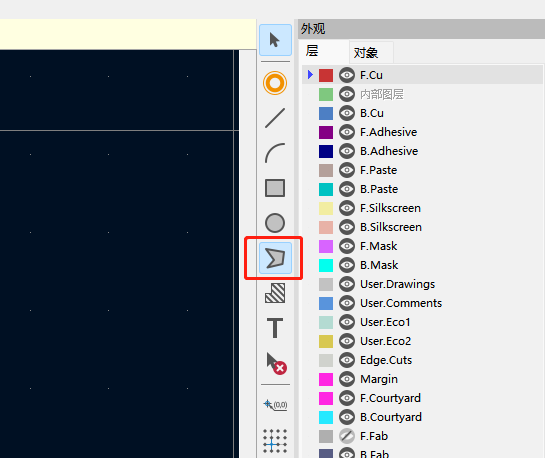

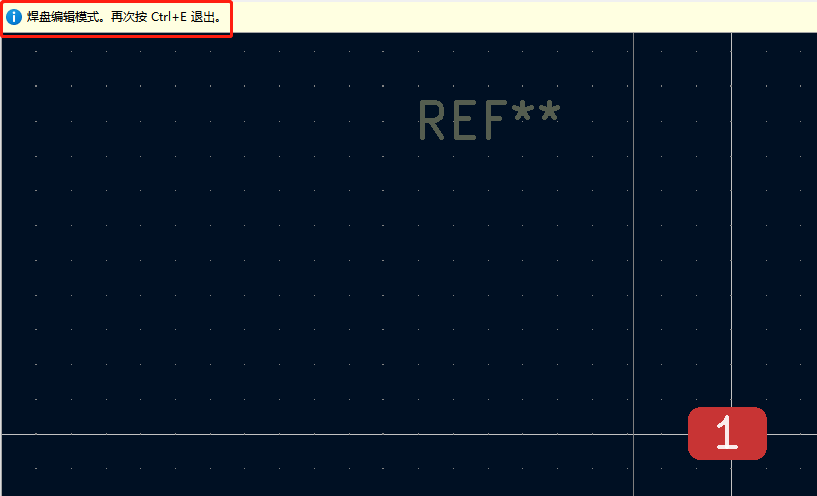

进入焊盘编辑模式
编辑焊盘
编辑焊盘

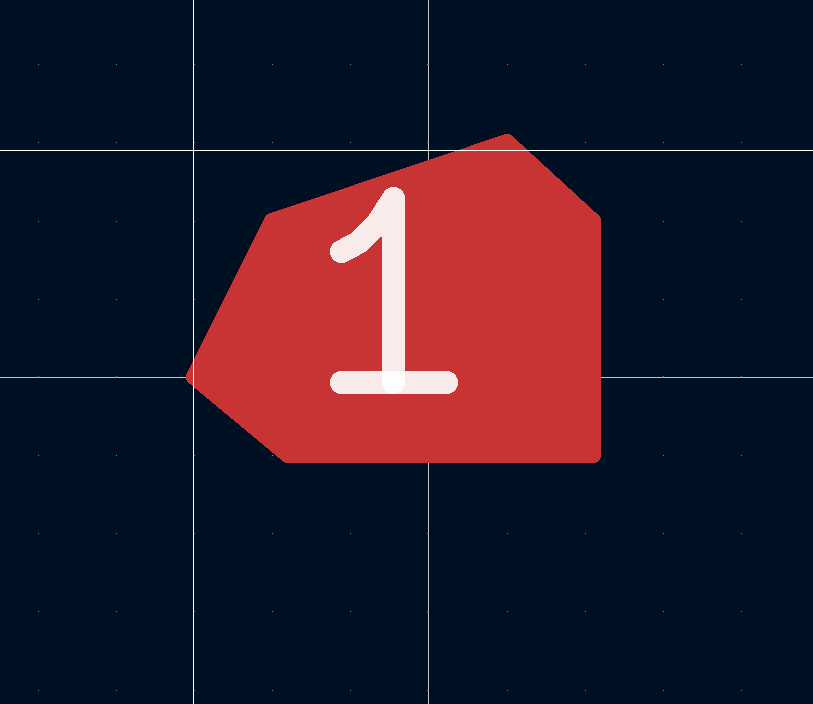

图形绘制完成后,再按Ctrl+E退出焊盘编辑界面,此时发现数字1变大,说明我们编辑成功如图:
焊盘编辑成功

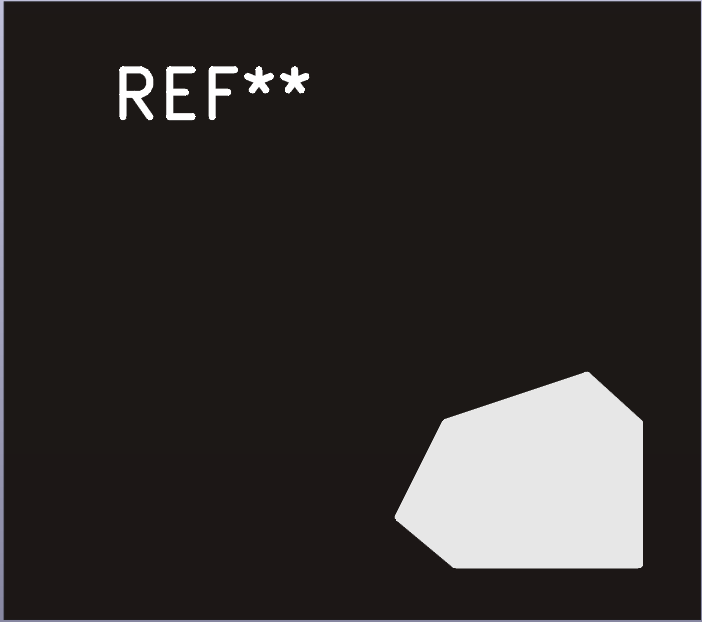

焊盘3D效果图

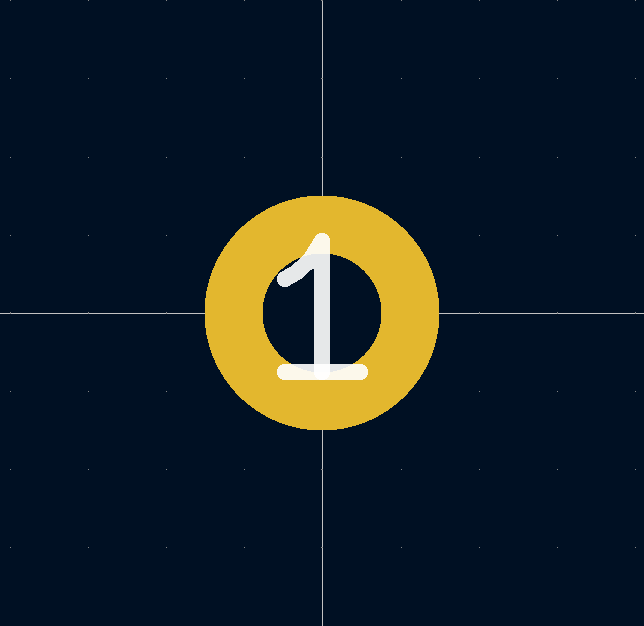

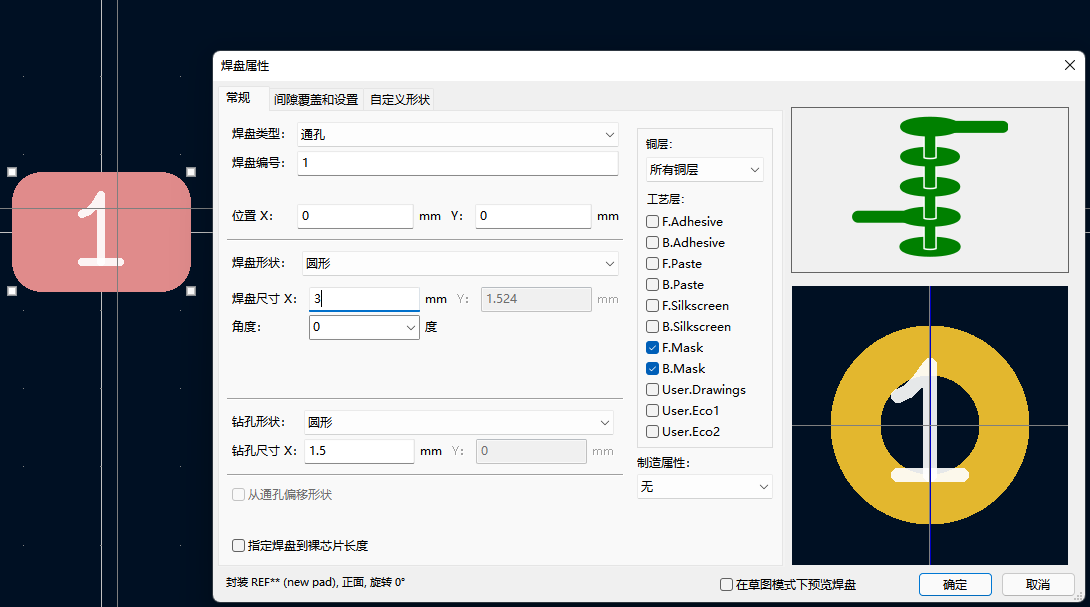

接下来演示一下插件焊盘的编辑,同样的添加一个焊盘,此时将贴片类型从贴片改成通孔如图:
添加过孔焊盘
添加过孔焊盘

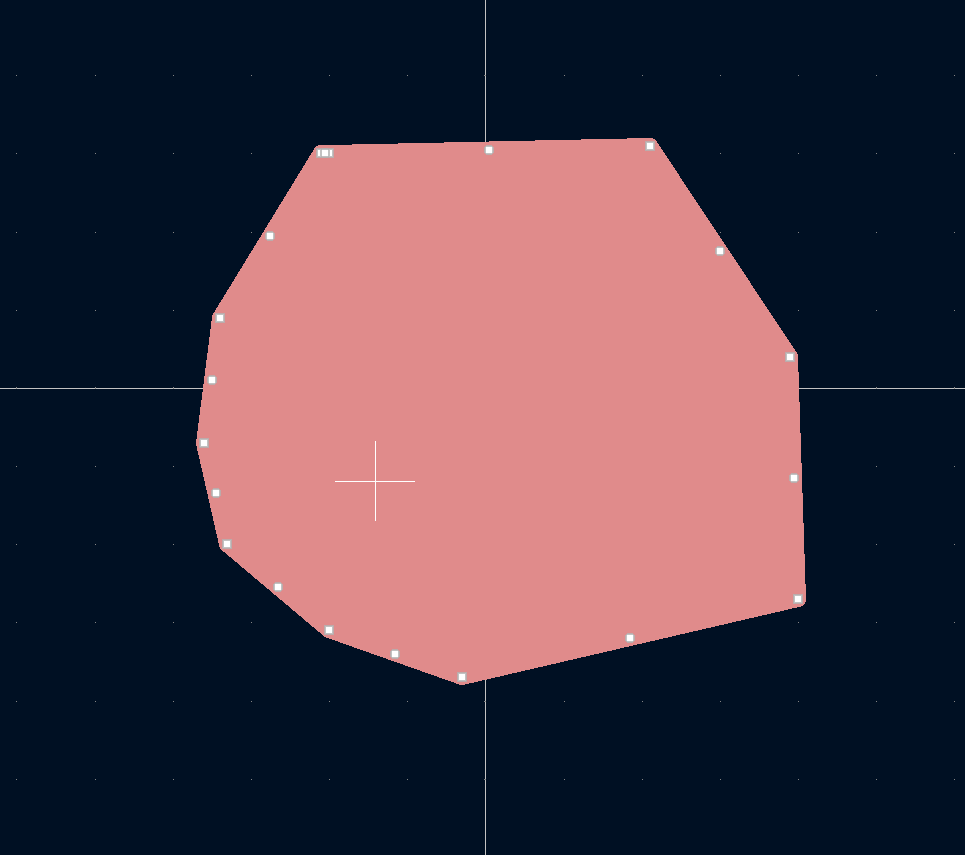

然后和贴片焊盘一样我们还是选中焊盘,Ctrl+E进入焊盘编辑界面,选择绘制多边形
编辑过孔焊盘

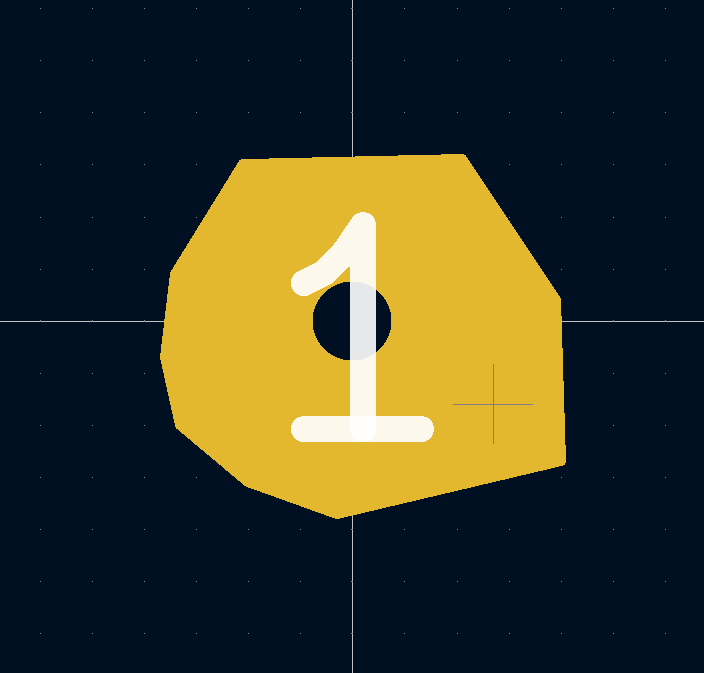

绘制完成后Ctrl+E,退出编辑界面,此时焊盘标号变大,表示焊盘修改完成如图:
编辑过孔焊盘
编辑过孔焊盘
