Grid的设置也就是栅格大小的设置，它的设置决定了器件每步移动的大小，在合适的时候设置合适的栅格大小更有助于进行设计，

首先在原理图中栅格的设置和用法，在原理图的任意处右击选择栅格，刚开始绘制原理图时可以将栅格设置的大一点，一般设置为1.27mm如图：

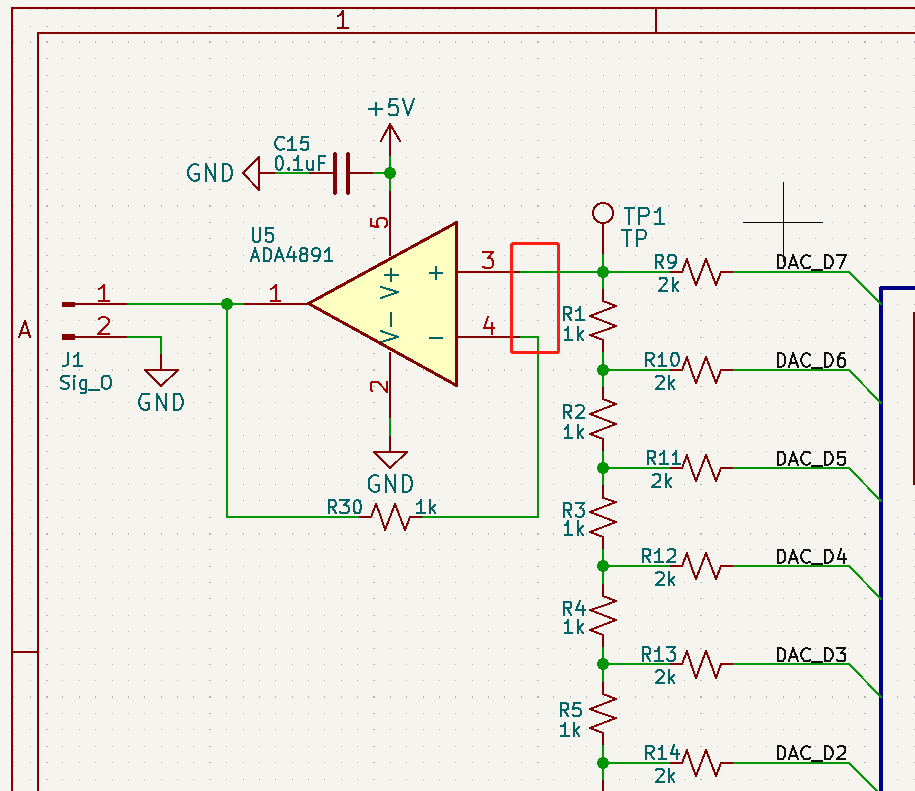

选择好栅格大小后就可以放置我们的器件了，在这个栅格大小下去放置器件会非常方便，器件的引脚都会和栅格线对齐，这样方便器件与器件之间的连接如图，之所以器件的引脚能够和栅格对齐，那是因为我们在绘制符号的时候选择的栅格就是1.27mm，所以放在原理图中栅格也是对其的：

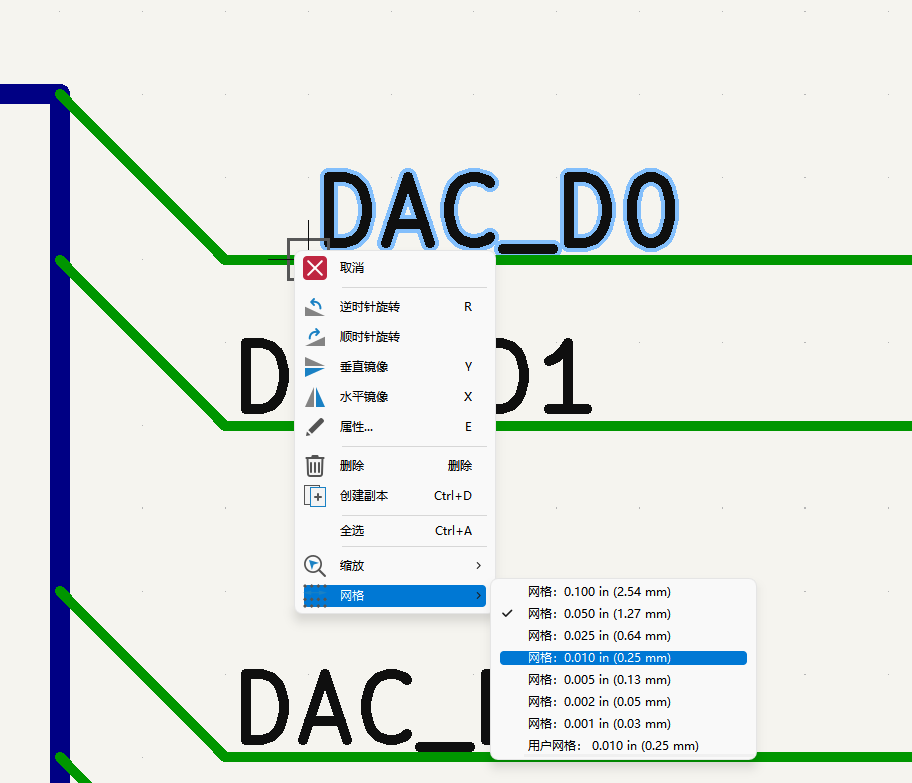

当想对器件进行微调，比如想对位号的位置，或者net的位置进行微调，此时1.27mm的栅格距离已经不能够满足我们的需求了，这是可以将栅格调小如图：

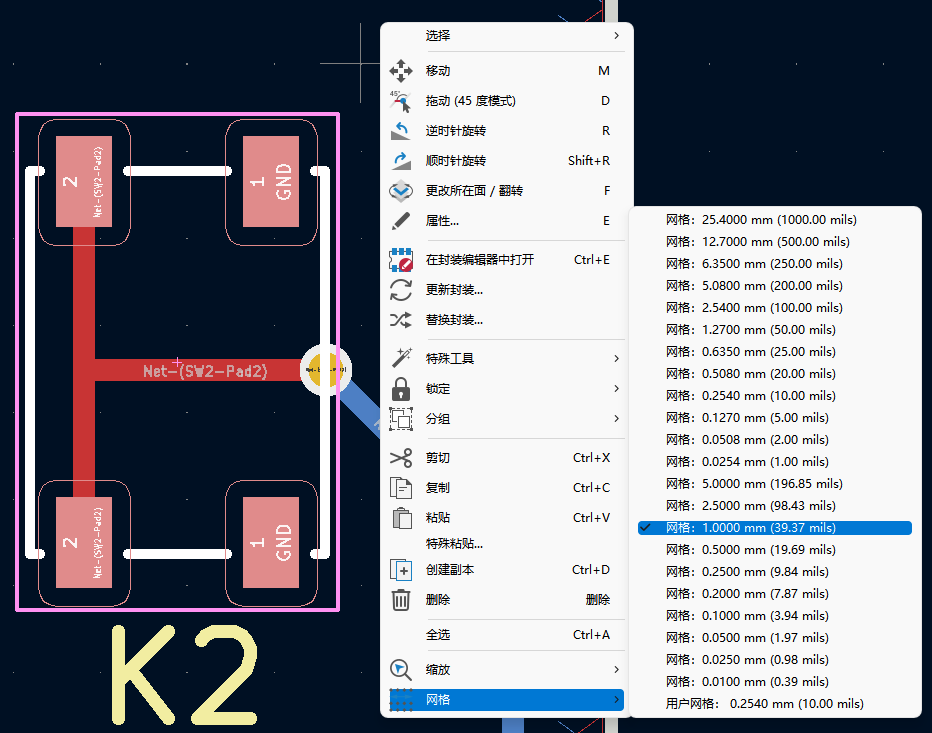

同样的在pcb设计时，刚开始也可以将Grid调大，先确认器件的大致位置，同样的打开到pcb界面，在pcb的界面下右击找到栅格进行调整，在大的栅格下器件的封装能够快速的进行调整，如图我们先选择1mm的栅格大小进行调整：

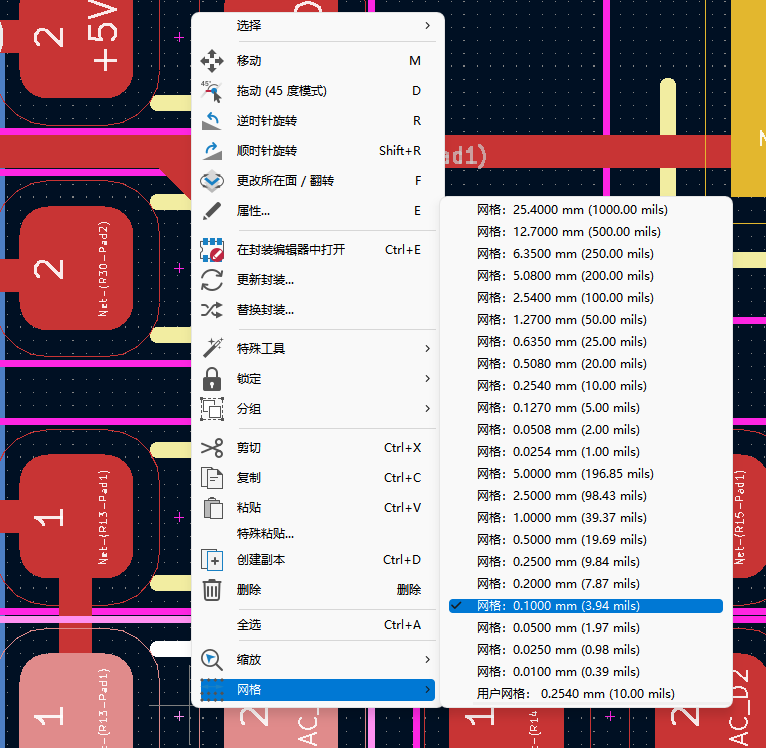

将所有器件基本摆放结束后，对部分器件进行调整如芯片周围的滤波电容，这些需要靠近芯片放置，所以我们需要将栅格调小如图：
