当设计中出现大量一样的器件，并且这些器件在布局的时候是规则排列的，我们就可以采用创建阵列的方式进行布局，通过这个操作可以大大节省布局的时间，而且布局会更加精确美观，

创建阵列分为网格阵列和圆形阵列，都是属于在一个器件的基础上进行复制，网格复制就是在横向或纵向上进行复制，圆形复制，就是设置某个点为圆心，然后再以这个器件的中点到圆心的距离为半径进行复制，

网格阵列可以控制器件行列以及器件的数量，圆形阵列可以控制器件的角度、数量等都是非常灵活多变的，

下面我在举例中分别给大家讲解一下

一、网格阵列

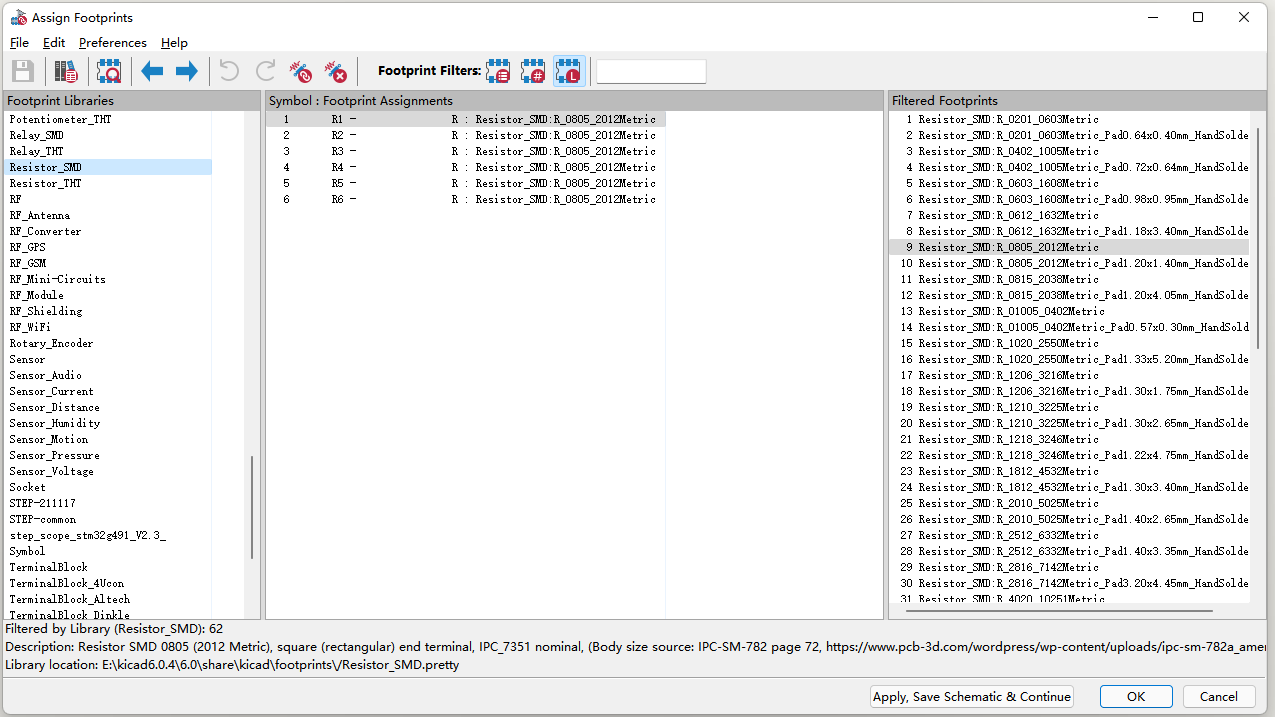

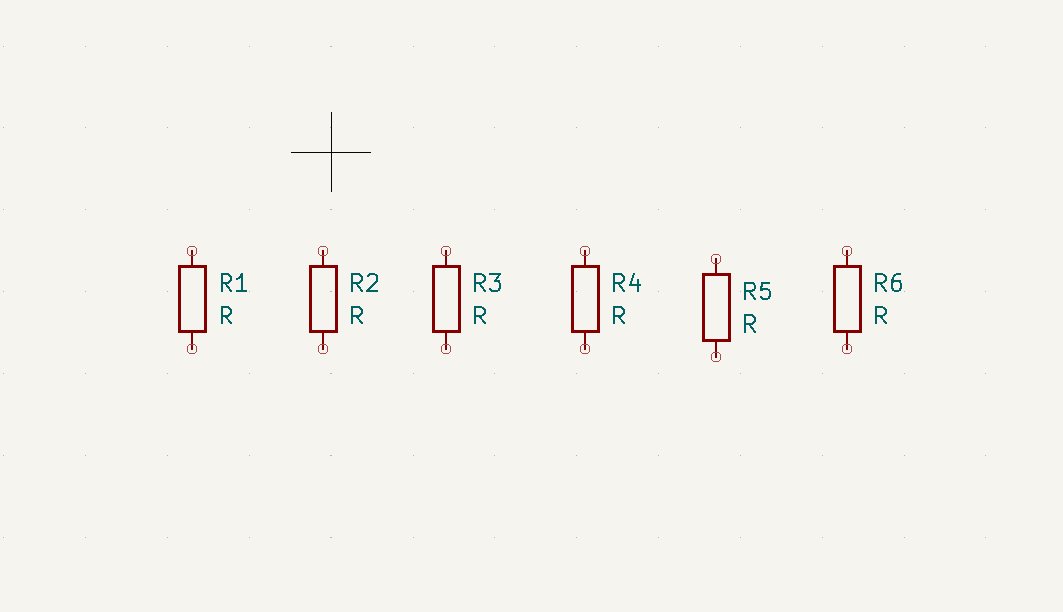

首先在原理图中添加器件符号，这边就先不进行连线，只是给大家演示如何进行快速布局，如图先绘制6个电阻符号并关联上0805的封装，

更新原理图到PCB中如图：

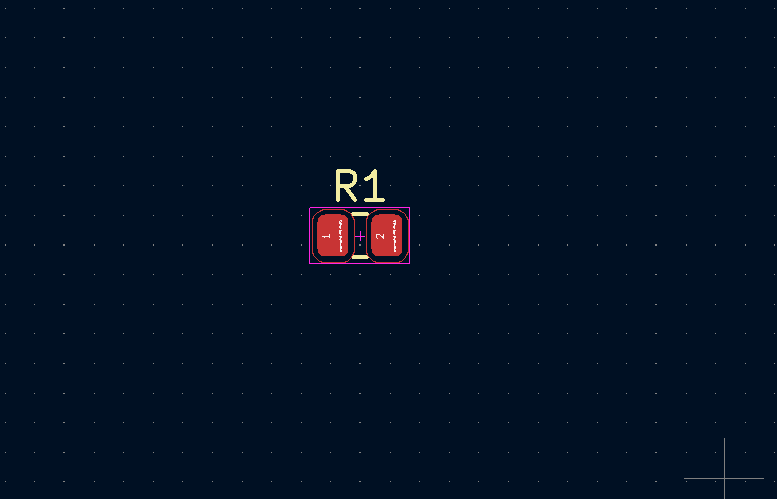

假设我们想将这6个电阻排列成3排2列的布局，我们当然可以手动一个一个的摆，然后再通过对齐确保器件是整齐排布的，但是在器件少的情况下是可以的，但是如果器件多的话这种方式就不适用了，下面就介绍一下我们阵列的方式进行布局，首先删除其余的电阻只保留R1,

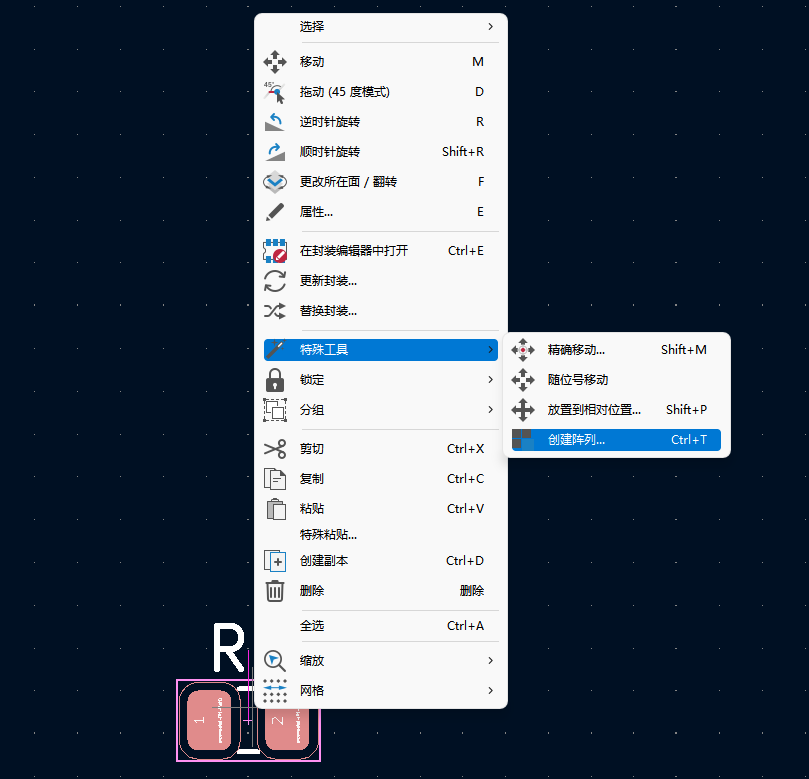

右击选择-特殊工具-创建阵列

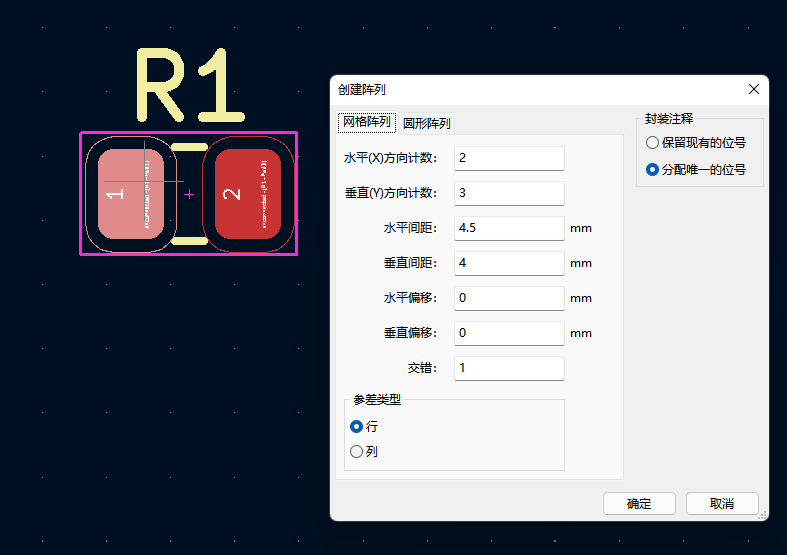

弹出对话框后根据要求我们将水平方向的数量填写为2，垂直方向的数量填写为3，水平间距就是器件中心的距离，垂直间距就是垂直方向器件之间中心的间距，封装注释选择分配唯一位号，其余就默认即可，或者根据需求去修改，

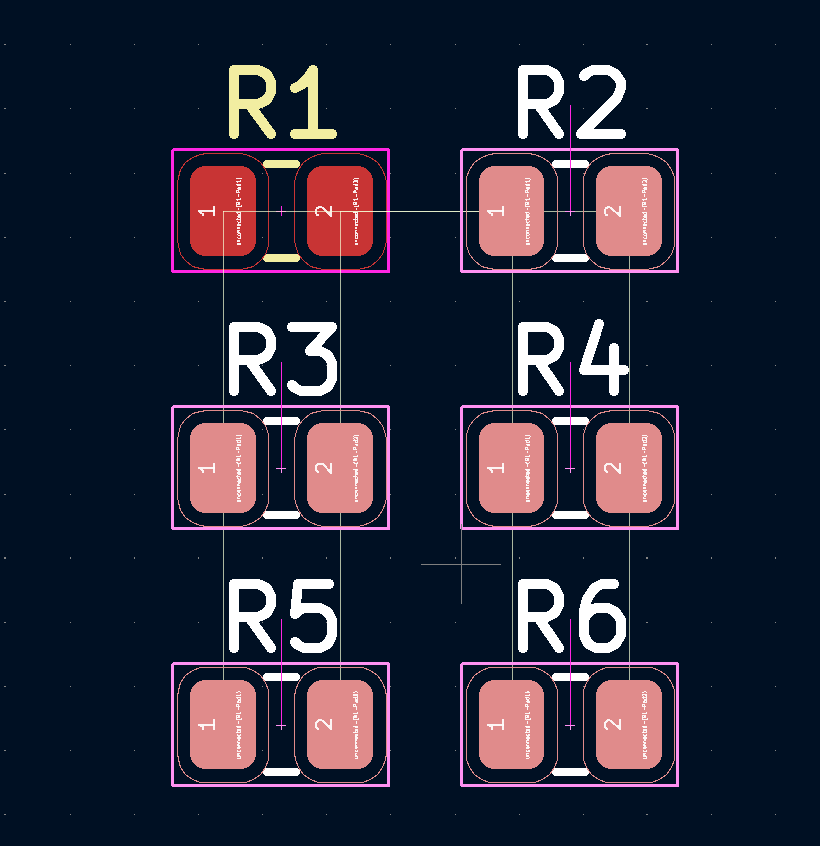

填写完成后点击确认即可，现在就可以得到一个三行两列的布局了如图所示：

二、圆形阵列

下面给大家演示一下如何绘制矩形阵列，在绘制之前我们先确定一下圆形阵列的圆心，大家可以放置一个网络原点用来表示圆形阵列的圆心，点击放置-网络原点，这里我选择了坐标为（100，100）的点如图：

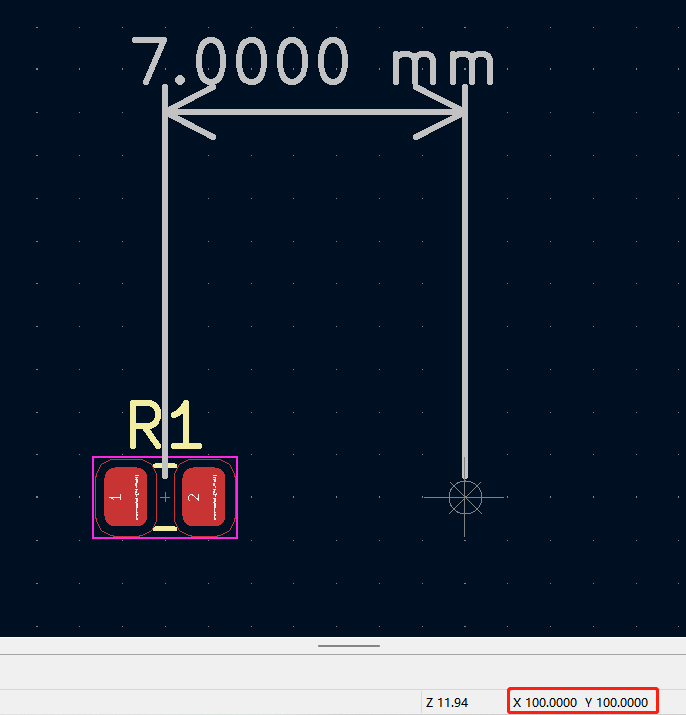

然后同网格阵列一样将其余封装删除，只留下R1,此时R1的中心到网络原点的距离是7mm，这个就是圆形阵列的半径，如图所示：

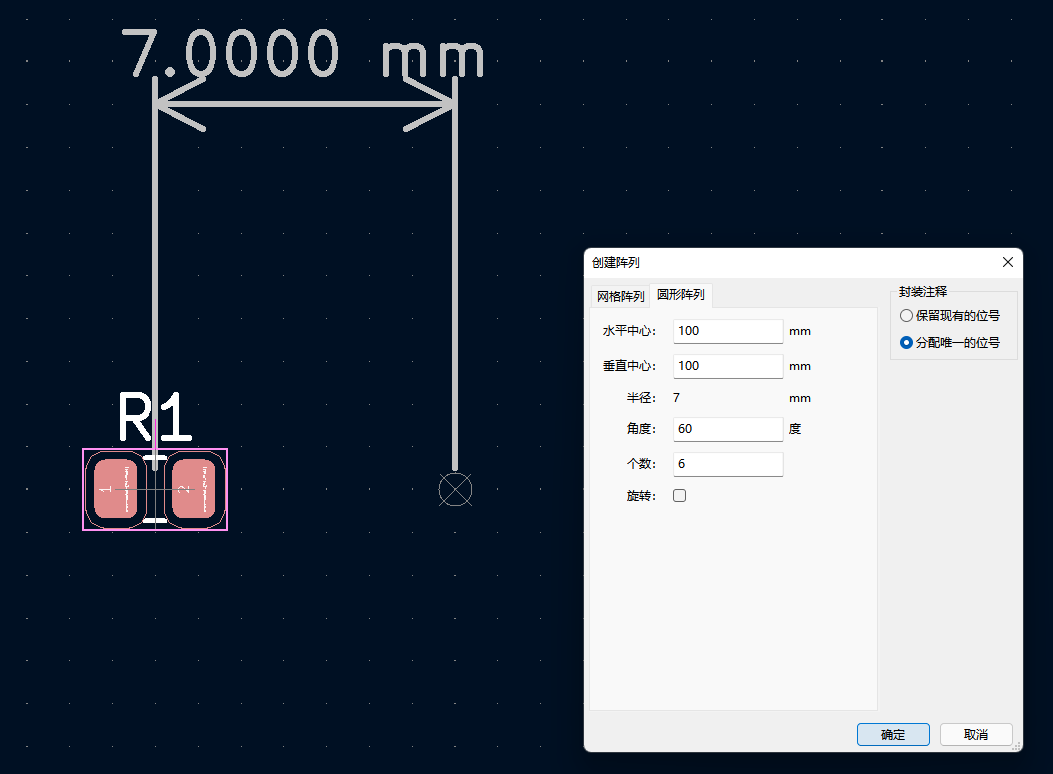

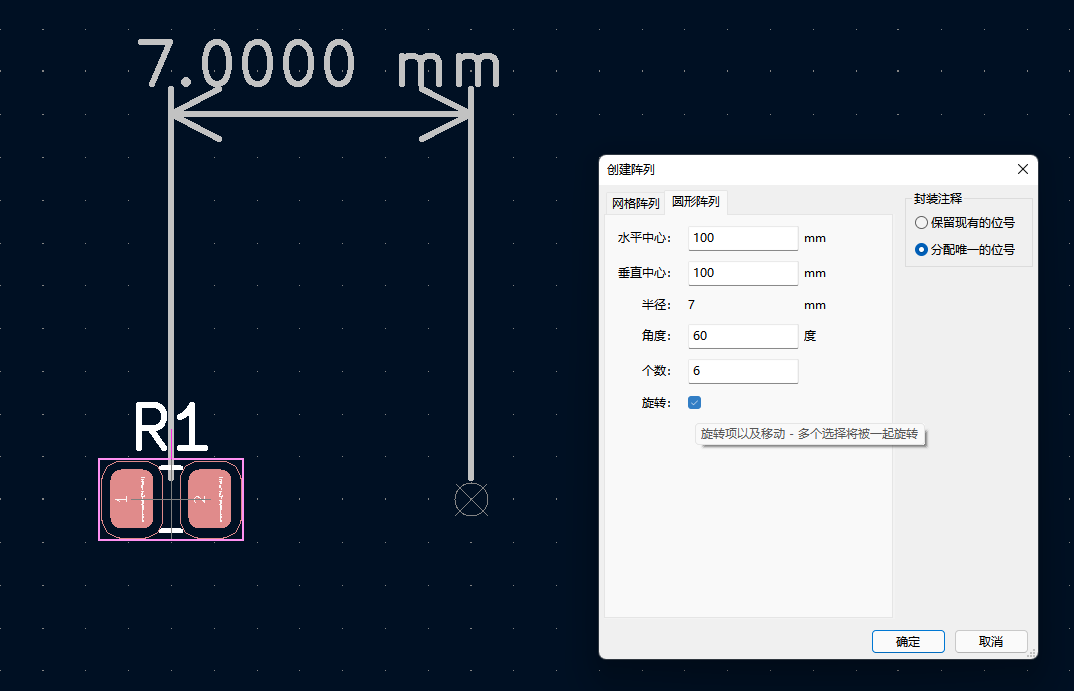

右击R1，选择特殊工具-选择矩形阵列，此时将水平中心和垂直中心都填写成100，半径此时是固定的就是7mm，这个数据是固定的，如果想调节就必须手动去挪动R1，然后角度就是器件与器件之间的角度，因为一共6个电阻，一圈360度，所以我角度这边就是60，数量就是6，然后勾选分配唯一位号，最后还有一个旋转，大家根据需求去勾选，这边我将勾选旋转的和没有勾选旋转的效果都放上来，大家可以根据自己的需求进行选择。

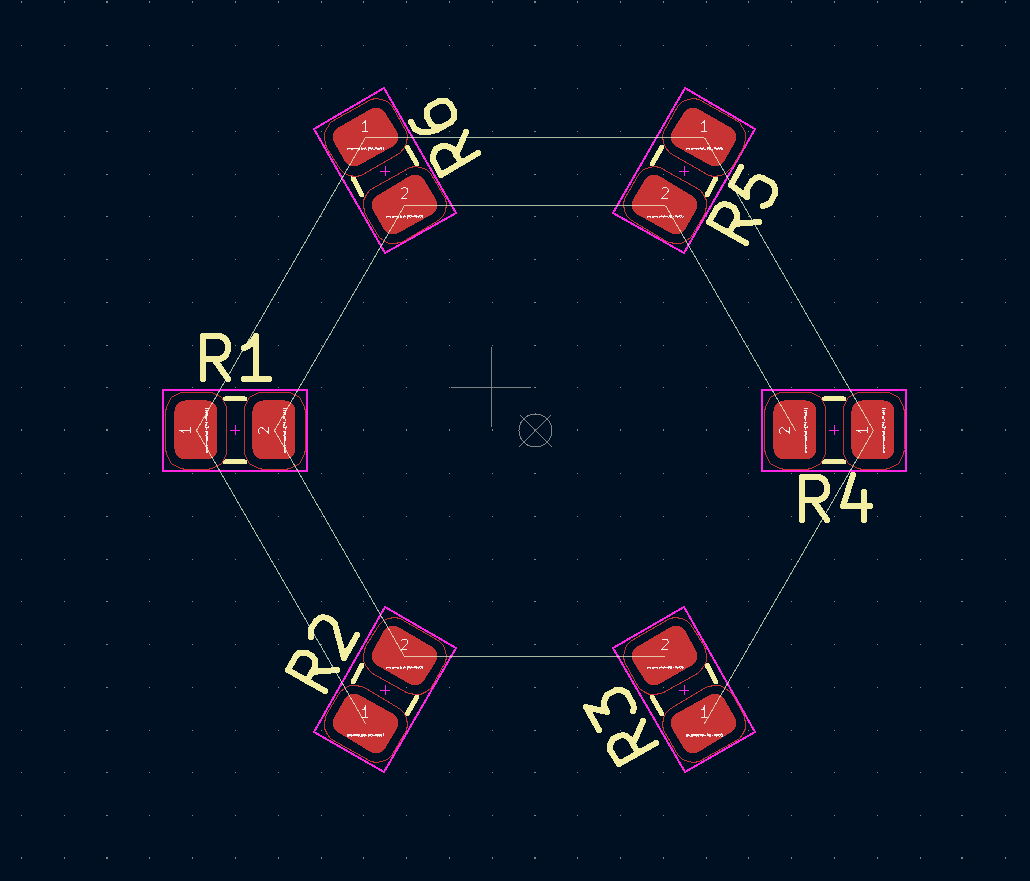

如图是勾选旋转的结果：

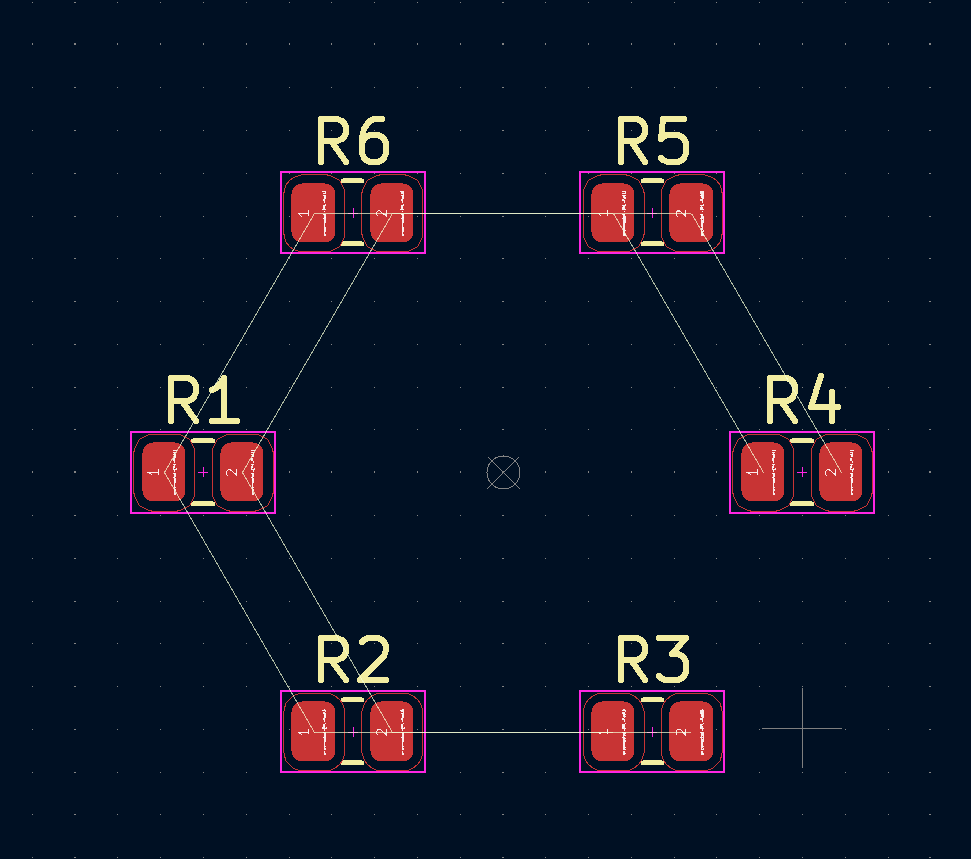

如图是未勾选旋转的结果：
