PCB绘制完成后，下面就是打板了，那么如何打板呢，一般我们是将工程文件发到打板厂比如嘉力创，捷配等，网上都有对应的网站，大家注册登录，按照要求上传工程，选择参数，就可以进行加工了，

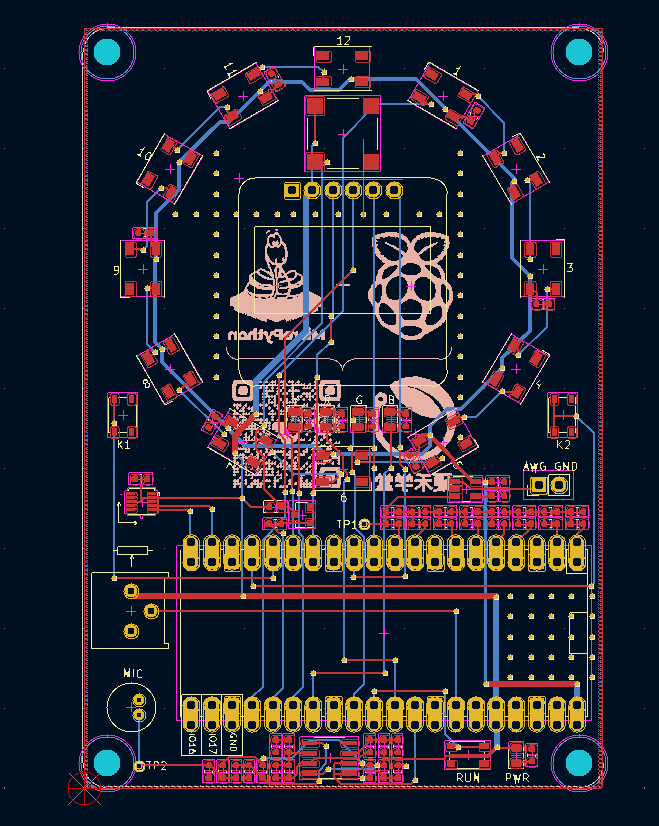

下面我就给大家演示一下如何输出打板文件： 首先打开一个工程进入PCB的工程文件如图：

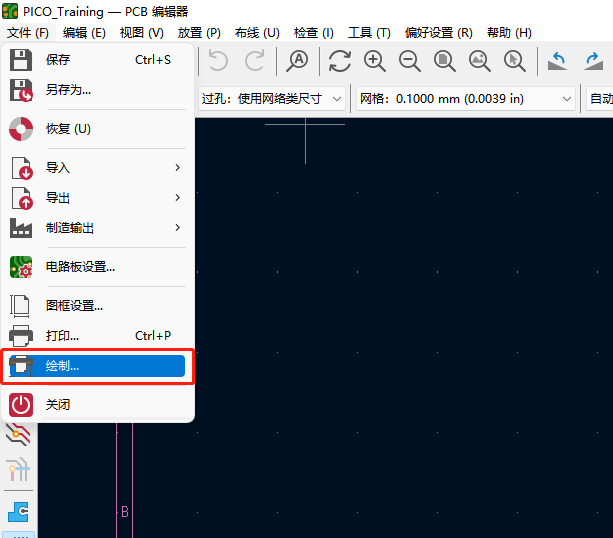

进入PCB界面后选择文件绘制如图：

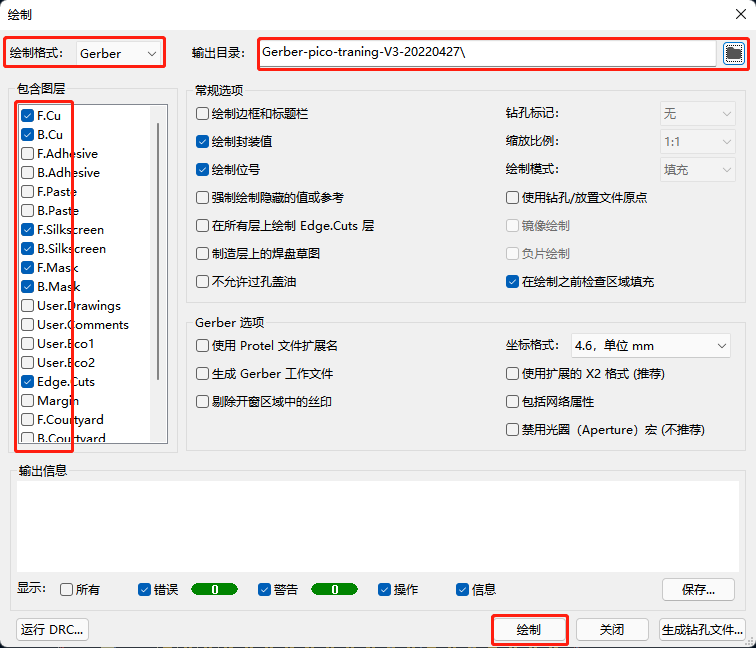

弹出选框后选择Gerber，然后在输出的目录一栏创建一个新的文件夹命名时加上板子的名称，板子的型号，日期，这样方便Gerber文件的识别，层的一栏一般是默认勾选，或者根据自己的要求去增加或者减少，其余默认勾选即可，然后点击绘制如图：

Gerber文件输出完之后在下面的对话框中会显示完成，完成后点击生成钻孔如图：

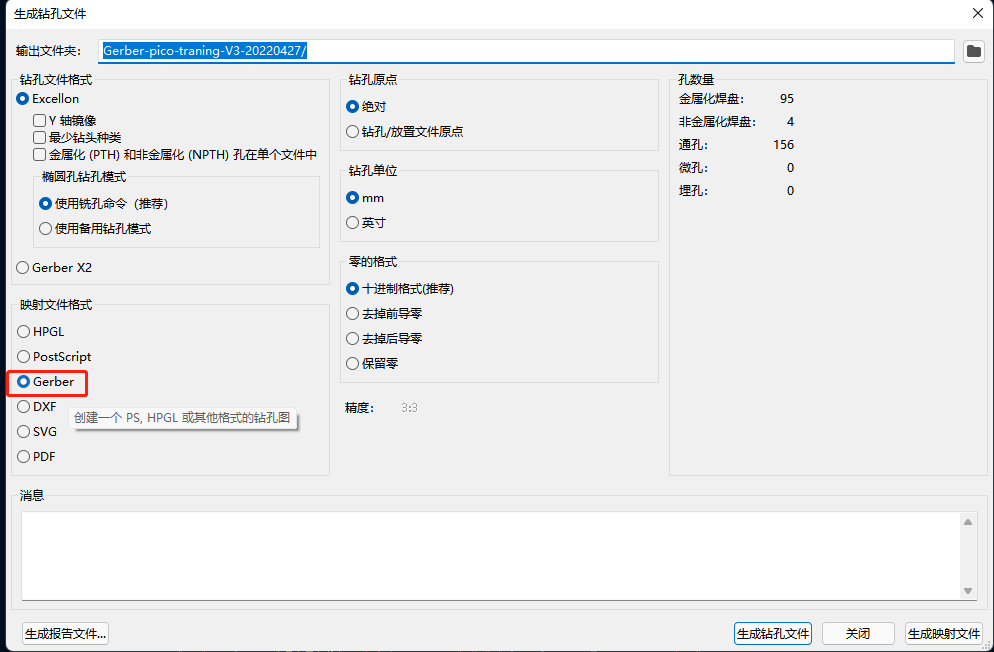

会弹出另外生成钻孔的界面，选择Gerber如图：

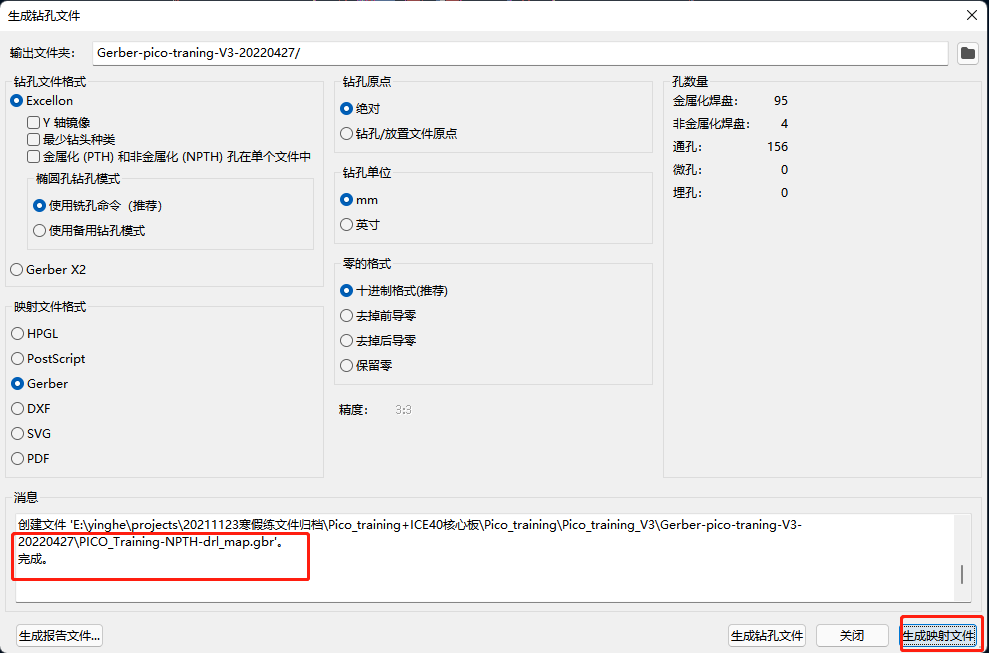

生成完钻孔文件之后再点击生成钻孔文件如图：

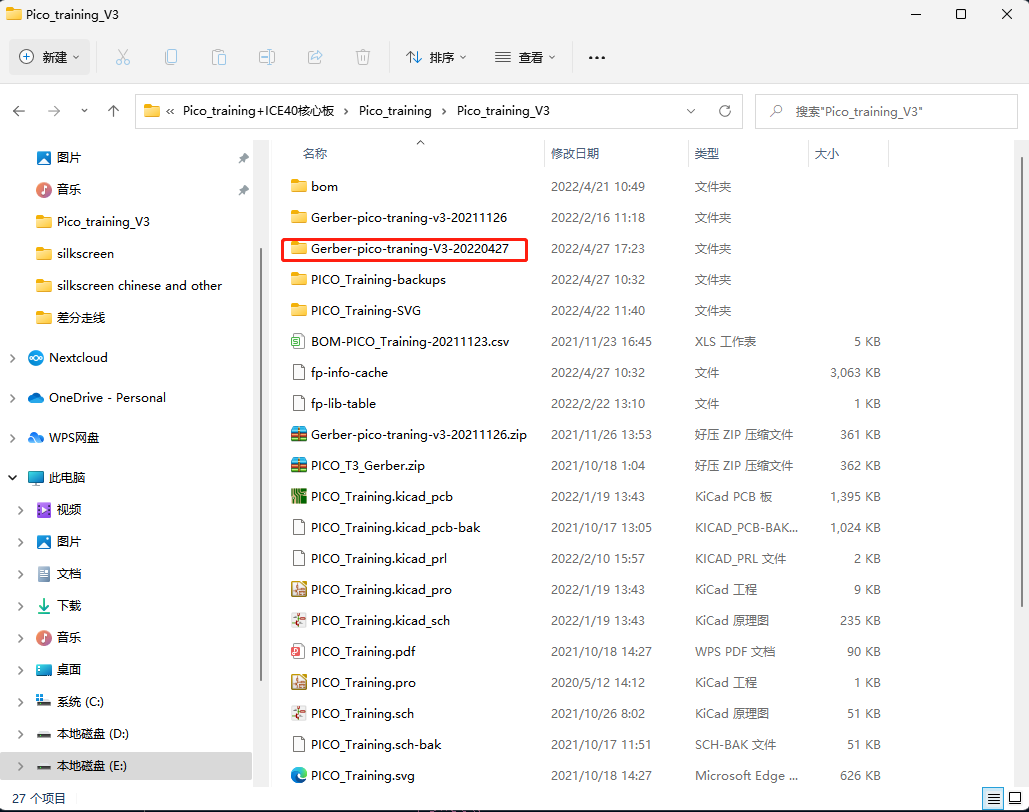

所有的生成完成后，关闭这个界面即可。然后在我们的工程文件夹下就可以找到刚才生成的Gerber文件了如图：

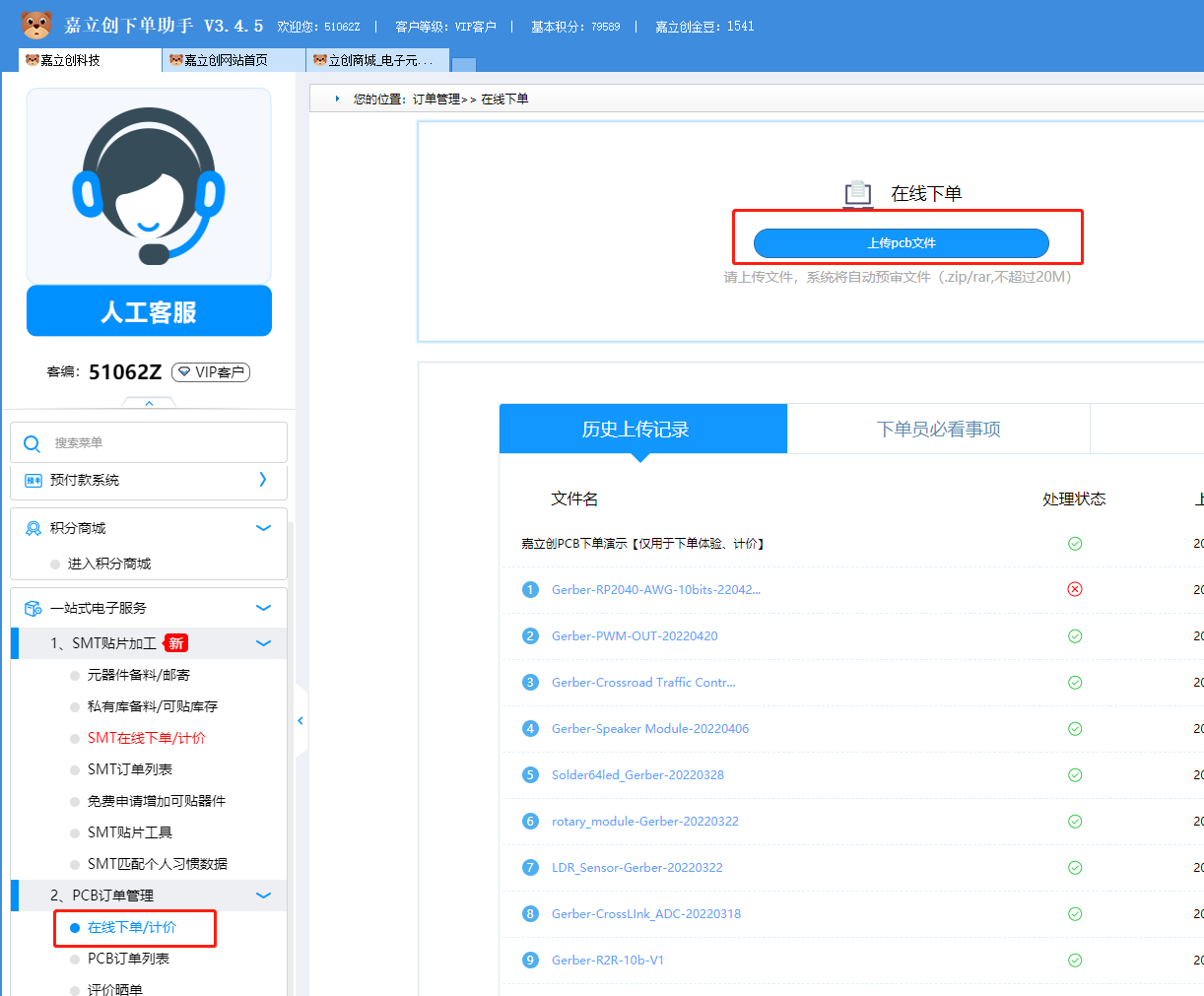

所有的文件都已经生成完毕后，我们就可以到板厂进行加工了，我们就以嘉立创为例来演示一下如何进行加工，打开嘉立创小助手，左侧的PCB订单管理中找到在线下单/计价，然后在在线下单的位置点击上传文件，

因为上传时不能上传文件夹，所以把我们刚才生成的文件夹进行压缩，然后选中压缩包进行上传，

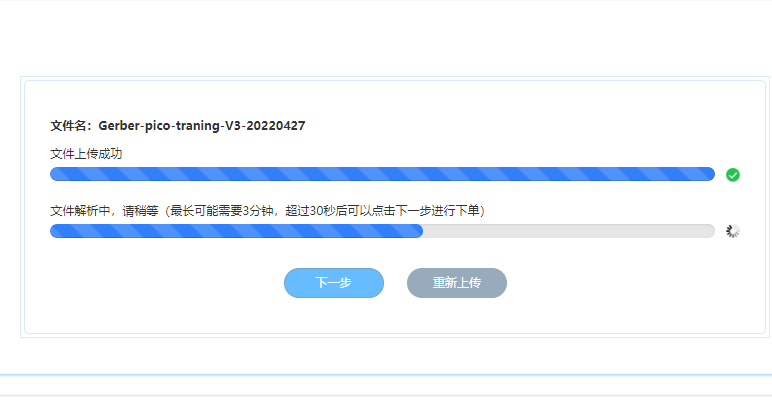

上传后就会自动解析Gerber文件如图：

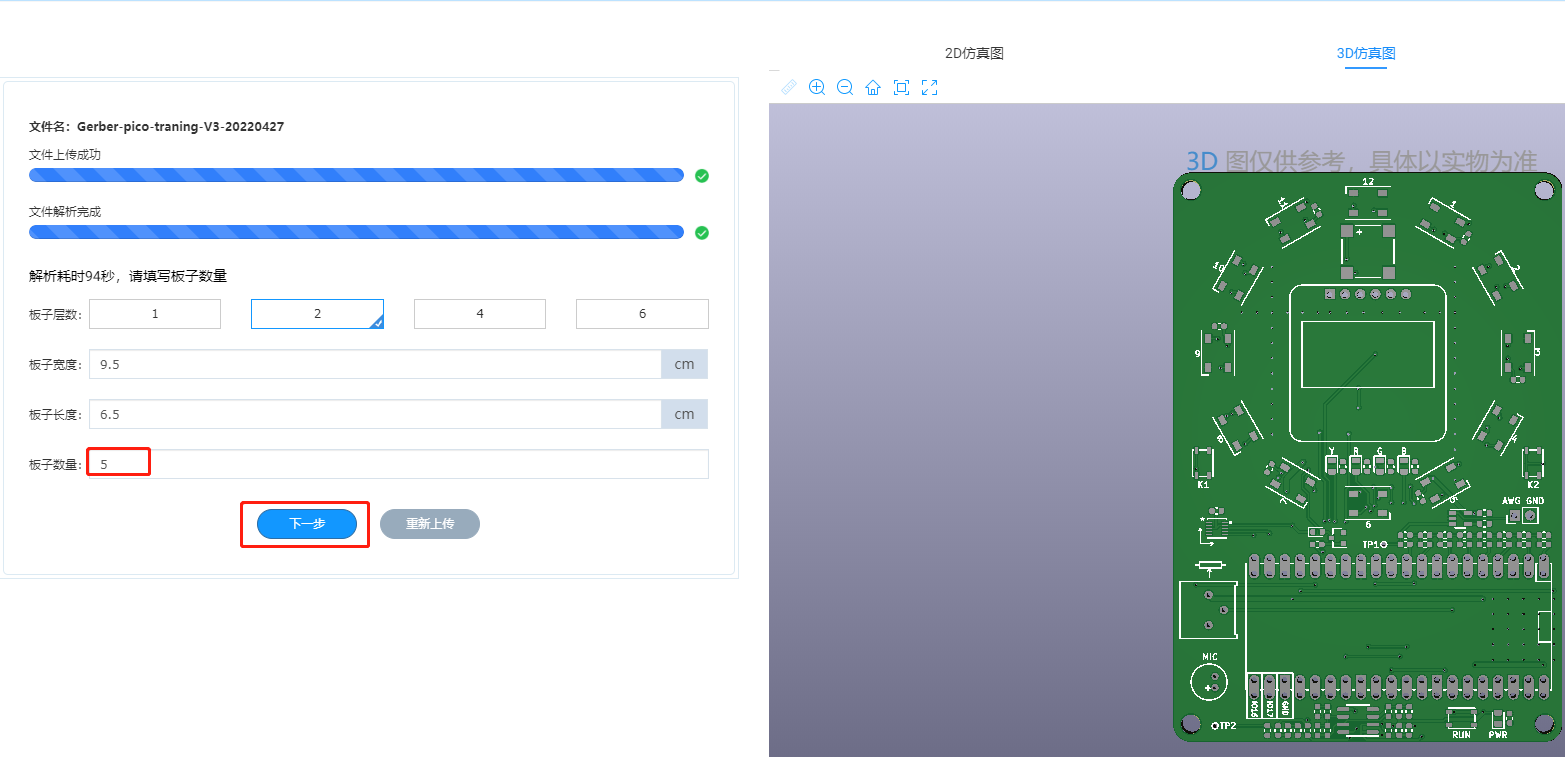

等待解析完毕后，会显示板子的层数，板子的大小，在右侧会出现PCB的图案如图，然后确定一下PCB加工的数量，点击下一步

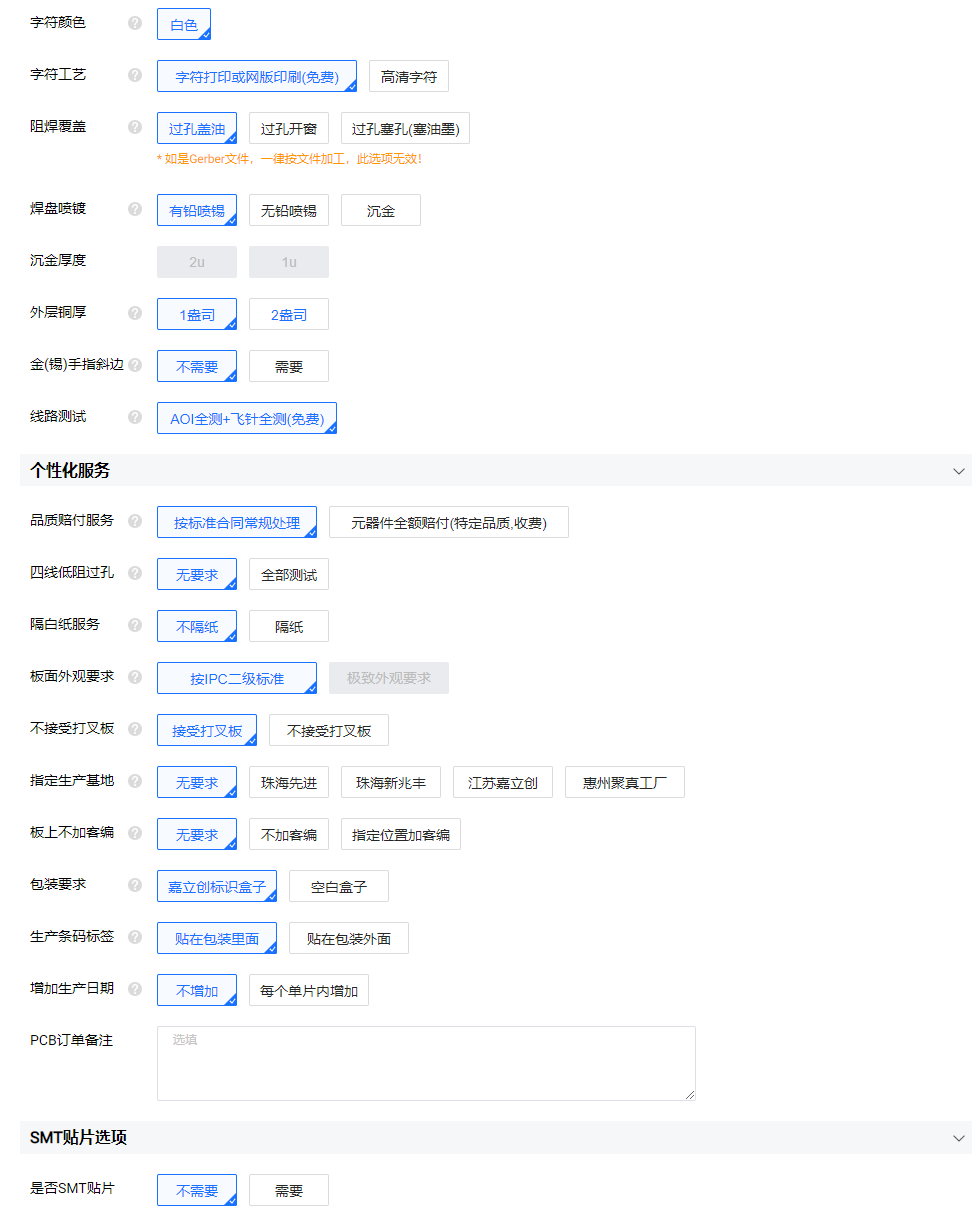

进入下一步后就是填写一下关于PCB的一些详细信息，如图比如板子的厚度，颜色：

还有一些个性化服务的选项，一般我们都是默认选项，如图：

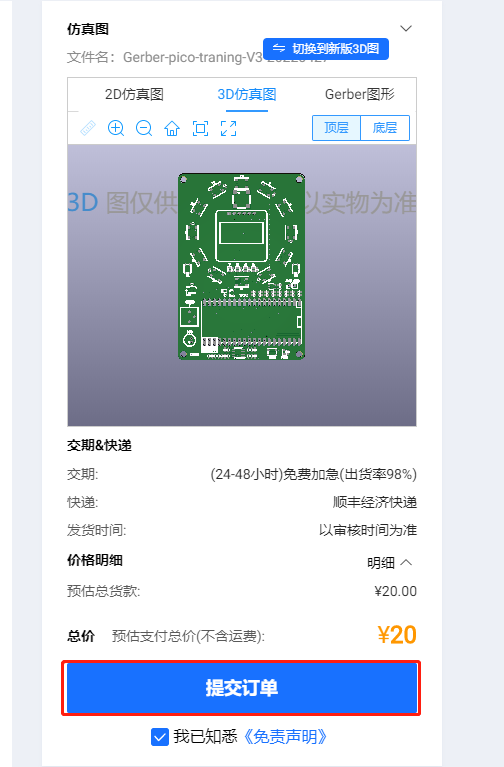

除此之外我们还需要填写一下开票信息收货地址等，全部信息填写完成后，点击提交订单即可如图：
