Gerber文件是PCB行业软件描述PCB（线路层、阻焊层、字符层等）图像及钻、铣数据的文档格式集合，是PCB行业图像转换的标准格式。我们设计完PCB后，会导出Gerber文件发给制板厂去生产出我们设计的印刷电路板。 Gerber文件是PCB加工机器识别的标准文件。

kicad中的Gerber文件格式：

• .drl-钻孔文件
• .gbs-Gerber底部阻焊剂
• .gbp-Gerber底部粘贴
• .gbo-Gerber底部丝印（叠加）
• .gbl-Gerber底层
• .Edge.Cuts.gm1-板轮廓（Gerber Mechanical 1）
• .gts-顶部阻焊剂
• .gtp-Gerber顶贴
• .gto-Gerber顶部丝印（叠加）
• .drl-钻孔文件
• .gtl-Gerber顶层

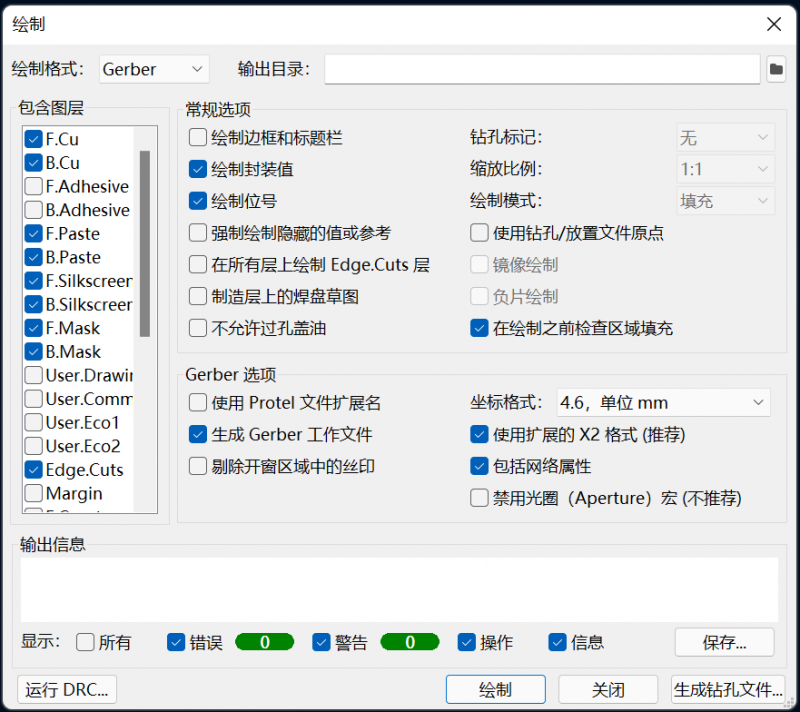

在PCB编辑器中，通过菜单“文件” - > “绘制”，弹出下图中的窗口：
