通过本实验熟悉矩阵键盘的动态扫描工作原理，以及七段数码管的扫描显示原理，提高复杂FPGA数字逻辑设计及输入输出接口设计技能。本实验要求实现对4*4扫描键盘上输入键的进行识别，并把输入按键相应的行值和列值在七段数码管L7和L8上显示出来。

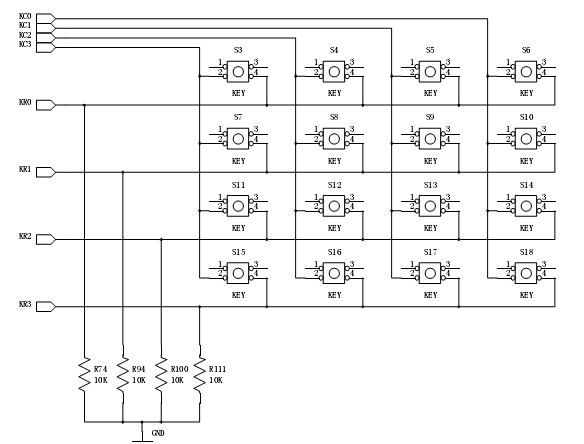

图10-1为4×4键盘的连接示意图，S3-S18为16个按键，KR0-KR3 为行线输入端，KC0-KC3 为列线输出端。
扫描键盘的工作原理如下：
（1）首先由输出端KC0-KC3 向所有的列线输出高电平，读取各行线KR0-KR3的状态。若所有的行线输出全为低电平，则表明无键按下，反之，若有某行行线的输出为高电平，则表明有键按下，如图10-2(a)所示。
（2）当检测到行线输出为电平后，需要先进行消抖，这是因为按键在闭合和打开的瞬间会产生许多尖脉冲，持续时间约几毫秒到几十毫秒，需要等电平稳定后再进行扫描。具体方法是每隔4ms读一次行线输出状态，直到连续8次读取的输出完全相同，则认为抖动已经消除。消抖时间为 4ms×8＝32ms。
(3) 在消抖结束后进行键盘扫描，即在KC0-KC3四条列扫描线上依次输出高电平，在每次输出高电平期间，读取各行线KR0-KR3的值。如果在该列有按键被按下，则KR0-KR3必然有一个为高。例如，KC0-KC3输出“0100”，此时若读取 KR0-KR3的状态为“1000”，则表明按键 S5 被按下，如图10-2(b)所示。

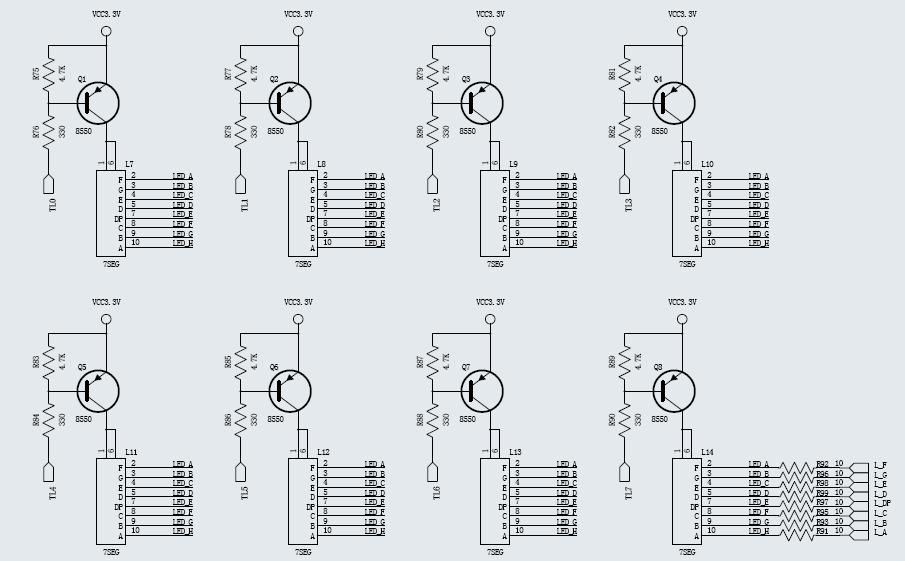

八段数码管具有两种显示方式：一种是独立显示方式，即每个数码管具有单独的8根数据线和 1 根选通信号线，可以同时控制各个显示器的显示结果。另一种是扫描显示模式，即所有显示器共用八根数据线，各自再有1根选通信号线，采用时分的方式循环选通各个数码管进行显示。

独立显示模式实现简单，但是需要占用大量的信号线，例如8个数码管一共需要9×8＝72根信号线，因此实际中一般采用扫描显示模式。

扫描显示模式利用了人眼的视觉暂留的特性，即只要扫描的频率足够高，数码管显示循环周期足够短，则在人眼看来数码管的影像就是连续存在的。对于每个数码管来说，如果让它每隔时间T闪现一次，而每次闪现时间为t（满足t<T），则当 T足够小（例如 T=10ms 时），我们看这个数码管就像是一直显示的。如果要同时显示 8个数码管，则我们可以把周期 T 平均分成 8 段，每个数码管分别利用其中的一段时间进行显示，即 t=T/8。

整个程序由5个模块组成(图10-4)：
1. 顶层模块Keyscan将各子模块实例化并将各接口连接起来；
2. scanclk模块产生扫描键盘所要求的周期为4ms的脉冲信号；
3. scan模块负责键盘扫描，识别按键；
4. data2disp模块负责输入键值的译码，因为要分别对行值和列值进行译码，因此用两个data2disp模块,一个是行地址显示的译码disp1，一个是列地址显示的译码disp2；
5. disp_scan实现两个数码管的扫描显示。

Keysan是顶层模块，实例化各模块。scanclk输出的时钟scanclk送给scan模块，作为控制键盘扫描周期的时钟；scan模块输出的行地址rreg和列地址creg作为data2disp模块的输入，经译码输出Hex[1:0]。 dispscan扫描显示HEX[0:1]的值，分别表示行值和列值。

Key_scan输入输出接口如下：

input	clk,reset;		   //50MHz系统时钟。
input 	[3:0]kr;		  //行线输出接口。
output 	[3:0]kc;		  //列线输入接口。
output	[7:0]HEX_sel;	  //数码管选择输出，为高表示相应数码管被选中。
output	[7:0]HEX_seg; //数码管的显示值，8段数码管由8为控制，为高表示显示

scan_clk模板生成周期为4ms的脉冲信号作为键盘扫描时钟，周期为1us的脉冲信号作为Signaltap逻辑分析仪参考时钟。

scan_clk输入输出接口如下：
<code verilog>
input	clk,reset;			//50MHz时钟和复位。
output 	scan_clk;		//周期是4ms的键盘扫描时钟
output	sig_clk;		//为signaltap逻辑分析仪时钟

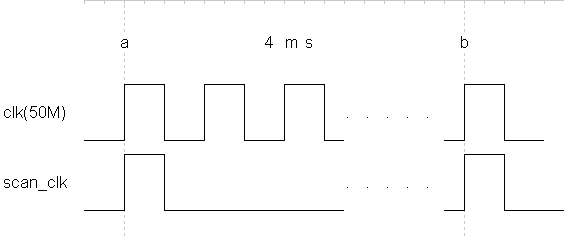

键盘扫锚时钟scan_clk周期为4ms，脉宽为一个时钟周期（图10-5）。

scan模块扫描键盘，获取按下的键的行值和列值。

Scan模块输入输出接口如下：

input	clk,reset;			//50MHz时钟和复位。
input 	[3:0]kr;		//行线输出接口
input	scan_clk;		//周期是4ms的键盘扫描时钟
output 	[3:0]kc;		//列线输出接口
output 	[3:0]add_r;		//有键按下时行线的地址
output	[3:0]add_c;		//有键按下时列线的地址
output  keyout_en       //按键值输出使能

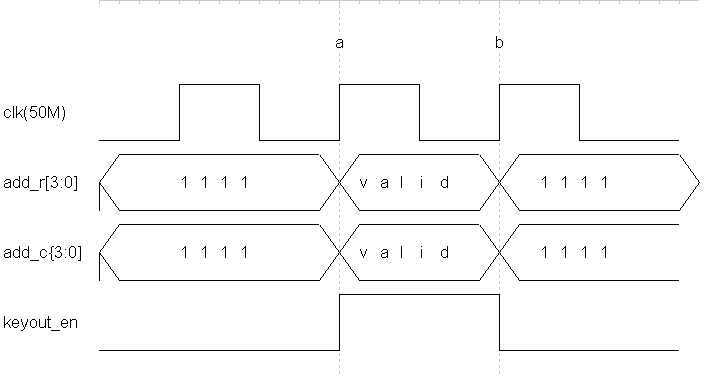

kr、kc和scanclk用于实现对键盘按键的扫描；addr和addc输出按键的行值和列值；keyouten是按键输出使能，当keyouten为高时，表示addr和addc有效，keyouten宽度为一个时钟周期，如图10-6所示。

Scan的主状态机如图10 7所示。

主状态机State有四个状态：Waiting、Anti-jitter、scanning和Ending状态。waiting状态表示无按键被按下，等待按键；anti-jitter状态表示已经检测到按键被按下，但是处于消抖状态；scanning状态指在消抖工作完成后，扫描键盘列线，获取按键值；Ending 状态指在扫描结束后，延时200ms后再进入waiting状态，这样保证每隔200ms扫描一次键盘，防止两次扫描时间过短。


Waiting:    //	Waiting状态，等待按键按下
begin
		add_r <= 4'b1111
		add_c <= 4'b1111;
		kc <= 4'b1111;        //每行列线上都输出高电平
		delay <= 1'b0;
keyout_en <= 1'b0;

		if(kr > 4'b0000)  begin	    //如果行线中有键按下
			state <= anti_jitter;	//下个周期进入消抖状态
			kr_last <= kr;
  		keyout_en <= 1'b0;
		end	else
state <= waiting;
	end

	anti_jitter: //anti_jitter状态：进入消抖状态。
begin
		add_r <= 4'b1111;
		add_c <= 4'b1111;
		kr_last <= kr;
		kc <= 4'b1111;
		if(delay == 3'b111)	begin
state <= scaning;	//如果同一行线的为高电平时间超过八个周期则进入scanning状态
			delay <= 1'b0;
			kc <= 4'b1000;//从最左边的列线开始扫描
		end
else	begin
			if(kr_last == kr)
delay <= delay + 1'b1; //本次行线电平和上次一样则delay+1
			else if(kr == 4'b0000)
state <= waiting;//如果是0，则进入waiting状态
			else
				delay <= 1'b0;  //如果Kr输入不为0，则重新进行消抖过程。
		end
	end

scaning: //scaning状态，对列线进行扫描
begin
kc <= {kc[0],kc[3:1]};    //从最左边开始扫描列线
		hold <= 6'b0;
		if(kc == 4'b0001 )      //扫描到最右边的列线
			state <= ending;

		if((temp_r != 4'b0000)&&(temp_c != 4'b0000)) begin //扫描到键盘
			add_r <= temp_r;           //行地址赋值
			add_c <= temp_c;	         //列地址赋值
			keyout_en <= 1'b1;         //键盘扫描输出使能信号
		end
		else
			keyout_en <= 1'b0;
	end

	ending: ending状态，键盘扫描完成后延时200ms
	begin
		keyout_en <= 1'b0;
		if(hold == 6'b11_0001)		//时间间隔为 200ms
		begin
			state <= waiting;
			hold <= 6'b0;
		end
		else
			hold <= hold + 1'b1;
	end

当扫描到键盘后需要对键盘行地址和列地址进行译码。以下是行地址译码的程序，列地址译码与此相同。

always @(kr)
begin
	case(kr)
		4'b1000:temp_r = 4'b0100;  //第四条行线地址
		4'b0100:temp_r = 4'b0011;	//第三条行线地址
		4'b0010:temp_r = 4'b0010;	//第二条行线	地址
		4'b0001:temp_r = 4'b0001;  //第一条行线地址
		default: temp_r = 4'b0000;
	endcase
end

由于scan模块输出的按键行值和列值都是4比特二进制数。但八段数码管的输入为八位，其中七位输入用于显示一位阿拉伯数字，每一位控制数码管的一段，另一位用于显示小数点。因此需要将输入的4bits数据译码为8bits二进制数据，控制八段数码管各段的显示。图10-8为八段数码管显示示意图。

在data2disp定义了一个8位寄存器segs[7:0]。寄存器每一位分别对应着数码管的{H,G,F,E,D,C,B,A}，如果某一位寄存器输出为低电平时，对应的那一段数码管亮起。
data_2_disp的输入输出接口为：

input	[3:0]	data;	//输入位宽为4的二进制数
output	[7:0]	segs;	//译码输出，变为8bit二进制数

程序说明：

always @(data)
	begin
		case(data)
			4'h0: segs = 8'b11000000;  //输入为0时，ABCDEF段亮起
			4'h1: segs = 8'b11111001;  //输入为1时，BC段亮起
			4'h2: segs = 8'b10100100;  //输入为2时，ABEFG段亮起
			4'h3: segs = 8'b10110000; 	//输入为3时，ABCDG段亮起
			4'h4: segs = 8'b10011001; 	//输入为4时，BCFG段亮起
			4'h5: segs = 8'b10010010; 	//输入为5时，ACDFG段亮起
			4'h6: segs = 8'b10000010; 	//输入为6时，ACDEFG段亮起
			4'h7: segs = 8'b11111000; 	//输入为7时，ABC段亮起
			4'h8: segs = 8'b10000000; 	//输入为8时，ABCDEFG段亮起
			4'h9: segs = 8'b10010000; 	//输入为9时，ABCDFG段亮起
			default: segs = 8'b11111111;
		endcase
	end


dispscan对两个数码管进行扫描显示。用八位HEXsel寄存器对两个数码管选通。这里只需要显示两位数码管，所以只用HEXsel低两位进行选通即可。
dispscan端口说明：

input	clk,reset;			//时钟和复位信号
input	scan_clk;		//周期是4ms的键盘扫描时钟
input  	[7:0] Hex1;     //行值
input  	[7:0] Hex0;     //列值
output  [7:0] HEX_sel;  //数码管选通信号
output  [7:0] HEX_seg;	//数码管显示数字
always @(posedge clk or negedge reset)
begin
	if( !reset )
		 HEX_sel <= 8'b1111_1101;
	else
		begin
			count <= count+1'b1；
				if(count == 18'b1)		//每五毫秒循环一次
				HEX_sel <= {HEX_sel[7:2],HEX_sel[0],HEX_sel[1]};
		end
end

always @(HEX_sel)
	begin
		case(HEX_sel)
			8'b1111_1101:	HEX_seg = Hex0;	//当HEX_sel[1]为低时，显示行地址;
			8'b1111_1110:	HEX_seg = Hex1;	//当HEX_sel[0]为低时，显示列地址;
			default:	HEX_seg = 8'b1111_1111;
		endcase
	end

本实验的 Testbench为testkey.v，主要用于对scan模块进行仿真。testkey.v的时钟与系统时钟一样为50MHz，由延时语句输入一系列kr的值，调用scan.v扫描程序观察相应的kc输出时各变量的状态。

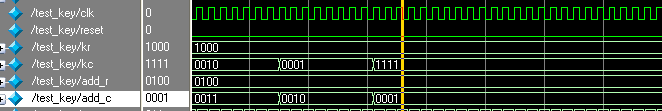

图10-9是键盘扫描的仿真波形，整个扫描过程由状态机来控制，系统复位的状态是wating=4’h1，在waiting状态下输出为4’b1111。如果检测到输入不全为低电平则转到去抖动状态antijitter=4’h2。此时继续检测输入端口，如果连续8次（delay的值）检测输入值都相同，则说明有键按下，进入下一个状态scaning=4’h4, 否则认为是毛刺。在scaning状态下kc依次输出4’b1000、4’b0100、4’b0010、4’b0001，然后根据输入kr的值来确定具体是哪一个键按下。在图中可以看到当addr=4’h4 ,add_c=4’h2时，此时kr=4’h8,kc=4’h1确定第4行第1列的键——S18按下。扫描结束后进入ending=4’h8状态，经过4ms*8＝32ms之后，又进入下一轮扫描过程。

在anti_jitter状态下修改参数delay的变化情况可以控制去抖动的时间；在ending状态下修改delay的变化范围可以改变连续两次扫描之间的时间间隔，这些值可以根据实际情况进行调整。

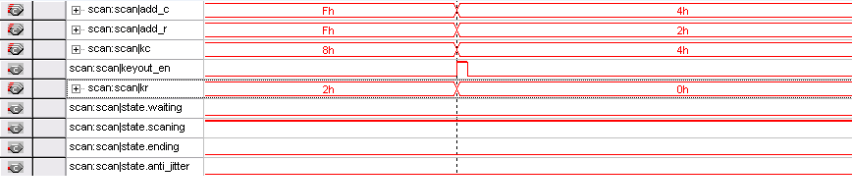

在signaltap里选择要观察的信号，如图10-10。其中将Keyouten设置为上边沿触发，这样当键盘扫描减速，keyouten拉高后，signaltap会暂停。在设定好观察的信号后，对程序进行编译。将程序下载到开发系统上，选择signaltap的Autorun Analysis。然后按下任意一个按键，如按下行地址为2，列地址为4的键。则会看到如下结果，addc和addr分别键盘显示列地址和行地址，在数码管上可以看到行值和列值的显示。

演示设备：核心板、扩展板。
演示方法：把程序下载到开发板上之后，按下键盘区任意一个键，可以观察到数码管L7和L8分别显示当前所按键的行值和列值。
