Arduino Fio


简介

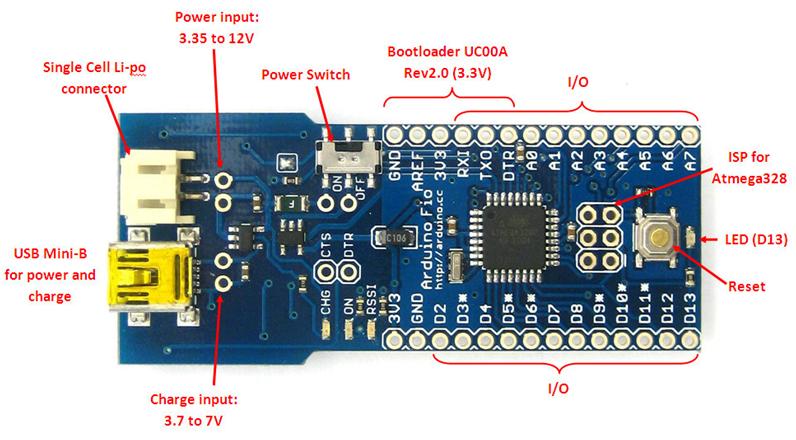

Arduino Fio是Arduino 为无线通信所开发的版本。Arduino Pro的处理器核心是ATmega328P,工作在3.3V和8MHz。同时具有14路数字输入/输出口(其中6路可作为PWM输出),8路模拟输入,一个谐振器,一个复位按钮以及为了拓展功能的通孔。有一些特性

  • 板上有一个锂电池接口电路以及通过USB的充电电路。
  • 印制板背面有一个XBee插座
  • 印制板的通孔没有焊接插座,方便用户灵活使用

概要
  • 处理器 ATmega328P
  • 工作电压 3.3V
  • 输入电压(推荐)3.35-12V
  • 输入充电电压 3.7-7V
  • 数字IO脚 14 (其中6路作为PWM输出)
  • 模拟输入脚 8
  • IO脚直流电流 40mA
  • Flash Memory 32KB (其中2KB 用于 bootloader)
  • SRAM 2KB
  • EEPROM 1KB
  • 工作时钟 8MHz
电源

Arduino Fio可以通过FTDI USB线或者外接扩展板供电,也能通过3.3V引脚或者锂电池供电。 电源引脚说明

  • BAT — 锂电池的输入。
  • 3.3V — 通过稳压器产生的3.3V电压。
  • GND — 地脚。
存储器

ATmega328P包括了片上32KB Flash,其中2KB用于Bootloader。同时还有2KB SRAM和1KB EEPROM。

输入输出
  • 14路数字输入输出口:工作电压为5V,每一路能输出和接入最大电流为40mA。每一路配置了20-50K欧姆内部上拉电阻(默认不连接)。除此之外,有些引脚有特定的功能
    • 串口信号RX(0号)、TX(1号): 提供TTL电压水平的串口接收信号,同时与XBee插座的DIN和DOUT相连。
    • 外部中断(2号和3号):触发中断引脚,可设成上升沿、下降沿或同时触发。
    • 脉冲宽度调制PWM(3、5、6、9、10 、11):提供6路8位PWM输出。
    • SPI(10(SS),11(MOSI),12(MISO),13(SCK)):SPI通信接口。
    • LED(13号):Arduino专门用于测试LED的保留接口,输出为高时点亮LED,反之输出为低时LED熄灭。
  • 8路模拟输入A0到A7:每一路具有10位的分辨率(即输入有1024个不同值),默认输入信号范围为0到5V,可以通过AREF调整输入上限。除此之外,有些引脚有特定功能
    • TWI接口(SDA A4和SCL A5):支持通信接口(兼容I2C总线)。
    • AREF:模拟输入信号的参考电压。
    • DTR:信号为低时复位单片机芯片,通常用这个来做复位按钮。
  • Arduino Fio上有8个没有焊接的通孔
    • BAT+和BAT:电池引脚,可以通过这里连接电池。
    • CHG 5V和CHG :连接外部充电。
    • SW:连到印制板电源开关,通常用来做外部电源开关。
    • CTS:连到XBee插座的 #CTS/DIO7,用作XBee模块睡眠模式控制。
    • DTR:连到XBee插座的 #DTR/SLEEP_RQ/DI8,用作XBee模块睡眠模式控制。
通信接口
  • 串口:ATmega328P内置的UART可以通过数字口0(RX)和1(TX)与外部实现串口通信
  • TWI(兼容I2C)接口
  • SPI 接口
