下面讲一下如何将Altium Designer格式的工程导入到KiCad6中

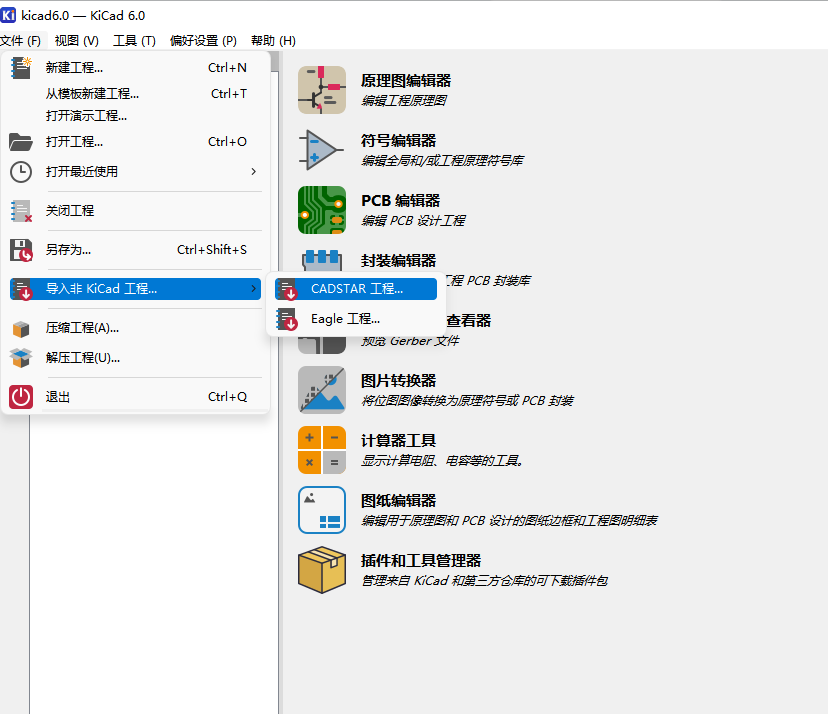

我们新建一个工程后,想导入AD的文件第一反应就是直接导入工程,我们先来看一下可不可以直接导入,打开kicad界面如下我们在文件-导入栏中发现导入不了AD的文件如图:

kicad界面

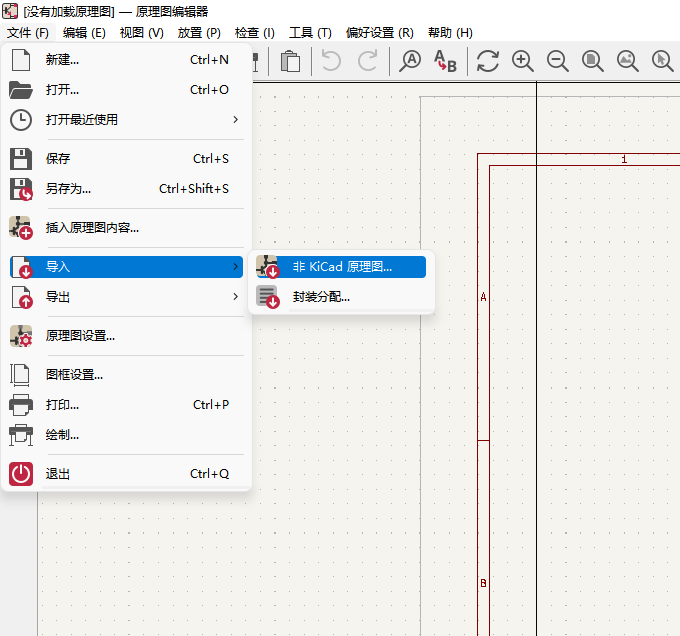

那我们该如何导入AD的文件呢,既然整个工程导入不了,那我们就分开进行导入,首先打开我们新建的原理图,在文件-导入中看到了导入非kicad文件,这个选项就可以导入AD文件,点击导入非kicad文件如图:

原理图界面

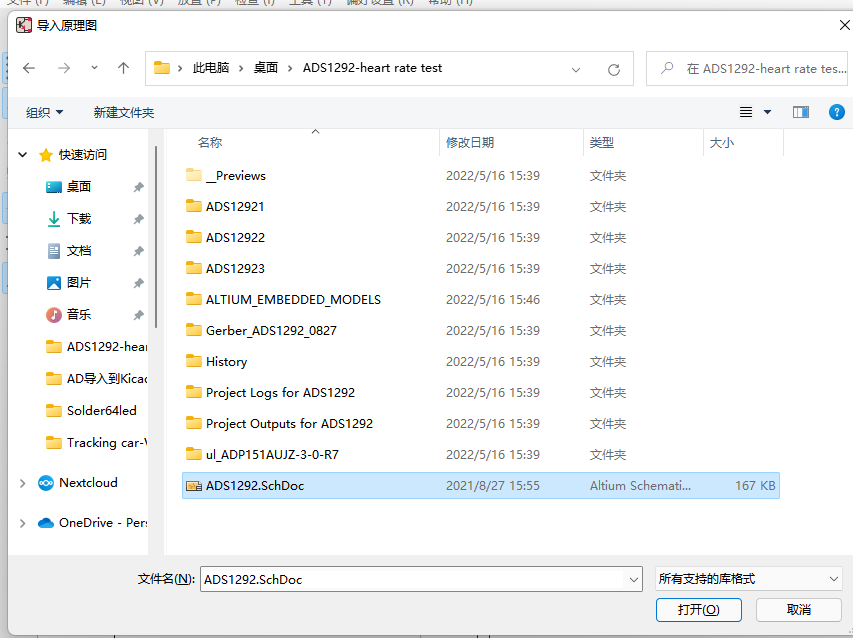

选择AD的原理图文件,点击确认导入如图:

导入AD的原理图

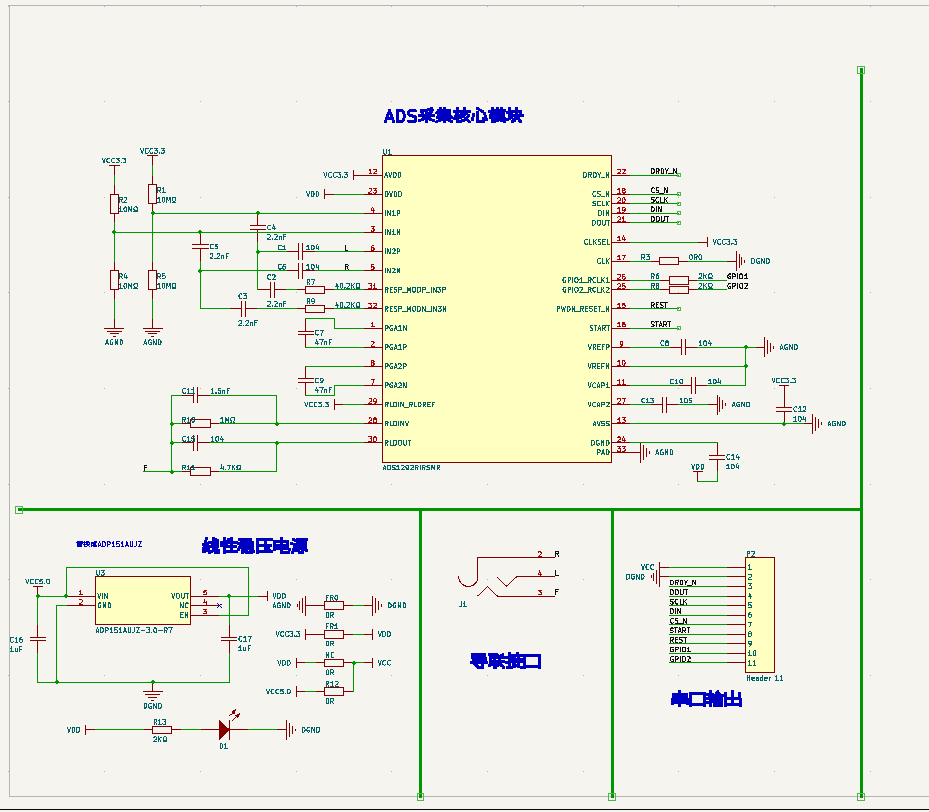

这样就可以直接导进来了如图:

原理图导入

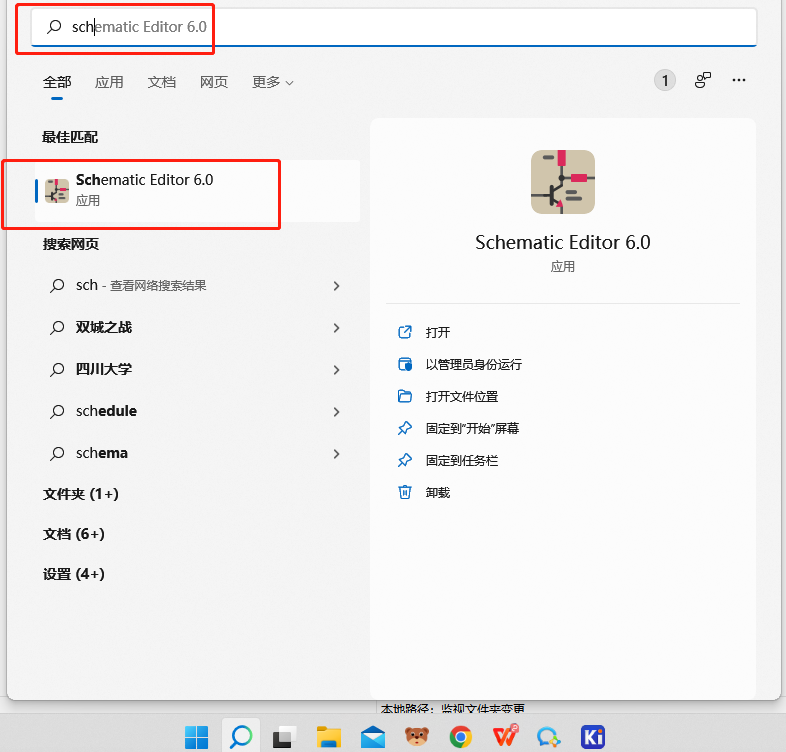

如果出现导入报错的情况我们就采用另外一种导入方式,不在新建的原理图中导入,直接在任务栏中搜索SCH会跳出kicad的原理图编辑器如图:

打开原理图编辑器

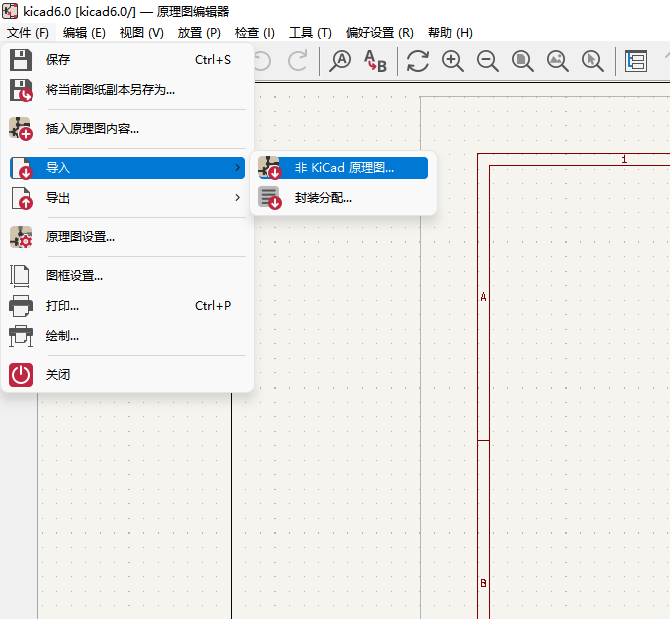

打开后像刚才一样文件-导入-非kicad文件如图:

导入AD文件

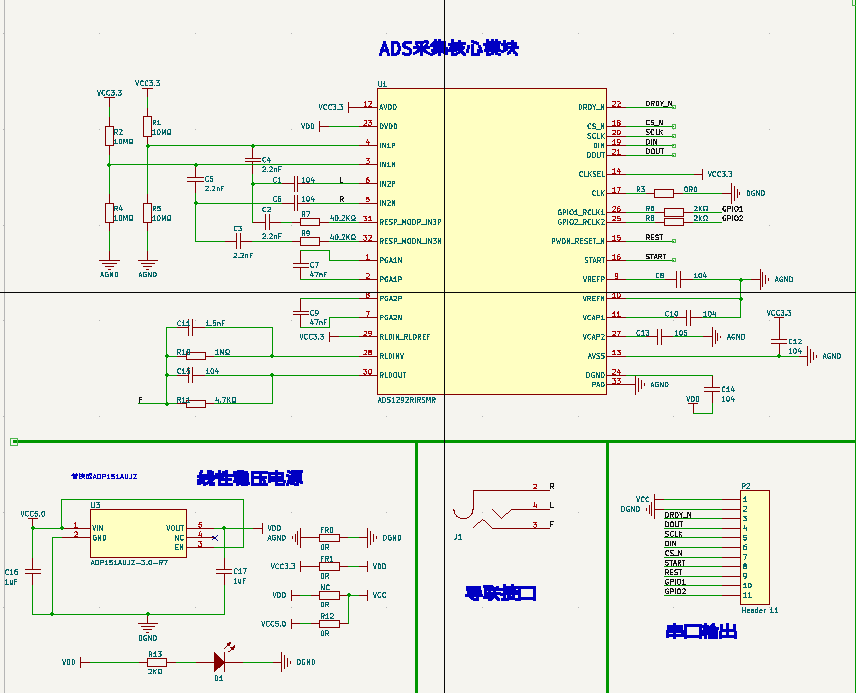

如图导入的文件和刚才是一样的:

原理图导入

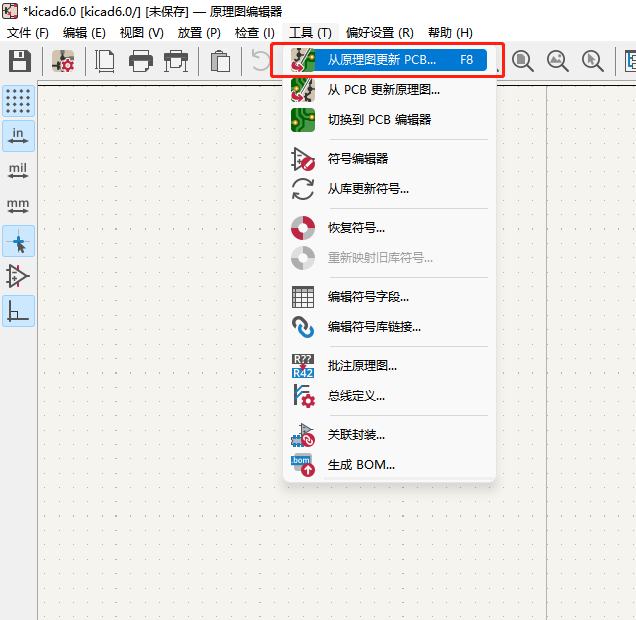

原理图导入后我们直接更新到PCB试试,点击工具-从原理图更新到PCB中:

从原理图更新到PCB

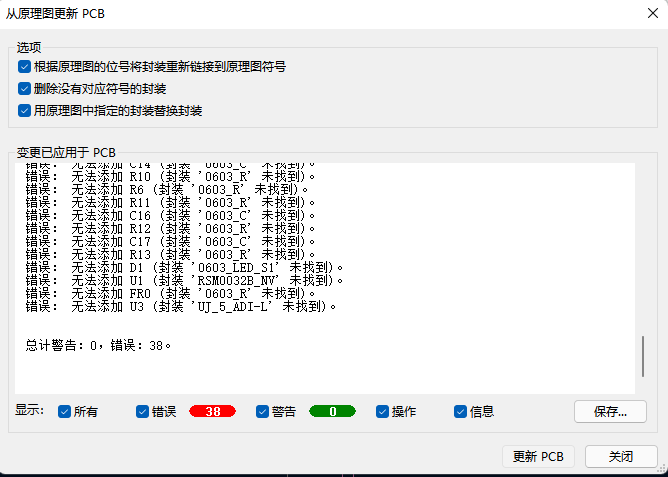

我们看到都在报错,找不到封装:

从原理图更新到PCB

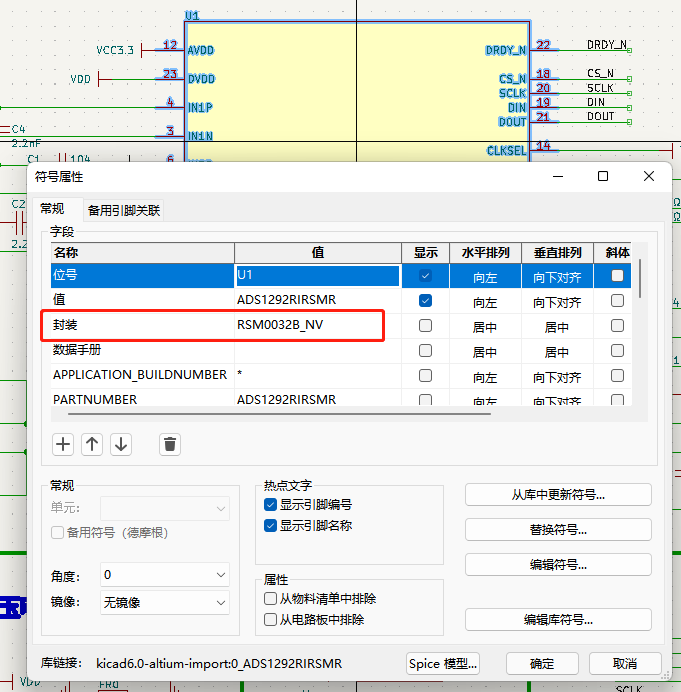

我们再打开原理图进行查看,随便双击一个器件,我们发现虽然他在封装一栏是有封装的,但是,这个封装的名称目录在我们自己的封装库中是不存在的,所以我们更新不了封装,大家可以重新对器件的封装进行编辑就可以了。

封装分配

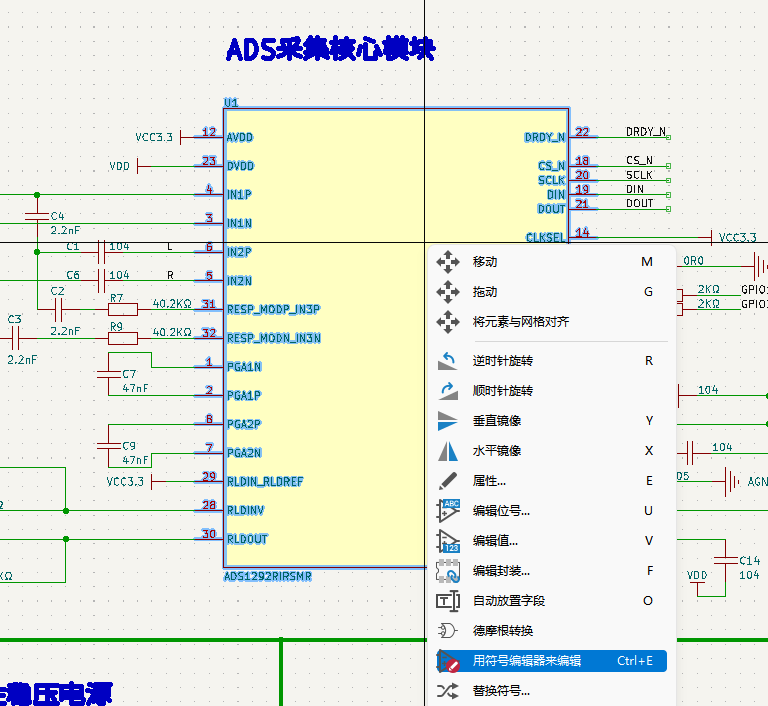

除此之外我们还可以导出器件的符号,这样就不需要再专门进行绘制了,首先选择一个需要导出的器件符号,右击选择用符号编辑器编辑,或者快捷键Ctrl+E,进入符号编辑界面如图:

封装分配

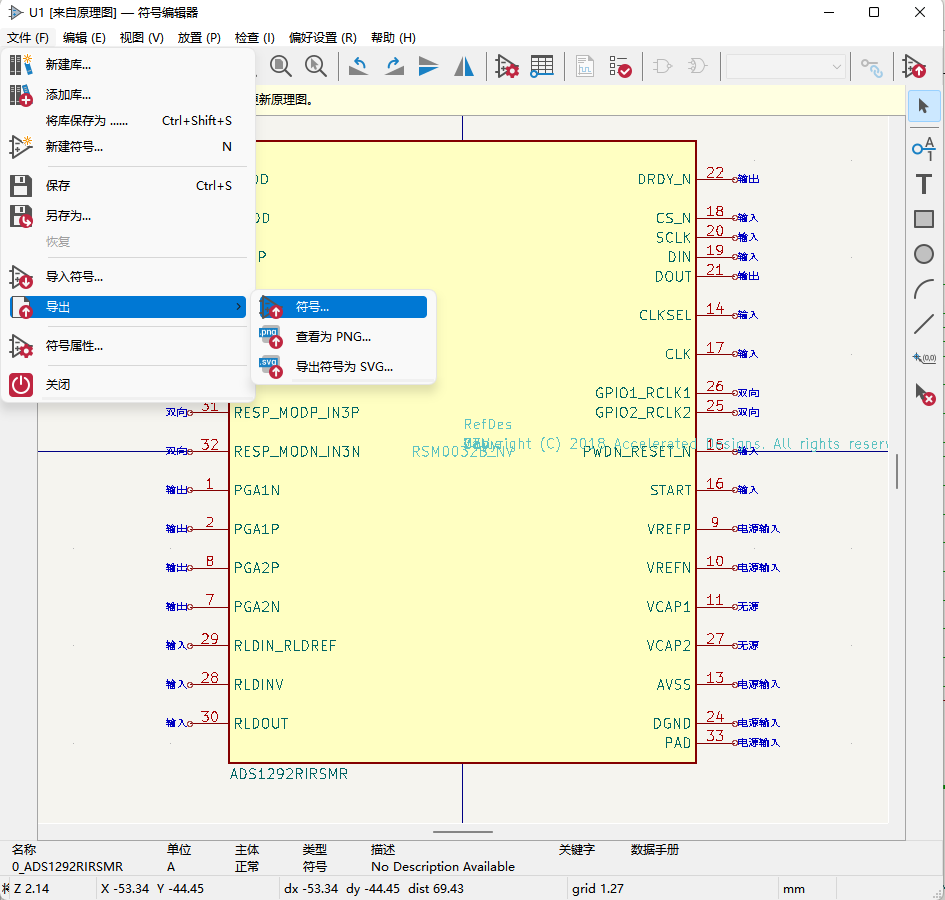

进入之后我们就可以对符号进行导出操作如图,文件-导出-符号:

导出符号

这样导出之后我们就可以直接用在其他原理图了。

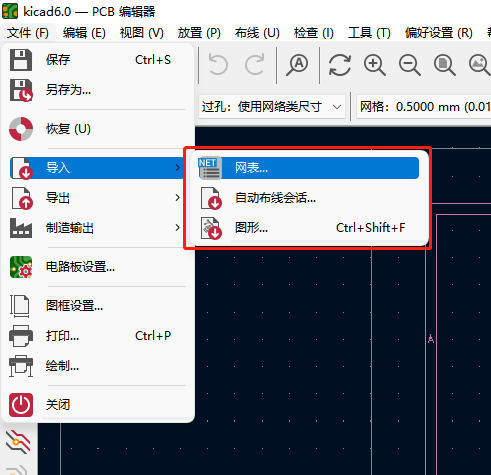

原理图可以从AD转到kicad,那么pcb可以进行导入吗,我们按照正常的思维进行操作,在新建的工程中打开PCB编辑器的文件导入部分,发现没法导入AD的格式,如图:

pcb中的导出工具

那么如何导入AD的格式呢,我们打开单独的PCB编辑器如图在工具栏搜索PCB编辑器如图:

pcb编辑

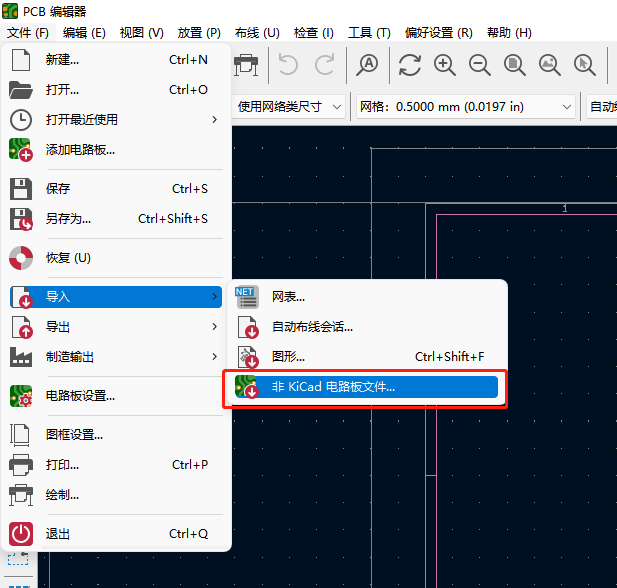

打开之后再次查看文件导入,此时就发现出现了导入非kicad格式这个选项如图:

pcb编辑

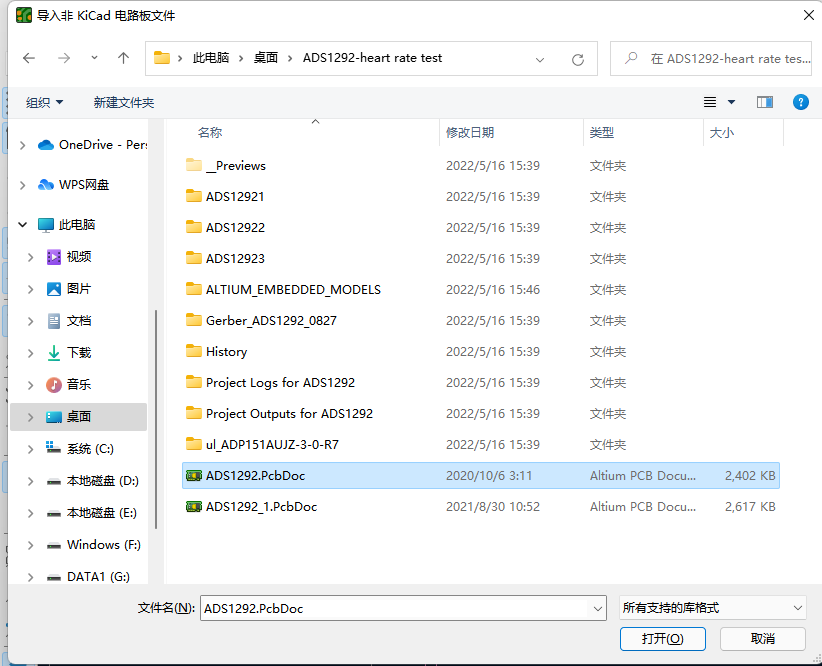

点击导入非kicad选项,选择需要导入的文件如图:

导入文件

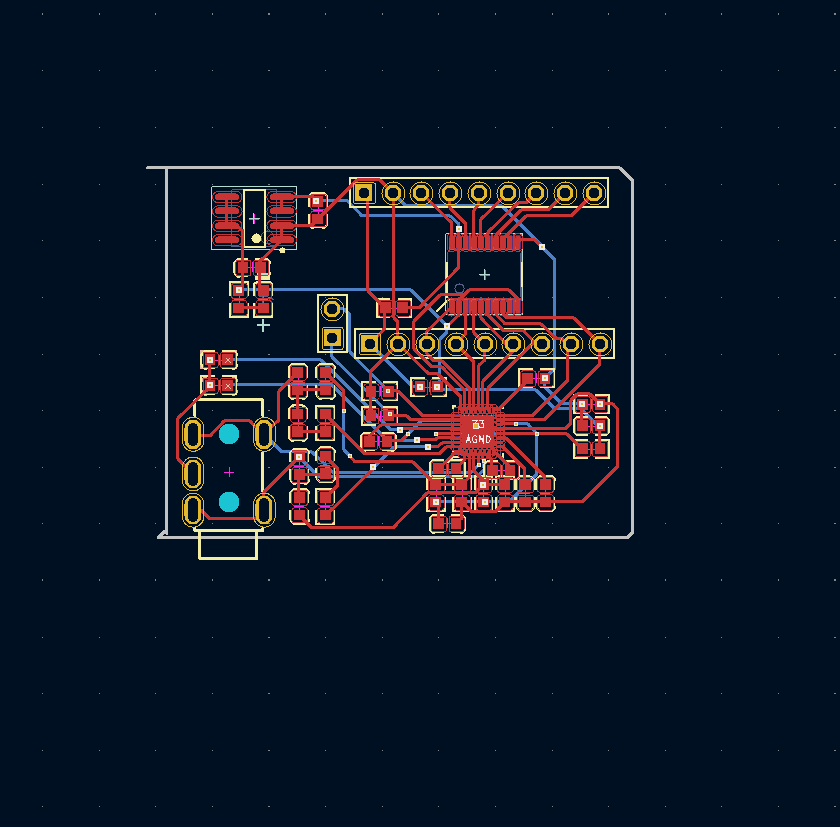

选择好之后就会将PCB文件导进来了如图:

PCB导入

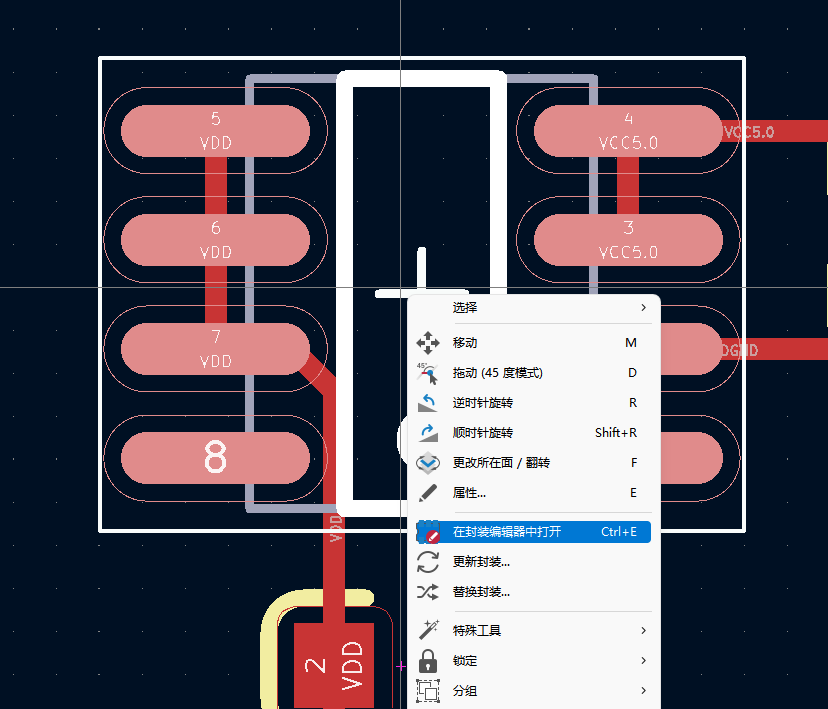

导入进来之后我们就可以利用里面的器件封装,可以将里面的器件封装导出,我们可以一个一个的导出也可以将整个PCB的封装都导出,首先我们先导出一个器件的封装如图,选择一个器件,然后右击选择在封装编辑器打开,或者直接快捷键CTRL+E打开如图:

进入封装编辑器

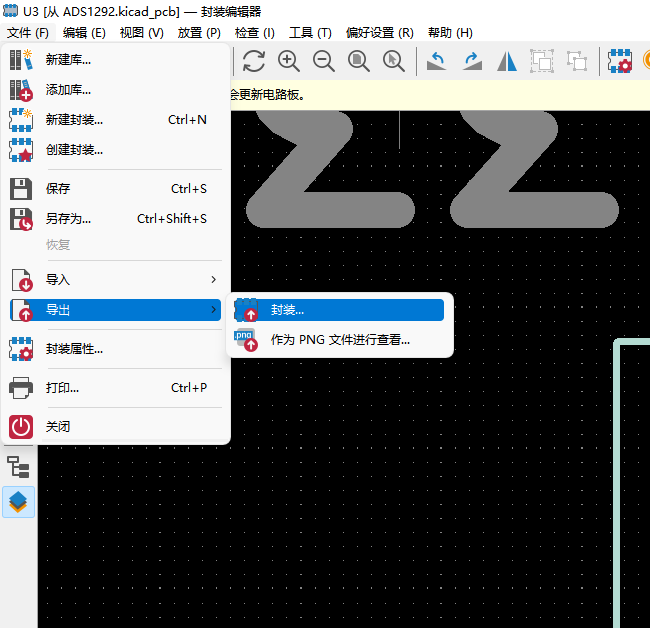

和符号一样,文件导出,导出封装如图:

导出封装

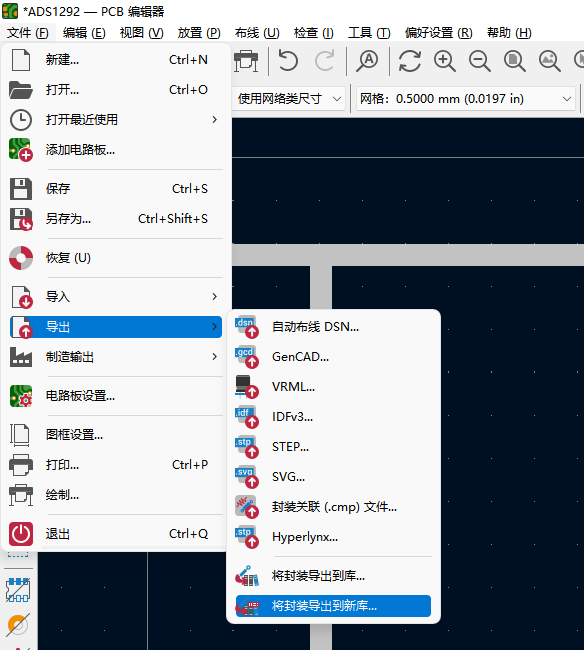

如果想将整个pcb的封装都导出的话直接在pcb界面的文件导出-将封装导出到新库,选择导出到新库我们就可以自己选择放置库的位置,如果选择导出到库的话,这样导出就是将库导出到当前的库中,一般我们就选择导出到新库,这样整个PCB器件的封装就全部导出了如图:

封装库的导出

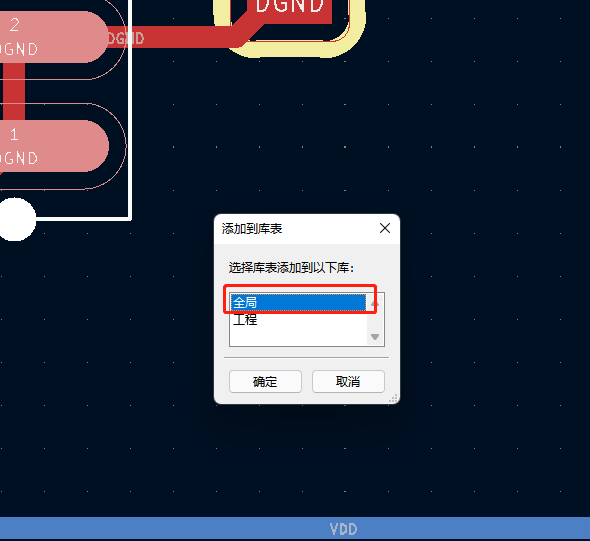

导出封装库一般我们就默认全局就可以了如图:

封装库的导出

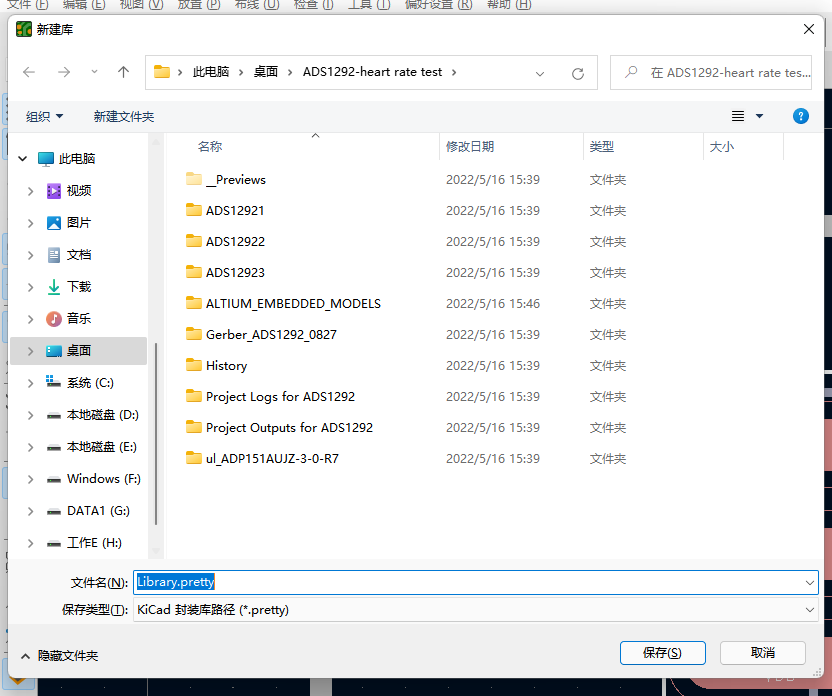

导出时默认是Library的库,我们可以给他重新进行命名,然后选择放置的文件位置,点击确认保存即可如图:

封装库的导出
