78xx(有时是L78xx,LM78xx,MC78xx ……)是一系列独立的固定线性稳压器集成电路。 78xx系列通常用于需要稳压电源的电子电路,因为它易于使用且成本低。 对于该系列中的IC,xx由两位数字代替,表示输出电压(例如,7805具有5伏输出,而7812产生12伏特)。 78xx线是正电压调节器:它们产生的电压相对于公共地是正的。 有一系列79xx设备是互补的负电压调节器。 78xx和79xx IC可以组合使用,在同一电路中提供正负电源电压。

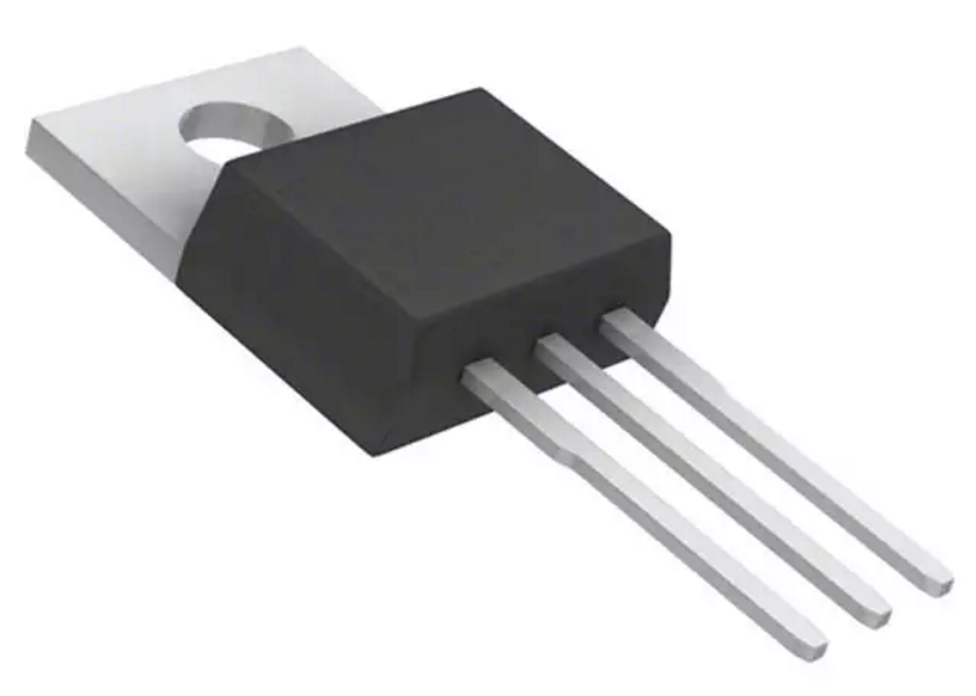

78xx IC有三个端子,通常用于TO-220外形尺寸,但它们有表面贴装,TO-92和TO-3封装。 这些器件在预期输出电压范围内支持输入电压约2.5伏特,最高可达35至40伏特,具体取决于型号,通常提供1或1.5安培的电流(尽管更小或更大的封装可能具有更低或更高的电流) 更高的额定电流)。

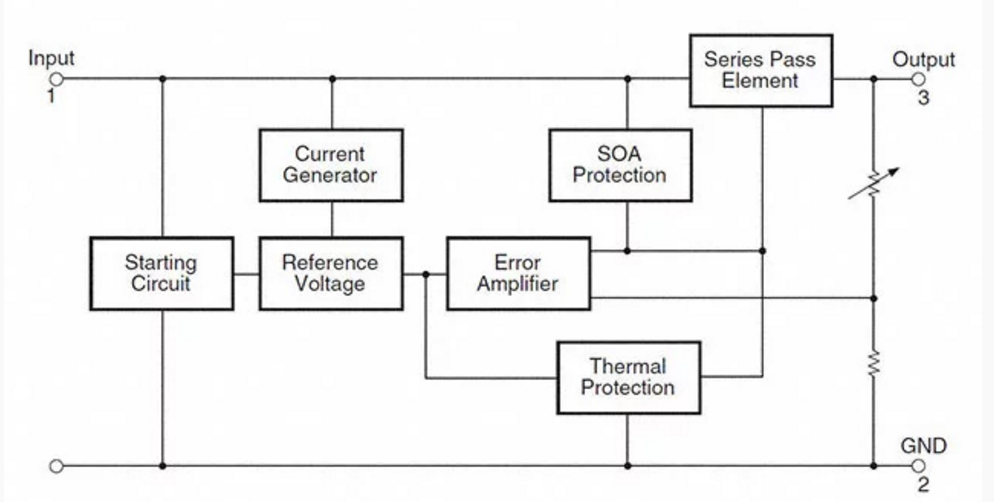

78xx系列器件不需要外围的元器件就可以提供稳定的电压输出,使用起来非常简单,并且也节省板上面积。其它的稳压器也许会需要附加的元器件以设置输出电压值或者用于帮助稳压。 78xx系列的器件内置过流保护、过热保护以及短路保护电路,多数应用场合下非常可靠。

输入电压必须始终高于输出电压一些最小量(通常为2.5伏)。这可能使这些设备不适合从某些类型的电源为某些设备供电(例如,使用6伏电池为需要5伏的电路供电将无法使用7805)。由于它们基于线性稳压器设计,因此所需的输入电流始终与输出电流相同。由于输入电压必须始终高于输出电压,这意味着进入78xx的总功率(电压乘以电流)将大于提供的输出功率。差异以热量的形式消散。这意味着对于某些应用必须提供足够的散热器,并且在该过程期间浪费了输入功率的(通常是实质的)部分,使得它们比一些其他类型的电源效率低。当输入电压显着高于稳压输出电压时(例如,使用24伏电源为7805供电),这种低效率可能是一个重要问题。降压转换器可能优于78xx稳压器,因为它们更有效并且不需要散热器,但它们更昂贵。

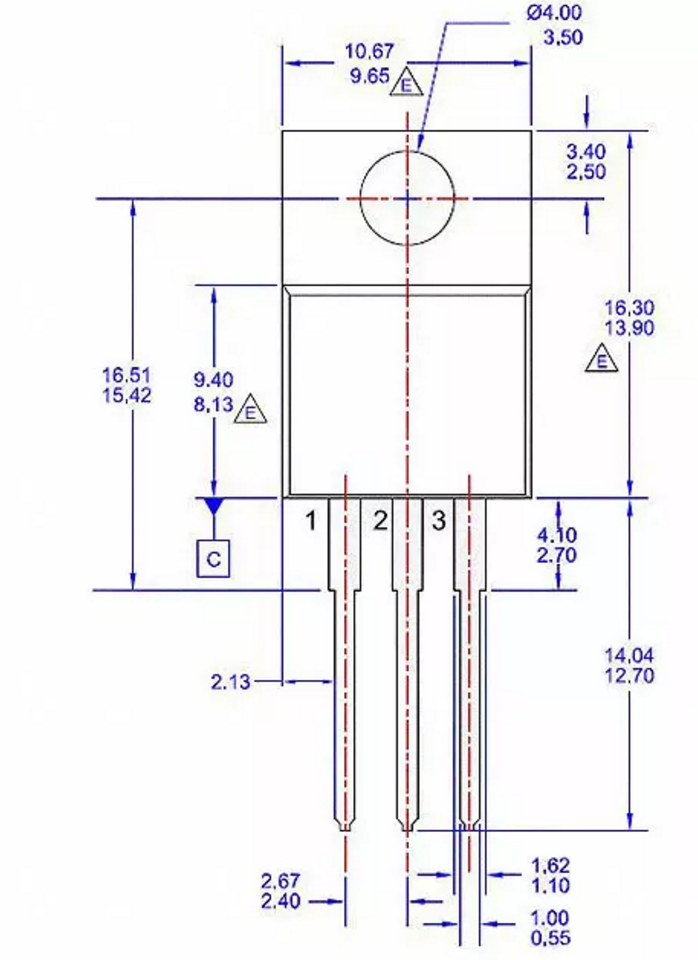

TS7805线性稳压器采用TO-220变体封装,带有电气隔离片

78xx IC有常见配置,包括7805(5 V),7806(6 V),7808(8 V),7809(9 V),7810(10 V),7812(12 V),7815(15 V) ,7818(18 V)和7824(24 V)版本。 7805是最常见的,因为其稳压的5伏电源为大多数TTL组件提供了便利的电源。

型号 输出电压(V) 最小输入电压(V)
7805 +5 7.3
7806 +6 8.3
7808 +8 10.5
7810 +10 12.5
7812 +12 14.6
7815 +15 17.7
7818 +18 21.0
7824 +24 27.1

不太常见的是低功率版本,例如美国国家半导体的LM78Mxx系列(500 mA)和LM78Lxx系列(100 mA)。 有些器件提供的电压与通常略有不同,例如LM78L62(6.2伏)和LM78L82(8.2伏)以及STMicroelectronics L78L33ACZ(3.3伏)
