支持树莓派接口的STEP FPGA扩展板-PCIE Baseboard for RPI

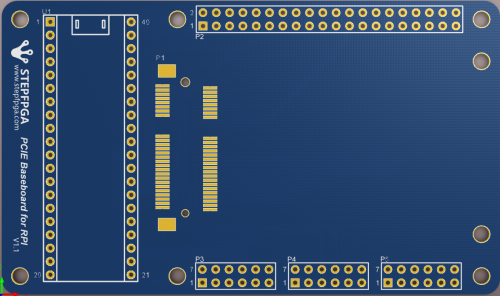

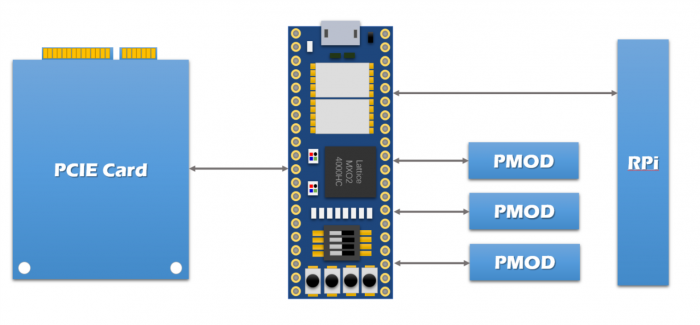

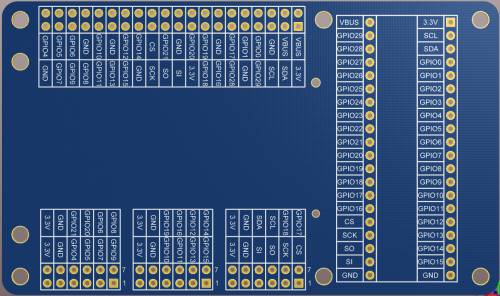

STEP PCIE Board for RPi是小脚丫团队推出的为STEP PCIE系列扩展模块设计,并可兼容树莓派外设与PMOD外设的一个扩展板卡,板卡上主要包含1组DIP40引脚,3组PMOD引脚,1组RPi40Pins引脚,既可以插入小脚丫PCIE Card板卡使用,又可兼容树莓派扩展板卡与Pmod扩展模块,提高了小脚丫板卡的兼容性,也为用户节省了外设成本。


1.Pcie插座


Pcie插座目前常见高度有4mm,5.2mm,5.6mm,8mm等等,本板卡选用8mm底座;

2.DIP40插座


DIP40插座焊接两个20Pin的排母(间距2.54mm),两个排母横向间距为15.24mm;

3.PMOD插座


PMOD插座焊接2×6Pin(间距2.54mm)的排母,当然,你也可以选择弯角排母

4.树莓派插座


树莓派插座焊接2×20Pin(间距2.54mm)排母;

1.焊接各器件至对应位置
因高度不同,建议先焊接PCIE插座,将固定螺丝拧紧固定好;

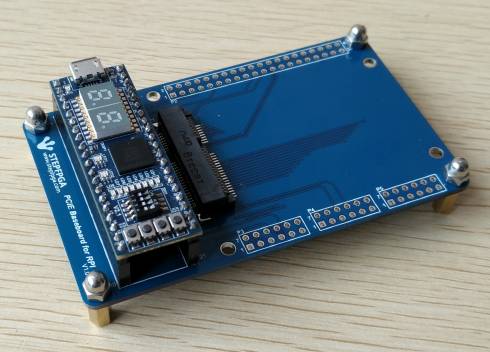

2.插入小脚丫STEP核心板卡
注意:MicroUSB接口请朝向上方插入,插入后请确认管脚位置是否已被对应连接; 3.将飞机扣/短铜柱固定在配套PCIE Card上

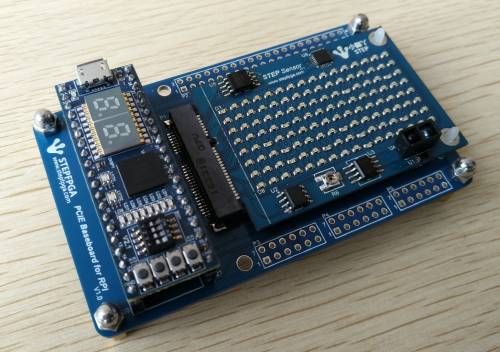

4.插入PCIE Card并固定

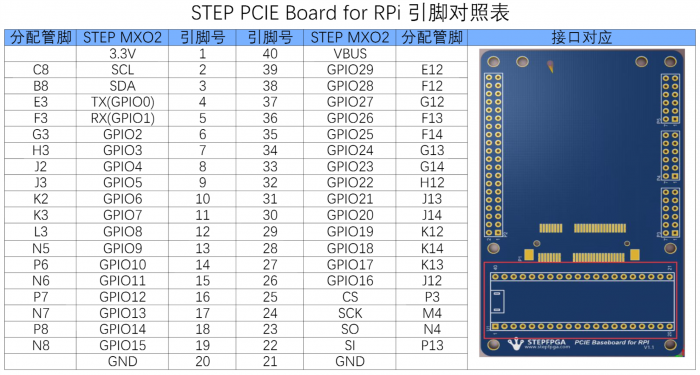

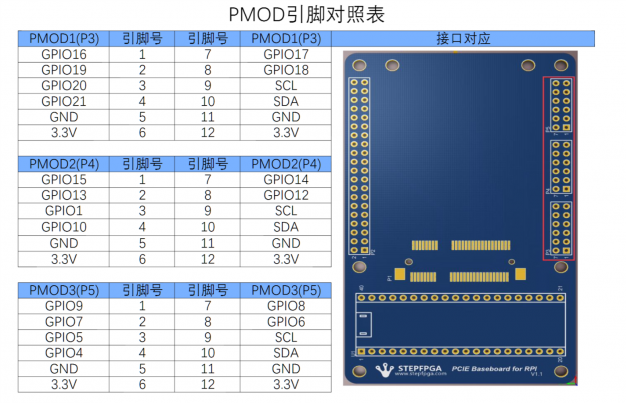

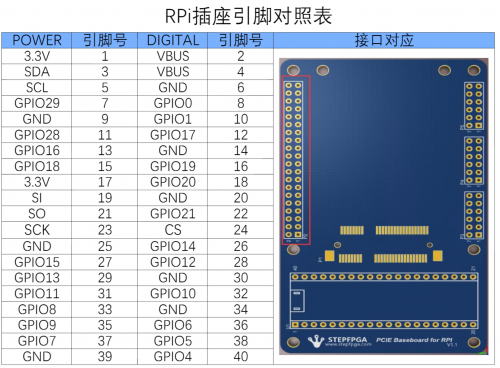

5.编写程序 6.在分配管脚时参照对照表进行管脚分配。

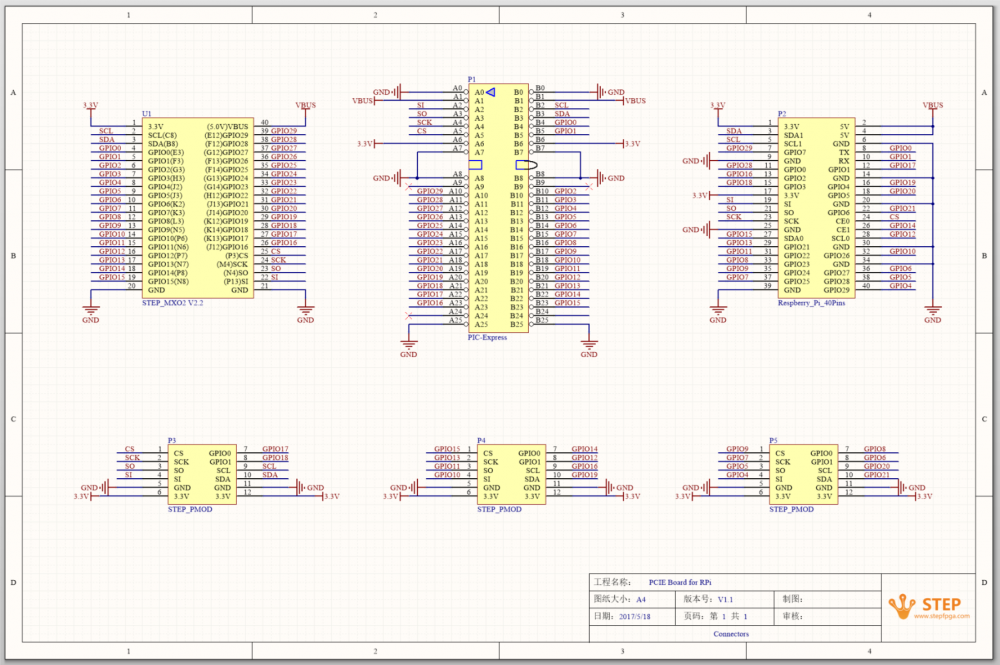

1.PCIE Board for RPI 原理图文件:pcie_baseboard_for_rpi_v1.1原理图.pdf

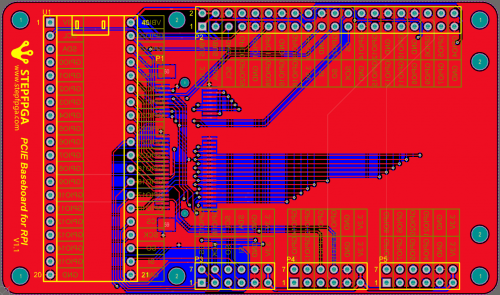

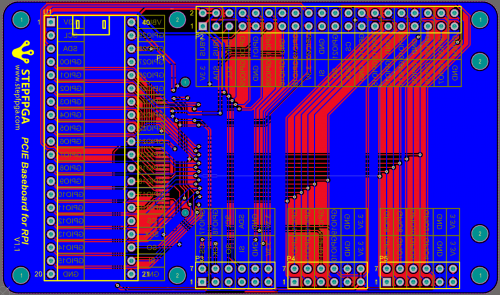

2.PCIE Board for RPI PCB文件:adapter_board_for_respberry_pi_pcb.pdf

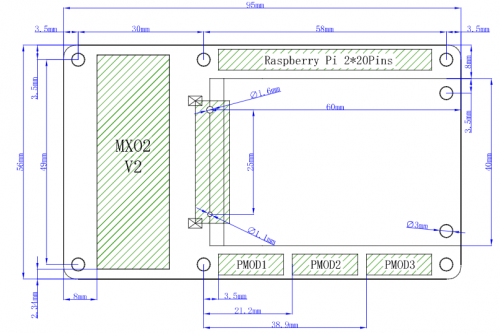

3.PCIE Board for RPI 尺寸图:step_pcie_board_for_rpi.pdf
4.PCIE Board for RPI 使用手册:pcie_board_for_rpi_v1.1使用手册v1.0.pdf
