基于小脚丫STEP MXO2的温度显示系统

基于小脚丫STEP MXO2的温度显示系统的核心控制模块为小脚丫STEP MXO2开发板，采用由MicroUSB输入的5V供电，温度传感器选用的是DALLAS的经典传感器——DS18B20，一个封装和常见三极管（TO-92）相同的温度传感器，而显示模块采用LCD1602，相信读者对这两个模块一定是极为熟悉。

温度计项目控制核心为小脚丫STEP MXO2 V2版本FPGA开发板，FPGA芯片为Lattice Semiconductor的MachXO2 400HC系列FPGA。

温度采集模块采用Dallas的经典产品——DS18B20，是一个高精度，占用空间小，硬件连接简单，价格低廉的数字温度传感器，采用单总线驱动方式，更为节省开发板资源。

温度显示模块采用集成了ASCII字库的LCD1602，省去了自建字库的麻烦。

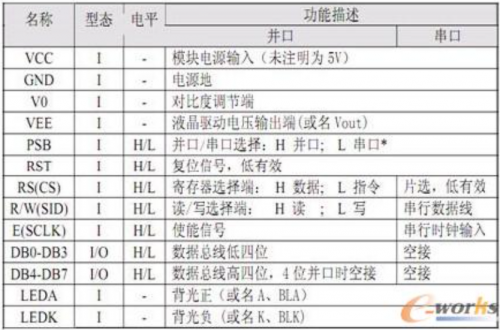

温度计的硬件电路比较简单，首先在供电方面，作为控制核心的小脚丫开发板由于具备完善的下载与供电方案，故不必在设计下载电路，只需要一根MicroUSB数据线即可满足整体系统的供电与下载； 在温度采集部分，DS18B20共有三个引脚，我们参照硬件手册，可发现该芯片的1号引脚接地，2号引脚为数据信号DQ，接到小脚丫的任意引脚上（下图接到了小脚丫STEP MXO2的“SI”引脚上），3号引脚为电源脚，参照手册，DS18B20的输入电压为3.0V-5.5V，此处我们采用了3.3V供电。 温度显示部分，LCD1602共有16个引脚，下图为LCD1602的引脚简介：
