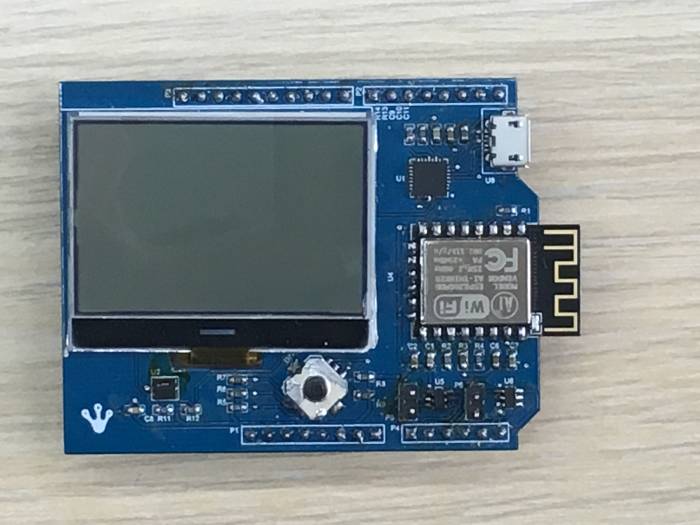

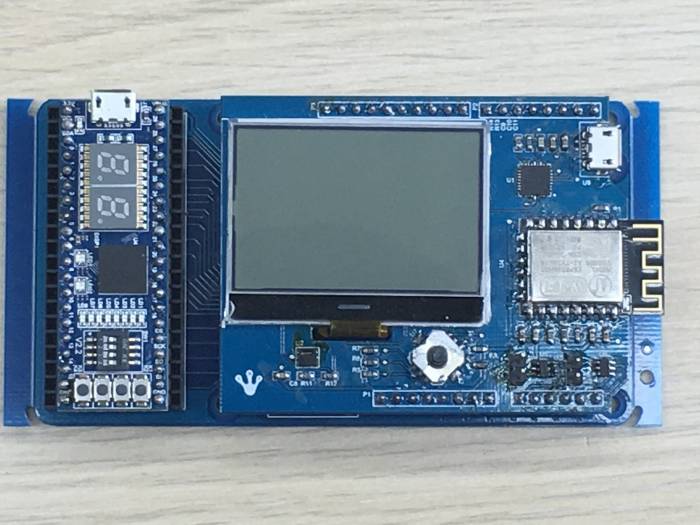

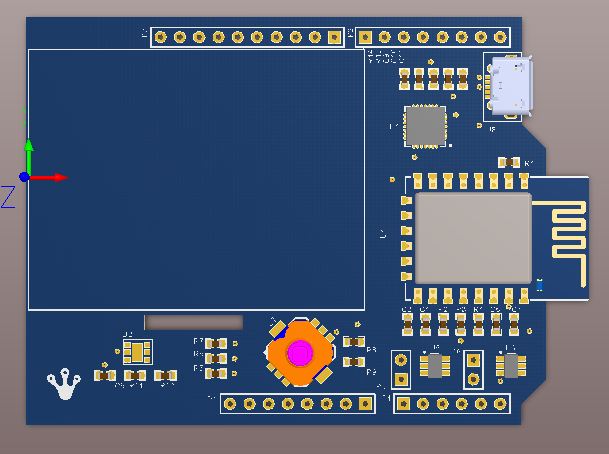

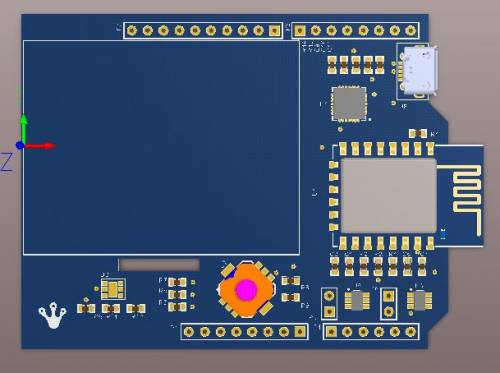

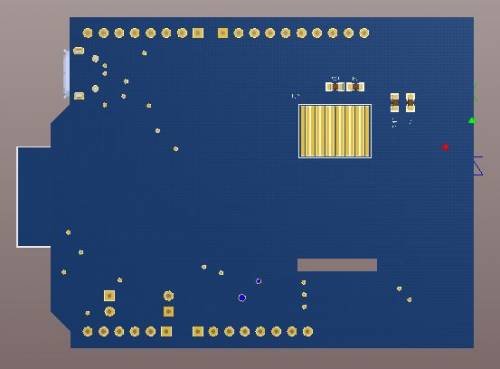

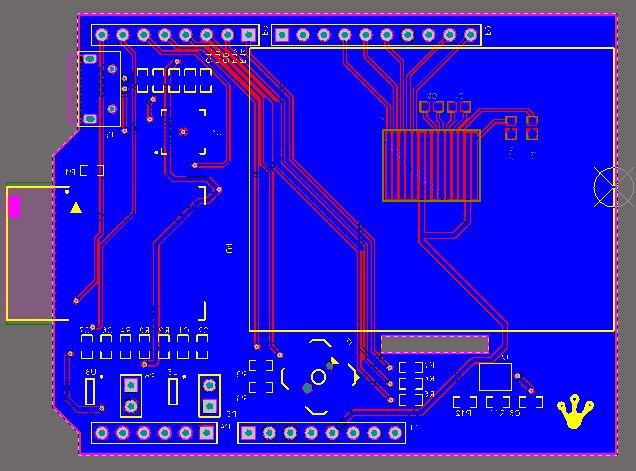

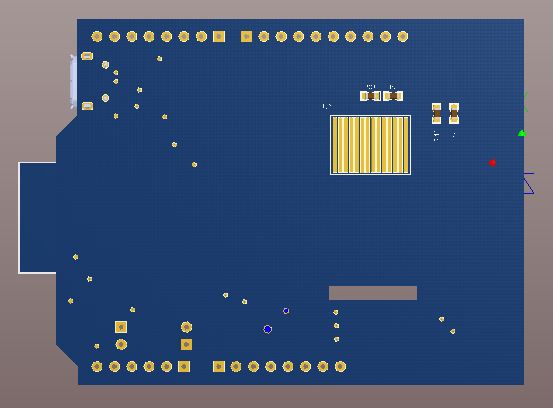

无线功能扩展板实物图

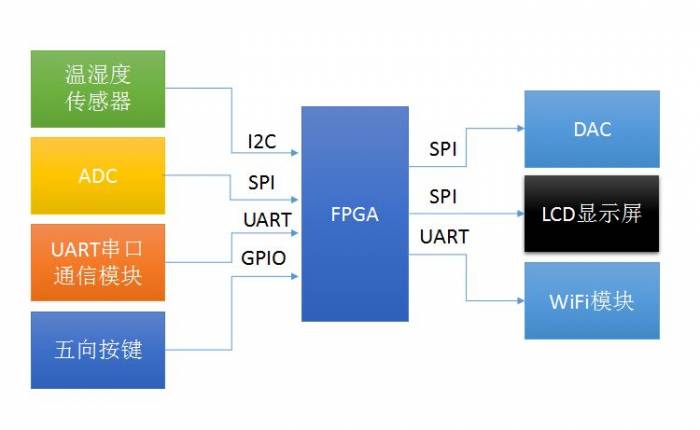

小脚丫FPGA无线模块是STEP团队推出的可配合小脚丫FPGA核心板和底板使用的扩展板卡,基于该板卡可以实现以下功能:电压采集显示、信号发生功能、温湿度采集显示、wifi通信、串口通信、按键调节。

  • 驱动SPI串行ADC采集端口信号,并转换成电压值显示在液晶屏上
  • 驱动I2C总线温湿度传感器采集温湿度数据,换算成摄氏度单位显示在液晶屏上
  • 五向按键控制SPI串行DAC通过DDS技术实现简易信号发生器设计,支持正弦波、锯齿波、方波输出
  • 驱动UART总线WIFI模块实现与FPGA之间的WIFI通信,并将接收到的数据显示在液晶屏上
型号 厂商 封装
UART通信 CP2102 Silicon QFN28
温湿度传感器 SHT20 Sensirion DFN
串行ADC ADC081S101 Texas Instruments SOT-23
串行DAC DAC081S101 Texas Instruments SOT-23
WIFI通信 ESP8266 Espressif Systems
显示屏 JLX12864G 晶联讯

CP2102使用说明见:基于STEP FPGA的矩阵按键驱动

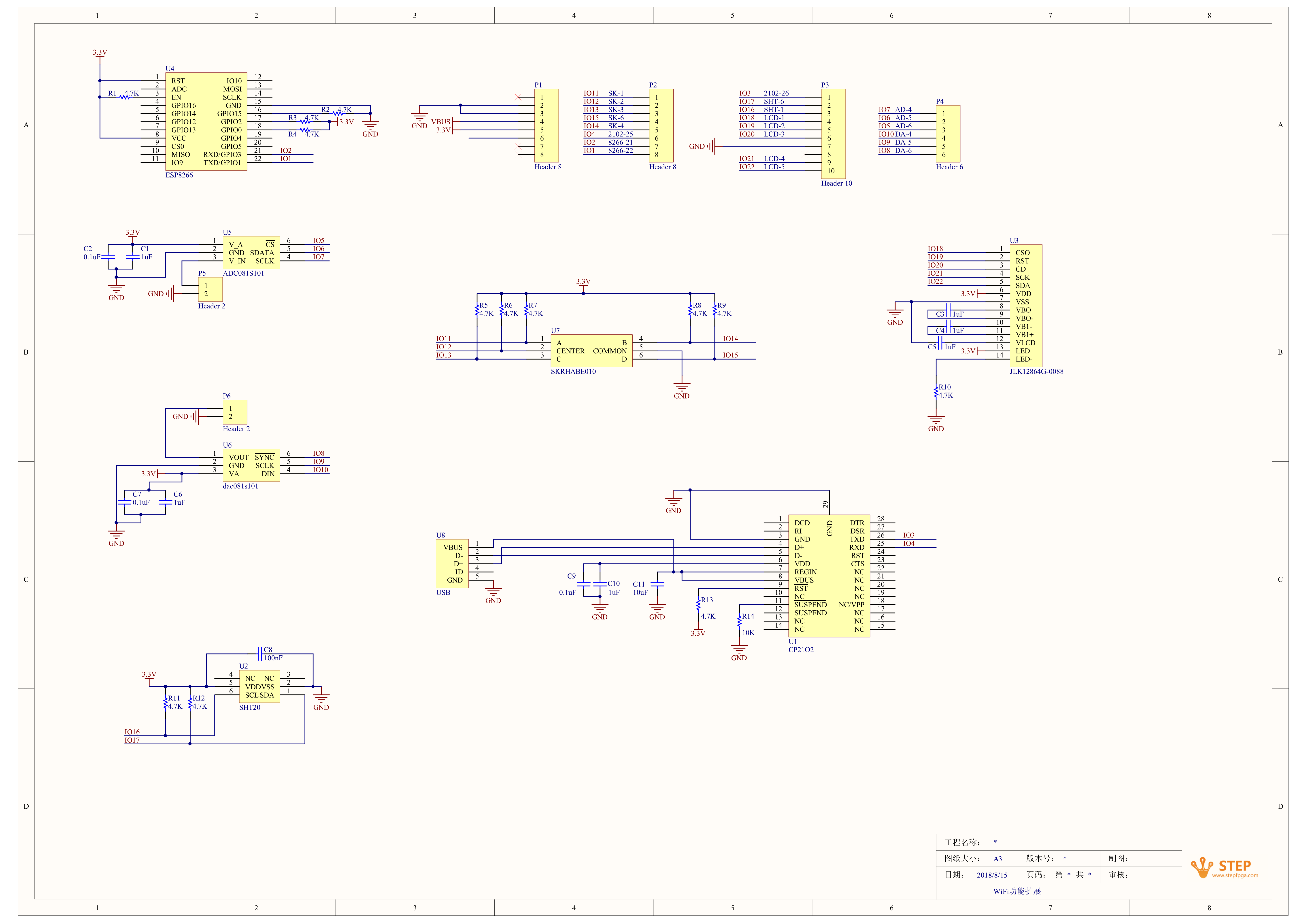

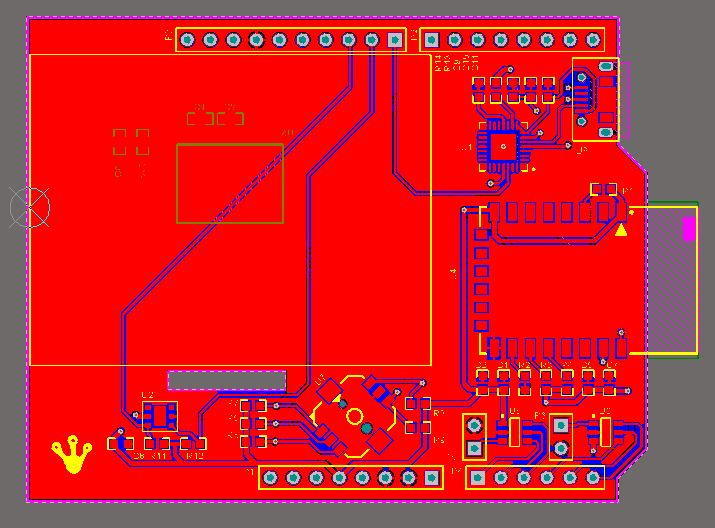

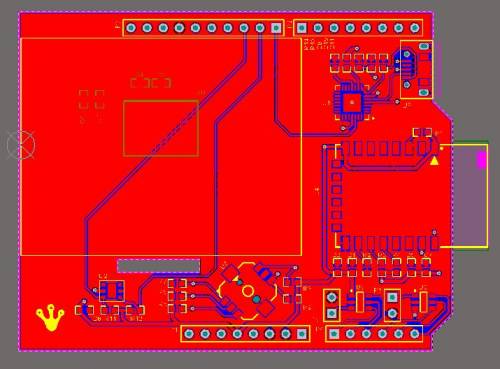

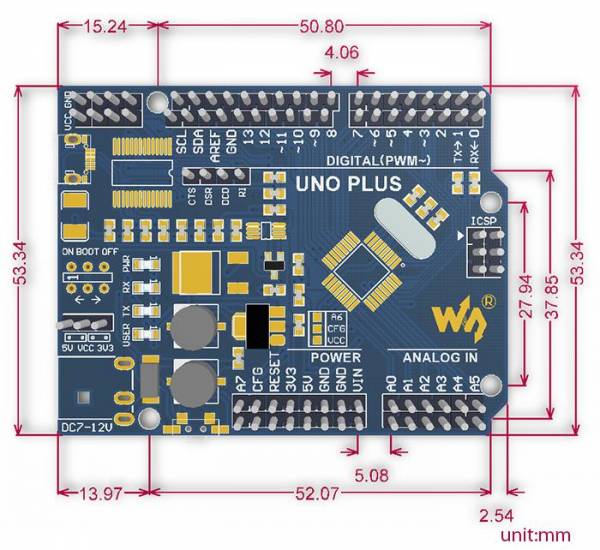

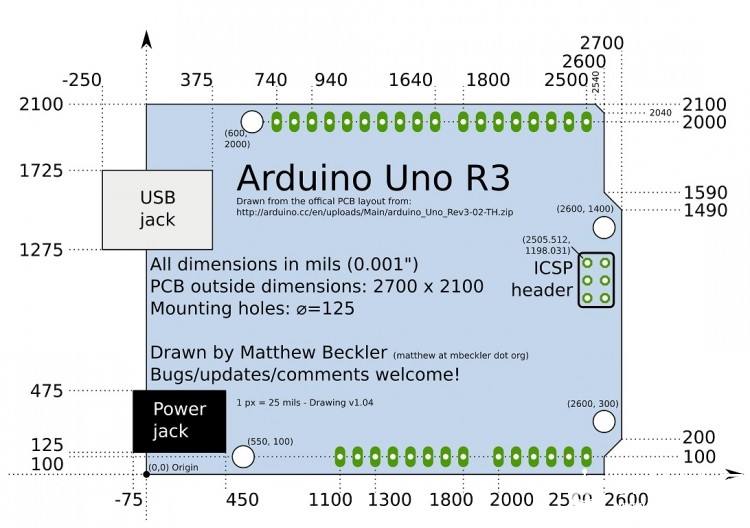

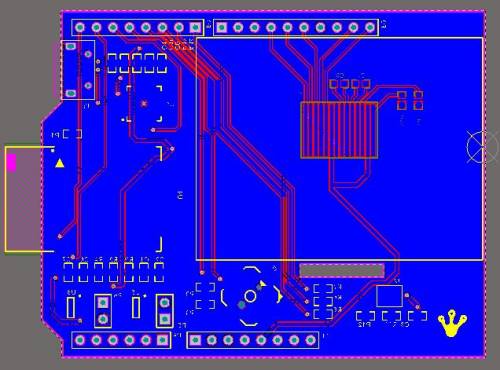

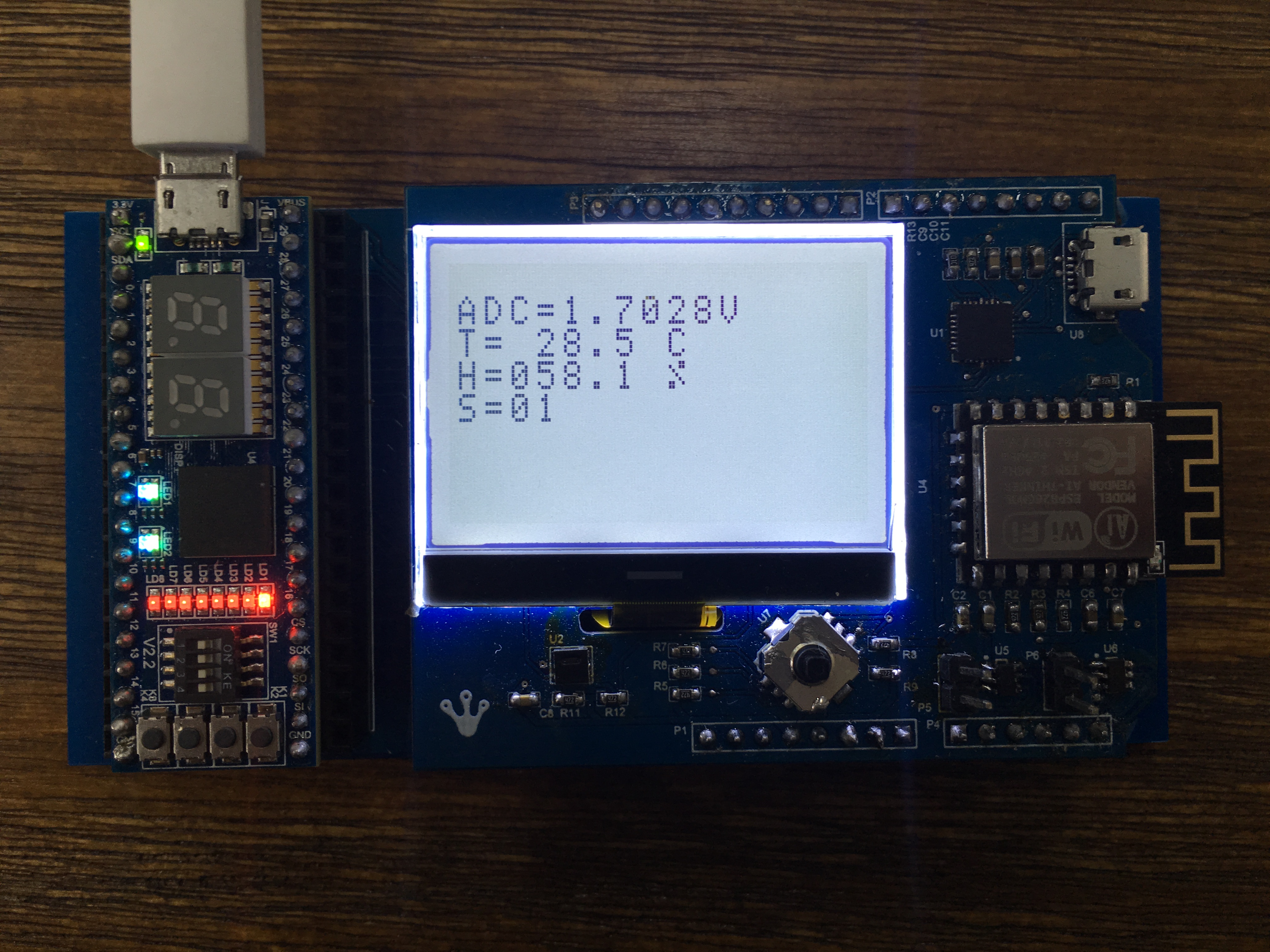

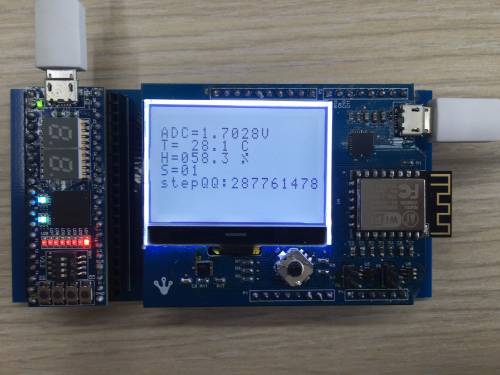

液晶显示电压及温湿度:

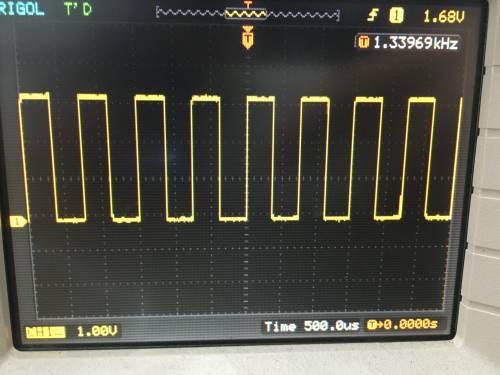

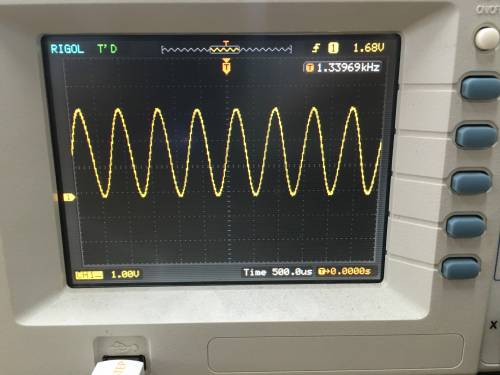

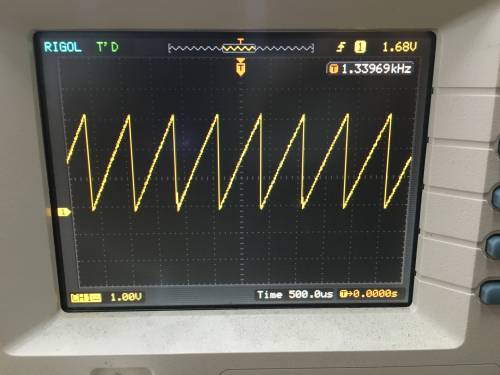

波形显示:

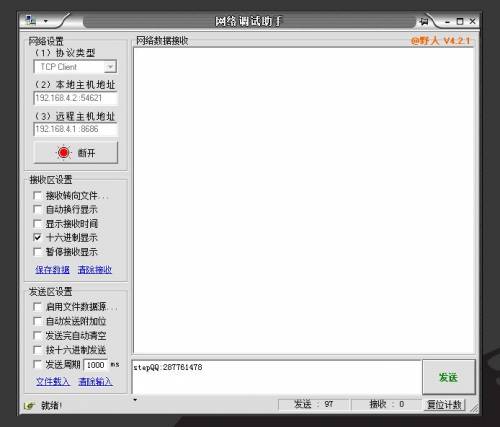

WiFi通信:
通过NetAssit连上WiFi-ESP8266,发送16位数据并显示

ESP8266 Datasheet:0a-esp8266ex_datasheet_cn.pdf
ESP8266AT指令集:esp8266_at指令集.pdf
JLX12864G-0088中文说明书:jlx12864g-0088中文说明书.pdf
