2026 Make Blocks#6 阶段1-ESP32音乐播放器（MP3 Player）设计
一、所选任务介绍
本次 2026 Make Blocks#6 阶段1，我选择的是 任务8(D类音频功放模块)：基于 ESP32-WROOM-32E 模组，完成一块集"USB 供电/锂电池供电、TF 卡存储、I2S 数字功放、USB 转串口下载、GPIO 扩展"于一体的 MP3 播放器完整硬件设计，包括原理图设计、封装库/符号库/3D 模型库建设、PCB 布局布线与设计规则检查，最终输出可供打样生产的 Gerber/工程文件。
选择该任务的原因：其一，MP3 播放器是"数字音频+嵌入式+电源管理"的典型综合体，能完整覆盖从电源树设计到高速数字接口、再到音频模拟输出的全链路硬件技能；其二，ESP32 自带 WiFi/蓝牙与 I2S 外设，后续阶段可以在同一块板上扩展出网络电台、蓝牙音箱、语音播放器等更多玩法，板子的复用价值高。
二、设计方案介绍（含板上资源框图）
整机方案以 ESP32-WROOM-32E(4MB) 为核心：音频文件存放在 TF 卡（SPI 模式访问），由 ESP32 解码后通过 I2S 总线送入 MAX98357A 数字功放，直接驱动外接 4Ω/3W 扬声器；调试与固件下载通过 CP2102N USB 转串口芯片完成，配合 DTR/RTS 一键下载电路实现免按按键自动烧录；电源采用"USB 5V / 锂电池 3.7V 二选一 → TPS630250 升降压到 3.8V 中间母线 → AP2112K LDO 输出 3.3V"的两级架构，兼顾电池全工作电压区间与射频/音频对电源纹波的要求。板上资源框图如下：

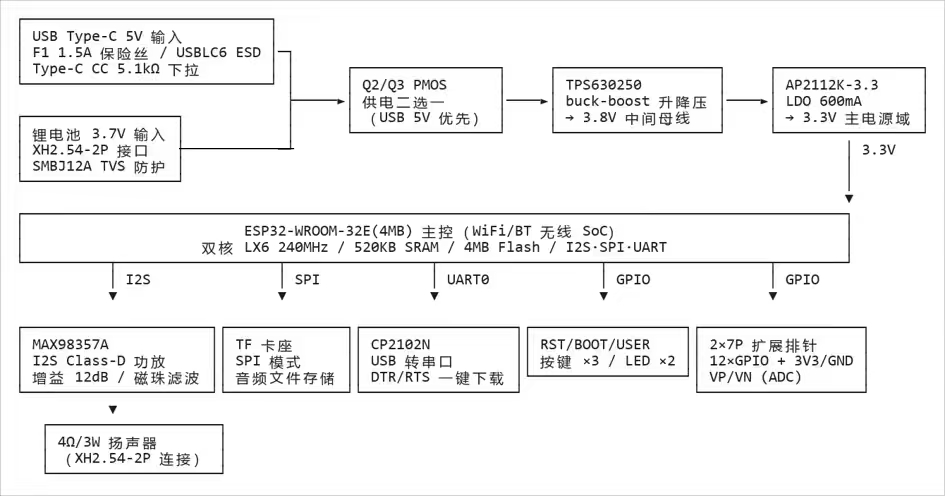

板上资源框图
三、设计的模块介绍
1. 主控模块 — ESP32-WROOM-32E(4MB)：乐鑫 2.4GHz WiFi/蓝牙二合一模组，双核 Xtensa LX6 @240MHz、520KB SRAM、4MB SPI Flash、PCB 板载天线。利用其 I2S 外设输出音频、SPI 外设读卡、UART0 下载调试，并预留大量 GPIO 供后续扩展，是本设计"一块板多种玩法"的基础。
DigiKey：https://www.digikey.com/en/products/detail/espressif-systems/ESP32-WROOM-32E-N4/12048183
2. 音频模块 — MAX98357AETE+T：ADI(Maxim) I2S 输入无滤波 Class-D 功放，供电 2.5~5.5V，5V/4Ω 可输出 3.2W，无需 MCLK，支持 8~96kHz、16/24/32bit。GAIN 引脚接地固定 12dB 增益；SD_MODE 由 ESP32 的 IO27 控制，可实现软件静音/关断省电。Class-D 输出经 2 颗 120Ω@100MHz 磁珠（F2/F3）与扬声器构成低通滤波后经 XH2.54-2P 接至外接 4Ω/3W 盒式扬声器，抑制 EMI。
MAX98357A 内部包含三个核心级：
- 数字音频接口级：接收 ESP32 通过 I2S 总线发送的 PCM 音频数据（DIN、BCLK、LRCLK），支持 16/24/32 位分辨率，采样率 8k~96kHz。芯片内部集成时钟恢复电路，无需外部 MCLK 信号，减少 EMI 干扰源。
- Σ-Δ 调制器级：将 PCM 数字音频数据调制成 约 1MHz 的高频 PWM 脉冲序列（脉冲宽度调制）。这是 Class-D 放大器的核心——用高频开关信号代表音频幅度。
- Class-D 功率输出级：调制后的 PWM 信号驱动内部高速 MOSFET 功率管，通过 BTL（桥接负载）拓扑 直接驱动扬声器。BTL 方式下扬声器两端分别接 OUTP 和 OUTN，不接系统地，有效抑制共模噪声。MOSFET 开关管在饱和区和截止区之间快速切换，导通电阻极低，因此 效率可达 85% 以上，远高于传统 AB 类功放（~50%）。
设计需求 | MAX98357A 的匹配点 |
D类功放，高效率 | 采用 Class-D 拓扑，效率 >85%，发热极低 |
I2S 数字音频输入 | 与 ESP32 的 I2S 接口直接对接，无需额外 DAC |
无需 MCLK | 内部集成时钟恢复，减少 EMI 和走线复杂度 |
便携设备供电 | 工作电压 2.5V~5.5V，3.3V/5V 均可直接供电 |
足够输出功率 | 5V@4Ω 输出 3.2W，满足便携音箱需求 |
小尺寸 PCB | TQFN-16 封装仅 3mm×3mm |
静音/关断控制 | SD_MODE 引脚可实现软件关断（本次任务加分项） |
DigiKey：https://www.digikey.com/en/products/result?keywords=MAX98357AETE%2BT
3. 下载调试模块 — CP2102N-A02-GQFN24R：Silicon Labs USB 2.0 全速转 UART 桥，最高 3Mbps，内置振荡器无需晶振，QFN24 封装。配合 Q1/Q4 两颗 MMBT3904 组成的 DTR→IO0、RTS→EN 自动复位电路，实现 esptool 一键下载；R10/R11 分压实现 USB 插入检测。USB 接口侧用 USBLC6-2SC6 ESD 阵列保护 D+/D−，串 22Ω 阻尼电阻改善信号质量，Type-C CC 脚各接 5.1kΩ 下拉（设备端识别），VBUS 经 1.5A 贴片保险丝 F1 输入。
DigiKey：https://www.digikey.com/en/products/result?keywords=CP2102N-A02-GQFN24R
4. 电源模块 — TPS630250YFFR + AP2112K-3.3TRG1：TPS630250 是 TI 的 4 开关同步 buck-boost 转换器（DSBGA-20，2.1mm×1.8mm），输入约 2.3~5.5V，可覆盖锂电池 3.0~4.2V 全区间和 USB 5V，本设计按 VOUT=0.8V×(1+750k/200k)=3.8V 配置为中间母线，无论电池电压高于还是低于目标值都能稳定输出；再用 AP2112K-3.3（600mA 低噪声 LDO）把 3.8V 二次降压为纯净 3.3V，给主控、CP2102N、功放与 TF 卡供电，两级结构有效隔离开关纹波对射频/音频的干扰。输入侧由 Q2/Q3 两颗 SI2301 P-MOS 组成 USB/电池供电二选一（USB 5V 优先），SMBJ12A TVS 提供浪涌防护。
DigiKey：TPS630250YFFR https://www.digikey.com/en/products/result?keywords=TPS630250YFFR ；
AP2112K-3.3TRG1 https://www.digikey.com/en/products/result?keywords=AP2112K-3.3TRG1
5. 存储与人机交互：TF 卡座 TF-01A 以 SPI 模式连接（CLK=IO14、CMD=IO13、DAT0=IO12、CS=IO4、CD=IO5），各信号线均配 10kΩ 上拉保证热插拔可靠性；板上设 RST/BOOT/USER 三颗侧按键、蓝色用户 LED（IO2）与电源指示 LED。
6. 扩展接口：板边预留 2×7P 2.54mm 排母（H1），引出 IO16/17/18/19/21/23/32/33/34/35 及 VP/VN(ADC) 共 12 路 GPIO 和 3.3V/GND 电源，呼应 Make Blocks"可组合、可扩展"的理念。
四、原理图和PCB设计介绍

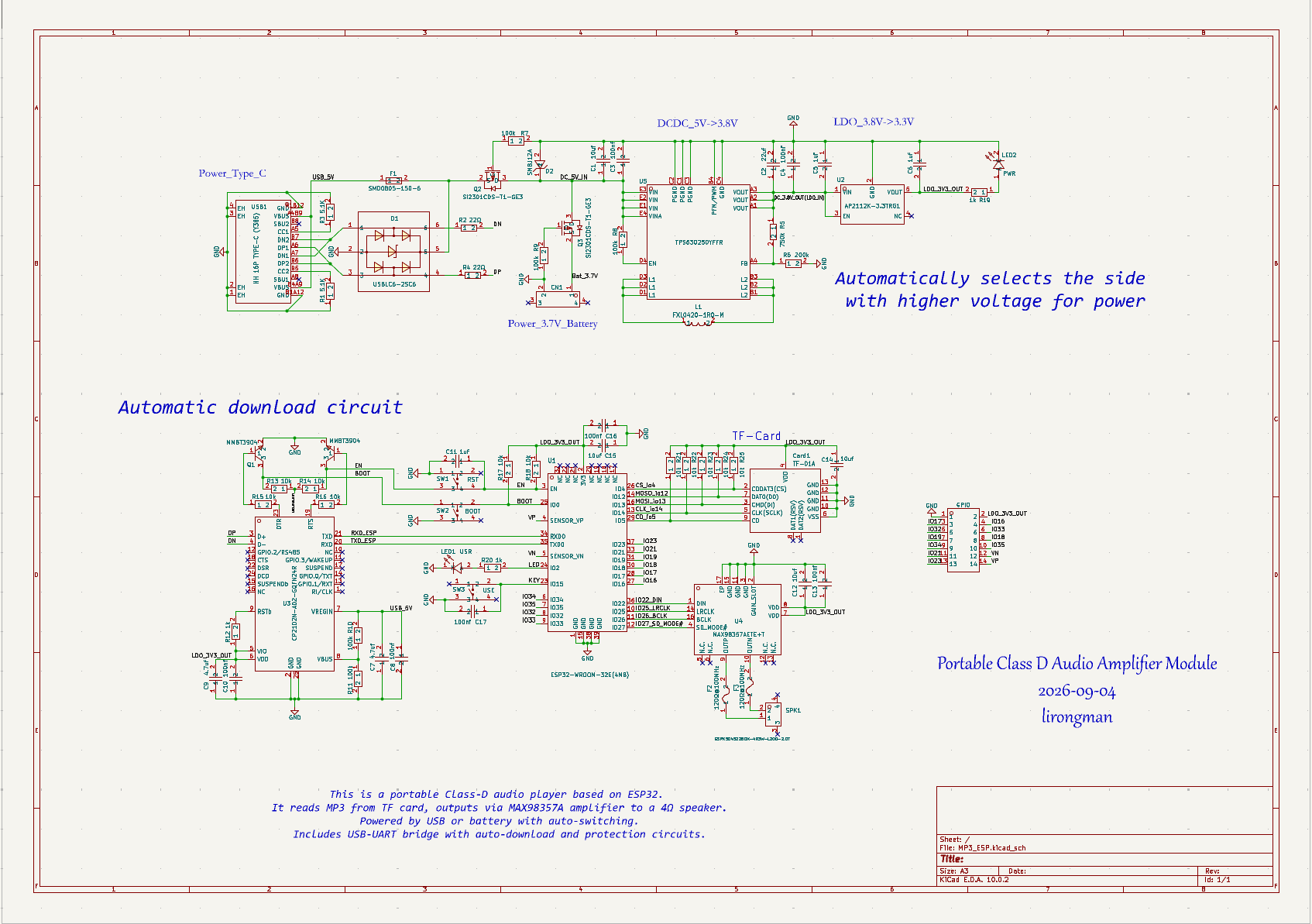

原理图

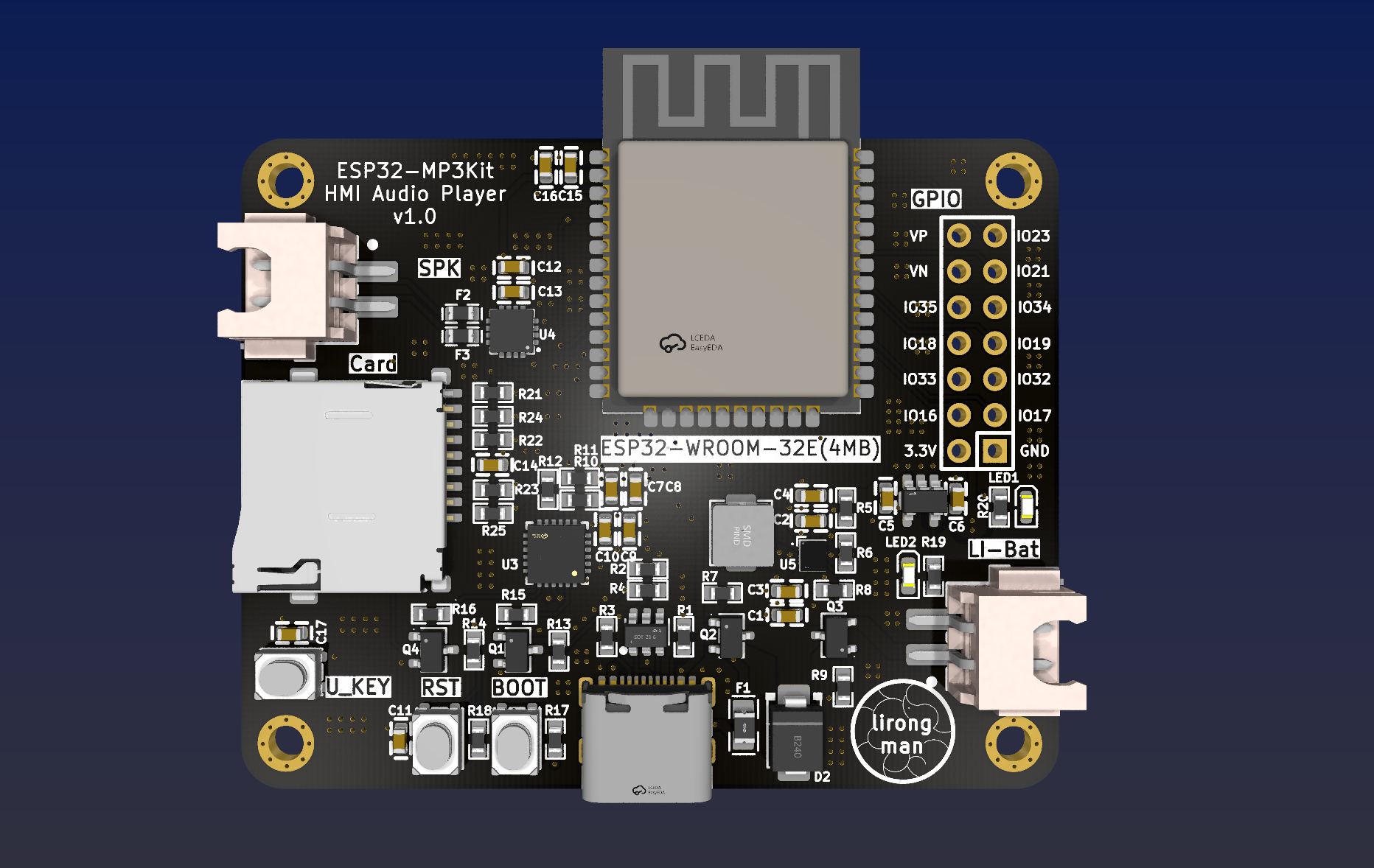

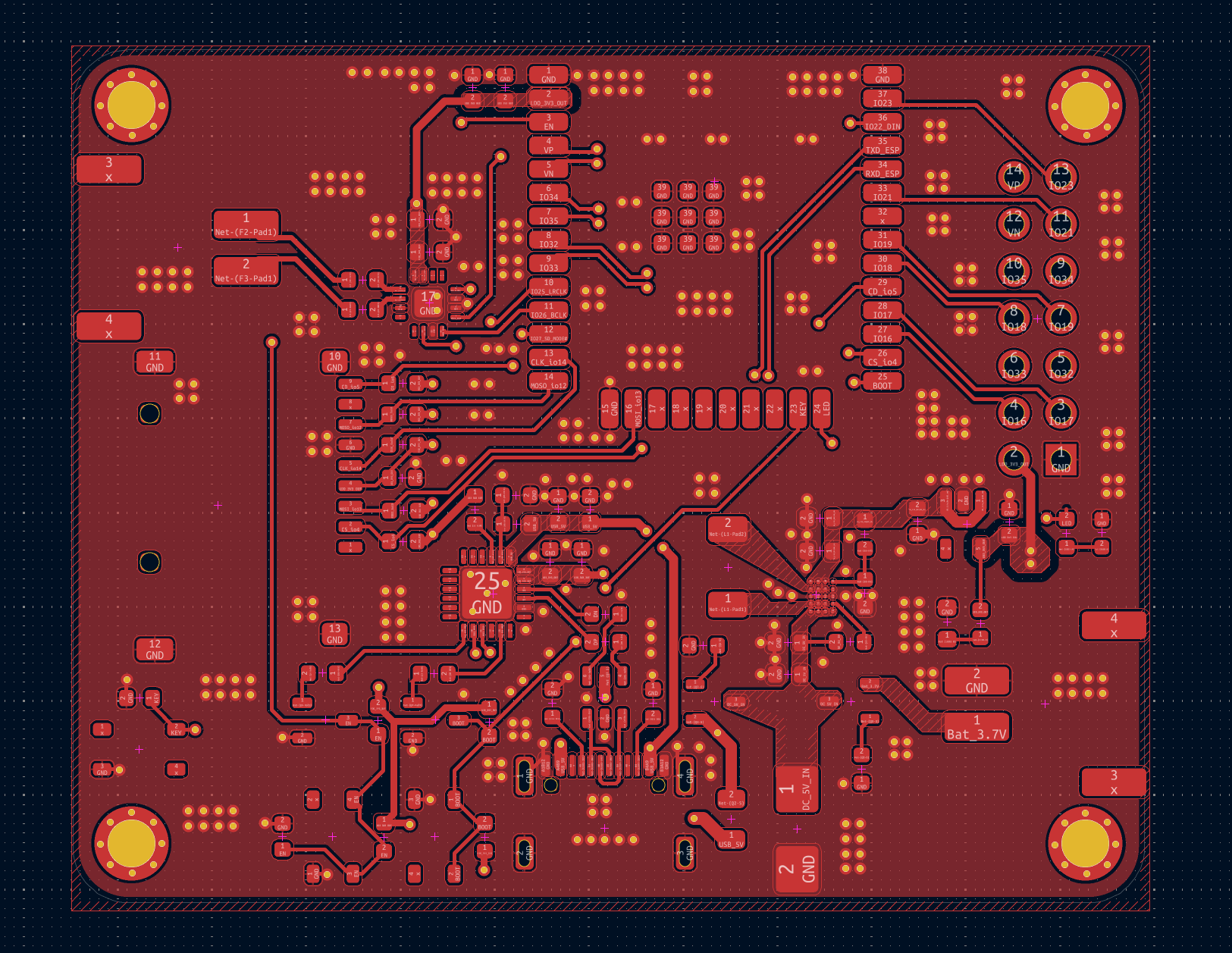

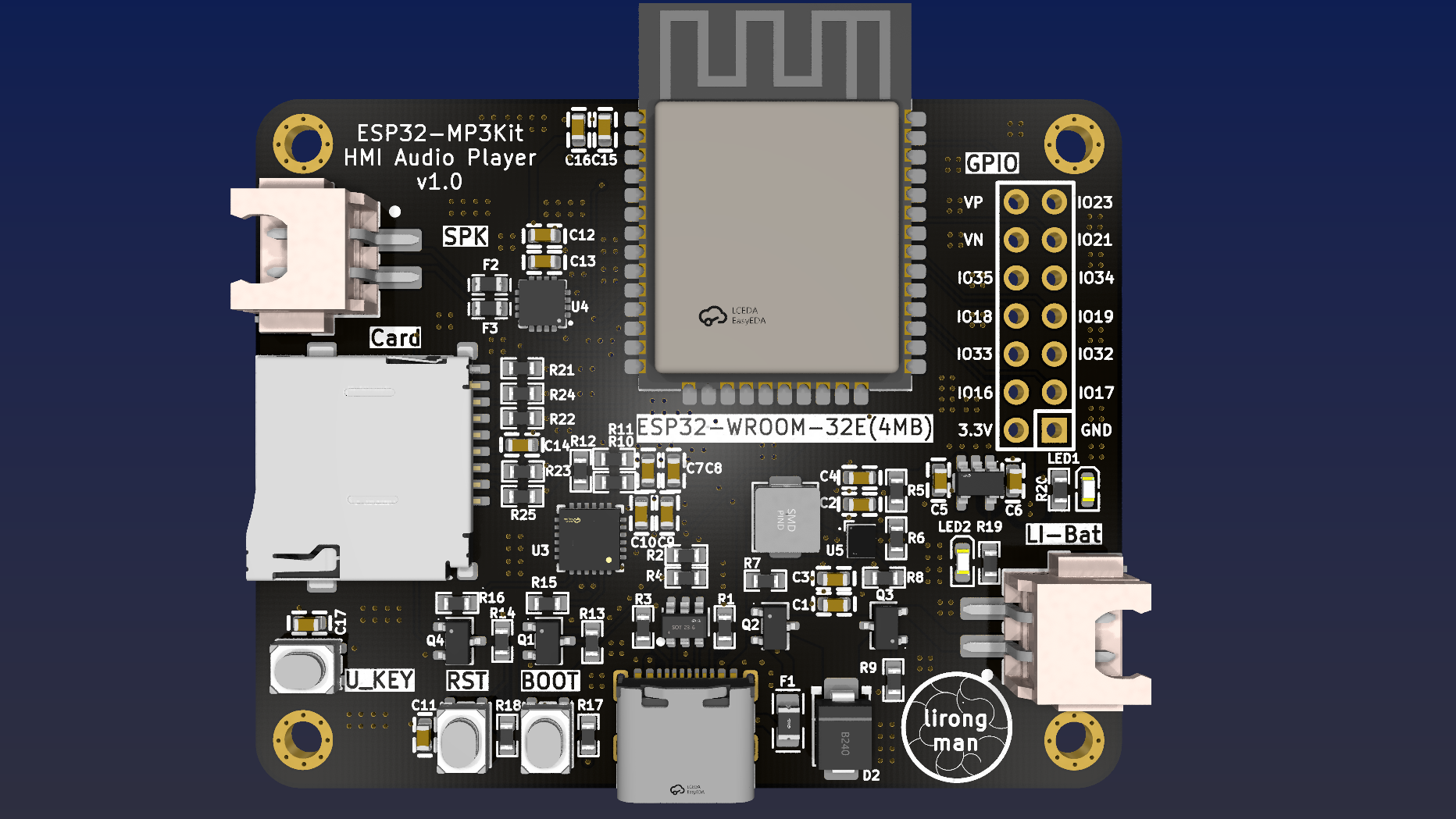

f_PCB

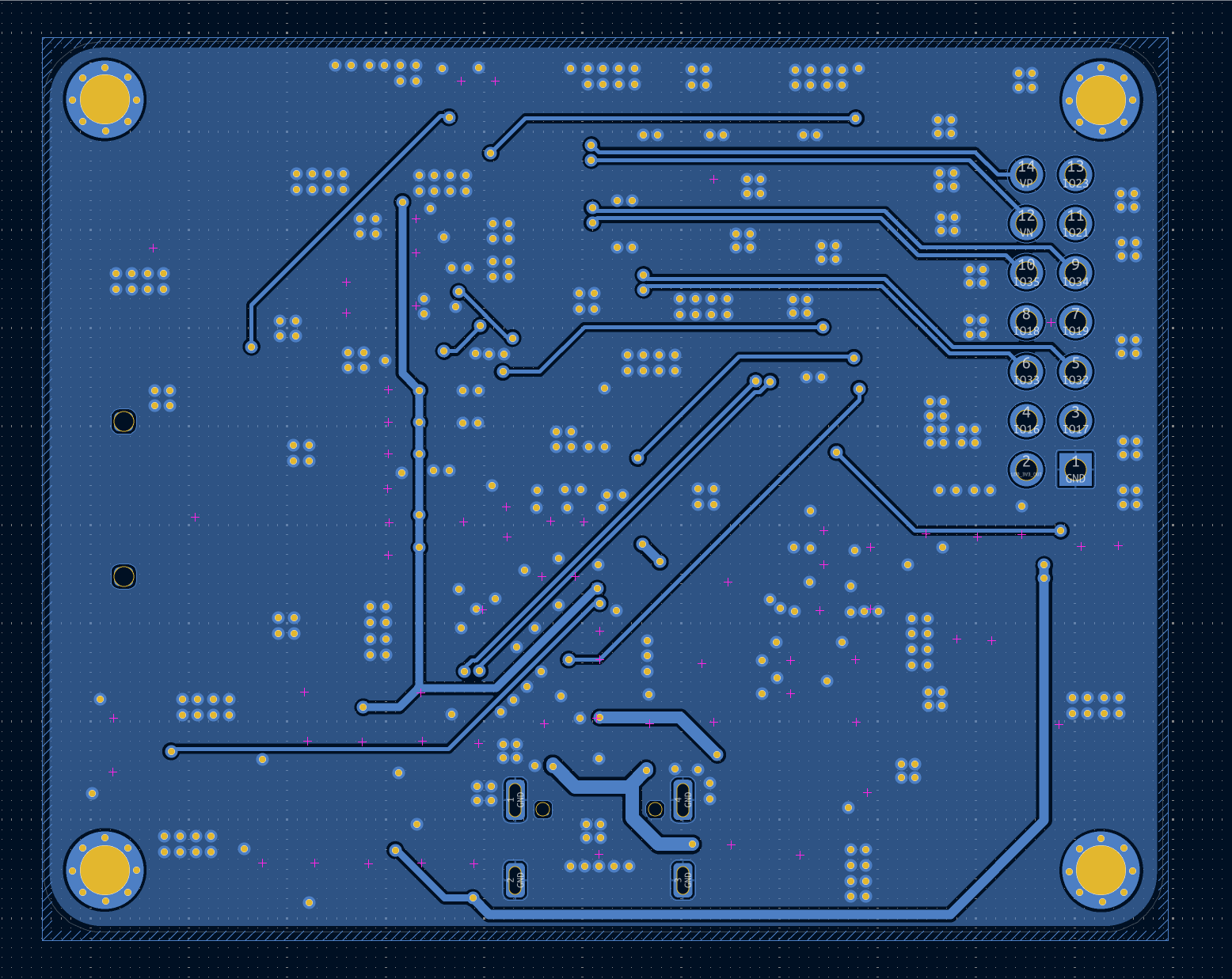

b_PCB
原理图按"电源—USB下载—主控—音频—存储—扩展"分模块绘制，网络命名清晰（如 /IO25_LRCLK、/DC_3.8V_OUT(LDO_IN)），电源域用网络标签分区标注，便于检查电源树。所有芯片的电源引脚就近放置 100nF 去耦电容，并对 3.3V 域集中布置 10µF 储能电容；ESP32 的 strapping 引脚（IO0、EN）配置了 10kΩ 上拉与 1µF 复位延时电容，保证上电时序可靠。

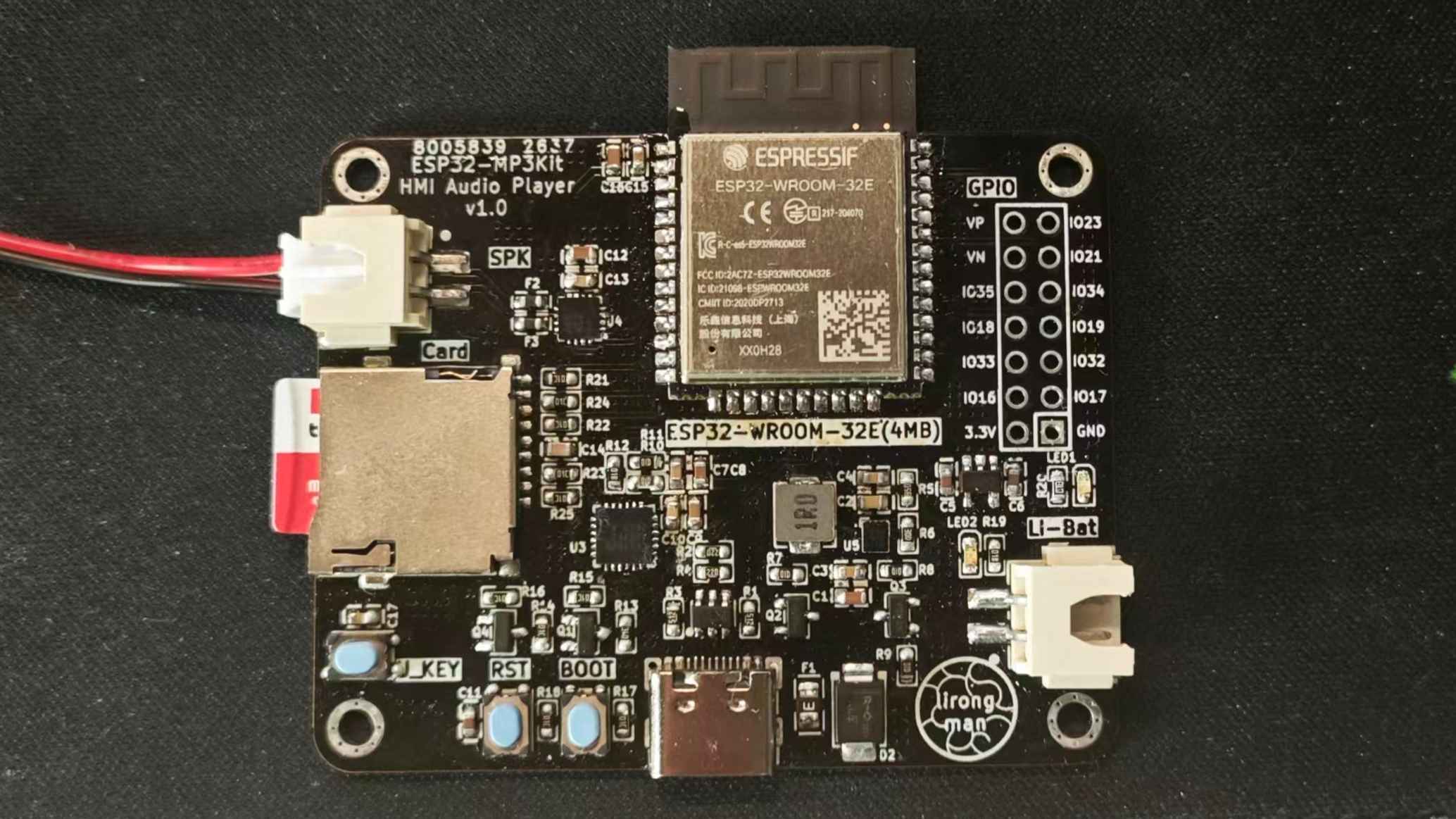

PCB 为 双层板，板框 57.775mm×45.975mm，四角 R3 圆角，默认线宽/间距 0.2mm/0.16mm，共约 450 个过孔。布局上遵循"信号流"原则：USB 座→ESD→保险丝→电源区→主控区依次排布；Class-D 输出的磁珠紧靠功放、靠近扬声器座，环路最短；晶振类敏感电路不存在（CP2102N 内置振荡），射频模组天线下方及两侧完全净空、铺铜挖空，保证 OTA 性能。地处理上，整板以 17 块 GND 铺铜缝合顶层与底层，功率路径（TPS630250 的输入/输出/功率电感 FXL0420-1R0 回路）用短而宽的铺铜连接，开关网络（SW 节点、FB 分压）面积最小化；3.3V、3.8V、5V 各电源域局部铺铜加粗，压降与温升可控。丝印层面标明了扩展排针每个引脚的信号名（VP/VN/IO16…），方便插接扩展模块时对照。
五、模块主要性能指标和管脚定义
主要性能指标
项目 | 指标 |
供电方式 | USB Type-C 5V（F1 1.5A 保险丝）/ 3.7V 锂电池（XH2.54-2P），USB 优先 |
电源架构 | TPS630250 buck-boost → 3.8V 母线；AP2112K LDO → 3.3V（600mA） |
主控 | ESP32-WROOM-32E-N4：双核 240MHz / 520KB SRAM / 4MB Flash |
无线 | 2.4GHz WiFi 802.11 b/g/n + Bluetooth v4.2 BR/EDR + BLE |
音频输出 | I2S 16/24bit、8~96kHz；Class-D 功放，4Ω 负载 3.3V 供电约 1.5W（5V 可达 3.2W），增益 12dB |
存储 | TF 卡 SPI 模式（1-bit），支持卡插入检测（CD） |
下载/调试 | CP2102N 虚拟串口（≤3Mbps）+ DTR/RTS 一键下载，三按键（RST/BOOT/USER） |
保护 | 1.5A 保险丝、USBLC6-2SC6 ESD、SMBJ12A TVS、Type-C CC 5.1kΩ 下拉 |
指示 | 电源 LED、用户 LED（IO2，蓝色） |
扩展 | 2×7P 2.54mm 排母：12×GPIO + 3.3V + GND |
板卡规格 | 双层板 57.775mm×45.975mm，R3 圆角，约 450 过孔，整板 GND 铺铜 |
主控引脚分配（主要信号）
ESP32 引脚 | 功能 | 说明 |
IO0 / EN | BOOT / 复位 | BOOT、RST 按键 + DTR/RTS 自动下载电路 |
IO22 / IO25 / IO26 | I2S DIN / LRCLK / BCLK | 至 MAX98357A |
IO27 | SD_MODE# | 功放使能/静音、通道选择 |
IO14 / IO13 / IO12 / IO4 / IO5 | SD_CLK / SD_CMD / SD_D0 / SD_CS / SD_CD | TF 卡 SPI + 卡检测（各线 10kΩ 上拉） |
IO1 / IO3 | U0TXD / U0RXD | 至 CP2102N |
IO15 / IO2 | 用户按键 KEY / 用户 LED |
|
IO16、IO17、IO18、IO19、IO21、IO23、IO32、IO33 | GPIO 扩展 | 接 H1 排母，双向 |
IO34、IO35、VP(IO36)、VN(IO39) | GPIO/ADC 扩展 | 接 H1 排母，仅输入 |
六、心得体会
收获主要有三点：一是电源树先行，先算清楚"电池 3.0~4.2V + USB 5V"这两个源如何变成 3.3V/音频功率，再决定用 buck-boost 打底、LDO 收尾的两级结构，比边画边改高效得多；二是库的积累，本次自建了 MP3 符号库/封装库/3D 模型库（含 0402~0805、QFN、SOT、DSBGA、Type-C、TF 卡座等），从立创商城的封装/3D 数据迁移到 KiCad 的过程中深刻理解了焊盘尺寸与钢网、回流焊接的关系，
对后续阶段的建议① 目前电池仅作供电输入，建议阶段2增加充电管理（如 TP4056/TP4054）和电池电压 ADC 分压采样，实现电量显示；② USB 与电池二选一的 PMOS 栅极目前固定接地，两路同时接入时存在对电池反向馈电的风险，建议改为栅极受另一路电源控制或采用理想二极管方案；③ MAX98357A 当前挂在 3.3V LDO 上（约 1.5W 输出），可考虑改挂在 3.8V 母线以提升输出功率并减轻 LDO 电流压力；④ IO12（MTDI，strapping 引脚）上的 10kΩ 上拉在 WROOM 模组上可能影响上电时的 Flash 电压判定，需实测确认或通过 eFuse 固定；⑤ 建议在 3.3V/3.8V/GND 上增加测试点，便于阶段2调试。
