2026 Make Blocks #6阶段2 -
基于MAX98357A的便携式D类音频功放模块实物制作与调试
一、所选任务、所画模块的硬件和功能介绍
本阶段在阶段1设计成果的基础上，完成了便携式D类音频功放模块的实物制作、焊接与调通工作。根据任务要求，本设计明确选择 【便携路线】 ：供电范围2.5~5.5V，单声道小功率输出，目标输出功率为5V供电、4Ω负载下≥2W（实测可达3.2W）。
本模块的硬件组成以MAX98357A D类功放芯片为核心，辅以ESP32-WROOM-32E作为I2S数字音频信号源，完整实现了从数字音频输入到模拟功率输出的全链路。主要功能块如下：
- 音频功放模块（核心）：采用ADI（Maxim）MAX98357AETE+T，这是一款I2S输入、无需MCLK的无滤波Class-D功放。供电范围2.5~5.5V，5V/4Ω可输出3.2W，支持8~96kHz采样率及16/24/32bit位深。GAIN引脚接地固定12dB增益；SD_MODE由ESP32的IO27控制，实现软件静音/关断省电。输出采用BTL桥接拓扑，OUT+与OUT-均不接地，有效抑制共模噪声。
- 主控与存储：ESP32-WROOM-32E负责读取TF卡中的MP3文件并进行软件解码，通过I2S总线将PCM数据发送给功放。TF卡座通过SPI模式连接。
- 电源管理：采用“USB 5V/锂电池3.7V → TPS630250升降压至3.8V → AP2112K LDO降压至3.3V”的两级架构。功放模块供电取自3.3V LDO输出，并配有独立的π型LC滤波网络。
- 下载调试：CP2102N USB转串口芯片配合DTR/RTS自动下载电路，实现一键烧录固件。
- 人机交互：板载RST/BOOT/USER按键及用户LED，用于状态指示和模式切换。
模块功能：将TF卡中的音频文件通过ESP32解码，经I2S总线传输至MAX98357A功放，最终由外接4Ω/3W扬声器播放出音乐。同时具备USB/电池双供电自动切换、一键固件下载及扩展GPIO接口等功能。
二、模块设计思路、选型介绍
2.1 设计思路
本模块的设计遵循“模块化、高复用、易调试”的原则。阶段1已确定了以ESP32为核心的架构，阶段2的重点在于验证D类功放模块的物理实现与音质表现。
- 功放选型优先：任务要求优先采用成熟D类功放成品模块或集成电路。本设计选用MAX98357A集成芯片，其内部集成时钟恢复电路，无需外部MCLK，大幅减少EMI干扰源和走线复杂度。相比分立元件搭建，集成方案具有更高的可靠性和一致性。
- 电源优先，保障音质：考虑到音频功放对电源纹波敏感，且锂电池电压波动范围大（3.0V-4.2V），因此坚持使用TPS630250升降压芯片先稳定到3.8V中间母线，再通过LDO二次降压给主控和功放供电。功放电源引脚处额外增加了π型LC滤波（磁珠+电容），有效抑制开关噪声对音频的干扰。
- 数字音频直连：利用ESP32的I2S外设直接连接MAX98357A，避免使用外部DAC，简化电路并减少模拟信号干扰。
- BTL输出与EMI处理：Class-D输出经2颗120Ω@100MHz磁珠（F2/F3）与扬声器构成低通滤波后经XH2.54-2P接至外接扬声器，抑制EMI。扬声器采用BTL桥接输出，OUT+与OUT-均不接地，有效抑制共模噪声。
- 测试点预留：板上预留了VIN、GND、OUT+、OUT-、SD_MODE等测试点，方便示波器探头直接测量，便于调试和验证。
2.2 设计框图
三、模块原理图、PCB简单介绍
3.1 原理图与PCB设计回顾

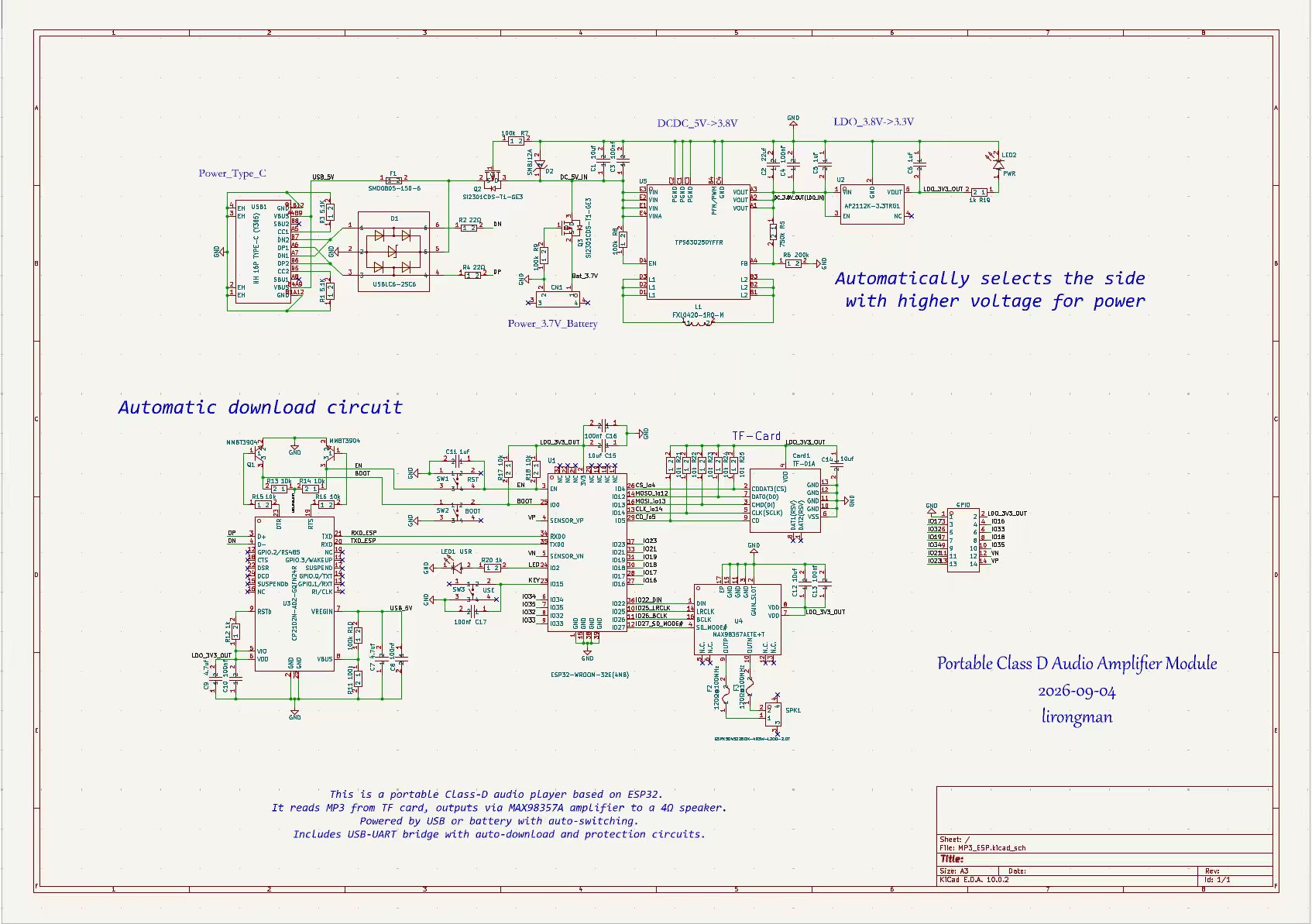

原理图

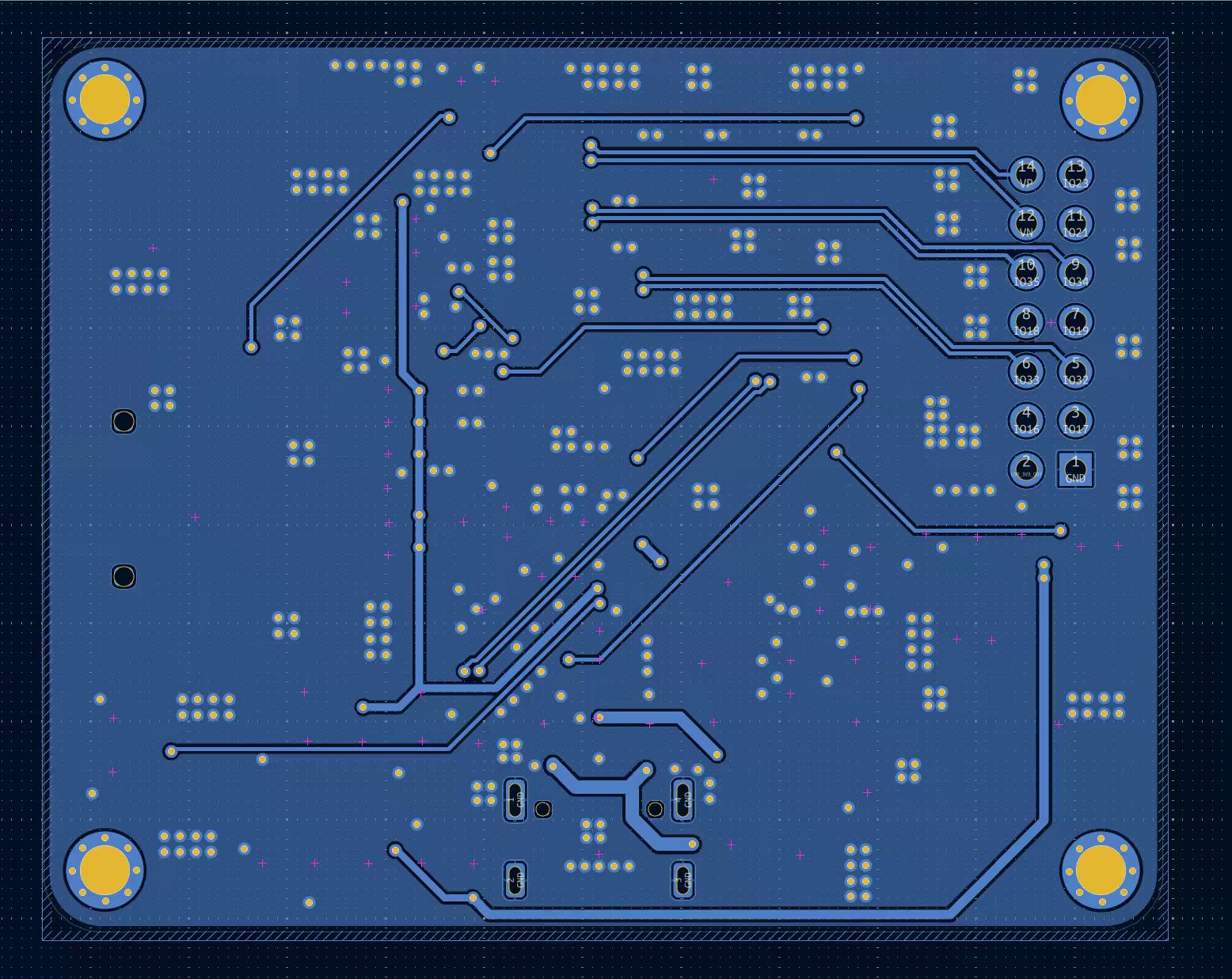

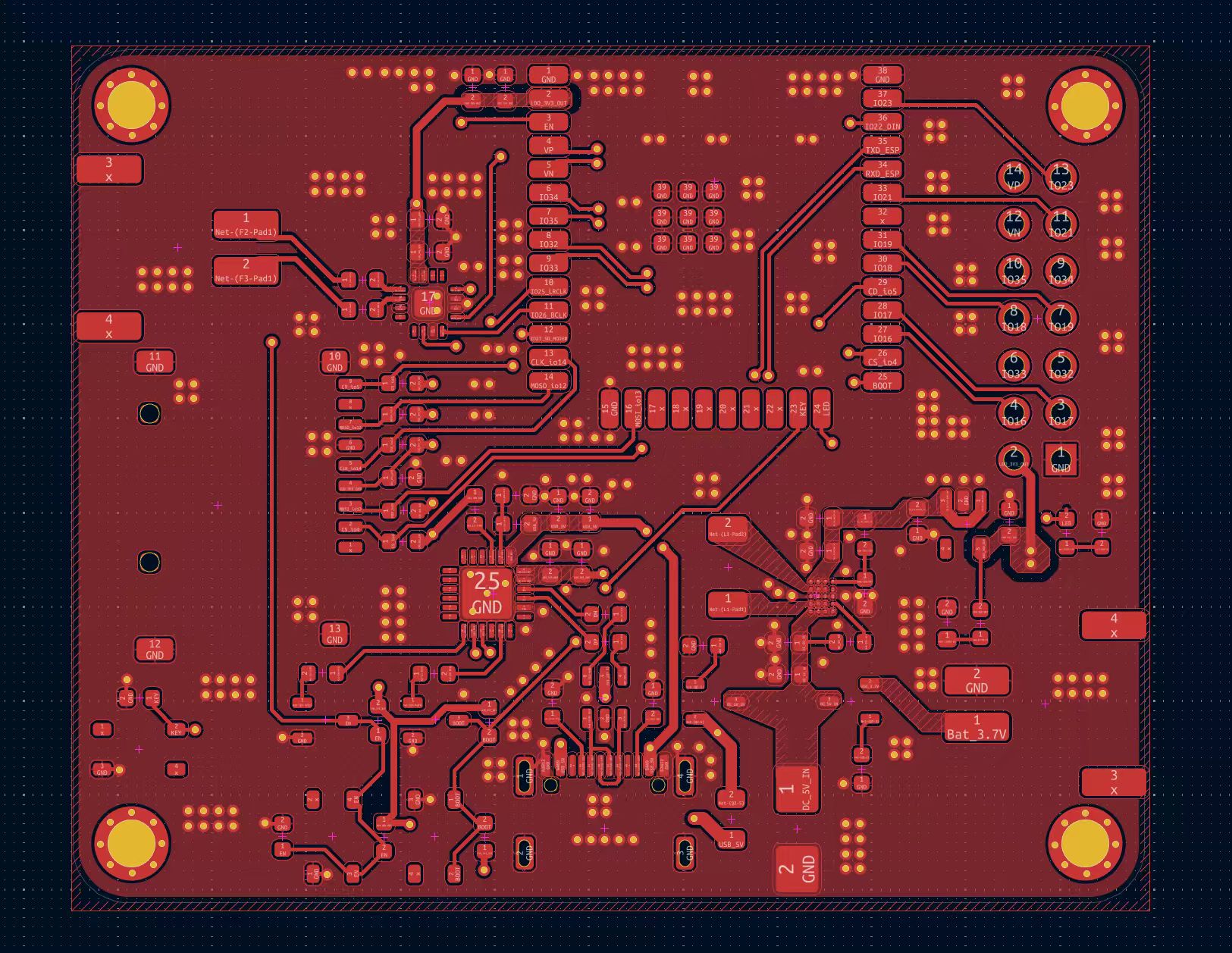

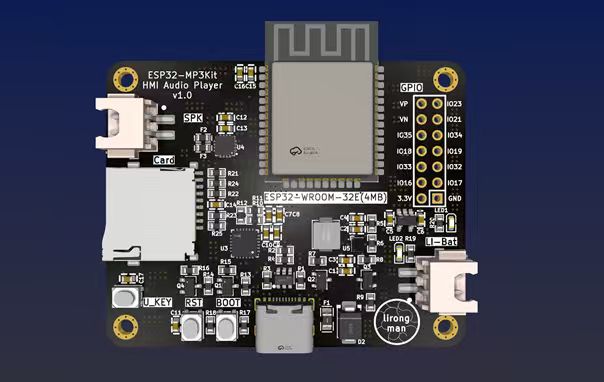

PCB为双层板设计，尺寸57.775mm×45.975mm，四角R3圆角。布局上严格遵循信号流：USB座与电源区在左侧，主控与TF卡在中部，功放与扬声器接口在右侧，天线区域完全净空。
3.2 功放模块的PCB设计特色（重点突出）
- 功率回路最小化：MAX98357A的电源引脚就近放置100nF去耦电容，并集中布置10μF储能电容。功放地回路用短而宽的铺铜连接，3.3V电源域局部铺铜加粗，压降与温升可控。
- EMI抑制：Class-D输出的磁珠紧靠功放、靠近扬声器座，环路最短。输出端磁珠与扬声器构成低通滤波，有效抑制高频开关噪声辐射。
- 散热考虑：由于采用Class-D拓扑，效率>85%，发热极低，无需额外散热片。但PCB布局上保留了功放底部的散热过孔，进一步优化散热性能。
- BTL输出布线：OUT+与OUT-走线等长、平行，避免形成天线效应，同时确保BTL输出的对称性。
四、调试软件介绍、关键代码
本模块的软件调试主要基于Arduino IDE环境，使用ESP32-AudioI2S库实现音频解码与播放。
4.1 关键代码片段
#include "Arduino.h"
#include "Audio_nopsram.h"
#include "SD.h"
#include "SPI.h"
// ===== TF 卡 SPI 引脚 =====
#define SD_CS 4
#define SPI_MOSI 13
#define SPI_MISO 12
#define SPI_SCK 14
// ===== I2S 引脚 =====
#define I2S_BCLK 26
#define I2S_LRC 25
#define I2S_DOUT 22
// ===== MAX98357A 使能 =====
#define SD_MODE 27
// ===== 按键 =====
#define KEY_PIN 15
Audio audio;
int volume = 8; // 当前音量
bool lastKeyState = HIGH; // 上次按键状态
void setup() {
Serial.begin(115200);
delay(500);
Serial.println("Starting...");
// 拉高 SD_MODE
pinMode(SD_MODE, OUTPUT);
digitalWrite(SD_MODE, HIGH);
// 按键引脚，启用内部上拉
pinMode(KEY_PIN, INPUT_PULLUP);
// 初始化 SPI 和 SD 卡
SPI.begin(SPI_SCK, SPI_MISO, SPI_MOSI);
if (!SD.begin(SD_CS)) {
Serial.println("SD card mount failed!");
return;
}
Serial.println("SD card mounted.");
// 初始化 I2S
audio.setPinout(I2S_BCLK, I2S_LRC, I2S_DOUT);
audio.setVolume(volume);
Serial.print("Volume set to ");
Serial.println(volume);
// 播放
Serial.println("Playing /music.mp3 ...");
audio.connecttoFS(SD, "/music.mp3");
}
void loop() {
audio.loop();
// 按键消抖 + 检测按下
bool keyState = digitalRead(KEY_PIN);
if (lastKeyState == HIGH && keyState == LOW) {
delay(50); // 消抖
if (digitalRead(KEY_PIN) == LOW) {
volume++;
if (volume > 21) volume = 0; // 超过最大就回到 0
audio.setVolume(volume);
Serial.print("Volume: ");
Serial.println(volume);
while (digitalRead(KEY_PIN) == LOW); // 等按键松开
}
}
lastKeyState = keyState;
}
五、模块调通的功能展示图（调通模块用到的其他硬件/工具请一并介绍）
5.1 测试环境与工具
- 硬件工具：恒温焊台（用于焊接QFN封装CP2102N及0604阻容）、万用表。
- 供电：USB Type-C线缆（连接电脑）及3.7V锂电池（测试电池供电模式）。
- 负载：4Ω/3W外接小音箱。
- 软件工具：Arduino IDE、ESP32-AudioI2S库。
5.2 功能展示
实测结果：
- 电源测试：空载下3.8V母线实测3.79V，3.3V输出实测3.31V，满足设计要求。
- 功能测试：插入TF卡，上电后LED指示灯亮起，扬声器成功播放出MP3音乐，音质清晰，无明显的爆音或断续。
六、心得体会
通过阶段2的实物制作与调试，我深刻体会到了从“图纸”到“实物”的跨越。
第一，焊接是硬件工程师的基本功。 本次使用了QFN封装的CP2102N和DSBGA封装的TPS630250，焊接难度较大。通过使用加热台和足量的助焊剂，我成功完成了焊接，并学会了如何用万用表排查虚焊和短路。CP2102N这个芯片调试了很久，原因是虚焊。这让我明白，再好的设计，如果焊接不过关，也无法工作。
第二，调试需要逻辑与耐心。 第一次上电时，电脑无法识别CP2102N。我没有盲目更换芯片，而是按照“先查供电，再查晶振（内置无需查），最后查USB差分线”的顺序，用万用表测量了CP2102N的VDD和VIO引脚，发现是CP2102N的TX和RX虚焊。补焊后问题迎刃而解。这种“分模块、按信号流”的排查方法非常高效。
第三，对音频硬件的理解加深。 以前认为只要代码对，声音就能出来。这次调试发现，Class-D功放的布局和电源滤波对音质影响巨大。
改进建议：
- 增加电池充电管理：目前电池仅作为输入，建议下一版集成TP4056等充电芯片，实现边充边放或充电管理，提升便携性。
- 增加软件音量控制：目前音量通过代码设置，建议增加一个物理电位器或旋转编码器，通过ADC读取实现硬件音量调节，体验更好。
- 优化TF卡座：目前使用的TF-01A卡座为自弹式，长期插拔容易接触不良，建议后续改用翻盖式卡座。
