活动报告：基于 MAX32662 的“小黄人”实时变声器

项目名称： 感知自定义

核心硬件： ADI MAX32662 开发板

指导思想： 通过数字信号处理（DSP）实现音频频率搬移，模拟经典卡通角色声音。

1. 项目介绍

本项目设计并实现了一个基于 MAX32662 微控制器的实时音频处理系统——“小黄人”变声器。

通过 I2S 接口采集 MEMS 麦克风的原始语音信号，利用 DMA 乒乓缓存机制（Ping-Pong Buffer）进行无缝处理，通过算法改变声音的音调（Pitch），最后经由 I2S 功放实时输出。该项目展示了嵌入式系统在低功耗音频流处理中的应用潜力。

2. 硬件简介

系统采用全数字 I2S 链路，保证了音频传输的抗干扰能力。

模块名称	型号	职能描述
主控核心	MAX32662	基于 Arm Cortex-M4F，集成高效 DMA 和 I2S 控制器。
音频输入	INMP441	全数字 MEMS 麦克风，通过 I2S 输出 24位/32位采样数据。
音频输出	MAX98357A	无滤波器 Class-D 功放，直接驱动扬声器，支持 I2S 协议。
电源/调试	ADI 开发板	提供稳定的 3.3V 供电及 DAP-Link 调试接口。

3. 设计思路介绍

3.1 系统架构

本系统采用全双工音频流架构，逻辑框图如下：

3.2 变声原理

“小黄人”声音的核心特征是高音调。

在提供的代码中，通过 read_index = (i * 2) % length 实现了2倍频抽样处理。通过跳跃式读取采样点，缩短了波形周期，从而在听感上提升了音调，使声音变得尖锐、急促，达到模拟小黄人的效果。

4. 原理图与 PCB 设计介绍

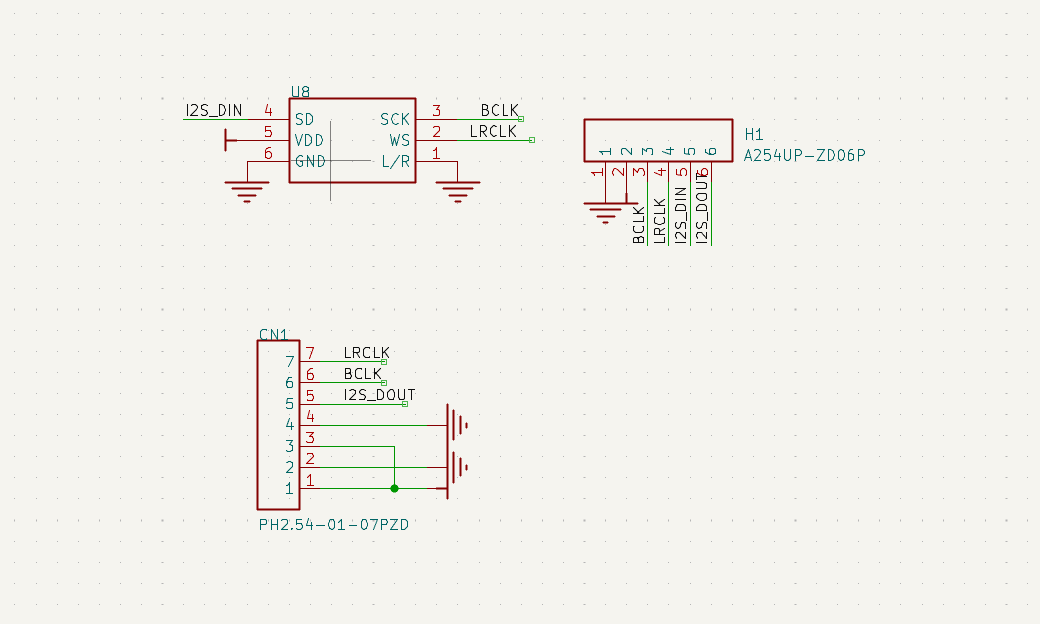

原理图设计：
- I2S 总结总线： 麦克风与功放共用 SCK（时钟）和 WS（选通）信号，SDI 连接麦克风数据，SDO 连接功放数据。
- 电源规划： MAX32662 采用 3.3V 供电.

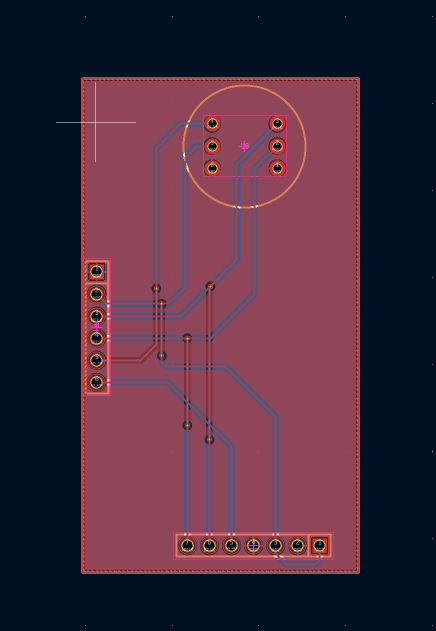

PCB 布局

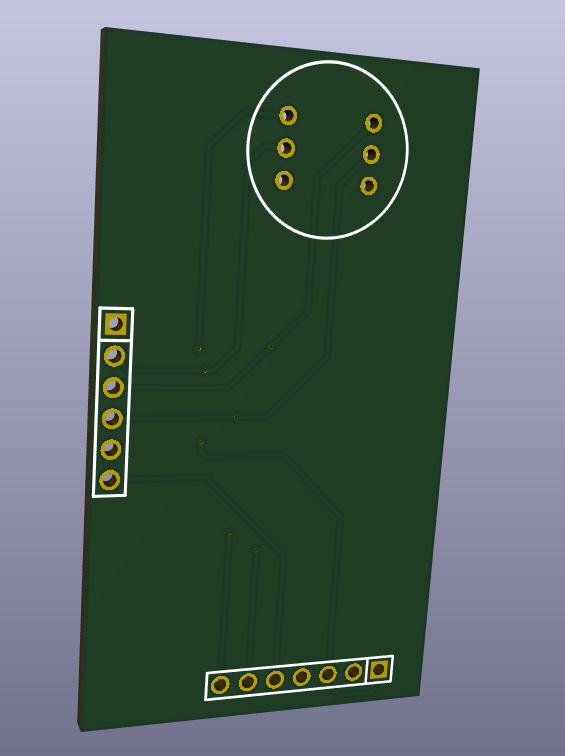

3D效果图

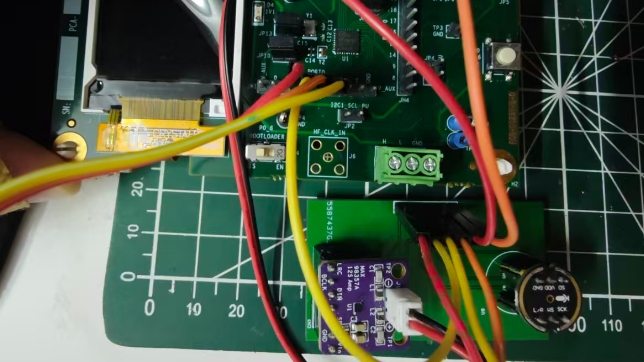

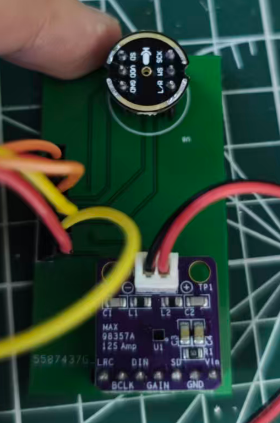

焊接实物连接

5. 软件主要代码说明

软件核心在于 DMA 乒乓缓存 与 变声算法 的结合。

5.1 变声核心算法

该函数实现了数据的增益放大与音调搬移：

void process_audio_gain(int32_t* buffer, int length) {
    int32_t temp_buffer[BLOCK_SIZE];
    // 降位处理与备份for(int i = 0; i < length; i++) {
        temp_buffer[i] = buffer[i] >> 8;
    }

    for (int i = 0; i < length; i++) {
        // 关键：通过 (i * 2) 实现抽样加速，提升音调int read_index = (i * 2) % length;
        int32_t sample = temp_buffer[read_index];
        sample = sample * 2; // 增益放大// 幅度限幅（防止破音）if (sample > 8388607)  sample = 8388607;
        if (sample < -8388608) sample = -8388608;
        buffer[i] = sample << 8;
    }
}

5.2 DMA 乒乓机制

在 main 循环中，通过双缓存切换实现“边收边发”：

当 Ping 块由 DMA 接收满后，CPU 对 Ping 进行变声处理。
同时，DMA 启动将处理好的 Pong 块发送，并接收新的数据到 Pong 块。
这种“流水线”操作保证了音频输出的连续性，不会出现“咔哒”断裂声。

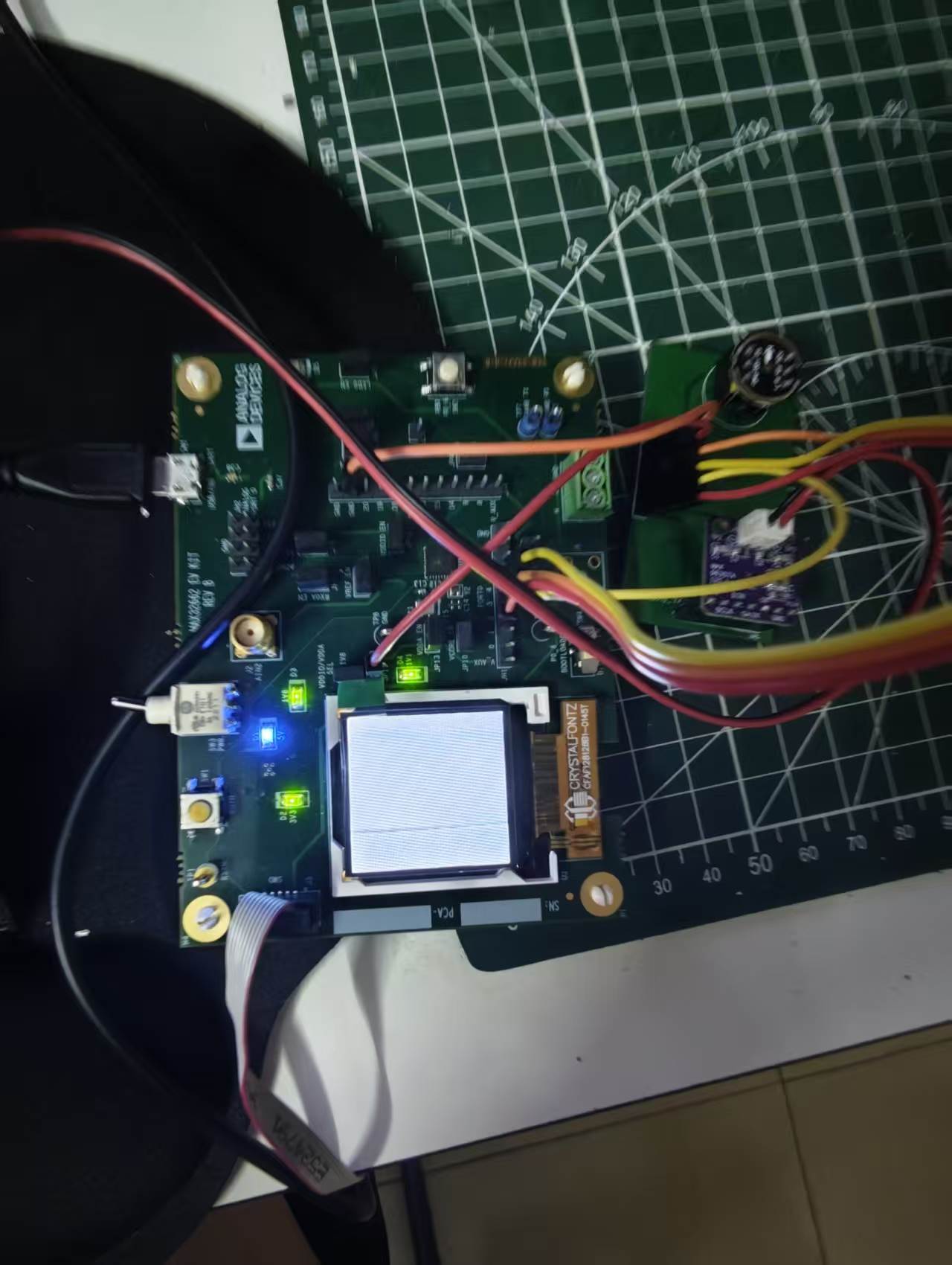

6. 硬件功能演示

上电自检： 串口打印 --- Real-Time I2S Ping-Pong Debugging ---，初始化 I2S 接口。
实时采集： 说话者对着 INMP441 麦克风说话，系统捕捉原始 32位语音数据。
实时处理： MAX32662 内部 DSP 算法迅速将音频音高提升。
最终输出： 扬声器实时播放出尖细的“小黄人”语调，延迟极低（取决于 BLOCK_SIZE，当前设置下几乎无感知）。
