2026 ADI机器控制设计竞赛 - 基于ADMT4000模块实现掉电位置记录和角度测量

内容介绍

本项目主要基于 ESP32 和 ADMT4000 的高精度多圈磁绝对位置监控系统。该系统利用 ADMT4000 的 True Power-On 特性，实现了在断电情况下仍能记忆旋转圈数的功能。系统能够实时捕获旋转角度和累计圈数，通过软件算法实现“稳态检测”与“相对位移计算”。下面为控制流程图，通过网页来控制步进的精确旋转和网页显示绝对圈数和角度，在角度发生变动的情况下显示相对角度变化量，方便对比ADMT4000传感器显示的是否准确。步进电机是42步进电机，直接控制每步角度太大，所以用了一个DM542C驱动器，驱动细分数设置为10000，这样每个脉冲控制的旋转角度为0.036度，但是ADMT4000的精度是±0.25度，所以在网页控制上就只设置了10步0.36度和一圈360度。由于0.36度和0.25度不成比例，实际测量偶尔有点跳动，影响不大。这个模块也可以通过多圈的方式来提高精度，不仅如此，旋转角度看似0.25度很大，换算到导程10mm的丝杆运动上精度可以达到6.9um这已经非常高了，普通机械精度一般为50um。

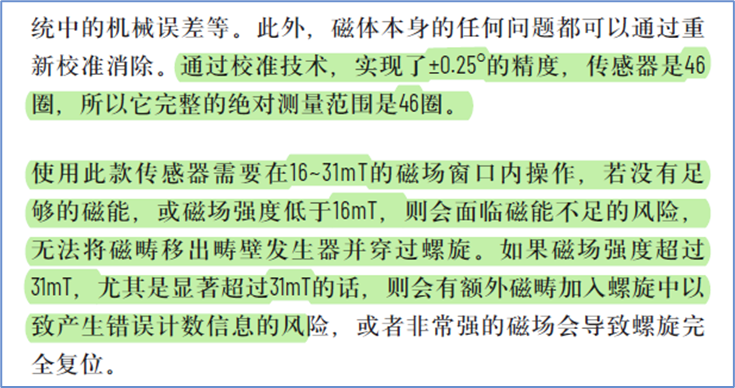

下面先说一个很重要的使用注意事项，必须使用径向磁铁，否则会报错，从而无法获取准确的圈数和角度数值，磁场强度有条件可以用特斯拉计测测，没有的话用常见的1-2mm厚度磁铁都可以。下图为官方手册推荐的磁场强度。同时注意，不要忘记给模块插上USB供电。

硬件介绍

主控器 (ESP32)：负责 WiFi 热点建立、Web Server 运行、SPI 传感器读取及 PWM 脉冲生成。

传感器 (ADMT4000)：ADI 公司生产的高精度多圈绝对值磁编码器，支持最高 46 圈计数及 0.25度的测量精度。

步进电机 & 驱动器：执行机构，采用 10000 细分配置，由 ESP32发送高频脉冲驱动。

磁铁：安装于电机轴端，为传感器提供 16 mT 至 31 mT 的工作磁场。

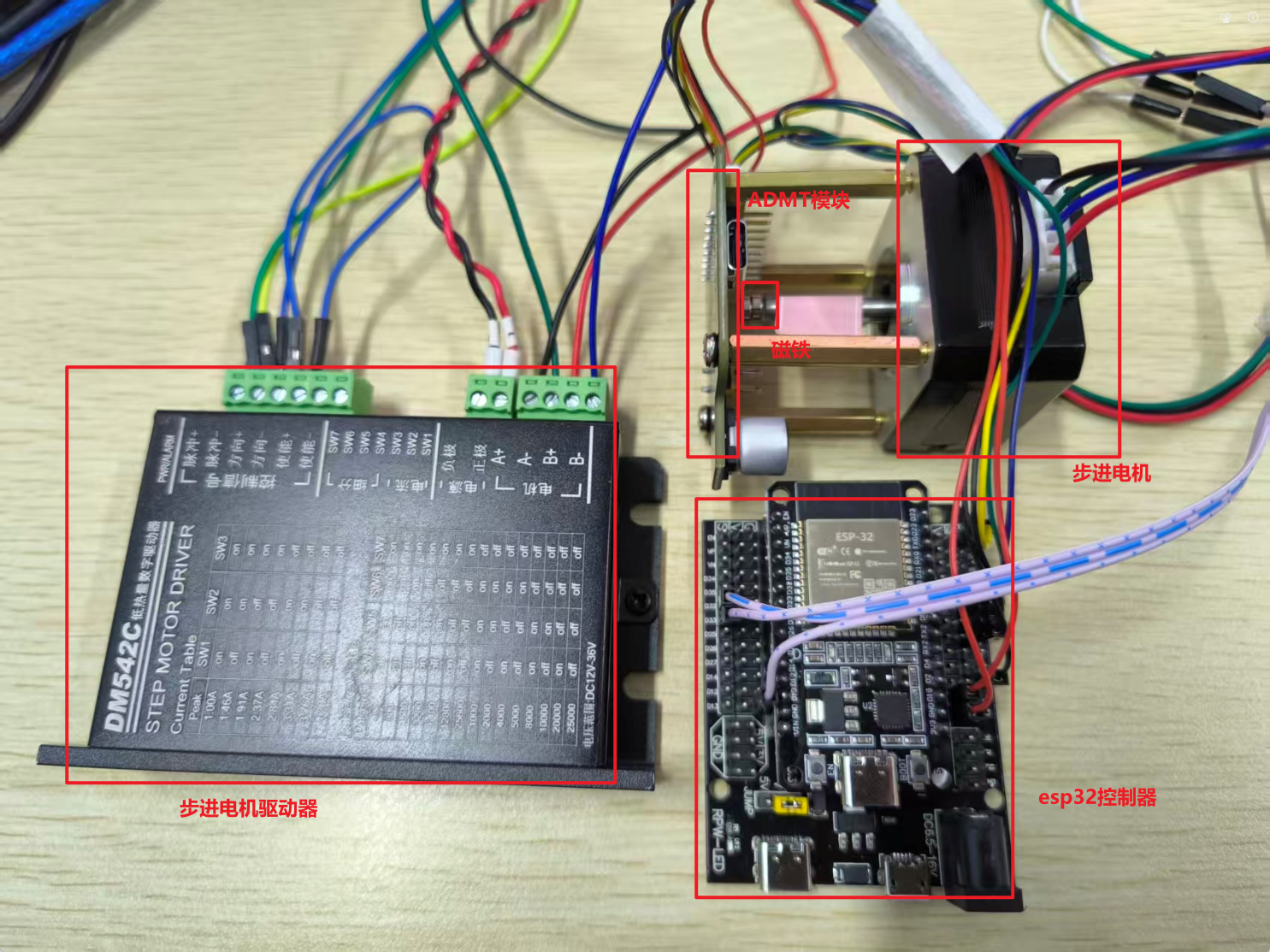

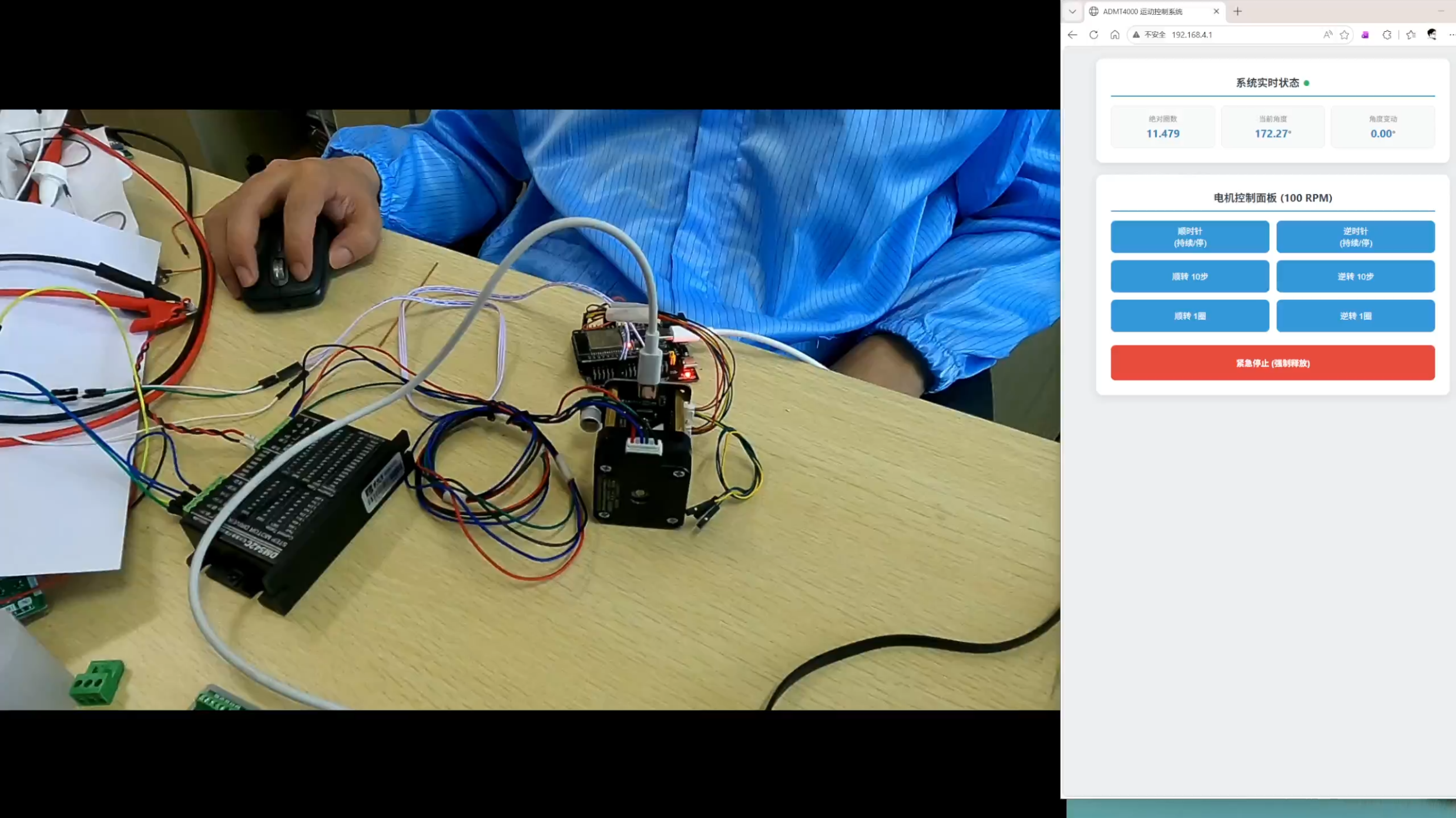

演示图片

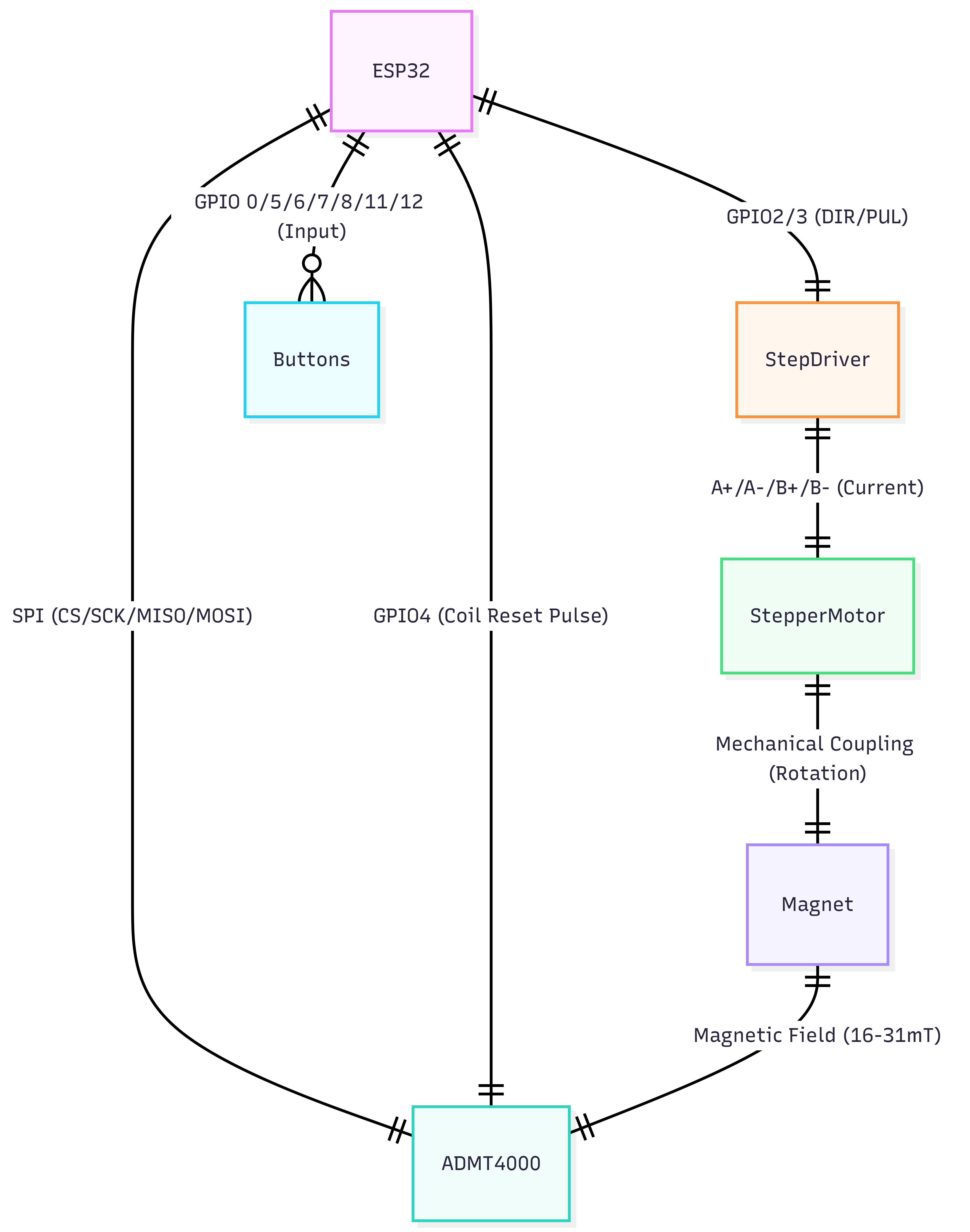

方案框图 + 设计思路

设计思路：采用“感知-运算-反馈”的闭环思维。

感知层：利用 SPI 接口每 200ms 采集一次传感数据，确保位置跟踪不丢失。

交互层：基于 AJAX 的异步轮询机制，让 Web 页面每 500ms 自动获取 JSON 数据，实现数据的“无刷新”实时显示。

驱动层：针对 100 RPM 的高速需求，优化 PULSE_DELAY 逻辑，确保脉冲输出的平稳性。

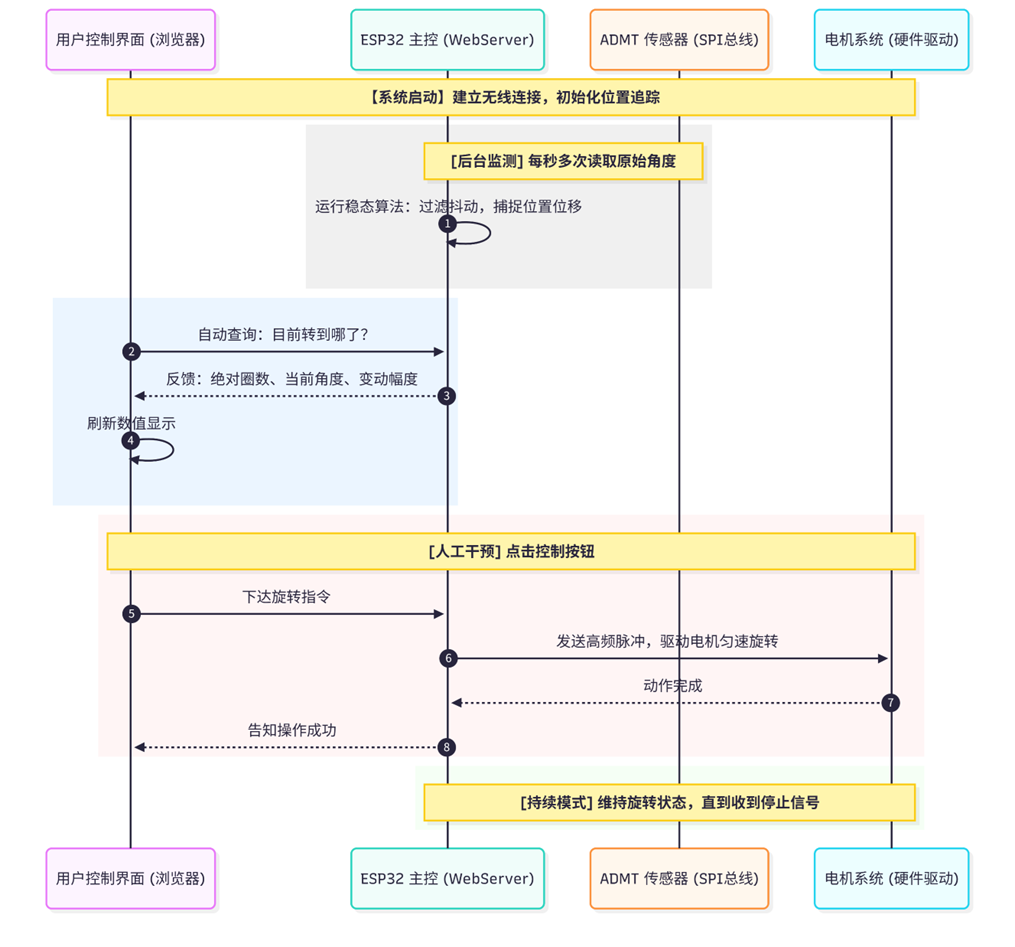

软件流程图 + 关键代码说明

软件流程描述

系统启动后，ESP32 进入循环：同步监听 Web 指令请求，同时异步刷新传感器位置。若收到运动指令（如转一圈），则进入同步阻塞模式发送指定数量的脉冲。

关键代码：稳态识别算法

该算法用于过滤传感器静止时的噪声，并捕捉明显的角度变动：

// 算法逻辑：变动量超过阈值即视为运动

if (fabs(current_total_deg - potential_stable_deg) > STABLE_THRESHOLD_DEG) {

    potential_stable_deg = current_total_deg;

    stability_start_time = millis();

    is_moving = true;

} else if (is_moving && (millis() - stability_start_time >= STABLE_TIME_MS)) {

    // 持续稳定 3 秒后，记录新的稳定点

    last_stable_total_deg = current_total_deg;

    is_moving = false;

}

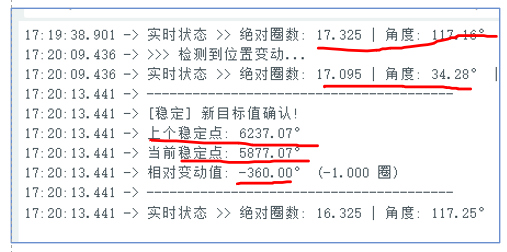

串口调试输出监测

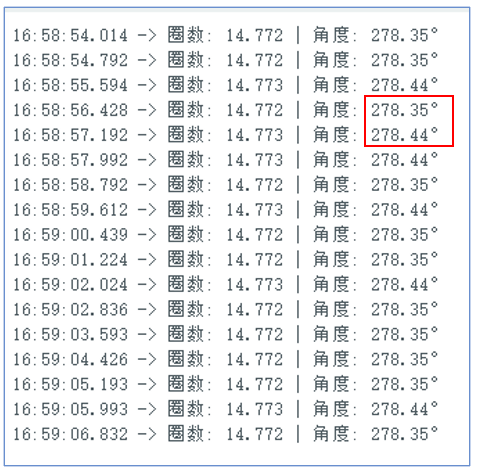

静态角度测量的偏差

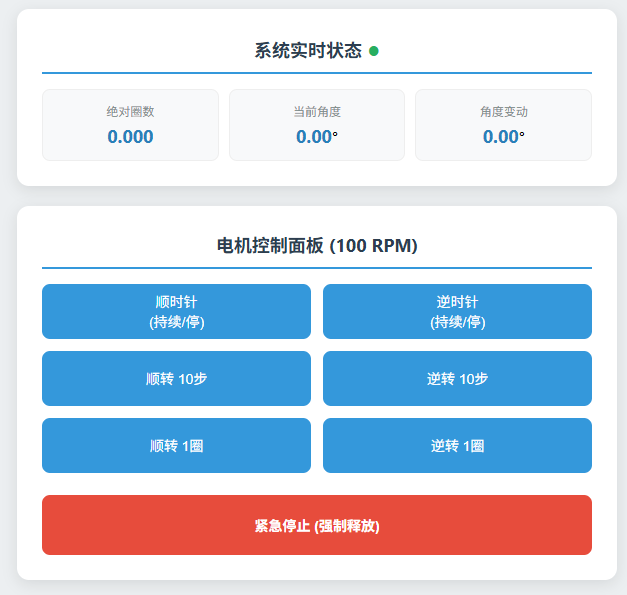

设计的网页控制UI

Web监控：界面显示“绝对圈数”、“当前角度”及“角度变动”。正常工作时，指示灯为绿色；电机转动时，指示灯变为橙色。

精准控制：通过按钮可实现电机的顺/逆时针持续运转，以及精确到 10 步或 1 圈的定量移动。

实时采集控制可以观看视频操作演示。

遇到的难点及解决方法

难点：磁场强度 (Radius) 读数不稳定。

现象：读数在 1 和 65535 之间跳变。

解决方法：识别出这是 SPI 时序错位及无符号整数溢出导致的。通过在代码中加入延迟补齐位、优化 read_registers_dual 调用，并最终在 UI 层隐藏该调试参数，转而通过角度的连续性来侧面验证磁场质量。

难点：高速运动 (100 RPM) 导致 Web 响应变慢。

解决方法：在电机驱动循环中适时加入 yield() 函数，让出 CPU 权限给后台网络堆栈，防止浏览器连接超时。

具体操作可以参考附件完整代码

心得体会

技术收获：深入掌握了 ADMT4000 的 SPI 通讯细节（尤其是 16 位对齐与 CRC 校验）以及 ESP32 处理异步 Web 请求的机制。ADMT4000的无接触圈数角度设计理论上无限寿命，加之掉电记录功能，可以用在很多要求相对复杂的场景，例如电控和手控的场景，现有的一些传感器在自动控制关闭后，如果人为手动改变位置，自动机械启动往往需要复位，操作不当的复位往往导致机械碰撞，无接触的设计还可以用来对一些老旧无编码器的设备进行改造，传统编码器连接必须要需要机械连接相比而言就不那么方便了。

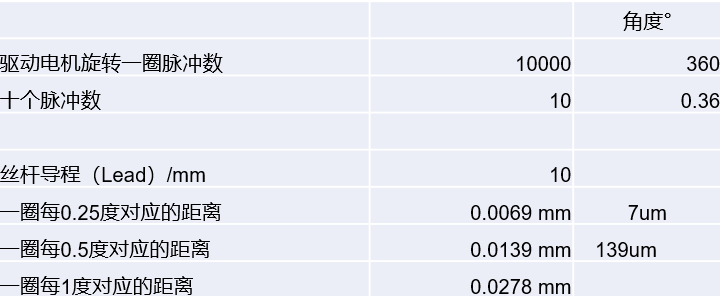

精度换算

意见建议：在进行高细分步进控制时，硬件定时器或 RMT 外设比软件 delayMicroseconds 更适合产生超高频脉冲。

总结：项目成功实现了从底层硬件驱动到上层 Web 交互的全栈打通，验证了绝对值磁编码器在工业自动化中的可靠价值。
