基于RP2040的语音控制跳跃游戏项目总结报告

一、所选任务介绍

本项目选定的任务是实现一个基于语音识别的游戏控制系统，具体要求是使用能量、时长与间隔规则识别两个简单口令（"开始"和"返回"），并能够在菜单与游戏内都用语音触发，同时在屏幕上提示识别结果。

在实际实现中，我选择了两个更具游戏性的口令："JUMP"（跳跃）和"RESTART"（重开）。这两个口令通过语音时长的差异进行区分，能够完整地控制一个类似谷歌浏览器恐龙游戏的跳跃游戏。该任务的核心挑战在于在资源有限的嵌入式系统（RP2040）上实现高效的语音识别，并将其无缝集成到游戏系统中，提供流畅的用户体验。

二、项目介绍

本项目是基于树莓派RP2040微控制器开发的语音控制跳跃游戏系统。系统通过麦克风采集用户语音信号，利用语音时长的特征差异来识别不同的控制指令，驱动LCD显示屏上的游戏角色进行跳跃或重新开始游戏。

项目采用极简的语音识别算法，不依赖复杂的神经网络或庞大的语音模型，而是巧妙地利用了人类发音时长的自然差异。通过学习阶段，系统记录用户说出"跳"和"R重开T"两个口令的时长特征，然后根据时长的相对长短建立识别阈值，在游戏运行时实时识别用户指令。

游戏本身是一个经典的自动奔跑跳跃游戏：一个蓝色的恐龙角色在地面上奔跑，仙人掌障碍物不断从右侧出现，玩家需要在适当的时候发出"JUMP"指令让恐龙跳跃避开障碍物。当恐龙碰撞到障碍物时游戏结束，此时可以发出"RESTART"指令重新开始游戏。整个游戏过程完全通过语音控制，无需按键操作，提供了独特的交互体验。

系统还集成了实时显示功能，在屏幕左上角显示最近识别到的指令，在右上角显示当前得分，让用户能够直观地了解语音识别的效果和游戏进度。

三、硬件介绍

本项目使用的硬件组件主要包括：

1. RP2040微控制器开发板

RP2040是树莓派基金会推出的一款低成本、高性能的双核ARM Cortex-M0+微控制器。它具有以下特点：

• 双核处理器，运行频率高达133MHz
• 264KB SRAM和2MB板载Flash存储
• 丰富的外设接口，包括SPI、I2C、UART、ADC、PWM等
• 支持MicroPython编程，适合快速原型开发
• 低功耗设计，适合电池供电的便携应用

3. 麦克风模块

• 类型：模拟输出麦克风
• 连接方式：通过ADC接口连接
• 功能：采集用户的语音信号，将声波转换为模拟电压信号供RP2040采样

四、方案框图和项目设计思路介绍

4.1 系统总体框图

┌─────────────┐
│   用户语音   │
└──────┬──────┘
       │ 声波
       ↓
┌─────────────┐
│  麦克风模块  │
└──────┬──────┘
       │ 模拟信号
       ↓
┌─────────────┐
│  ADC采样    │ (RP2040)
└──────┬──────┘
       │ 数字信号
       ↓
┌─────────────────────────┐
│   语音处理与识别模块     │
│  - 能量检测             │
│  - 时长计算             │
│  - 阈值判定             │
└──────┬──────────────────┘
       │ 识别结果
       ↓
┌─────────────────────────┐
│     游戏控制模块        │
│  - 状态管理             │
│  - 碰撞检测             │
│  - 得分统计             │
└──────┬──────────────────┘
       │ 图形数据
       ↓
┌─────────────┐
│  ST7789显示屏│
└─────────────┘

4.2 项目设计思路

本项目的核心设计思路是"简单但有效"，具体体现在以下几个方面：

4.2.1 语音识别策略

没有采用复杂的频域分析或机器学习算法，而是利用了语音的时域特征——时长。这种方法的优势是：

• 计算量小，适合资源受限的嵌入式系统
• 实现简单，代码易于理解和调试
• 响应快速，满足游戏的实时性要求
• 通过学习阶段适应不同用户的发音特点

4.2.2 异步任务架构

采用MicroPython的uasyncio异步编程框架，将系统分解为多个独立的协程任务：

• 语音采集任务（mic_task）：持续监听麦克风输入，计算语音时长，更新识别结果
• 游戏引擎任务（engine_task）：处理游戏逻辑、碰撞检测、图形绘制
• 显示更新任务：实时显示识别结果和游戏状态

这种设计确保了语音识别和游戏运行互不阻塞，保证了系统的流畅性。

4.2.3 状态机设计

系统采用清晰的状态机管理游戏流程：

• LEARN（学习状态）：引导用户录制两个口令，建立识别阈值
• PLAY（游戏状态）：正常运行游戏，响应语音指令
• GAME OVER（结束状态）：显示游戏结束画面，等待重新开始指令

4.2.4 用户反馈机制

• 屏幕左上角实时显示最近识别到的指令（如"JU"、"RE"、"--"）
• 右上角显示当前得分
• 学习阶段显示录制进度和测得的时长数据
• 游戏结束时有明确的提示信息

五、调试软件及使用的编程语言说明、软件流程图及关键代码介绍

5.1 编程语言与开发环境

• 编程语言：MicroPython
• 开发环境：Thonny

5.2 软件流程图

        ┌──────────────┐
        │   系统启动    │
        └──────┬───────┘
               ↓
        ┌──────────────┐
        │  初始化硬件   │
        │ (ADC/SPI/LCD)│
        └──────┬───────┘
               ↓
        ┌──────────────┐     是
        │  进入学习模式  │◄─────────┐
        └──────┬───────┘          │
               ↓                  │
        ┌──────────────┐          │
        │ 提示录制JUMP  │          │
        └──────┬───────┘          │
               ↓                  │
        ┌──────────────┐          │
        │ 采集语音时长  │          │
        └──────┬───────┘          │
               ↓                  │
        ┌──────────────┐          │
        │ 提示录制RESTART│         │
        └──────┬───────┘          │
               ↓                  │
        ┌──────────────┐          │
        │ 采集语音时长  │          │
        └──────┬───────┘          │
               ↓                  │
        ┌──────────────┐          │
        │ 计算识别阈值  │          │
        └──────┬───────┘          │
               ↓                  │
        ┌──────────────┐          │
        │  进入游戏模式  │─────────┘
        └──────┬───────┘
               ↓
     ┌────────────────┐
     │   主循环开始    │
     └───────┬────────┘
             ↓
     ┌────────────────┐
     │ 语音采集任务   │ ──────┐
     │ - 检测声音     │       │
     │ - 计算时长     │       │
     │ - 更新指令     │       │
     └────────────────┘       │
             ↓                │
     ┌────────────────┐       │
     │ 游戏引擎任务   │       │
     │ - 处理指令     │       │
     │ - 移动角色     │       │
     │ - 碰撞检测     │       │
     │ - 绘制图形     │◄──────┘
     └───────┬────────┘
             ↓
     ┌────────────────┐
     │  游戏结束？    │────否──┐
     └───────┬────────┘       │
            是                │
             ↓                │
     ┌────────────────┐       │
     │ 等待RESTART指令│───────┘
     └────────────────┘

5.3 关键代码介绍

5.3.1 语音采集函数（核心算法）

async def capture_voice_profile(is_game=False):
    # 等待声音触发
    while True:
        val = abs(adc.read_u16() - ADC_BIAS)
        if val > MIC_THRESHOLD: break
        await asyncio.sleep_ms(1)

    if is_game: env.instant_jump = True

    start_t = utime.ticks_ms()
    last_act = start_t

    # 持续采样直到完全安静
    while True:
        now = utime.ticks_ms()
        val = abs(adc.read_u16() - ADC_BIAS)

        # 只要还有声音，就更新最后活跃时间
        if val > (MIC_THRESHOLD * 0.6):
            last_act = now

        # 静默超过 200ms 则认为说话结束
        if utime.ticks_diff(now, last_act) > SILENCE_GAP: break
        # 强制保护：发音不能超过 1.2 秒
        if utime.ticks_diff(now, start_t) > 1200: break
        await asyncio.sleep_ms(1)

    # 计算声音的总时长
    dur = utime.ticks_diff(last_act, start_t)
    return dur

设计要点：

1. 触发检测：持续监测ADC值，当声音能量超过阈值（MIC_THRESHOLD=1800）时开始记录
2. 静默检测：记录最后有声时刻（last_act），当静默持续超过200ms（SILENCE_GAP）时判定说话结束
3. 超时保护：强制限制最大时长为1.2秒，防止误触发或系统卡死
4. 游戏模式优化：在游戏过程中检测到声音时立即设置跳跃标志（instant_jump），提高响应速度

5.3.2 学习模式实现

if env.state == "LEARN":
    for key in ["JUMP", "RESTART"]:
        display.fill(st7789.BLACK)
        display.text(font, "SAY: " + key, 20, 80, st7789.CYAN)
        display.text(font, "Wait...", 20, 130, st7789.WHITE)
        dur = await capture_voice_profile(False)
        env.features[key] = dur
        display.text(font, "Dur: %dms"%dur, 20, 170, st7789.YELLOW)
        await asyncio.sleep(1)

    # 计算分界线：(短音时长 + 长音时长) / 2
    env.jump_limit = (env.features["JUMP"] + env.features["RESTART"]) / 2
    reset(); env.state = "PLAY"

设计要点：

• 依次引导用户录制两个口令
• 显示测得的时长数值，方便用户了解自己的发音特点
• 自动计算识别阈值（两个时长的平均值），无需用户手动调整

5.3.3 语音识别与判定

async def mic_task():
    while True:
        if env.state == "PLAY":
            dur = await capture_voice_profile(is_game=True)
            if dur > 0:
                # 只有比分界线长，才判定为 RESTART
                if dur > env.jump_limit:
                    env.cmd = "RESTART"
                else:
                    env.cmd = "JUMP"

                await asyncio.sleep_ms(400) # 显示暂留
                env.cmd = "--"
            await asyncio.sleep_ms(10)
        await asyncio.sleep_ms(5)

设计要点：

• 简单的阈值判定：时长小于阈值为"JUMP"，大于阈值为"RESTART"
• 显示保持：识别结果在屏幕上显示400ms，方便用户确认
• 防重复触发：识别完成后重置指令为"--"

5.3.4 游戏物理引擎

draw_dino(P_X, int(py), st7789.CYAN, env.frame if not is_jumping else 0)
​
py += vy
if py < G_Y-P_SIZE: vy += 2.8
else: py, vy, is_jumping = G_Y-P_SIZE, 0, False
​
if env.instant_jump:
    if not is_jumping: vy = -18; is_jumping = True
    env.instant_jump = False

设计要点：

• 简单的物理模拟：重力加速度为2.8像素/帧²
• 瞬时跳跃：检测到声音立即给予-18的向上速度
• 地面碰撞检测：当角色到达地面时停止下落

5.3.5 障碍物生成与碰撞检测

gap_min = 100 + (env.base_speed * 2)
if random.random() < 0.04 and (not obstacles or obstacles[-1] < (240 - gap_min)):
    obstacles.append(238)
​
for ox in obstacles:
    draw_cactus(ox, G_Y-30, clear=True)
    nx = ox - env.base_speed
    if (P_X < nx + 15) and (P_X + 22 > nx) and (py + 25 > G_Y - 30):
        env.running = False

设计要点：

• 动态难度：障碍物最小间距随游戏速度增加
• 碰撞检测：使用矩形相交算法
• 随机生成：4%的概率生成新障碍物

六、功能展示图及说明

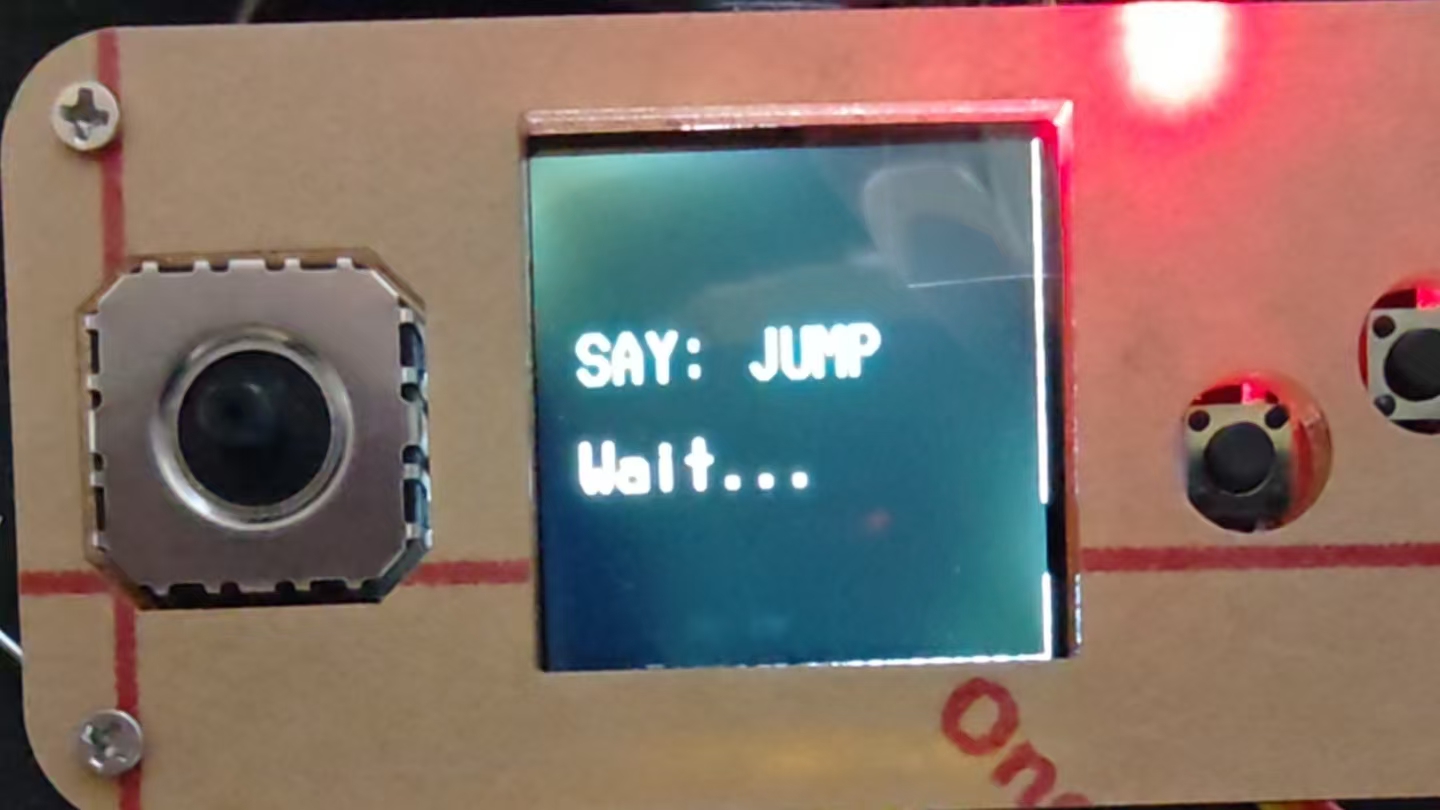

6.1 学习模式界面

在系统启动后，首先进入学习模式。屏幕上会依次显示：

• "SAY: JUMP" - 提示用户说"跳跃"
• "Wait..." - 等待声音输入
• "Dur: XXXms" - 显示录制的时长（例如"Dur: 350ms"）

然后继续录制"RESTART"指令，完成后自动进入游戏模式。

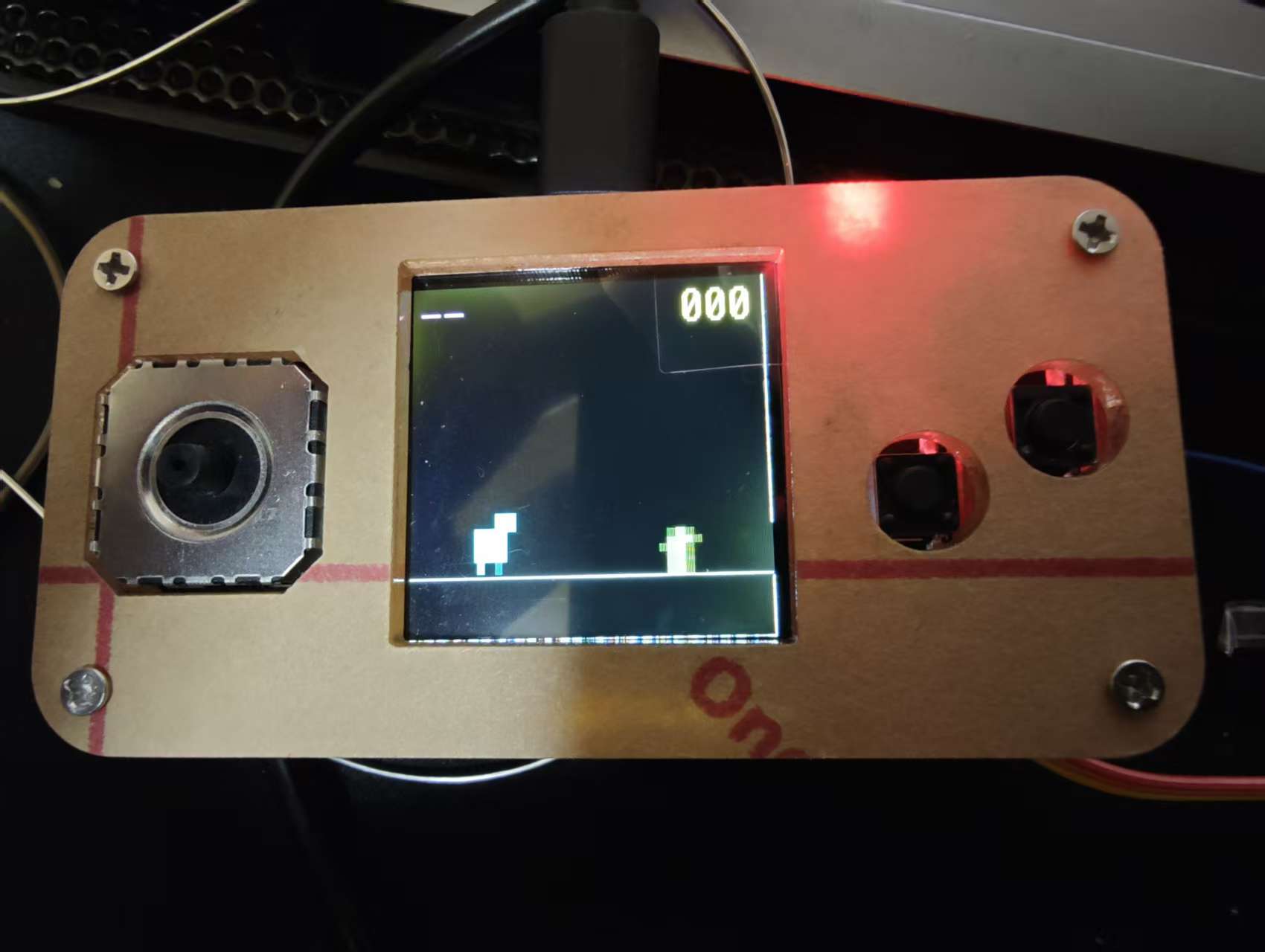

6.2 游戏运行界面

游戏正常运行时，屏幕显示内容包括：

1. 游戏画面：
2. • 左侧：蓝色的恐龙角色（由矩形组成）
   • 右侧：从右向左移动的绿色仙人掌障碍物
   • 底部：白色地面线条

1. UI信息：
2. • 左上角：识别指令提示
   • • "JU" - 识别到跳跃指令
     • "RE" - 识别到重新开始指令
     • "--" - 等待输入
   • 右上角：当前得分（例如"015"表示得分15）
2. 动画效果：
3. • 恐龙奔跑时腿部交替摆动
   • 跳跃时腿部静止
   • 仙人掌平滑移动

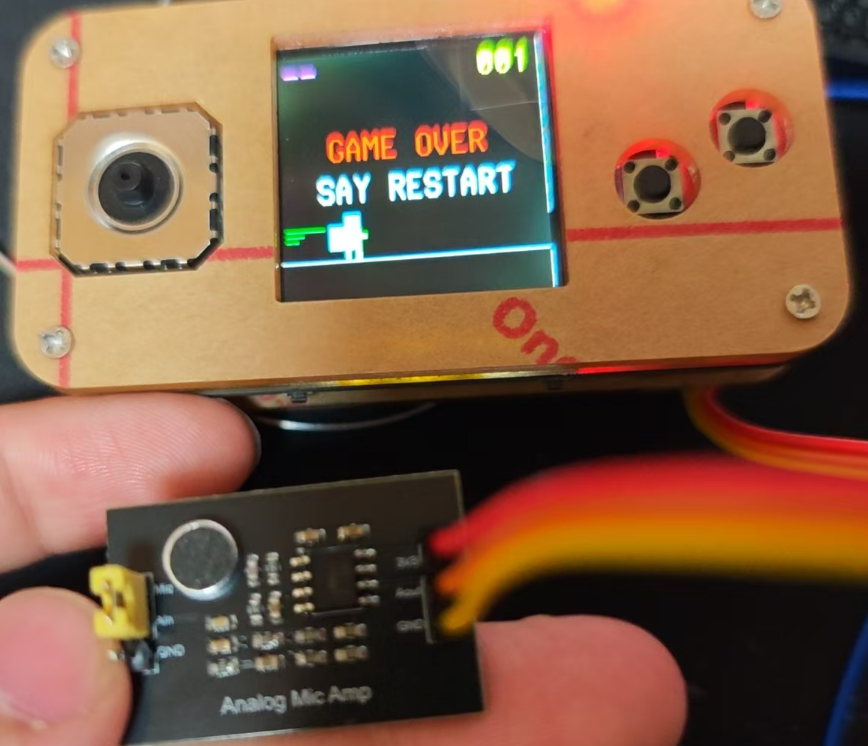

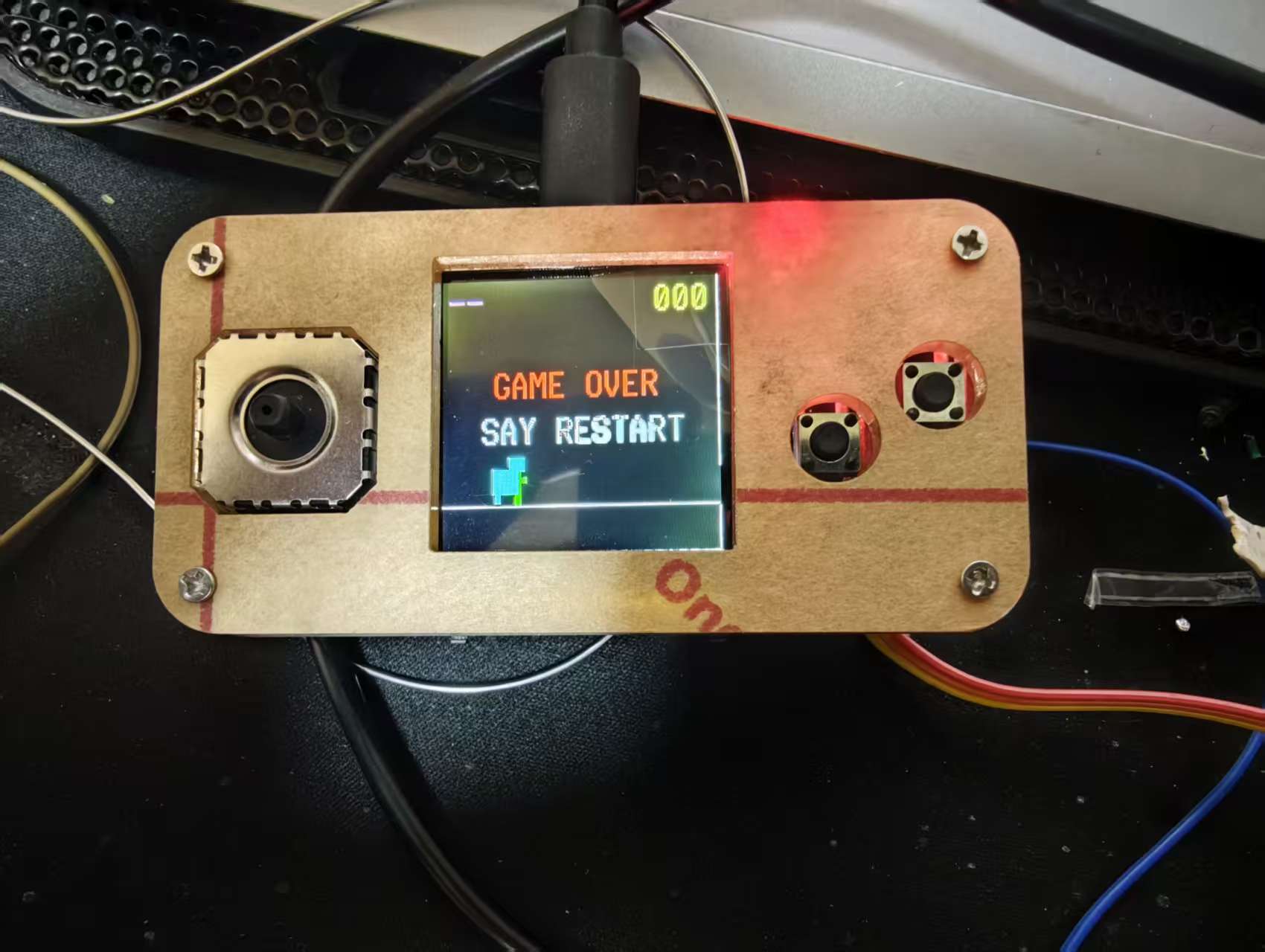

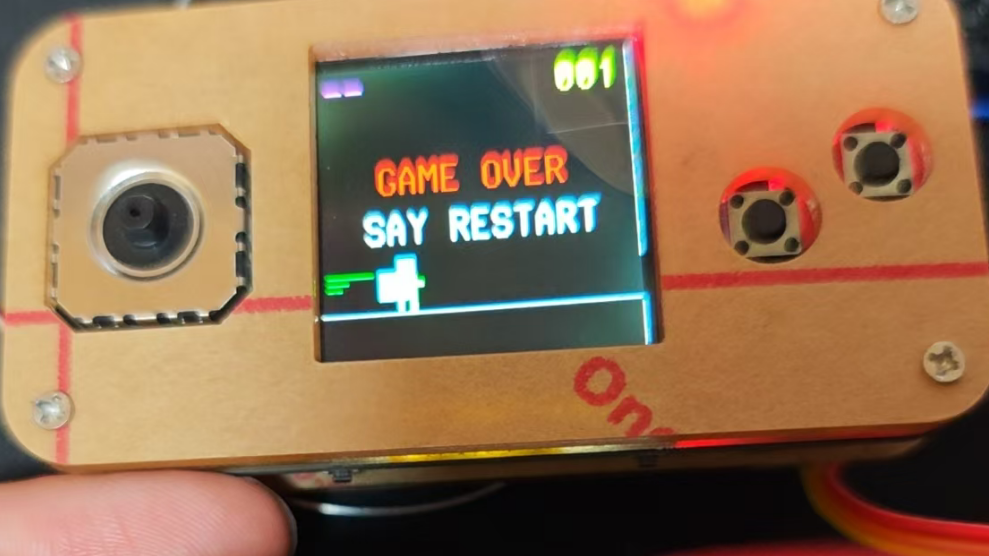

6.3 游戏结束界面

当恐龙碰撞到障碍物时：

• 游戏角色停止移动
• 屏幕中央显示"GAME OVER"（红色文字）
• 下方显示"SAY RESTART"（白色文字）
• 此时说出"RESTART"口令即可重新开始游戏

6.4 实物展示说明

七、项目中遇到的难题及解决方法

7.1 语音识别的误触发问题

问题描述：
在初期实现时，系统经常受到环境噪音的误触发，导致游戏角色意外跳跃，严重影响游戏体验。

解决方法：

1. 调整能量阈值：将MIC_THRESHOLD从2000降低到1800，平衡灵敏度和抗干扰能力
2. 增加静默检测：引入SILENCE_GAP参数（200ms），只有当声音持续一段时间后才开始计时
3. 超时保护：限制最大录制时长为1.2秒，防止长时间噪音占用系统资源
4. 动态阈值：在静默检测中使用60%的阈值（MIC_THRESHOLD * 0.6），更准确地判断说话结束

7.4 跳跃响应延迟问题

问题描述：
从用户说出指令到角色开始跳跃存在明显延迟，影响了游戏的操作手感。

解决方法：

1. 即时跳跃标志：在语音检测到声音时立即设置instant_jump标志，而不是等待完整的语音采集结束
2. 优先处理：在游戏循环中优先检查instant_jump标志，确保响应最快
3. 降低ADC采样延迟：将语音采集任务从阻塞式改为异步式，减少对主循环的影响
4. 优化阈值判定：简化语音时长计算逻辑，减少计算时间
