TMC4361A-BOB 评估套件 & TMC2160-BOB 评估套件
TMC4361A 是一款步进电机运动控制器,带有 S 形斜坡,适用于实验室自动化、3D 打印和其他自动化设备应用;TMC2160 是一款具有 SPI 接口的高功率步进电机栅极驱动器 IC,支持简易的 Step/Dir 接口。
标签
Funpack活动
TMC4361A-BOB
TMC2160-BOB
步进电机栅极驱动器
步进电机运动控制器
Lucia
更新2025-08-11
83

TMC4361A-BOB

TMC4361A 板卡图.png

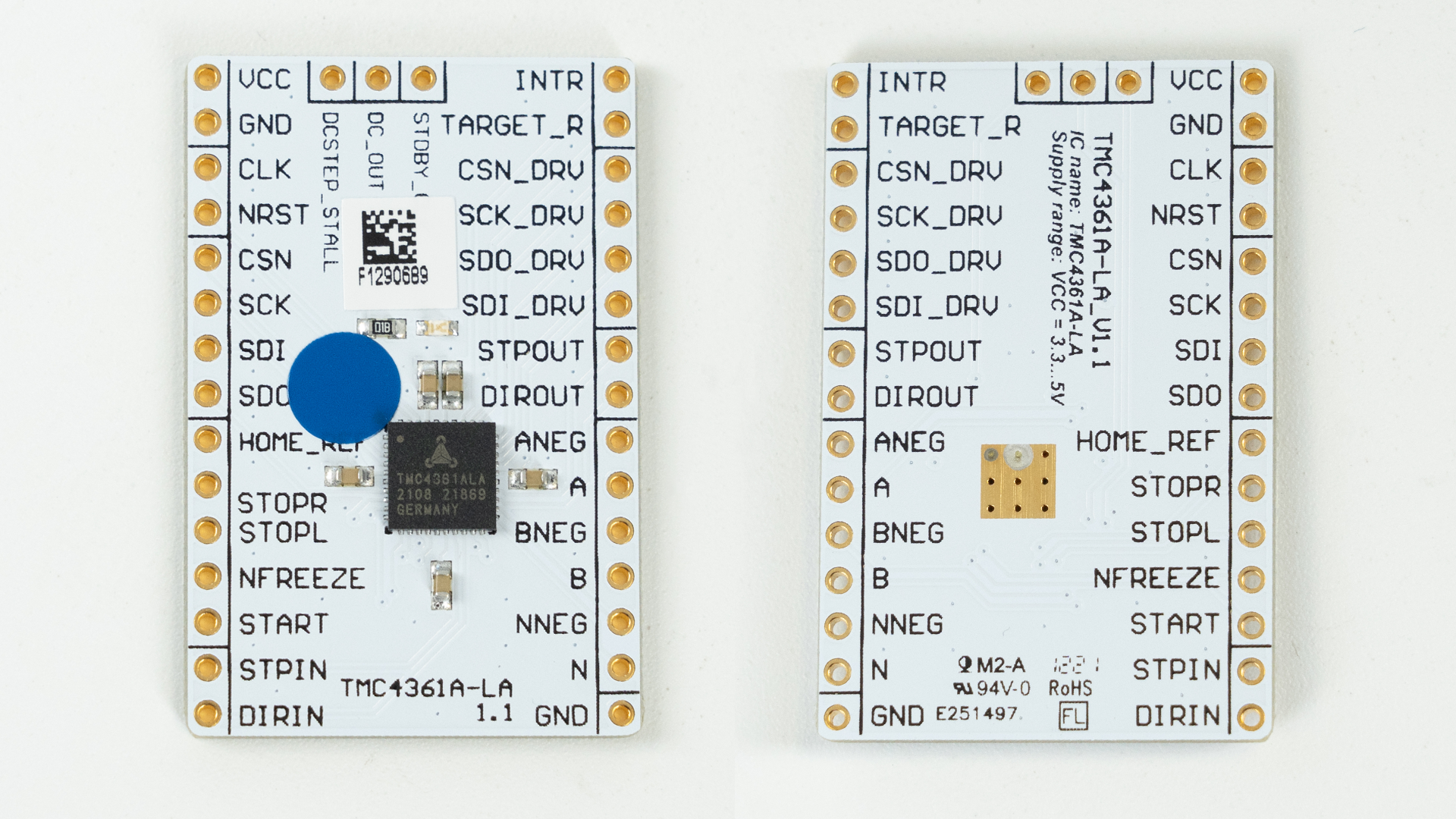

TMC4361A 分线(Breakout Board)​是具有专用 TMC4361A 芯片的开发板。它旨在让用户有机会快速构建其应用原型——在开发应用软件的同时,可立即验证电机搭配TMC芯片的性能表现。


步进电机运动控制器:TMC4361A

TMC4361A 是一款适用于实验室自动化、3D打印、扫描仪及其他自动化设备应用的步进电机运动控制器,支持S形斜坡(S-shaped ramps)。该器件可作为梯形(trapezoidal)和高级六点斜坡(SixPoint™ ramp)发生器使用。此外,TMC4361A 采用 ADI Trinamic 的 DcStep™、闭环控制(closed loop control)和 ChopSync™ 技术驱动。该器件的设计工作电压为 3.3V。TMC4361A 提供 SPI 控制器和 SPI、S/D 驱动程序接口,同时支持A/B/N增量式、SPI及SSI编码器接口。


特性

  • 简单易用的与微处理器通讯的 SPI 接口。
  • 与 SPI 步进电机驱动器通讯的 SPI 接口。
  • 增量或串行编码器的 编码器接口。
  • 脉冲及 SPI 步进驱动器的闭环控制。
  • 集成的 ChopSync™ 及 dcStep™ 。
  • 内部斜坡发生器产生可动态修改的 S 形斜坡或者 sixPoint™六点斜坡。
  • 可控的 PWM 输出。
  • 参考开关处理。
  • 硬件和虚拟停止切换开关。
  • 支持 TMC 步进电机驱动器 。

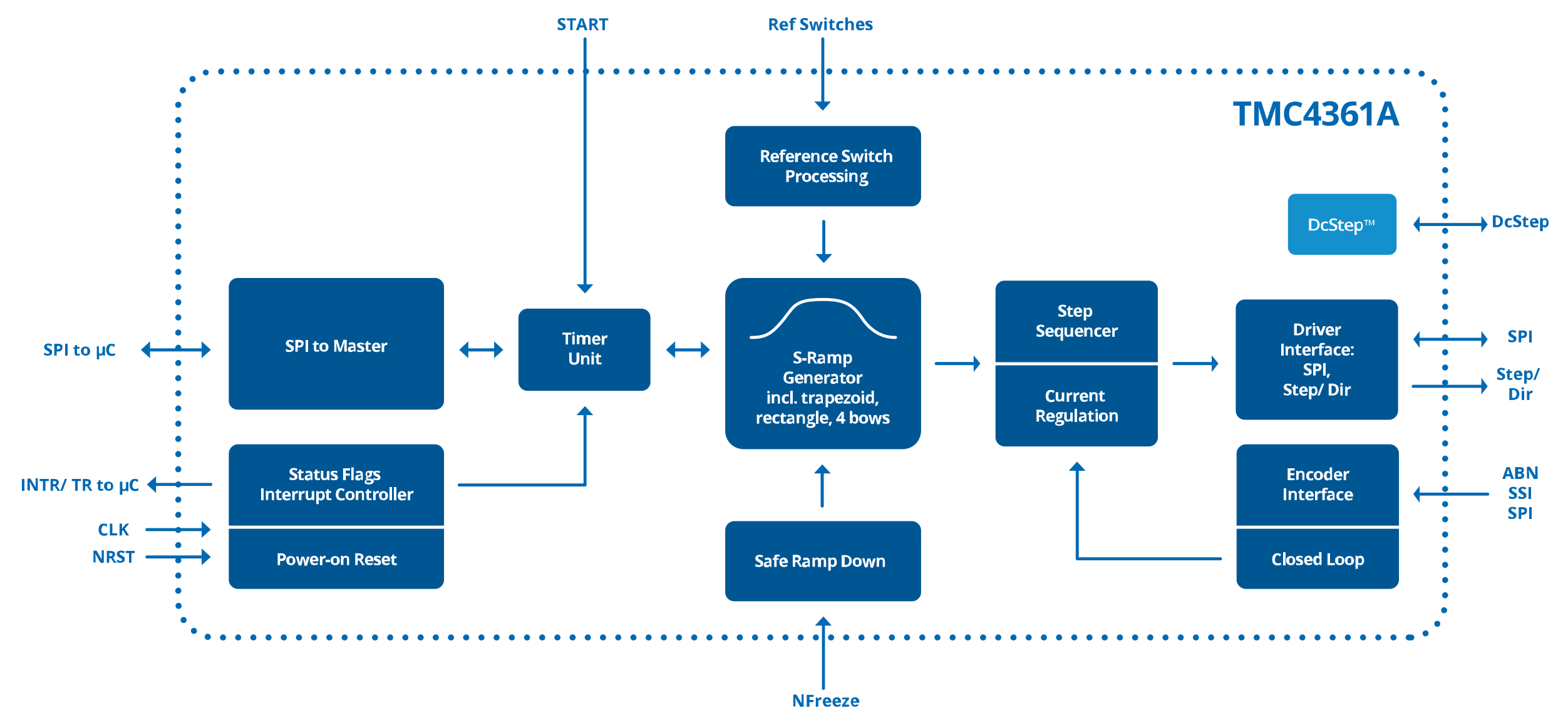

框图:

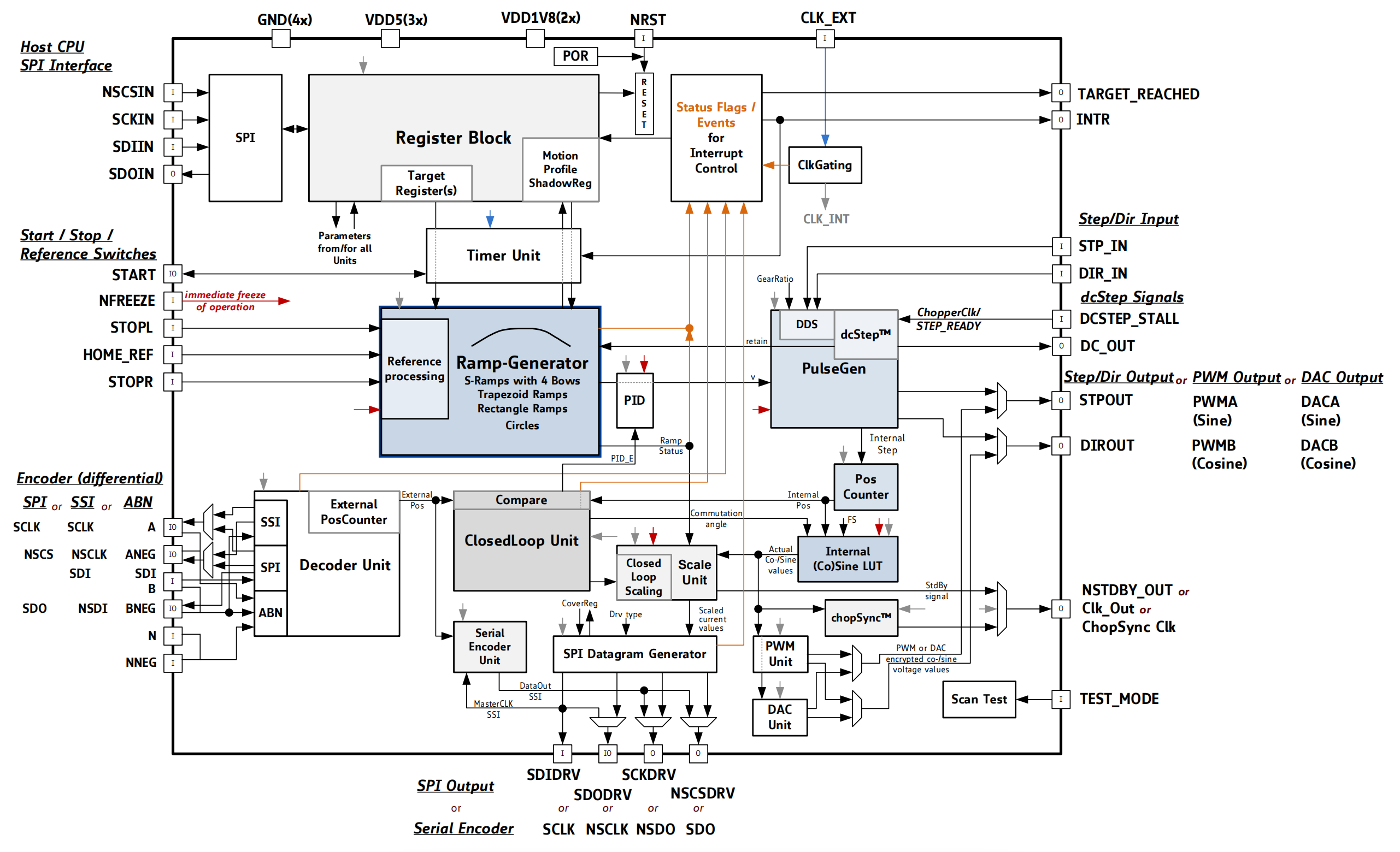

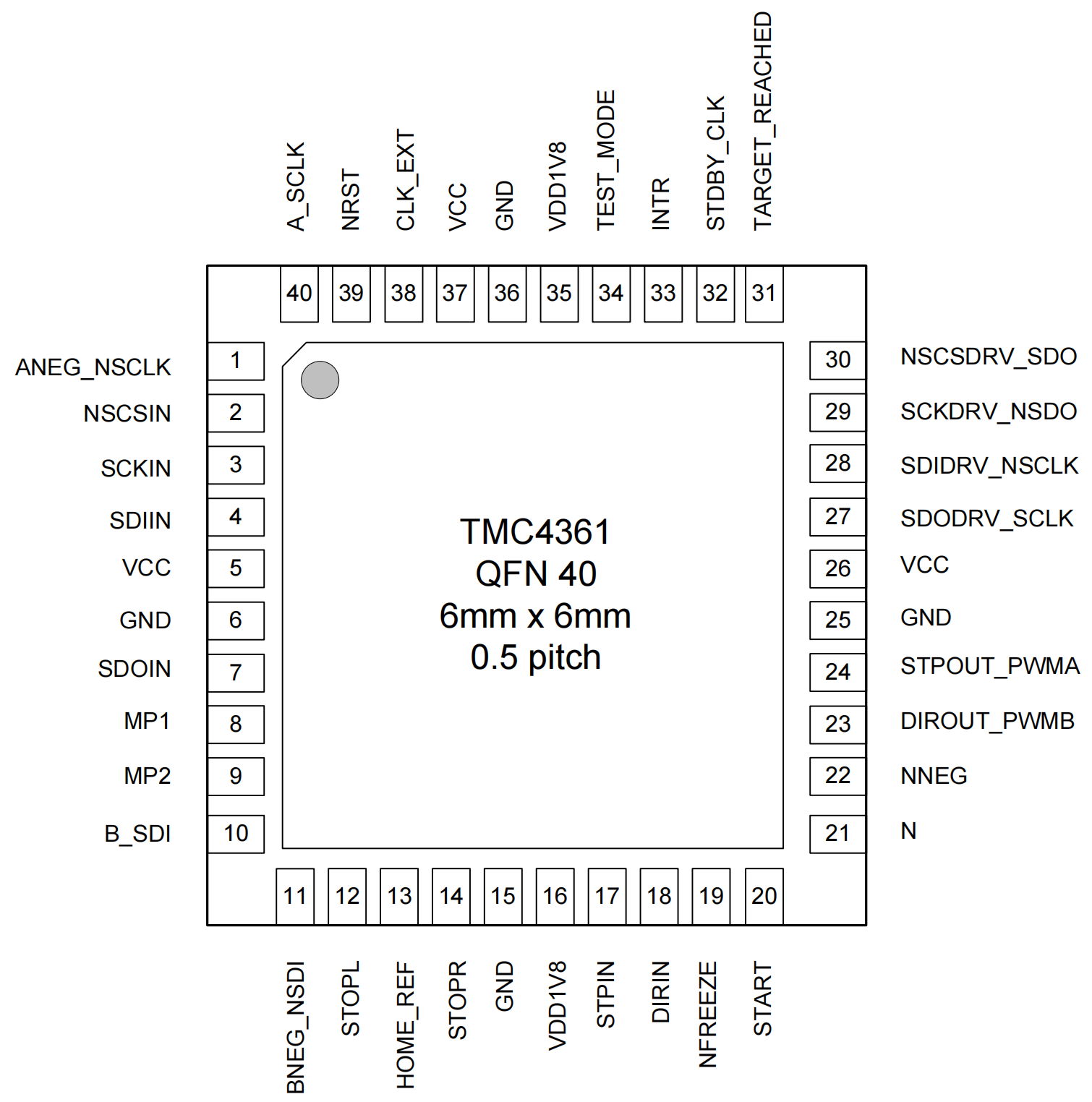

引脚分配:


系统概述:


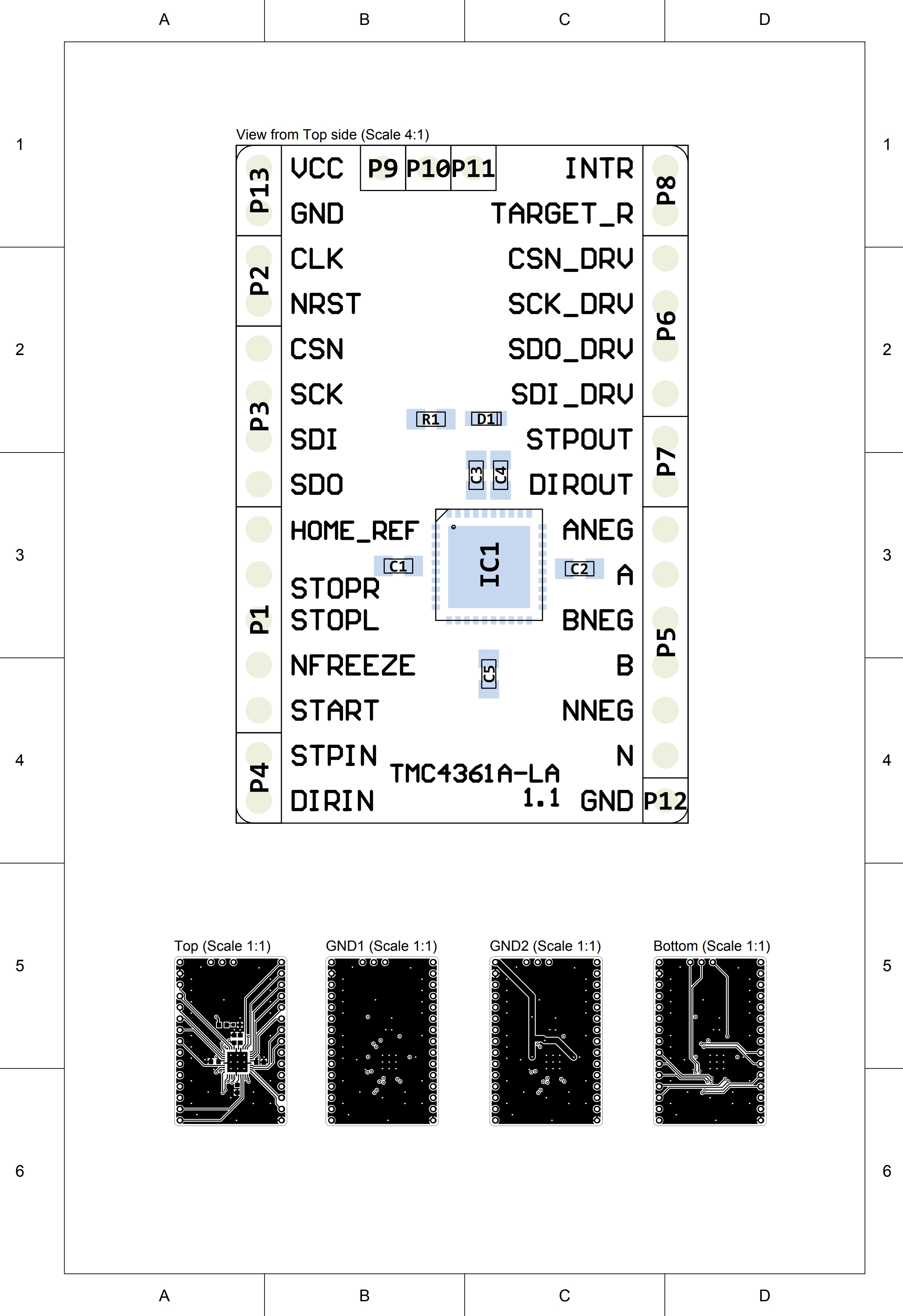

板卡相关资料:


TMC2160-BOB

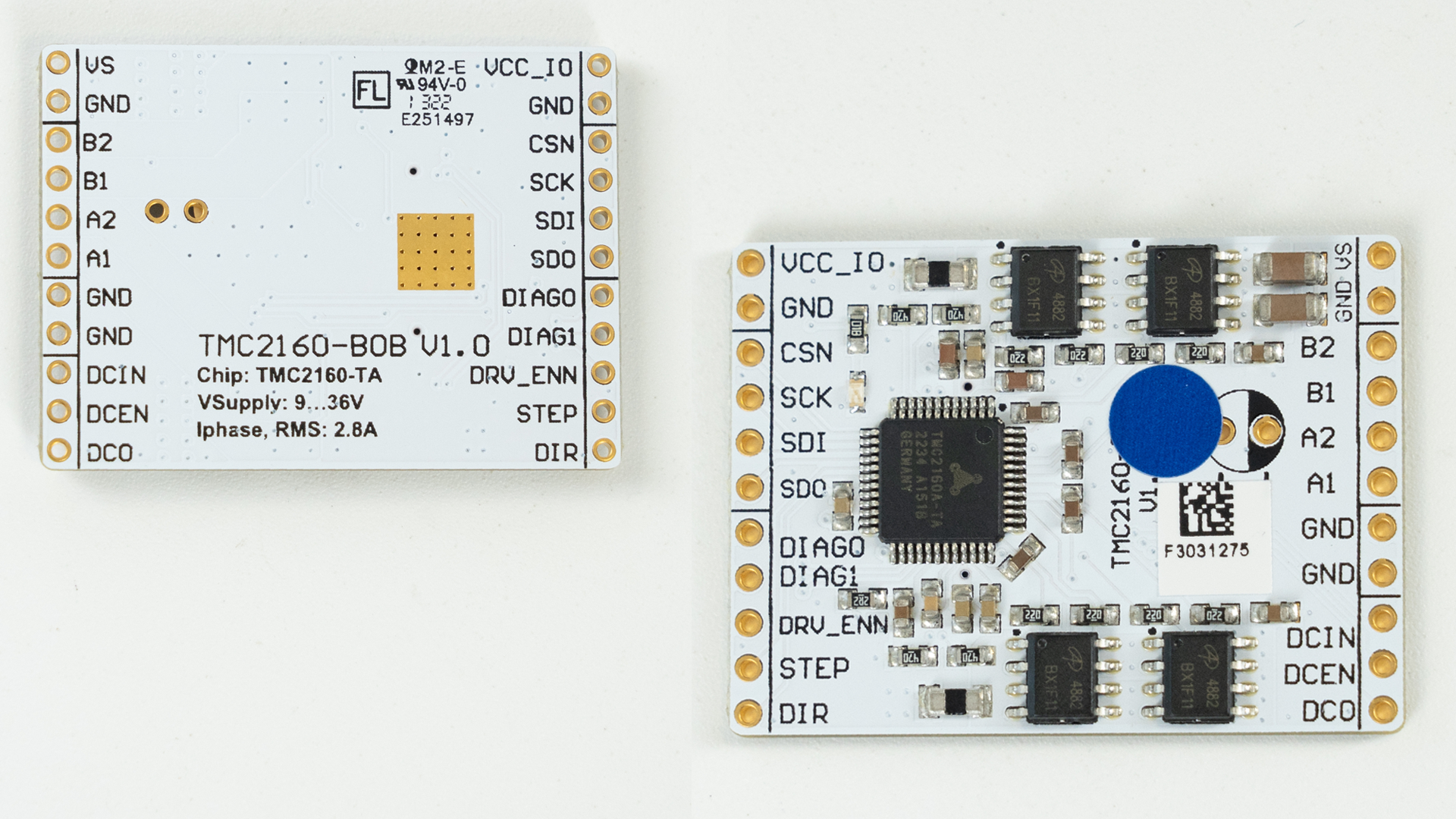

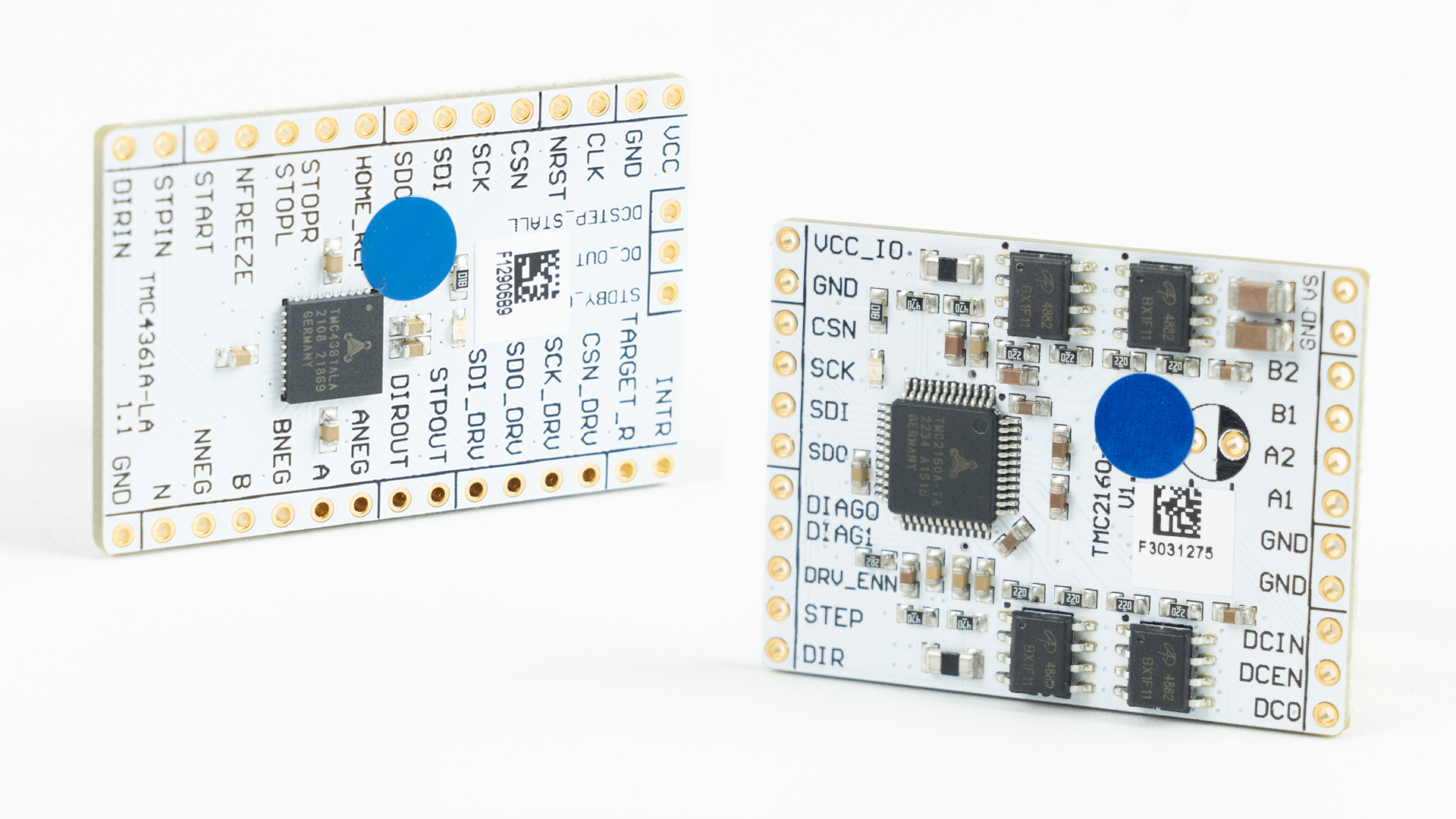

TMC2160分线板(Breakout Board)​是一款搭载专用 TMC2160-TA 芯片的开发板。它旨在使用户能够快速构建应用原型——在开发应用软件的同时,可立即验证电机搭配 TMC 芯片的性能表现。


高功率步进电机栅极驱动器TMC2160

TMC2160 是一款具有 SPI 接口的高功率步进电机栅极驱动器 IC。它采用业界最先进的步进电机驱动技术,并支持简易的步进/方向(Step/Dir)接口。通过外部晶体管,可实现高动态、高扭矩驱动。基于 ADI Trinamic 精密的 SpreadCycle™ 和 StealthChop™ 斩波器技术,该驱动器可确保绝对无噪音的运行,同时兼备最高效率和最佳电机扭矩。其高集成度、高能效及小尺寸,使小型化和可扩展的系统成为可能,从而提供具有成本效益的解决方案。


特性:

  • 适用两相步进电机,支持一安至数十安线圈电流
  • Step/Dir 接口,集成​​微步插值器 MicroPlyer™
  • 电压范围 8 至 60V DC
  • SPI 接口
  • 最高分辨率 256 微步/整步​
  • StealthChop2™ 可实现安静运行和平稳运动
  • Resonance Dampening 用于中频共振
  • SpreadCycle™ 高动态电机控制斩波器
  • DcStep™ 负载相关速度控制
  • StallGuard2™ 高精度无传感器电机负载检测
  • CoolStep™ 电流控制,节能高达 75%
  • 被动制动和续流模式
  • 全面保护和诊断
  • 紧凑尺寸 7x7mm2(主体)TQFP48 封装

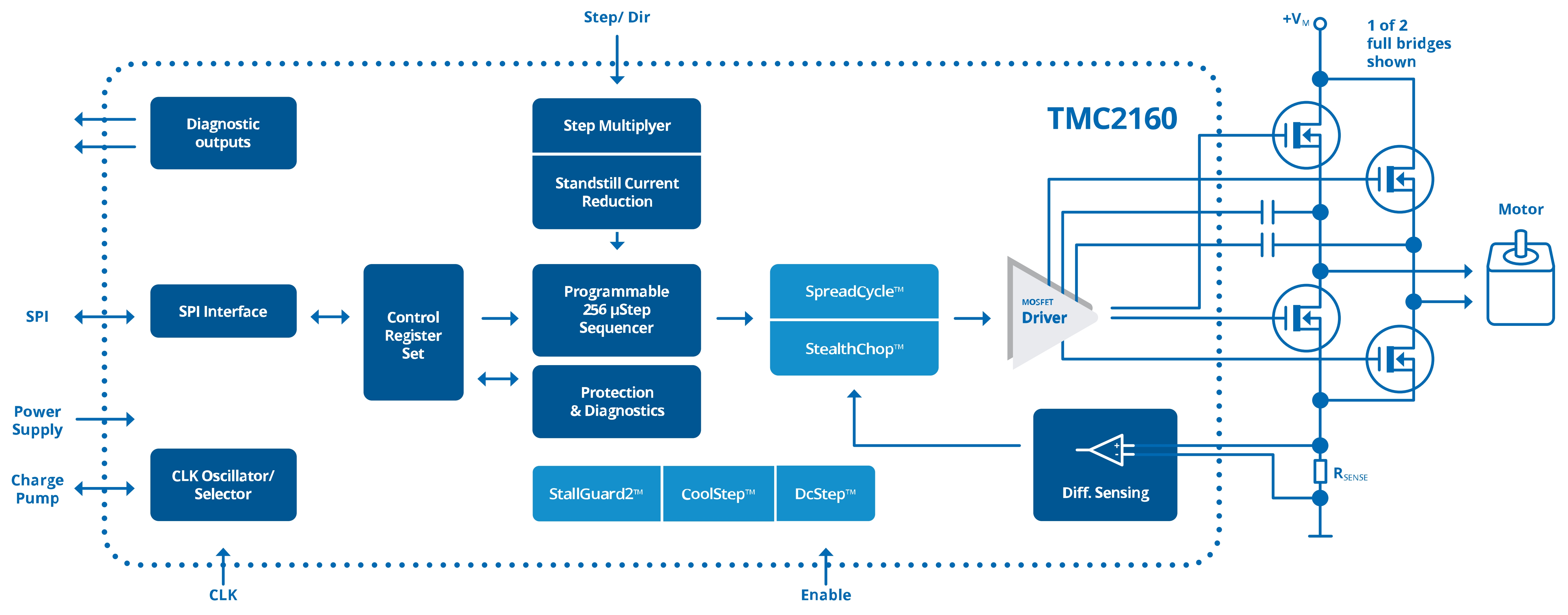

框图:

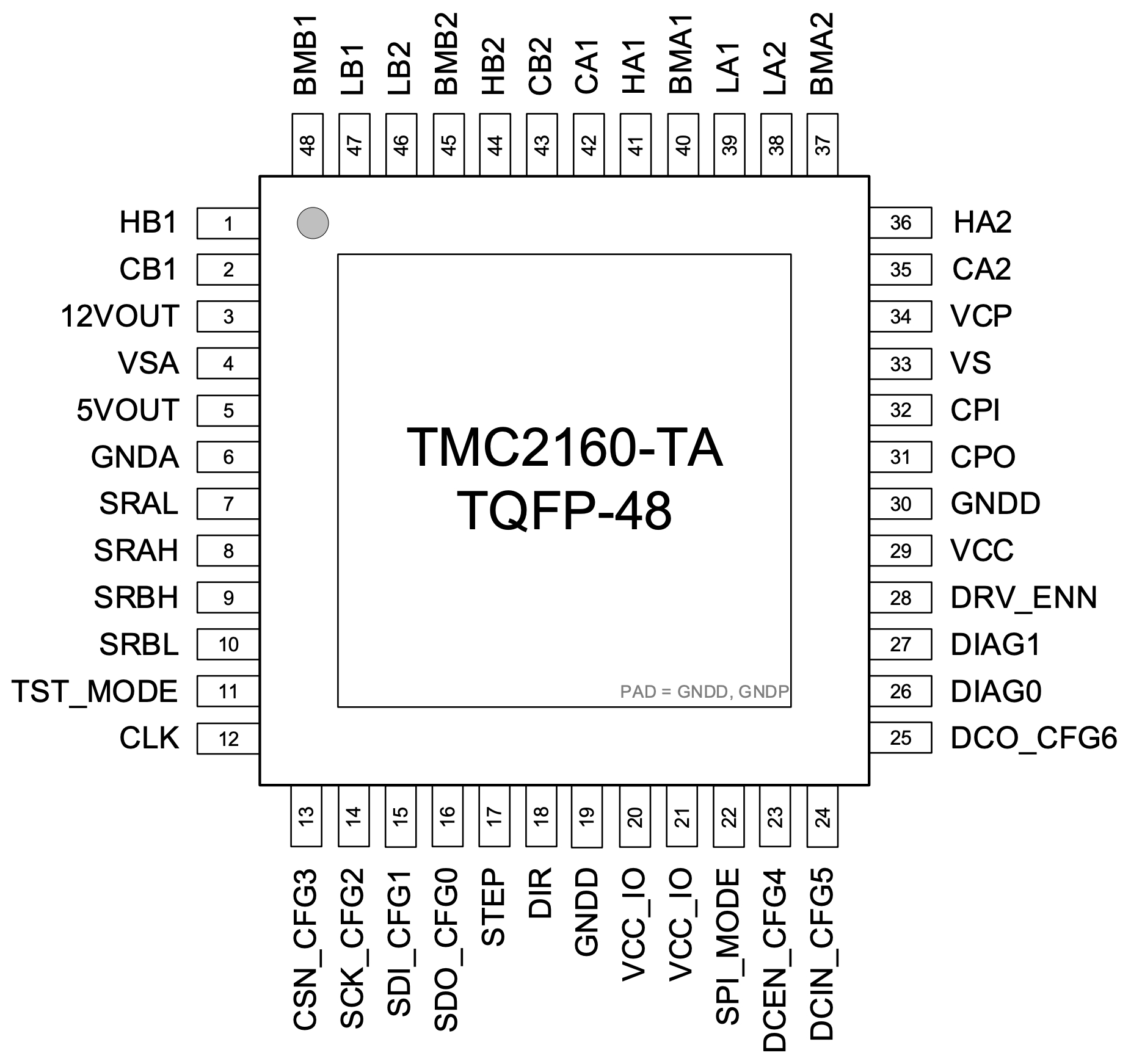

引脚分配:

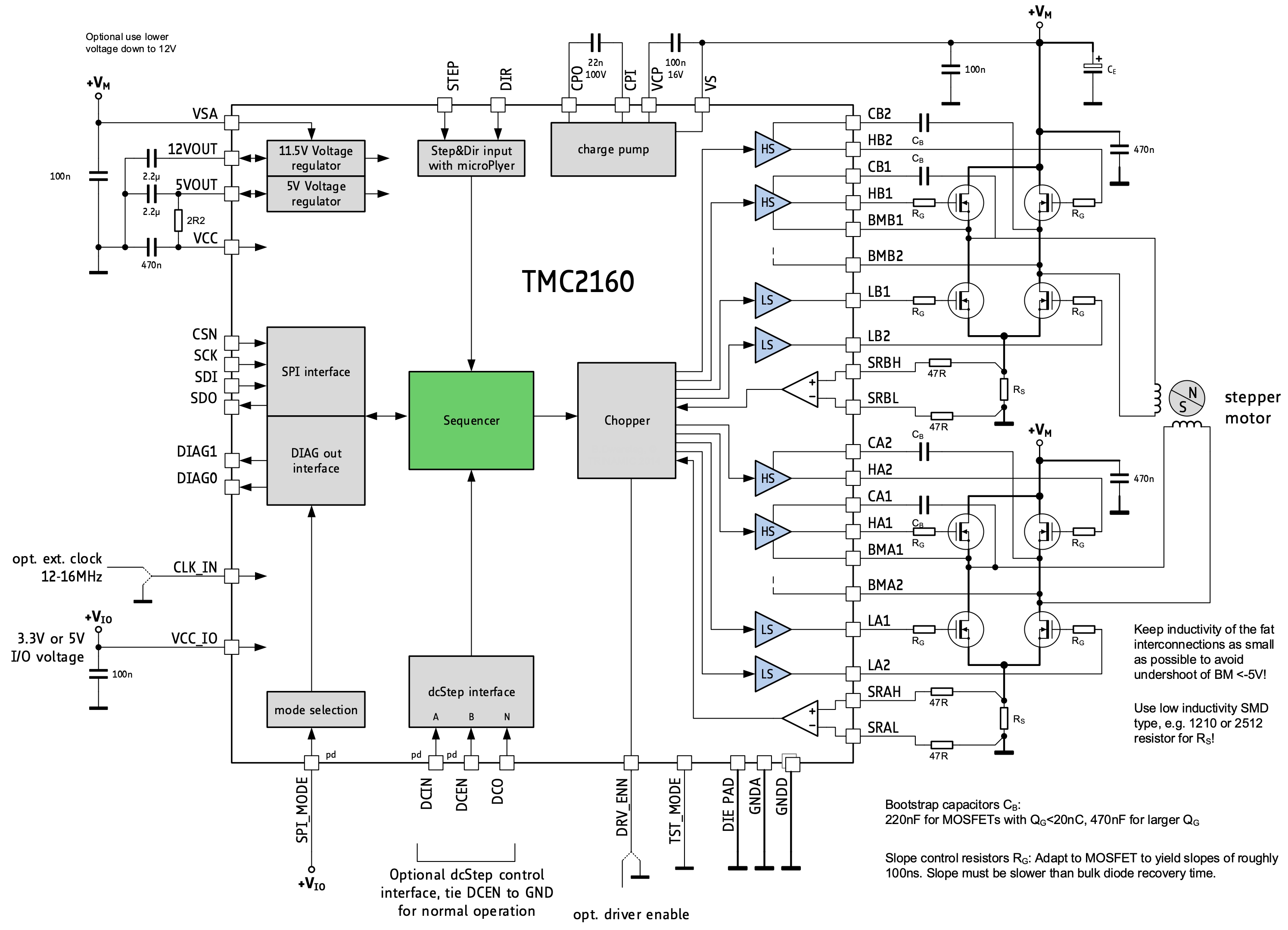

标准应用电路图:

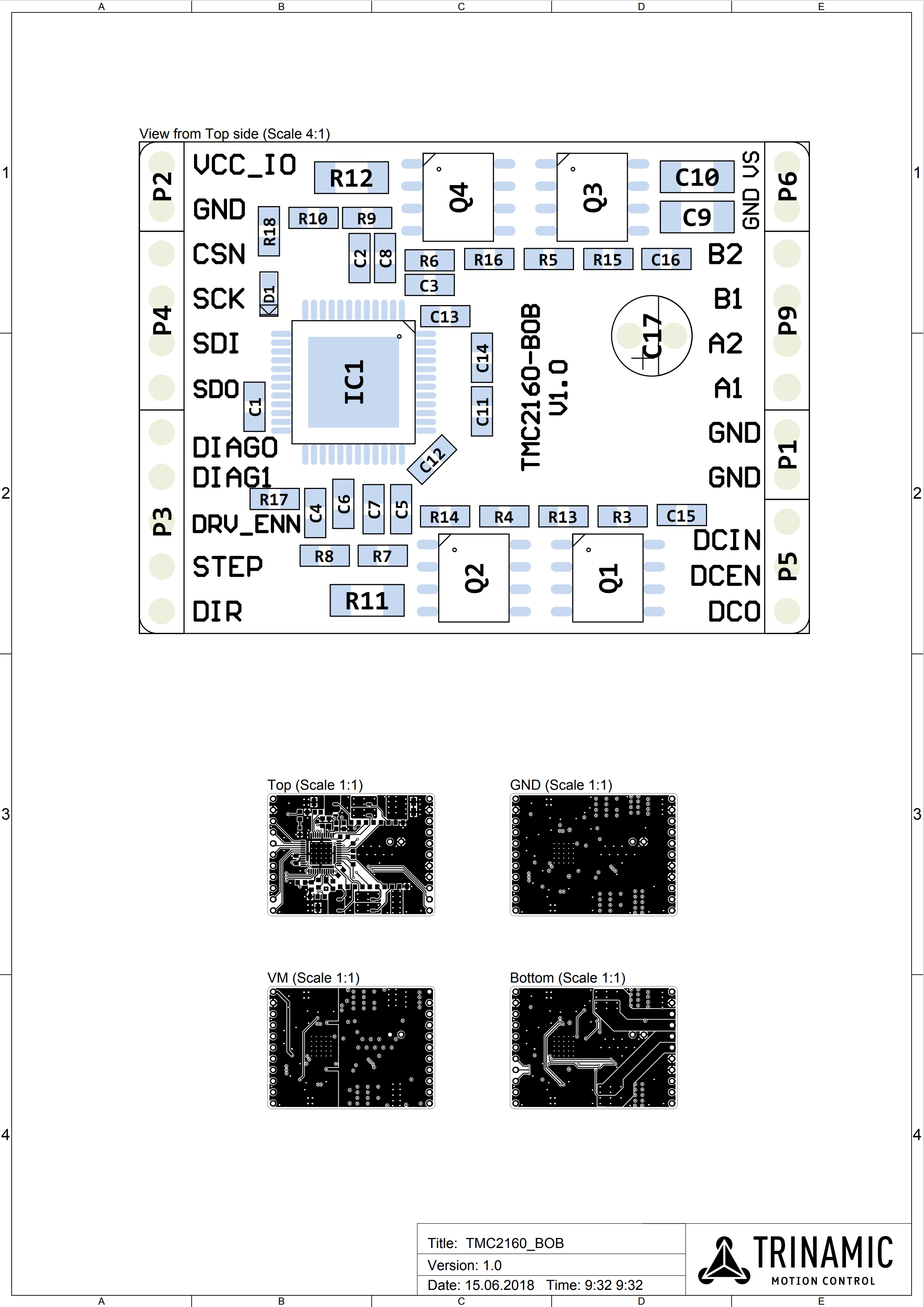

板卡相关资料:

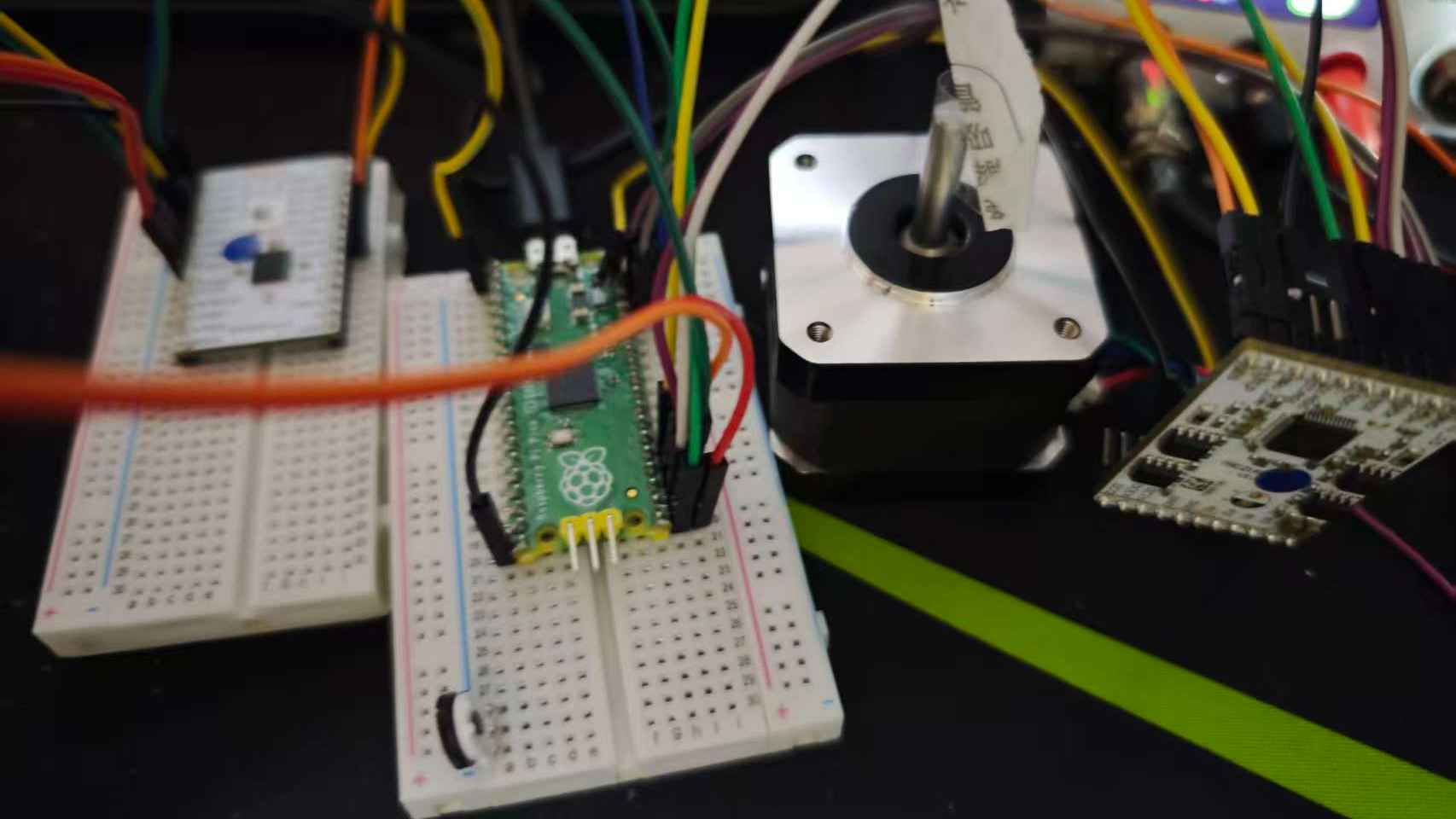

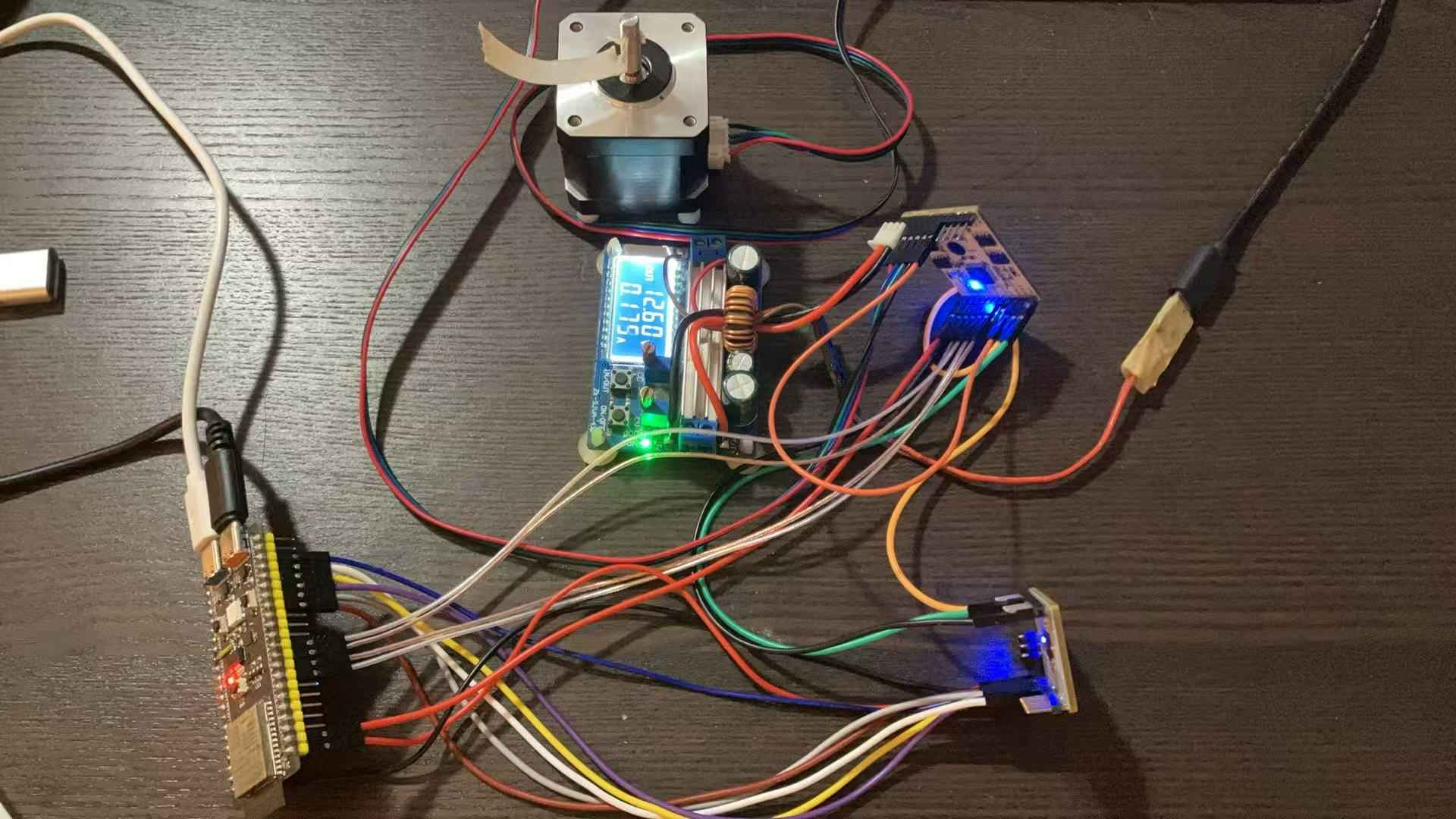

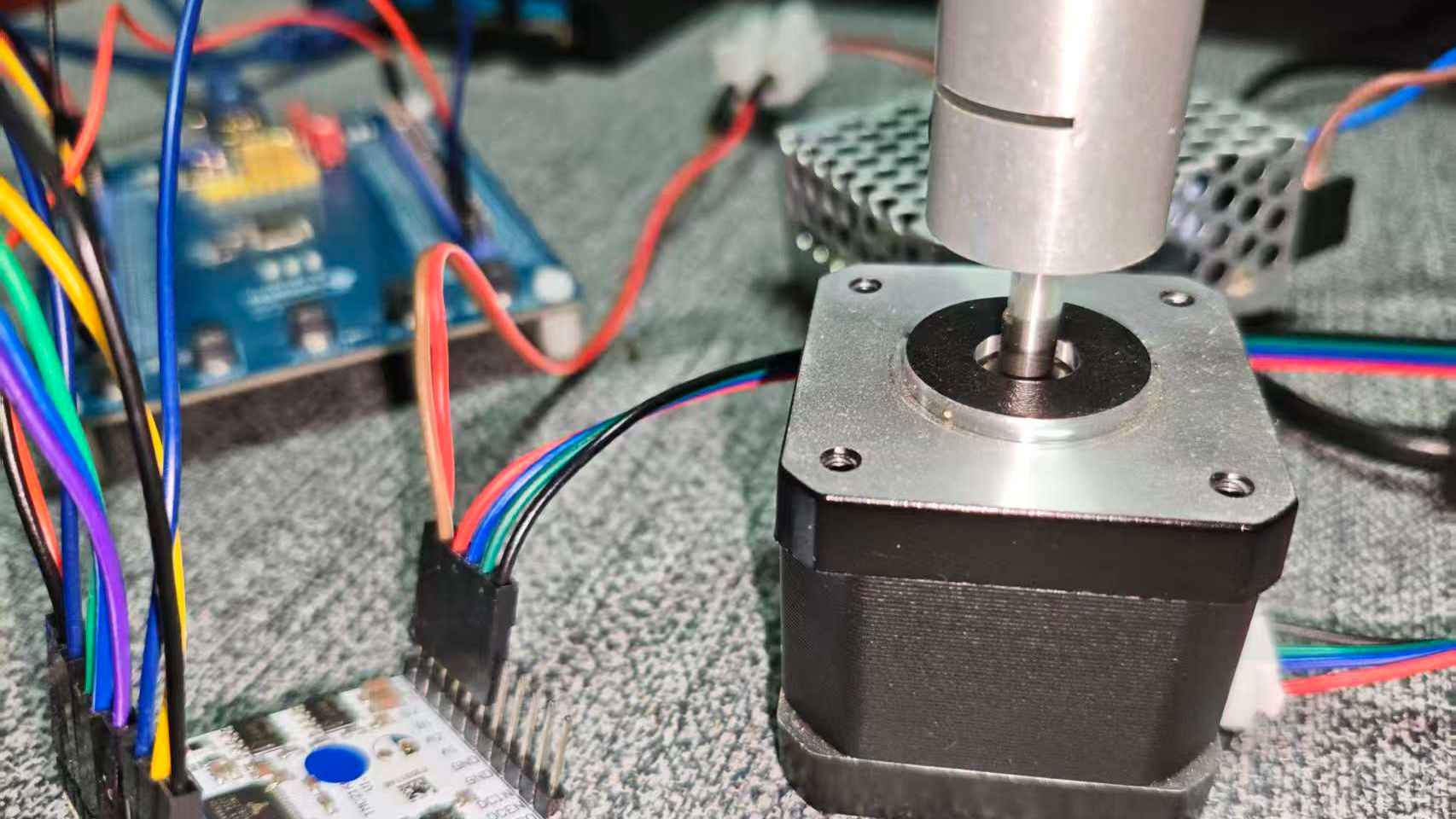

软硬件

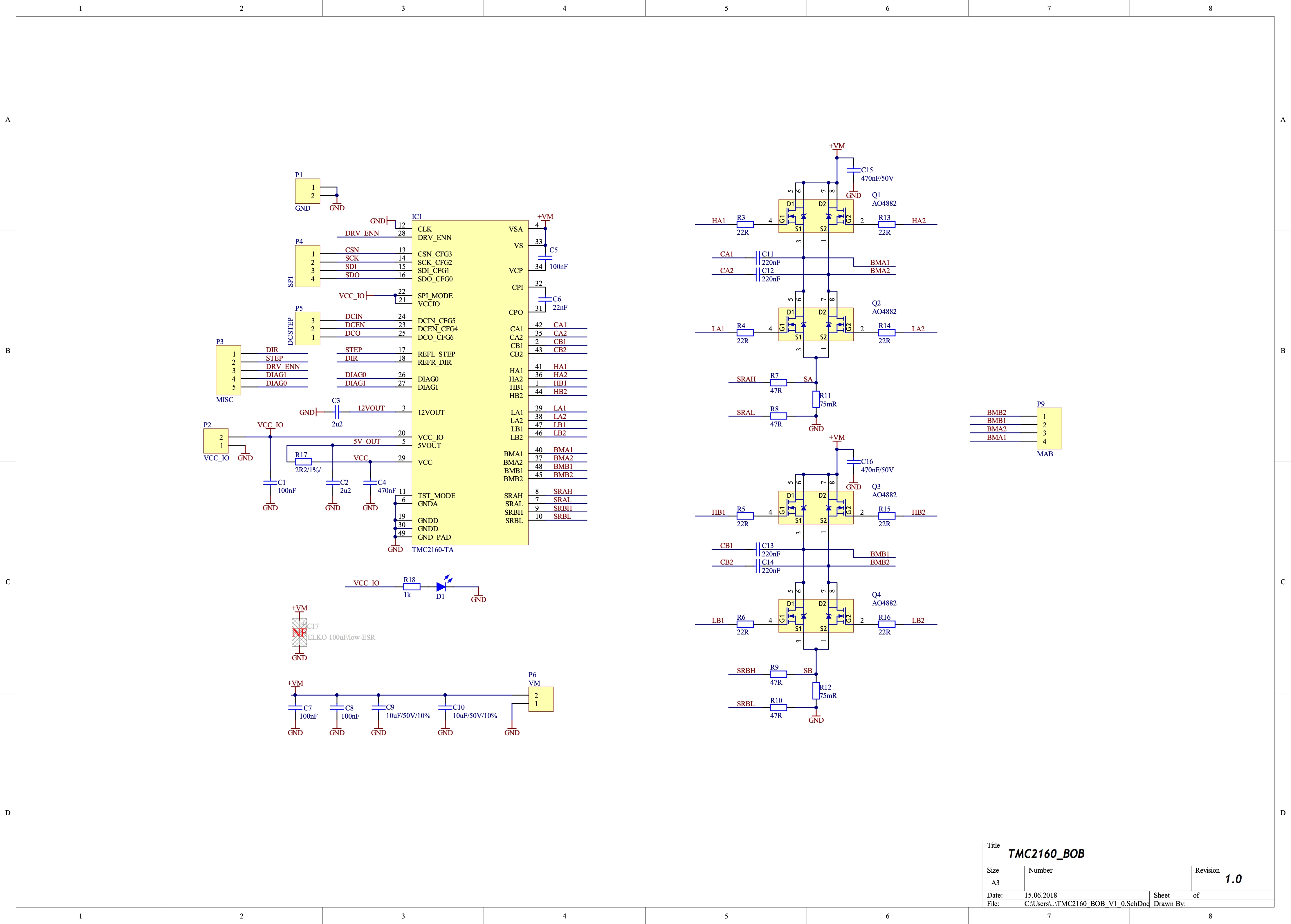

电路图
附件下载
TMC4361A-BOB_datasheet_Rev1.0.pdf
TMC4361A-BOB_数据手册
TMC4361A_datasheet_rev1.26_01.pdf
TMC4361A_数据手册
TMC4361A-LA_V1.1.PDF
TMC4361A_评估设计文件
TMC2160A_datasheet_rev1.10.pdf
TMC2160A_数据手册
TMC2160_BOB_V1.0.PDF
TMC2160-BOB_评估设计文件
