Mainstream Arm Cortex-M0 USB line MCU with 128 Kbytes of Flash memory, 16KB SRAM,48 MHz CPU, USB, CAN and CEC functions,LQFP48
300mA的线性稳压器LDO,并有使能和自动放电的功能
开关电容逆变器
输出为轨到轨超低噪声的运算放大器
通用单300mA LDO
20MHz带宽、低噪声精密运算放大器
软件
C 编程是一种通用的、过程式的、命令式的计算机编程语言,由贝尔电话实验室的 Dennis M. Ritchie 于 1972 年开发,用于开发 UNIX 操作系统。
电路图
物料清单
附件
-
step_scope_stm32f072.pdf
PDF格式的原理图
-
boardDV3.1.DXF
PCB的DXF文件
“暑期一起练”活动规则
项目要求:
- 7月31日前完成活动的报名(直接下单购买板卡即可),本次活动套件数量有限,先到先得;
- 7月31日前争取让所有参加活动的同学收到套件;
- 9月10日晚12点前参加项目的同学要完成规定的项目并上传到电子森林项目网站(https://www.eetree.cn/explore/project);
- 9月25日前电子森林完成每个项目的验证、审核;
- 9月30日前对符合要求的同学退款,对于优秀的项目给予奖励。
需要提交的材料:
-
5分钟短视频(介绍自己的项目并展示成果),可以发布在B站或腾讯视频上,内嵌到电子森林发布的自己的项目页面中,以视频的方式展示自己完成的项目 -
至少2000字的项目总结报告,根据提供的格式要求认真填写; -
提交可以验证的二进制代码,由电子森林的工程师来验证其功能是否符合要求; -
提交项目中用到的源代码,放在附件,开源发布在项目页面中; -
在9月10日晚12点前请发送以下内容到training@eetree.cn邮箱,以作项目关联和顺利返款:电子森林注册昵称、下单时的姓名和电话、订单号和付款截图

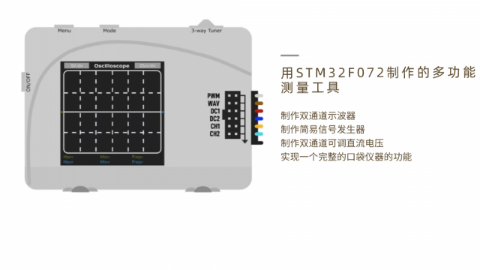

“暑期一起练“的题目 - 总计3个,任选其中一个项目完成并按照要求开源、分享在电子森林的项目平台
项目1 制作双通道示波器
-
通过STM32F072的ADC采集外部模拟信号,信号范围最大10Vpp,频率为DC - 100KHz
-
将采集到的波形显示在240*240的LCD上,并以触发的方式显示波形
-
执行FFT并将频谱显示在LCD上
-
能够自动测量波形的参数 - 峰峰值、平均值、频率/周期
-
能够通过按键来对波形进行缩放查看
项目2 制作简易信号发生器
-
通过STM32F072的DAC产生正弦波、三角波等常用波形,输出到Wav管脚
-
通过STM32F072的内部定时器产生可调周期、可调占空比的PWM信号,输出到PWM管脚
-
可以通过按键改变Wav信号的波形、频率、幅度、直流偏移,改变PWM信号的频率和占空比
-
在LCD上显示波形信息以及当前的参数、控制菜单
项目3 制作双通道可调直流电压
-
通过STM32F072的内部定时器产生PWM,进而生成可调的直流电压,输出电压的变化范围为-4V到+4V
-
双路直流电压可以设置为独立模式调节,也可以设置成为跟踪模式调节,也就是DC1调节为2.5V的时候,DC2自动为-2.5V,当DC1调节为1.8V的时候,DC2自动为-1.8V
-
在LCD屏幕上显示两路DC当前的值,以及调节菜单
综合性项目 - 实现一个完整的口袋仪器的功能
-
双通道示波器:采集最大10Vpp、最高100KHz的模拟信号,FFT并频谱显示
-
波形发生器:正弦波、三角波、方波,频率可调,最高位100KHz,可调输出幅度,最大8Vpp,可调直流偏移,从-4V到+4V
-
PWM发生器,可调频率和占空比
-
双路可编程直流电压源,-4V到+4V可调,可以设置为独立模式和跟踪模式
-
2个按键、一个波轮开关控制菜单的所有操作
-
240 * 240的LCD显示波形、参数、菜单
“暑期一起练”直播视频安排 更新发布于 2021年07月25日
下面是3次直播的时间安排及内容:
日期 |
内容 |
主讲人 | 直播前准备 |
2021年8月2日7 - 8:30PM | 周德舜 | 熟悉STM32F072的技术资料,配置与STM32F072相关的编程环境 | |
2021年8月4日7- 8:30PM | 苏公雨 | 观看前期与该平台相关的案例以及视频教程 | |
时间待定 |
直播答疑 | 周德舜 |
补充了设计文件 更新发布于 2021年07月31日
补充了原理图和DXF文件,方便大家调试。
补充了出厂演示程序的固件以及STM32F072的固件下载/配置说明文档 更新发布于 2021年08月01日
该口袋仪器发出时自带一个全功能的演示程序供大家使用和参考,该程序的固件以及STM32F072的下载/配置方法说明也一并通过压缩文件发布,使用者可以点击链接:该口袋仪器的固件HEX文件以及STM32F072的编程/升级指南
下载 --》解压 --〉使用
几张产品照片 更新发布于 2021年08月06日
包装盒
用于供电和编程的Micro USB线、用于测试的杜邦线、说明书

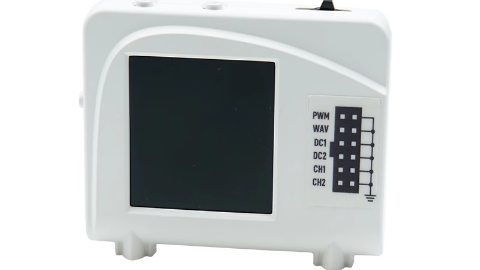

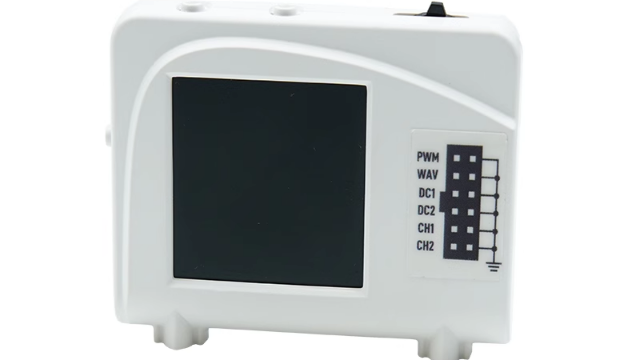

3D打印的外壳
安装上测试用的杜邦线
模拟信号发生器的控制界面
占空比可编程PWM数字波形发生器控制界面
双通道信号采集显示在LCD屏幕上的波形

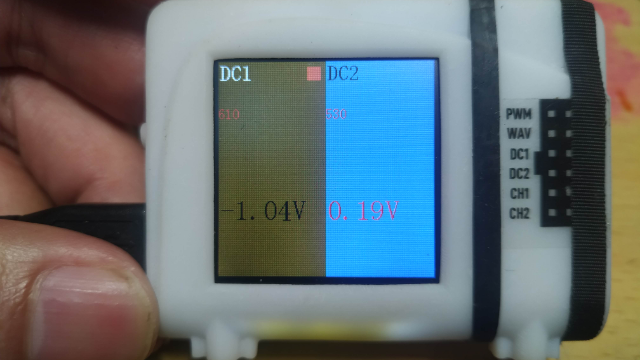

双通道可编程直流电压控制输出界面
方波的频谱(通过FFT变换得到)
2021暑假一起练——用STM32F072CBT6做了简易波形发生器
本项目完成的是本次暑期一起练项目的任务二,通过STM32F072实现简易的波形发生功能
喻家山不相信野猪
2021暑假一起练-用STM32F072设计的简易函数发生器和PWM波产生器
基于STM32F072设计的简易函数发生器和PWM波产生器,函数发生器可调频率,幅值,直流偏置,输出正弦波、三角波、锯齿波;PWM发生器可调频率占空比
Old_ChoBo
暑假一起练——基于STM32F072的多功能掌中仪器制作的双通道可调电源
暑假一起练 STM32F072 PWM ADC SPI ST7789 电源 电压 调节
aramy
2021暑假一起练--基于STM32F072制作双通道可调直流电压
基于STM32F072微控制器,支持双通道示波器、单通道波形发生器、单通道脉冲发生器、双路可调直流电压源,240*240 LCD显示,2个按键和一个拨轮开关,适合教学实验使用以及低于100KHz频率以内的测试测量。
lxb
多功能口袋硬件调试助手(小梅林雀)使用说明
本项目是对多功能口袋硬件进行分享使用感受和测评,对发现的问题和相关数据进行分享
孙悟空
2021暑假一起练----用STM32F072的多功能掌中仪器完成信号发生器
本项目是基于STM32F072CBT6制作的信号发生器。已经完成了以下功能:能产生正弦波等三种常用波形,和PWM波形,按键可以改变频率,幅值,直流偏移和占空比,LCD屏幕可以显示各种参数。
wnnn
2021暑假一起练----用STM32F072制作双通道示波器
2021暑假一起练----用STM32F072制作双通道示波器
阿萨姆
基于STM32F072调试助手的使用教程和感想
主要针对f072调试助手的使用进行讲解和感想的说明,并且对部分板块进行改进和建议
汐汐汐汐
北京农学院
暑期一起练-2-基于STM32F072的简易信号发生器和可编程脉冲发生器
本项目是基于STM32F072的简易信号发生器和可编程脉冲发生器,利用stm32cubeide一站式编程,实现多种可调波形和PWM波的可视化生成。
唉可悲
2021暑假一起练-用STM32F072完成便携式信号发生器
使用STM32F072单片机完成了信号发生器功能,能够输出可使用按键调节频率、占空比的PWM波;能够输出正弦波或者三角波,可使用按键调节波形种类、频率、幅值和直流偏移。波形信息、当前参数和控制菜单可在LCD屏上显示。
小蝌蚪
多功能口袋硬件调试助手使用教程
基于电子森林开发的多功能口袋硬件调试助手Beta版样机的使用教程。
严律己
金陵科技学院
基于STM32F072的口袋调试助手-梅林雀介绍与使用说明
在硬禾学堂举办的2022寒假在家练活动过程中,主办方为了让我们在家可以不受没有实验仪器的困扰,开放了租借基于STM32F072的多功能掌中仪器的活动。本文简单介绍了梅林雀这款口袋仪器的基本信息与我本人的使用体验。
damie_EE
哈尔滨工程大学
2021暑假一起练-基于stm32f072制作dds信号发生器
基于stm32f072单片机制作的dds信号函数发生器,能够产生正弦波,方波,锯齿波,三角波
darren185
2021暑假一起练-stm32f072口袋仪器
使用stm32f072实现一个完整的口袋仪器功能,包括示波器、频谱仪、波形发生器、PWM发生器、直流电源五个部分。
氢化脱氯次氯酸
基于STM32F072的多功能口袋仪器-梅林雀演示说明
硬核学堂基于STM32F072芯片研发了一款多功能口袋调试助手,其包含“PWM波输出”、“信号发生”、“两路DC直流输出”、“两路示波器输入”、“频谱分析”功能。我将在此文档中为大家演示其各个功能
云中不是云
哈尔滨工程大学
基于STM32F072的多功能测试测量仪器
基于STM32F072微控制器,双通道示波器、单通道信号发生器、单通道脉冲信号发生器、双通道可调直流电压源,240*240 LCD显示,2个按键和一个波轮开关,适合100KHz以内的模拟信号的产生和采集
