MIC5501/2/3/4-通用单路 300mA LDO
MIC5501/2/3/4
基本信息
描述：通用单路 300mA LDO
MIC5501/2/3/4 是一款先进的通用 LDO，非常适合为通用便携式设备供电。MIC5501/2/3/4 系列产品在超小型 1mm x 1mm 封装中提供高性能 300mA LDO。MIC5502 和 MIC5504 LDO 的输出具有自动放电功能，当使能引脚为低电平时会激活该功能。MIC5503 和 MIC5504 的启用引脚上有一个内部下拉电阻，当启用引脚悬空时禁用输出。这非常适用于在处理器启动期间控制信号处于浮动状态的应用。
MIC5501/2/3/4 非常适合电池供电应用，提供 2% 的初始精度、低压差电压（300mA 时为 160mV）和低接地电流（通常为 38μA）。MIC5501/2/3/4 还可置于零关断模式电流状态，禁用时几乎不吸收电流。
MIC5501/2/3/4 的工作结温范围为 -40°C 至 125°C。
器件类别：通用 LDO
产品图片
产品结构框图
产品特性
输入电压范围：2.5V 至 5.5V
1.0V 至 3.3V 的固定输出电压
300mA保证输出电流
高输出精度 (±2%)
低静态电流：38µA
使用 1μF 陶瓷输出电容器时稳定
低压差：160mV @ 300mA
输出放电电路：MIC5502、MIC5504
内部使能下拉：MIC5503、MIC5504
热关断和限流保护
4 引线 1.0mm x 1.0mm 薄型 DFN 封装
MIC5504 5 引脚 SOT23 封装

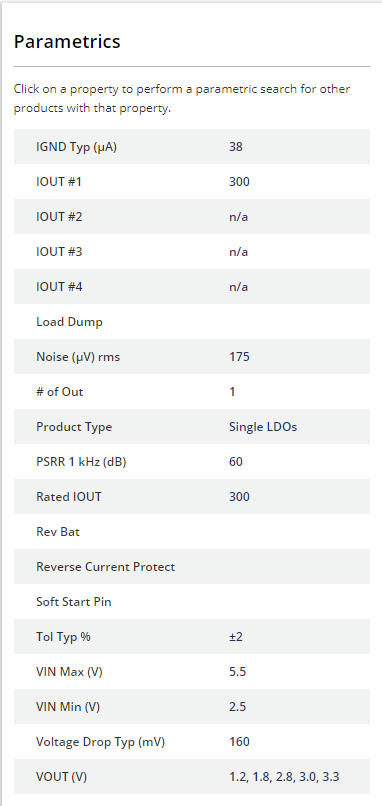

主要参数
设计工具
库/模型
CAD库文件
Ultralibrian库文件
设计参考
参考设计
参考设计简述
系统框图（图片/链接）
原理图（文件/链接）
PCB布局图（文件/链接）
Gerber文件（链接）
物料清单（文件/链接）
组装图（文件/链接）
CAD文件（文件/链接）
成品图片（图片/链接）
评估板信息
评估板型号
评估板图片
评估板介绍（Markdown备注）
使用手册（链接）
原理图（链接）
pcb板图（链接）
模拟仿真 - MIC5501
MIC5501/2/3/4 是一款先进的通用 LDO，非常适合为通用便携式设备供电。MIC5501/2/3/4 系列产品在超小型 1mm x 1mm 封装中提供高性能 300mA LDO。MIC5502 和 MIC5504 LDO 的输出具有自动放电功能，当使能引脚为低电平时会激活该功能。
