LM2776 - 开关电容逆变器

LM2776 - 开关电容逆变器

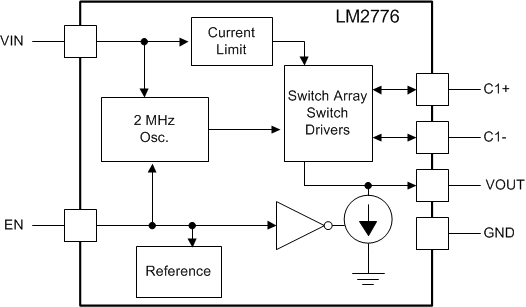

功能框图
简介
LM2776 CMOS 电荷泵电压转换器可将 2.7V 至 5.5V 范围内的正电压反相,从而获得对应的等值负电压。LM2776 采用三个低成本的电容即可提供 200mA 的输出电流,相比基于电感的转换器,解决了成本、尺寸和电磁干扰 (EMI) 多方面问题。
在大多数负载条件下,LM2776 的工作电流仅为 100µA,而工作效率高达 90% 以上,这对于需要高功率负电源的电池供电类系统而言堪称理想性能。
LM2776 一直以来始终采用 TI 的 6 引脚小外形尺寸晶体管 (SOT)-23 封装以保持小巧外形。
特性
输入电压:2.7V 至 5.5V
200mA 输出电流
将输入电源电压反相
低电流脉频调制 (PFM) 模式操作
2MHz 开关频率
效率高达 90% 以上
限流和热保护
无电感
封装
