起因：

写这篇文章并不是为了安利这个开发板！主要是为了帮助和我一样入坑的小伙伴，给一起入坑的小伙伴指出误区并提供玩转这个开发板的示例步骤！对本款FPGA开发板不感兴趣的小伙伴很抱歉浪费了你的时间。

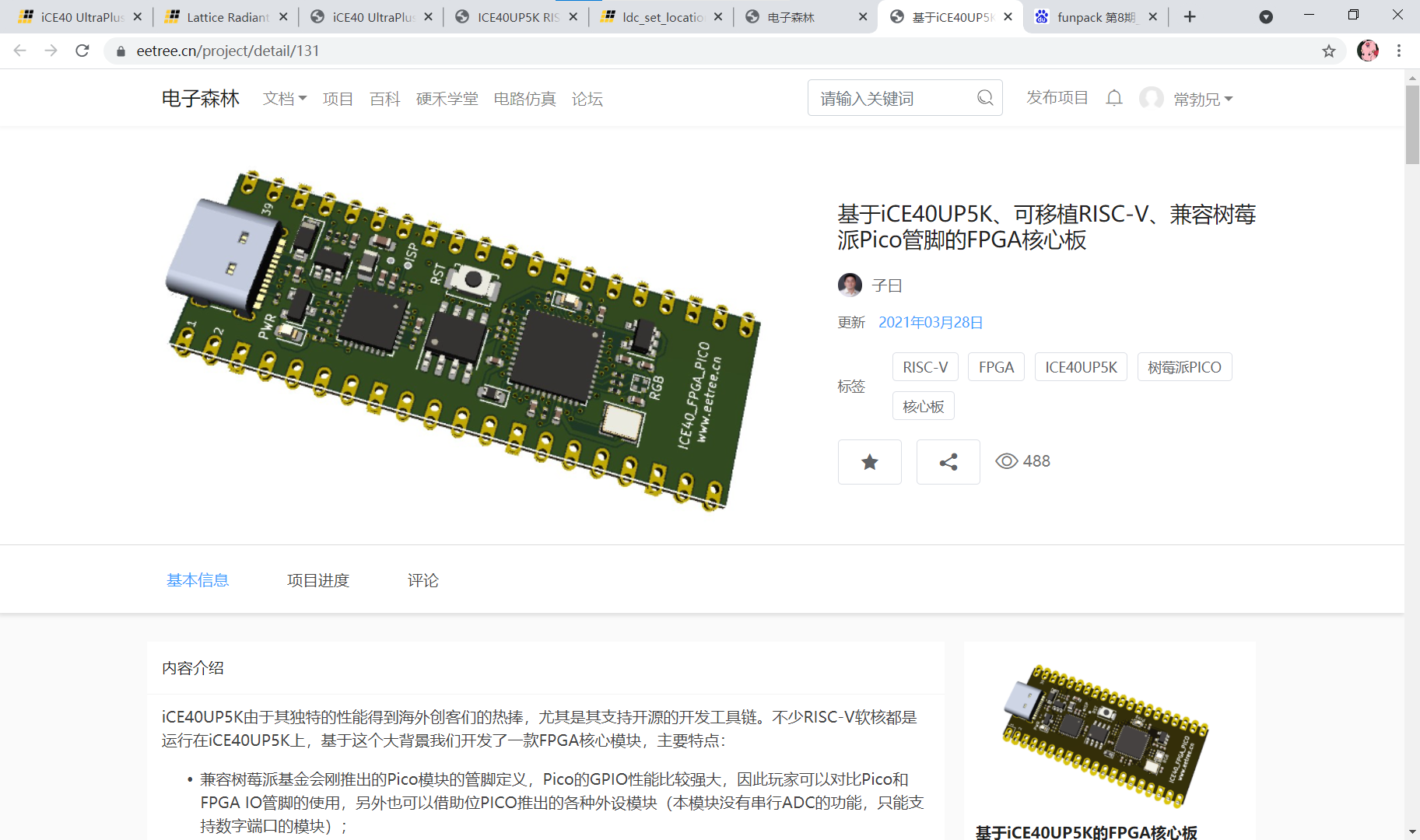

对本站的这个开发板眼馋已久，主要是之前就了解过iCE40UP5k这款FPGA，据说是全世界功耗最低的FPGA，看了一下内部资源，竟然还不少，毕竟是核心板，价格相比于Xilinx和Altera的FPGA开发板也算是很良心了（至少我能承担的起つ﹏⊂），等我变强后说不定能拿来开发产品（做白日梦ing），于是心里一横，剁手了。

发货有些慢，感觉是拍下了很久才发货的亚子，不过幸好还是在我毕业前收到货了（再晚一个星期就赶不上了），微信群里的Lucia老师还在发货前告诉我订单发货了，激动得要死。

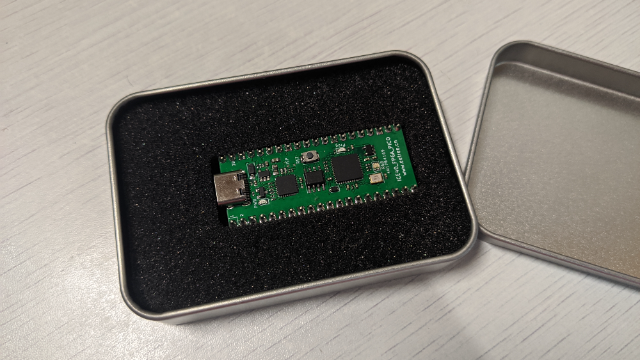

开箱就不发了，用小脚丫FPGA开发板的盒子发的，保护的挺严实。

windows下开发环境lattice Radiant的安装：

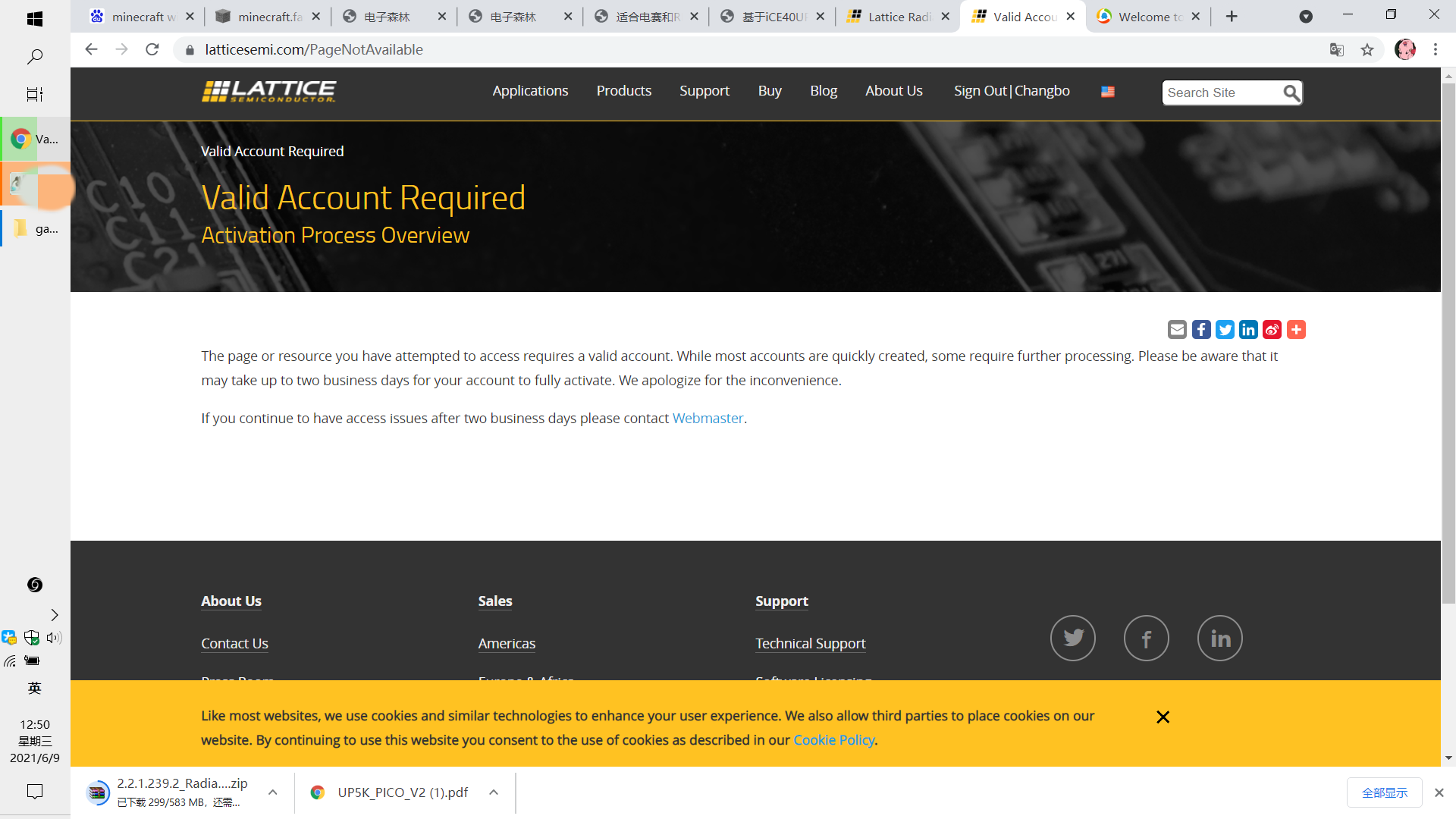

这里我走了弯路，所以要说一下，首先要注册一个lattice帐号，并在邮箱激活（国际惯例），但激活后你的账户并不能申请license，要过一两天才能申请。

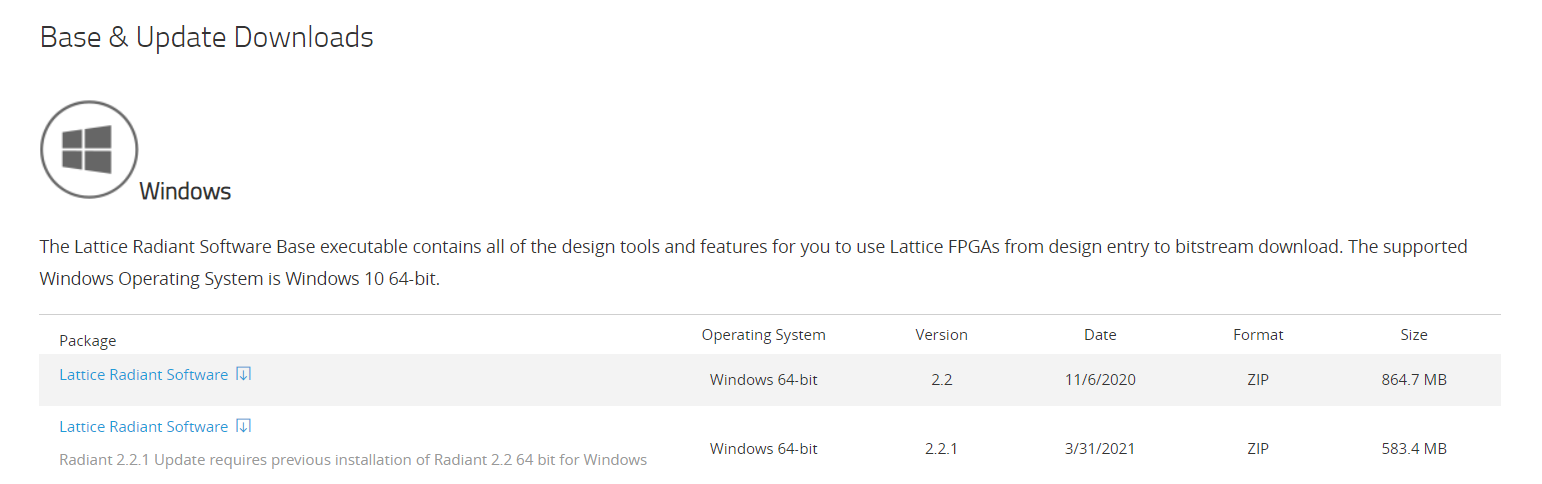

虽然要过两个工作日才能申请license，不过你已经可以下载软件了，下载软件的时候有一行小字：

也就是说，要安装最新的版本，你必须先下载并安装Radiant2.2的旧版本，我个人建议两个都下载，已更新Radiant 3.0，直接下载即可，下载的软件解压后即得到exe安装包。（如果你看到这个文章时版本已经变化请无视），这时可以不要先急着安装，因为没有license，你安装好了也打不开。

两个工作日后，再申请license，不申请license的话，软件是无法启动的。在下载页面点击那个写着Licensing的大蓝色按钮，选择你需要的license。

floating license配置起来比较麻烦，需要配置在服务器上，通过服务器授权允许局域网中的用户使用。

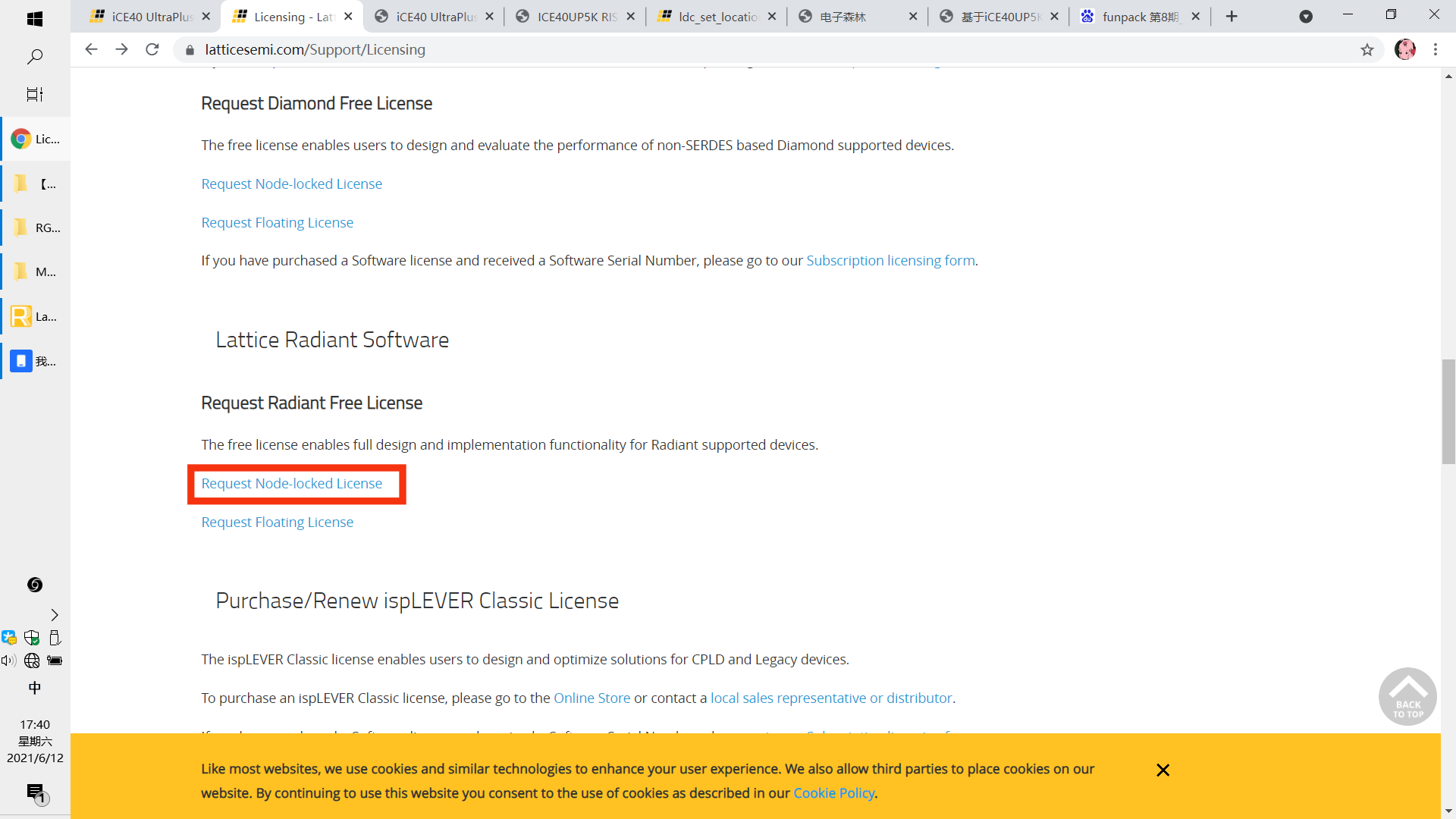

node-locked license更加方便个人使用，只能在唯一的设备上使用，但配置非常方便。我个人推荐使用这种方式。

首先按下win+r键，输入cmd，点击确定打开命令提示符，接着输入ipconfig /all,找到你连接网络用的适配器（我用的笔记本自带的无线网卡连接的WiFi，因此是这个）

ctrl+C复制物理地址，填到Host NIC (physical address)后面的框框里，然后点击generate license，几秒之后会有一个邮件发送到你注册lattice帐号的邮箱里，邮件的附件就是我们需要的license。

安装好程序并启动后会弹出窗口要我们激活，把邮件发给我们的license复制到安装路径\lscc\radiant\2.2\license下，然后打开就行。

打开软件后可能会提示我们需要更新，但是软件自带的下载很反人类，直接把目标设成-1byte，根本不会自己停止，体验很差，我个人建议用之前下载好的最新版本的exe包手动更新。

三色LED炫彩灯使用的Verilog代码

Radiant里面自带的Example Project无法在这个开发板上正常运行，有一点误导性，我们用Radiant新建一个工程，新建工程太简单了，只要看得懂英语就没问题，这里就不做介绍了，只要记得芯片选择好iCE40UP5k，封装选择sg48就行。

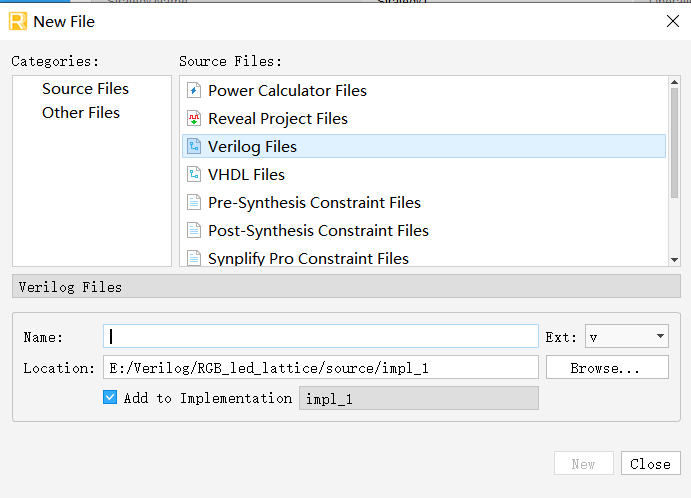

首先我们要新建一个Verilog源文件，在input file那右键点击Add->new file就行，我们新建PWM_loop.v文件。

首先为了改变LED的亮度，我们需要产生PWM波，并且其占空比需要变化，通过查看开发板的电路图，可以看到RGB LED是共阳极连接的，因此输出低电平时LED才会亮，输出高电平时led会灭，红色LED在39号引脚，绿色LED在40号引脚，蓝色LED在41号引脚。

以下是PWM_loop.v文件的内容：

module PWM_loop(
	input clk,
	input rst,
	output reg pwm,
	output reg [1:0] state
	);

	reg[7:0] high;//determine the duty 0~255
	reg[7:0] counter;//0~255
	reg[8:0] times;//loop times of any duty cycle

	always @(posedge clk or negedge rst)
	begin
		if(!rst)
		begin
			counter<=0;
			state<=0;
			high<=0;
			pwm<=0;
		end
		else if(counter==255)//占空比一共分为256级强度
			begin
				counter<=0;
				pwm<=0;

				if(times==182)//每个占空比重复183次，重复完后改变占空比
				begin
					times<=0;

					if(high==255)//占空比一共分为256级强度
					begin
						high<=0;

						if(state==2)//用于循环改变颜色，红->绿，绿->蓝，蓝->红
							state<=0;
						else
							state<=state+1;
					end
					else
					begin
						high<=high+1;
					end
				end
				else
				begin
					times<=times+1;
				end
			end
		else
		begin
			counter<=counter+1;
			if(counter<=high)
				pwm<=1;//产生PWM波形
			else
				pwm<=0;
		end
	end

endmodule

接着新建LED_top.v顶层文件，通过上面的PWM生成器改变LED的亮度：

module RGB_LED(
	input clk,
	input rst,
	output reg [2:0] rgb_led
	);

	wire pwm_wave;
	wire next;
	wire [1:0] state;

	PWM_loop pwm (
		.clk(clk),
		.rst(rst),
		.pwm(pwm_wave),
		.state(state)
		);

	always @(state)
	begin

		case(state)
			2'd0://红色渐弱，绿色渐强
			begin
				rgb_led[0]<=pwm_wave;
				rgb_led[1]<=~pwm_wave;//这样它们的占空比就正好相反
				rgb_led[2]<=1'b1;
			end
			2'd1://绿色渐弱，蓝色渐强
			begin
				rgb_led[0]<=1'b1;
				rgb_led[1]<=pwm_wave;
				rgb_led[2]<=~pwm_wave;
			end
			2'd2://蓝色渐弱，红色渐强
			begin
				rgb_led[0]<=~pwm_wave;
				rgb_led[1]<=1'b1;
				rgb_led[2]<=pwm_wave;
			end
			default:
				rgb_led=3'b111;
		endcase

	end

endmodule

接着加入综合后约束文件将顶层模块的输入输出约束在FPGA的各个引脚上，新建文件的过程同上，但是新建文件时选择post-synthesis constraint file。我们通过查看这个开发板的电路图，可以看到晶振连接在35号引脚，复位连接到13号引脚，结合之前的LED连接方式，编写pdc文件如下：

ldc_set_location -site 35 [get_ports {clk}]
ldc_set_location -site 13 [get_ports {rst}]
ldc_set_location -site 39 [get_ports {rgb_led[0]}]
ldc_set_location -site 40 [get_ports {rgb_led[1]}]
ldc_set_location -site 41 [get_ports {rgb_led[2]}]

Radiant产生.rbt文件与烧录办法

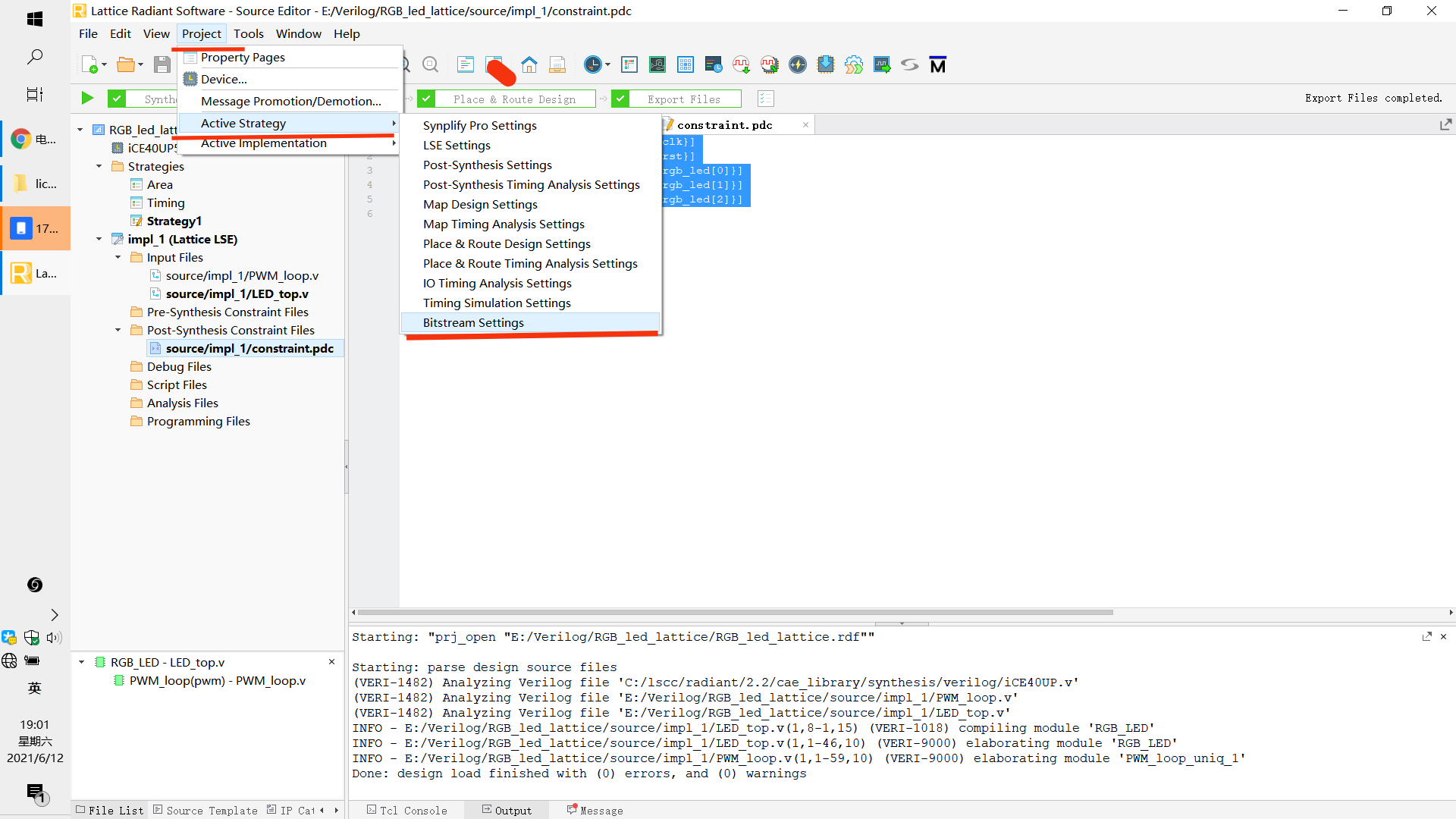

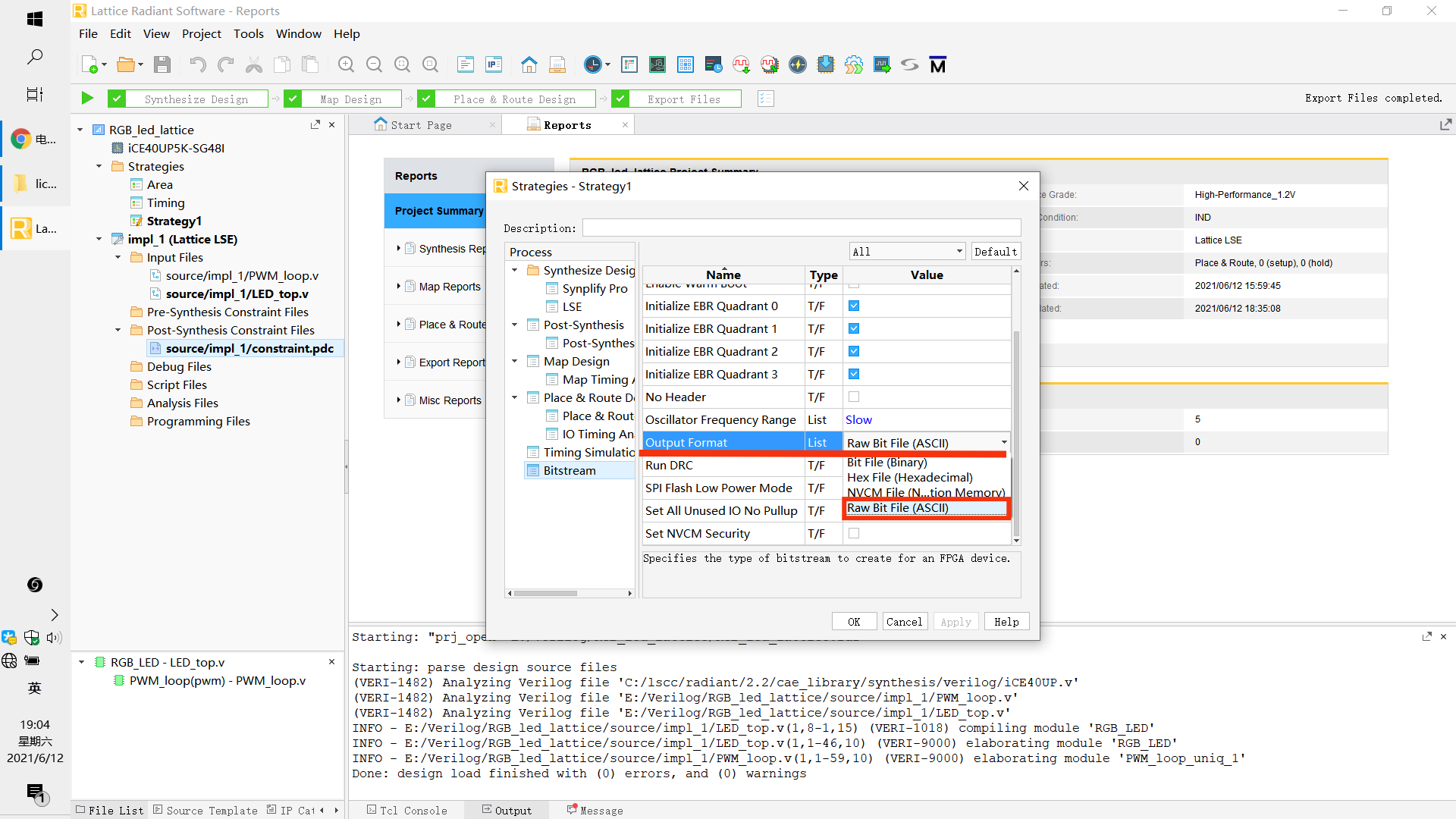

完成代码及约束文件的编写后，就可以在开发板上实现我们的电路了，不过默认生成的bitstream和程序自带的烧录功能不兼容我们的开发板，我们需要改一下设置。

非常感谢微信群里的苏老师为我解答烧录的问题。

接着直接双击上面的Export File等整个流程变成绿色框框就行。
