Funpack12-wio terminal-任务二网络天气预报

内容介绍

一.项目介绍

1.Wio terminal开发板：

引用部分官方介绍：Wio Terminal的主控采用SAMD51，主频120MHz (200MHz Max.)，另有4MB 外部闪存和 192KB RAM。配有一个2.4英寸 LCD, 板载IMU(LIS3DHTR)，麦克风，蜂鸣器，microSD卡槽，光传感器和940nm红外发射器。还有两个Grove接口和兼容Raspberry pi的40个GPIO引脚，用于支持更多附加组件。

FtRoKE1hPrB2AoOKX_kI_MeSaUKS

2.Arduino IDE：

Arduino IDE设置适配Wio terminal可参照官网。有坑注意：因为Seeed旗下开发板种类繁多，务必需要选择到Wio terminal，我遇到过使用过程中，Arduino提示升级库，升级后其实还需要再确认开发板类型。

FgEKeKuqqxyK5QTeFB5c9eLzqoA2

二.任务完成思路和实现过程

此次活动我选取了任务2：制作一个自动联网的天气预报仪，在设计界面显示温湿度、天气情况、空气质量以及未来三天内的天气变化。。

以下对本次任务进行分解：

第一步：使用Wio terminal联网（代码详见附件中）

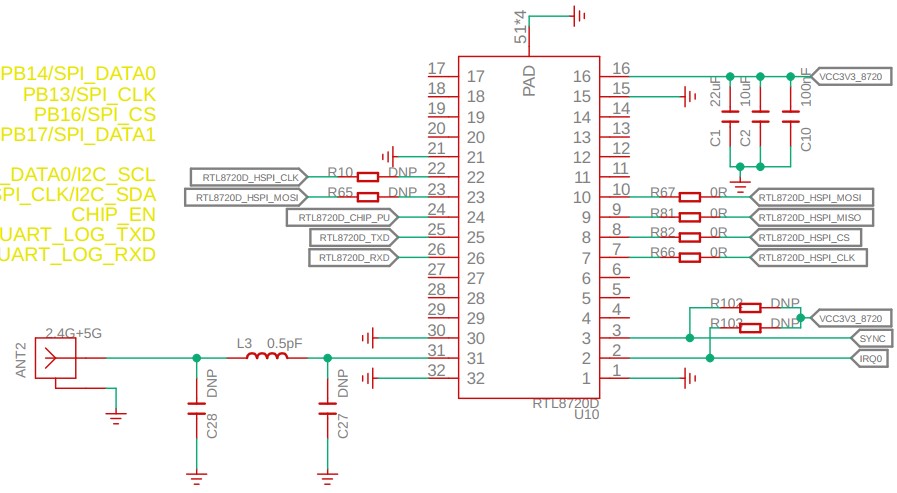

Wio terminal自带网络模块RTL8720D，使用SPI总线和CPU通讯，如果使用这个模块，除了要在Arduino中添加Seeed相关的库，也需要烧录RTL8720D的Firmware，使用详情在官方的网站中，此处有坑，烧录时，ambd_flash_tool这个文件夹需要放在根目录下，再使用powershell打开，这样才行。另需要注意，烧录时会有大概两分钟，没有反应，这时候千万别拔掉，一定要等command再跳出来提示烧录结束。

Fsbe4fmU6fhZgdn7ipJC5UIv62YX

第二步：在设计界面显示温湿度、天气情况、空气质量以及未来三天内的天气变化。。

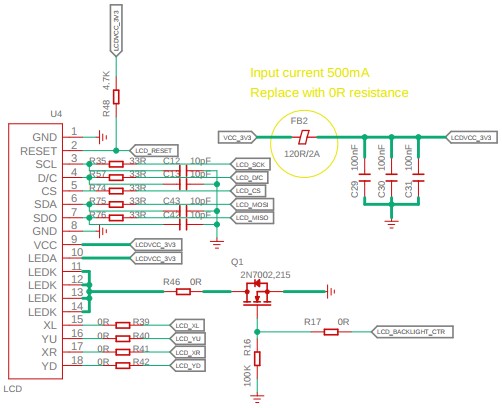

1.LCD模块：Wio terminal自带一个2.4” 320×240的LCD，这是我比较在意的，自带屏幕很方便随身携带debug，使用这个屏需要先载入Seeed_Arduino_LCD库。

Fi8ooxw1PbCzOJBfl7tl_-bT543P

关于显示，我遇到过，Wio termanl放两天，再使用时，不管怎么烧录，屏都没显示，这时候哪怕进入fastboot模式下，重新复制文件进去也没用，这时候需要这么处理：

1.先重新烧录RTL8720D的firmware

2.再下载LCD的例程试试看能不能显示

3.如果还不能显示，需要进fastboot，重新复制原始.uf2文件，再重新开始第一步骤尝试。

第三步：实现和调试(完整代码详见附件)

程序中需要载入的库如下：

其中WeatherIcon.h是自己设置的取字模转码合集（软件可用PCtoLCD2002）。

ArduinoJson.h是Json V6版本的库。

#include "rpcWiFi.h"
#include <WiFiClientSecure.h>
#include <ArduinoJson.h>
#include"Free_Fonts.h"
#include"TFT_eSPI.h"
#include"WeatherIcon.h"

需要调试的部分：

（1）联网部分：选择合适的天气API，此处选择和风API，目前大部分天气API都需要申请账号，使用个人API key，还有一种方法，是使用证书登录。

client.println("GET /v7/weather/3d?location="Your Hefeng LOACATION"&lang=en&gzip=n&key="Your Hefeng API Key" HTTP/1.1");

（2）数据抓取和解析：ArduinoJson使用V6版本，

（3）显示部分：先显示网络连接状况，再显示抓取天气和空气质量的情况，比如：

        tft.fillScreen(TFT_BLACK);
        tft.setCursor((320 - tft.textWidth("Connected to Server!"))/2, 120);
        tft.print("Get the Weather!");
.
.
.
        tft.fillScreen(TFT_BLACK);
        tft.setCursor((320 - tft.textWidth("Connected to Server!"))/2, 120);
        tft.print("Get the Air Quality!");

在显示具体内容前，再增加显示更新时间和当前日期，关于显示Json中抓取的数据，是尝试碰到，可以用“tft.drawString（需要的字段，显示位置）”语句实现。

在解这个问题过程中发现，当使用新加的库时，如果不知道这个库怎么用，可以在库的文件夹中寻找keywords.txt，这个文件中会有这个库可用的command 。

第四步：演示效果

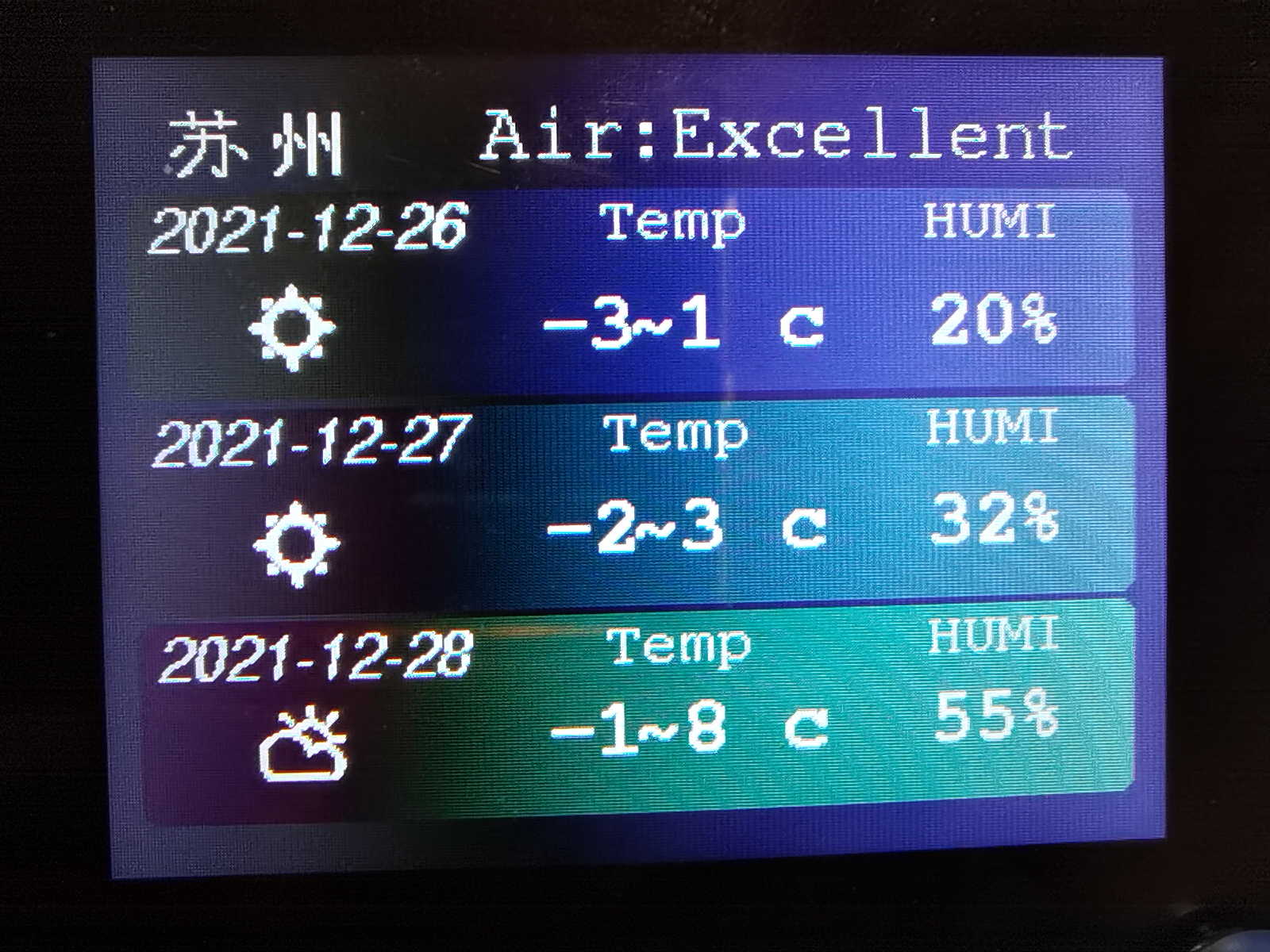

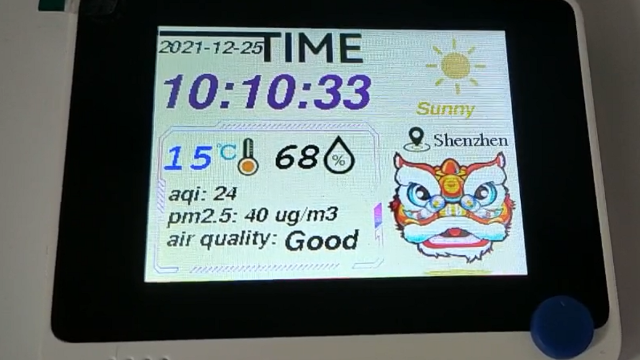

贴上演示效果和内容如下：

FhtIclZ1v-liRF6H2piE6MFLLyH8 FkmJrVGbcEiu8vIllrBRIXORMeD_

三.活动总结，一些感想

本次活动，是第一次接触Arduino，也是自己真正开始用软件语言来实现功能，从配置IDE到最终功能实现，得到了满满的成就感，感谢微信群里各位大佬的帮忙，也感谢硬禾学堂提供这些机会，下个活动已经下单了，也希望硬禾学堂的活动越办越好。
