Funpack12-Wio Terminal 任务一环境监测（温湿度紫外线挥发性有机化合物二氧化碳）

内容介绍

1.实现的功能

本项目使用Wio Terminal 连接 VEML6070（紫外线传感器），SGP30 （二氧化碳（CO2）和挥发性有机化合物（VOC）传感器），DHT11（温湿度传感器），读取数据并在LCD屏幕上实时更新。

2. 各功能对应的主要代码片段和功能展示与说明

2.1 紫外线传感器 VEML6070

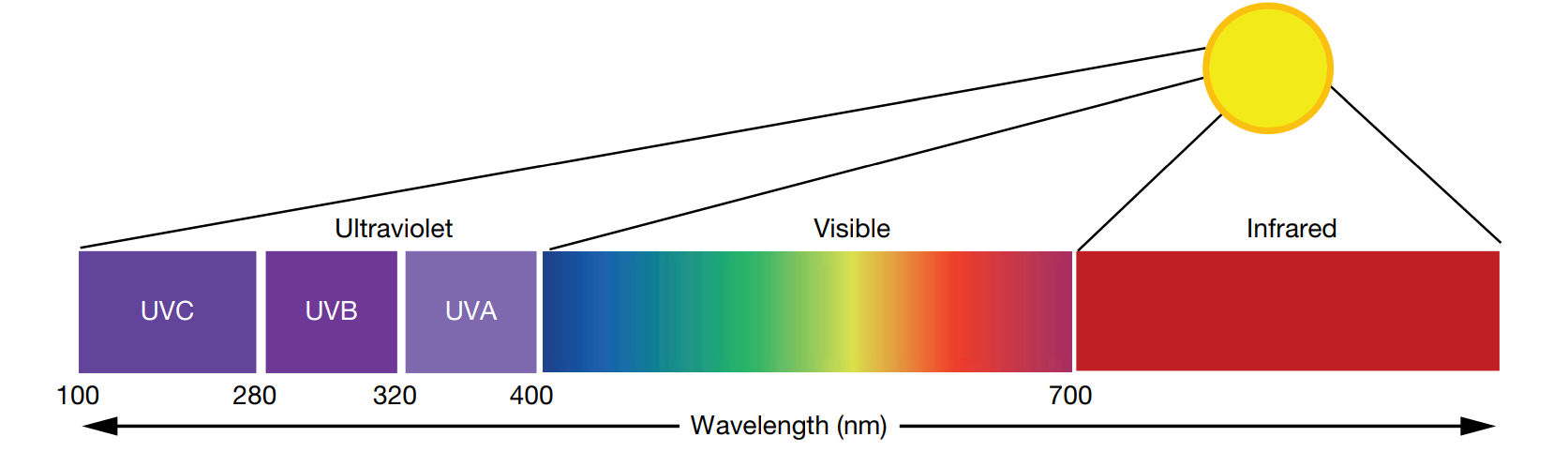

如下图所示，太阳光的紫外波段仍可依据波长继续细分为UVA，UVB，UVC。其中UVA的波长范围为320nm-400nm。

FjEQcmG4GSF73YN3ZpK36iW_Pjox

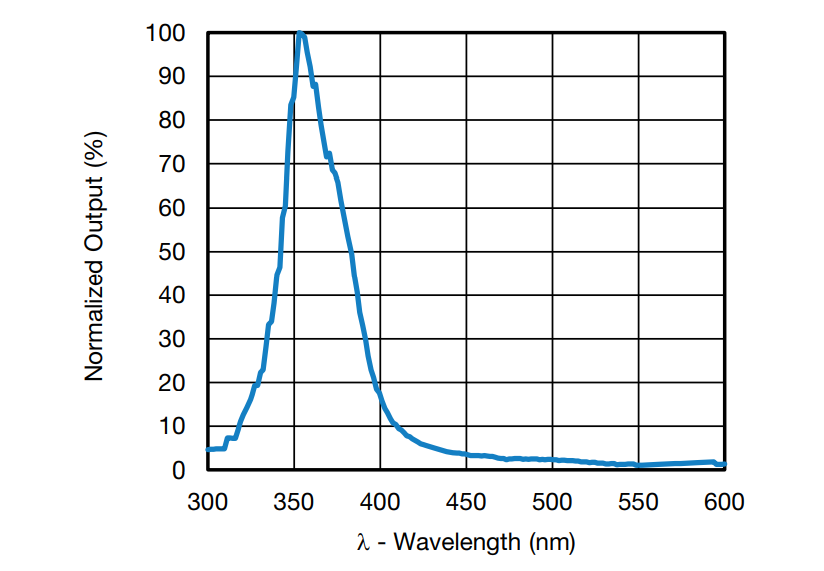

根据数据手册，此传感器对于355nm即UVA波段的紫外线最敏感。所以此传感器适用于监测UVA紫外线强度的应用场景。

FkybWliYH6QBrVpJwGGboS_W3fGj

使用CAN 总线接口与Wio Terminal 相连。Wio Terminal 的左侧Grove接口支持CAN协议。CAN总线支持多个设备同时连接通信，只要地址不同，因此使用扩展板将两个传感器连接在左侧接口即可。

FkkH_k-ZgXzUjd8eVPVdMZjwPyze

代码（读取并显示UV强度部分）：

#include <Wire.h>

#include "Adafruit_VEML6070.h"

Adafruit_VEML6070 uv = Adafruit_VEML6070();


uv.begin(VEML6070_1_T);



void loop() {
  Serial.print("UV light level: "); Serial.println(uv.readUV());
  //tft.fillScreen(TFT_BLACK); //Red background
  tft.drawString("UV Light Level:", 0, 0);
  tft.fillRect(0,40 , 100, 40,TFT_BLACK );
  tft.drawString(String(uv.readUV()), 3, 40);

  delay(1000);
}

2.2 VCO传感器 SGP30

同样使用CAN 总线接口与Wio Terminal 相连。测试 TVOC 和 eCO2 含量数据。

TVOC的主要成分是烃类、卤代烃、氧烃和氮烃，它包括：苯系物、有机氯化物、氟里昂系列、有机酮、胺、醇、醚、酯、酸和石油烃化合物等（引自知乎，原文链接）。

传感器的官方介绍如下：

GP30 是一个数字化多像素气体传感器，专为轻松集成到空气净化器、按需新风控制和物联网应用中而设计。SGP30 设计用于智能家居、家电和物联网应用，它提供两个经过校准的空气质量信号和湿度补偿功能。Sensirion 还通过 SGPC3 为移动应用提供低功率的可靠气体传感解决方案。

SGP30 可提供有关空气质量的更详尽指数。针对现实生活环境中的污染气体，该传感器具有无与伦比的可靠性，可以实现独一无二的长期稳定性和低漂移。

网址 SGP30 传感器介绍页

这段代码包含自动校准的过程，每秒需要运行一次测量，实现对传感器的校准。此外由于传感器需要湿度补偿，引入DHT11 对温湿度进行测量，实时补偿测量数据。

#include <Wire.h>
#include "Adafruit_SGP30.h"

Adafruit_SGP30 sgp;
int counter = 0;
void loop() {

if (! sgp.IAQmeasure()) {
    Serial.println("Measurement failed");
    return;
  }
  Serial.print("TVOC "); Serial.print(sgp.TVOC); Serial.print(" ppb\t");
  Serial.print("eCO2 "); Serial.print(sgp.eCO2); Serial.println(" ppm");



  if (! sgp.IAQmeasureRaw()) {
    Serial.println("Raw Measurement failed");
    return;
  }
  Serial.print("Raw H2 "); Serial.print(sgp.rawH2); Serial.print(" \t");
  Serial.print("Raw Ethanol "); Serial.print(sgp.rawEthanol); Serial.println("");

  delay(1000);


  counter++;
  if (counter == 30) {
    counter = 0;

    uint16_t TVOC_base, eCO2_base;
    if (! sgp.getIAQBaseline(&eCO2_base, &TVOC_base)) {
      Serial.println("Failed to get baseline readings");
      return;
    }
    Serial.print("****Baseline values: eCO2: 0x"); Serial.print(eCO2_base, HEX);
    Serial.print(" & TVOC: 0x"); Serial.println(TVOC_base, HEX);
  }
}

2.3 温湿度传感器 DHT11

最简单的部分了，直接导入库，读取温度、湿度数据就行了。

#include <dht11.h>

dht11 DHT11;

#define DHT11PIN A2

DHT11.read(DHT11PIN);

Serial.print("Humidity (%): ");
Serial.println((float)DHT11.humidity, 2);

Serial.print("Temperature (oC): ");
Serial.println((float)DHT11.temperature, 2);

2.4 LCD 显示

Wio Terminal 的官方wiki，介绍了显示屏的使用方法。显示屏介绍

安装 Adafruit Zero DMA 库之后即可使用。 Adafruit 简直无所不包，本项目的两个传感器都使用对应的已经封装好的库，直接调用即可。

显示字符串的代码

#include"TFT_eSPI.h"
TFT_eSPI tft;

void setup() {
  tft.begin();
  tft.setRotation(3);

  tft.fillScreen(TFT_RED); //Red background

  tft.setTextColor(TFT_BLACK);          //sets the text colour to black
  tft.setTextSize(1);                   //sets the size of text
  tft.drawString("Hello world!", 0, 0); //prints strings from (0, 0)
  tft.setTextSize(2);
  tft.drawString("Hello world!", 0, 10);
}

void loop() {}

还需要对显示数据进行刷新，通过绘制黑色方块的方法对旧数据显示区域进行覆盖，然后再显示新数据，类似黑板，要显示新内容，需要用黑板擦先把黑板变成黑色的板，然后再书写新内容，实现刷新。

tft.drawString("TVOC ", 0, 80);
tft.fillRect(120,80 , 60, 40,TFT_BLACK );
tft.drawString(String(sgp.TVOC), 120, 80);
tft.drawString(" ppb/t", 180, 80);

这段代码里还有坐标的概念需要说明，官方wiki，LCD坐标介绍

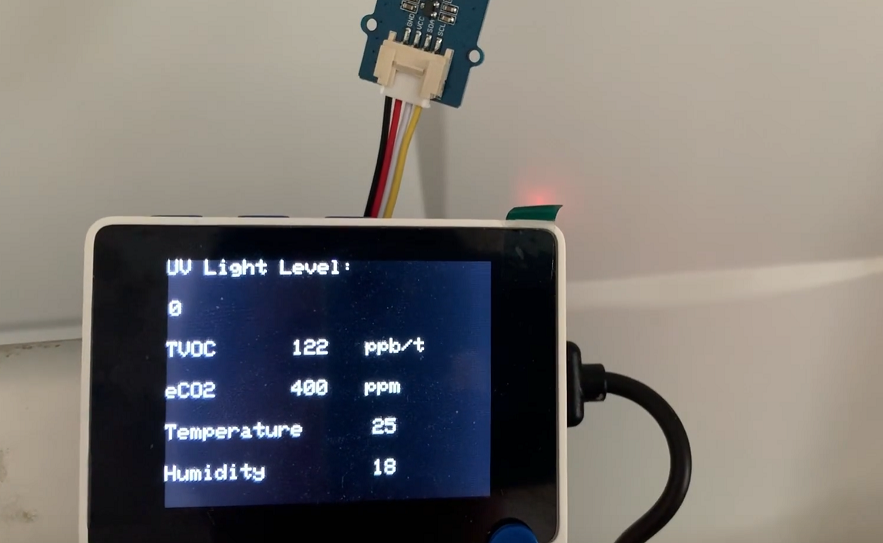

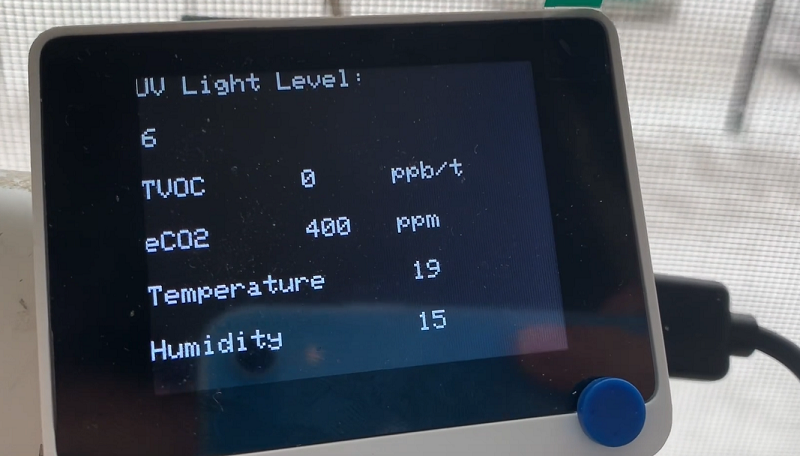

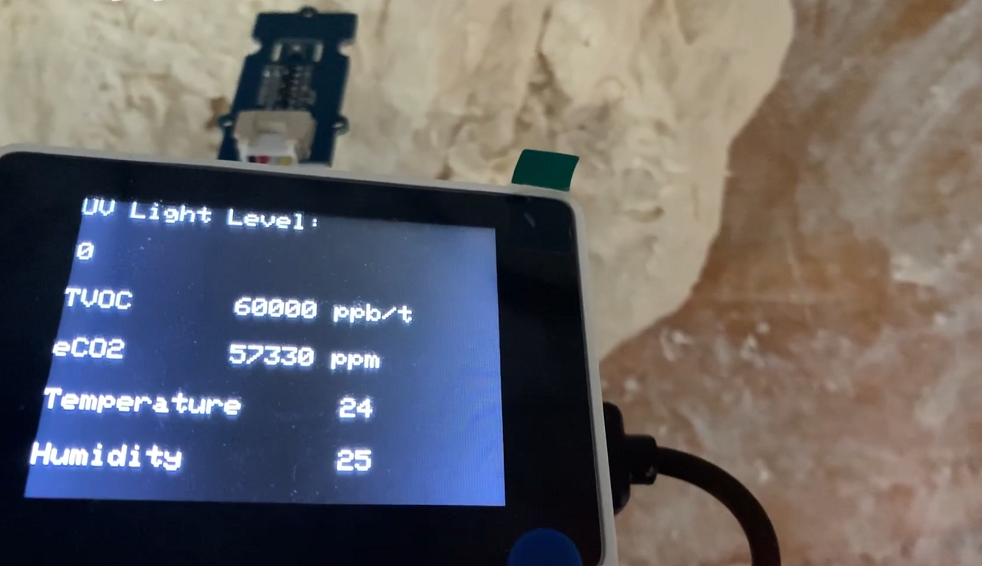

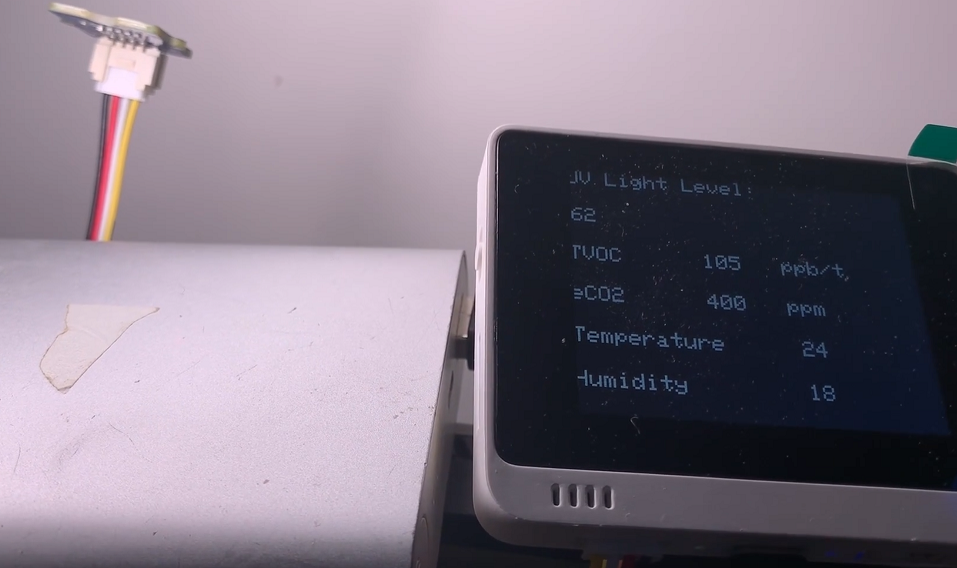

2.5 效果展示

FghOBwoNOtf7uKGmwQec01prkkR_
