一、项目介绍
这个项目是基于NXP FRDM-MCXN236 开发板完成的一个 RTC 电子时钟。核心思路很简单：利用 MCXN236 内部集成的独立实时时钟（IRTC）外设来获取精确的时间信息，通过板载的两个用户按键 SW2 和 SW3 来设置和调整时间，最终通过串口实时输出当前的年、月、日、时、分、秒。整个系统不需要外接任何显示模块，所有时间信息都通过 LPUART4 串口打印到电脑端的串口助手上，简洁直观。
为什么选这个题目？说实话，RTC 是每个 MCU 开发者迟早都要面对的外设，但很多人（包括我之前）对它的理解只停留在"调用个库函数读时间"的层面。这次借 Funpack 活动的机会，我想把 RTC 从里到外搞清楚——它的时钟源从哪来、掉电后为什么还能走、写保护是怎么回事、1Hz 中断怎么用。做完这个项目，这些问题都有了实实在在的答案。
项目完成了任务1要求的全部五项功能：使用 RTC 获取系统时间、显示当前时分秒信息、使用按键实现时间调整、通过串口输出当前时间、掉电后时间能够保持。另外我还加了星期自动计算（蔡勒公式）、RTC 有效性检测、按键消抖等细节处理，让整个时钟用起来更顺手。
二、使用到的硬件介绍
整个项目用到的硬件全部在FRDM-MCXN236 开发板上，没有外接任何模块，非常干净。
硬件 | 型号/参数 | 用途 |
主控MCU | MCXN236VDF，Cortex-M33，150MHz，1MB Flash，352KB RAM | 系统控制核心 |
RTC 外设 | MCXN236 内置 IRTC（独立实时时钟） | 时间计数与掉电保持 |
按键SW2 | GPIO0 Pin20（P0_20），板载用户按键 | 切换编辑模式（时/分/秒） |
按键SW3 | GPIO0 Pin6（P0_6），板载用户按键 | 编辑模式下数值+1 |
调试串口 | LPUART4，P1_8(TX)/P1_9(RX)，115200bps | 时间信息输出 |
调试器 | 板载MCU-Link（CMSIS-DAP） | 烧录、调试、串口一线通 |
RTC 备用电源 | VBAT 引脚（板载超级电容/电池） | 掉电后RTC 继续运行 |
表1 硬件资源一览表
FRDM-MCXN236 这块板子比我之前用的 MCXA153 强不少——Cortex-M33 内核跑到 150MHz，1MB 的双组 Flash 还支持 ECC，352KB ECC RAM，还有 SmartDMA 加速器和 EdgeLock 安全子系统。不过对这个 RTC 时钟项目来说，这些高性能资源大部分都在"休息"，真正干活的就是 IRTC 这个独立外设和两个 GPIO 按键。但这也恰恰说明了 IRTC 的独立性——它有自己的电源域和时钟源，主 CPU 就算停了它也能继续走。

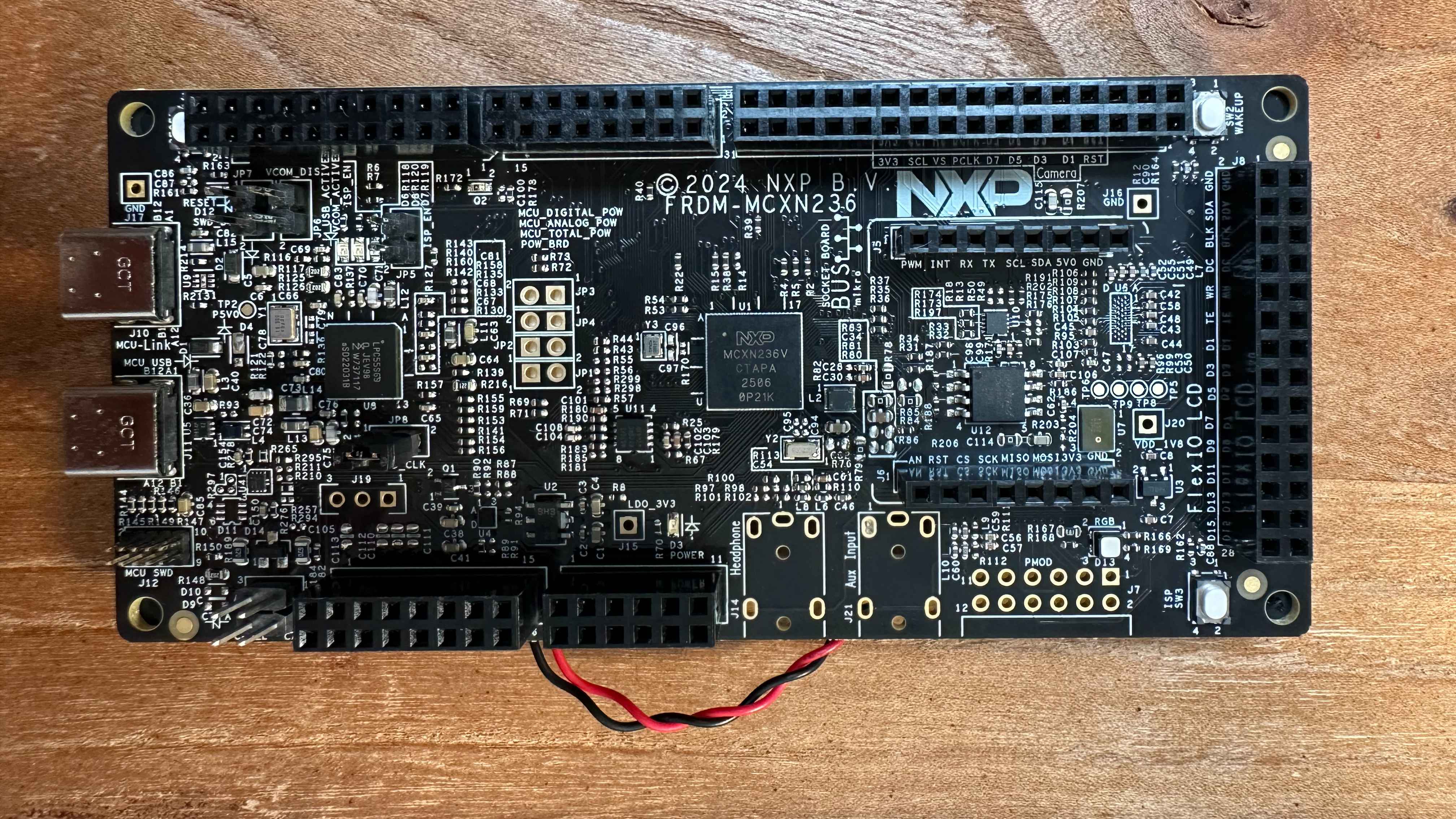

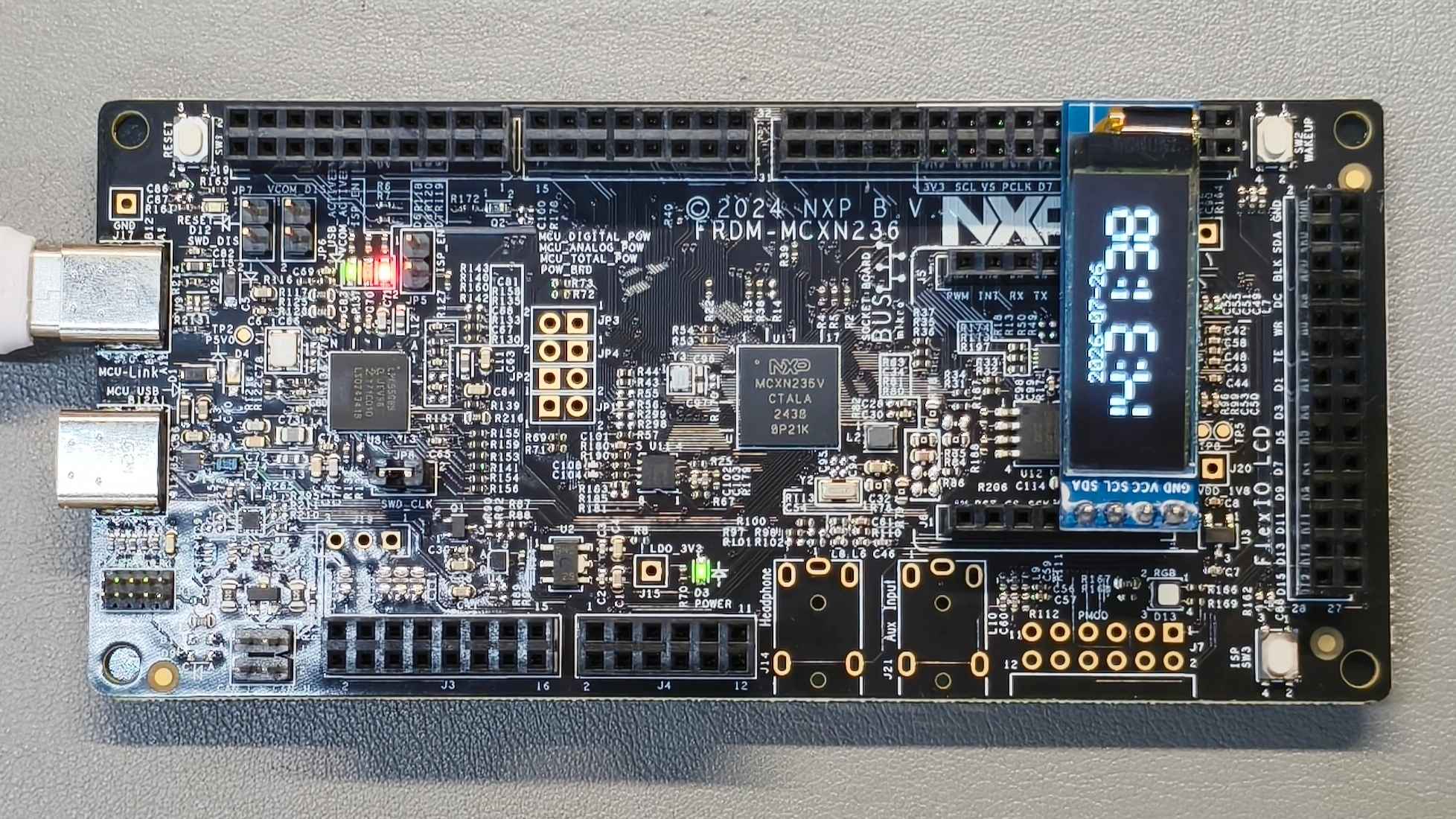

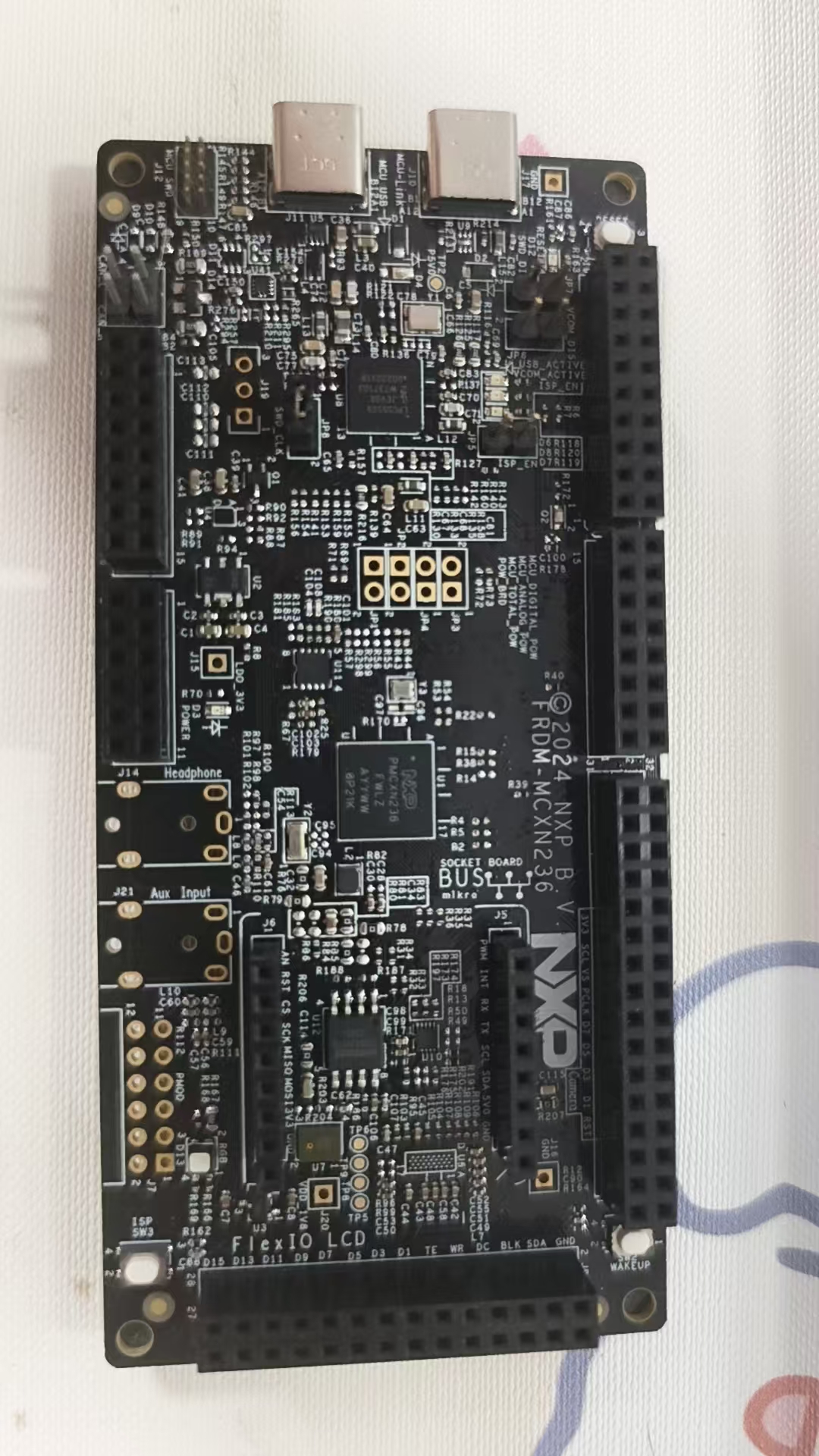

图1 FRDM-MCXN236 开发板实物
三、方案框图与项目设计思路

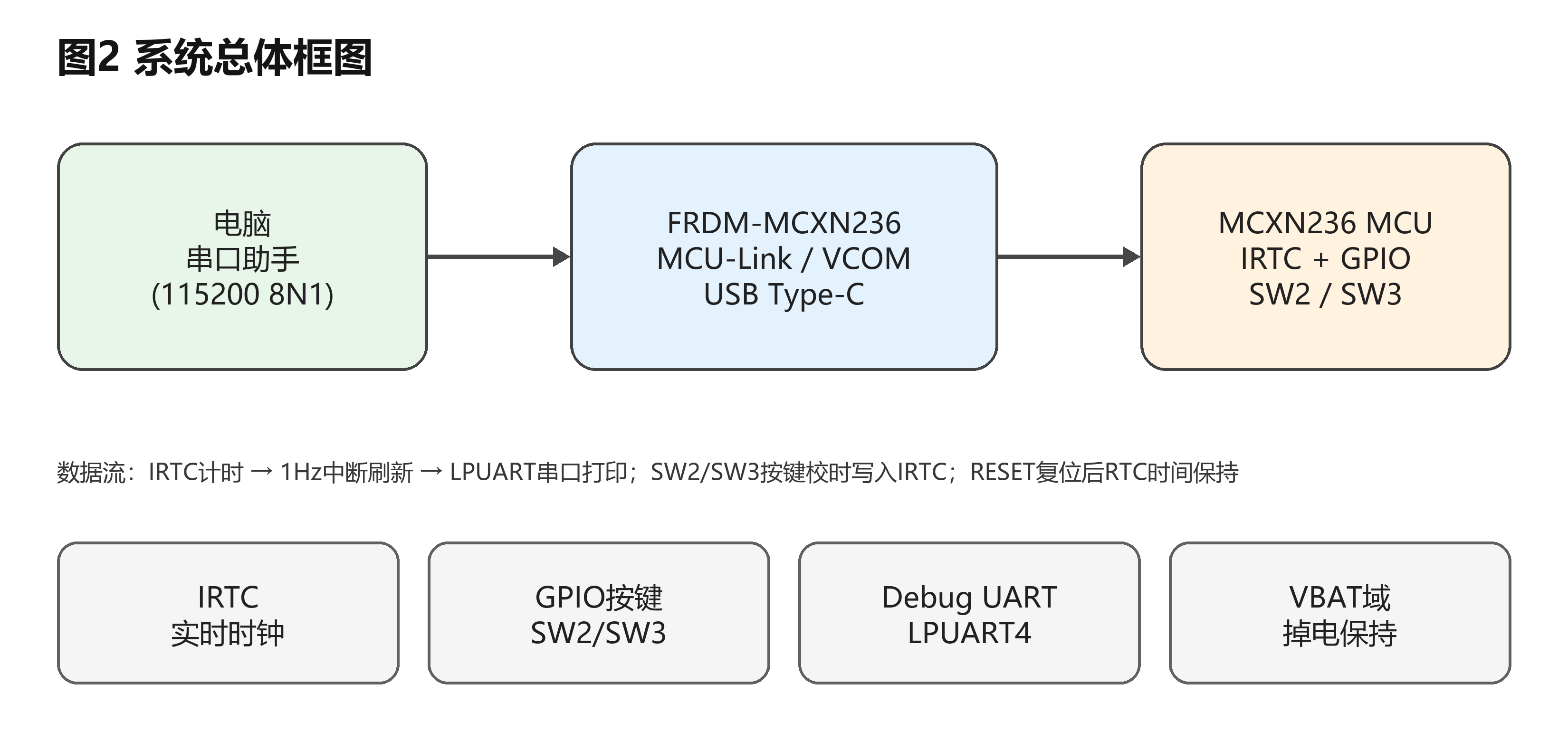

图2 系统总体框图
整个系统的架构非常清晰，可以分成三个部分来看：
第一部分是时间源——MCXN236 内部的 IRTC 外设。IRTC 有自己独立的 32.768kHz 外部晶振作为时钟源，经过 32768 分频后得到精确的 1Hz 秒信号，驱动内部的秒、分、时、日、月、年计数器逐级进位。IRTC 运行在独立的 VBAT 电源域，主电源掉电后由 VBAT 供电继续计时，这就是掉电保持的硬件基础。
第二部分是人机交互——两个板载按键。SW2 负责模式切换，在"运行→编辑时→编辑分→编辑秒→运行"之间循环；SW3 负责在编辑模式下对当前选中的时间位做 +1 操作（时%24、分%60、秒%60）。两个按键都配置为内部上拉输入，低电平有效，软件做了 50ms 消抖处理。
第三部分是信息输出——LPUART4 串口。系统初始化时打印开机信息和按键说明，之后在运行模式下每秒（由 IRTC 的 1Hz 中断触发）读取一次 RTC 时间并打印到串口。进入编辑模式后，每次按键操作也会立即打印当前状态，方便用户确认调整结果。串口波特率 115200，8 位数据位，无校验，1 位停止位。
设计思路上，我刻意把时间获取和时间显示解耦：IRTC 硬件负责精确计时（1Hz 中断只设一个标志位，不在中断里做任何耗时操作），主循环负责轮询标志位、读 RTC、打印时间。这样即使串口打印慢一点，也不会影响 RTC 的计时精度。按键处理也放在主循环里轮询，用状态机的方式管理编辑模式，逻辑清晰且不容易出 bug。
四、RTC（IRTC）工作原理详解

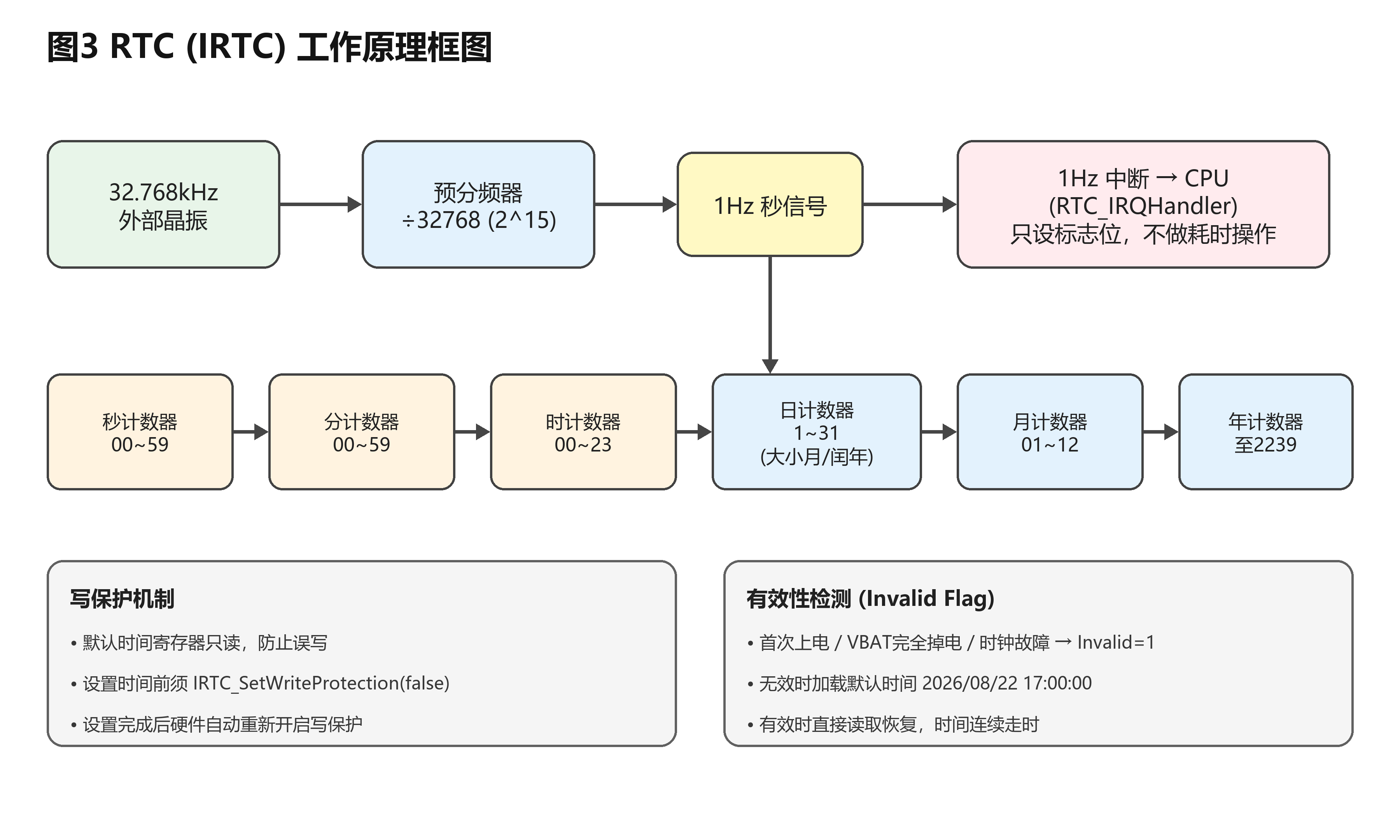

图3 RTC (IRTC) 工作原理框图
要把这个时钟项目做好，得先搞懂IRTC 到底是怎么工作的。MCXN236 的 IRTC（Independent Real-Time Clock）是一个完全独立的实时时钟外设，所谓"独立"体现在三个方面：独立的时钟源、独立的电源域、独立的寄存器接口。
4.1时钟源与计时原理
IRTC 的时钟源是外部 32.768kHz 晶振。为什么是 32.768kHz 这个奇怪的数字？因为 32768 = 2^15，经过 15 级二分频后正好得到 1Hz 的秒信号，用二进制计数器实现起来非常方便，不需要复杂的除法电路。晶振输出的 32.768kHz 方波进入 IRTC 内部的预分频器，分频得到 1Hz，然后驱动秒计数器从 0 数到 59，溢出后向分计数器进 1，分计数器溢出向时计数器进 1，以此类推，时（0-23）、日（1-31，自动处理大小月和闰年）、月（1-12）、年（可到 2239 年）逐级进位。整个过程完全由硬件自动完成，CPU 不需要干预。
4.2掉电保持原理（VBAT电源域）

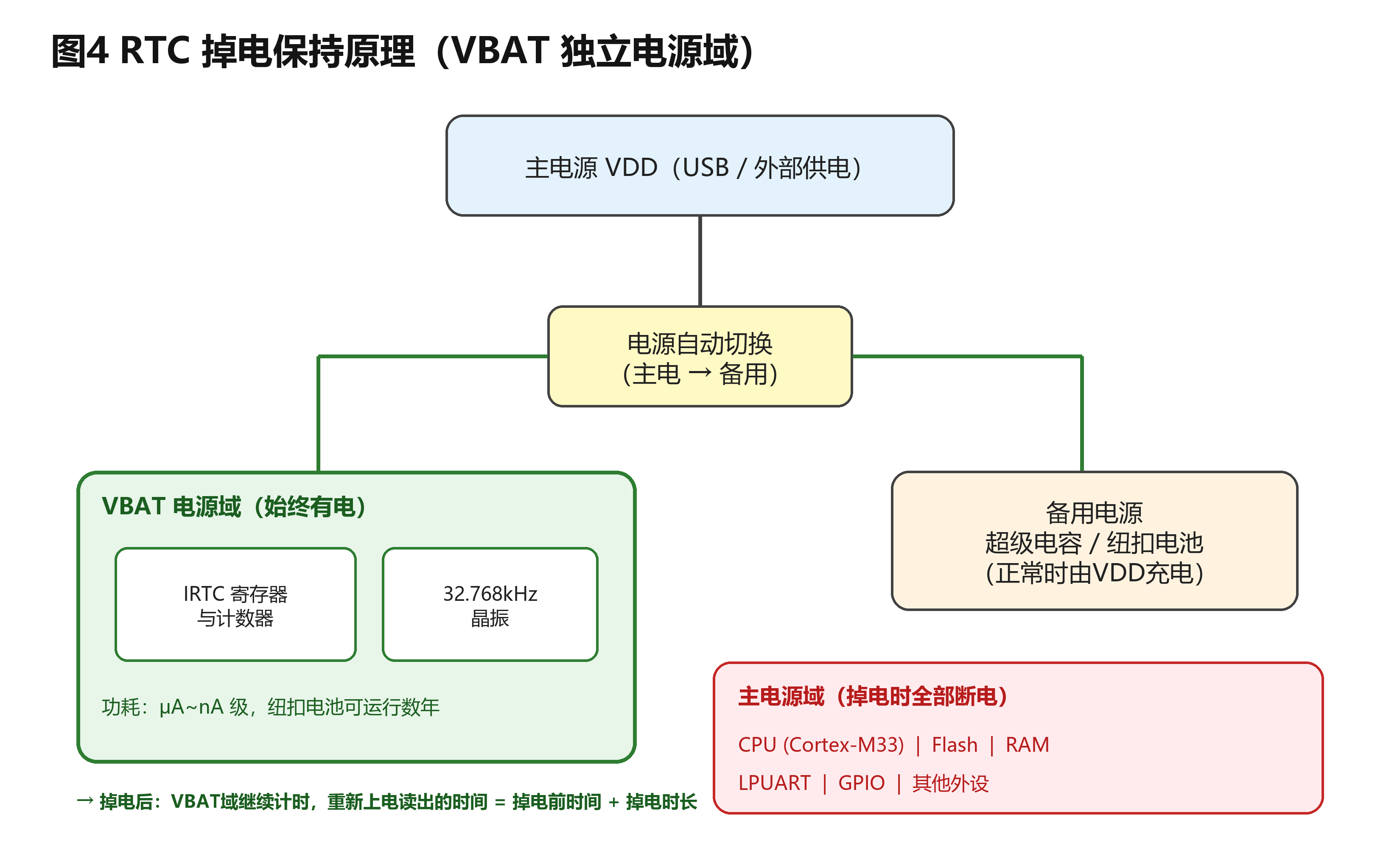

图4 RTC 掉电保持原理（VBAT 独立电源域）
RTC 最神奇的地方就是掉电后时间还能继续走，这靠的就是 VBAT 电源域。MCXN236 内部有一个独立的 VBAT 电源域，IRTC 的所有寄存器和计数器都在这个域里。正常工作时，VBAT 由主电源 VDD 供电（同时给板载的超级电容或纽扣电池充电）；当主电源掉电后，VBAT 自动切换到备用电源供电，IRTC 继续运行，而 CPU 和其他外设则全部断电停止工作。
需要注意的是，VBAT 电源域的功耗非常低（微安级甚至纳安级），一颗小小的纽扣电池就能让 RTC 跑好几年。但这个电源域只能给 IRTC 供电，不能给 CPU 或其他外设供电，所以掉电后串口肯定是没输出的，但时间一直在走，重新上电后读出来的时间就是准确的。
4.3写保护与有效性检测
IRTC 有一个写保护机制，默认情况下时间寄存器是只读的，防止误写导致时间错乱。要设置时间，必须先调用 IRTC_SetWriteProtection(RTC, false) 关闭写保护，设置完成后硬件会自动重新开启写保护。这个机制在我的 APP_ApplyDatetime() 函数里体现得很清楚——每次设置时间前都先关写保护。
另外，IRTC 有一个 Invalid Flag（无效标志）。当 RTC 第一次上电、VBAT 完全掉电（备用电池也没电了）或者检测到时钟故障时，这个标志会被置位，表示当前时间不可信。我的代码在启动时会检查这个标志和年份范围（2020-2239），如果时间无效就加载默认时间 2026/8/22 17:00:00 并写入 RTC；如果时间有效就直接读取并继续运行，这就是掉电恢复的逻辑。
4.4 1Hz中断
IRTC 支持 1Hz 中断，每秒钟触发一次。这个中断的处理函数 RTC_IRQHandler() 非常简单——只做一件事：把全局变量 s_tick1Hz 设为 true，然后清除中断标志。不在中断里做任何耗时操作（比如串口打印），这是嵌入式开发的基本原则。主循环里轮询这个标志位，发现为 true 就去读 RTC 时间并打印，然后把标志位清掉。这样既保证了每秒一次的精确触发，又不会因为中断里做太多事而影响系统响应。
五、调试软件介绍、软件流程图及关键代码
5.1开发与调试环境
开发环境用的是NXP 官方的 MCUXpresso IDE（基于 Eclipse），免费下载使用。SDK 直接在 IDE 里导入 FRDM-MCXN236 的 board package，时钟配置、引脚复用、外设初始化都可以用 Config Tools 图形化生成。系统时钟配置为 PLL0 150MHz（BOARD_BootClockPLL150M），由 FIRC 48MHz 经过 PLL0 倍频得到，AHB 总线时钟也是 150MHz。调试用板载 MCU-Link，一根 USB-C 线搞定供电、烧录和串口调试，非常方便。
5.2软件流程图

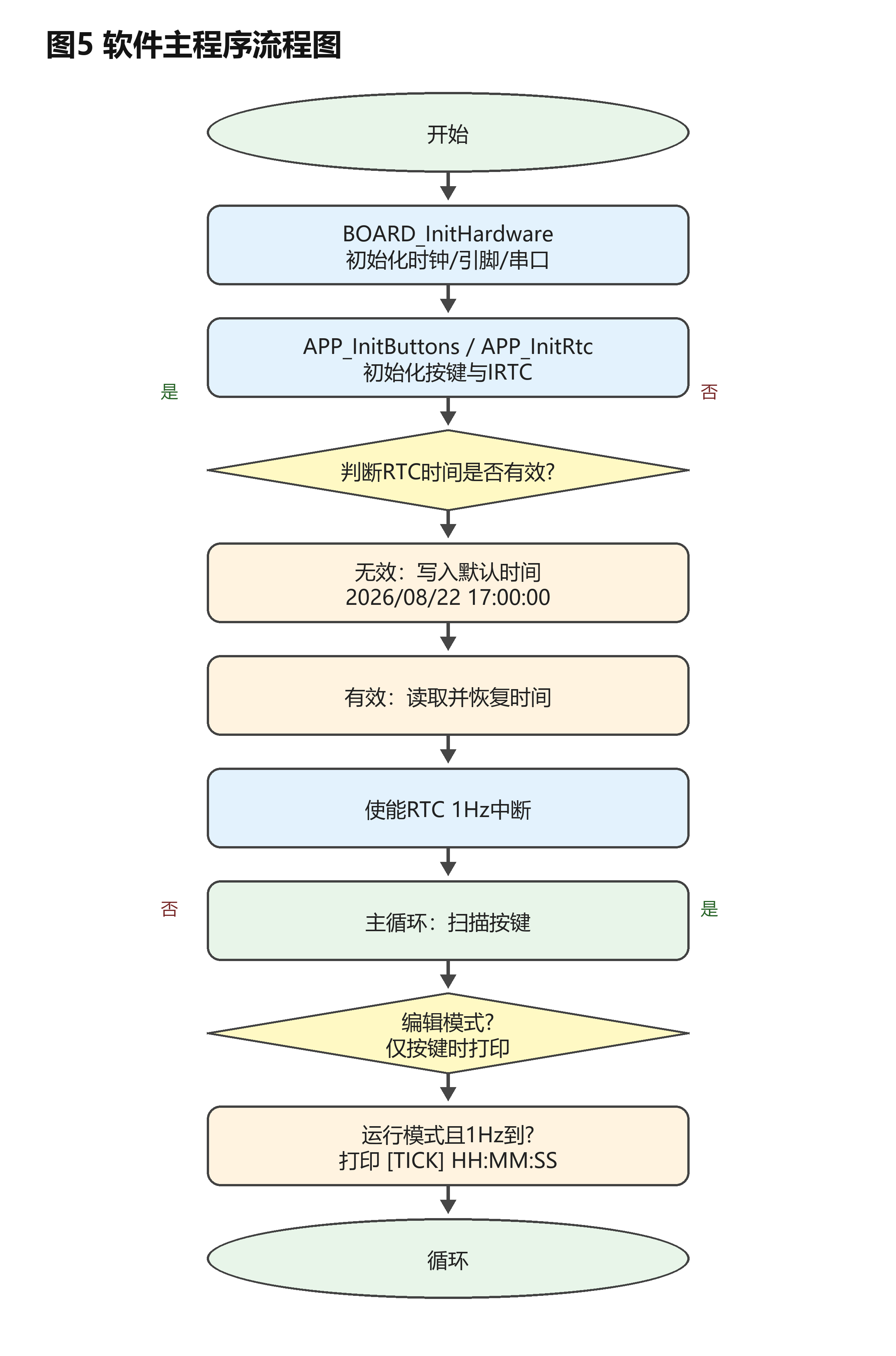

图5 软件主程序流程图
主程序的流程如上图所示：上电后依次初始化硬件（时钟、串口、引脚）、按键（SW2/SW3 上拉输入）、IRTC（关闭写保护、清除状态标志）。然后检查 RTC 时间是否有效——无效则加载默认时间并写入，有效则直接读取。接着使能 1Hz 中断并打印开机信息，进入主循环。主循环里做两件事：轮询处理按键（SW2 切模式、SW3 调数值），检查 1Hz 中断标志并在运行模式下打印时间。
5.3按键状态机

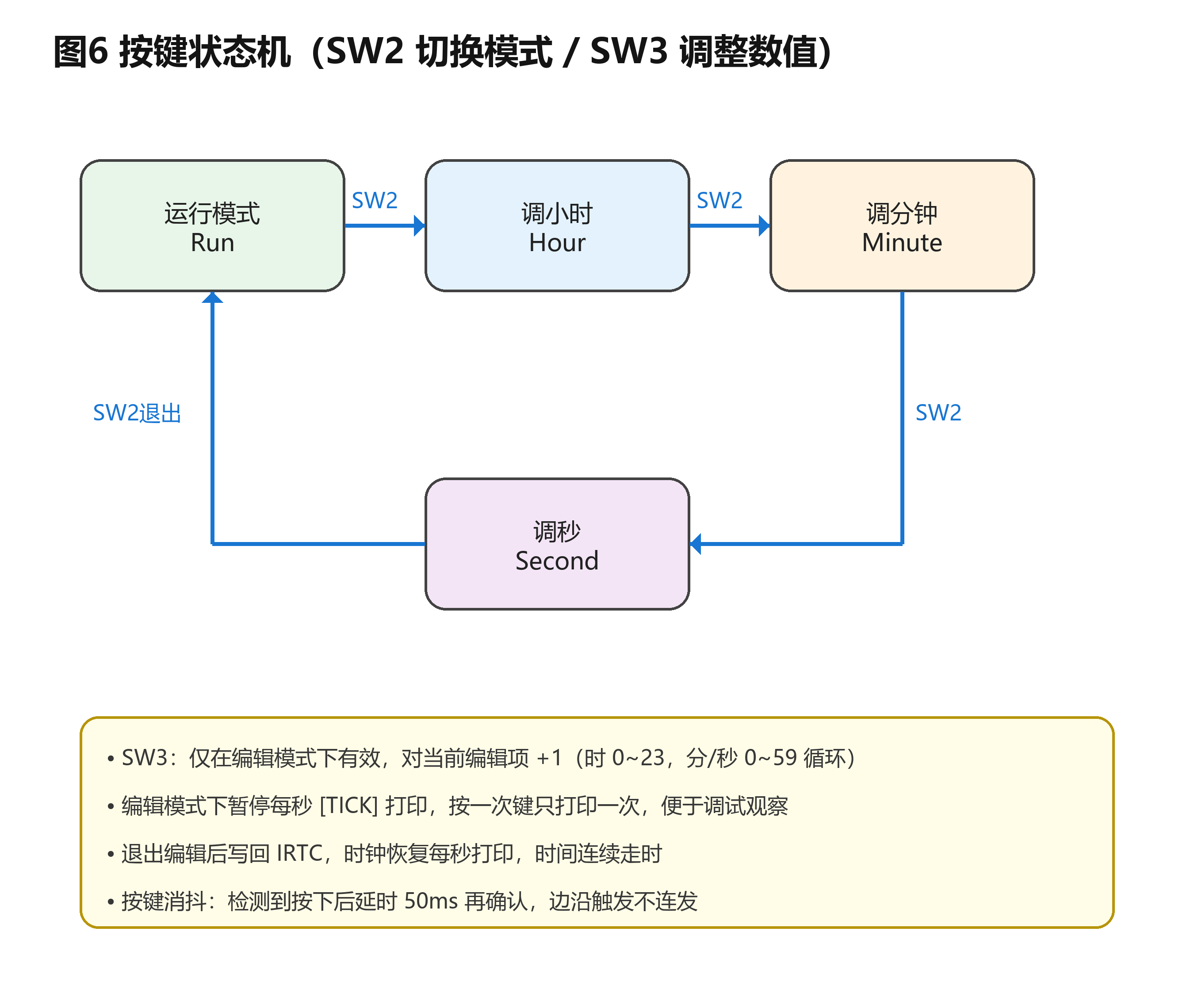

图6 按键状态机（SW2 切换模式 / SW3 调整数值）
按键处理用了一个简单的状态机。SW2 按下时在四个状态之间循环切换：运行(Run) → 编辑时(Hour) → 编辑分(Minute) → 编辑秒(Second) → 回到运行(Run)。从编辑秒回到运行时，会把调整后的时间写入 RTC 并保存。在编辑模式下，SW3 按下对当前选中的位 +1（时对 24 取模，分和秒对 60 取模），并立即写入 RTC。运行模式下 SW3 无效。每次按键都做了 50ms 软件消抖，用的是 SDK 提供的 SDK_DelayAtLeastUs() 函数。
5.4关键代码片段
RTC 初始化与 1Hz 中断：
static void APP_InitRtc(void)
{
irtc_config_t irtcConfig;
uint32_t flags;
IRTC_GetDefaultConfig(&irtcConfig);
if (IRTC_Init(RTC, &irtcConfig) == kStatus_Fail)
{
for (;;) { } /* 初始化失败，死循环 */
}
/* 关闭写保护，清除状态标志 */
(void)IRTC_SetWriteProtection(RTC, false);
IRTC_DisableInterrupts(RTC, kIRTC_AlarmInterruptEnable);
flags = IRTC_GetStatusFlags(RTC);
if (0U != flags)
{
IRTC_ClearStatusFlags(RTC, flags);
}
}
/* 1Hz 中断处理函数：只设标志位，不做耗时操作 */
void RTC_IRQHandler(void)
{
uint32_t flags = IRTC_GetStatusFlags(RTC);
if (0U != (flags & kIRTC_1hzFlag))
{
s_tick1Hz = true;
}
if (0U != flags)
{
(void)IRTC_SetWriteProtection(RTC, false);
IRTC_ClearStatusFlags(RTC, flags);
}
SDK_ISR_EXIT_BARRIER;
}
RTC 时间有效性检测与默认时间加载：
static bool APP_IsRtcTimeValid(void)
{
irtc_datetime_t datetime;
/* 检查无效标志 */
if (0U != (IRTC_GetStatusFlags(RTC) & kIRTC_InvalidFlag))
{
return false;
}
IRTC_GetDatetime(RTC, &datetime);
/* 检查年份范围是否合理 */
return (datetime.year >= 2020U) && (datetime.year <= 2239U);
}
static void APP_SetDefaultDatetime(irtc_datetime_t *datetime)
{
datetime->year = 2026U;
datetime->month = 8U;
datetime->day = 22U;
datetime->hour = 17U;
datetime->minute = 0U;
datetime->second = 0U;
/* 蔡勒公式计算星期 */
datetime->weekDay = APP_CalcWeekDay(datetime->year,
datetime->month, datetime->day);
}
按键处理（SW2 切模式 + SW3 +1）：
static void APP_HandleButtons(irtc_datetime_t *datetime,
app_edit_mode_t *mode)
{
static bool sw2LastState = false;
static bool sw3LastState = false;
/* SW2：切换编辑模式 */
if (APP_ButtonJustPressed(BOARD_SW2_GPIO, BOARD_SW2_GPIO_PIN,
&sw2LastState))
{
SDK_DelayAtLeastUs(50000U, CLOCK_GetCoreSysClkFreq()); /* 消抖50ms */
switch (*mode)
{
case kAppEditMode_Run:
*mode = kAppEditMode_Hour; break;
case kAppEditMode_Hour:
*mode = kAppEditMode_Minute; break;
case kAppEditMode_Minute:
*mode = kAppEditMode_Second; break;
default:
*mode = kAppEditMode_Run;
APP_ApplyDatetime(datetime); /* 保存时间到RTC */
break;
}
IRTC_GetDatetime(RTC, datetime);
APP_PrintStatusLine("[TIME]", datetime, *mode);
}
/* SW3：编辑模式下数值 +1 */
if ((*mode != kAppEditMode_Run) &&
APP_ButtonJustPressed(BOARD_SW3_GPIO, BOARD_SW3_GPIO_PIN,
&sw3LastState))
{
SDK_DelayAtLeastUs(50000U, CLOCK_GetCoreSysClkFreq());
switch (*mode)
{
case kAppEditMode_Hour:
datetime->hour = (datetime->hour + 1U) % 24U; break;
case kAppEditMode_Minute:
datetime->minute = (datetime->minute + 1U) % 60U; break;
case kAppEditMode_Second:
datetime->second = (datetime->second + 1U) % 60U; break;
default: break;
}
APP_ApplyDatetime(datetime); /* 立即写入RTC */
PRINTF("[SW3] %s +1 -> ", APP_GetEditModeName(*mode));
APP_PrintClock(datetime);
PRINTF("\r\n");
}
}
主循环：
int main(void)
{
irtc_datetime_t datetime;
app_edit_mode_t editMode = kAppEditMode_Run;
bool firstBoot = false;
BOARD_InitHardware();
APP_InitButtons();
APP_InitRtc();
/* 打印开机信息 */
PRINTF("\r\n========================================\r\n");
PRINTF(" FRDM-MCXN236 Electronic Clock\r\n");
PRINTF("========================================\r\n");
PRINTF("SW2: switch hour/minute/second\r\n");
PRINTF("SW3: +1 while editing\r\n");
PRINTF("RESET: simulate power loss, RTC keeps time\r\n");
PRINTF("----------------------------------------\r\n");
/* 检查RTC时间有效性，无效则加载默认时间 */
if (!APP_IsRtcTimeValid())
{
APP_SetDefaultDatetime(&datetime);
APP_ApplyDatetime(&datetime);
firstBoot = true;
PRINTF("[BOOT] RTC not ready, default time loaded\r\n");
}
else
{
IRTC_GetDatetime(RTC, &datetime);
PRINTF("[BOOT] RTC time restored after reset\r\n");
}
APP_PrintStatusLine(firstBoot ? "[START]" : "[RESUME]",
&datetime, editMode);
PRINTF("----------------------------------------\r\n");
/* 使能1Hz中断 */
IRTC_EnableInterrupts(RTC, kIRTC_1hzInterruptEnable);
EnableIRQ(RTC_IRQn);
while (1)
{
APP_HandleButtons(&datetime, &editMode);
/* 每秒触发一次，运行模式下打印时间 */
if (s_tick1Hz && (editMode == kAppEditMode_Run))
{
s_tick1Hz = false;
IRTC_GetDatetime(RTC, &datetime);
PRINTF("[TICK] ");
APP_PrintClock(&datetime);
PRINTF("\r\n");
}
else if (s_tick1Hz)
{
s_tick1Hz = false; /* 编辑模式下只清标志，不打印 */
}
}
}
六、功能展示图及说明

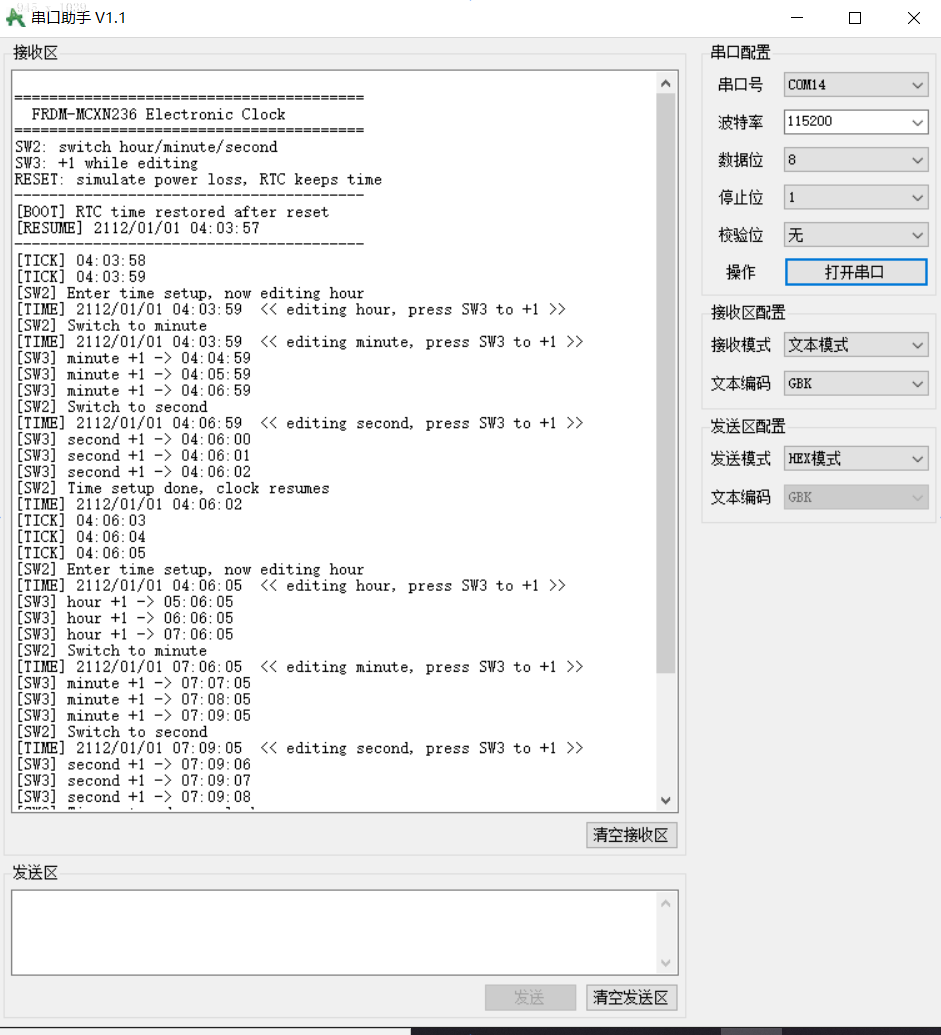

图7 串口输出示例（含开机/计时/按键设置全过程）
上面这张图是实际运行时串口输出的完整截图，可以看到整个时钟的工作流程：
- 开机后先打印分隔线和项目标题 "FRDM-MCXN236 Electronic Clock"，然后是按键说明（SW2 切换模式、SW3 调整数值、RESET 模拟掉电）。
- 接着打印 "[BOOT] RTC time restored after reset"，表示 RTC 时间有效，从掉电前的状态恢复。如果是第一次上电或者 VBAT 完全掉电，会打印 "[BOOT] RTC not ready, default time loaded" 并加载默认时间。
- 然后打印当前时间 "[RESUME] 2026/08/22 17:00:05"，进入正常运行模式。
- 之后每秒打印一行 "[TICK] HH:MM:SS"，时间精确到秒。
- 按下 SW2 进入编辑模式，打印 "[SW2] Enter time setup, now editing hour" 和当前时间状态行，状态行末尾会提示 "<< editing hour, press SW3 to +1 >>"。
- 按下 SW3，小时 +1，打印 "[SW3] hour +1 -> 18:00:08"。
- 再按 SW2 切换到编辑分，继续按 SW3 调整，最后按 SW2 回到运行模式，打印 "[SW2] Time setup done, clock resumes"，时钟继续从调整后的时间开始走。
掉电保持是这个项目最核心的功能之一。测试方法很简单：让时钟正常运行一段时间，记住当前时间，然后长按RESET复位键（模拟掉电），因为没有电池。等十几秒后再松开复位键，重新打开串口，会看到打印的"[BOOT] RTC time restored after reset" 和恢复后的时间——这个时间正好等于断电前的时间加上断电的时长，说明 RTC 在掉电期间一直在精确计时。这个功能在实际产品中非常重要，比如电表、水表、温控器等设备，断电后时间不能乱，靠的就是 RTC 的 VBAT 掉电保持。
七、项目中遇到的难题及解决方法
7.1 RTC初始化失败的问题
一开始写IRTC_Init() 的时候，偶尔会返回 kStatus_Fail，程序进入死循环。查了参考手册和 SDK 代码才发现，IRTC_Init() 内部会检查 Invalid Flag，如果这个标志被置位（比如第一次上电、VBAT 掉电后），初始化就会失败。解决方法是在初始化失败时不要直接死循环，而是先清除 Invalid Flag，然后重新初始化，或者像我最终的代码那样，在 APP_InitRtc() 之后单独检查有效性并加载默认时间。实际上 SDK 的 IRTC_Init() 在某些版本里会自动处理 Invalid Flag，但为了保险起见，我在应用层又做了一次有效性检测。
7.2写保护导致时间设置不生效
刚开始做按键设置时间的时候，按下SW3 调整数值后，LCD（哦不对，这个项目没有 LCD，是串口）——串口打印的时间确实变了，但下一秒 1Hz 中断读出来的时间又变回原来的值了。查了半天发现是写保护的问题：IRTC 默认开启写保护，直接调用 IRTC_SetDatetime() 是写不进去的。必须先调用 IRTC_SetWriteProtection(RTC, false) 关闭写保护，设置完成后硬件会自动重新开启。我在 APP_ApplyDatetime() 函数里加了这一步，问题就解决了。这个写保护机制虽然有点麻烦，但确实能防止误写导致时间错乱，设计得很合理。
7.3 1Hz中断里打印导致时间不准
最开始图省事，直接在RTC_IRQHandler() 里调用 PRINTF() 打印时间。结果发现时间偶尔会跳秒或者延迟——因为串口打印是个耗时操作（115200 波特率下打印一行十几个字符要几毫秒），在中断里做这件事会影响中断响应时间，甚至可能导致下一个 1Hz 中断被延迟。后来改成了"中断只设标志位，主循环轮询打印"的标准做法，时间就精确了。这也再次印证了嵌入式开发的一条基本原则：中断服务函数里只做最必要、最快速的操作，耗时的事情放到主循环里去做。
7.4按键消抖
按键刚做好的时候，按一次SW2 经常会跳两三个模式——这是典型的按键机械抖动问题。机械按键在按下和松开的瞬间会有几毫秒的抖动，导致 GPIO 读到多次电平变化。解决方法是软件消抖：检测到按键按下后延时 50ms 再读取一次电平，如果仍然是按下状态才认为是有效按键。我用的是 SDK 提供的 SDK_DelayAtLeastUs(50000, ...) 函数，消抖 50ms 后按键就非常稳定了。另外用 APP_ButtonJustPressed() 函数做了边沿检测（只在按下的瞬间触发一次，按住不放不会重复触发），这也是按键处理的标准做法。
八、心得体会
做完这个RTC 电子时钟项目，最大的感受是：看似简单的东西，真正做透了并不简单。RTC 这个外设，以前在别的项目里也用过，无非就是调个库函数读时间，但这次从原理层面把它搞清楚之后，对很多细节有了全新的认识。
比如32.768kHz 晶振为什么是这个频率——以前只知道是 RTC 常用的晶振，现在明白了 32768 = 2^15，15 级二分频正好得到 1Hz，用二进制计数器实现起来零误差。再比如 VBAT 电源域——以前只知道 RTC 掉电能走，现在明白了它有独立的电源域和时钟源，CPU 断电不影响它，而且功耗极低，一颗纽扣电池能用好几年。还 有写保护机制——以前觉得这东西多余，现在理解了它是防止误写的重要保障，时间寄存器如果被误写，整个时钟就乱了。
另一个收获是对"中断里做什么"这个问题有了更深刻的理解。以前写中断服务函数，有时候图省事就把打印、计算都放进去了，结果各种奇怪的问题。这次 1Hz 中断里打印导致时间不准的问题，让我真正体会到了"中断要短、要快"这条原则的实际意义。现在再写中断，第一反应就是"只设标志位，剩下的交给主循环"。
FRDM-MCXN236 这块板子也给我留下了不错的印象。150MHz 的 Cortex-M33、1MB Flash、352KB RAM，资源非常充裕，板载 MCU-Link 调试器一线通非常方便，MCUXpresso IDE 和 Config Tools 的配合也很流畅。虽然这个项目只用了它很小一部分资源（IRTC + 两个 GPIO + 一个串口），但通过这个项目熟悉了板子的开发环境和基本流程，后面做更复杂的项目（比如任务2的环境数据采集）就有基础了。
最后，Funpack 这种"给块板子、定个任务、自己折腾"的活动形式真的很适合嵌入式学习者。有明确的任务目标，但实现方式完全自由，做完之后还有返还激励，比自己瞎学效率高多了。这个项目虽然难度只有两颗星，但把 RTC 这个外设从原理到实践彻底搞清楚了值了。
