FRDM-MCXN236 RTC 电子时钟项目总结报告

一、项目介绍

本项目基于 NXP FRDM-MCXN236 开发板，实现了一个使用片上 RTC 外设的电子时钟系统。项目最初来源于 NXP 提供的多平台 Demo，但原 Demo 面向多个开发板并包含 Mikroe 旋钮模块相关功能，和本项目目标并不一致。因此在开发过程中对工程进行了清理，只保留 FRDM-MCXN236 相关工程配置和必要驱动文件，删除原有旋钮模块逻辑，将软件功能重新设计为一个独立的 RTC 电子时钟应用。

项目最终实现的功能包括：使用 MCXN236 片上 RTC 获取系统日期和时间；通过串口实时显示年月日、时分秒；使用开发板自带的 SW2、SW3 两个用户按键进入设置模式并调整时间；支持年、月、日、时、分、秒逐项设置；支持加一和减一两个调整方向；在串口终端中使用控制字符将时间显示固定在同一行刷新，避免每秒打印一行造成刷屏；同时保留必要的启动和控制日志，便于观察系统运行状态。

本项目的设计目标是尽量不依赖外部模块，只使用 FRDM-MCXN236 板载资源完成电子时钟功能。对于掉电保持功能，软件已经使用 RTC 的 VBAT 域时钟和时间寄存器；硬件上如果需要在开发板断开 USB 或主电源后时间仍然继续运行，需要给 MCU 的 VDD_BAT/VDD_VBAT 网络增加独立备份供电，例如纽扣电池。当前板子未安装电池时，拔掉主供电后 RTC 无法继续走时。

二、使用到的硬件介绍

本项目使用的主要硬件如下：

FRDM-MCXN236 开发板

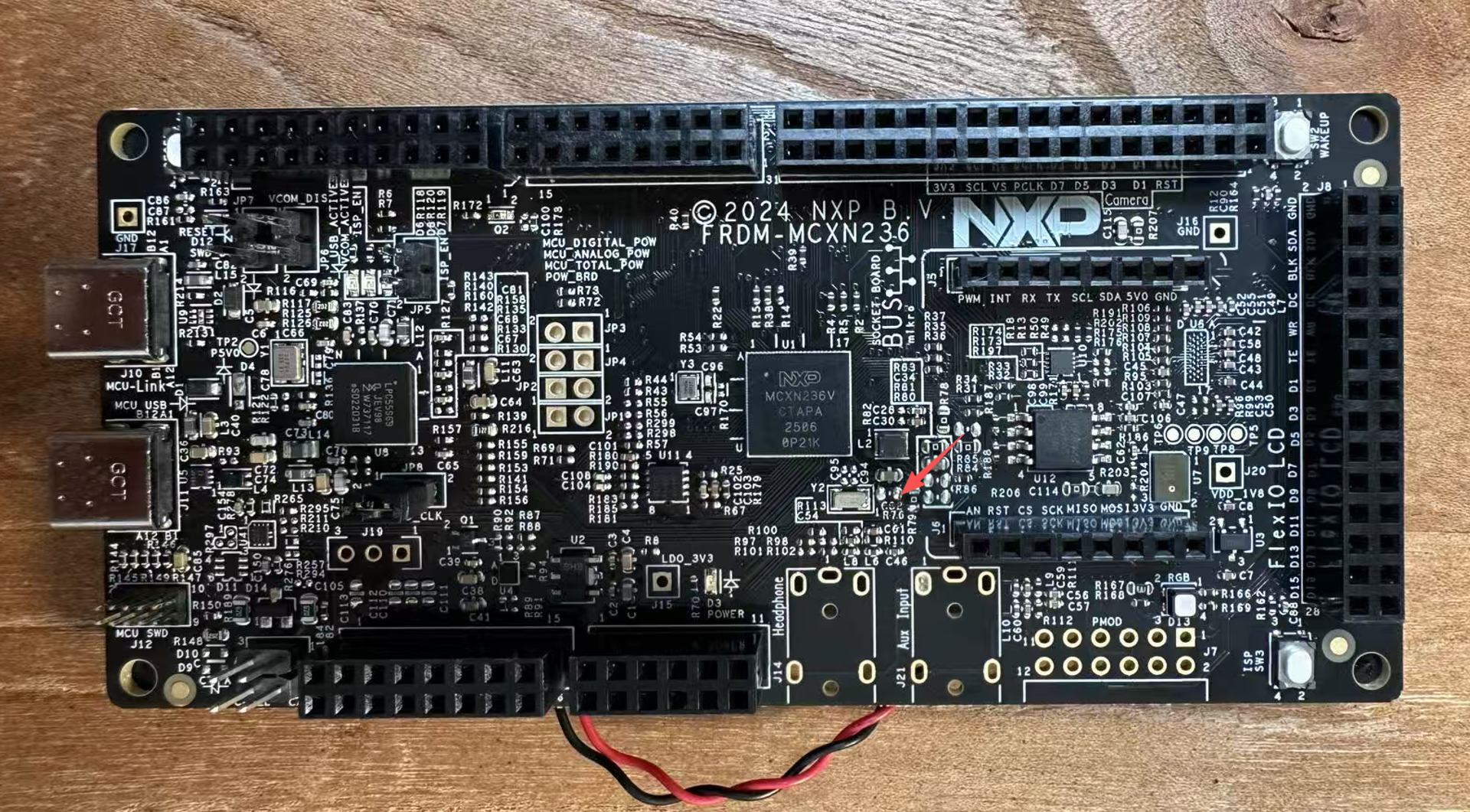

FRDM-MCXN236 是 NXP 面向 MCX N 系列 MCU 的开发板，板载 MCXN236 微控制器、MCU-Link 调试器、USB 串口、用户按键、RGB LED 以及 Arduino、mikroBUS 等扩展接口。本项目只使用主控 MCU、板载调试下载接口、虚拟串口和两个用户按键，不使用外接旋钮模块。
MCXN236 片上 RTC
MCXN236 内部带 RTC 外设，具备日期和时间寄存器，可保存秒、分、时、日、月、年偏移等信息。本项目通过直接访问 RTC 寄存器完成时间读取和写入，并使用 RTC 的 16 kHz 时钟源保持计时。
板载 SW2 和 SW3 用户按键
两个按键用于人机交互。由于按键数量有限，项目采用“模式选择 + 方向切换 + 数值调整”的设计：SW2 用于进入设置、选择字段和切换加减方向，SW3 用于调整当前字段。
板载 USB 虚拟串口
开发板通过 MCU-Link 提供 USB CDC 虚拟串口，本项目使用 LPUART4 作为调试串口，波特率为 115200。用户可通过 VS Code Serial Monitor、Tera Term、MobaXterm 等串口工具观察当前时间和操作状态。
RTC 备份电源接口

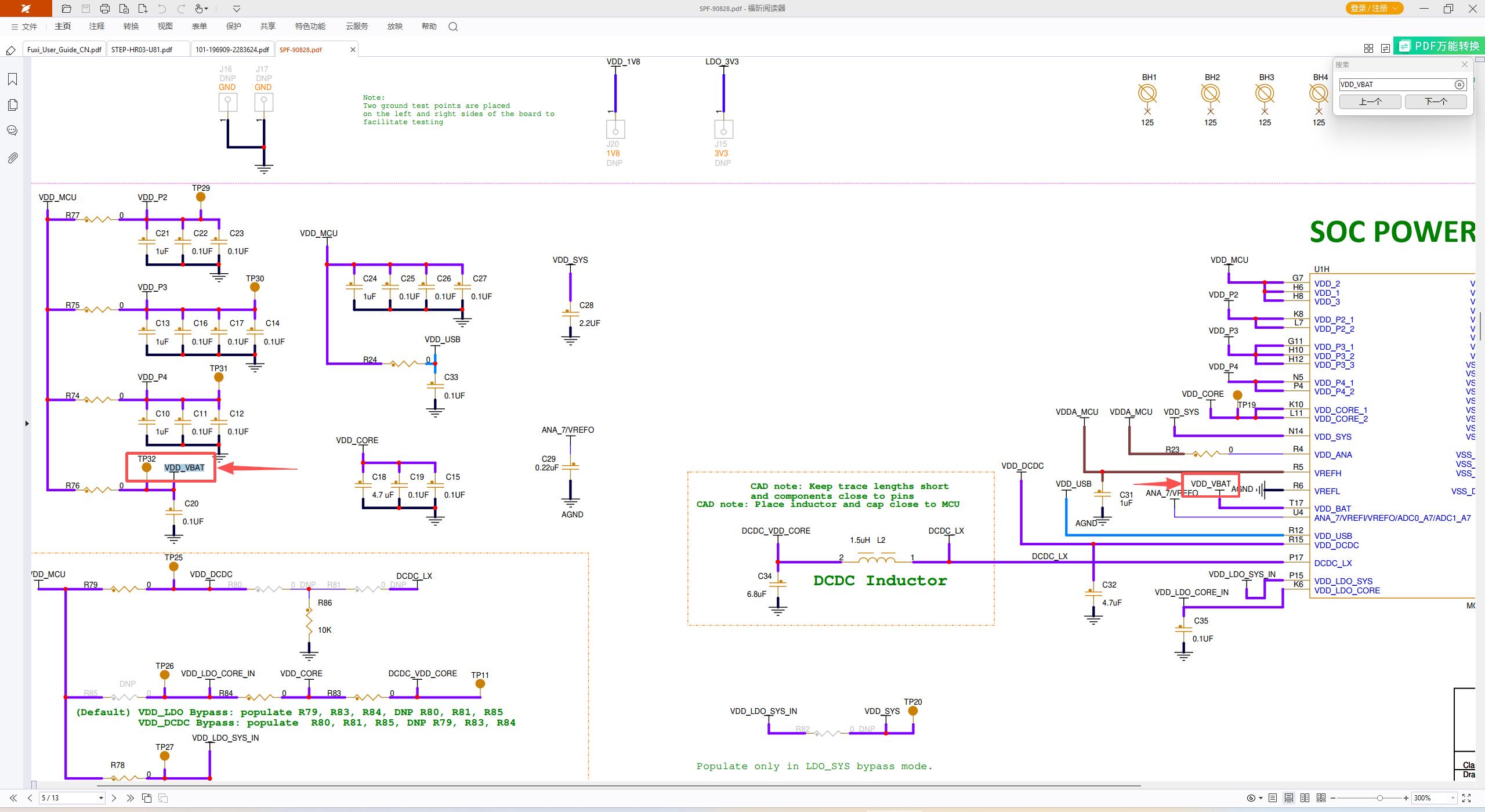

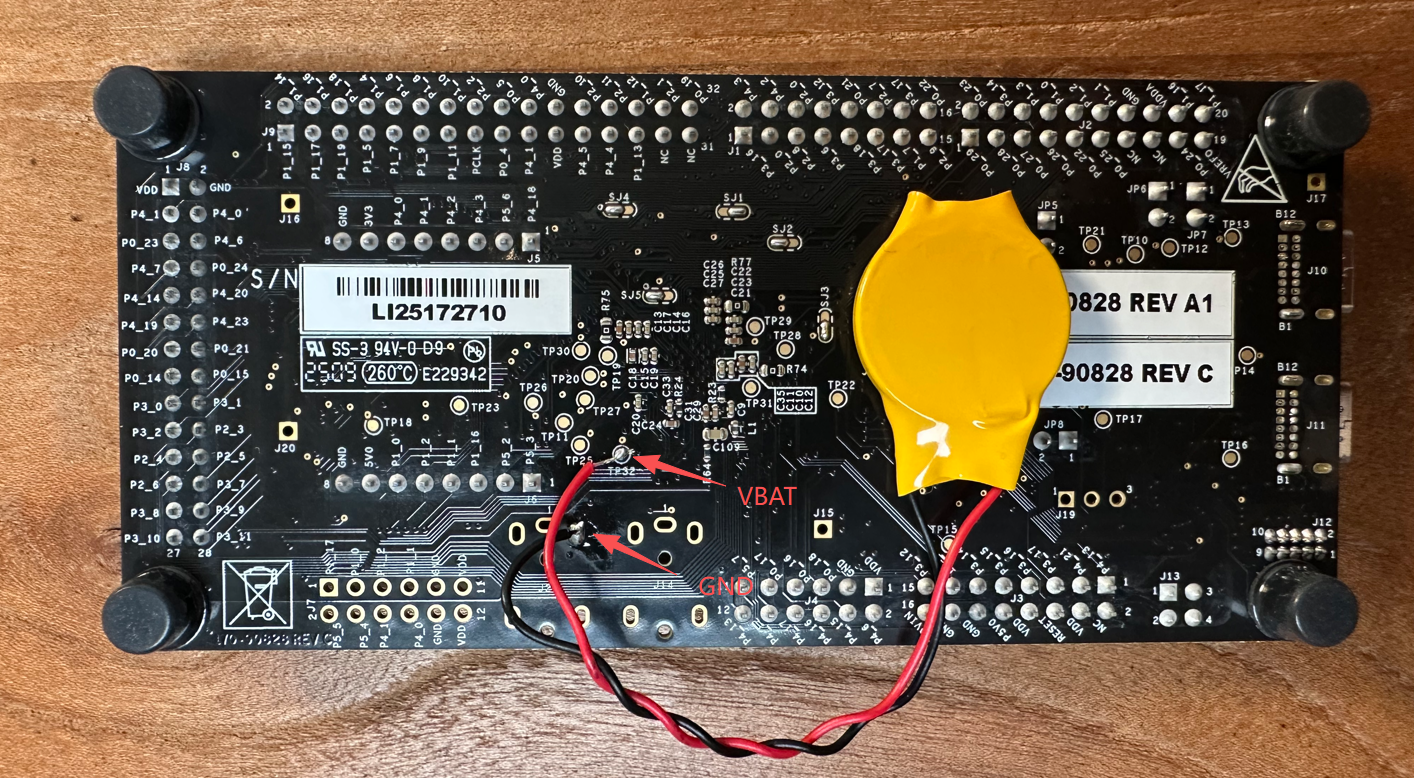

根据 FRDM-MCXN236 原理图，目标 MCU 的 VDD_BAT 引脚连接到 VDD_VBAT 网络，默认通过 R76 0R 与 VDD_MCU 相连。因此默认情况下 VBAT 来自主 3.3V 电源。若要实现真正断电保持，需要断开 R76，并给 VDD_VBAT 单独接入 3V 纽扣电池或其他合规备份电源，电池负极接 GND。

三、方案框图和设计思路

系统整体框图如下：

                 +---------------------------+
 USB 供电/调试 -> |     FRDM-MCXN236         |
                 |                           |
                 |  +---------------------+  |
 SW2 ----------> |  | GPIO 按键扫描       |  |
 SW3 ----------> |  | 消抖/长按/连发识别  |  |
                 |  +----------+----------+  |
                 |             |             |
                 |             v             |
                 |  +---------------------+  |
                 |  | 时间设置状态机      |  |
                 |  | RUN/SET_YEAR/...    |  |
                 |  | UP/DOWN             |  |
                 |  +----------+----------+  |
                 |             |             |
                 |             v             |
                 |  +---------------------+  |
                 |  | RTC 读写            |  |
                 |  | 年月日时分秒        |  |
                 |  +----------+----------+  |
                 |             |             |
                 |             v             |
                 |  +---------------------+  |
                 |  | LPUART 串口输出     | ----> PC 串口终端
                 |  +---------------------+  |
                 +---------------------------+

  可选备份电源：
  CR2032 + -> VDD_VBAT
  CR2032 - -> GND
  R76 断开，避免电池反向给整板供电

设计思路分为四部分。

第一部分是 RTC 初始化。系统启动后初始化板级引脚、系统时钟、调试串口和按键 GPIO，然后打开 RTC 时钟门控，释放 RTC 复位，并将 16 kHz 时钟同时送到 VBAT 域和主域。这样 RTC 外设在正常运行时能够访问，在后续增加备份电池后也具备掉电保持的硬件基础。

第二部分是时间读取和显示。主循环不断读取 RTC 当前时间，当秒值变化时刷新一次串口时间行。时间格式为 YYYY-MM-DD HH:MM:SS，在运行模式显示 [RUN]，在设置模式显示当前字段和调整方向，例如 [SET_MIN UP] 或 [SET_DAY DOWN]。

第三部分是按键交互。SW2 和 SW3 经过软件消抖，并支持短按、长按和长按连发。最终交互方式如下：

SW2 长按：在 RUN 模式下进入 SET_YEAR，方向默认为 UP
SW2 短按：选择设置项，顺序为 YEAR -> MONTH -> DAY -> HOUR -> MIN -> SEC -> RUN
SW2 长按：在设置模式下切换 UP/DOWN
SW3 短按：按当前方向调整当前字段一次
SW3 长按：按当前方向连续调整当前字段

第四部分是串口显示优化。普通串口日志使用换行保留历史信息；时间显示使用 \r 回到行首，并使用 ANSI 控制序列 ESC[2K 清除当前行，再输出新的时间。这样时间每秒刷新时只占一行，不会形成大量重复日志。若设置过程中有控制日志输出，程序会先清除当前时间行，再输出日志，然后重新显示时间行。

四、调试软件介绍、软件流程图及关键代码介绍

本项目主要使用的软件工具包括：

VS Code 和 NXP MCUXpresso 插件
用于导入、配置和构建 MCUX CMake 工程。开发过程中遇到过 SDK 关联、CMake Presets、Debug 目录缓存、链接脚本路径等问题，最终将工程整理为可由 MCUX 插件直接识别和构建的 FRDM-MCXN236 单板工程。

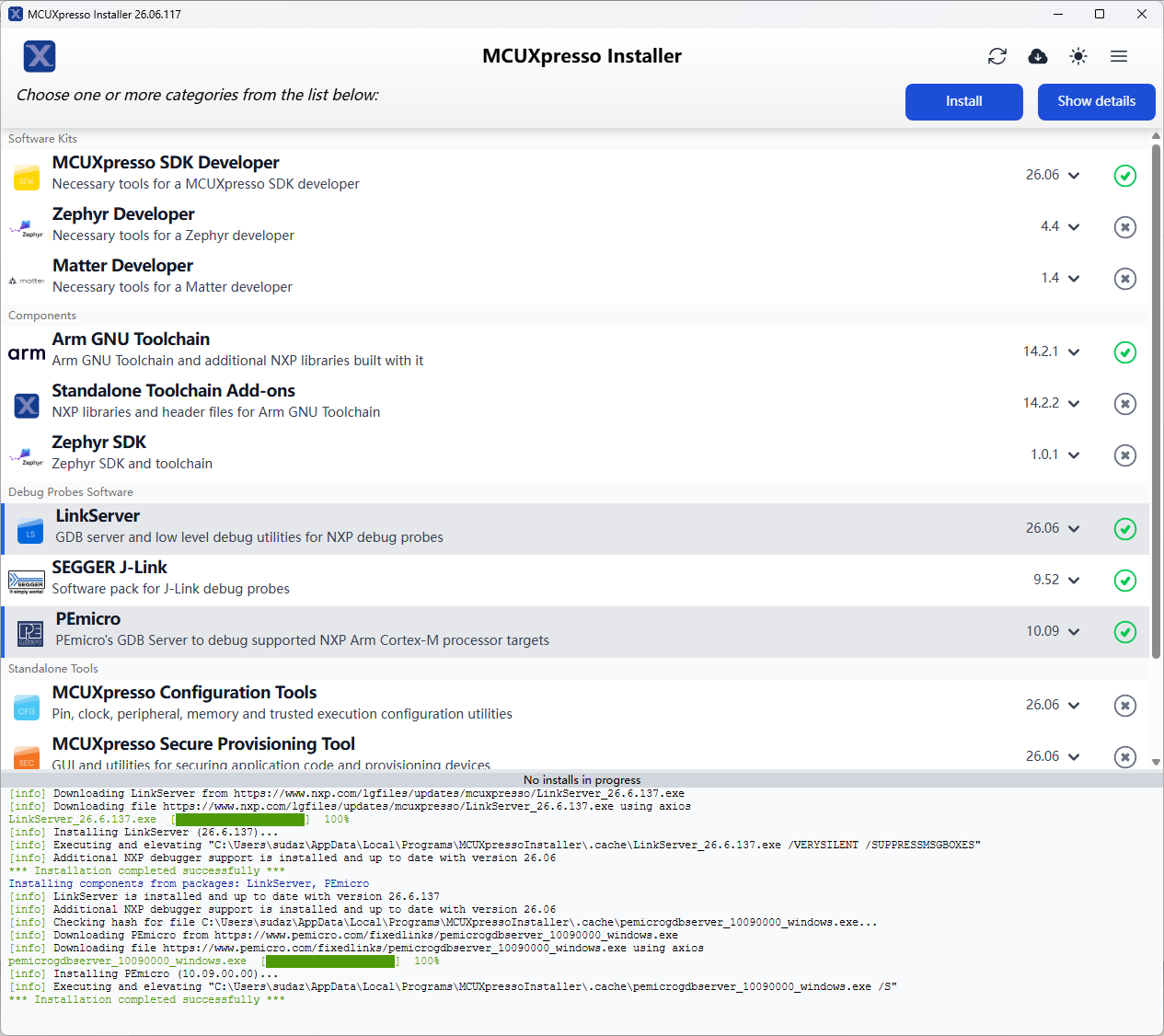

安装了如下几个插件：MCUXpresso SDK Developer, Arm GNU Toolchain, LinkServer, SEGGER J-Link, PEmicro
ARM GNU Toolchain
使用 arm-none-eabi-gcc 编译 Cortex-M33 裸机程序。当前工程可以通过 CMake/Ninja 构建生成 frdm-mcxn236-rtc-clock.elf。
NXP LinkServer
用于通过板载 MCU-Link 调试器下载程序到 MCXN236。下载后使用 hard reset 让程序从用户 Flash 正常启动。
串口终端工具
使用 115200 波特率观察启动日志、RTC 状态和当前时间。由于项目使用 ANSI 控制字符刷新同一行，推荐使用支持 ANSI 的串口终端。

软件主流程如下：

开始
  |
  v
初始化引脚、时钟、调试串口
  |
  v
初始化 SW2/SW3 GPIO、LED
  |
  v
初始化 RTC
  |
  +-- RTC 无效？-- 是 --> 写入默认时间 2026-01-01 12:00:00
  |                 |
  |                 否
  v
读取 RTC 当前时间并显示
  |
  v
主循环
  |
  +--> 扫描 SW2/SW3，识别短按、长按、连发
  |
  +--> SW2 长按：
  |       RUN 模式进入 SET_YEAR
  |       设置模式切换 UP/DOWN
  |
  +--> SW2 短按：
  |       切换设置字段，最后回到 RUN
  |
  +--> SW3 按下：
  |       根据当前字段和方向修改 RTC 时间
  |
  +--> RTC 秒变化：
          刷新串口时间行

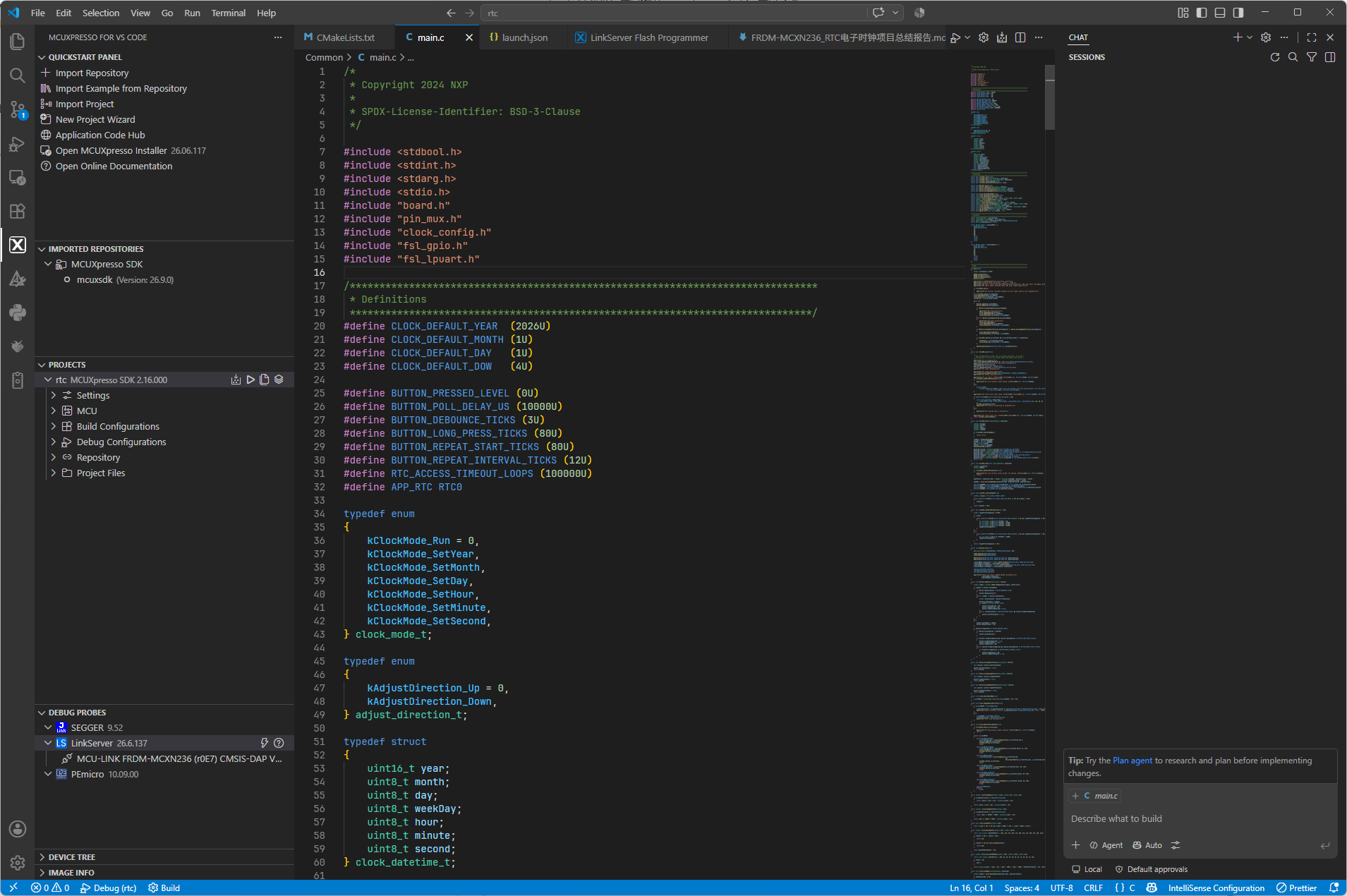

关键代码主要集中在 Common/main.c。

RTC 初始化函数 ClockRtc_Init() 负责开启 RTC 访问权限、打开 RTC 时钟门控、释放 RTC 复位、配置 16 kHz 时钟，并判断 RTC 时间是否有效。如果 RTC 状态无效，则写入默认时间；如果 RTC 保持有效，则输出 RTC retained time is valid，说明当前时间来自 RTC 保持域。

RTC 读取函数 ClockRtc_Get() 从 RTC 寄存器读取 SECONDS、HOURMIN、DAYS 和 YEARMON，解析为 clock_datetime_t 结构体中的年、月、日、时、分、秒字段。RTC 写入函数 ClockRtc_Set() 根据用户调整后的时间重新计算星期，然后写入 RTC 日期和时间寄存器。

由于 RTC 有写保护机制，项目实现了 ClockRtc_SetWriteProtection()，通过官方示例中的 8 位写序列关闭 RTC 写保护，解决了早期调试中“时间显示临时变化，但 RTC 实际寄存器未写入，随后又跳回原时间”的问题。

按键处理函数 Buttons_Update() 实现了消抖、短按、长按和长按连发识别。主循环通过 Button_ConsumeShortPress()、Button_ConsumeLongPress() 和 Button_ConsumeRepeatPress() 消费按键事件，使按键行为清晰可控。

时间设置状态机由 clock_mode_t 表示，包括 RUN、SET_YEAR、SET_MONTH、SET_DAY、SET_HOUR、SET_MINUTE 和 SET_SECOND。调整方向由 adjust_direction_t 表示，包括 UP 和 DOWN。Clock_AdjustSelectedField() 根据当前状态决定修改哪个字段，并调用 Clock_WrapAdjust() 或 Clock_WrapAdjustYear() 实现环形加减。例如小时从 23 继续加会回到 0，从 0 继续减会回到 23；月份从 12 加回到 1，从 1 减回到 12；日期会根据当前年月自动限制在合法天数内。

串口显示函数 Clock_Display() 使用控制字符刷新同一行：

"\r\033[2KTime %04u-%02u-%02u %02u:%02u:%02u  [%s]"

其中 \r 表示回到行首，\033[2K 表示清除整行。这样电子时钟在串口终端里表现为固定位置不断更新，更接近真实时钟显示效果。

五、功能展示图及说明

项目运行后，串口终端启动信息如下：

FRDM-MCXN236 RTC electronic clock
Firmware build: Jul 27 2026 xx:xx:xx
SW2 short: select year-month-day-hour-minute-second-run, SW2 long: enter set/toggle up-down
SW3 short: adjust selected field, SW3 long: repeat adjust
RTC retained time is valid
Time 2026-07-27 13:25:08  [RUN]

进入设置模式后，长按 SW2 可以从运行模式进入年份设置：

Time 2026-07-27 13:25:08  [SET_YEAR UP]

短按 SW2 可以依次切换设置项：

Time 2026-07-27 13:25:08  [SET_MONTH UP]
Time 2026-07-27 13:25:08  [SET_DAY UP]
Time 2026-07-27 13:25:08  [SET_HOUR UP]
Time 2026-07-27 13:25:08  [SET_MIN UP]
Time 2026-07-27 13:25:08  [SET_SEC UP]

在任意设置项中长按 SW2，可将方向从 UP 切换为 DOWN；此时短按或长按 SW3 会执行减一操作。例如分钟字段处于 DOWN 时，按 SW3 后分钟会减少：

Time 2026-07-27 13:24:08  [SET_MIN DOWN]

继续短按 SW2，状态机会回到 RUN 模式：

Time 2026-07-27 13:24:08  [RUN]

板载 RGB LED 也用于辅助提示设置字段：设置小时、分钟、秒时分别点亮不同颜色；设置年、月、日时使用不同颜色组合。这样即使不看串口，也能大致判断当前处于运行模式还是设置模式。

六、项目中遇到的难题及解决方法

第一个问题是原始 Demo 工程结构复杂。NXP 原 Demo 支持多个平台，并且包含外接 Mikroe 旋钮模块逻辑。项目目标只需要 FRDM-MCXN236 电子时钟，因此需要删除其他板卡工程和旋钮相关代码，重新整理 CMake、MCUX 工程配置和源码路径。清理后工程更简单，也更适合在 VS Code 中维护。

第二个问题是 VS Code MCUX 插件导入工程时无法识别 SDK 或找不到源码。早期工程中 Common/main.c 是引用路径，导入到新目录后 CMake 仍然指向旧的公共目录，导致配置时报错。解决方法是将源码真正纳入当前工程目录，并完善 CMakePresets、mcux_include 和工程配置，使工程具有明确的目标 MCU、板卡和 SDK 关联。

第三个问题是按键无效。最初串口打印显示 Button raw levels: SW2=0 SW3=0，按键长按和短按都没有反应。经过检查发现 SW2/SW3 的 GPIO 宏定义和实际 pin_mux 不一致，同时 GPIO 时钟未正确打开。修正 SW2/SW3 引脚映射，并在按键初始化中开启 GPIO0、GPIO4 时钟后，按键恢复正常。

第四个问题是 RTC 初始化卡死。程序在配置 16 kHz RTC 时钟时停止运行。参考 NXP 官方 RTC 示例后发现，时钟需要同时送到 VBAT 域和 MAIN 域，即使用 kCLOCK_Clk16KToVbat | kCLOCK_Clk16KToMain。修改后 RTC 初始化可以正常完成，串口开始稳定输出时间。

第五个问题是 RTC 写保护。调试中按 SW3 修改分钟或秒时，串口显示临时增加，但随后又跳回原时间，并打印 RTC write protected, set ignored。原因是 RTC 寄存器写保护未正确解除。后续根据官方示例使用 8 位写序列解除写保护，RTC 写入才真正生效。

第六个问题是两按键交互设计。只有 SW2、SW3 两个按键，但需要完成进入设置、选择字段、加、减和连续调整。最终采用长短按复用：SW2 长按在 RUN 下进入设置，在设置模式下切换方向；SW2 短按选择字段；SW3 负责调整数值。这个方案不需要外接按键，操作逻辑也比较统一。

第七个问题是串口显示刷屏。最初每秒打印一行时间，长时间运行后串口窗口会充满重复信息。最终使用 ANSI 控制字符将时间固定在同一行刷新，同时保留启动和控制日志，显示效果更接近电子时钟。

七、心得体会

通过本项目可以体会到，嵌入式开发并不只是写应用逻辑，很多时间花在工程配置、板级资源确认和外设细节调试上。一个看似简单的 RTC 电子时钟，实际涉及 CMake 工程整理、SDK 关联、GPIO 时钟、引脚复用、RTC 时钟源、写保护、安全访问规则、串口输出和用户交互设计等多个方面。

本项目比较有价值的一点是充分利用了开发板已有资源，没有为了时间调整额外增加扩展按键，而是通过短按、长按和状态机完成完整交互。这种设计在实际产品中也很常见：硬件资源有限时，软件交互逻辑需要更加清晰，用户操作也要尽量避免歧义。

另一个收获是对 RTC 掉电保持有了更明确的认识。软件使用 RTC 外设并不等于天然具备断电保持能力，关键还要看 VBAT 域是否有独立供电。FRDM-MCXN236 默认将 VDD_VBAT 接到主 MCU 电源，方便普通开发调试；如果要实现真正断电走时，就必须增加备份电池，并注意不能让电池反向给整板供电。

最终，项目完成了从原始多平台 Demo 到单板 RTC 电子时钟应用的转换，实现了时间显示、时间设置、串口单行刷新和 RTC 保持能力验证。整个过程也说明，在做开发板项目时，先读原理图、再看 SDK 示例、最后结合实际板子调试，是比较可靠的开发路径。
