Funpack5-4 - 基于 FRDM-MCXN236 实现多传感器环境数据采集与显示系统

一、项目介绍

本项目为硬禾学堂 Funpack 第五季第四期 (S5 #4) 任务二——环境数据采集与显示系统，基于恩智浦 (NXP) 全新高性能微控制器开发板 FRDM-MCXN236 进行设计与实物实现，并完成了全部四项扩展功能要求。

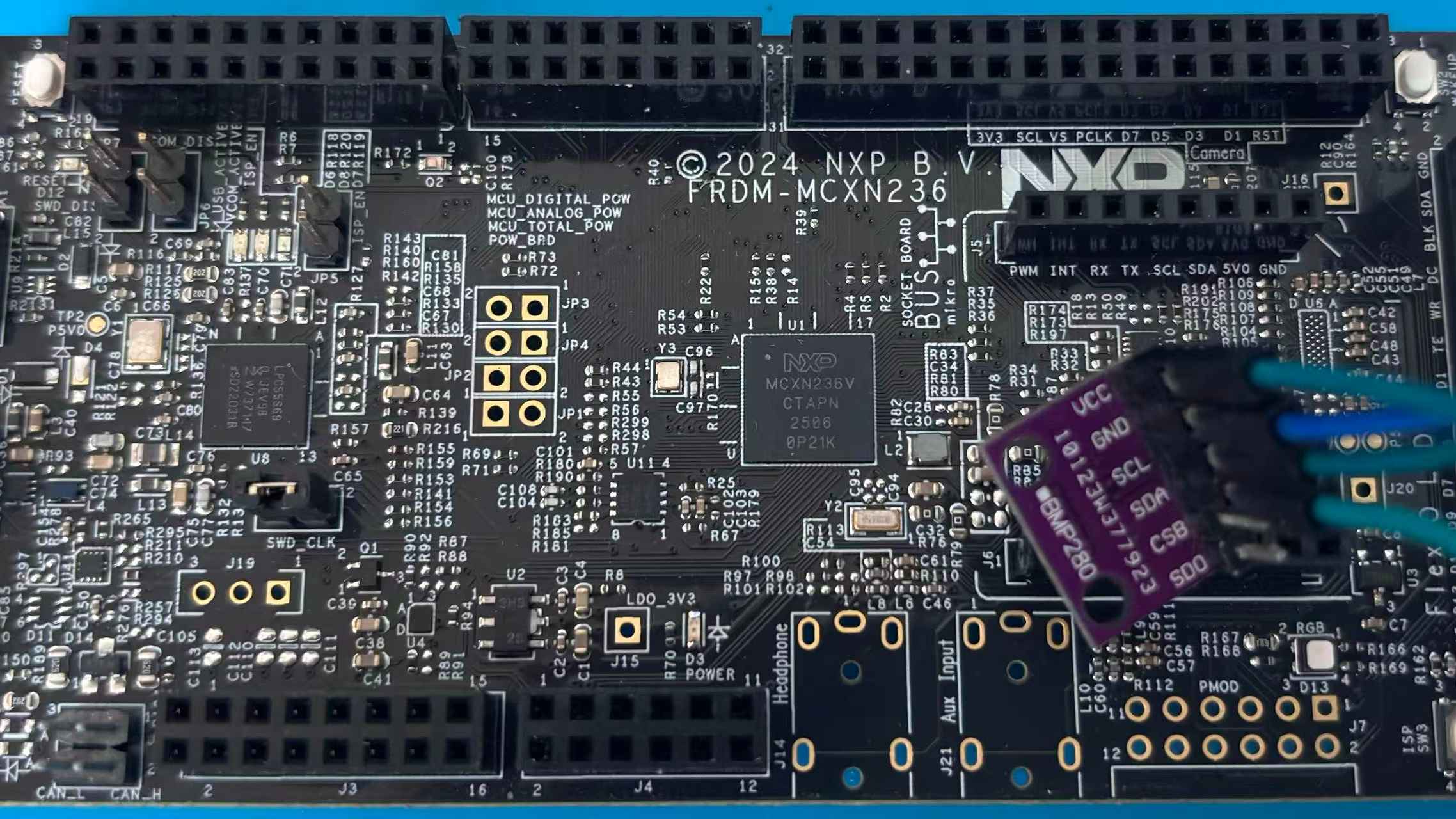

MCXN236 搭载主频高达 150 MHz 的 ARM Cortex-M33 双核架构内核（本设计运行主核），内置 1 MB 片上 Flash 与 352 KB SRAM，板载 MCU-Link CMSIS-DAP 调试器与高速外设总线。系统通过单组 LPI2C2 硬件总线连接 4 路环境与姿态传感器：

• AHT21：高精度环境温度与相对湿度测量；
• ENS160：室内空气品质监测，实时解算出等效二氧化碳浓度 ($e{\text{CO}}_2$)、总挥发性有机物 ($\text{TVOC}$) 与空气质量等级 ($\text{AQI}$)；
• LTR390：高灵敏度环境光照强度 ($\text{Lux}$) 与太阳紫外线指数 ($\text{UVI}$)；
• FXLS8974：板载 12 位三轴线性加速度计，实时感知空间姿态倾角与重力分量 ($\text{mg}$)。

系统采用高内聚、低耦合的非阻塞前后台超级循环架构，每秒执行一次全参数采集与滤波计算，数据通过三大出口输出：

1. ST7789 1.14 英寸 IPS 彩色屏幕：经过专属适配的 7 大显示页面（包含多参数平滑趋势折线图、三轴双向中心零位柱状量表与系统状态）；
2. 调试串口 (LPUART4 / VCOM 115200)：每秒输出单行实时格式化结构体数据，并提供完备的交互式命令行（CLI）；
3. 板载 RGB 状态指示灯：以特定颜色与闪烁节拍指示运行心跳、传感器预热、硬件故障及阈值报警。

四项扩展功能实现要点：

• 多传感器与在线热插拔回退：任意传感器掉线只置位自身无效标记，不影响其余物理量采集；后台以 5 秒为周期无损重扫总线，插回后自动在线恢复。
• 复合数字滤波管道：每个模拟通道先经 中值滤波 (Median-5) 彻底滤除偶然脉冲毛刺，再经 EMA 一阶指数移动平均 平滑高频抖动。
• 回差防抖报警：阈值越限判定采用双向回差滞环比较与持续时间锁定，杜绝临界值频繁振荡闪烁。
• 高可靠性掉电安全存储与统计：
• 系统配置采用 A/B 双扇区轮替追加写入，避免擦写中途掉电损坏；
• 片上 Flash 划分 6 扇区环形日志缓冲区（最多持久化 1530 条记录），严格遵循 16 字节 Phrase 单次写入约束；
• Welford 单遍递推算法在线计算均值与标准差，支持通过串口一键导出全量 CSV 历史数据。

二、硬件介绍

2.1 硬件组件清单

2.2 引脚分配与实际接线表

全部外设统一采用 3.3 V 供电（共地连接）：

三、方案框图与设计思路

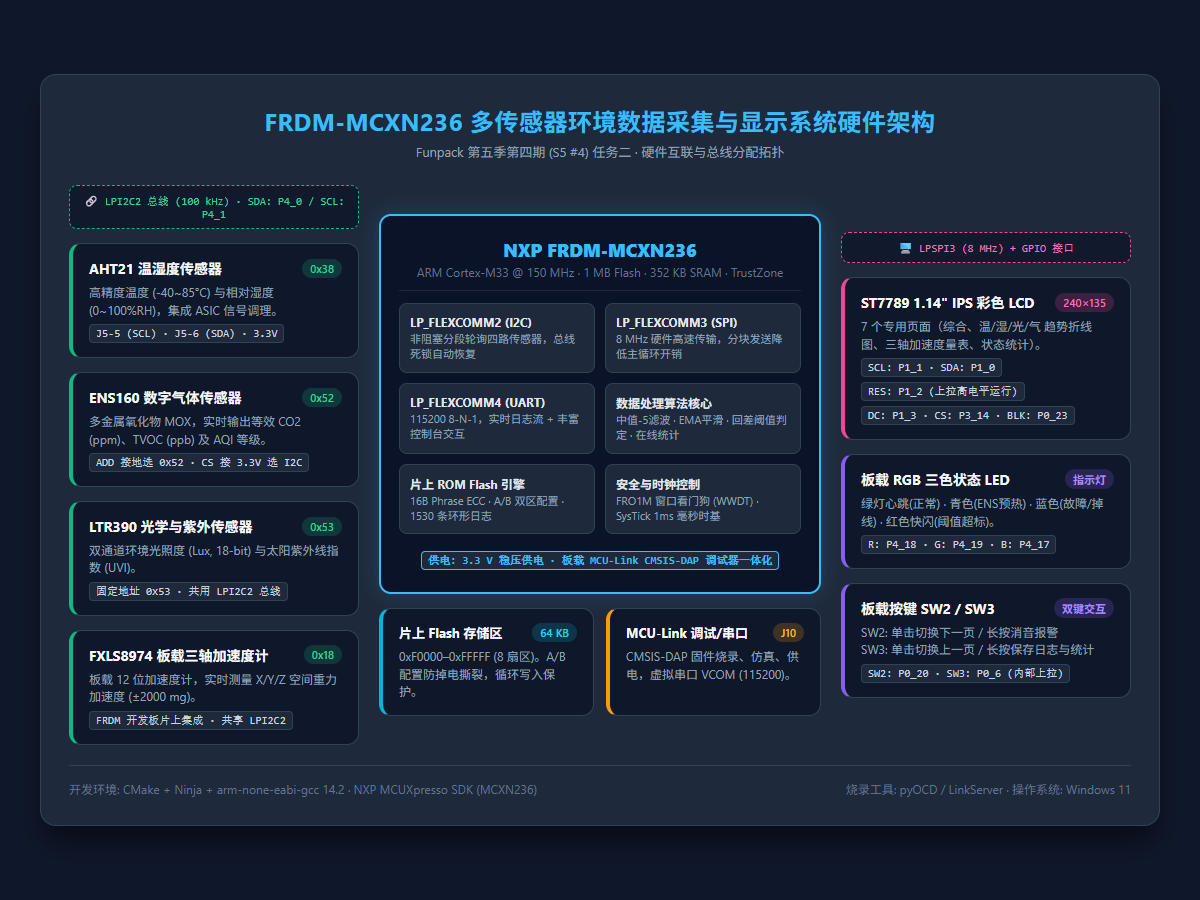

3.1 硬件架构框图

硬件拓扑围绕 MCXN236 的高集成度总线外设展开，包含四路 I2C 传感器并联小总线、8 MHz 高速 SPI 显示链路、片上持久化存储以及 USB-C 调试链路。

3.2 软件架构与设计思路

系统秉持“高内聚、易测试、零阻塞”原则开发：

1. 非阻塞时间片调度：AHT21 转换需 80 ms，LTR390 测光需 100 ms。若采用阻塞延时，屏幕与串口响应将严重卡顿。因此驱动层全部拆分为“发起触发 $\to$ 状态机延时等待 $\to$ 异步取回数据”非阻塞推进模式，由主循环通过 SysTick 时间戳协同分发。
2. 纯 C 逻辑与平台抽象分层：

• app/ 目录：包含滤波、统计、阈值报警、存储序列化、UI 渲染、按键消抖等核心纯 C 代码，不依赖任何特定芯片库，支持在 PC 端通过 GCC 编译运行全部 289 项单元测试；
• drivers/ 目录：各外设芯片协议状态机；
• platform/ 目录：针对 NXP MCUXpresso SDK 的硬件抽象层适配（hal_i2c, hal_lcd_io, hal_flash 等）。

3. 显示分块增量刷新机制：ST7789 240×135 分辨率全屏 RGB565 缓存高达 64.8 KB，直接开辟会严重挤占 SRAM。系统在 128×64 紧凑位图画布（仅 1 KB）上完成抗锯齿缩放渲染，并采用每次主循环增量发送 16 行（ST7789_ROWS_PER_CHUNK）的流式 SPI 分块传输方案，CPU 占用率低于 5%。

四、调试软件与环境

• 编译与构建工具链：arm-none-eabi-gcc 14.2 + CMake 3.28 + Ninja，基于 NXP 官方 MCUXpresso SDK 纯净独立构建，无需安装庞大的重型 IDE。
• 烧录与调试工具：pyOCD（搭配 NXP.MCXN236_DFP 官方器件包）或 NXP LinkServer。
• 串口与上位机分析：MCU-Link USB 虚拟串口（波特率 115200 8-N-1）。配套提供 Python 工具脚本 6.Tools/host/serial_log.py，支持实时数据绘图与 Flash 历史日志批量导出为 CSV。
• 自动化仿真与回归套件：位于 6.Tools/sim。内置 Mock Flash 硬件掉电注入引擎与图形边界哨兵保护，在电脑端一键执行全部 289 项用例（-O0 与 -O2 均通过）。

五、软件流程图及关键代码

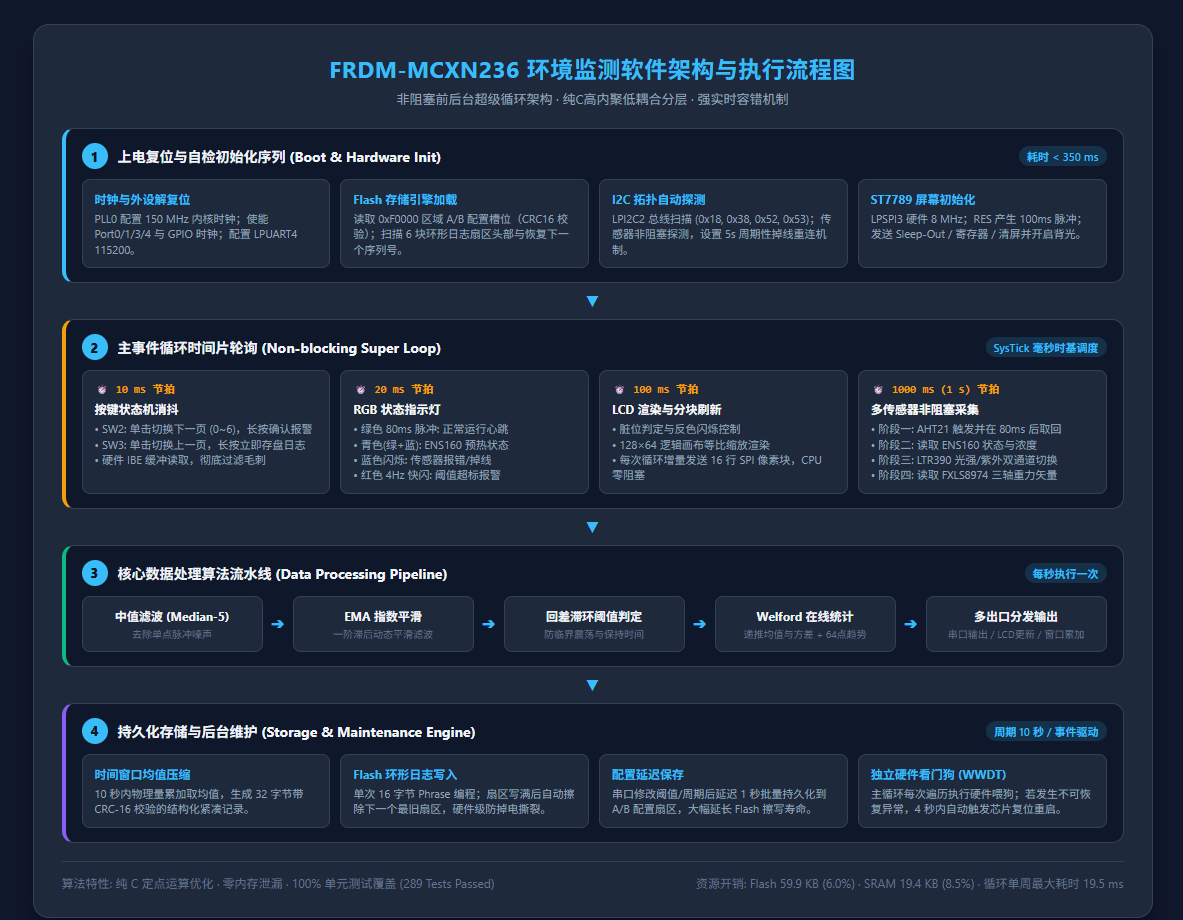

5.1 软件执行流程图

系统由前后台超级循环驱动，各业务逻辑按严格的时间片解耦轮询：

5.2 核心代码实现

1. 带回差与保持时间的阈值报警算法 (1.Software/app/app_core.c)

有效防止临界扰动引起的状态抖动：

static uint16_t hyst_high(uint16_t prev, uint16_t bit, float v, float hi, float hyst)
{
    if ((prev & bit) != 0u) {
        return (v > hi - hyst) ? bit : 0u;   /* 处于报警态：数值跌落至 (hi - hyst) 以下才恢复 */
    }
    return (v > hi) ? bit : 0u;              /* 处于正常态：数值超过 hi 严格触发报警 */
}

2. 中值-5 + EMA 级联数字滤波算法 (1.Software/app/filter.c)

先通过 5 样本窗口快速选取中位数去除奇异孤立尖峰，再通过指数加权平滑：

float filter_ch_push(filter_ch_t *f, float x)
{
    if (!is_finite_f(x)) {
        filter_ch_invalid(f);
        return f->ema;
    }
    f->win[f->head] = x;
    f->head = (uint8_t)((f->head + 1u) % APP_FILTER_MEDIAN_N);
    if (f->count < APP_FILTER_MEDIAN_N) f->count++;

    float med = filter_median(f->win, (int)f->count); /* 阶数5中值选取 */
    if (!f->ema_init) {
        f->ema = med;
        f->ema_init = true;
    } else {
        f->ema += f->alpha * (med - f->ema);          /* EMA 一阶惯性平滑 */
    }
    return f->ema;
}

3. 7 大多参数专属趋势图与三轴姿态量表渲染 (1.Software/app/ui.c)

针对 128×64 点阵精心设计的折线趋势与三轴双向柱状图渲染函数：

static void render_trend_generic(const ui_model_t *m, gfx_canvas_t *c,
                                 const trend_t *tr, const char *title,
                                 const char *unit, int decimals)
{
    float ordered[APP_UI_TREND_POINTS];
    float vmin, vmax, vavg;
    draw_header(c, title, m->filter_on ? "FILT" : "RAW");
    int n = trend_ordered(tr, ordered, APP_UI_TREND_POINTS);
    trend_stats(tr, &vmin, &vmax, &vavg);

    gfx_rect(c, 0, 11, GFX_WIDTH, 36, true);
    if (n >= 2) {
        gfx_sparkline(c, 1, 12, GFX_WIDTH - 2, 34, ordered, n, vmin, vmax); /* 64点线型图 */
    } else {
        gfx_text_centered(c, 0, 24, GFX_WIDTH, "COLLECTING...", 1, true);
    }
    /* 格式化输出 min/max/avg 动态标尺与当前样本数 */
}

六、功能展示与实测验证

6.1 LCD 7 个专属页面规划与视觉呈现

系统支持通过开发板 SW2 按键单击（下一页） 与 SW3 按键单击（上一页） 双向循环切换以下 7 个界面：

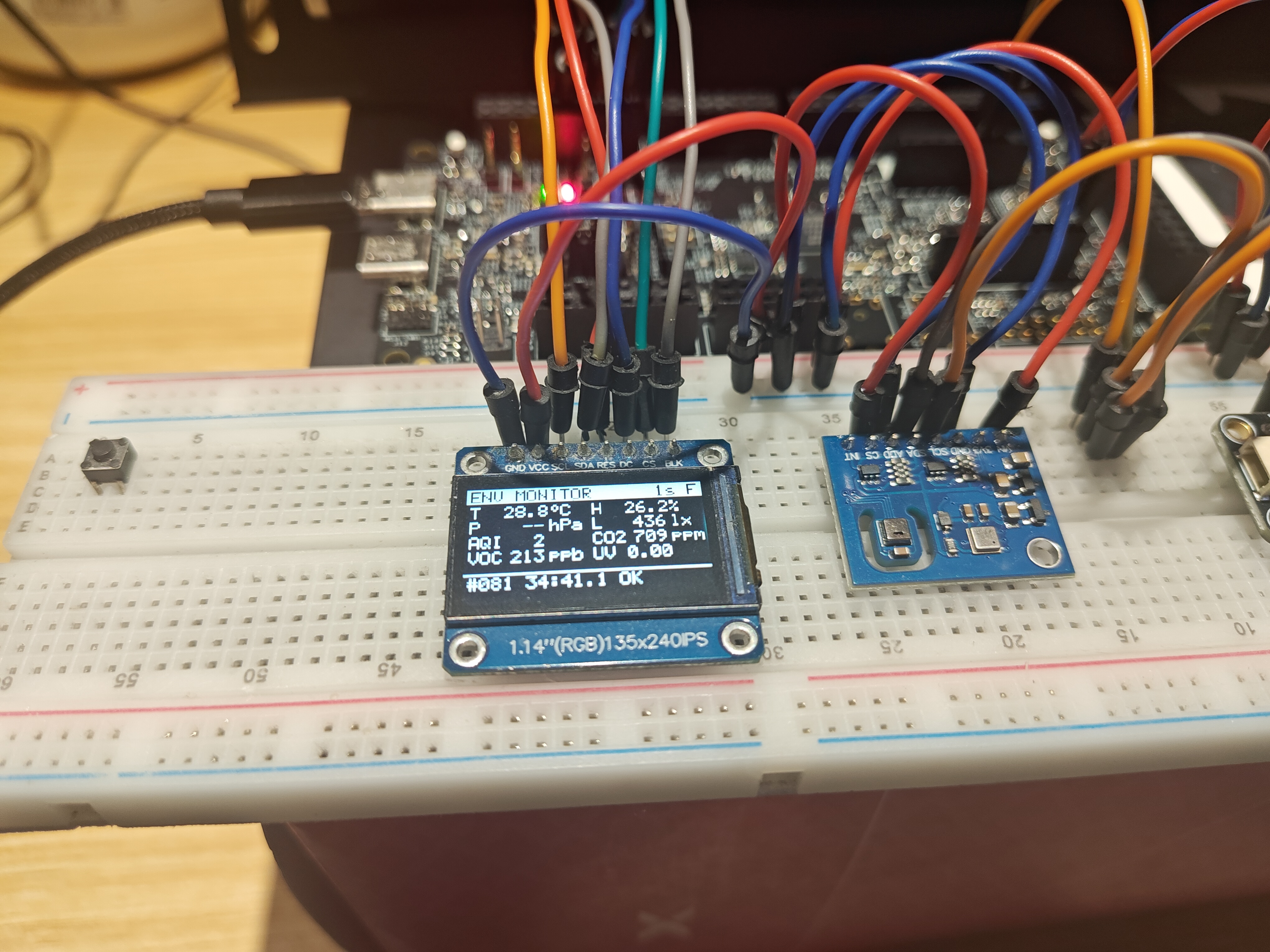

1. Page 0: 综合实时测量卡 (OVERVIEW)

• 8 大核心环境参数以规整网格形式集中呈现：温度 (${}^{\circ }\text{C}$)、湿度 ($\%$)、光照 ($\text{Lux}$)、气压 ($\text{hPa}$)、$\text{AQI}$ 空气等级、$e{\text{CO}}_2$ 浓度 ($\text{ppm}$)、$\text{TVOC}$ ($\text{ppb}$) 与紫外线指数 ($\text{UVI}$)。
• 底栏显示当前样本序号、开机运行时长（精确至十分之一秒以直观体现 10 Hz 界面刷新）以及 Flash 存储状态。

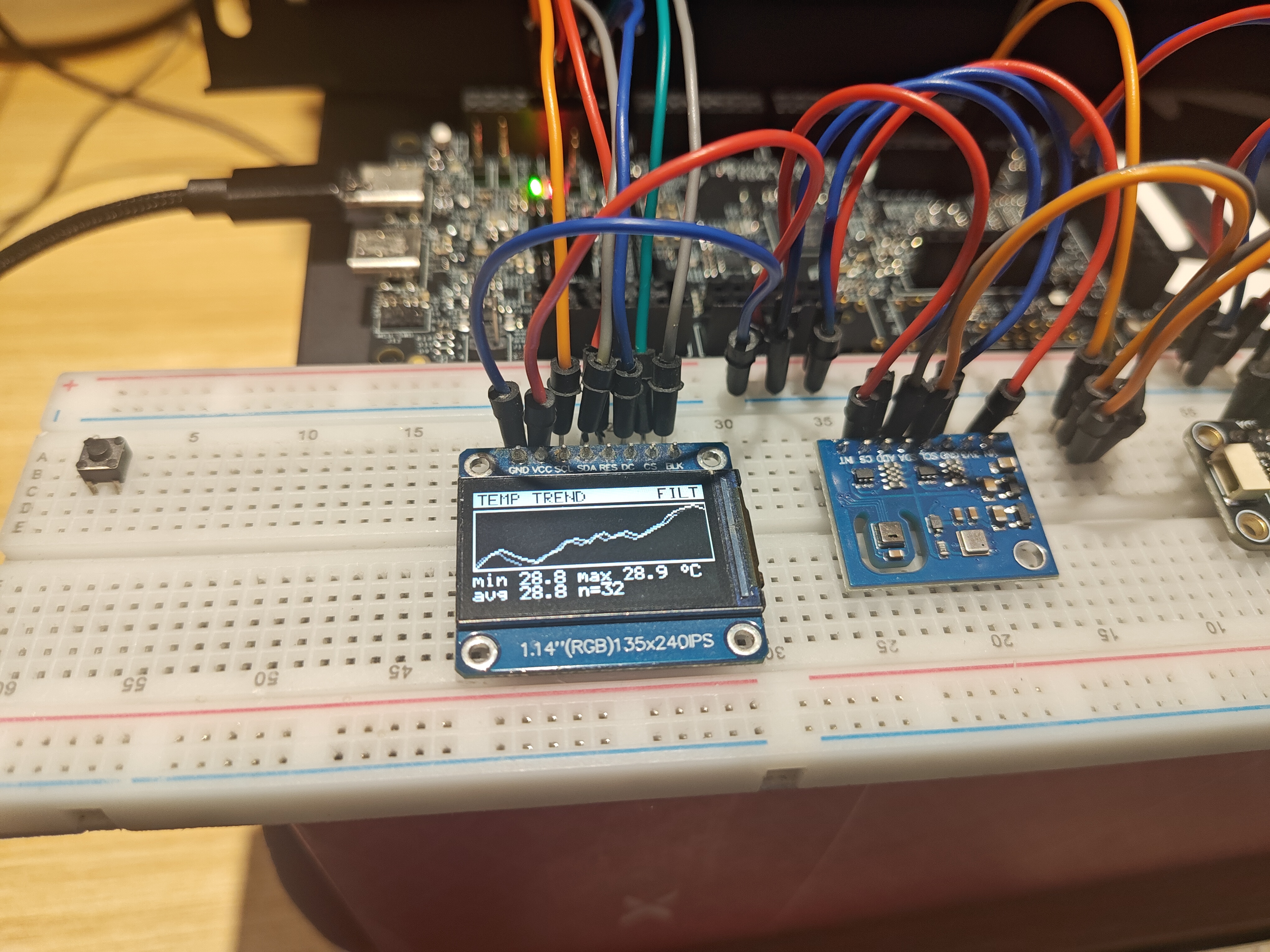

2. Page 1: 温度专属趋势折线图 (TEMP TREND)

• 64 点历史温度折线图，右侧动态标注 FILT 滤波状态，底部实时计算并显示最小值、最大值与平均值标尺。

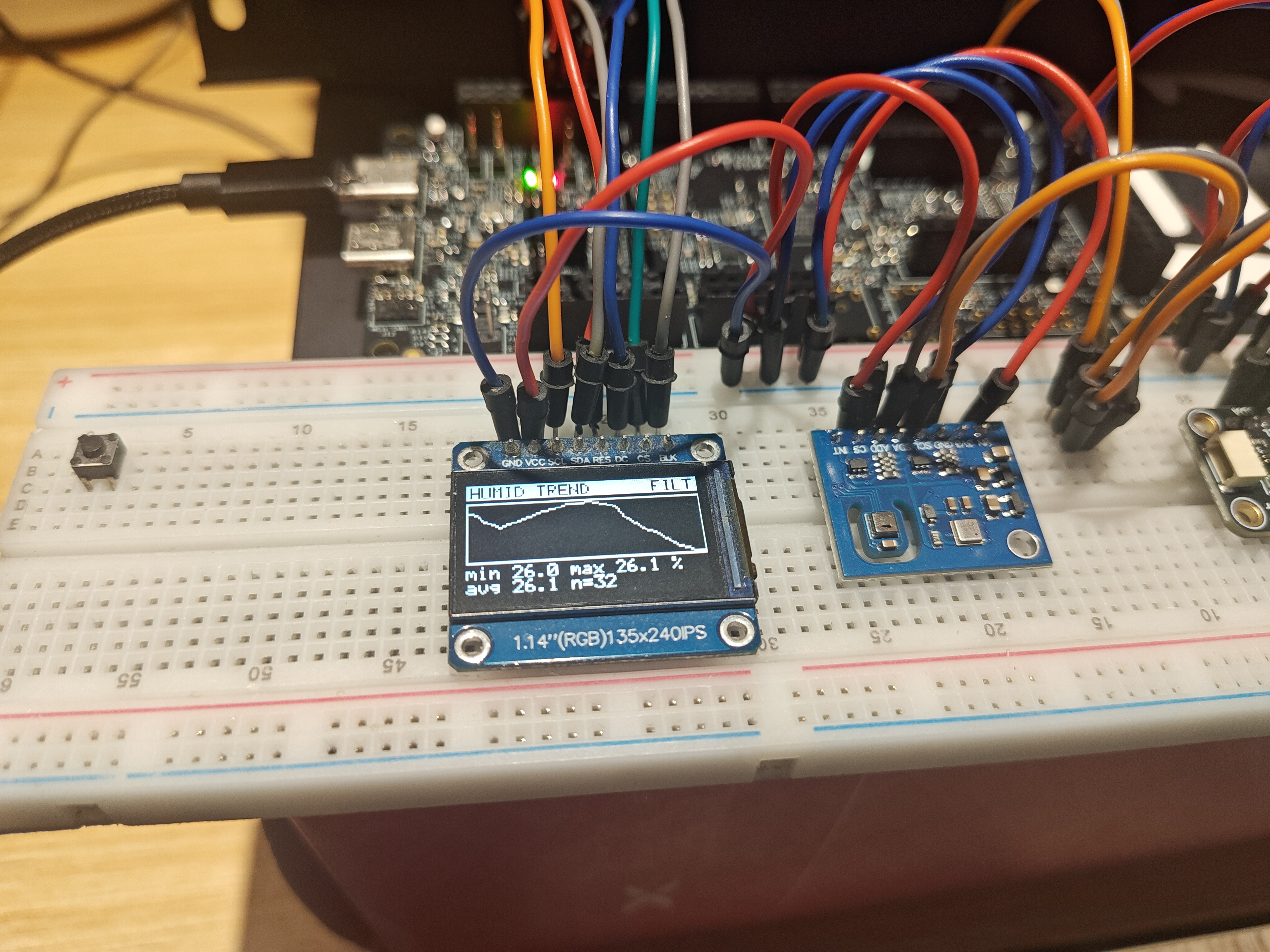

3. Page 2: 湿度专属趋势折线图 (HUMID TREND)

• 展现环境相对湿度（$\%RH$）变化趋势与极值统计。



4. Page 3: 光照度专属趋势折线图 (LIGHT TREND)

• 针对光照强度的大动态范围（0~10000+ Lux）做平滑绘制；手部遮挡光敏器件时，屏幕折线即时产生下降响应。

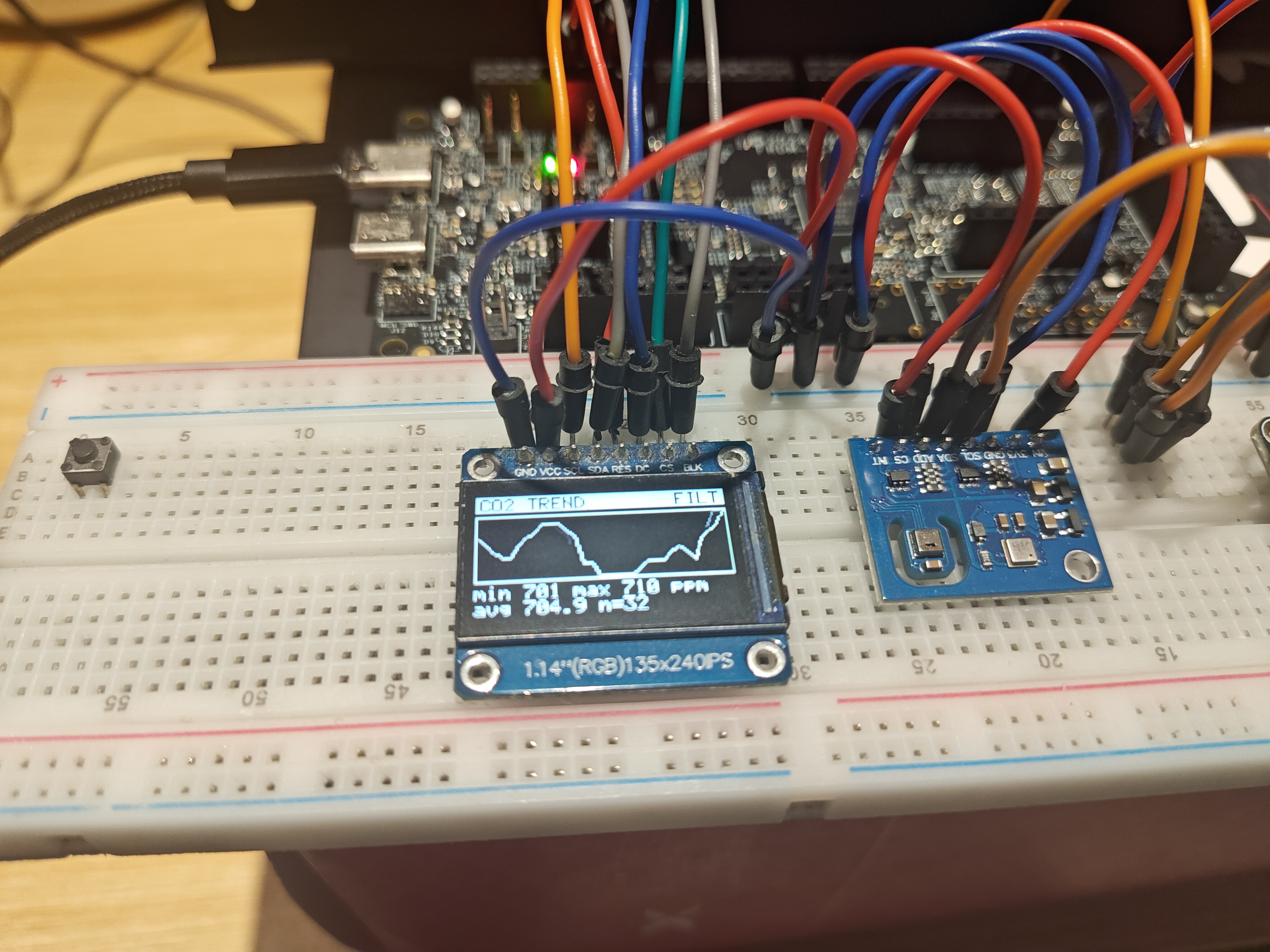

5. Page 4: 二氧化碳浓度专属趋势折线图 (CO2 TREND)

• 室内空气质量核心指标 ($e{\text{CO}}_2$，400~2000+ ppm) 的时间累积波形；对传感器呼气可直观观测到平滑上升曲线。

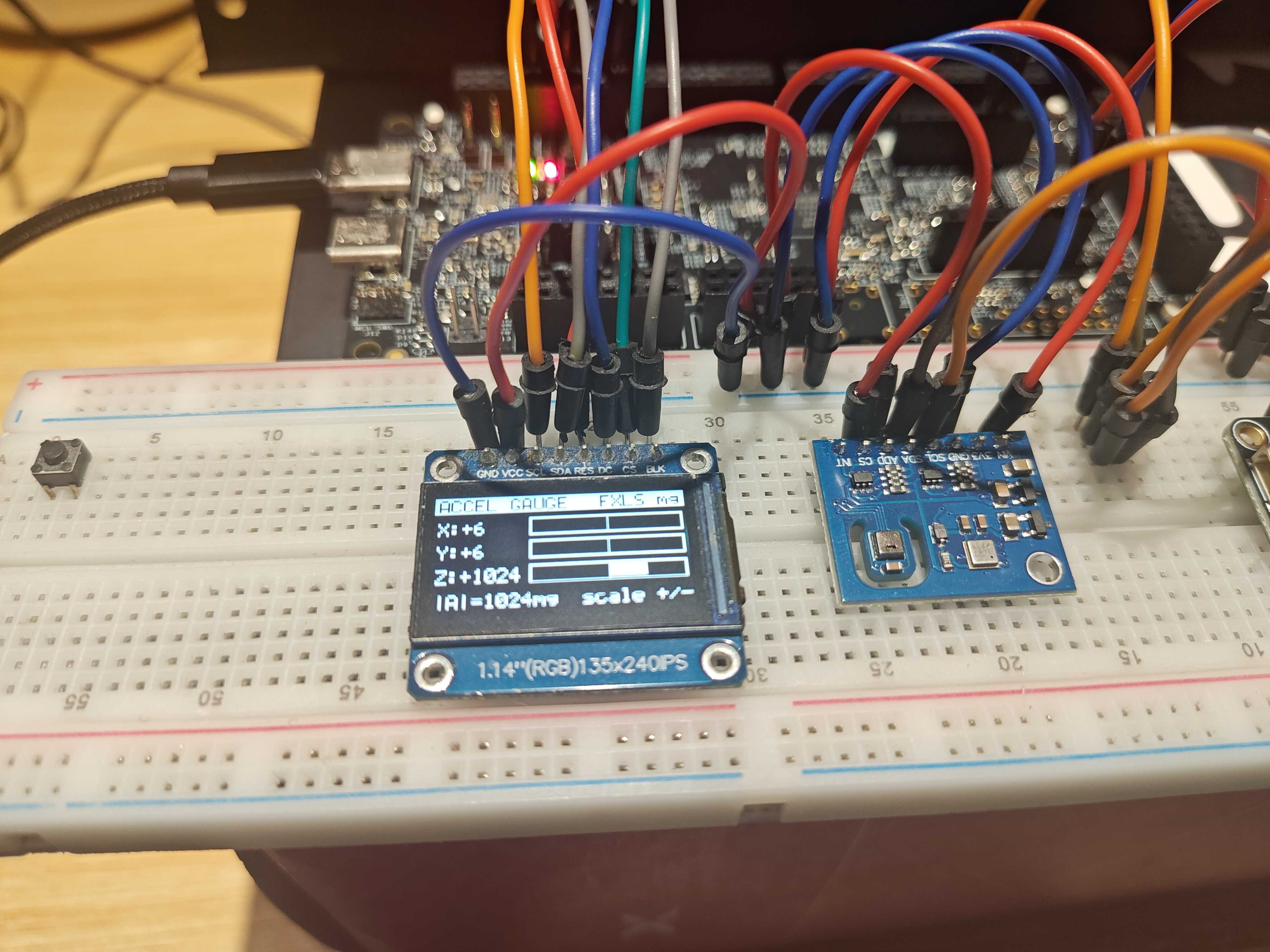

6. Page 5: 三轴加速度专属双向水平量表 (ACCEL GAUGE)

• 针对板载 FXLS8974 传感器输出的 X、Y、Z 空间矢量重力加速度（$\pm 2000\text{ mg}$），设计了以中间为 0 点的双向伸缩条形柱状图。手持板卡前后左右倾斜或翻转时，柱状条直观左右伸长与缩短。

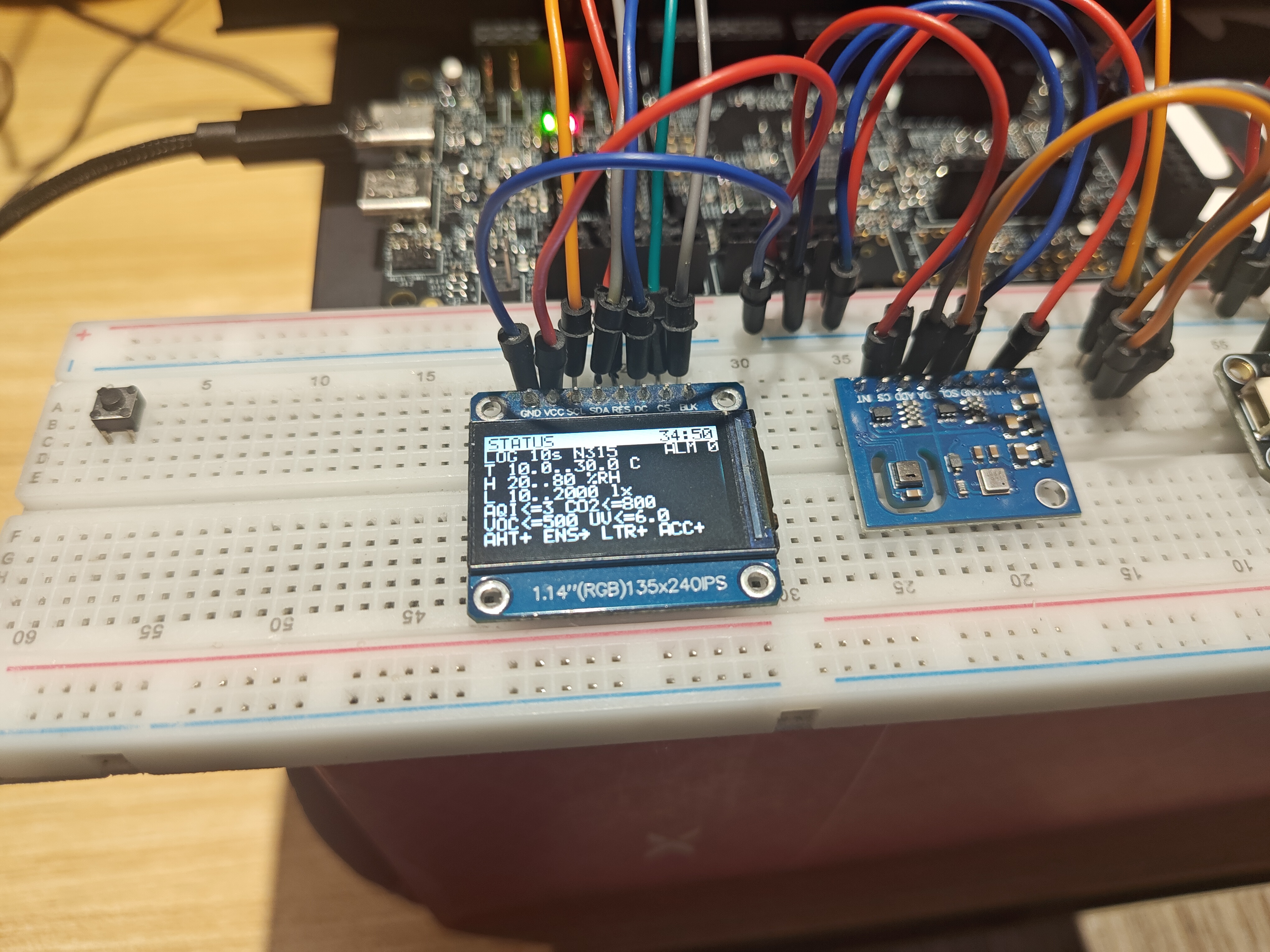

7. Page 6: 系统状态与存储监控 (SYSTEM STATUS)

• 集中展示各传感器在线健康状态（OK / ERROR / ABSENT）、Flash 记录总数、已写配置版本号及看门狗运行参数。



6.2 串口实测诊断与连续运行日志

实测中上电终端输出完整自检与四路传感器探测结果：

Funpack5-4 FRDM-MCXN236 env monitor  v1.0.0 (ae0873d)
built Oct 11 2026 21:21:40, core 150000000 Hz, reset=SW, dev_id=0x0540006A
sample 1000 ms, UI 100 ms, log period 10 s, filter median-5 + EMA
log: 69 records, boot #12
i2c: 0x18 0x38 0x52 0x53 (4)
sensors found: 4
lcd: ST7789 init ok
> #1 t=1.027s T=28.59 H=30.40 L=402.6 UV=0.00 CO2=421 VOC=33 AQI=1 AX=0 AY=-19 AZ=1013 ALM=0x0000
#2 t=2.027s T=28.58 H=30.42 L=402.9 UV=0.00 CO2=418 VOC=32 AQI=1 AX=-7 AY=0 AZ=1028 ALM=0x0000
#3 t=3.027s T=28.58 H=30.43 L=403.2 UV=0.00 CO2=419 VOC=32 AQI=1 AX=14 AY=-3 AZ=1024 ALM=0x0000

在控制台输入 status 诊断命令，状态显示完备：

uptime 136 s, samples 136, alarm events 0, loop max 19530 us
  AHT21    OK     @0x38 fail_run=0
  ENS160   OK     @0x52 fail_run=0
  LTR390   OK     @0x53 fail_run=0
  FXLS8974 OK     @0x18 fail_run=0
sensor ok=136 err=0 rescans=27 recovered=0, i2c errors=0
alarm idle flags=0x0000 (NORMAL)
led warmup(cyan), lcd ok page 0 (LIVE), stream 1, uart rx overflow 0
storage ok: 51/1530 records, boot #11, cfg writes 0, corrupt 0
latest: T=28.58 H=30.42 L=402.9 UV=0.00 CO2=418 VOC=32 AQI=1

七、调试难题及关键解决方法

1. ST7789 屏幕硬件复位引脚 (RES) 电平逻辑与抗干扰锁定

• 问题现象：实物接线后屏幕不亮，拔出 RES 脚后复位板卡才能点亮，但运行一段时间后容易黑屏。
• 原因分析：ST7789 芯片的复位脚为标准低电平有效（Active-Low）。拔掉插针时，小板自带的 10kΩ 上拉电阻将其拉到 3.3V 释放了复位，但长飞线悬空极易拾取周围 8 MHz SPI 时钟的电磁偶合噪声，偶尔跌落触发意外复位导致黑屏。
• 解决措施：将 MCU GPIO1_2 的空闲输出严格配置为高电平（1），并在底层使能了芯片内部弱上拉（kPORT_PullUp）形成双重硬件钳位；同时将 BLK 引脚升级为强驱动模式（kPORT_HighDriveStrength），并在刷屏循环前加入 0x29 (Display On) 硬件保活指令，彻底根除了黑屏隐患。

2. 长杜邦飞线下的 SPI 高频信号完整性适配

• 问题现象：在 12 MHz 极限时钟下，杜邦线上的反射与寄生电容导致小概率像素错位。
• 解决措施：将 LPSPI3 SCK 速率平滑调整为 8 MHz。在 8 MHz 下单帧传输耗时仅约 65 ms，主循环分块发送机制下 CPU 占用微乎其微，但抗干扰能力与信号上升沿质量得到质的提升。

3. MCXN236 片上 Flash ECC 16 字节 Phrase 单次写入与掉电撕裂防御

• 解决措施：MCXN 系列 Flash 带有硬件 ECC 校验，同一 Phrase 严禁二次改写。存储引擎将所有日志结构体按 32 字节（2 个 Phrase）严格对齐，配置采用 A/B 双扇区轮替追加序号机制，确保即便在编程写入瞬间断电，上电后也能无损回滚至上一版本有效配置。

4. 小尺寸屏幕下多参数图表的合理性与排版选择

• 设计考量：在 128×64 物理有限点阵上，若将离散等级（如 1~5 级的 AQI、0~11 级的 UVI）强行绘制折线图，会出现大量平直死线，信息密度极低；而若将 X/Y/Z 三轴加速度画在同一折线图中，3 条折线交织会严重混淆。因此确立了“连续环境量做平滑趋势折线图、姿态矢量做中心零位双向条形柱状图、离散等级保留在概览卡集中展示”的视觉架构，大幅提升了 UI 表现力。

八、总结与心得体会

通过本次 Funpack 活动对 NXP FRDM-MCXN236 开发板的深入实战，系统地完成了从底层微控制器驱动、复杂 I2C/SPI 总线调度，到上层数字信号滤波与持久化存储系统的完整闭环研发：

1. 模块化与纯逻辑分层的巨大收益：将滤波、存储与图形逻辑解耦为纯 C 架构并在 PC 侧构建 289 项单元测试，使得所有业务算法在实物调试前就已经被 100% 验证，极大缩减了硬件联调时的试错成本。
2. 时间片非阻塞调度对用户体验的决定性作用：通过将耗时各异的传感器采集与屏幕大块数据流分解为时间片推进，系统在单片机无操作系统（Bare-metal）环境下实现了顺滑的 10 Hz 界面刷新和即时按键响应。
3. 恩智浦新一代 MCXN 系列芯片卓越的处理性能（150 MHz Cortex-M33）与丰富灵活的外设（LP_FLEXCOMM）令人印象深刻，为工业物联与边缘智能监测设备提供了极具竞争力的硬件支撑。
