基于 FRDM-MCXN236 的 RTC 掉电保持多功能电子时钟

一、项目简介

本项目基于 NXP FRDM-MCXN236 开发板，使用芯片内部位于 VBAT 常电域的独立 RTC（IRTC），
实现了一个主电源掉电后时间不丢失的多功能电子时钟。

系统以 SSD1306 OLED 作为人机界面，通过板载两个用户按键完成"进入编辑界面 → 逐字段调整 →
退出"的完整交互流程，可修改年 / 月 / 日 / 时 / 分 / 秒，并提供"一键重置日期"功能；
同时通过调试串口每秒输出一次当前时间，便于上位机记录和验证。

二、硬件介绍

2.1 主控与外设

2.2 资源分配

2.3实物展示

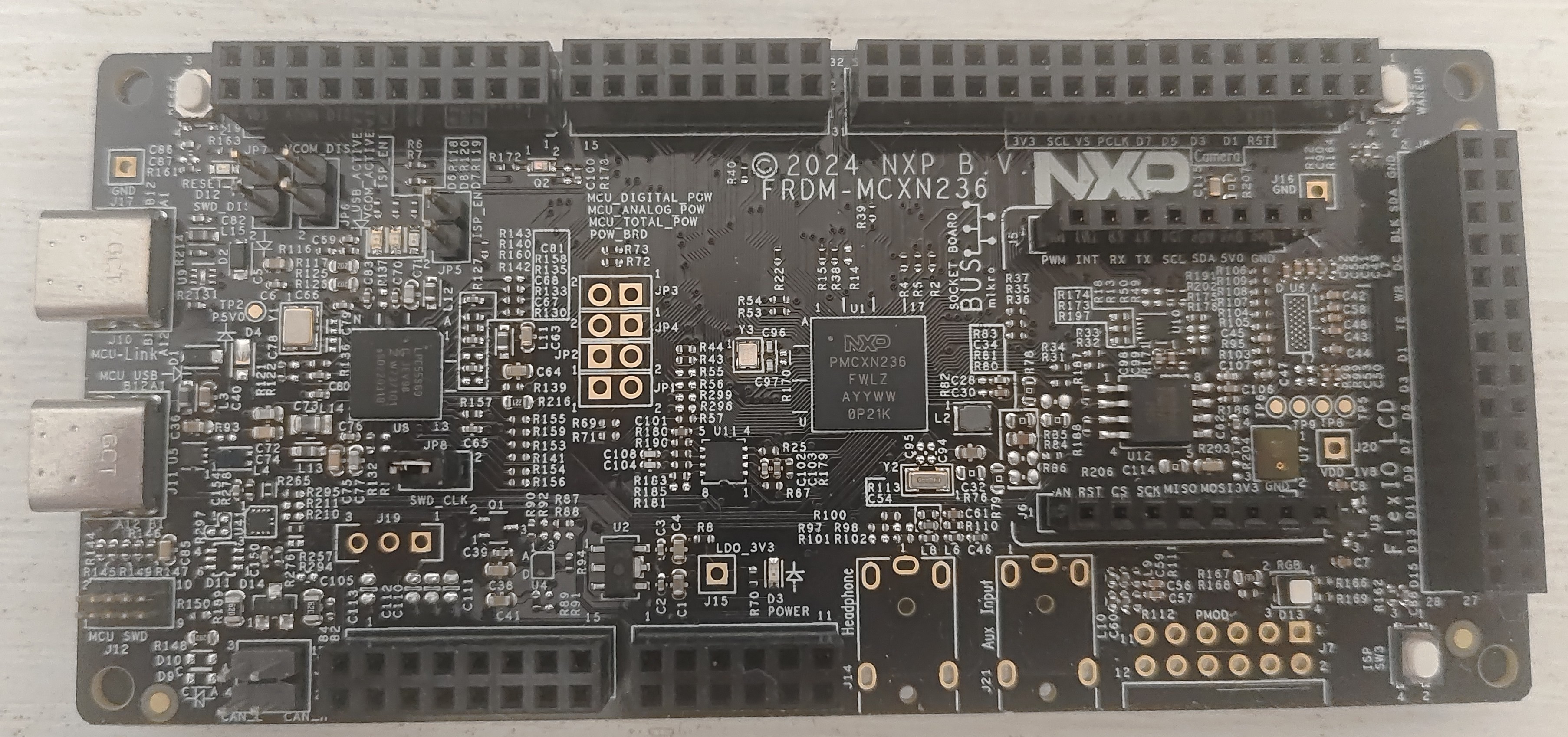

开发板正面

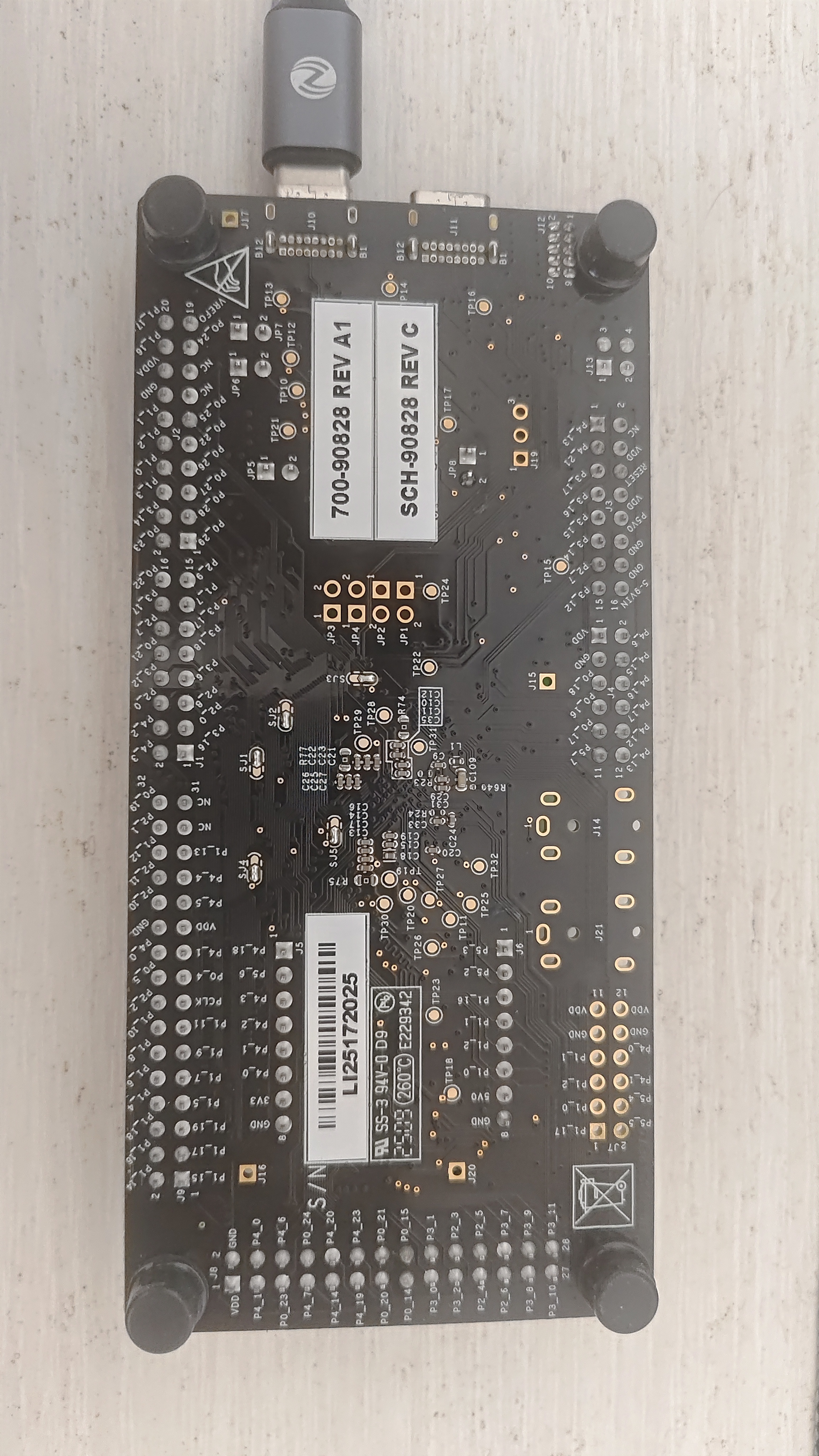

开发板背面

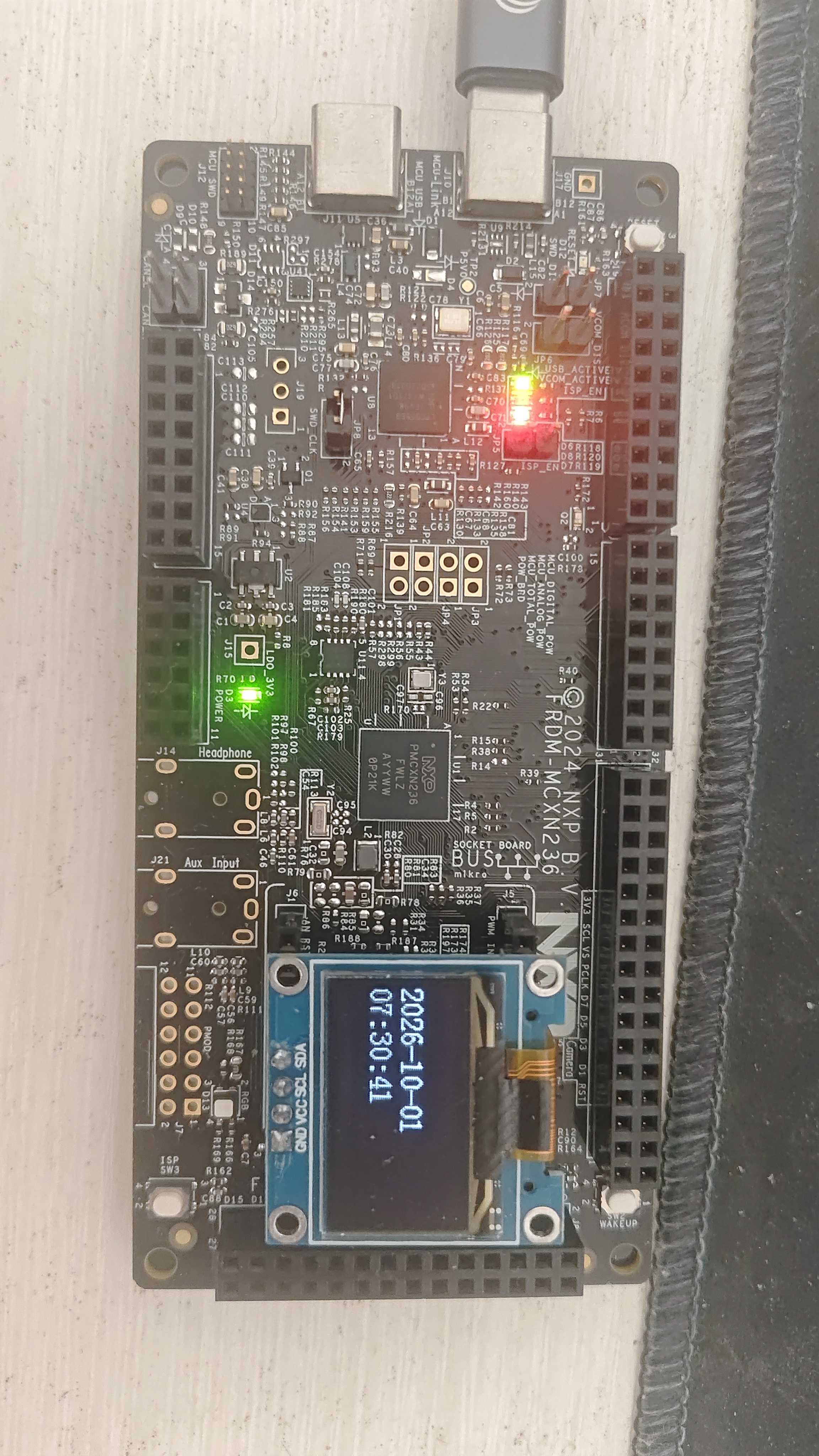

系统展示

三、设计思路

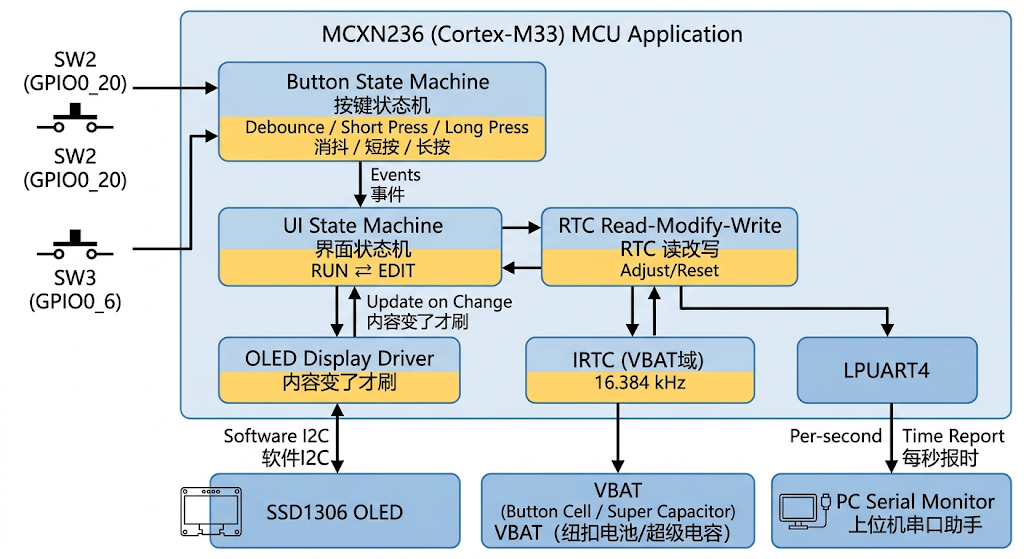

3.1 系统框图

3.2 四个子系统

① RTC 子系统（核心）

• 时钟源：CLOCK_SetupClk16KClocking(kCLOCK_Clk16KToVbat | kCLOCK_Clk16KToMain)
  给 VBAT 域和主域同时提供 16.384 kHz 时钟。
• 掉电保持：IRTC 寄存器与计数器由 VBAT 引脚供电。只要 VBAT 有电，
  主电源 VDD 掉电后计数器继续走动、寄存器内容不丢。
• 冷/热启动判别：用 kIRTC_InvalidFlag 判断 VBAT 域是否掉过电。
  只有冷启动才重新初始化并写入默认时间；热复位直接沿用正在走动的时间。
  这一点至关重要——IRTC_Init() 内部会做软复位，热复位时调用它会把保持的时间清掉。

② 显示子系统

• 软件 I2C 驱动 SSD1306，无需外设 I2C 控制器，两根普通 GPIO 即可。
• 采用 1024 字节显存，先组织画面、再整屏推送，
  避免逐点写屏产生的撕裂。
• 刷新策略：一帧 1024 字节走软件 I2C 约需 25~30 ms，远大于 10 ms 的按键扫描节拍。
  因此不做定时刷屏，而是比较"上一次画上去的内容"和"这一拍算出来的内容"，
  只有变化时才推屏。这样按键扫描的节拍是干净的，不会因为刷屏而漏检按键。

③ 按键子系统

• 10 ms 节拍轮询 + 连续 3 次采样一致（30 ms）消抖。
• 每个键产生两类事件：短按与长按，二者互斥。
• 判定策略：长按在按住满 800 ms 时立即上报（不必等松手，手感更好），
  同时置位 longFired；短按在松手那一拍才上报，且要求本次按住期间 longFired 为假。

④ 串口子系统

• 每隔 100 拍（约 1 s）打印一次完整日期时间与当前模式；
• 所有按键事件即时打印，便于观察状态机迁移是否符合预期。

四、功能实现与主要代码片段

4.1 RTC 初始化与掉电保持（核心）

APP_RTC_Init() 是整个项目最关键的一段。它只在冷启动或时间非法时才写默认时间，
热复位直接沿用正在走的时间。

static status_t APP_RTC_Init(void)
{
    irtc_config_t irtcConfig;
    irtc_datetime_t current_time;
    bool needInitTime = false;
​
    /* 1. 使能 16K/32K 与 RTC0 模块时钟 (RTC 在 VBAT 域, 这一步必不可少) */
    CLOCK_SetupClk16KClocking(kCLOCK_Clk16KToVbat | kCLOCK_Clk16KToMain);
    CLOCK_EnableClock(kCLOCK_Rtc0);
​
    /* 2. 判断是否是冷上电（VBAT 失电会置位 InvalidFlag） */
    if ((IRTC_GetStatusFlags(RTC) & (uint32_t)kIRTC_InvalidFlag) != 0U)
    {
        needInitTime = true;
    }
    else
    {
        /*
         * INVAL 未置位, 说明 VBAT 域一直有电、时间仍在走动。
         * 但仍做一次合法性检查, 防止首次烧录时读到从未写入过的脏数据
         * (IRTC 的年基准是 2112, 合法范围 1984 ~ 2239)。
         */
        IRTC_GetDatetime(RTC, &current_time);
        if ((current_time.year == 2112U) ||(current_time.year < 1984U) || (current_time.year > 2239U) || (current_time.month < 1U) ||
            (current_time.month > 12U) || (current_time.day < 1U) || (current_time.day > 31U) ||
            (current_time.hour > 23U) || (current_time.minute > 59U) || (current_time.second > 59U))
        {
            needInitTime = true;
        }
    }
​
    if (needInitTime)
    {
        /* 3. 冷启动: 解锁写保护 -> 软复位 -> 配置 -> 写入默认时间 */
        IRTC_GetDefaultConfig(&irtcConfig);
        if (kStatus_Success != IRTC_Init(RTC, &irtcConfig))  { return kStatus_Fail; }
        if (kStatus_Success != IRTC_SetDatetime(RTC, &default_time)) { return kStatus_Fail; }
    }
    else
    {
        /* 4. 热复位 / VBAT 未掉电: 沿用正在走动的时间, 绝不调用 IRTC_Init
         *    (IRTC_Init 内部有软复位, 会把保持的时间清掉) */
        PRINTF("[RTC] Warm reset detected: keeping running time.\r\n");
    }
    ...
}

要点：kIRTC_InvalidFlag 是"VBAT 域掉过电"的硬件标志，是最可靠的冷/热启动判据。
它是读时间之前必须先查的——IRTC_GetDatetime() 开头是一段无上限的忙等
（while ((base->STATUS & RTC_STATUS_INVAL_BIT_MASK) != 0U) { }），
INVAL 一直置位就会死循环，表现出来的现象是"芯片挂了、调试器连不上"。

4.2 改时间的统一收尾：解锁写保护（最容易踩的坑）

IRTC 的寄存器有写保护机制，解锁后仅保持约 2 秒可写，之后硬件自动上锁。
上锁状态下调用 IRTC_SetDatetime() 不会报错，但也什么都不写——
现象就是"按键没反应"，而且极难排查。

因此把所有"改时间"的收尾统一抽成一个函数，保证不会漏掉解锁：

/*
 * 所有"改时间"的收尾都走这里, 顺序是:
 *   钳位"日" -> 重算星期 -> 解锁写保护 -> 写回 IRTC
 */
static status_t RTC_Commit(irtc_datetime_t *t)
{
    uint8_t days = DaysInMonth(t->year, t->month);
​
    /* 改过年/月之后, 原来的"日"可能越界 (如 1/31 加一个月变成 2/31) */
    if (t->day > days) { t->day = days; }
    if (t->day < 1U)   { t->day = 1U;   }
​
    /* 日期被跳变后, IRTC 里存的星期会与日期不符, 重算一次 */
    t->weekDay = WeekDayOf(t->year, t->month, t->day);
​
    if (kStatus_Success != IRTC_SetWriteProtection(RTC, false))
    {
        PRINTF("[RTC] Unlock write protection failed\r\n");
        return kStatus_Fail;
    }
​
    return IRTC_SetDatetime(RTC, t);
}

4.3 按键短按 / 长按的互斥判定

static void BUTTON_Poll(button_t *btn)
{
    uint8_t raw     = (GPIO_PinRead(btn->gpio, btn->pin) != 0U) ? 1U : 0U;
    bool pressedNow = false;
​
    btn->shortPressEvent = false;
    btn->longPressEvent  = false;
​
    /* --- 消抖计数器: 连续 3 拍一致才认账 --- */
    if (raw != btn->sample)              { btn->sample = raw; btn->count = 1U; }
    else if (btn->count < DEBOUNCE_TICKS){ btn->count++; }
​
    /* --- 状态跳变 --- */
    if ((btn->count >= DEBOUNCE_TICKS) && (btn->sample != btn->stable))
    {
        btn->stable = btn->sample;
        if (btn->stable == 0U)           /* 按下 */
        {
            pressedNow     = true;
            btn->hold      = 0U;
            btn->longFired = false;
        }
        else                             /* 松开: 没到过长按阈值才算短按 */
        {
            if (!btn->longFired) { btn->shortPressEvent = true; }
            btn->hold = 0U;
        }
    }
​
    /* --- 长按计时: 到阈值立刻上报, 不用等松手 --- */
    if ((btn->stable == 0U) && (!pressedNow))
    {
        btn->hold++;
        if ((!btn->longFired) && (btn->hold >= LONG_PRESS_TICKS))  /* 80 拍 = 800 ms */
        {
            btn->longFired      = true;
            btn->longPressEvent = true;
        }
    }
}

4.4 字段调整与范围回绕

每个字段在自己的合法范围内回绕，避免出现非法时间：

static status_t RTC_AdjustField(edit_field_t field, int32_t step)
{
    irtc_datetime_t t;
    uint8_t days;
    int32_t v;
​
    IRTC_GetDatetime(RTC, &t);
​
    switch (field)
    {
        case FIELD_YEAR:                       /* 1984 ~ 2239 之间回绕 */
            v = (int32_t)t.year + step;
            while (v < (int32_t)YEAR_MIN) { v += (int32_t)YEAR_SPAN; }
            while (v > (int32_t)YEAR_MAX) { v -= (int32_t)YEAR_SPAN; }
            t.year = (uint16_t)v;
            break;
​
        case FIELD_MONTH:
            v       = ((int32_t)t.month - 1 + step) % 12;
            t.month = (uint8_t)(((v + 12) % 12) + 1);
            break;
​
        case FIELD_DAY:                        /* 按"当月实际天数"回绕 */
            days  = DaysInMonth(t.year, t.month);
            v     = ((int32_t)t.day - 1 + step) % (int32_t)days;
            t.day = (uint8_t)(((v + (int32_t)days) % (int32_t)days) + 1);
            break;
​
        case FIELD_HOUR:   v = ((int32_t)t.hour + step)   % 24; t.hour   = (uint8_t)((v + 24) % 24); break;
        case FIELD_MINUTE: v = ((int32_t)t.minute + step) % 60; t.minute = (uint8_t)((v + 60) % 60); break;
        case FIELD_SECOND: v = ((int32_t)t.second + step) % 60; t.second = (uint8_t)((v + 60) % 60); break;
​
        default: return kStatus_InvalidArgument;
    }
​
    return RTC_Commit(&t);   /* 收尾统一在这里: 钳位 -> 重算星期 -> 解锁 -> 写入 */
}

4.5 日期合法性与星期重算

IRTC_SetDatetime() 会先做格式校验，日期非法就直接返回 kStatus_InvalidArgument 且什么都不写。
所以"日"的合法性必须由软件保证：

/* 返回某年某月的天数 (含闰年判断) */
static uint8_t DaysInMonth(uint16_t year, uint8_t month)
{
    static const uint8_t daysPerMonth[13] = {0U,31U,28U,31U,30U,31U,30U,31U,31U,30U,31U,30U,31U};
    uint8_t days = 0U;
​
    if ((month >= 1U) && (month <= 12U))
    {
        days = daysPerMonth[month];
        /* 4 年一闰、百年不闰、400 年再闰 */
        if ((month == 2U) && ((((year % 4U) == 0U) && ((year % 100U) != 0U)) || ((year % 400U) == 0U)))
        {
            days = 29U;
        }
    }
    if (days == 0U) { days = 31U; }   /* 防御: 脏数据时不要除零 */
    return days;
}
​
/*
 * 由年月日反算星期 (0 = 周日)。
 * IRTC 的 DAYS 寄存器里存了 DOW 字段, 硬件每天自动 +1,
 * 但日期被手动跳变后就会对不上, 所以写完日期顺手把它重算一次。
 */
static uint8_t WeekDayOf(uint16_t year, uint8_t month, uint8_t day)
{
    static const uint8_t offset[12] = {0U, 3U, 2U, 5U, 0U, 3U, 5U, 1U, 4U, 6U, 2U, 4U};
    uint16_t y = year;
​
    if (month < 3U) { y--; }
​
    return (uint8_t)((y + (y / 4U) - (y / 100U) + (y / 400U) + offset[month - 1U] + day) % 7U);
}

4.6 长按 SW3 一键重置日期

因为日期只能向上增加，不是循环，当增加多了，就需要重置，只需要重置日期，时间部分原样保留：

/*
 * 长按 SW3: 把日期 (年/月/日) 恢复成上电默认值 default_time 的日期,
 * 时/分/秒 保持当前值不动。默认日期只有一个来源, 改了它这里跟着变。
 */
static status_t RTC_ResetDate(void)
{
    irtc_datetime_t t;
​
    IRTC_GetDatetime(RTC, &t);
​
    t.year  = default_time.year;
    t.month = default_time.month;
    t.day   = default_time.day;
​
    return RTC_Commit(&t);
}

4.7 OLED内容变了才刷

/* 每拍算出四行要显示的内容, 和上次画上去的比对, 只有变化时才推屏 */
FormatTitleLine(field, titleBuf, sizeof(titleBuf));
FormatDateLine(&now, field, dateBuf, sizeof(dateBuf));
FormatTimeLine(&now, field, timeBuf, sizeof(timeBuf));
FormatStatusLine(field, statusBuf, sizeof(statusBuf));
​
if ((strcmp(titleBuf, lastTitle) != 0) || (strcmp(dateBuf, lastDate) != 0) ||
    (strcmp(timeBuf, lastTime) != 0) || (strcmp(statusBuf, lastStatus) != 0))
{
    OLED_Clear();
    OLED_ShowString(0, 0, titleBuf);
    OLED_ShowString(0, 2, dateBuf);
    OLED_ShowString(0, 4, timeBuf);
    OLED_ShowString(0, 6, statusBuf);
    OLED_Refresh();                  /* 一帧 1024 字节, 约 25~30 ms */
​
    (void)strcpy(lastTitle,  titleBuf);
    (void)strcpy(lastDate,   dateBuf);
    (void)strcpy(lastTime,   timeBuf);
    (void)strcpy(lastStatus, statusBuf);
}

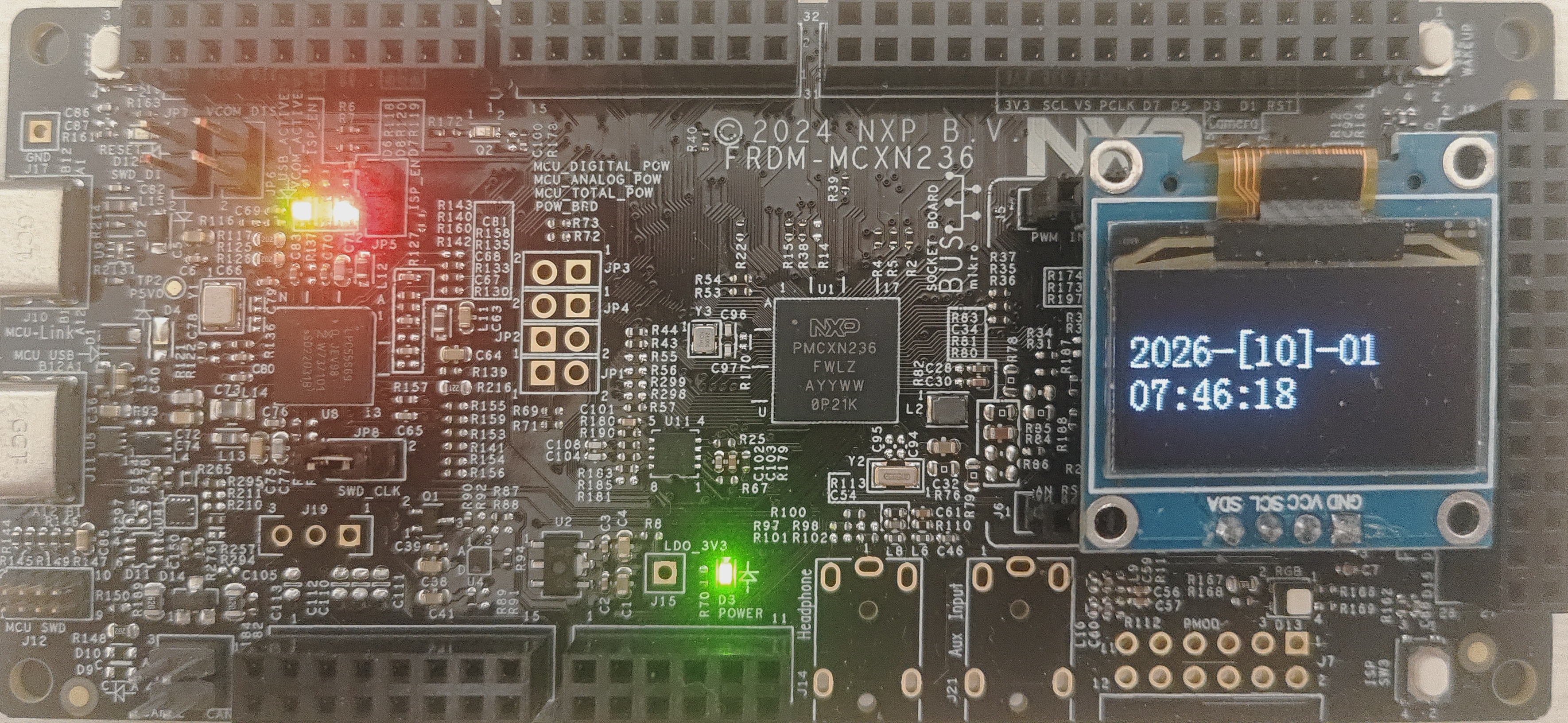

编辑时用方括号标出正在调整的字段

五、 效果展示

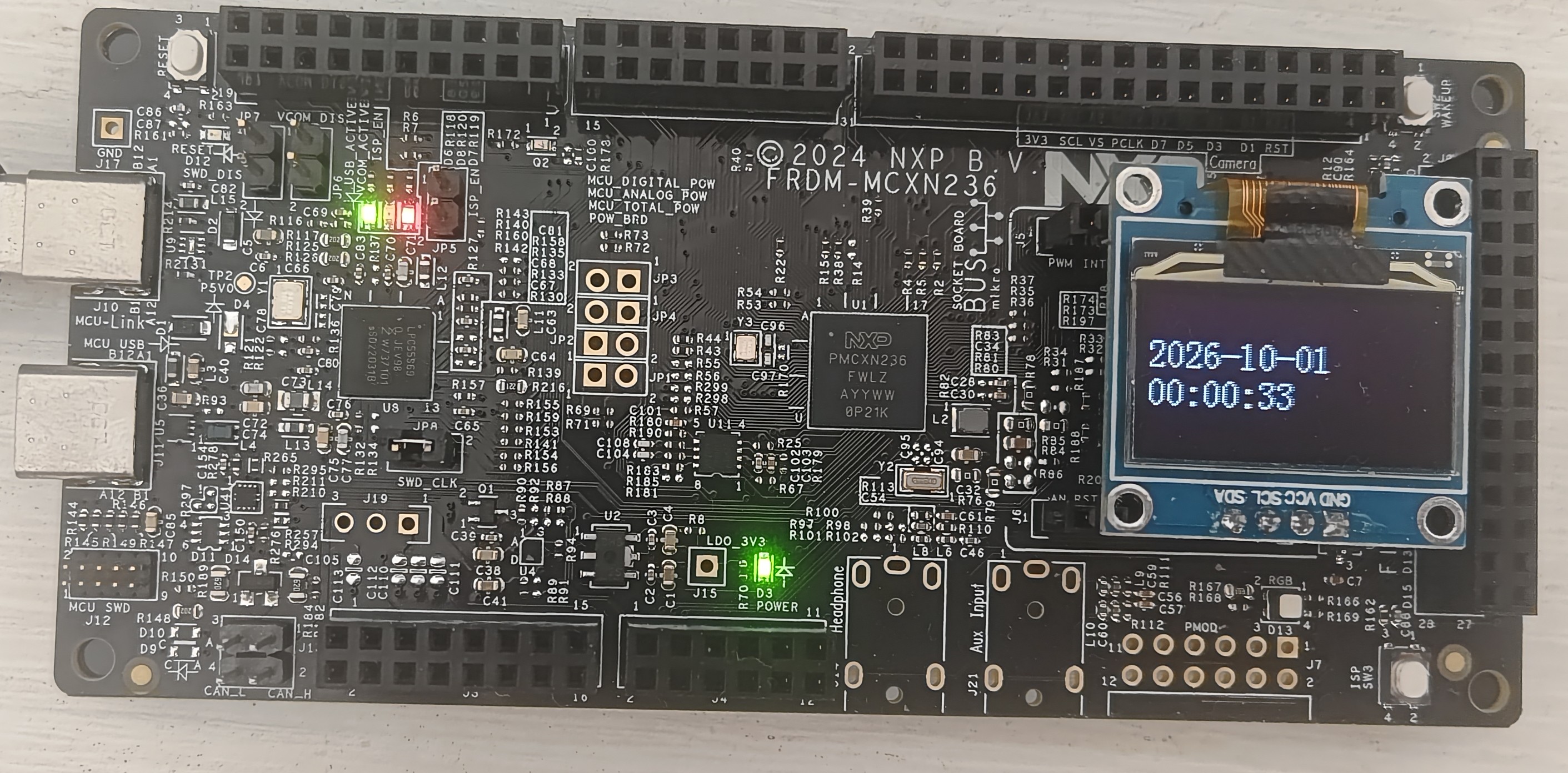

运行界面：

编辑界面：

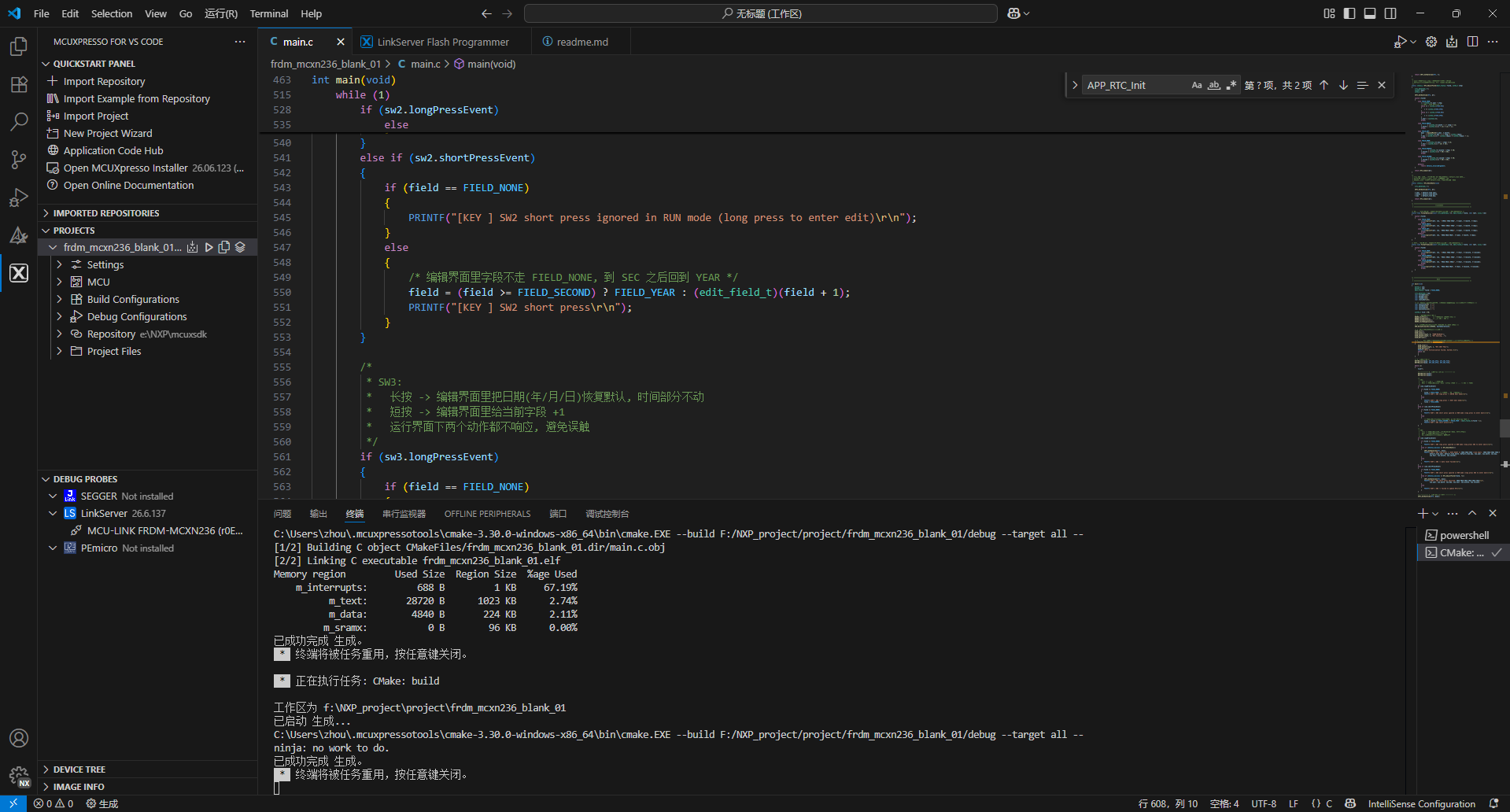

开发软件展示：

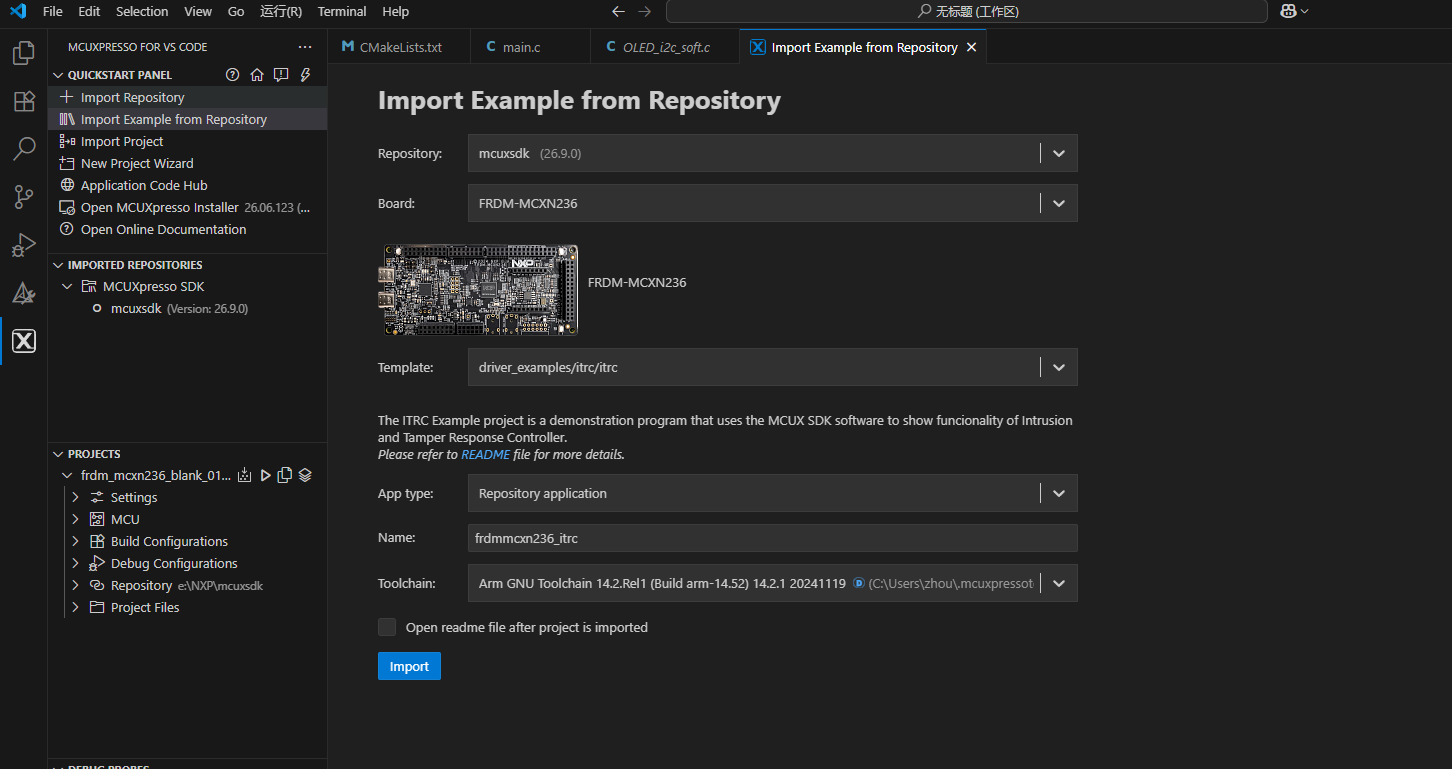

导入示例：

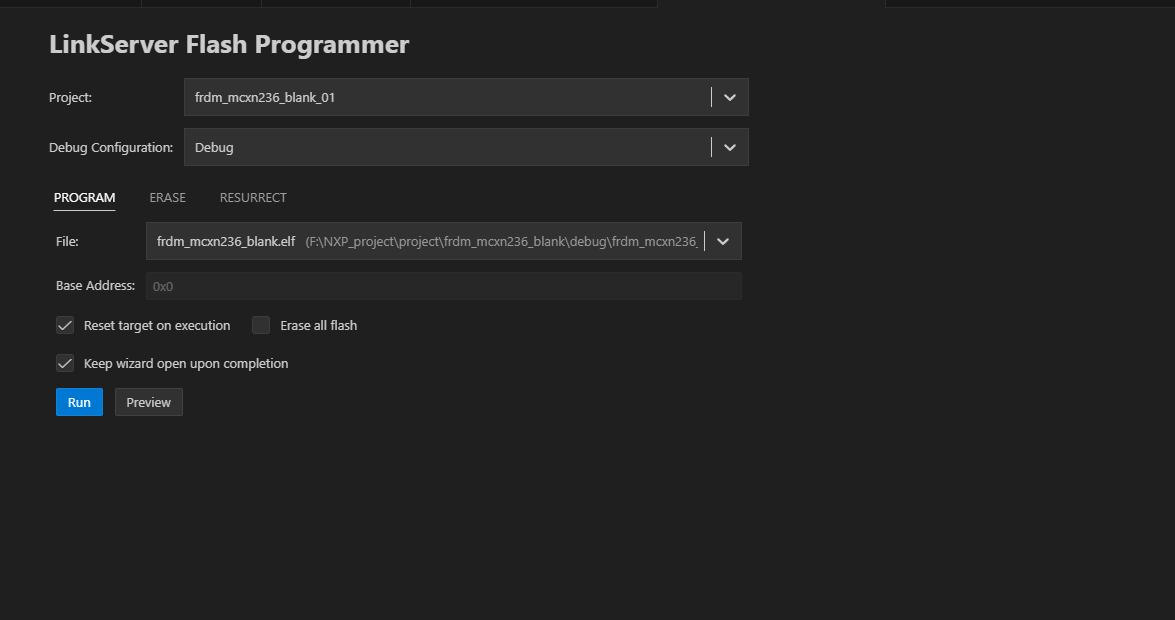

使用LinkServer烧录程序：

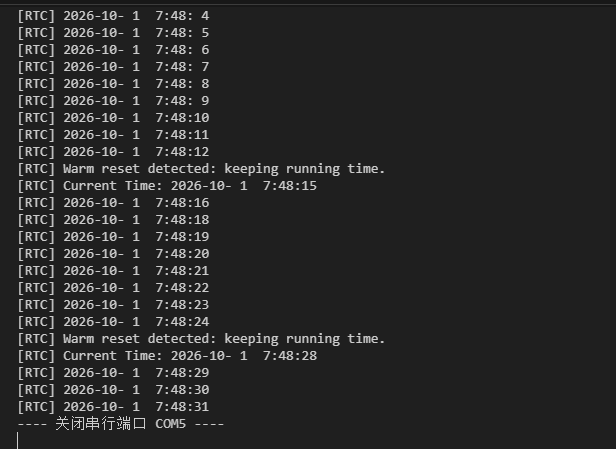

串口显示：

六、调试过程与踩过的坑

这一节是整个项目最花时间的部分，按踩坑顺序记录。

坑 1：RTC 没有 16 kHz 时钟 → 读寄存器挂死总线

现象：程序执行到 IRTC_GetDatetime() 就"死"了，调试器报
remote failure reply，连寄存器都读不出来。

原因：IRTC 位于 VBAT 常电域，IRTC_GetDefaultConfig() 在 MCXN236 上默认选择的时钟源是
16.384 kHz，但代码里从来没有给 VBAT 域使能这个时钟。
没有时钟的寄存器接口第一次被访问就可能挂住总线，内核卡死。

解决：在访问任何 RTC 寄存器之前先执行

CLOCK_SetupClk16KClocking(kCLOCK_Clk16KToVbat | kCLOCK_Clk16KToMain);

坑 2：IRTC_GetDatetime() 是无上限忙等

现象：即使时钟配好了，只要 INVAL 位还置着，IRTC_GetDatetime() 就永远自旋。

原因：查 SDK 源码 fsl_irtc.c:338

while ((base->STATUS & RTC_STATUS_INVAL_BIT_MASK) != 0U) { }

解决：先查 kIRTC_InvalidFlag，再决定要不要读时间；并且在冷启动分支里
一定要调用 IRTC_SetDatetime()——正是这个写操作（写 SECONDS 寄存器）才把 INVAL 清掉、
启动计数器。

顺带一提：官方例程里的 IRTC_Enable32kClkDuringRegisterWrite() 在 MCXN236 上是被条件编译掉的
（MCXN236_features.h 定义了 FSL_FEATURE_RTC_HAS_NO_GP_DATA_REG = 1），不要照抄。

坑 3：寄存器写保护 2 秒后自动上锁 → 按键"没反应"

现象：初始化时写时间成功，但后来用按键改时间，串口打印一切正常、也不报错，
时间就是不动。

原因：IRTC_SetWriteProtection() 的注释里写得很明白：

When the registers are unlocked, they remain in unlocked state for 2 seconds,
after which they are locked automatically.

IRTC_Init() 解锁过一次，但 2 秒后硬件自动上锁了。之后所有 IRTC_SetDatetime()
都因为写保护而静默失败——不报错、不写值。

解决：每次写入前都重新解锁，并且把"解锁 + 写入"抽成 RTC_Commit() 统一处理，
避免将来新增写路径时漏掉这一步。

七、心得体会

1. 数据手册和 SDK 源码比"看起来像那么回事"的代码可靠得多。
这个项目里最耗时的三个坑（缺 16 kHz 时钟、INVAL 忙等、写保护 2 秒自动上锁），
没有一个能从编译报错里看出来。它们的共同点是硬件静默失败：不报错、不崩溃，
只是"没效果"。最后都是靠翻 fsl_irtc.c 的源码和注释才定位到的。
以后再遇到"代码逻辑没错但硬件没反应"的情况，第一反应应该是去读驱动的实现，而不是继续改业务代码。

2. 驱动里那些看起来多余的注释，往往就是坑的地址。
IRTC_SetWriteProtection() 那句 "remain in unlocked state for 2 seconds,
after which they are locked automatically"，一开始被我当成背景知识跳过去了，
结果它正是"按键改不了时间"的根因。
README 里也提过 IRTC_Enable32kClkDuringRegisterWrite() 在 MCXN236 上是被条件编译掉的，
照抄官方例程同样会踩坑——官方例程也要看清目标芯片的 feature macro。

3. "掉电保持"这件事，软件只占一半。
代码层面做对了两件事就很干净：VBAT 域给时钟、热复位不重新初始化。
但真正的决定因素是 VBAT 引脚有没有电。这让我意识到，
嵌入式项目里"需求能不能实现"经常不取决于代码写得多好，而取决于硬件条件是否具备。

4. 交互设计上，手势是会互相打架的资源。
两个按键要承载 6 个字段的调整、界面切换和重置功能，一开始想用"按一下换字段 + 按住连发 + 长按退出"，
结果三种手势互相冲突：长按退出时短按会误触发、长按重置时连发会误触发。
最后砍掉连发、把短按改成松手判定才理顺。
功能不是越多越好，手势预算是有上限的，宁可少一个便利功能，也不要让操作变得不确定。

5. 关于可维护性的一点小设计。
把所有"改时间"的收尾（钳位日 → 重算星期 → 解锁写保护 → 写回 IRTC）抽成一个 RTC_Commit()，
看起来只是少写了几行，实际价值在于：将来新增任何改时间的路径都不会漏掉"解锁"这一步。
这个坑太隐蔽，靠人记住是不可靠的，只能靠结构来保证。

项目链接：

通过网盘分享的文件：frdm_mcxn236_blank.zip

链接: https://pan.baidu.com/s/1PHUOXEd-B1PU-iTt20It-A?pwd=f7py 提取码: f7py
