1.所选任务：赛道二：智能感知
【入门级题目2：姿态监测终端】
利用6轴IMU以50Hz以上采样率实时采集姿态数据，计算俯仰角、横滚角等姿态信息，并通过OLED或PC端实时显示设备姿态。当倾斜角超过设定阈值（如60°）或姿态变化异常时，1秒内触发报警。
2.项目描述
本项目使用ADI MAX32690EVKIT开发板+ MPU6050 6轴IMU模块（3轴加速度+3轴陀螺仪），通过I2C协议通信，实时采集姿态数据，对采集到的结果进行互补滤波融合运算，算出俯仰角（Pitch）、横滚角（Roll），并将温度（来自 MPU6050）、俯仰角、横滚角显示在LCD屏幕上，同时串口也同步输出。
另外加入了条件，俯仰角或横滚角的绝对值超过设定阈值（60°），板载LCD屏幕背景立即变红色。

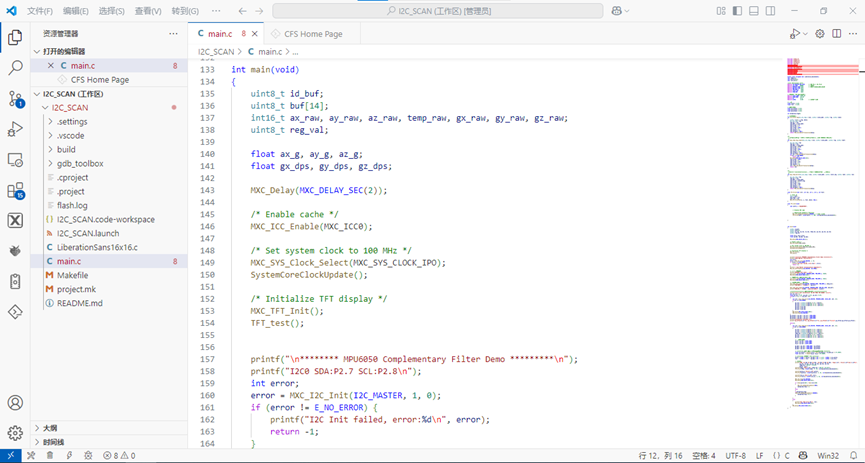

特别说明的是，本项目使用了CodeFusion Studio来开发，他基于Visual Studio Code。
CodeFusion Studio™ (CFS)是一款嵌入式软件开发平台，可加速人工智能(AI)嵌入式系统的开发进程。AI助手通过模型上下文协议(MCP)，直接连接实时调试会话，让调试工作更加智能。
当然本例没有使用这部分AI功能，仅使用了常规的项目管理、编译、下载、调试功能。
3.简短的硬件介绍
硬件部分，主要包括3部分
- 主控MCU：ADI MAX32690，120MHz Arm Cortex-M4处理器，支持蓝牙5.2低功耗(LE)射频。存储容量非常可观：3MB Flash + 1MB SRAM，而且还板载有一块8MB HyperRAM。
另外包括多个QSPI、UART、CAN 2.0B和I2C串行接口。
- LCD屏幕：128*128，主控ST7735，SPI协议。

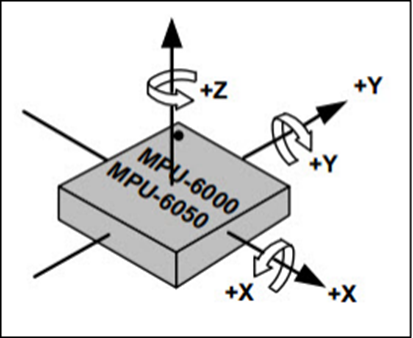

- 6轴IMU模块，主控MPU6050，MPU6050是一个6轴姿态传感器（3轴 加速度计和3轴陀螺仪传感器），可以测量芯片自身X、Y、Z轴的加速度、角度参数，通过数据融合，可以得到姿态角。
俯仰角（Pitch）：绕Y轴旋转的角度。
横滚角（Roll）：绕X轴旋转的角度。
航向角（Yaw）：绕Z轴旋转的角度，单靠 MPU6050 无法准确得到 Yaw 角，需要和地磁传感器结合使用。
因此本例只计算俯仰角（Pitch）和横滚角（Roll）。

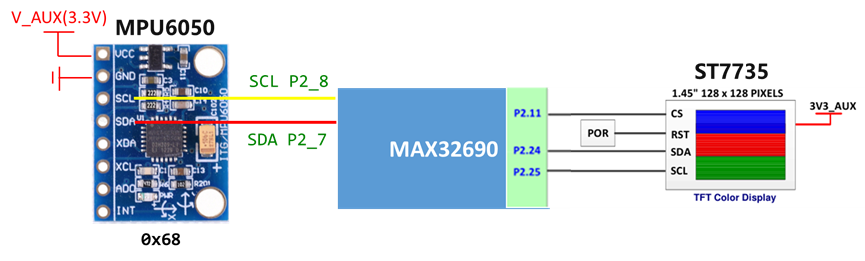

4.方案框图 + 设计思路
整体思路，是结合MPU6050驱动和LCD屏幕显示，来实现全部功能。
- MPU6050驱动是本项目的重点，需用MAX32690 外设驱动库#include "i2c.h"中的函数驱动MPU6050，以进行数据读取、运算。
- LCD屏幕显示直接在TFT_Demo官方例程的基础上修改，本文不作赘述。

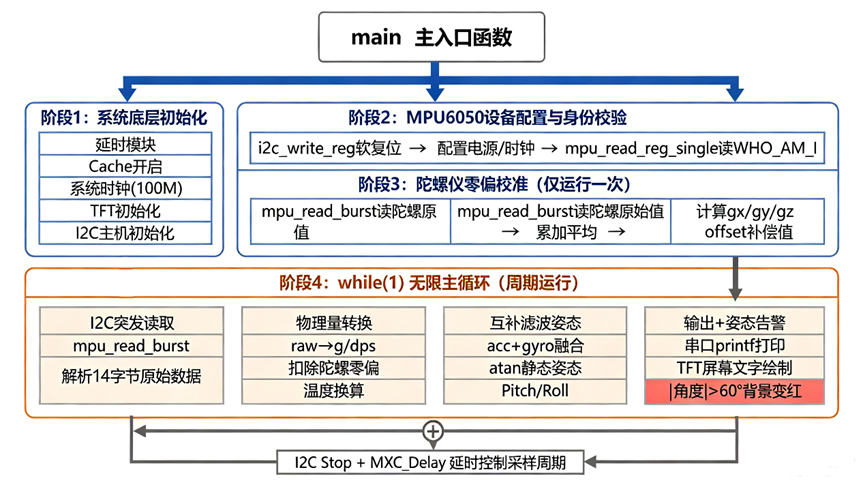

主要流程就是：MAX32690初始化——>TFT初始化——>I2C初始化——>MPU6050初始化——>陀螺仪静态校准——>循环读取6轴数据，进行预处理，采用互补滤波算法计算俯仰角（Pitch）和横滚角（Roll），一旦角度的绝对值大于60°，TFT屏幕背景变红。
5.原理图

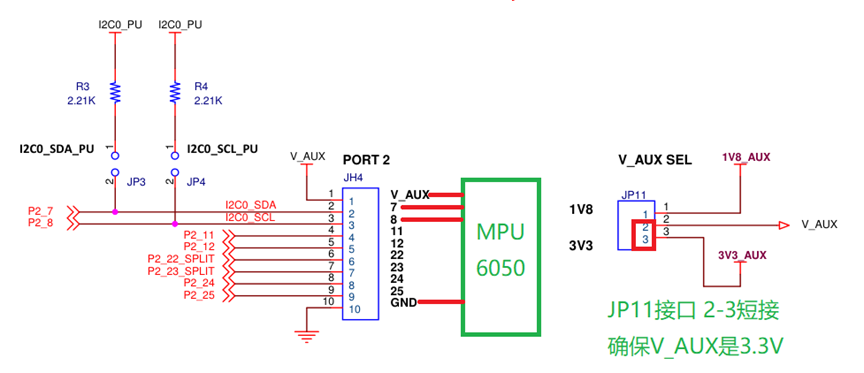

MPU6050接线原理图如图，最重要的是JP11接口的2-3引脚要用短接帽短接，确保V_AUX引脚是3.3V，这样MPU6050模块的VCC就可以接到JH4的V_AUX，MPU6050模块的SDA、SCL分别接到JH4的第7、第8号端子，对应MAX32690的I2C0模块（SDA：P2_7
、SCL：P2_8），MPU6050模块的其他引脚悬空不接线即可。

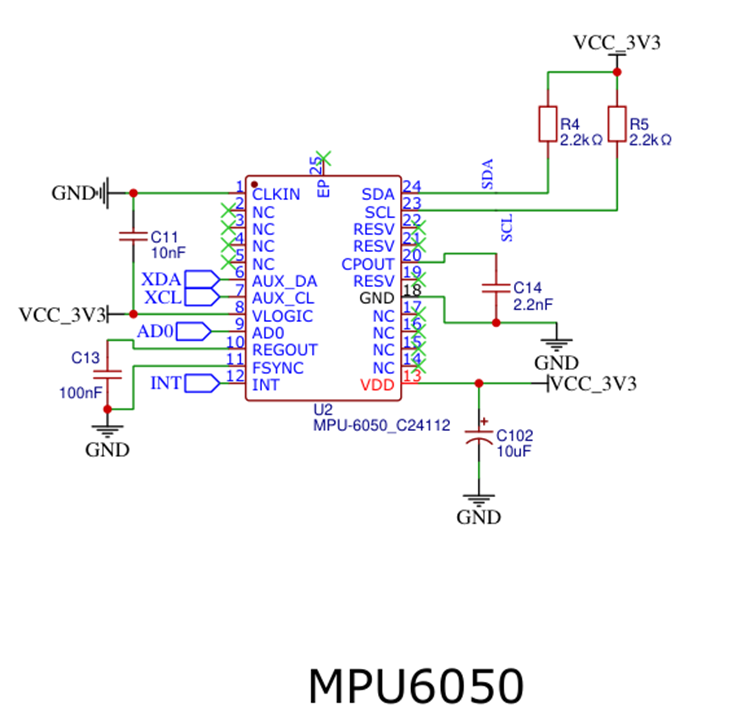

另外需补充下，由于我的MPU6050模块本身已对SDA和SCL做了硬件上拉（见上图），上面原理图中的JP3、JP4（开发板上拉）悬空不接即可。
如果外接的器件没有上拉，就需要将JP3、JP4插上短接帽，以实现上拉。
6.软件流程图 + 调试软件说明 + 关键代码说明
上述是Main函数的主要流程，除此之外，还有几个重要函数需介绍。
单字节读函数mpu_read_reg_single：写reg + STOP，再START读1字节，用于读取配置寄存器/WHO_AM_I，之所以要先STOP，再读，似乎是MPU6050的特性要求。
连续多字节读函数mpu_read_burst：restart=1，写reg，连续读采样（14字节传感器数据），每个字节读取后自动Restart
单字节写函数i2c_write_reg，主要用于配置MPU6050。
在读取原始的3轴加速度和3轴陀螺仪数据后，需进行静态偏移消除算法和一阶互补滤波算法，以计算俯仰角（Pitch）和横滚角（Roll）。
静态偏移消除算法：校准得到的静态漂移值，消除陀螺静止时的固有偏移。
一阶互补滤波算法：陀螺仪输出适合捕捉高频快速姿态变化，但存在低频漂移；加速度计可以给出无漂移的静态角度，但动态时高频噪声大。互补滤波就是用两个滤波器，一个低通、一个高通，把两路信号拼在一起，高低频互补。
// MPU6050 参数 ±2g，±250°/s
#define ACCEL_SENS 16384.0f
#define GYRO_SENS 131.0f
#define DT 0.2f
#define ALPHA 0.98f // 互补滤波系数
int ret = mpu_read_burst(I2C_MASTER, MPU6050_ADDR, ACCEL_OUT, buf, 14);
if(ret == E_NO_ERROR)
{
ax_raw = (int16_t)((buf[0] << 8) | buf[1]);
ay_raw = (int16_t)((buf[2] << 8) | buf[3]);
az_raw = (int16_t)((buf[4] << 8) | buf[5]);
temp_raw = (int16_t)((buf[6] << 8) | buf[7]);
gx_raw = (int16_t)((buf[8] << 8) | buf[9]);
gy_raw = (int16_t)((buf[10] << 8) | buf[11]);
gz_raw = (int16_t)((buf[12] << 8) | buf[13]);
// 转换成物理量
ax_g = ax_raw / ACCEL_SENS;
ay_g = ay_raw / ACCEL_SENS;
az_g = az_raw / ACCEL_SENS;
gx_dps = gx_raw / GYRO_SENS - gx_offset;
gy_dps = gy_raw / GYRO_SENS - gy_offset;
gz_dps = gz_raw / GYRO_SENS - gz_offset;
// ========== 【适配当前硬件方向】静态角度 ==========
float acc_pitch = atan2f(-ax_g, sqrtf(ay_g*ay_g + az_g*az_g)) * 57.2958f;
float acc_roll = atan2f(ay_g, az_g) * 57.2958f;
// ========== 互补滤波融合 ==========
pitch = ALPHA * (pitch + gy_dps * DT) + (1.0f - ALPHA) * acc_pitch;
roll = ALPHA * (roll + gx_dps * DT) + (1.0f - ALPHA) * acc_roll;
7.实物演示及说明

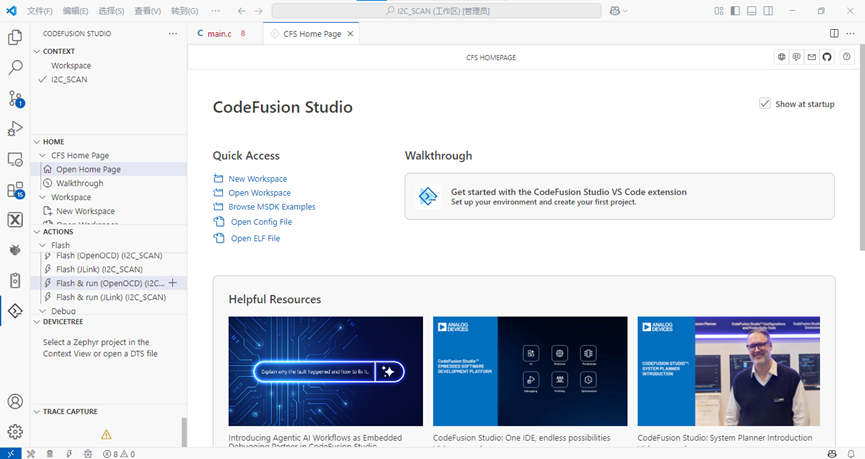

CodeFusion Studio界面：

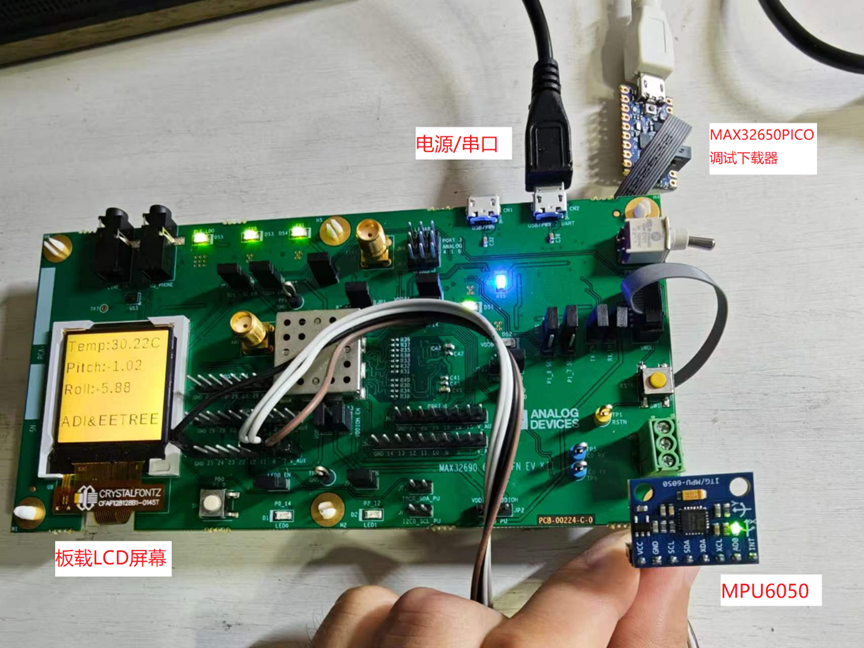

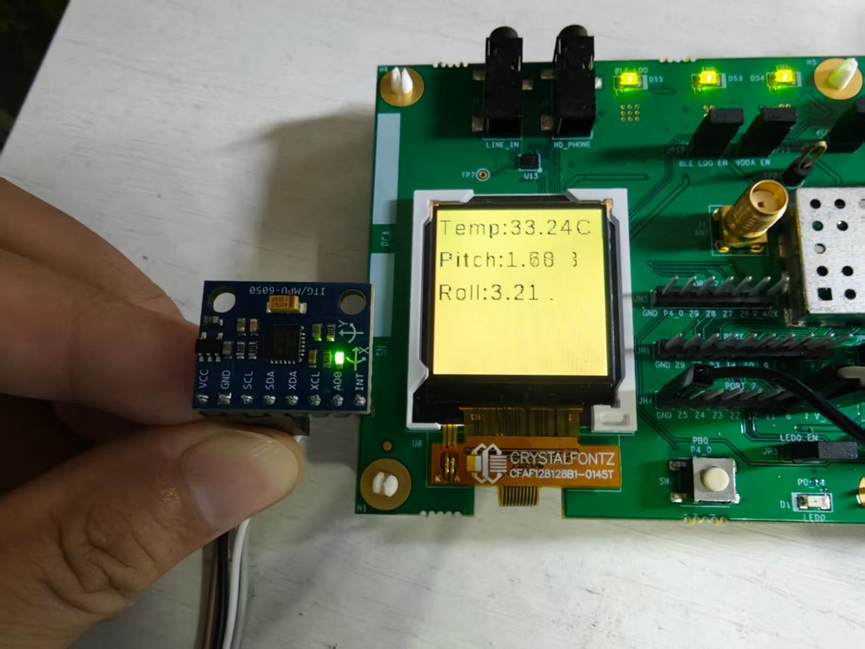

实物运行结果：
MPU6050模块近乎水平放置：
俯仰角（Pitch）接近0°
横滚角（Roll）接近0°

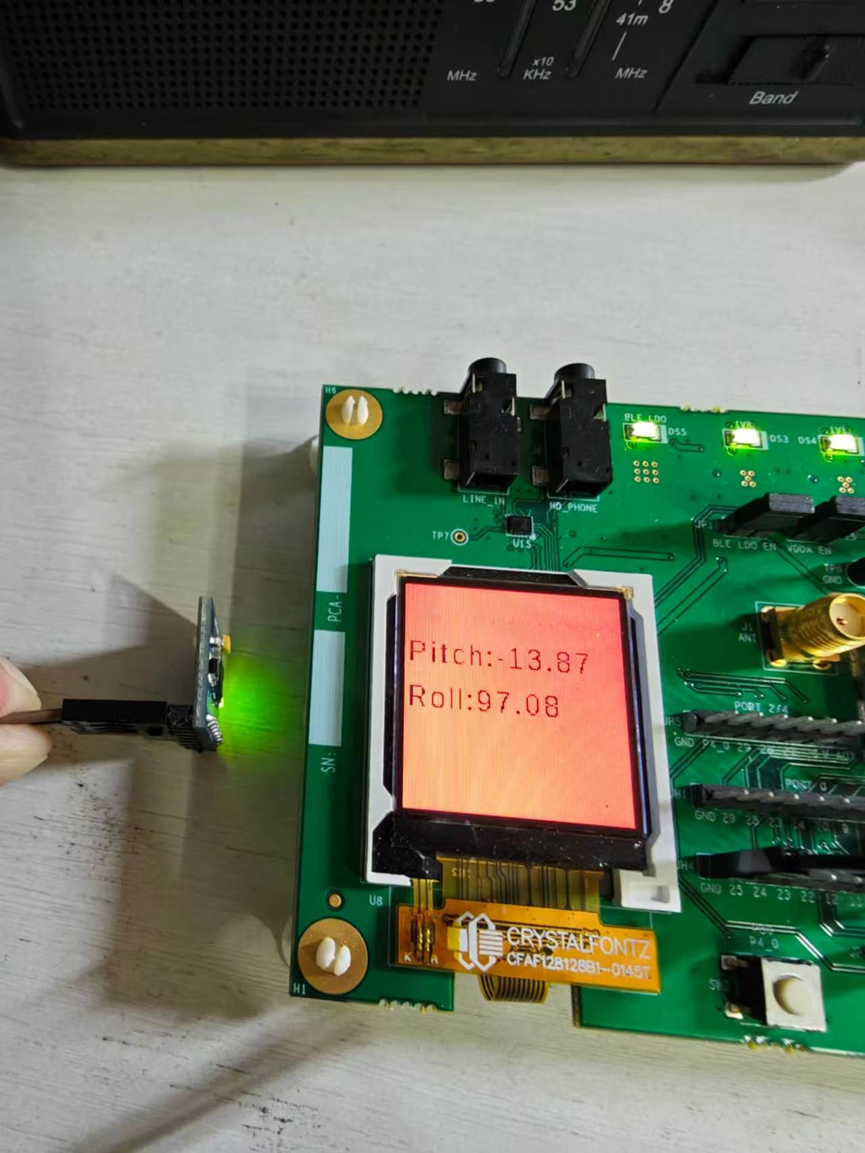

MPU6050模块绕X轴旋转至垂直90：
俯仰角（Pitch）接近0°
横滚角（Roll）接近90°

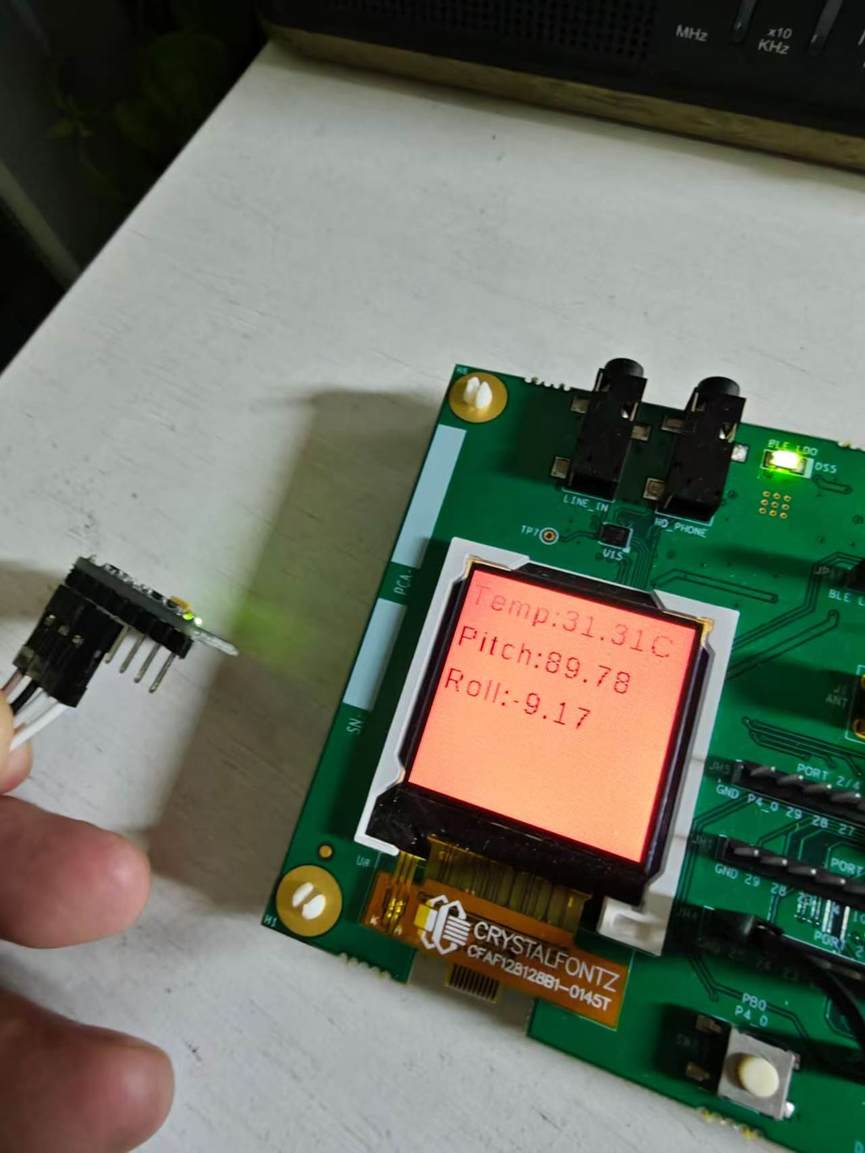

MPU6050模块绕Y轴旋转至垂直90：
俯仰角（Pitch）接近90°
横滚角（Roll）接近0°

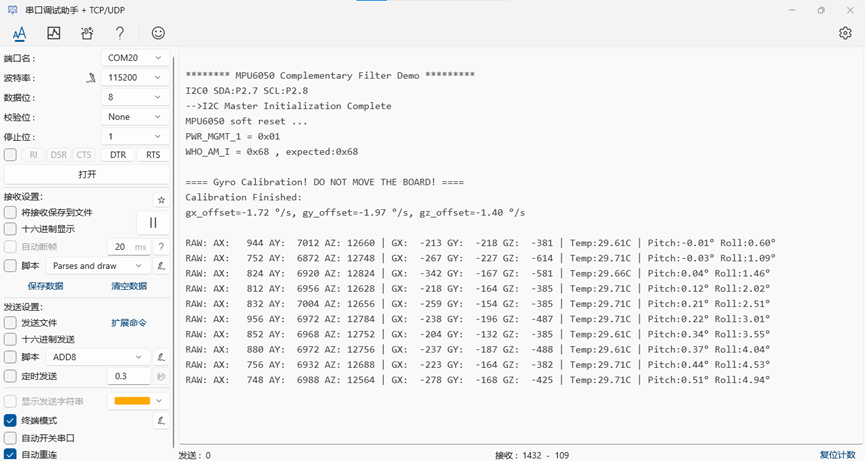

串口输出结果：
分别输出原始的3轴加速度和3轴陀螺仪，以及温度和俯仰角（Pitch）和横滚角（Roll）
8.遇到的难点及解决方法
难点：MPU6050 I2C 读取存在两种不同传输时序，最初尝试共用一套读取函数实现单寄存器读取与连续多字节采样，导致传感器读取异常。
单字节寄存器读取（如 WHO_AM_I、电源管理寄存器）采用独立两段 I2C 事务：写入寄存器地址后发送 I2C STOP，再重新 START 读取 1 字节；
而批量读取加速度 + 陀螺仪 14 字节传感器原始数据，需要采用 Repeated START 重复起始方式，写入起始寄存器地址后，不能发送 STOP，依靠 MPU6050 硬件自动递增寄存器地址连续输出多字节。
共用函数会错误在多字节传输中间插入 I2C STOP，MPU 内部寄存器指针复位，无法顺序读出连续传感器数据。最终将读取接口拆分为 mpu_read_reg_single 单字节读函数和 mpu_read_burst 突发多字节读函数，适配两套 I2C 时序，解决读取失败问题。
9.对本次活动的心得体会
本次活动不仅让我掌握了CodeFusion Studio的开发路径，同时对MAX32690和MPU6050都有了全新的认识和掌握，通过一个简单的姿态检测项目的开发，我对项目开发的流程、展示都有了很大的收获，非常感谢硬禾和ADI举办这样一场非常有意义的活动，后续我将再利用MAX32690EVKIT开发更对有创意的项目，比如微型蓝牙音乐播放器、LVGL图形化可视终端等等。
