FastBond4挑战部分-基于STM32WB09的超小MEMS节点

内容介绍

一、所选主题和项目介绍

本项目的方向是感知方向——智能家居和无需——蓝牙方向的结合项目

本项目设计并实现了一个极致尺寸、低功耗的无线运动感知平台。通过集成 STM32WB09KE (支持 BLE 5.4) 与高性能 6轴惯性测量单元 (IMU) LSM6DSO，实现对物体姿态和运动轨迹的实时监测。该设计可广泛应用于可穿戴设备、无人机姿态反馈及物联网传感器节点。

二、使用到的所有硬件介绍

1. 核心控制器：STM32WB09FETTR

封装：VFQFPN-32_L5.0-W5.0-P0.50-TL-EP3.5
核心：ARM Cortex-M0 + 内核，最高主频 64MHz
无线：集成蓝牙 5.3 低功耗 (BLE) 控制器，支持 2Mbps、1Mbps、500kbps、125kbps 多种速率
存储：256KB Flash，24KB SRAM
外设：多个 GPIO、SPI、I2C、UART、ADC、RTC 等
功耗：深度睡眠模式下电流低至 0.5μA，非常适合电池供电应用

2. MEMS 传感器：LSM6DSO32TR

封装：LGA-14_L3.0-W2.5-P0.50-TL
功能：3 轴加速度计 + 3 轴陀螺仪六轴传感器
加速度量程：±2/±4/±8/±16/±32g
陀螺仪量程：±125/±250/±500/±1000/±2000dps
接口：支持 SPI 和 I2C 两种通信接口
功耗：高性能模式下电流约 0.6mA，低功耗模式下电流约 10μA
特点：内置温度传感器，支持运动检测、自由落体检测、敲击检测等多种中断功能

3. 电源管理芯片：ADP171AUJZ-R7

ADP171AUJZ得捷链接

封装：SOT-23-5_L3.0-W1.6-P0.95-LS2.8-BR
类型：低压差线性稳压器 (LDO)
输入电压：2.2V~5.5V
输出电压：固定 1.8V
输出电流：最大 150mA
静态电流：典型值仅 1.2μA，关断电流 < 0.1μA
压差：100mA 负载下仅 120mV
特点：内置过流保护、过热保护和反向电流保护，符合工业级温度范围 (-40℃~+125℃)

4. 其他关键硬件

电池座：BAT-SMD_CR1220-2ZX，支持 CR1220 纽扣电池
晶振：32MHz 主晶振 (CRYSTAL-SMD_4P-L1.6-W1.2-BL) 和 32.768kHz RTC 晶振 (CRYSTAL-SMD_L1.7-W1.1)
RF 滤波器：FILTER-SMD_6P-L1.6-W1.0-P0.50-BL，用于蓝牙射频信号滤波
电感：L1 (22nH) 用于 RF 匹配，L2 (10uH) 用于电源滤波
排针：两个 12P 直插排针 (H2、H3)，提供 SWD 调试、UART 通信和 GPIO 扩展接口
板载天线：倒 F 型 PCB 天线，集成在 PCB 顶层

三、方案框图和项目设计思路介绍

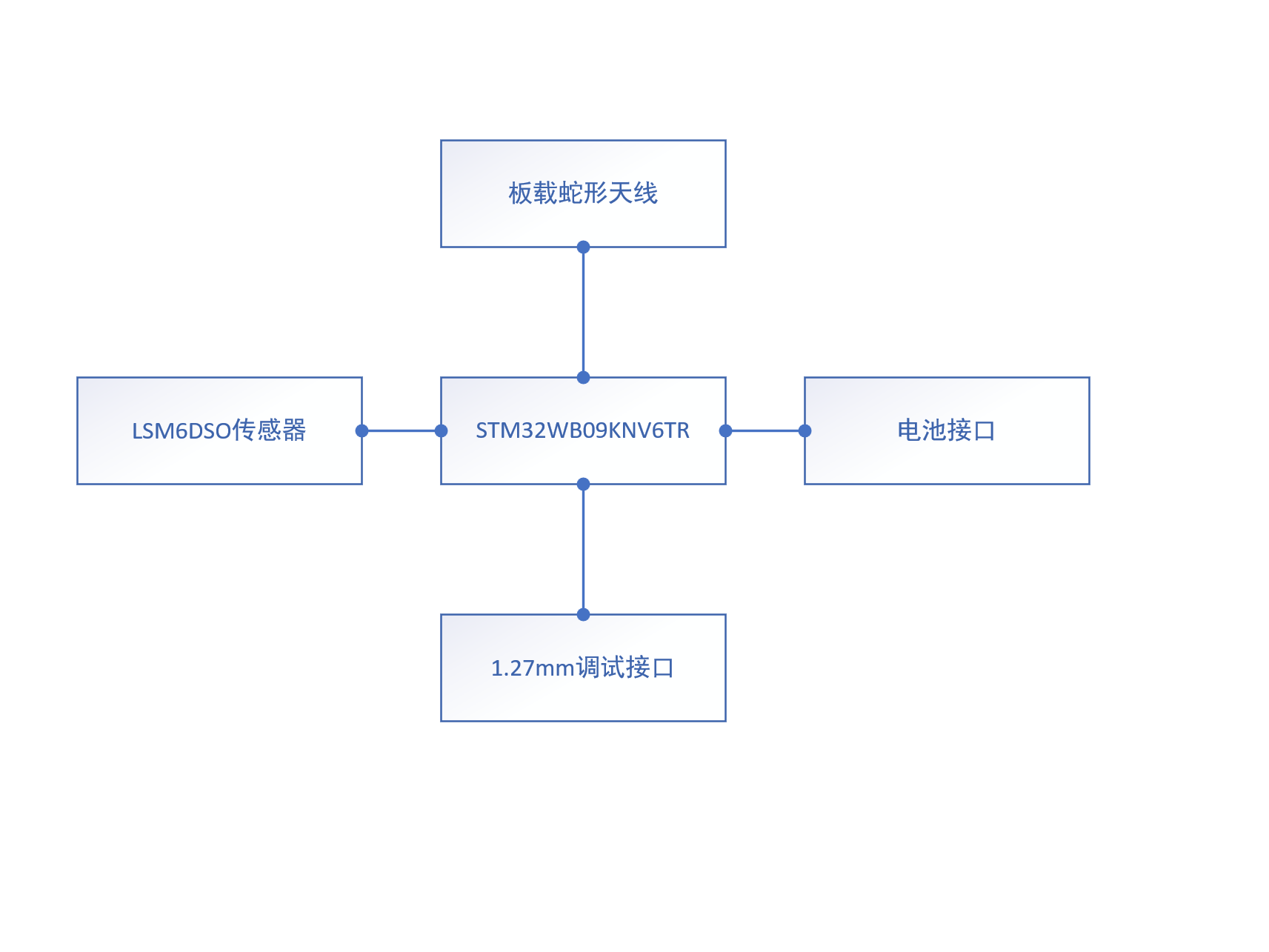

1. 系统方案框图

2. 项目核心亮点

2.1 极致功耗：1.8V 域与 SMPS 电源架构

低压运行环境: 整个系统（MCU 与传感器）运行在 1.8V 电源域，而非传统的 3.3V，显著降低了系统的动态功耗。
高效转换链路: 巧妙利用 WB09 内部的 SMPS (开关电源) 电路，通过外部电感 L1 (22nH) 和 L2 (10uH) 实现高效电压转换。相比线性降压 (LDO)，这种架构在蓝牙发射阶段能节省 20-30% 的电能，极大延长了电池寿命。

2.2 射频与干扰控制：多级滤波矩阵

集成射频前端: 放弃了繁琐的离散电感电容匹配，采用专用滤波器 FL1，有效抑制高频谐波干扰。
精密去耦阵列: 在电源总线上部署了从 0.9pF 到 4.7uF 的跨量级滤波电容（如 C20、C16），有效隔离射频发射时的浪涌电流对传感器数据的干扰。

2.3 协议灵活性：物理级硬跳线设计

通信协议切换: 通过 R3、R4 零欧姆电阻的焊接组合，可物理锁定通信模式。
- I2C 模式: 焊接 R3 (拉高 CS 引脚) 以锁定 I2C 通信，此时通过 R2 可配置从机地址为 0x6A 或 0x6B。
- SPI 模式: 焊接 R4 以启用 PA9/NSS 引脚进行片选控制。

电源设计：采用 CR1220 纽扣电池作为唯一电源，通过低静态电流 LDO 转换为 1.8V 为整个系统供电。电源入口处增加大容量滤波电容，确保电源稳定。
核心控制：选用 STM32WB09 作为主控制器，它集成了 Cortex-M0 + 内核和蓝牙 5.3 控制器，单芯片实现了数据采集和无线传输功能，大大简化了电路设计，降低了系统功耗和成本。
传感器接口：LSM6DSO32 通过 SPI 接口与 STM32WB09 连接，相比 I2C 接口，SPI 具有更高的通信速率，适合高速采集传感器数据。同时保留了 I2C 接口的兼容性，可通过电阻配置切换。
无线通信：STM32WB09 内置蓝牙 5.3 控制器，通过 RF 匹配电路连接到板载倒 F 天线。RF 匹配电路采用 π 型匹配网络，确保天线与射频前端的阻抗匹配，提高通信距离和可靠性。
调试与扩展：设计了两个 12P 排针，提供 SWD 调试接口、UART 串口、复位引脚和多个 GPIO，方便程序下载、调试和后续功能扩展。
低功耗设计：整个系统采用 1.8V 低电压供电，所有芯片都选用低功耗型号。软件上通过合理配置 STM32WB09 的低功耗模式，在不采集数据时进入深度睡眠状态，最大限度延长电池寿命。

四、原理图和 PCB 展示及介绍

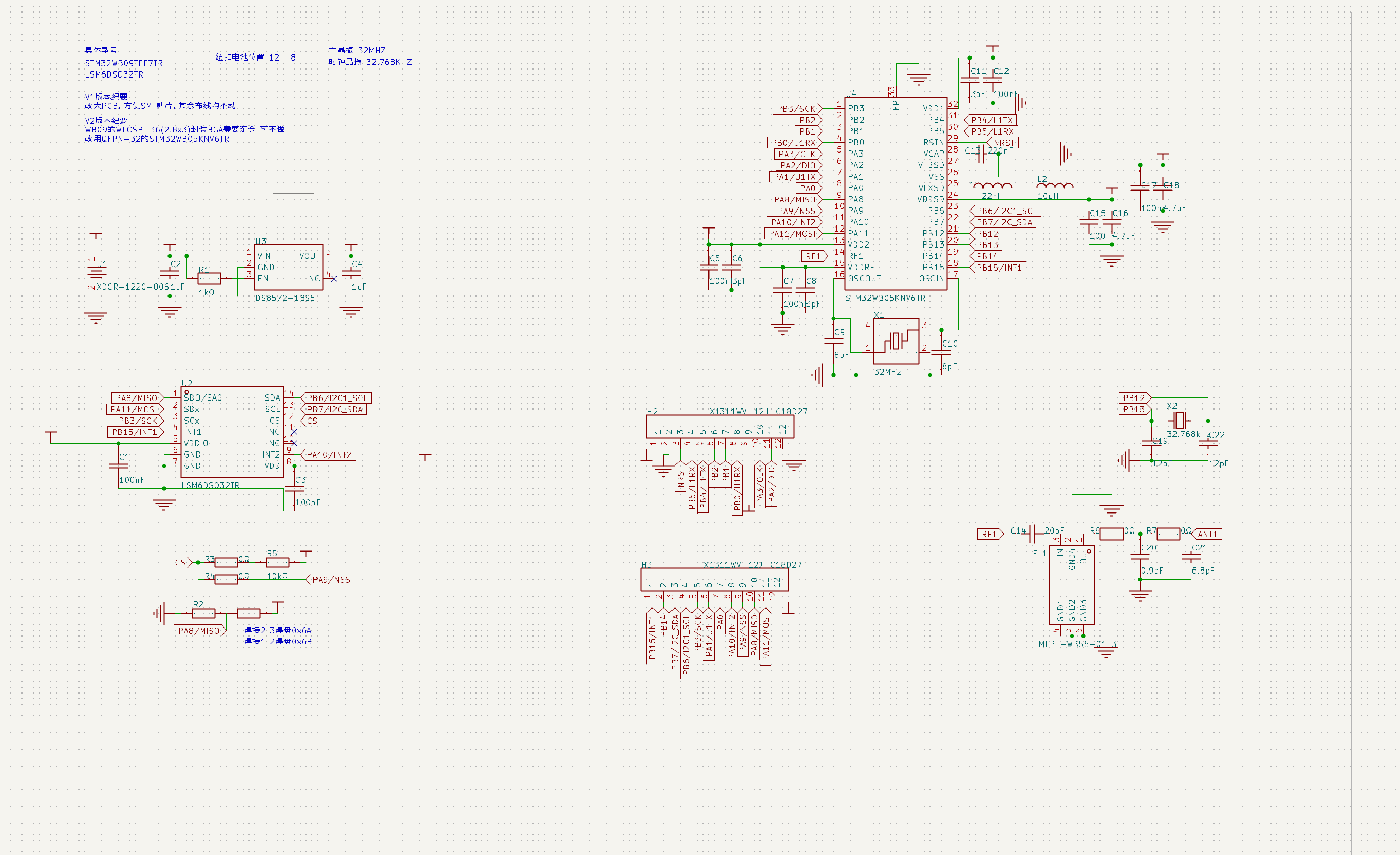

1. 原理图展示与介绍

屏幕截图 2026-05-31 212709.png

原理图分为以下几个主要模块：

电源模块：VIN 输入经过 C2 滤波后进入 U3 (DS8972-1855) 的 VIN 引脚，EN 引脚通过 R1 上拉使能 LDO，输出 VDD1V8 为整个系统供电。输出端并联 C4 (1uF) 和 C3 (100nF) 滤波电容。
主控制器模块：STM32WB09FETTR 的最小系统电路，包括电源去耦电容、复位电路、32MHz 主晶振电路和 32.768kHz RTC 晶振电路。
MEMS 传感器模块：LSM6DSO32 通过 SPI 接口与主控制器连接，CS、SCK、MOSI、MISO 引脚分别连接到主控制器的 PA9、PB3、PA11、PA8 引脚。INT1 和 INT2 中断引脚分别连接到 PB15 和 PA10。
RF 匹配电路：主控制器的 RF 引脚经过 C14 耦合电容、FL1 RF 滤波器、R7、R6、C20、C21 组成的 π 型匹配网络，连接到板载天线 ANT1。
接口模块：H2 和 H3 两个 12P 排针，提供 SWD 调试、UART 通信和 GPIO 扩展功能。

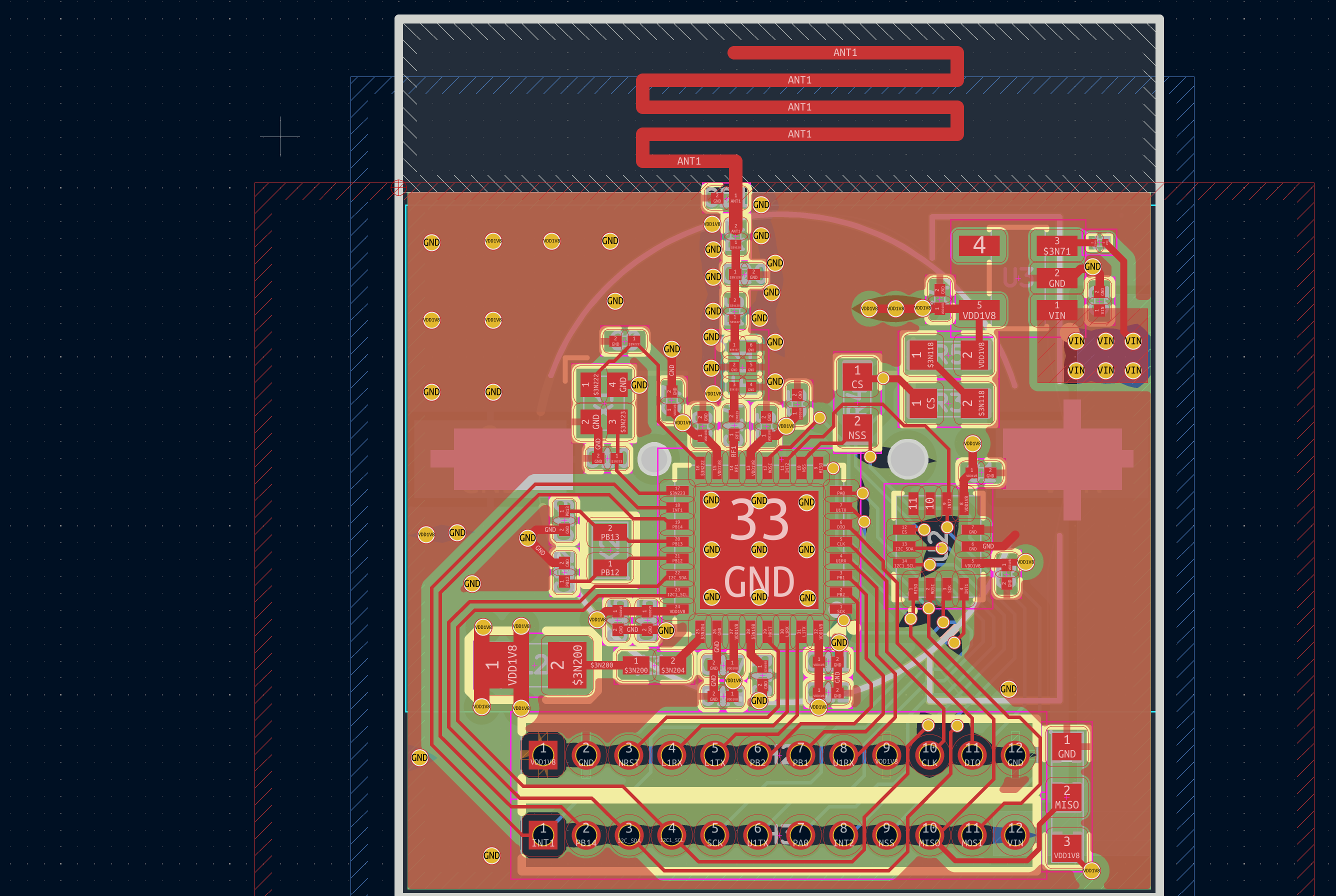

2. PCB 展示与介绍

屏幕截图 2026-05-31 212725.png

版本信息：当前为 V1.0 版本，首次打样
层数：双层板设计
尺寸：20×20mm（不含排针伸出部分）
布局特点：
- 主芯片 U4 和 MEMS 传感器 U2 放置在 PCB 中心位置，缩短了 SPI 通信线路，减少了信号干扰
- 电源模块 U3 和电池座 U1 放置在 PCB 右上角，靠近电源输入引脚
- RF 匹配电路和板载天线放置在 PCB 顶部，远离数字电路，减少电磁干扰
- 所有去耦电容都尽可能靠近对应芯片的电源引脚放置
- 底层主要为 GND 平面，提供良好的接地和屏蔽效果
布线特点：
- 高速信号线（SPI、RF）采用短而直的布线方式
- RF 信号线进行了 50Ω 阻抗匹配设计
- 电源线采用较宽的走线，降低压降
- 数字地和模拟地通过 0Ω 电阻单点连接，减少地噪声

3. 打样情况

打样次数：1 次（V1.0 版本）
工艺参数：FR-4 基材，1.6mm 板厚，1oz 铜厚，绿油白字，无铅喷锡
重打原因：目前尚未发现明显问题，待焊接调试后根据实际情况决定是否需要改版

五、调试软件、软件流程图和关键代码介绍

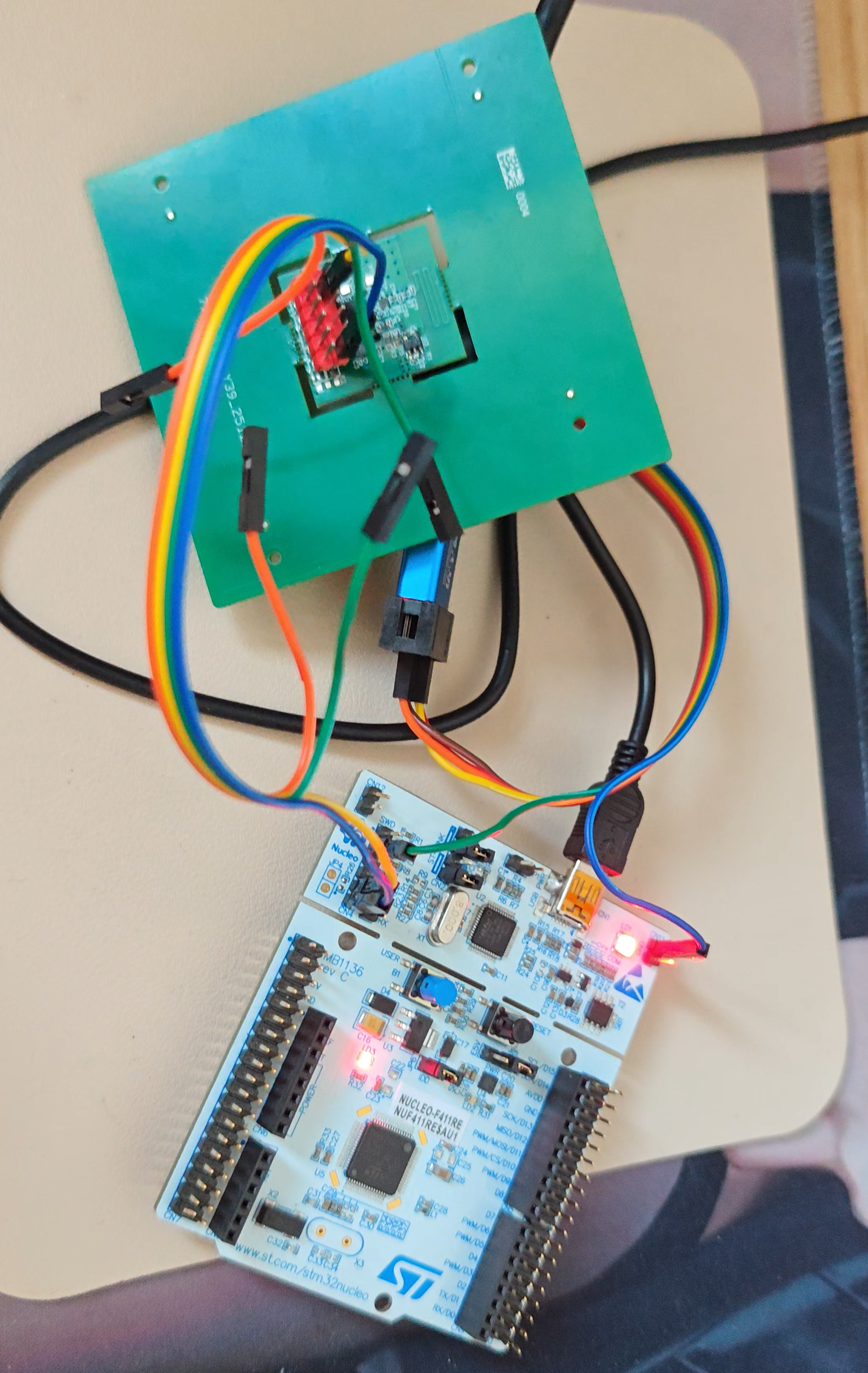

为方便调试这个超小的，特使用了SMT贴片技术，花费不小。由于是券抵扣大部分，所以MCU并没有SMT，而是自己手贴的，结果到手里后发现调试不容易，焊接排针后飞线到F411的nucleo上来调试。但是一直不同，不知道是F411的问题还是啥，代码已在WB09的Nucleo上验证过了。

后测试发现F411外接下载的功能好像不行了。

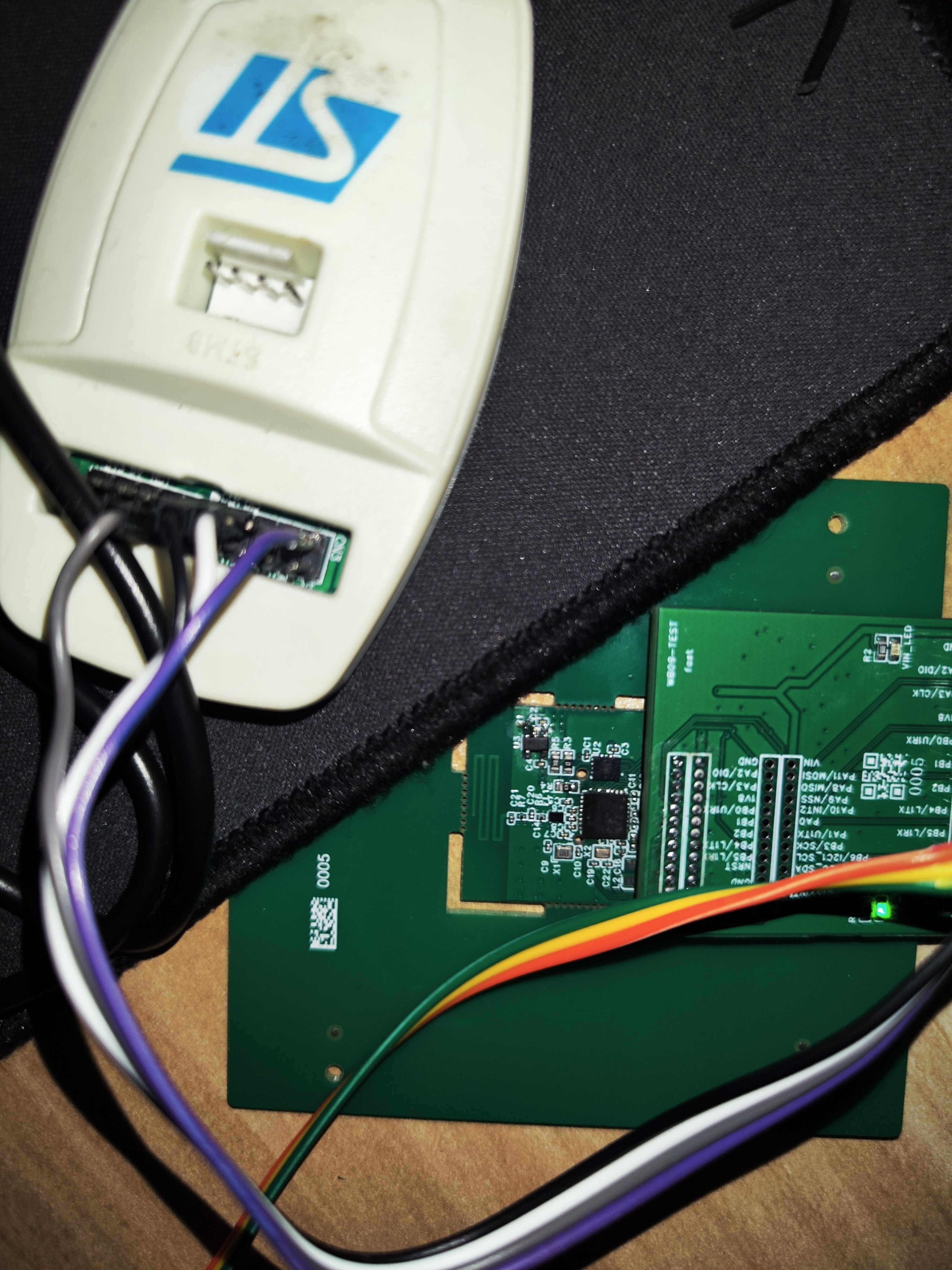

遂重新绘制一个PCB，使用1.27mm间距的排母，转接成2.54mm间距的排针，同时使用老旧的STLINKV2来辅助调试

1. 调试软件

IDE：STM32CubeIDE 1.15.0
调试器：ST-LINK V2
串口调试工具：SecureCRT、串口助手

2. 软件流程图

开始
  ↓
系统初始化（时钟、GPIO、SPI、UART、RTC）
  ↓
LSM6DSO32初始化（设置量程、采样率、中断）
  ↓
蓝牙初始化（设置设备名称、广播参数、服务和特征值）
  ↓
进入主循环
  ↓
是否有传感器中断？→ 是 → 读取加速度和角速度数据
  ↓                        ↓
否 ←---------------------- 打包数据并通过蓝牙发送
  ↓
回到主循环

3. 关键代码片段

运行

// LSM6DSO32 SPI初始化
void LSM6DSO32_SPI_Init(void) {
  hspi1.Instance = SPI1;
  hspi1.Init.Mode = SPI_MODE_MASTER;
  hspi1.Init.Direction = SPI_DIRECTION_2LINES;
  hspi1.Init.DataSize = SPI_DATASIZE_8BIT;
  hspi1.Init.CLKPolarity = SPI_POLARITY_HIGH;
  hspi1.Init.CLKPhase = SPI_PHASE_2EDGE;
  hspi1.Init.NSS = SPI_NSS_SOFT;
  hspi1.Init.BaudRatePrescaler = SPI_BAUDRATEPRESCALER_8;
  hspi1.Init.FirstBit = SPI_FIRSTBIT_MSB;
  hspi1.Init.TIMode = SPI_TIMODE_DISABLE;
  hspi1.Init.CRCCalculation = SPI_CRCCALCULATION_DISABLE;
  HAL_SPI_Init(&hspi1);
}

// LSM6DSO32读取加速度数据
void LSM6DSO32_ReadAccel(int16_t *accel) {
  uint8_t buf[6];
  LSM6DSO32_ReadReg(LSM6DSO32_OUTX_L_A, buf, 6);

  accel[0] = (int16_t)((buf[1] << 8) | buf[0]); // X轴
  accel[1] = (int16_t)((buf[3] << 8) | buf[2]); // Y轴
  accel[2] = (int16_t)((buf[5] << 8) | buf[4]); // Z轴
}

// 蓝牙发送传感器数据
void BLE_SendSensorData(int16_t *accel, int16_t *gyro) {
  uint8_t data[12];

  // 打包加速度数据
  data[0] = accel[0] & 0xFF;
  data[1] = (accel[0] >> 8) & 0xFF;
  data[2] = accel[1] & 0xFF;
  data[3] = (accel[1] >> 8) & 0xFF;
  data[4] = accel[2] & 0xFF;
  data[5] = (accel[2] >> 8) & 0xFF;

  // 打包陀螺仪数据
  data[6] = gyro[0] & 0xFF;
  data[7] = (gyro[0] >> 8) & 0xFF;
  data[8] = gyro[1] & 0xFF;
  data[9] = (gyro[1] >> 8) & 0xFF;
  data[10] = gyro[2] & 0xFF;
  data[11] = (gyro[2] >> 8) & 0xFF;

  // 通过蓝牙特征值发送数据
  aci_gatt_update_char_value(acc_gyro_serv_handle, acc_gyro_char_handle, 0, 12, data);
}

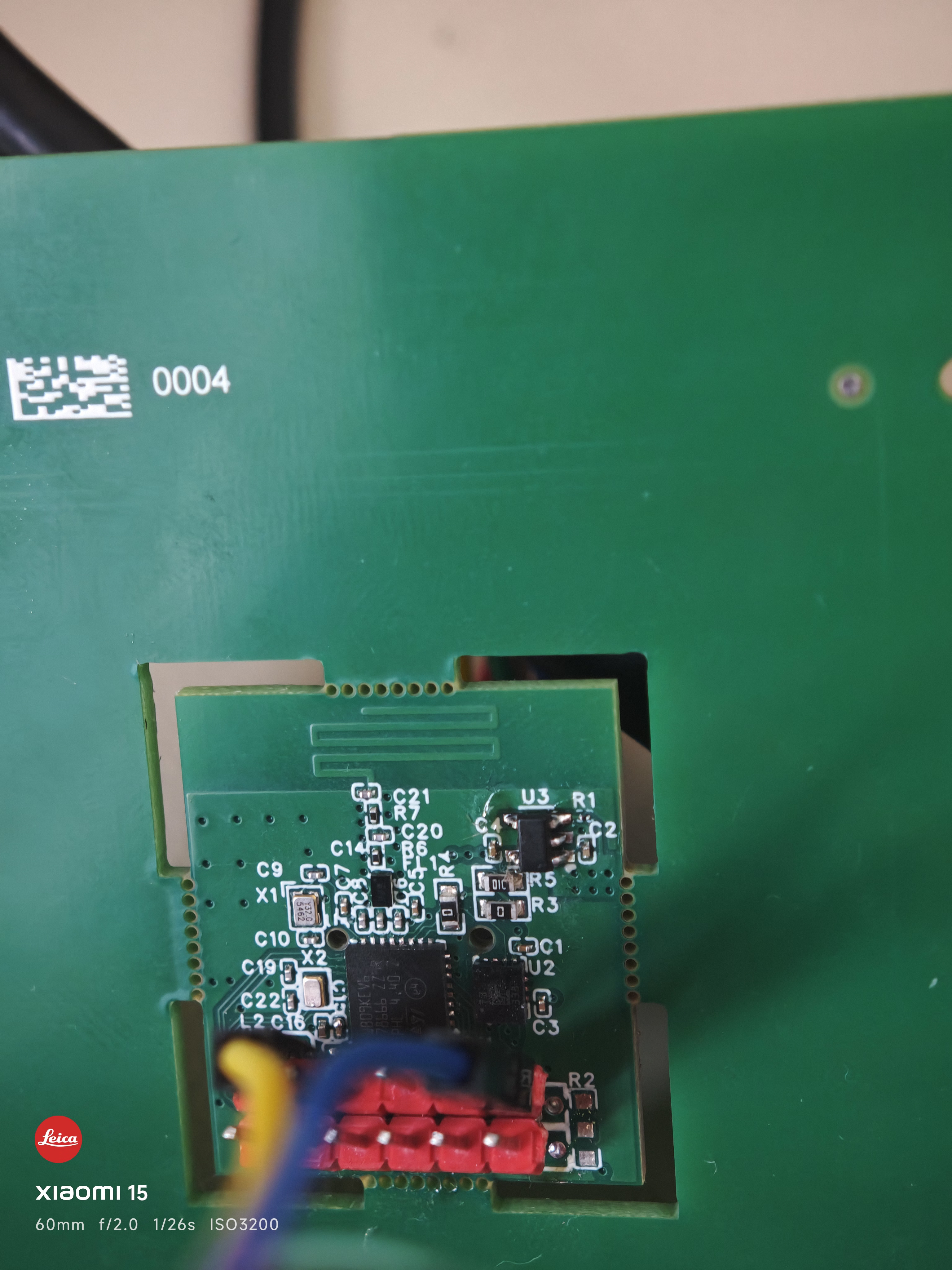

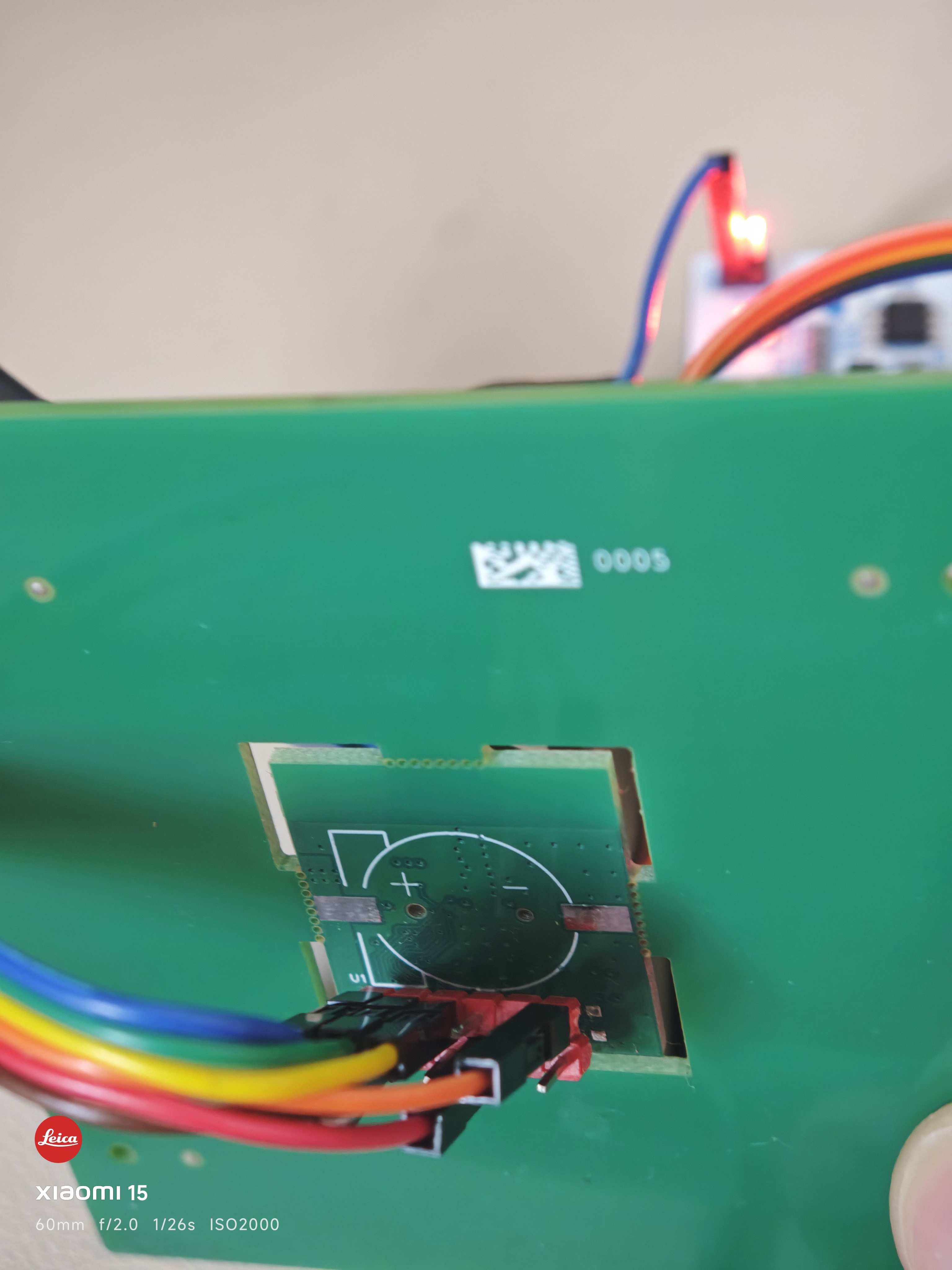

六、硬件功能展示图及说明

电源指示灯：当 VIN 接入电源时，电源指示灯点亮，指示系统正常供电。
蓝牙广播：系统上电后自动开始蓝牙广播，可通过手机蓝牙调试工具搜索到设备名称 "WB09-LSM6"。
数据采集与传输：连接蓝牙后，手机端可实时接收加速度和角速度数据，采样率可通过软件配置（最高 1.6kHz）。
中断功能：当检测到运动、自由落体或敲击事件时，LSM6DSO32 会产生中断，唤醒主控制器并立即发送事件数据。
低功耗模式：在没有数据传输和中断事件时，系统自动进入深度睡眠模式，电流消耗低于 10μA，CR1220 电池可支持连续工作数月。

七、设计中遇到的难题和解决方法

1. 超小尺寸 PCB 布局难题

问题：20×20mm 的 PCB 尺寸非常有限，需要在这么小的空间内放置主芯片、MEMS 传感器、电源芯片、两个晶振、RF 匹配电路和两个 12P 排针，布局难度极大。

解决方法：

全部采用 0201、0402、0603 等最小封装的元件
将排针放置在 PCB 底部，不占用核心区域
合理利用 PCB 空间，将去耦电容放置在芯片周围的空隙处
采用双层板设计，底层主要走电源线和地线，顶层走信号线

2. RF 天线设计与匹配难题

问题：板载天线的性能直接影响蓝牙通信距离，在超小尺寸 PCB 上设计高性能天线非常困难。

解决方法：

采用成熟的倒 F 型天线设计，天线长度约为 1/4 波长
在天线下方挖空 PCB，避免铜箔对天线性能的影响
设计 π 型匹配网络，通过调整 R6、R7、C20、C21 的参数，实现 50Ω 阻抗匹配
预留 RF 测试点，方便使用网络分析仪进行实际匹配调试

3. 低功耗设计难题

问题：纽扣电池容量有限（CR1220 约 40mAh），需要尽可能降低系统功耗，延长电池寿命。

解决方法：

选用低静态电流的 LDO（DS8972-1855 静态电流仅 1.2μA）
整个系统采用 1.8V 低电压供电
软件上合理配置 STM32WB09 的低功耗模式，在不工作时进入 STOP2 模式
关闭不使用的外设时钟，降低系统功耗
调整蓝牙广播间隔和连接参数，在性能和功耗之间取得平衡

八、心得体会

1. 设计心得

通过本次 WB09 超小 MEMS 无线节点的设计，我深刻体会到了超小尺寸 PCB 设计的挑战和乐趣。在有限的空间内实现完整的功能，需要对元件封装、布局布线、电磁兼容等方面有深入的理解。同时，低功耗设计也是电池供电设备的关键，需要从硬件和软件两个方面综合考虑。

2. 存在的问题与改进建议

问题 1：当前版本使用了两个 12P 直插排针，占用了较多的 PCB 空间，并且增加了节点的厚度。
改进建议：可以考虑使用贴片排针或者邮票孔设计，进一步减小节点的体积和厚度。
问题 2：板载天线的性能还有提升空间，在有遮挡的环境下通信距离较短。
改进建议：可以优化天线的形状和尺寸，或者使用外置天线接口，根据实际应用场景选择合适的天线。
问题 3：当前版本没有设计电池保护电路，电池过放电可能会影响电池寿命。
改进建议：可以增加一个简单的电池电压检测电路，当电池电压低于阈值时，系统自动进入关机状态。
问题 4：MEMS 传感器没有进行减震设计，在高振动环境下可能会影响测量精度。
改进建议：可以在传感器下方增加减震垫，或者使用减震封装的传感器。

3. 总结

本次项目成功设计了一款基于 STM32WB09 和 LSM6DSO32 的超小 MEMS 无线节点，实现了加速度和角速度的采集与蓝牙无线传输功能。该节点体积小、功耗低、功能完整，具有很高的实用价值。通过本次设计，我不仅提高了自己的硬件设计能力，也对低功耗无线传感网络有了更深入的理解。在未来的工作中，我将继续优化设计，进一步提高节点的性能和可靠性。
