任务介绍

设计一款步进电机驱动模块，使用集成驱动IC，支持STEP/DIR标准接口控制。

• 使用集成步进驱动IC
• 支持双极步进电机
• STEP（脉冲）+ DIR（方向）标准控制接口
• 支持微步细分（至少1/16）
• 工作电压≥8V
• 散热设计合理

方案介绍

本项目旨在设计一款基于TMC2209-LA-T集成驱动IC的两相双极步进电机驱动模块。模块参考TMC2209 SilentStepStick官方开发板设计，保持引脚定义完全兼容，在PCB布局上做适当调整，部分外围器件封装形式进行优化替换。模块支持标准STEP/DIR控制接口，可用于3D打印机、桌面CNC、办公自动化及精密运动控制等应用场景。

资源框图

模块以TMC2209-LA-T为核心，配合电源滤波与去耦电路、电流检测电路、VREF参考电压调节电路、信号接口端子及保护电路构成完整驱动系统。核心资源组成如下：

系统架构

系统采用“主控制器 + TMC2209驱动模块 + 两相步进电机”三层架构。主控制器（如STM32、Arduino等MCU）通过STEP/DIR标准接口发送脉冲和方向信号，驱动模块内部完成电流斩波、微步细分运算及功率驱动，最终将运动指令转化为两相线圈的电流驱动信号，驱动步进电机旋转。系统同时预留UART接口用于高级参数配置。

TMC2209在STEP/DIR独立模式下，STEP引脚每接收一个脉冲，电机移动一个微步；DIR引脚控制旋转方向；MS1/MS2引脚通过逻辑电平组合选择1/8、1/32、1/64或1/16四档细分，最高原生支持1/16微步，并通过MicroPlyer™硬件插值算法实现256微步的平滑运行。SPREAD引脚用于斩波模式切换——低电平或悬空为StealthChop2静音模式，高电平为SpreadCycle高速模式。

原理图和PCB模块介绍

原理图

PCB

PCB预览图

硬件设计亮点

与标准SilentStepStick相比，本模块在保持引脚定义完全兼容的基础上进行了以下设计优化：

1. 器件封装优化：部分外围器件封装进行合理替换（如电流检测电阻由0603调整为1206封装），在不影响性能的前提下提升可制造性与功率裕量。
2. 引脚定义完整兼容：模块引脚排布与SilentStepStick完全一致，可直接替代原版模块用于各类3D打印机控制板（如RAMPS、MKS系列等），无需修改主控板硬件和固件配置。
3. 双斩波模式灵活切换：StealthChop2在低速时实现静音运行，SpreadCycle在高速时保证动态响应，两种模式通过SPREAD引脚一键切换。
4. 无传感器归零：利用StallGuard4技术实现无传感器堵转检测和自动归零，DIAG引脚输出脉冲信号可由MCU外部中断捕获，省去限位开关及其安装空间和布线成本。
5. 小型化散热设计：芯片采用QFN-28封装（5×5mm）自带大型散热焊盘，结合双层板的导热过孔阵列和紧凑PCB内的大面积GND铜皮实现高效散热。
6. 单线UART控制：支持单线UART接口和OTP存储器，实现高级参数在线配置，并将调优数据一次性写入OTP后永久生效。
7. 集成脉冲发生器：内置独立运动的脉冲发生器，支持独立模式下的自主运动控制。

功能实现

为了测试该模块的功能，我设计了一个双模控制系统，通过串口指令，在 UART 速度模式（连续匀速转动）和 STEP/DIR 脉冲位置模式（精确角度控制）之间灵活切换。 这样既能利用 UART 配置电流、细分和静音驱动的优势，又能获得脉冲控制的绝对定位精度。

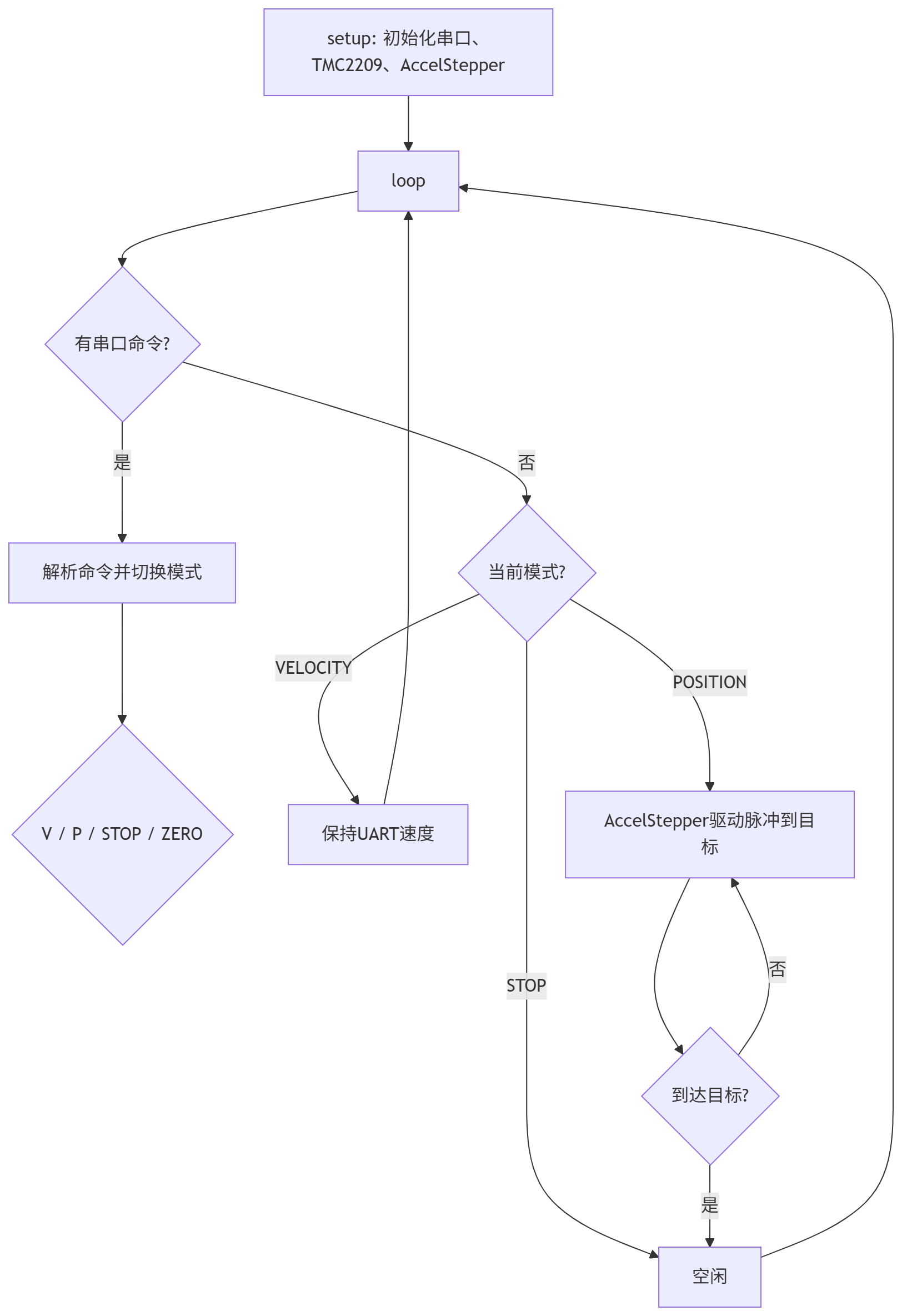

软件流程图

实现过程

硬件连接（两套信号并存）

软件环境

• PlatformIO
• Arduino
• TMC2209 @ ^10.1.1
• AccelStepper @ ^1.64

关键设计说明

• 微步统一：通过 stepper.setMicrostepsPerStep(8) 用 UART 配置微步，无需改动硬件跳线。此时所有脉冲数都以微步为单位。
• 模式切换安全：进入位置模式前先执行 stepper.moveAtVelocity(0) 确保 TMC2209 不再主动输出速度，避免干扰。
• 断电保持：位置零点和目标由 MCU 记忆，断电后丢失，上电默认位置为 0。
• 电流与细分：UART 模式配置的参数（电流、细分、CoolStep）在脉冲模式下依然生效，电机运行更安静。

功能展示

1. 通过串口监视器（波特率 115200）发送指令（每条以换行结束）：
2. • V 20000 —— 以 20000 微步/秒的速度连续正转
   • V -15000 —— 以 15000 微步/秒的速度反转
   • V 0 —— 停止
   • P 800 —— 绝对移动到 800 脉冲位置（例如 1/8 微步下半圈）
   • P 0 —— 回到原点
   • P -800 —— 绝对移动到 -800 脉冲位置（反向半圈）
   • STOP —— 紧急停止并清除所有运动
   • ZERO —— 将当前位置设为 0（坐标系归零）

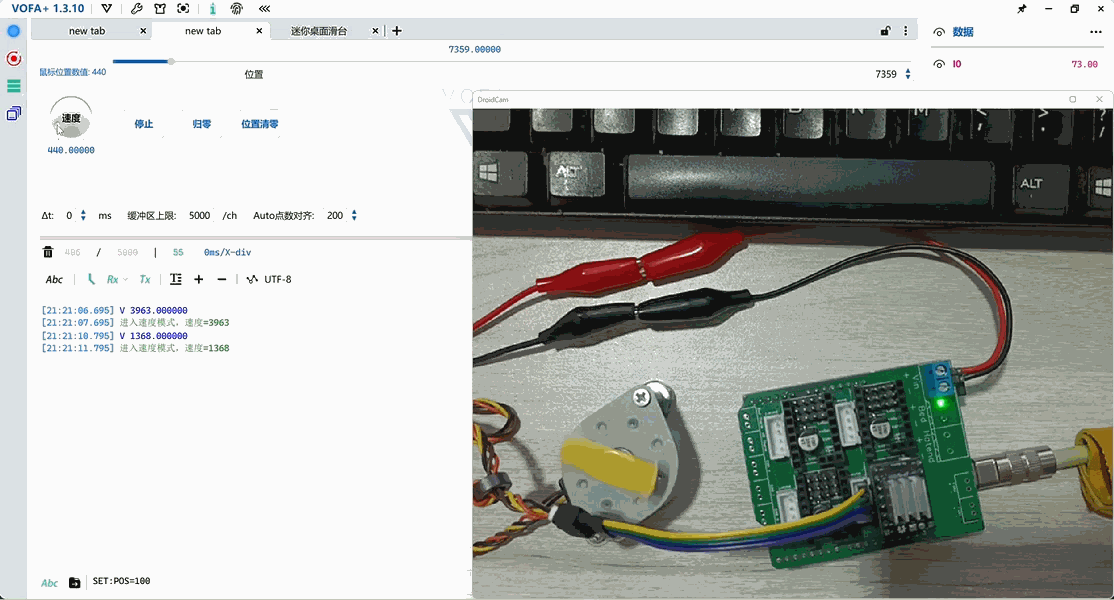

2. 切换模式时，系统会自动处理状态冲突（停止速度/停止脉冲）。 {% asset_img 2026-06-23-17-21-44.png 2026-Make-Blocks-2-阶段2-基于TMC2209的步进电机驱动模块 %}

速度模式

速度模式，使用单线UART控制，可精确控制步进电机微步细分。使用串口通信加一些简单的指令来展示该功能。上位机使用一个旋钮来进行速度控制。旋钮的数值表示步进电机运行的速度，值越大速度越快。通过调整可看到切换十分顺畅丝滑。

位置模式

位置模式，在该模式下可精确控制步进电机的运行角度和圈数。上位机使用一个拖动条来模块滑台控制电机转动位置，一个停止按钮用于随时停止步进电机转动。一个归零按钮用于控制步进回到原点。一个位置清零按钮用于将当前位置设置为原点。

总结

本项目基于TMC2209-LA-T芯片，参考TMC2209 SilentStepStick官方开发板设计了一款性能优异的两相双极步进电机驱动模块。模块保持与SilentStepStick完全兼容的引脚定义，在PCB布局上做适当优化调整，部分外围器件封装进行了合理替换，全面满足各项设计指标要求。
