内容介绍

任务介绍

本次挑选的是任务5

设计一款步进电机驱动模块，使用集成驱动IC，支持STEP/DIR标准接口控制。

基本要求：

使用集成步进驱动IC
支持双极步进电机
STEP（脉冲）+ DIR（方向）标准控制接口
支持微步细分（至少1/16）
工作电压≥8V
散热设计合理

请注意：设计所用的主要器件需在DigiKey官网上有货且正常售卖

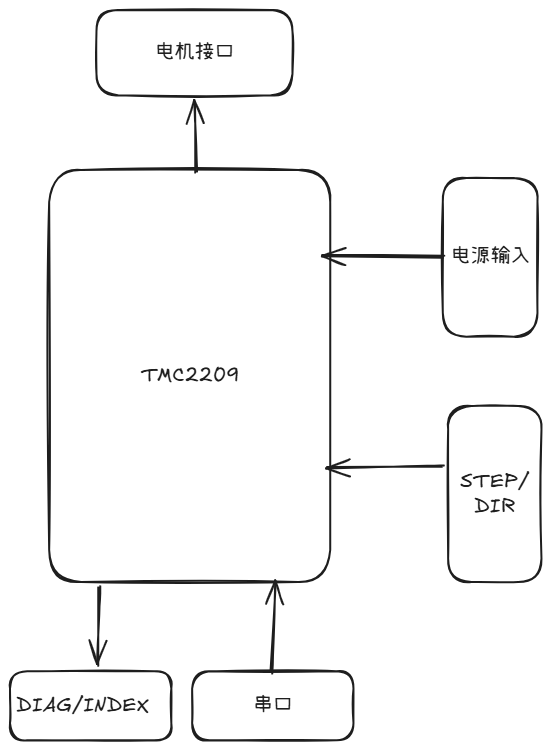

方案介绍

本设计采用TMC2209步进电机驱动ic，该ic支持串口与STEP/DIR标准接口控制，并且有2个输出引脚，DIAG 用来报错/堵转检测，INDEX 用来输出索引脉冲信号。本次将这些引脚全部引出，其中电机接口用HX2.54端子便于拔插，并增加一颗led灯用于显示驱动板的工作状态。

模块介绍

TMC2209是一款用于两相步进电机的超静音电机驱动IC。TRINAMIC先进的StealthChop2斩波器可确保无噪音运行、最高效率和最佳电机扭矩。其快速电流调节功能，以及与SpreadCycle的可选组合，可在添加无传感器回零功能的StallGuard时实现高动态运动。集成的功率MOSFET可处理高达2A RMS的电机电流，并具备保护和诊断功能，以实现稳定可靠的运行。简单易用的UART接口提供了调优和控制选项。可将应用调优参数存储到OTP存储器中

芯片特性

适用于线圈电流高达2.8A（峰值）、2A RMS的两相步进电机
具备8、16、32或64微步引脚设置的STEP/DIR接口
通过MicroPlyer插值实现256微步的平稳运行
StealthChop2静音电机运行
SpreadCycle高动态电机控制斩波器
用于StealthChop的StallGuard4负载和失速检测
CoolStep电流控制，节能高达75%
低RDSon，低发热，LS 170mΩ和HS 170mΩ（典型值，25°C时）
电压范围4.75…29V DC
低功耗待机模式，符合待机能耗规定
可选内部检测电阻（无需外部检测电阻）
被动制动、续流和自动掉电功能
单总线UART和OTP，提供高级配置选项
集成脉冲发生器，可实现独立运动控制
全面的保护和诊断功能
带大散热片的紧凑型QFN封装

TMC2209DigiKey链接：TMC2209-LA-T Analog Devices Inc./Maxim Integrated | 电机驱动器，控制器 | DigiKey

原理图和PCB模块介绍

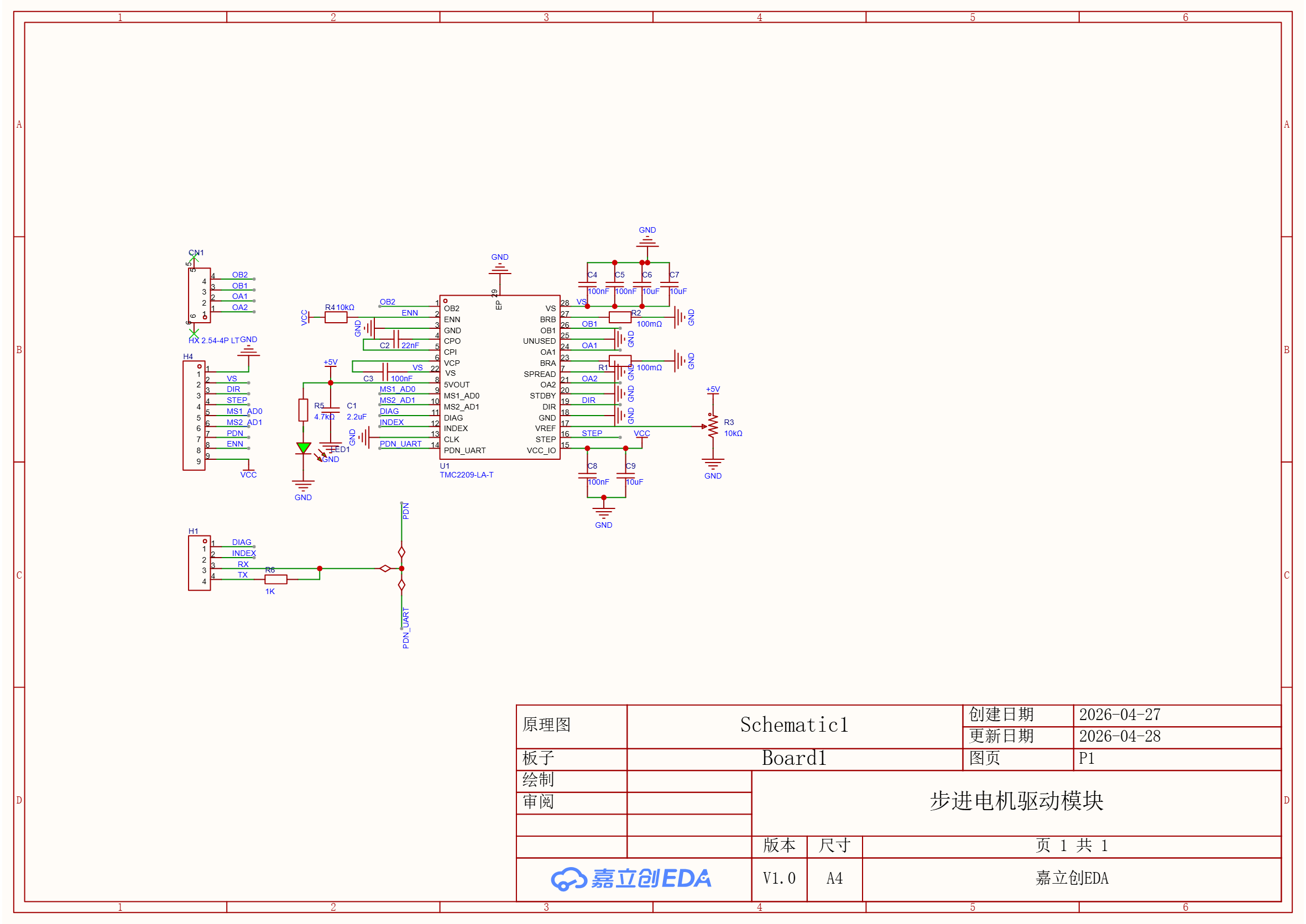

原理图

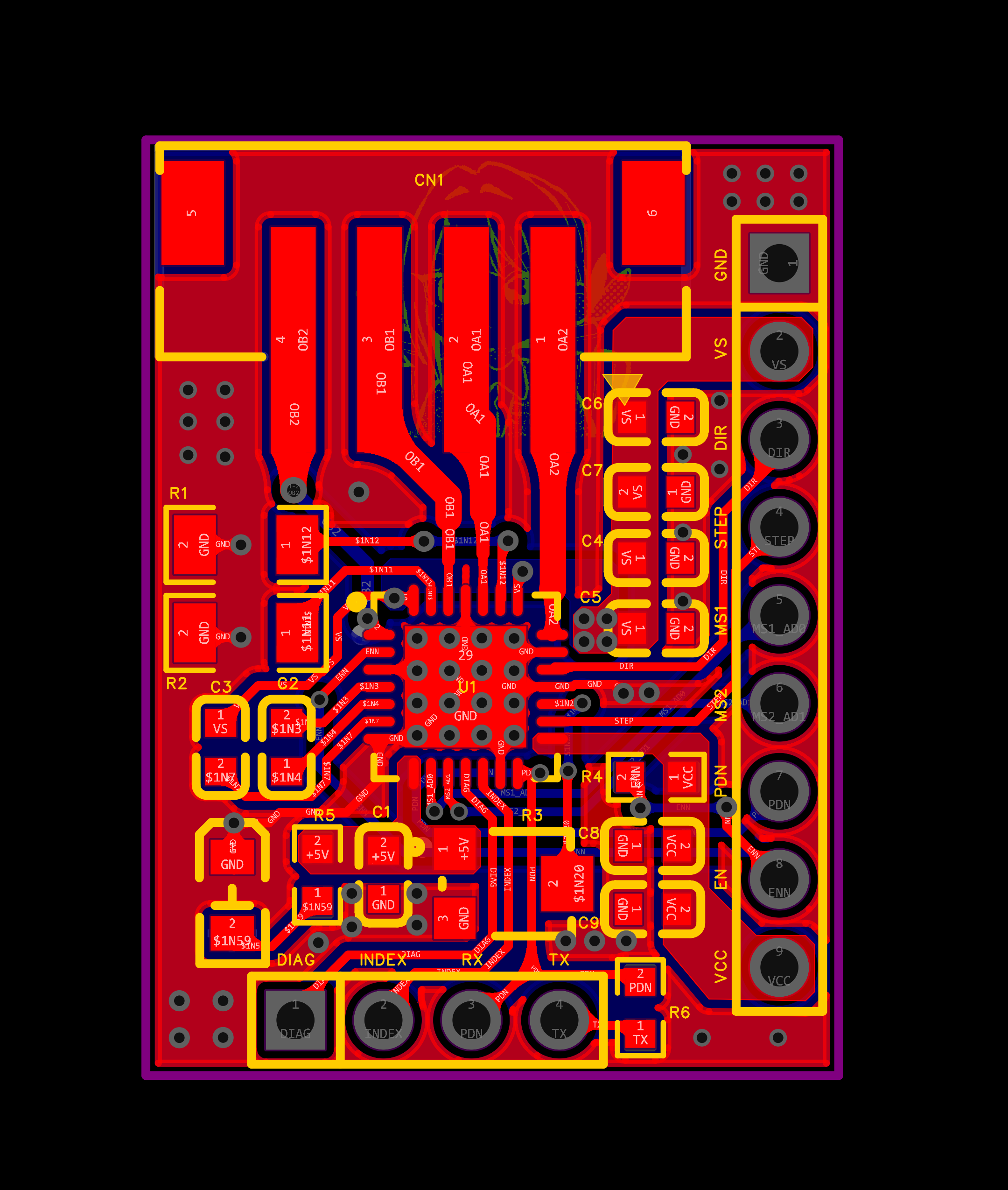

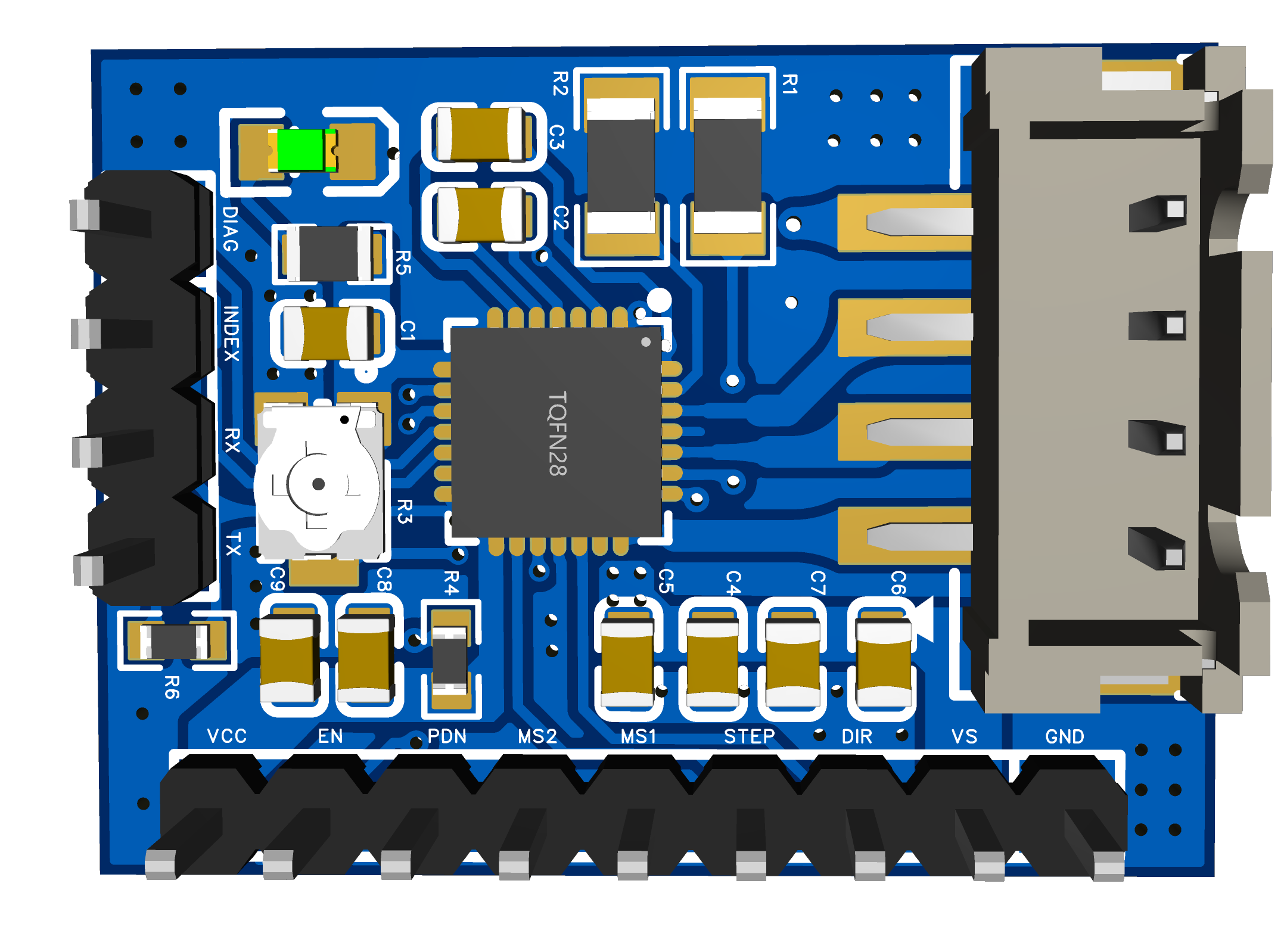

PCB

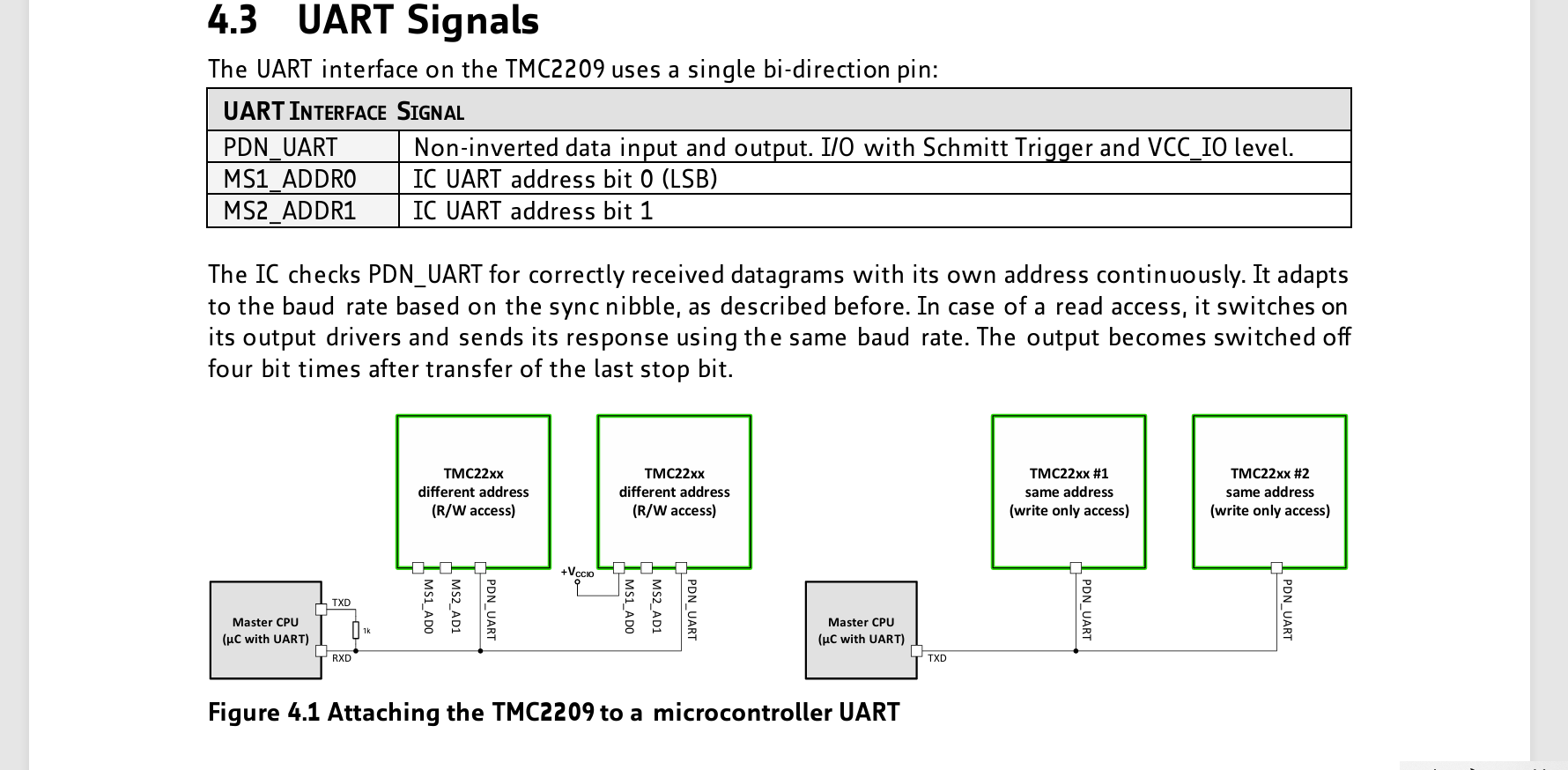

TMC2209 采用 QFN28 裸露焊盘封装，底部 EP 焊盘接 GND，并通过 PCB 大面积 GND 铺铜和热过孔阵列进行散热。VS 电源端布置近端去耦和储能电容，采样电阻靠近芯片放置，减小功率回路面积。根据实际电机电流限制驱动电流，保证芯片温升处于安全范围。如果后续需要可以在芯片上面加上散热片辅助散热；其中，电源输入部分均采用铜皮填充，增大线宽等方式来确保能过大电流。串口通信方面，该模块采用单总线串口的方式，加上MS1/MS2来控制设备地址，模块上选择直接将PDN口引出为tx和rx，方便后续接线。

引脚说明

引脚名	作用
OA1	步进电机 A 相输出 1
OA2	步进电机 A 相输出 2
OB1	步进电机 B 相输出 1
OB2	步进电机 B 相输出 2
VS	电机驱动电源输入，给电机功率级供电，工作电压应 ≥8V
VCC / VCC_IO	数字 IO 电源输入，用于 STEP、DIR、ENN、UART 等逻辑信号电平供电
GND	电源地，驱动器、电机电源和主控需要共地
STEP	步进脉冲输入，每个脉冲控制电机转动一个步距或微步
DIR	方向控制输入，用于控制电机正转或反转
ENN	使能输入，低电平使能驱动，高电平关闭电机输出
MS1_AD0	微步细分配置引脚，也可作为 UART 地址位 AD0
MS2_AD1	微步细分配置引脚，也可作为 UART 地址位 AD1
PDN_UART / PDN	单线 UART 通信接口，也可用于掉电控制
RX	UART 接收信号，与 PDN_UART 相连，用于接收驱动器返回数据
TX	UART 发送信号，通过电阻接入 PDN_UART，用于向驱动器发送配置数据
DIAG	诊断输出，引脚出现高电平时表示堵转检测或驱动错误
INDEX	索引脉冲输出，用于输出可配置的 index 脉冲信号
VREF	电流参考电压输入，接到可变电阻器上，用于调节参考电压，从而设定步进电机驱动电流

心得体会

通过本次设计，我进一步理解了步进电机驱动模块的接口、电源、细分控制和散热设计要点。TMC2209集成度高，功能完善，但实际应用中仍需重视PCB布局、走线和热管理。
