任务介绍

设计一款步进电机驱动模块，使用集成驱动IC，支持STEP/DIR标准接口控制。

• 使用集成步进驱动IC
• 支持双极步进电机
• STEP（脉冲）+ DIR（方向）标准控制接口
• 支持微步细分（至少1/16）
• 工作电压≥8V
• 散热设计合理

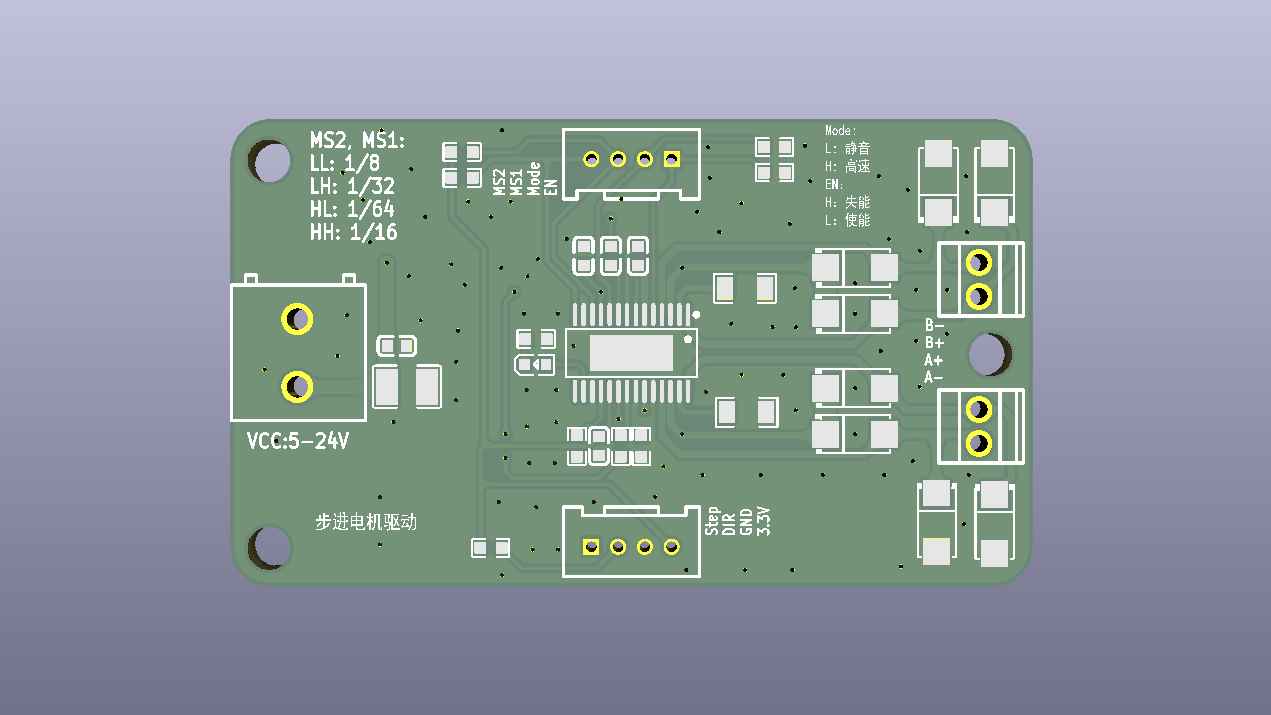

方案介绍

本项目旨在设计一款基于TMC2209-LA-T集成驱动IC的两相双极步进电机驱动模块。模块参考TMC2209 SilentStepStick官方开发板设计，保持引脚定义完全兼容，在PCB布局上做适当调整，部分外围器件封装形式进行优化替换。模块支持标准STEP/DIR控制接口，可用于3D打印机、桌面CNC、办公自动化及精密运动控制等应用场景。

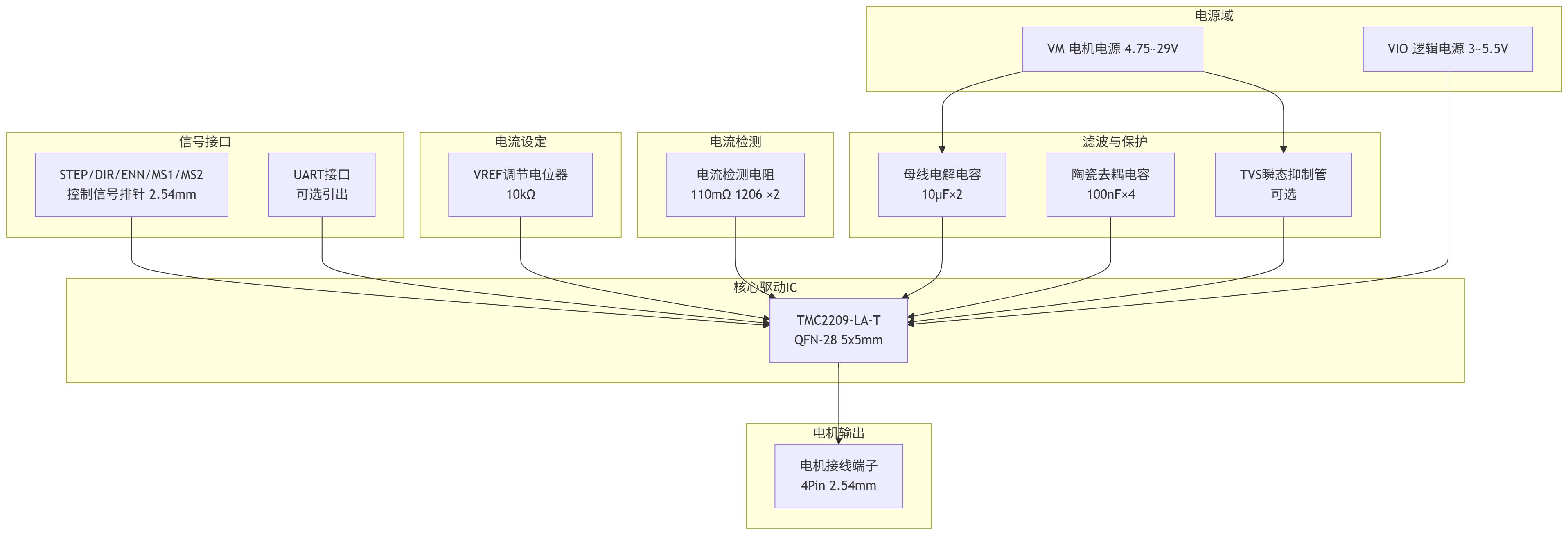

资源框图

模块以TMC2209-LA-T为核心，配合电源滤波与去耦电路、电流检测电路、VREF参考电压调节电路、信号接口端子及保护电路构成完整驱动系统。核心资源组成如下：

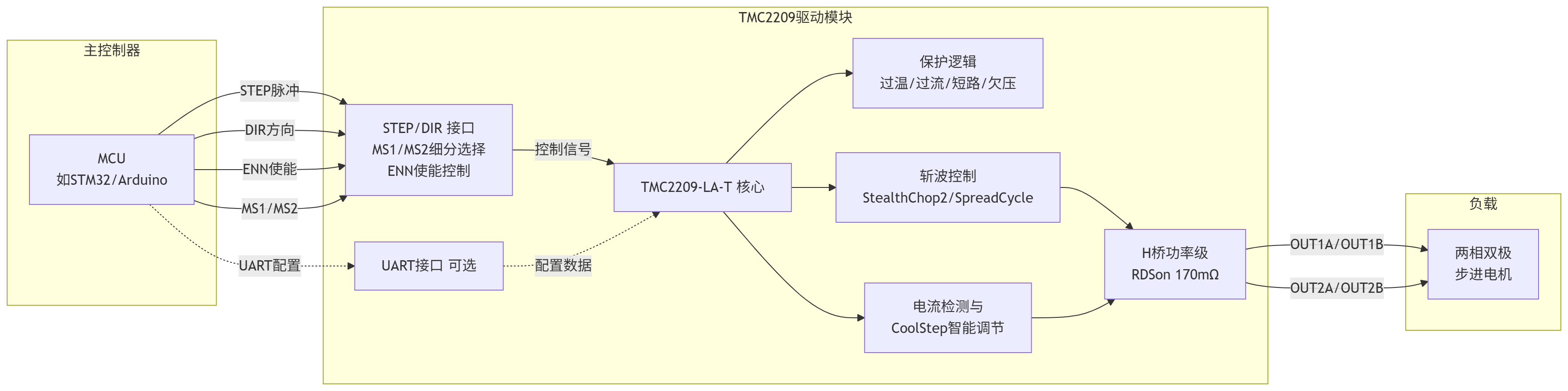

系统架构

系统采用“主控制器 + TMC2209驱动模块 + 两相步进电机”三层架构。主控制器（如STM32、Arduino等MCU）通过STEP/DIR标准接口发送脉冲和方向信号，驱动模块内部完成电流斩波、微步细分运算及功率驱动，最终将运动指令转化为两相线圈的电流驱动信号，驱动步进电机旋转。系统同时预留UART接口用于高级参数配置。

TMC2209在STEP/DIR独立模式下，STEP引脚每接收一个脉冲，电机移动一个微步；DIR引脚控制旋转方向；MS1/MS2引脚通过逻辑电平组合选择1/8、1/32、1/64或1/16四档细分，最高原生支持1/16微步，并通过MicroPlyer™硬件插值算法实现256微步的平滑运行。SPREAD引脚用于斩波模式切换——低电平或悬空为StealthChop2静音模式，高电平为SpreadCycle高速模式。

模块介绍

本驱动模块以TMC2209-LA-T芯片为核心，其引脚排列兼容多款传统步进驱动器及TMC2208，并可作为SilentStepStick直接使用。芯片内集成功率MOSFET（低侧和高侧RDSon均仅170mΩ @ 25°C），可处理高达2A RMS（峰值2.8A）的电机相电流。

TMC2209集成的关键核心技术如下：

• StealthChop2™静音斩波：基于先进的PWM调制算法，在低速运行时自动优化电机驱动波形，使电机运行几乎无声。与传统斩波器相比，可降低3D打印机噪音达15dB甚至更多，同时实现最高效率和最佳电机扭矩。
• SpreadCycle™高速斩波：高度动态的电机控制斩波器，优化高速运行性能，通过SPREAD引脚可在静音模式与高速模式间灵活切换。
• StallGuard4™无传感器堵转检测：无需外部限位开关即可实现电机堵转检测和传感器归零，DIAG引脚在检测到堵转时输出脉冲信号通知主控制器，显著简化系统结构并提高可靠性。
• CoolStep™智能电流控制：根据电机实际负载自动调整驱动电流，可节能高达75%，有效降低芯片发热，延长驱动器和电机使用寿命。
• MicroPlyer™微步插值：在STEP引脚设置的8、16、32或64微步基础上，通过硬件插值算法将运动分辨率提升至256微步，实现高度平滑的运行。

模块支持两种工作模式：

• STEP/DIR独立模式：通过STEP引脚接收脉冲信号、DIR引脚控制方向、ENN引脚控制使能，MS1/MS2引脚选择微步细分（1/8、1/32、1/64、1/16）。电流通过VREF引脚电压结合外部检测电阻设定，板载可调电位器用于VREF电压调节。
• UART高级配置模式：通过单线UART接口实现寄存器级参数配置，支持高达1/256微步的精细设置、CoolStep阈值调节、StallGuard4灵敏度配置等高级功能。参数可永久存储于OTP存储器。

电机驱动电压范围4.75~28V DC，逻辑供电电压3~5.5V，峰值电流2.8A，RMS电流2A，可驱动绝大多数NEMA 17和部分NEMA 23步进电机。芯片内置全面的保护与诊断功能，包括温度关断（热关断阈值约150°C）、过流保护、欠压锁定及短路保护。此外还支持被动制动、续流及自动掉电功能，适用于电池供电等低功耗场景。

TMC2209-LA-T 芯片 DigiKey 链接：https://www.digikey.cn/zh/products/detail/analog-devices-inc-maxim-integrated/TMC2209-LA-T/10232491

原理图和PCB模块介绍

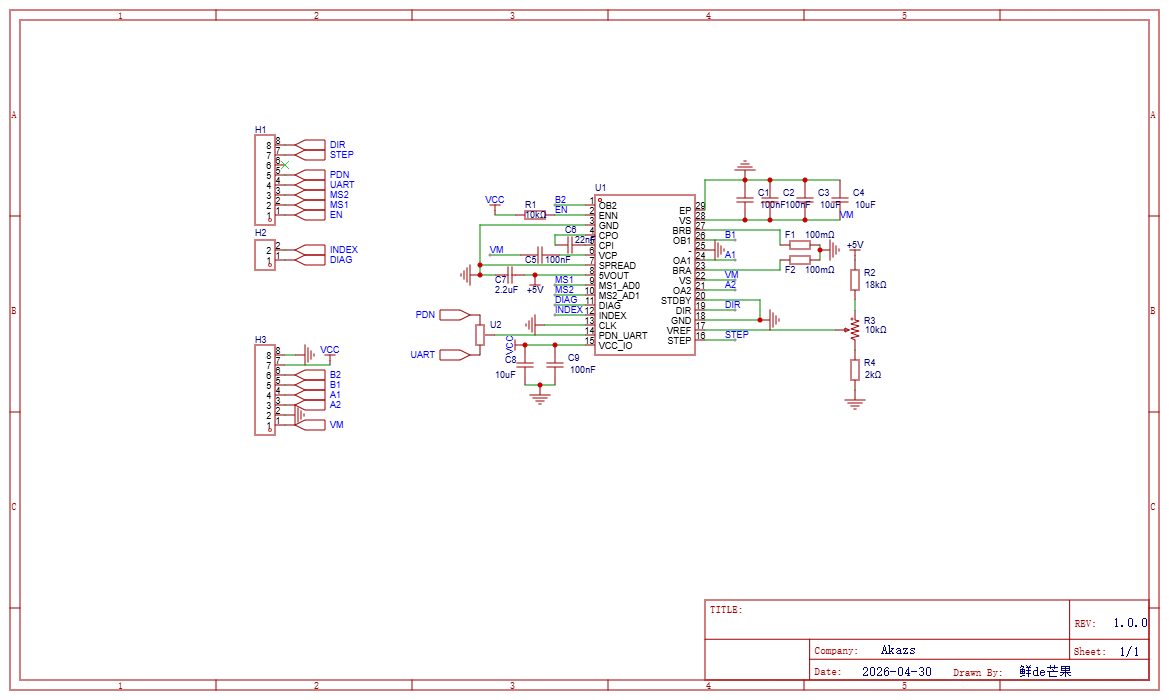

原理图

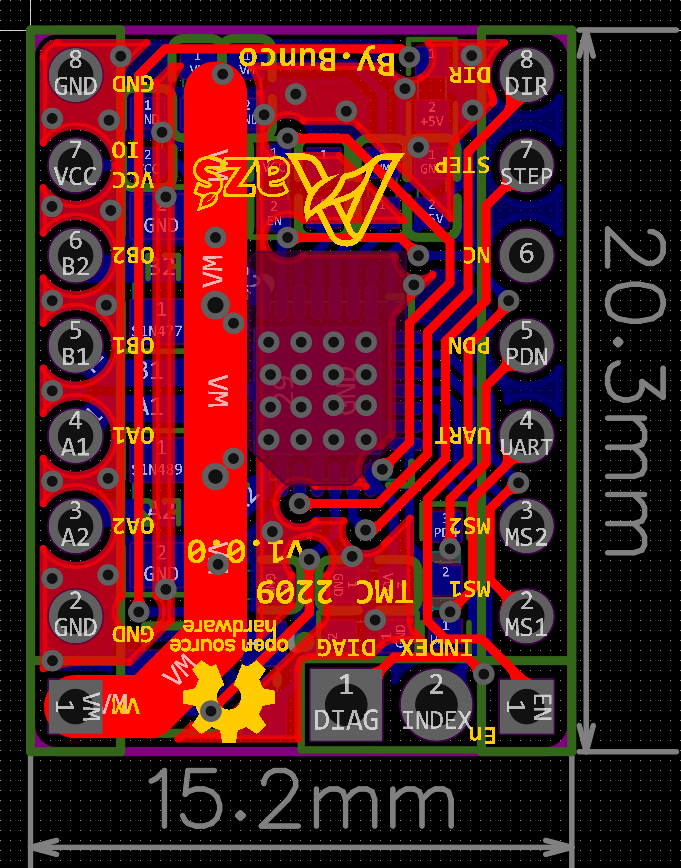

PCB

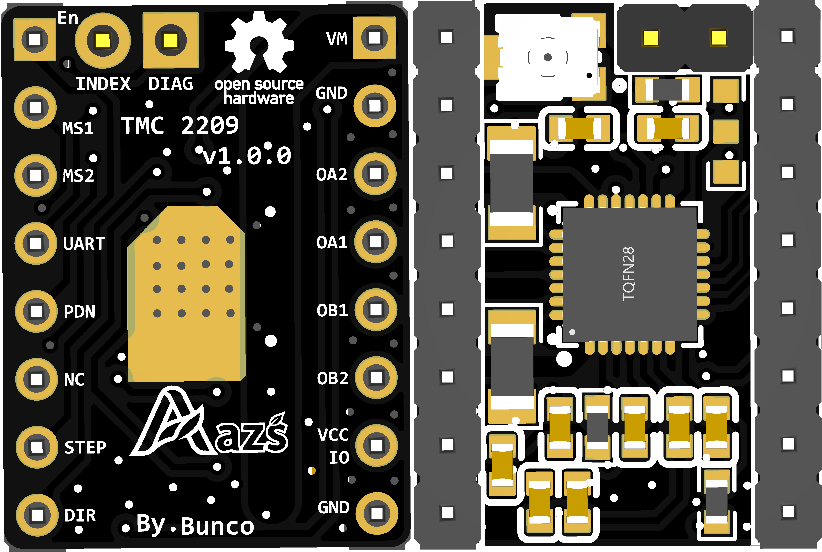

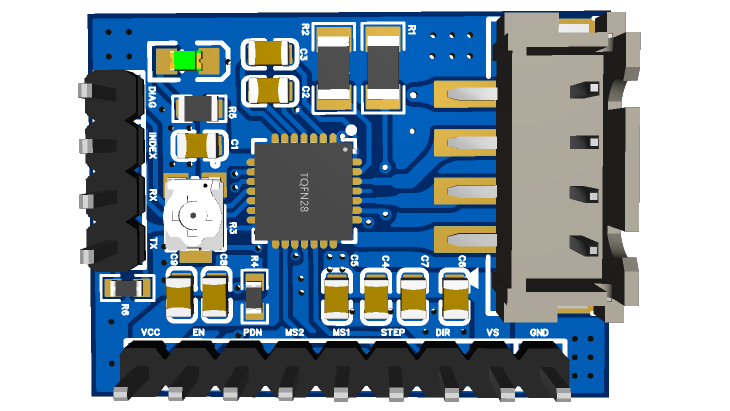

PCB预览图

硬件设计亮点

与标准SilentStepStick相比，本模块在保持引脚定义完全兼容的基础上进行了以下设计优化：

1. 器件封装优化：部分外围器件封装进行合理替换（如电流检测电阻由0603调整为1206封装），在不影响性能的前提下提升可制造性与功率裕量。
2. 引脚定义完整兼容：模块引脚排布与SilentStepStick完全一致，可直接替代原版模块用于各类3D打印机控制板（如RAMPS、MKS系列等），无需修改主控板硬件和固件配置。
3. 双斩波模式灵活切换：StealthChop2在低速时实现静音运行，SpreadCycle在高速时保证动态响应，两种模式通过SPREAD引脚一键切换。
4. 无传感器归零：利用StallGuard4技术实现无传感器堵转检测和自动归零，DIAG引脚输出脉冲信号可由MCU外部中断捕获，省去限位开关及其安装空间和布线成本。
5. 小型化散热设计：芯片采用QFN-28封装（5×5mm）自带大型散热焊盘，结合双层板的导热过孔阵列和紧凑PCB内的大面积GND铜皮实现高效散热。
6. 单线UART控制：支持单线UART接口和OTP存储器，实现高级参数在线配置，并将调优数据一次性写入OTP后永久生效。
7. 集成脉冲发生器：内置独立运动的脉冲发生器，支持独立模式下的自主运动控制。

模块主要性能指标和管脚定义

主要性能指标

管脚定义

以下为驱动模块引出排针的管脚定义，与SilentStepStick标准引脚定义保持一致：

STEP/DIR独立模式细分设置表：

注：在UART模式下，可通过寄存器配置实现最高1/256微步的精细设置，覆盖上述引脚组合的细分值。

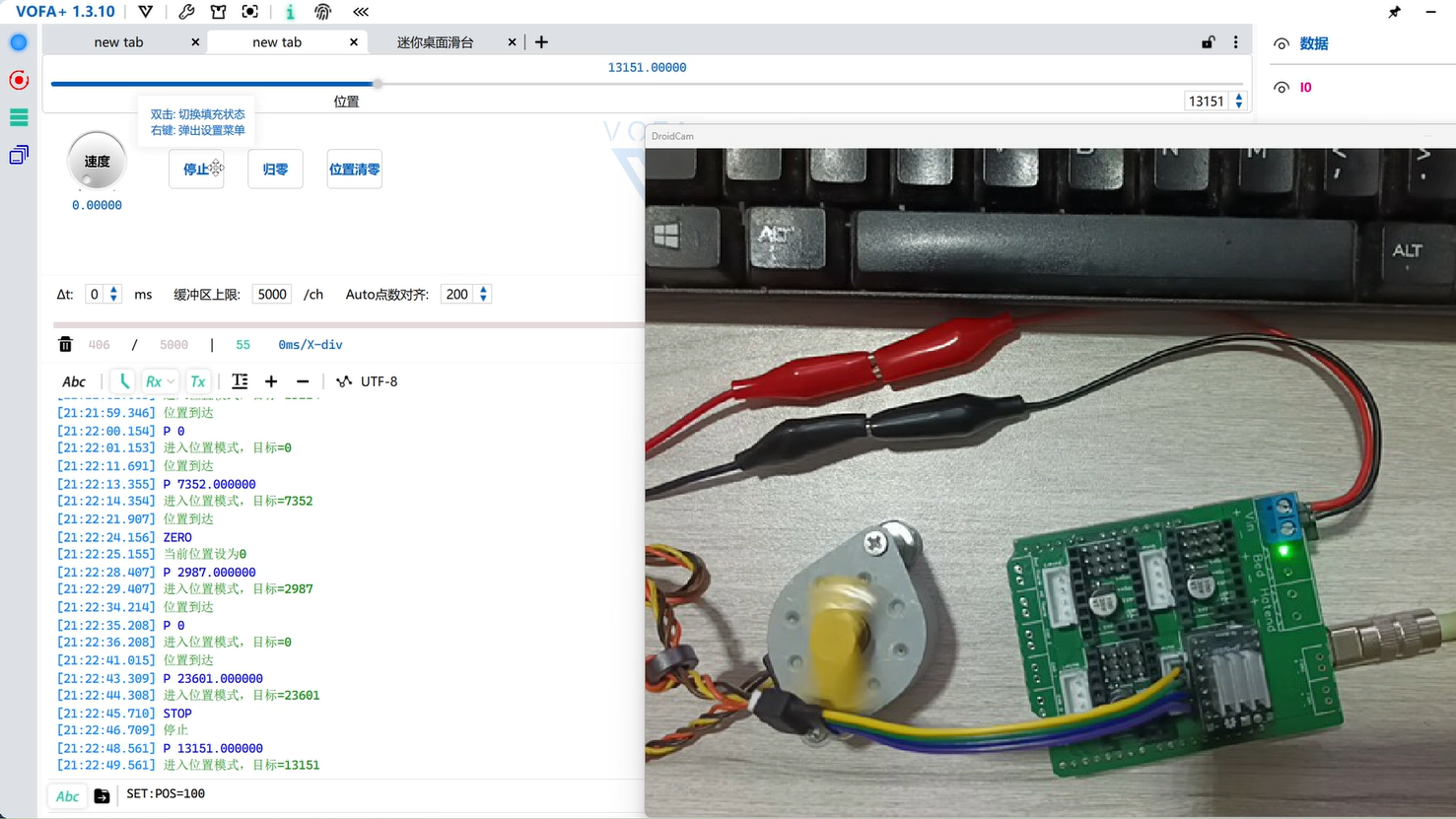

总结

本项目基于TMC2209-LA-T芯片，参考TMC2209 SilentStepStick官方开发板设计了一款性能优异的两相双极步进电机驱动模块。模块保持与SilentStepStick完全兼容的引脚定义，在PCB布局上做适当优化调整，部分外围器件封装进行了合理替换，全面满足各项设计指标要求。
