Funpack 5-2 EV41C56A 开发板触摸输入与led控制功能-进阶版

内容介绍

一、项目介绍
本项目基于 EV41C56A 开发板完成触摸输入与 LED 控制功能开发，严格实现基础题目要求，并完成进阶题目拓展开发。项目核心利用开发板板载硬件触摸按键作为人机交互输入设备，通过单片机内部触摸检测算法识别触摸、长按等操作指令，结合 GPIO 电平控制与 PWM 脉冲宽度调制技术，实现 LED 的开关控制与亮度平滑调节功能。
项目基础功能为单次触摸点亮 LED，再次触摸关闭 LED；进阶功能在保留短按开关的基础上，实现长按循环调节 LED 亮度：长按状态下亮度从灭线性升至最亮，到达最亮后继续长按则从最亮线性降至灭，循环往复，且亮度变化无闪烁、无跳变，全程平滑过渡。本项目可应用于智能家居触控开关、便携式设备触控调光、工业控制面板等场景，具备低功耗、无机械磨损、交互便捷等优势，完美验证了 EV41C56A 开发板的触摸采集、PWM 输出、GPIO 控制等核心外设功能。
二、硬件介绍
本项目全部使用 EV41C56A 开发板板载硬件资源，无需外接额外元器件，硬件精简可靠，所有硬件模块介绍如下：

EV41C56A 主控芯片项目核心处理单元，是一款高集成度的 32 位单片机，内置专用触摸检测模块、PWM 生成模块、通用 GPIO 模块，具备高精度模数转换功能，可稳定实现触摸信号采集、指令解析、LED 控制等功能，工作功耗低、抗干扰能力强，满足触控类应用的核心需求。
板载触摸按键:开发板集成专用电容式触摸通道，无需物理机械按键，通过人体触摸改变电容值实现信号输入，具备无磨损、响应灵敏、使用寿命长等特点，本项目使用单通道触摸按键完成短按、长按两种操作识别。
板载 LED 指示灯:开发板自带高亮发光二极管，通过 GPIO 引脚高低电平控制亮灭，配合 PWM 模块可实现亮度调节，作为项目唯一输出设备，直观反馈触摸操作结果。

三、方案框图和项目设计思路

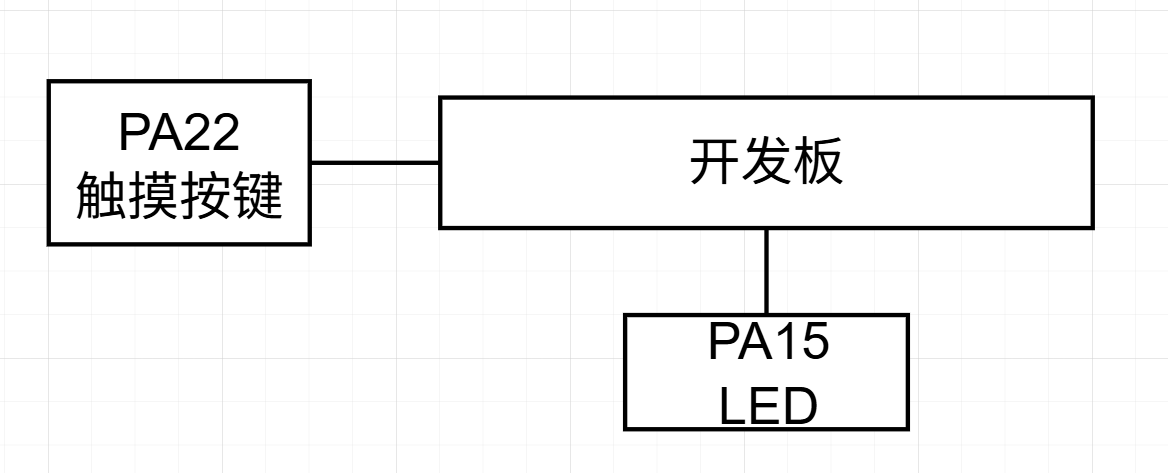

1. 方案框图

2. 项目设计思路
本项目采用模块化设计思路，整体分为硬件初始化模块、触摸信号采集与识别模块、LED 控制模块三大核心部分，逻辑清晰、层次分明。

硬件初始化：首先完成系统时钟初始化，为所有外设提供基础时钟；其次初始化触摸通道，配置触摸检测阈值、采样参数，保证触摸识别的准确性；然后初始化 LED 对应的 GPIO 引脚为输出模式，同时初始化 PWM 模块，配置 PWM 频率、占空比控制参数，为亮度调节做准备。
触摸操作识别：程序主循环持续采集触摸通道的状态信号，通过计时判断操作类型：触摸持续时间小于设定阈值判定为短按，大于设定阈值判定为长按，同时添加防抖处理，避免误触发。
LED 控制逻辑
短按逻辑：维护 LED 状态标志位，每次短按切换标志位状态，控制 LED 在亮 / 灭之间切换；
长按逻辑：启动 PWM 占空比动态调节，正向递增占空比实现亮度从灭到最亮，达到最大值后反向递减占空比实现亮度从最亮到灭，循环执行，松手后停止调节并保持当前亮度；

主循环：程序持续运行，循环检测触摸状态，实时响应操作并控制 LED 输出，保证交互的实时性和平滑性。

四、调试软件介绍、软件流程图及关键代码介绍
1. 调试软件介绍
本项目使用MPLAB X IDE开发环境完成代码编写、编译、下载与在线调试，配合 EV41C56A 板载下载器实现程序烧录。

此处将向大家介绍如何一步一步实现项目功能

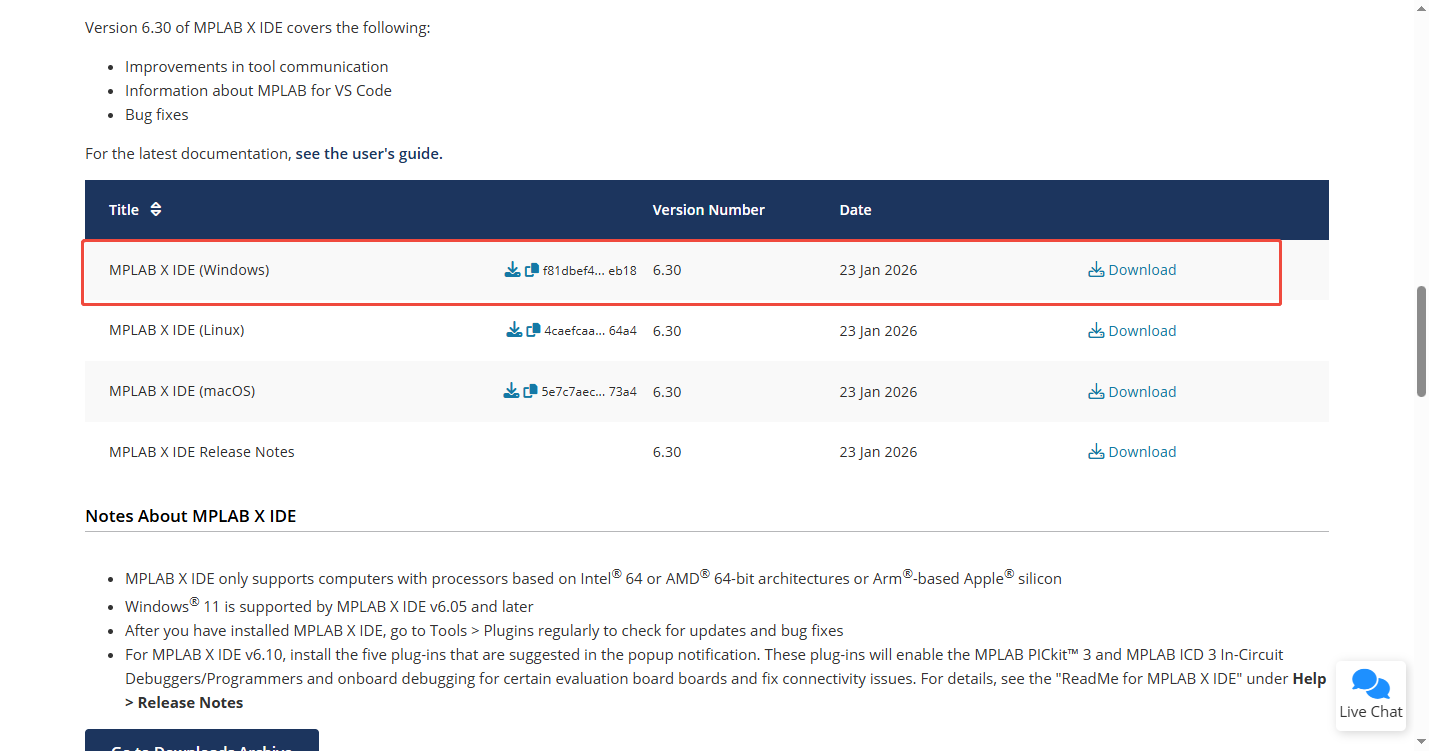

首先下载并安装mplab x ide

下载地址:https://www.microchip.com/en-us/tools-resources/develop/mplab-x-ide#tabs


下载好之后打开软件

并同事打开两个链接

https://github.com/microchip-pic-avr-examples/pic32cmjh-basic-ptc-mplab-harmony

此链接详细讲解了如何实现触摸按键控制

https://github.com/microchip-pic-avr-examples/pic32cmjh-blink-led-mplab-harmony

此链接详细讲解了如何实现板载LED闪烁的功能

笔者此前使用过stm32 cubeide,nxp mcuxpresso ide,ti ccs ide等不同厂家的ide;不过对于mplab x尚处于

小学生阶段,故考虑先从pic32cmjh-blink-led-mplab-harmony闪烁led相关功能开始入手,一来熟悉mplab操作流程

二来验证功能配置,增强自信心.

话不多说,开始吧.

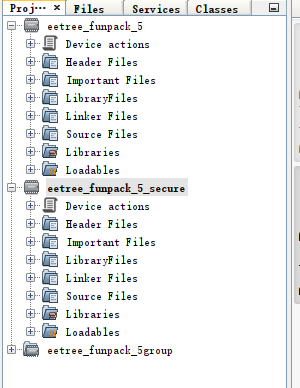

首先使用mplab ide创建工程

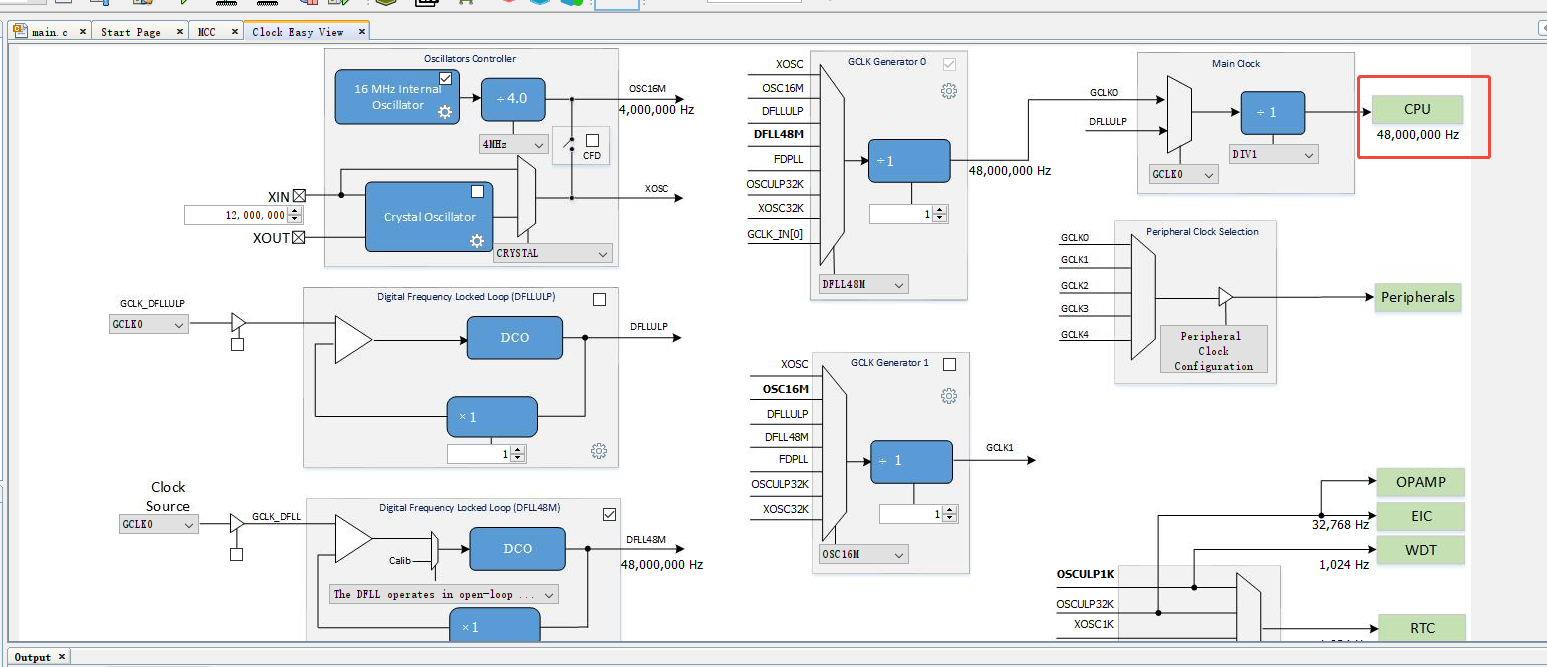

打开mcc确认时钟频率

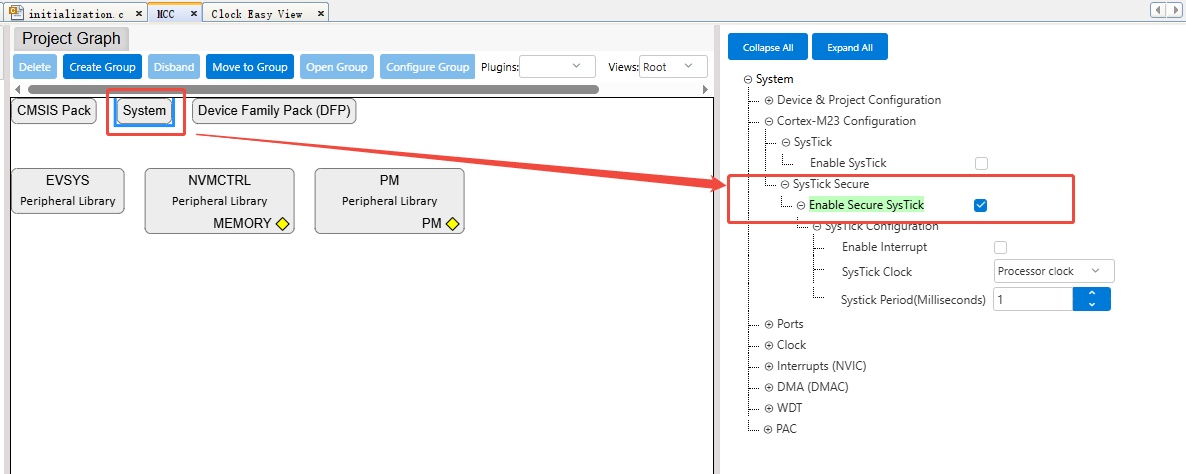

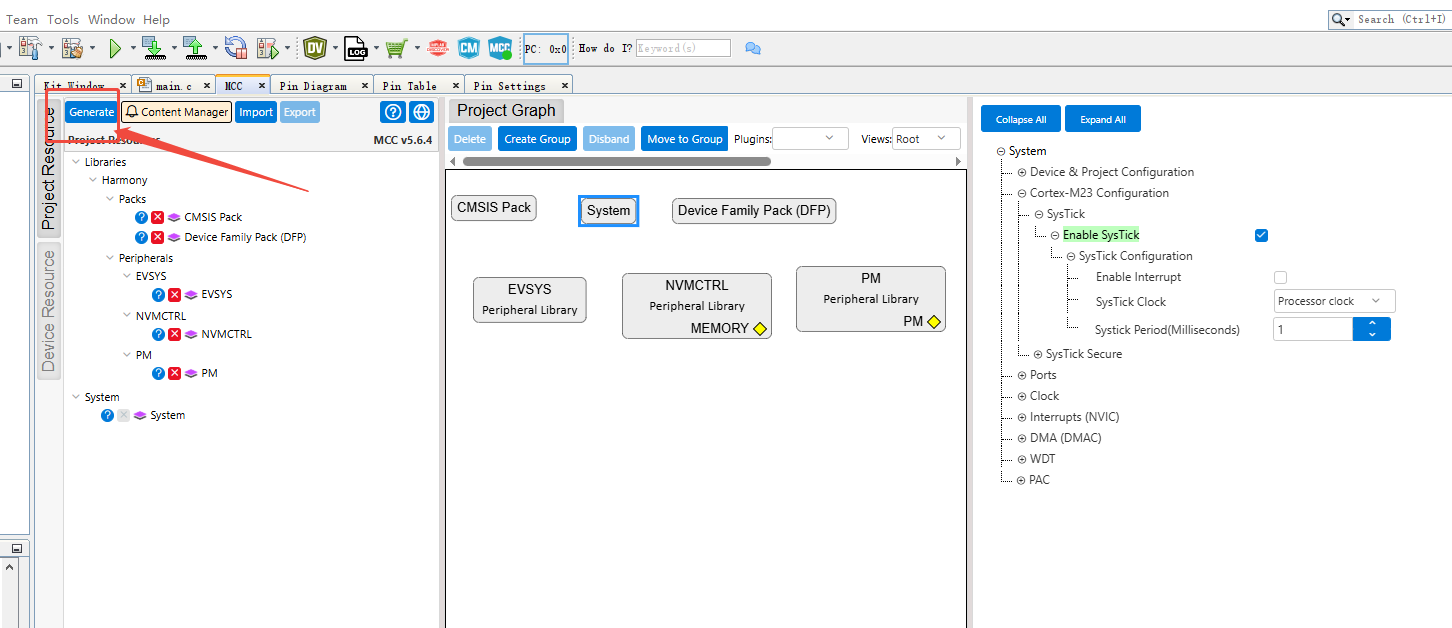

使能systic

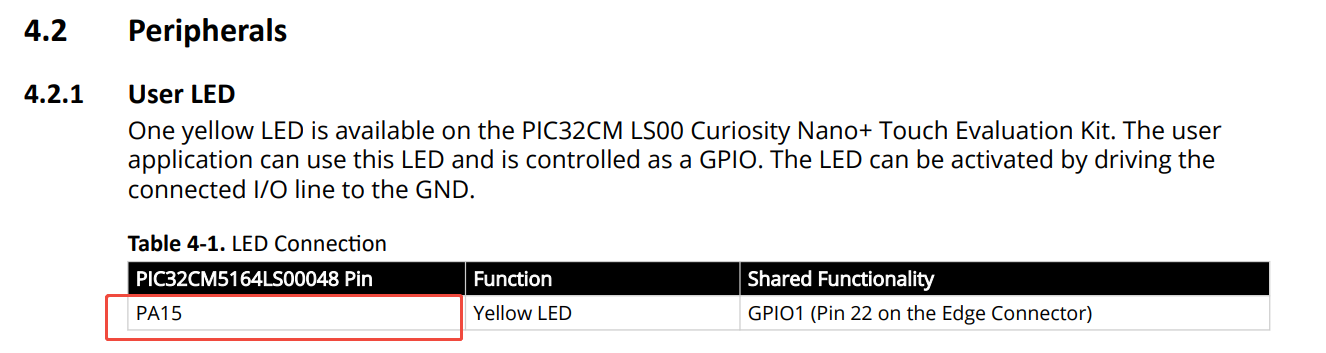

通过查看开发板使用手册https://ww1.microchip.com/downloads/aemDocuments/documents/MCU32/ProductDocuments/UserGuides/PIC32CM-LS00-Curiosity-Nano%2B-Touch-Evaluation-Kit-User-Guide-DS70005567.pdf

得知板载LED连接PA15引脚

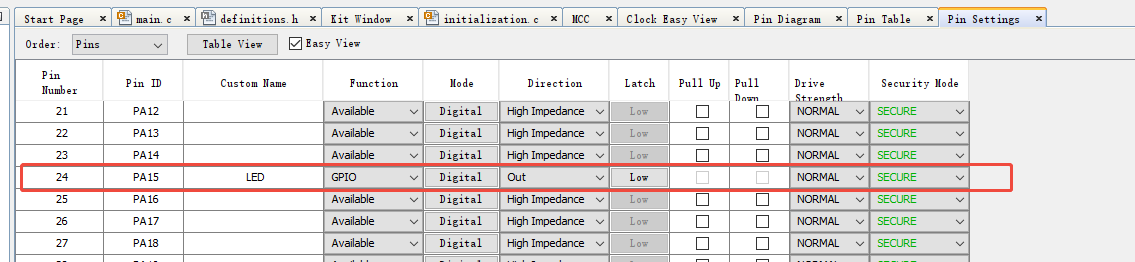

使用mcc的pin config功能对PA15进行配置


使用mcc生成基础驱动代码


修改secure工程main.c文件源代码,添加led闪烁控制相关内容,并正确编译

int main ( void )
{
    uint32_t msp_ns = *((uint32_t *)(TZ_START_NS));
    volatile funcptr_void NonSecure_ResetHandler;

    /* Initialize all modules */
    SYS_Initialize ( NULL );

    SYSTICK_TimerStart();

    if (msp_ns != 0xFFFFFFFF)
    {
        /* Set non-secure main stack (MSP_NS) */
        __TZ_set_MSP_NS(msp_ns);

        /* Get non-secure reset handler */
        NonSecure_ResetHandler = (funcptr_void)(*((uint32_t *)((TZ_START_NS) + 4U)));

        /* Start non-secure state software application */
        NonSecure_ResetHandler();
    }

    while ( true )
    {
        LED_Toggle();
        SYSTICK_DelayMs(100);
    }

    /* Execution should not come here during normal operation */
    return ( EXIT_FAILURE );
}

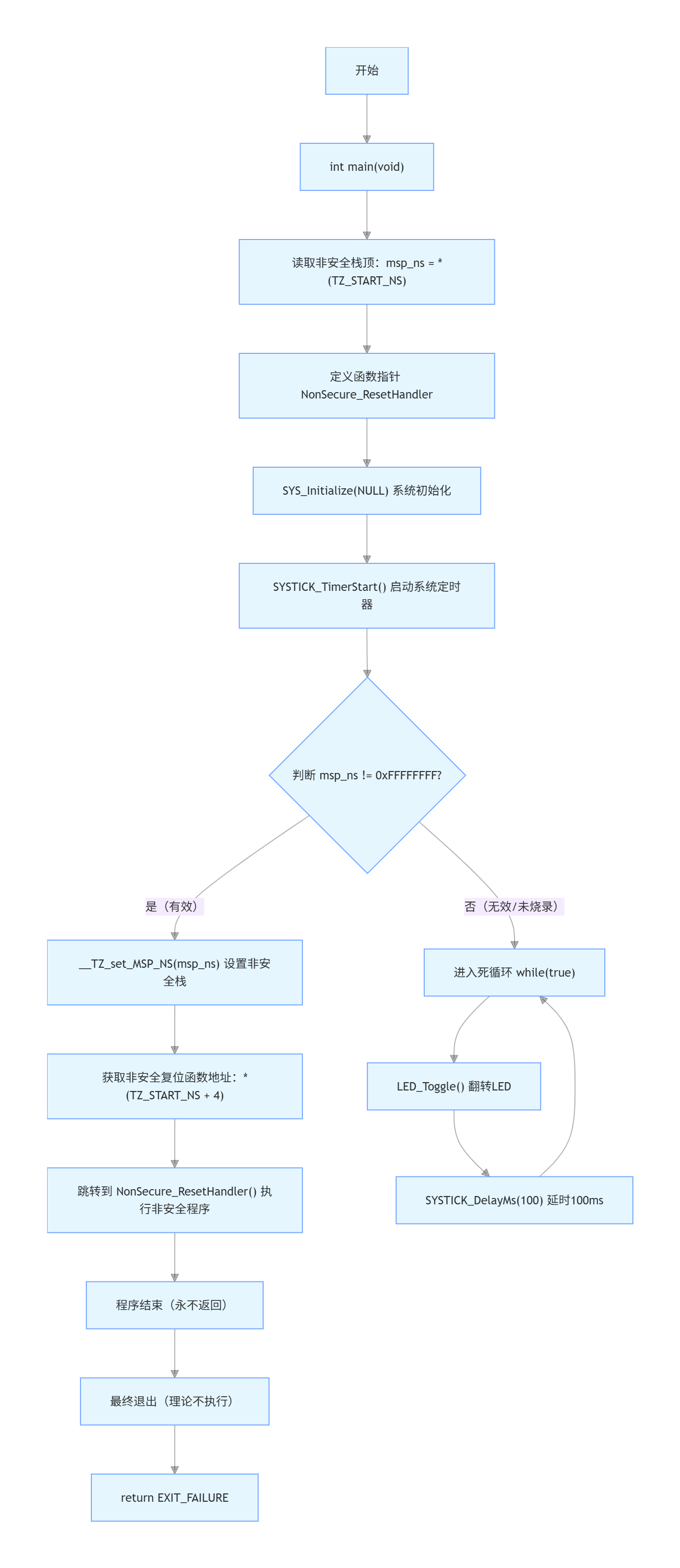

软件流程图

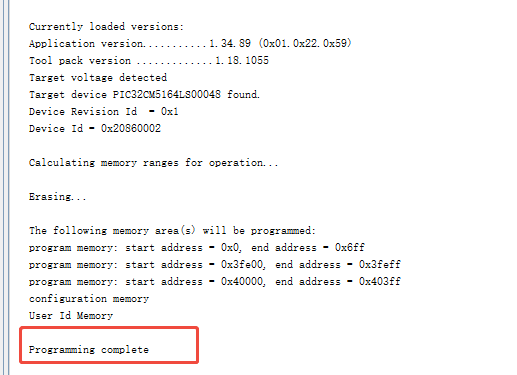

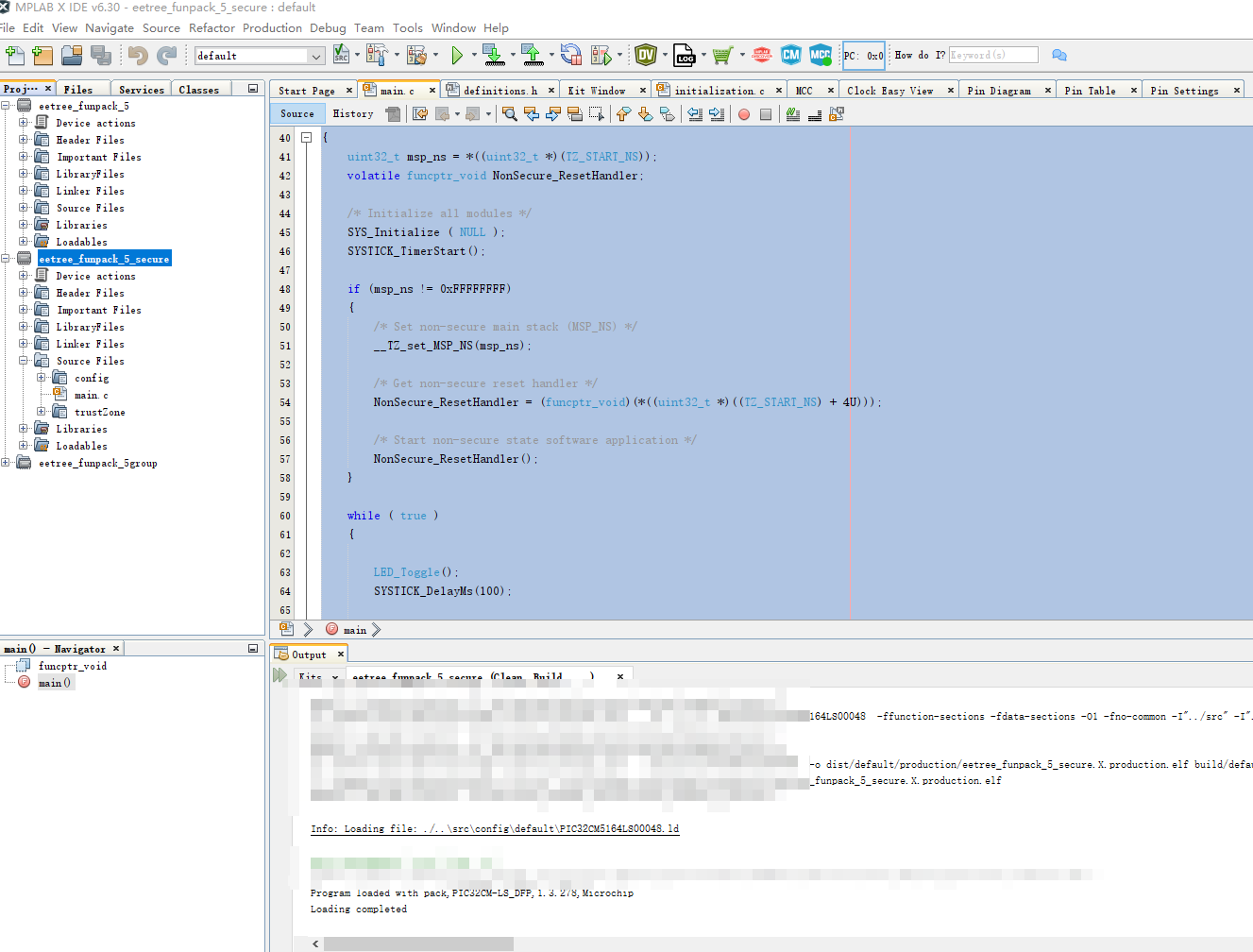

编译后效果


下载后程序运行正常,符合预期


至此可以说笔者已经对mplab软件有了一定的认识,并掌握了基本使用技巧;

可以进入触摸软件的开发步骤了,有关触摸功能如何配置可参考上述连接

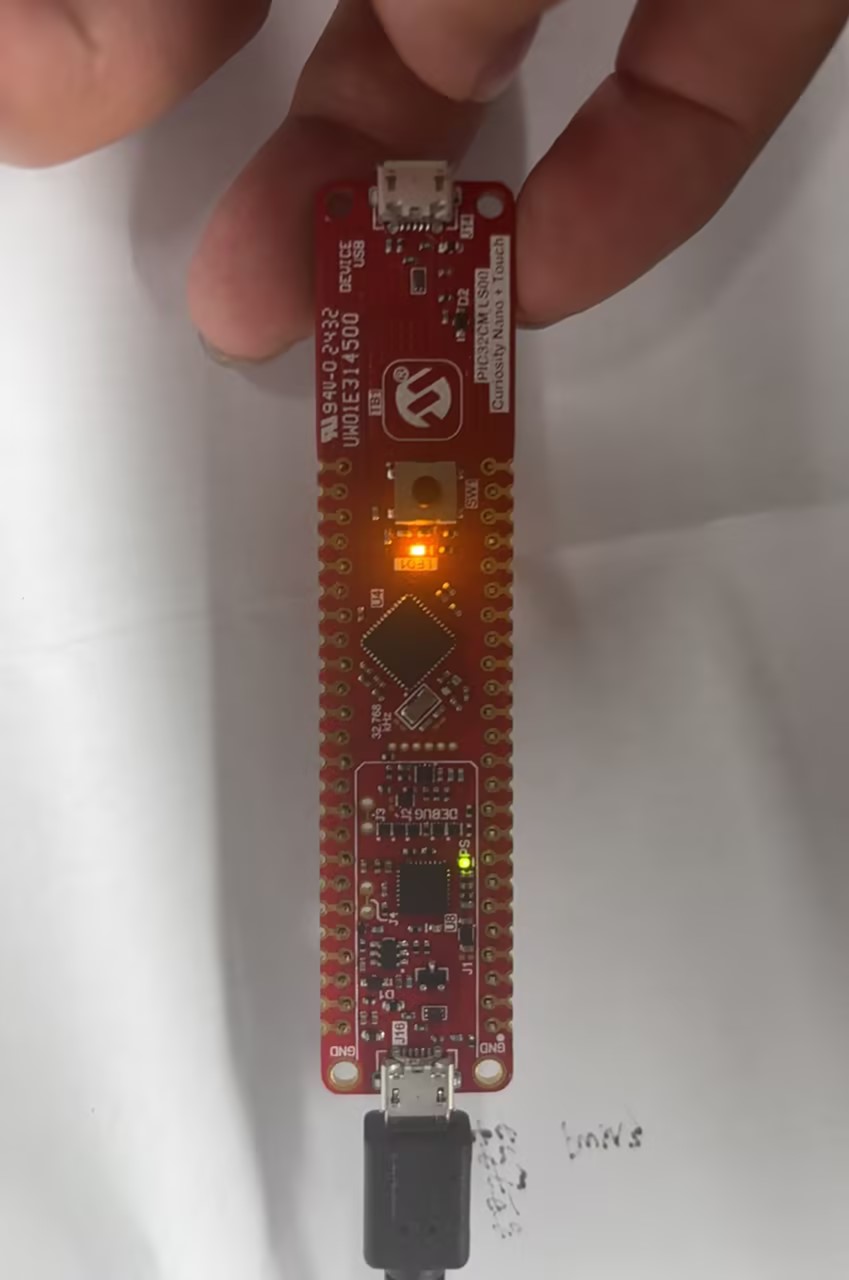

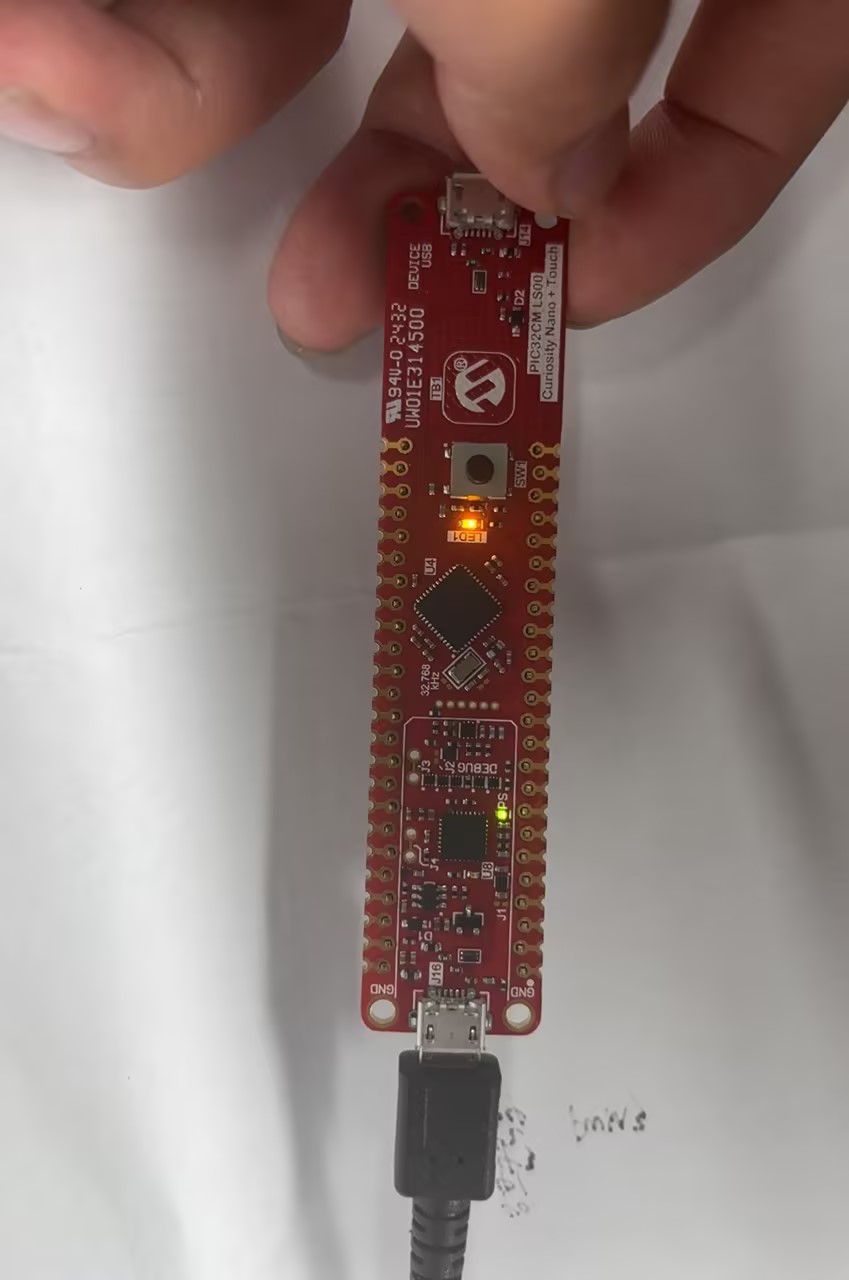

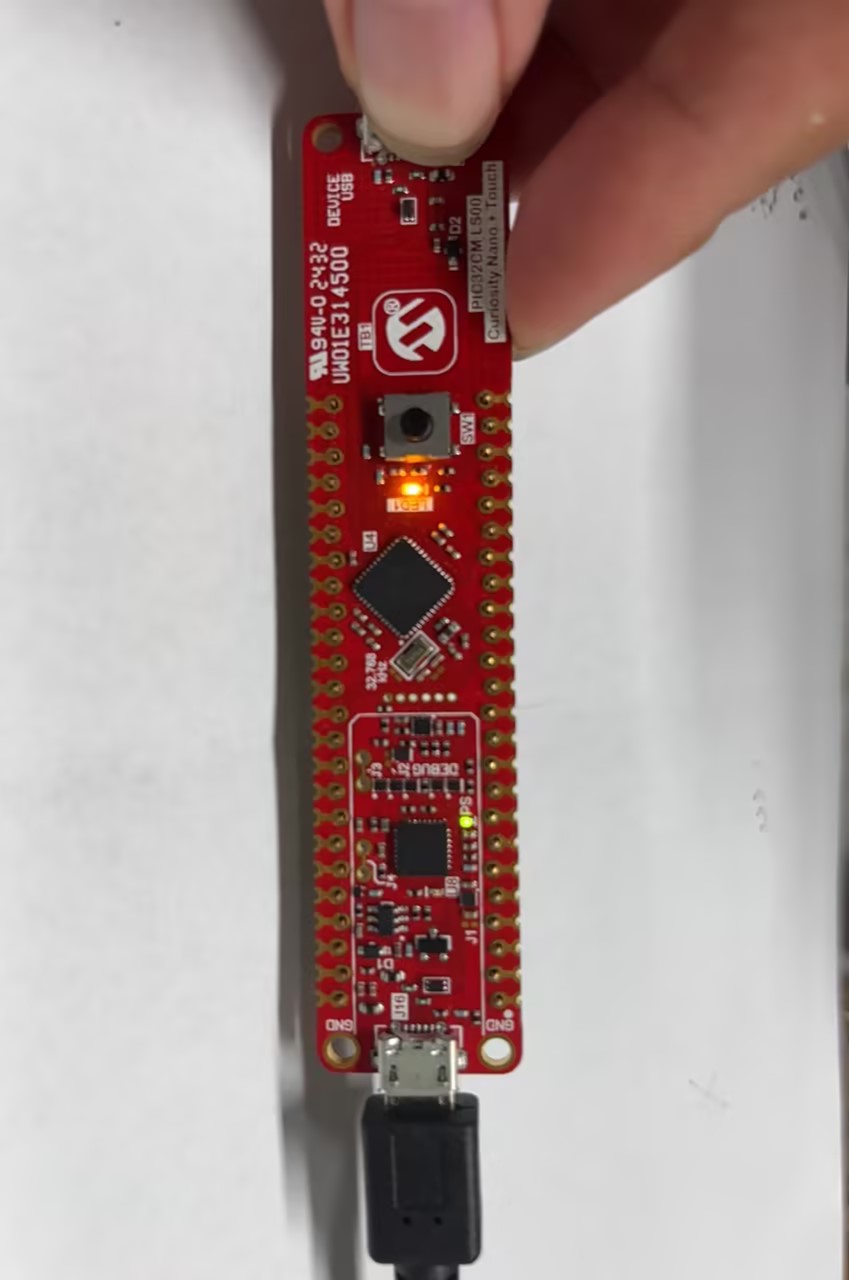

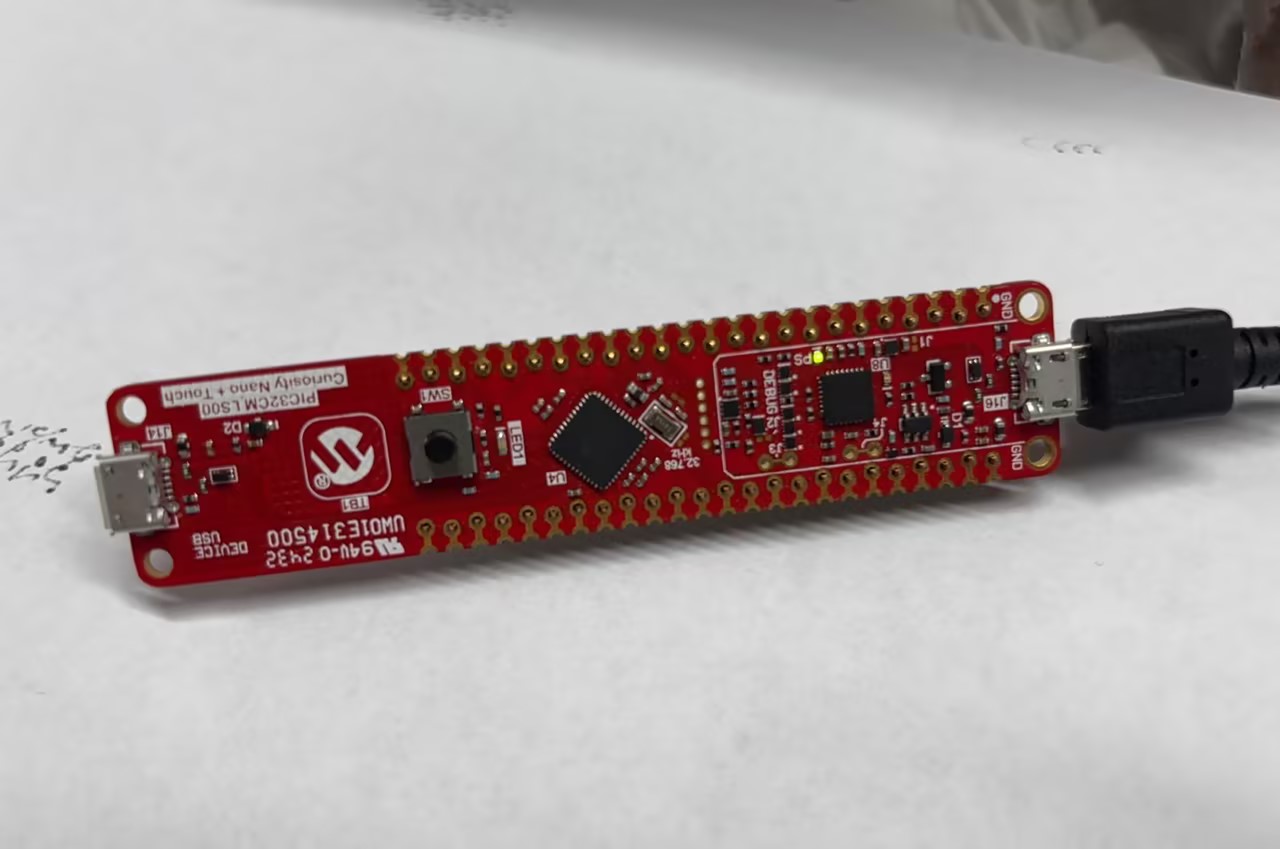

灯亮照片

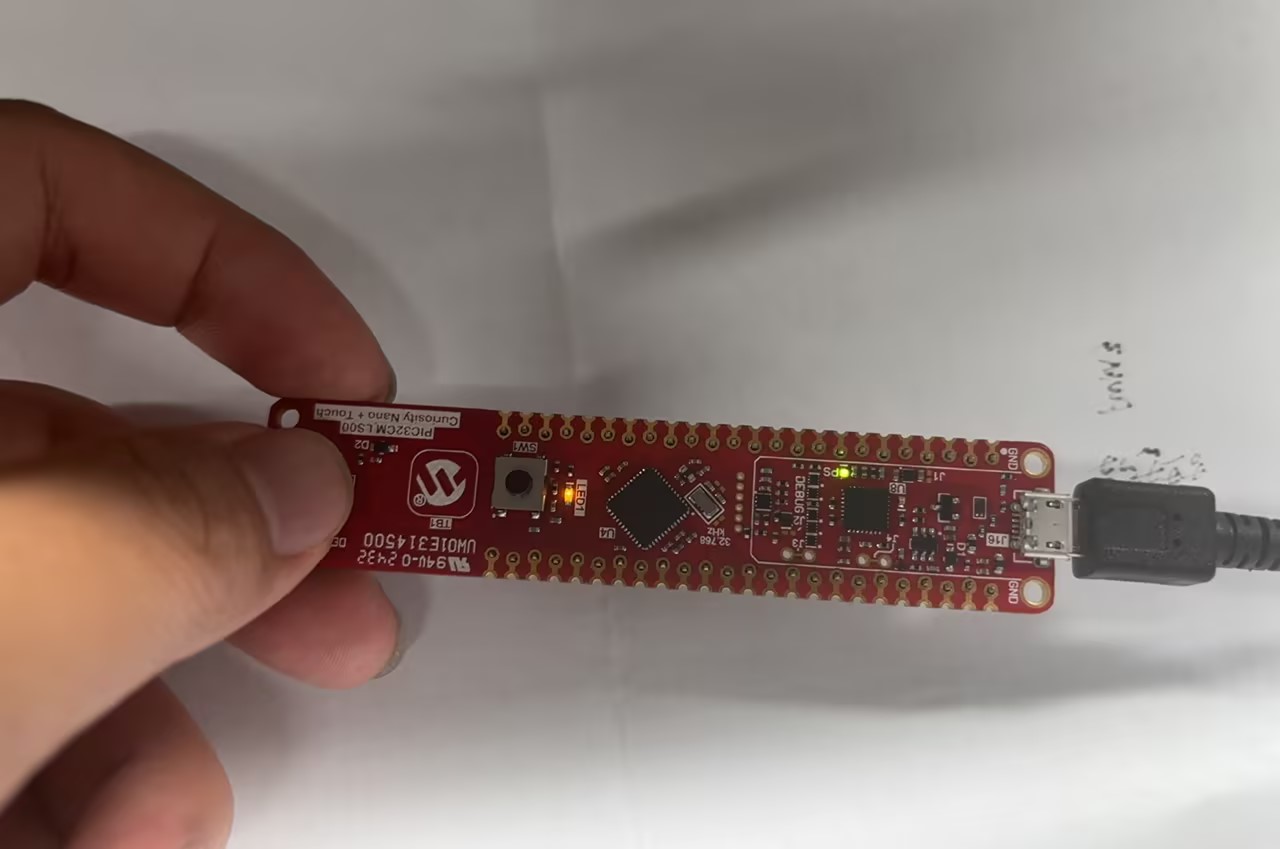

灯灭照片

https://github.com/microchip-pic-avr-examples/pic32cmjh-basic-ptc-mplab-harmony

下面根据链接中的指导说明,我们在LED闪烁工程的基础上实现触摸控制的功能

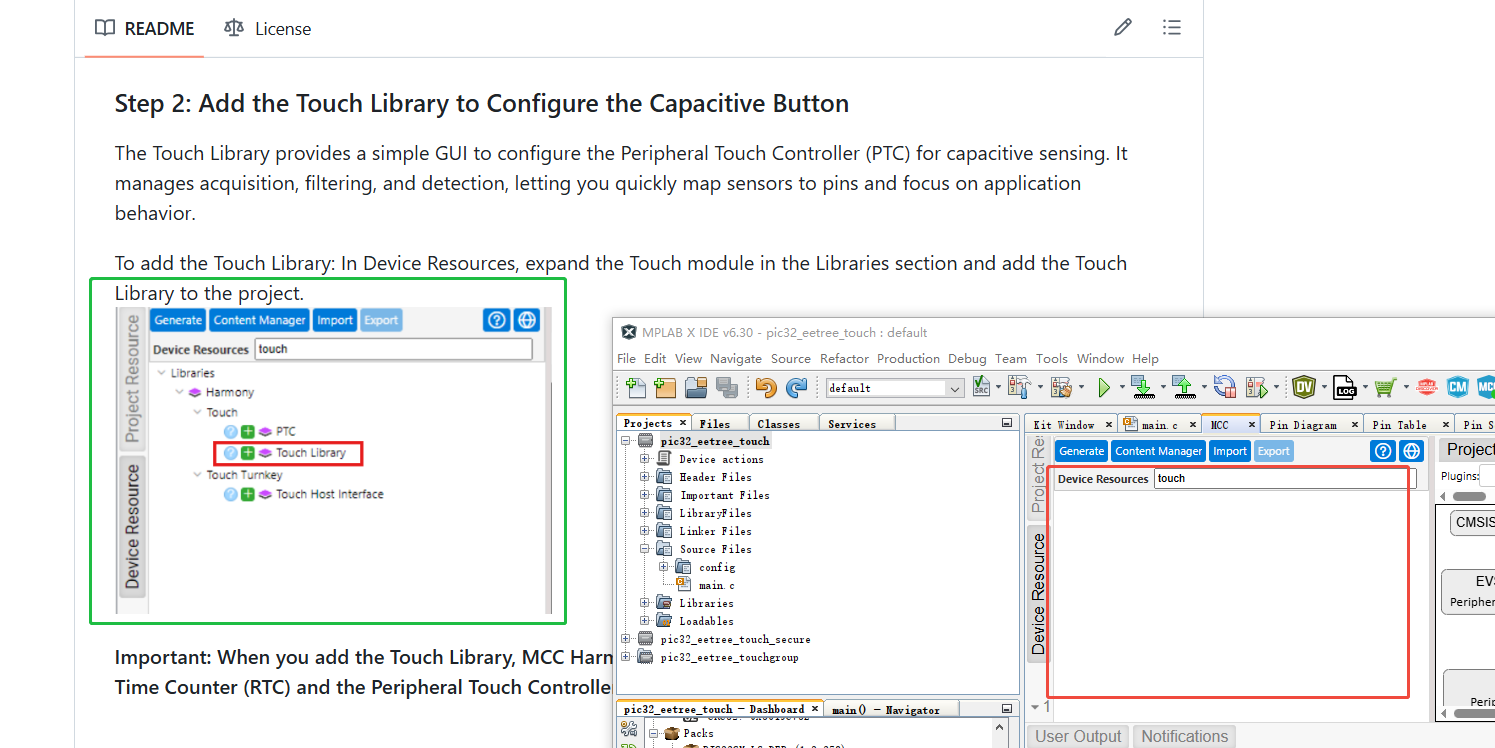

添加touch library


好家伙,和教程上不一样,没找到

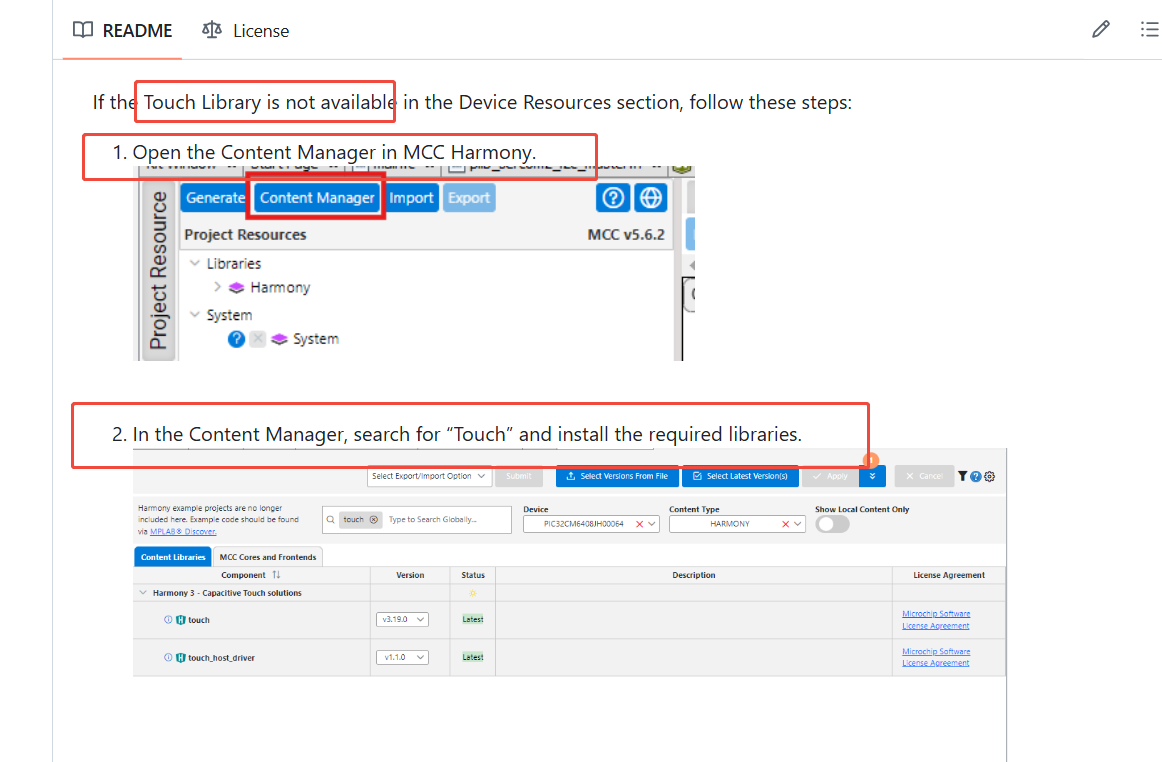

不要急,接着往下看

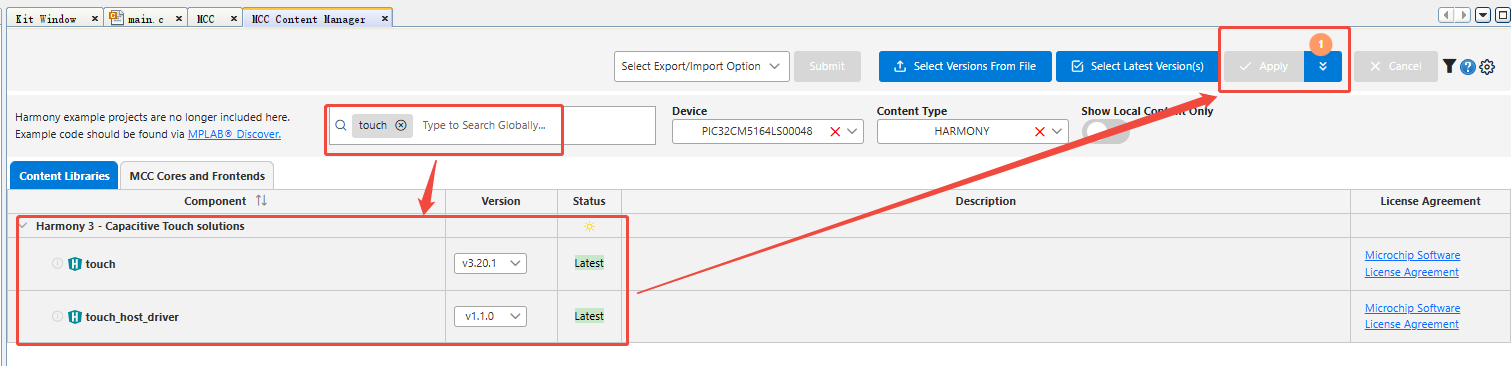

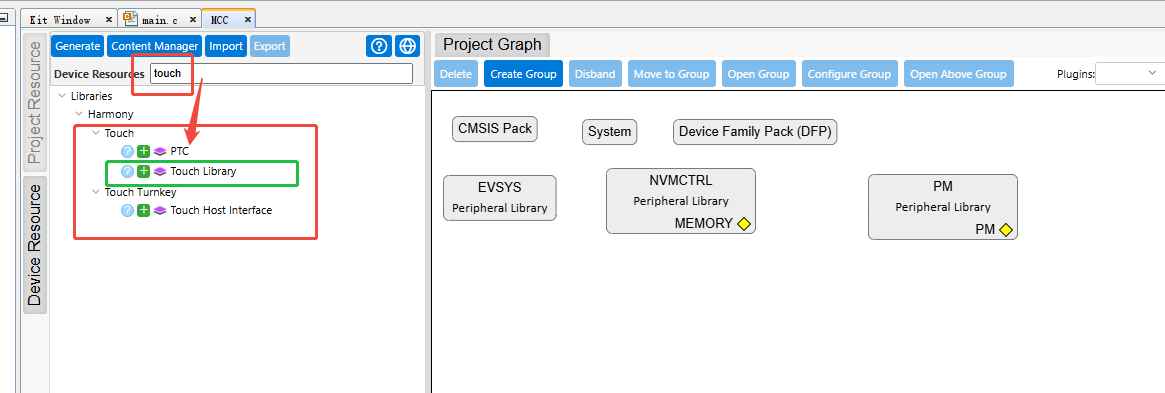

按上图说明操作


这次可以正常搜索到touch库了

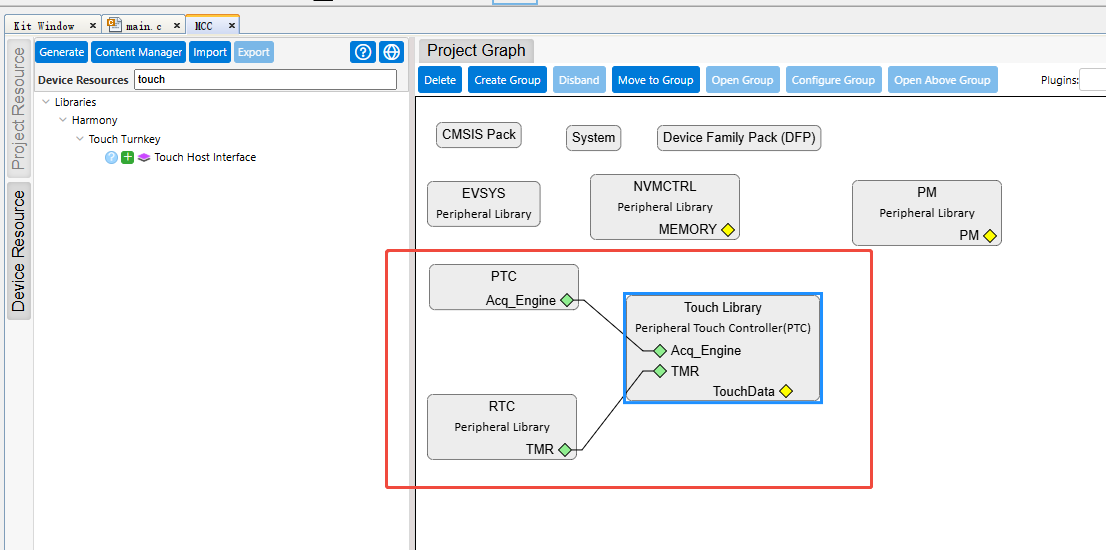

添加绿色方框Touch Library,这是添加完成后的效果

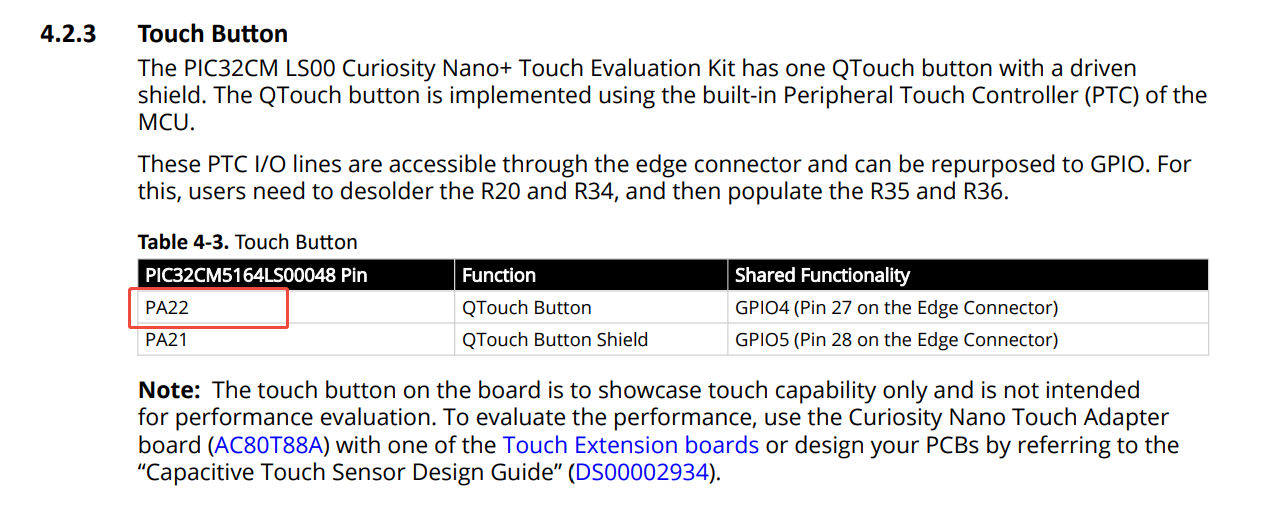

查看用户手册,确认触控引脚为PA22

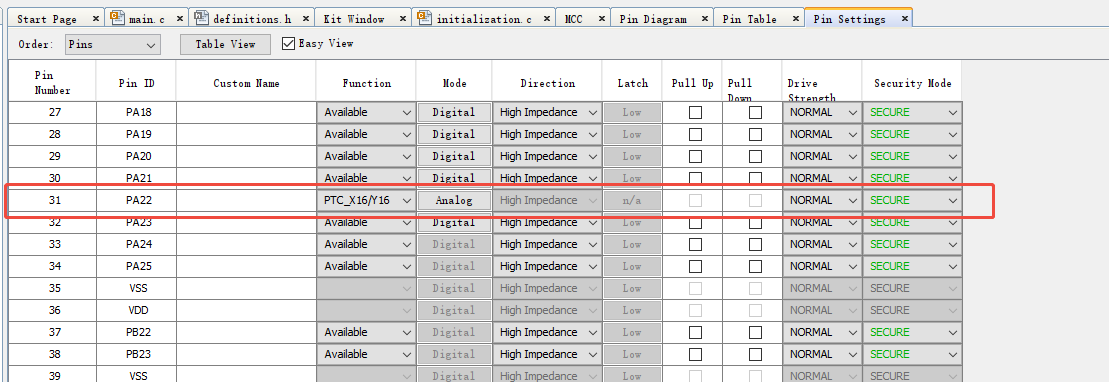

使用mcc的pin config功能对PA22进行配置


打开Project Graph>Plugins>Touch Configuration配置界面

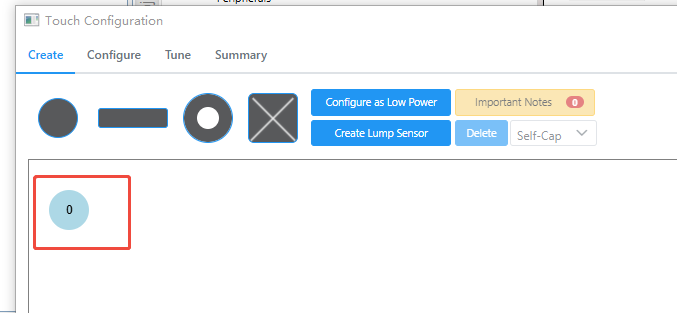

添加按钮

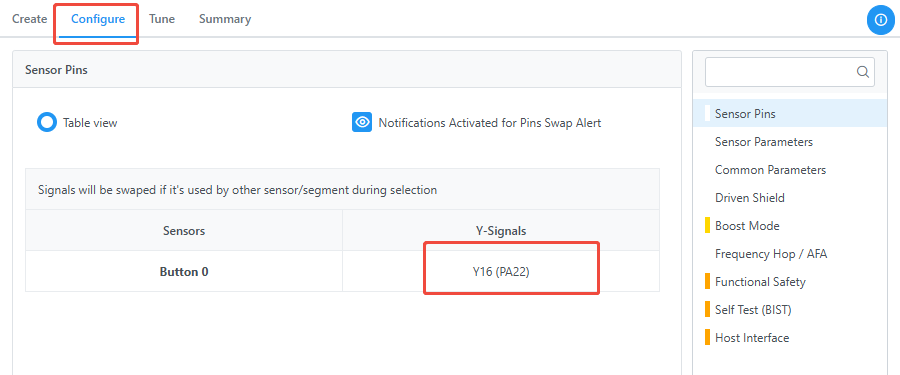

绑定到PA22引脚


软件代码

 int main ( void )
{
    uint32_t msp_ns = *((uint32_t *)(TZ_START_NS));
    volatile funcptr_void NonSecure_ResetHandler;

    uint8_t last_key_status = 0;

/* Initialize all modules */
    SYS_Initialize ( NULL );
    SYSTICK_TimerStart();

    if (msp_ns != 0xFFFFFFFF)
		{
        /* Set non-secure main stack (MSP_NS) */

        __TZ_set_MSP_NS(msp_ns);

        /* Get non-secure reset handler */
        NonSecure_ResetHandler = (funcptr_void)(*((uint32_t *)((TZ_START_NS) + 4U)));

        /* Start non-secure state software application */
        NonSecure_ResetHandler();
    }

    while ( true )
    {
        //LED_Toggle();
        //SYSTICK_DelayMs(2000);

        /* call touch process function */
        touch_process();

        if(measurement_done_touch == 1u)
        {
            measurement_done_touch = 0u;
            // process touch data

            uint8_t key_status = 0u;
            key_status = get_sensor_state(0) & KEY_TOUCHED_MASK;
            if (0u != key_status && 0u == last_key_status) {
                //Touch detect
                LED_Toggle();
            }

            last_key_status = key_status;
        }
    }

    /* Execution should not come here during normal operation */
    return ( EXIT_FAILURE );
}

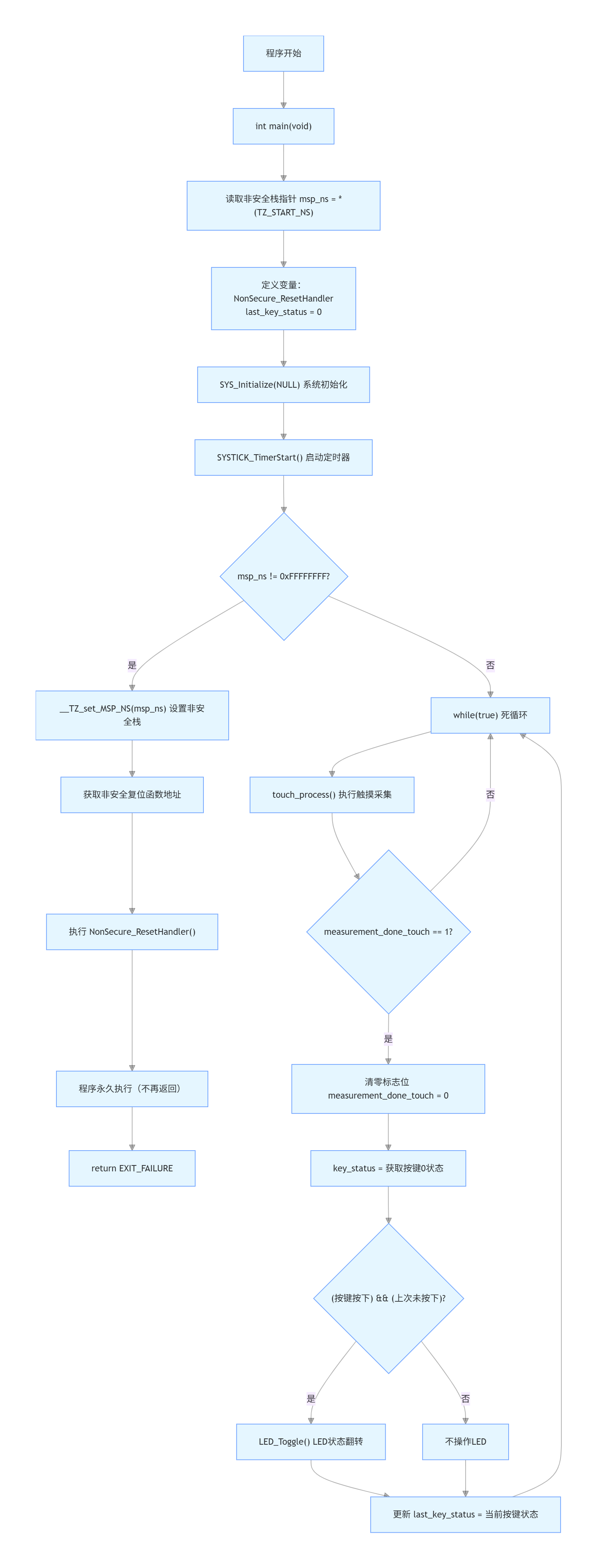

软件流程图

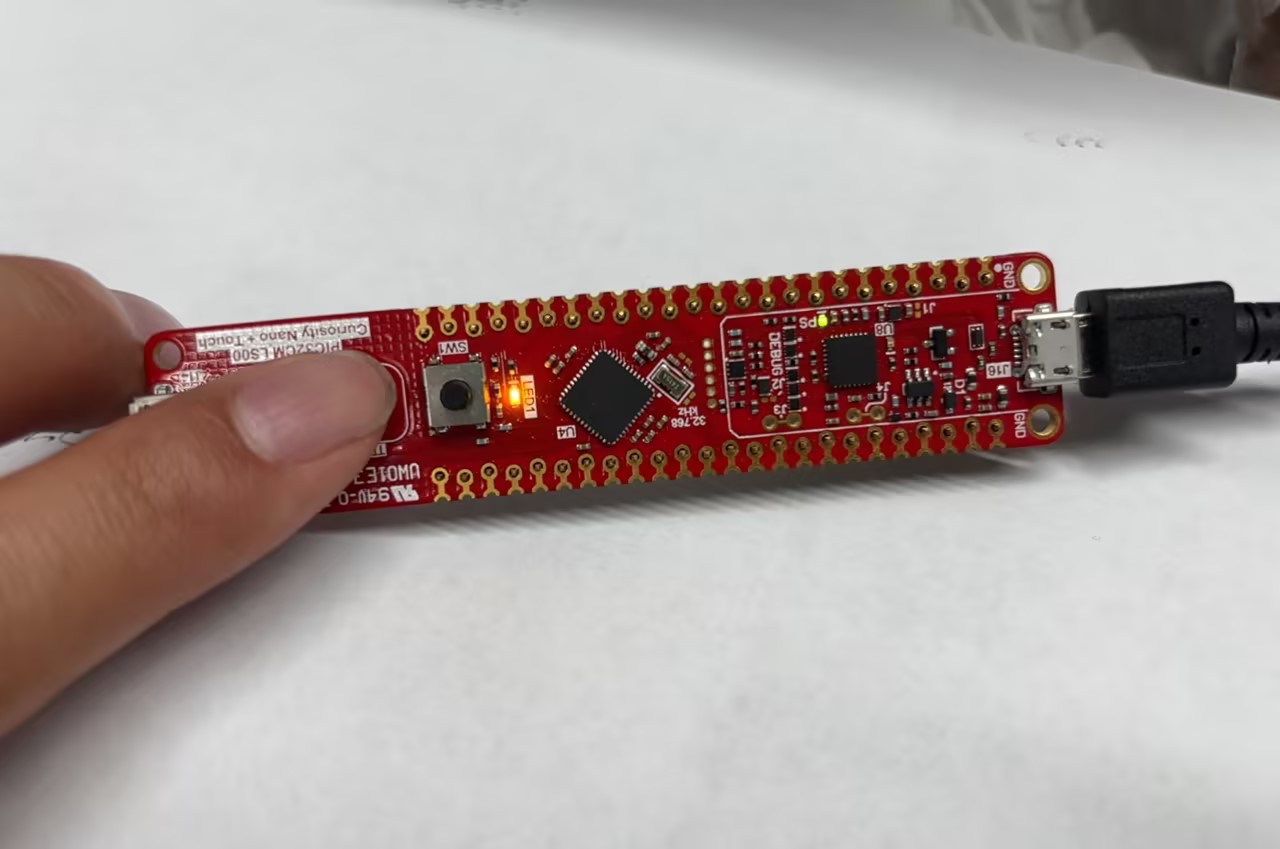

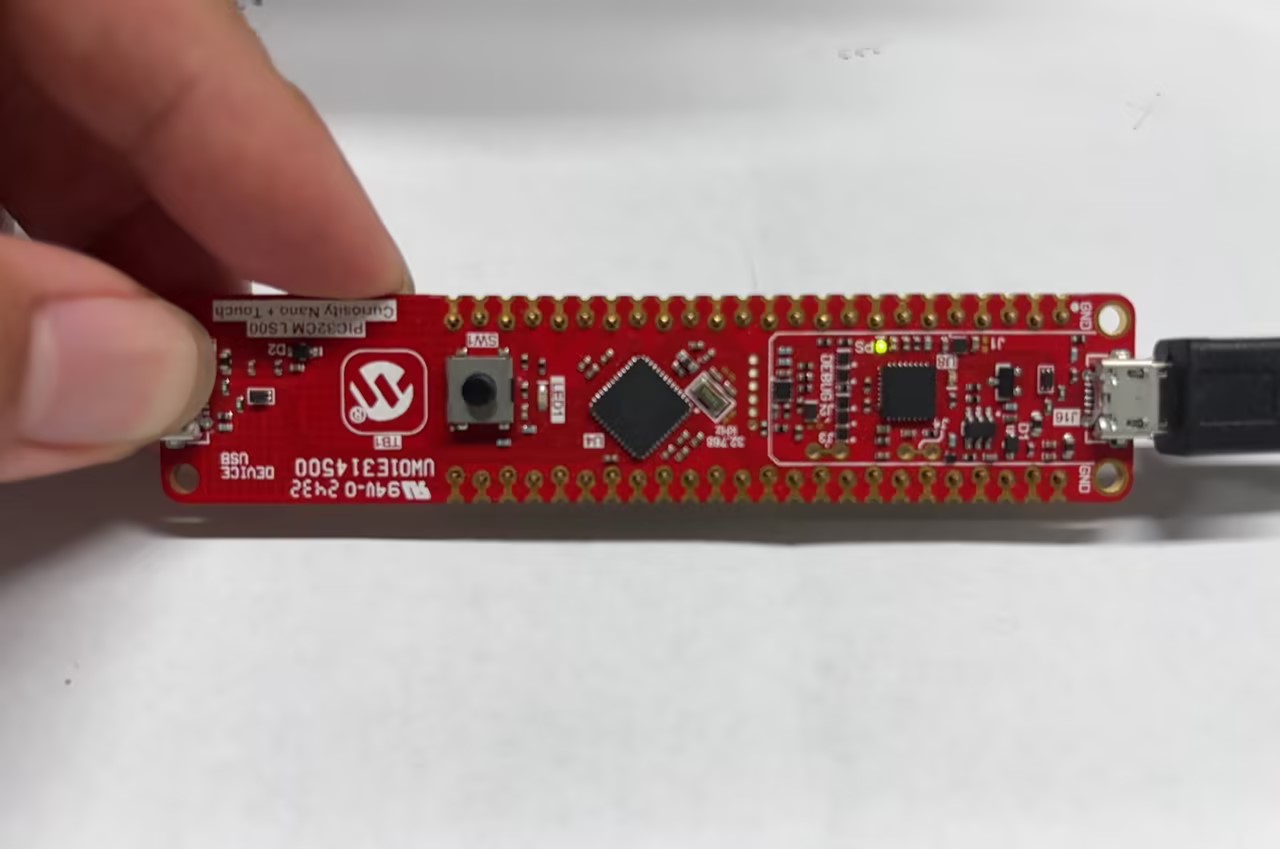

触摸亮灯图片

再次触摸灭灯图片

至此已完成基础任务

接下来研究进阶任务实现PWM调光

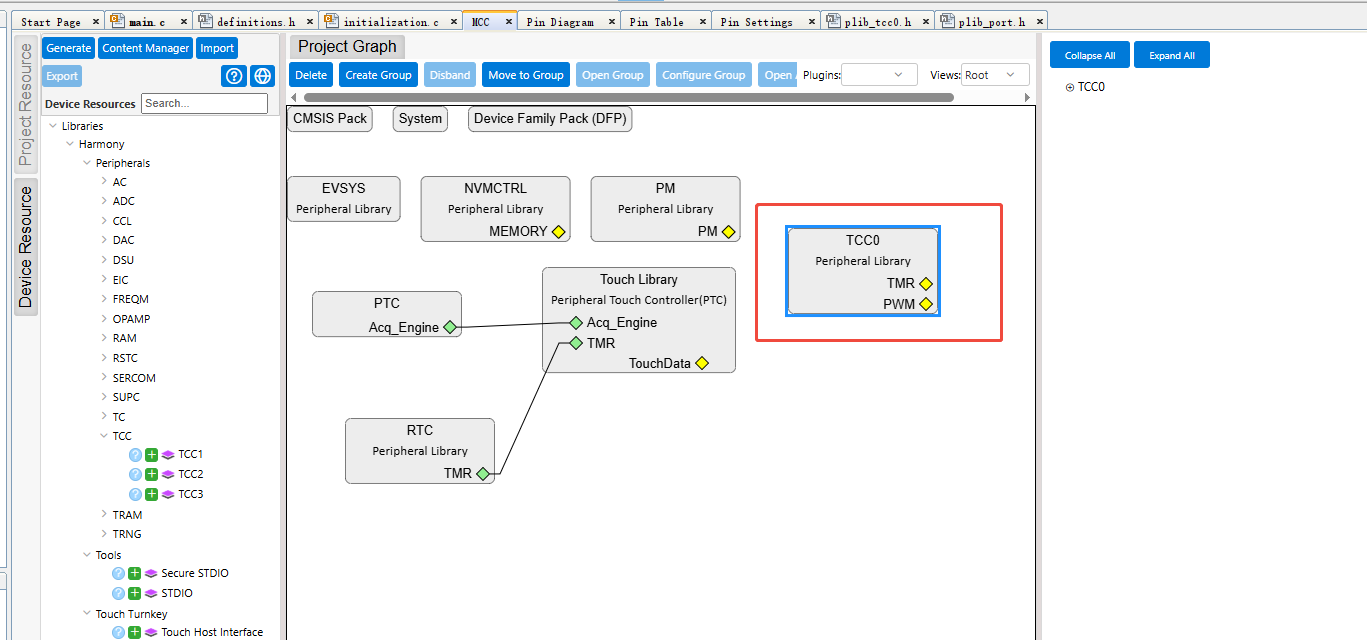

要想完成pwm调光,需要添加TCC0模块

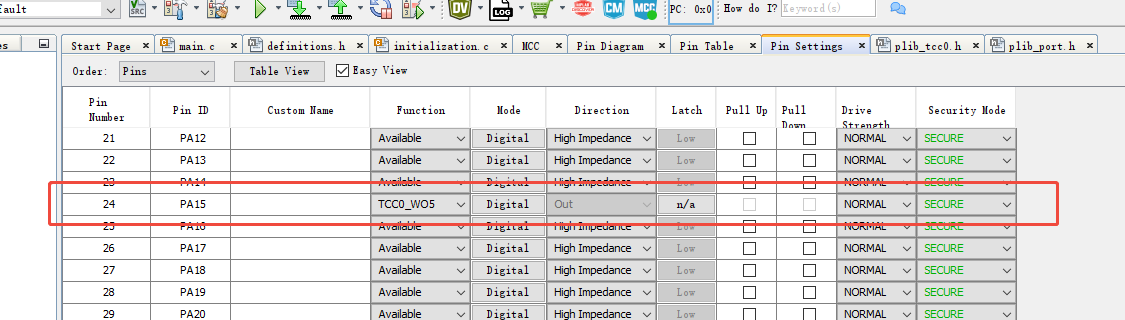

更新led引脚配置


上代码

#include <stddef.h>                     // Defines NULL
#include <stdbool.h>                    // Defines true
#include <stdlib.h>                     // Defines EXIT_FAILURE
#include "definitions.h"                // SYS function prototypes

/* typedef for non-secure callback functions */
typedef void (*funcptr_void) (void) __attribute__((cmse_nonsecure_call));

/* Duty cycle increment value */
#define DUTY_INCREMENT     10U      // 亮度每次增加的值
#define LONG_PRESS_COUNT   10U      // 长按判定阈值（越大需要按越久）

/* 全局变量 */
static uint32_t period;
static uint32_t dutyValue = 0U;
static uint16_t touchPressCount = 0;
static uint8_t led_output_control = 0;  // 0=关闭 1=打开

static uint8_t dutyDir = 1;

void led_value_process(void)
{
    if (dutyDir)
    {
        /* Increment duty cycle values */
        dutyValue += DUTY_INCREMENT;

        if (dutyValue > period)
            dutyDir = 0U;
    }
    else
    {
        /* Decrement duty cycle values */
        dutyValue -= DUTY_INCREMENT;

        if (dutyValue <= 0)
            dutyDir = 1U;
    }
}

// *****************************************************************************
// *****************************************************************************
// Section: Main Entry Point
// *****************************************************************************
// *****************************************************************************

int main ( void )
{
    uint32_t msp_ns = *((uint32_t *)(TZ_START_NS));
    volatile funcptr_void NonSecure_ResetHandler;
    uint8_t last_key_status = 0;

    /* Initialize all modules */
    SYS_Initialize ( NULL );
    SYSTICK_TimerStart();

    /* Read the period */
    period = TCC0_PWM24bitPeriodGet();
    /* Start PWM*/
    TCC0_PWMStart();

    if (msp_ns != 0xFFFFFFFF)
    {
        /* Set non-secure main stack (MSP_NS) */
        __TZ_set_MSP_NS(msp_ns);

        /* Get non-secure reset handler */
        NonSecure_ResetHandler = (funcptr_void)(*((uint32_t *)((TZ_START_NS) + 4U)));

        /* Start non-secure state software application */
        NonSecure_ResetHandler();
    }

    while ( true )
    {
        //LED_Toggle();
        SYSTICK_DelayMs(10);
        /* call touch process function */
        touch_process();

        if(measurement_done_touch == 1u)
        {
            measurement_done_touch = 0u;
            // process touch data

            uint8_t key_status = 0u;
            key_status = get_sensor_state(0) & KEY_TOUCHED_MASK;
            if (0u != key_status) {
                //Touch detect
                if (0u == last_key_status)
                {
                    // short touch
                }
                else
                {
                    // long touch
                    touchPressCount ++;
                    if (touchPressCount > LONG_PRESS_COUNT)
                    {
                        touchPressCount = LONG_PRESS_COUNT;

                        led_value_process();
                    }
                }
            }
            else
            {
                // 按键松开
                if (last_key_status != 0U) {
                    if (touchPressCount < LONG_PRESS_COUNT) {
                        // 短按：切换LED开关
                        led_output_control ^= 1;
                    }
                }
                // 松开后清空计数
                touchPressCount = 0;
            }
            last_key_status = key_status;
        }

        // led control
        if (led_output_control)
        {
            TCC0_PWM24bitDutySet(TCC0_CHANNEL1, dutyValue);
        }
        else
        {
            TCC0_PWM24bitDutySet(TCC0_CHANNEL1, 0);
        }
    }

    /* Execution should not come here during normal operation */
    return ( EXIT_FAILURE );
}

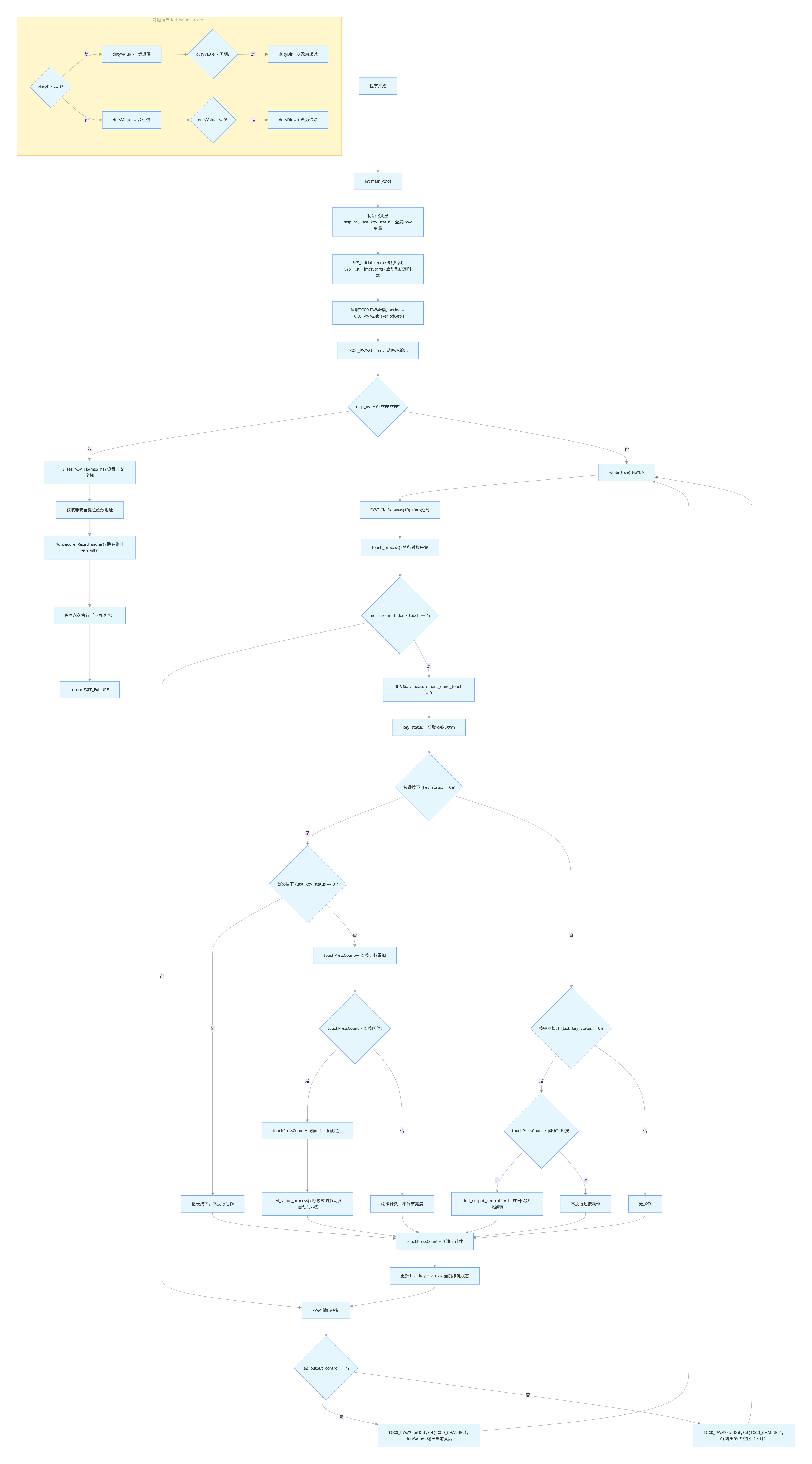

软件流程图

关灯状态

低亮度状态

中亮度状态

高亮度状态

!!!~~~!!!项目中遇到的难题及解决方法!!!~~~!!!

软件ide生成的触摸代码无法直接使用,是没办法直接实现触摸功能的


经过观看其他同仁的bilibili视频偶然发现问题根源

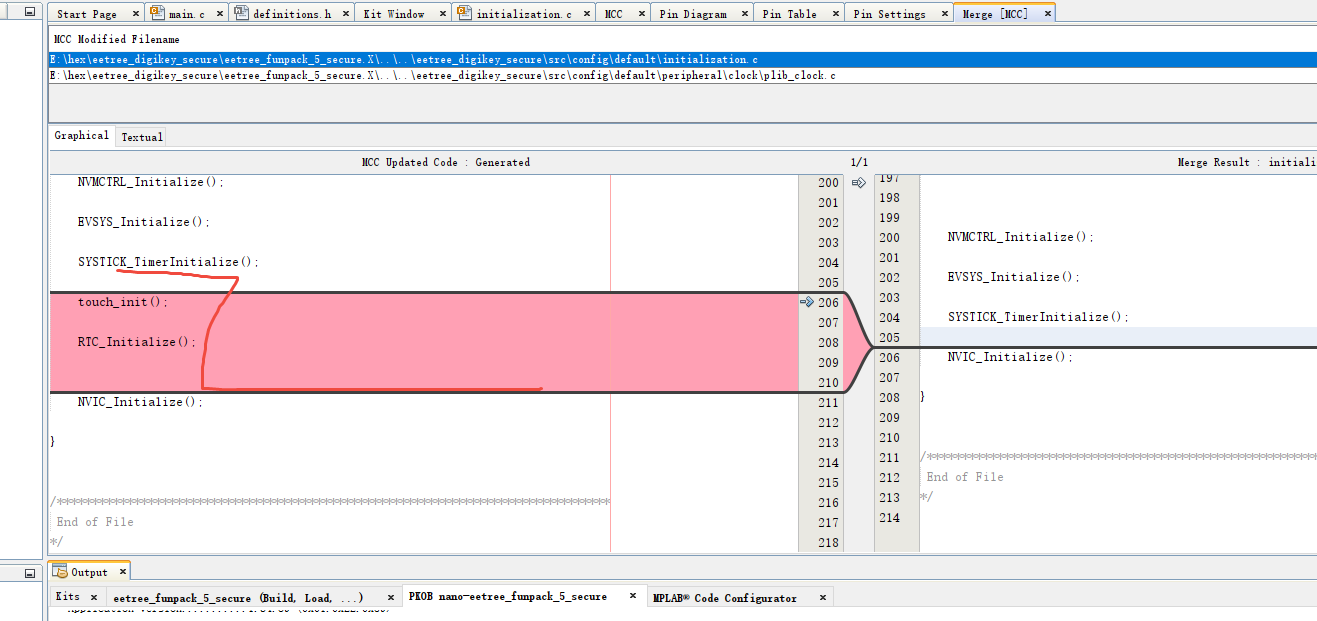

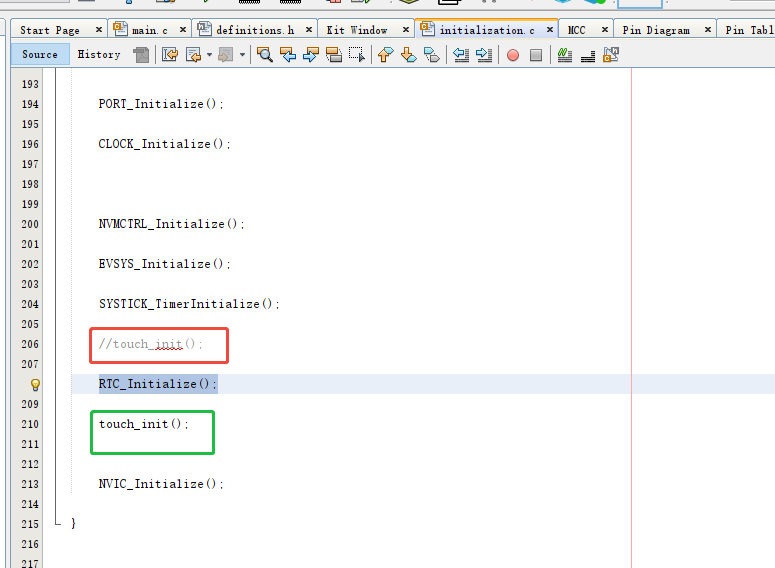

函数touch_init();需要放在RTC_Initialize();之后运行,这样才能保证触摸功能运作良好.

初步猜想可能与触摸模块依赖PTC模块有关,初始化必须讲究先后顺序.

最后正常的顺序应该是这样


这一点还请留意,当然也期待mircrochip后续修复此问题.

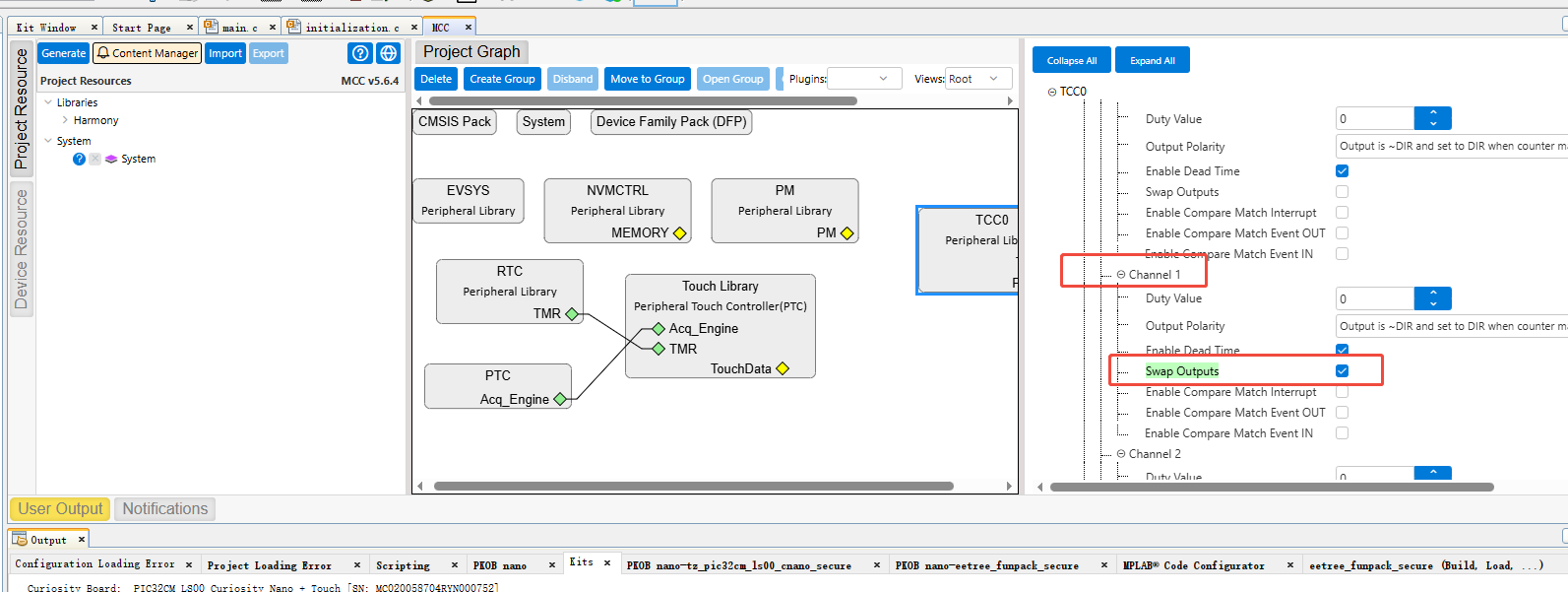

补充说明: tcc0 channel1 输出我这里需要取反才能实现关灯效果

心得体会

通过本次基于 EV41C56A 开发板的触摸输入与 LED 控制项目开发，我不仅熟练掌握了单片机外设的使用方法，更在工程实践、问题解决能力上得到了全面提升，收获颇丰。
在硬件学习方面，我深入了解了 EV41C56A 开发板的触摸按键、GPIO、PWM 等核心硬件的工作原理，明白了电容式触摸按键的检测机制、PWM 调节亮度的底层逻辑，打破了 “只会用软件、不懂硬件” 的局限，建立了软硬件结合的开发思维。
此外，本项目让我感受到了嵌入式技术的实用价值，触摸控制作为无机械磨损的交互方式，在智能家居、消费电子等领域应用广泛。这次项目实践为我后续学习更复杂的嵌入式开发、传感器应用、人机交互项目奠定了坚实的基础。
未来，我将继续深耕嵌入式技术，学习更多外设驱动、通信协议和算法优化，不断提升自己的开发能力，努力将所学知识应用到更多实际项目中。同时，我也会保持严谨认真的学习态度，在实践中积累经验，在解决问题中成长进步，为成为一名优秀的嵌入式开发工程师不懈努力。
本次项目的完成，不仅是对我学习成果的检验，更是我嵌入式学习道路上的重要里程碑。感谢电子森林平台提供的开发板和学习资源，让我能够在实践中快速成长，未来我将继续挑战更有难度的项目，不断突破自我。

另外,目前ai工具可以根据软件代码直接生成流程图,这样极大加快了流程图绘制时间.很是方便.

希望各位多多使用ai辅助软件开发工作.
