一、项目介绍

本次任务使用 EV41C56A 开发评估板MCU实现PWM 输出功能，并控制板子外部的 RGB 三色灯点亮不同颜色。要求使用3路PWM分别控制LED灯的 R/G/B通道。实现至少3种不同颜色的静态显示，PWM频率与分辨率设置合理，低亮度时无明显闪烁。

1.1、硬件介绍

Microchip EV41C56A 开发板简介：

PIC32CM LS00 Curiosity Nano+ Touch Evaluation Kit 是一款专为评估 PIC32CM5164LS00048 微控制器而设计的硬件平台。该套件基于安全且超低功耗的 ARM® Cortex®-M23 内核，集成了丰富的安全功能和触摸控制能力。这款评估套件将安全启动、TrustZone® 技术、加密加速器与增强型触摸控制完美融合，是开发安全触摸应用的理想选择。

关键参数

PIC32CM5164LS00048 ARM® Cortex®-M23 内核微控制器
512KB Flash 存储器，超低功耗设计
安全启动（Secure Boot）+ ARM TrustZone® 技术
集成加密加速器，硬件安全保障
增强型外设触摸控制器（PTC），支持电容式触摸
智能模拟功能：运算放大器、ADC、DAC、模拟比较器
板载调试器，支持 MPLAB X IDE 开发环境
电压范围 1.7V-3.6V，MIC5353 稳压器支持最大 500mA
兼容 Curiosity Nano Base for Click boards™ 扩展
支持 mikroBUS™、Xplained Pro 接口扩展

1.2、任务设计方案

PIC32CM5164LS00有三个16位定时器/计数器（TC）具有高度可配置性，能够作为16位、8位或组合的32位定时器运行，并带有比较/捕获通道。针对高级电机控制和数字电源转换，最多有三个24位控制定时器/计数器（TCC）和一个16位TCC。这些模块支持故障检测、抖动、死区插入和模式生成等功能。总的来说，系统可生成数量可观的PWM输出：每个24位TCC最多可提供8路，另一个可提供4路，每个16位TC可提供2路，为多轴控制或复杂照明模式提供了充足的资源。

本次使用MCU的TC定时器实现PWM输出。使用引脚PA14(TC0-CH0)，PA15(TC0-CH1)，PA20(TC1-CH0)连接RGB LED灯的引脚。通过定时器输出PWM脉冲调节LED灯亮度，实现不同颜色显示。

二、任务实现

下面实现软件编程代码实现PWM输出，使用KEIL开发环境。需要安装MCU的pack开发包。

2.1、软件流程

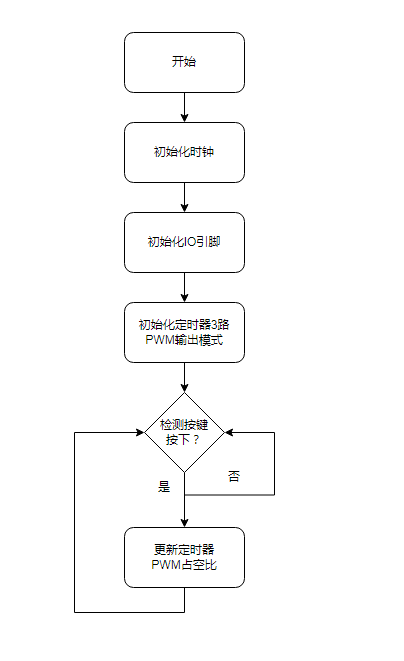

软件代码控制流程如下，通过更新不同的PWM占空比实现不同的RGB颜色显示。

2.2、任务实现过程

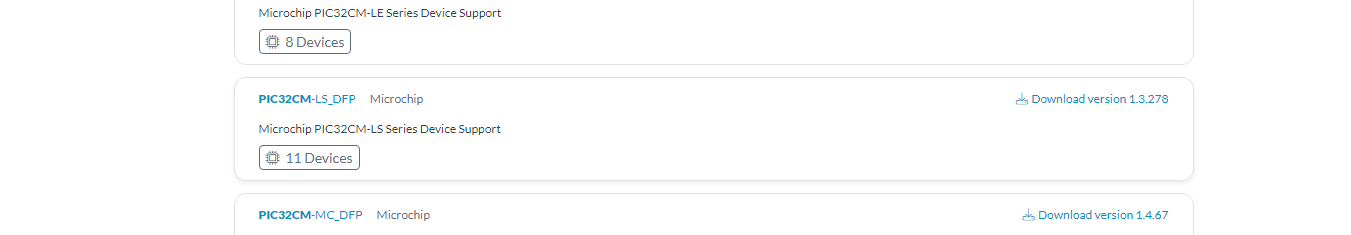

本次通过keil开发环境，首先下载PIC32CM LS00 的pack开发包。

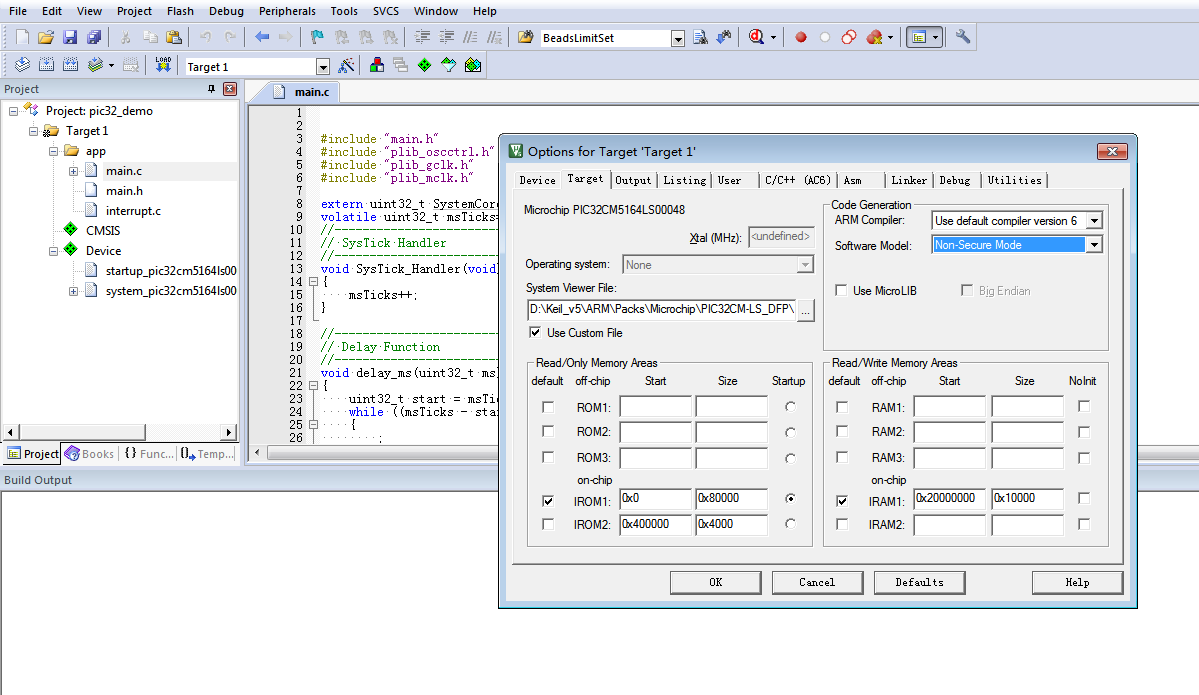

然后新建基于PIC32CM5164LS00048工程。

再就是根据MCU寄存器文档实现外设驱动。

2.3、任务实现代码

下面展示外设驱动代码：

首先是时钟设置，这里设置系统时钟频率为内部16MHz。

//-----------------------------------------------------------------------------
// Clock Configuration
//-----------------------------------------------------------------------------
static void configure_clock(void)
{
    SUPC_REGS->SUPC_VREGPLL |= SUPC_VREGPLL_ENABLE_Msk;
    // 1. 配置 OSC16M 为 16 MHz
    OSCCTRL_REGS->OSCCTRL_OSC16MCTRL = (1 << 1) /* ENABLE */ | (3 << 2) /* FSEL=16M */;
    // 等待 OSC16M 稳定
    while((OSCCTRL_REGS->OSCCTRL_STATUS & OSCCTRL_STATUS_OSC16MRDY_Msk) == 0);
    // 2. 配置 GCLK Generator 1: 输入 OSC16M, 8分频 -> 2 MHz
    GCLK_REGS->GCLK_GENCTRL[1] = (1 << 8) /* GENEN */ | (5 << 0) /* SRC=OSC16M */ |(8 << 16);
    // 等待同步
    while(GCLK_REGS->GCLK_SYNCBUSY & GCLK_SYNCBUSY_GENCTRL1_Msk);

    GCLK_REGS->GCLK_GENCTRL[2] = (1 << 8) /* GENEN */ | (3 << 0) /* SRC=OSCULP32K */;
    // 等待同步
    while(GCLK_REGS->GCLK_SYNCBUSY & GCLK_SYNCBUSY_GENCTRL2_Msk);

    // 3. 将 GCLK Generator 1 连接到 GCLK_FDPLL96M 通道
    GCLK_REGS->GCLK_PCHCTRL[0] = (1 << 6) /* CHEN */ | (1 << 0) /* GEN=1 */; // 注意 PCHCTRL 索引 0 对应 GCLK_FDPLL96M
    // 同样配置 GCLK_FDPLL96M_32K 通道，假设使用 OSCULP32K 作为源（需确认 PCHCTRL 索引 1）
    GCLK_REGS->GCLK_PCHCTRL[1] = (1 << 6) | (2 << 0); // 选择一个合适的 generator，比如 Generator 2 输出 OSCULP32K

    // 4. 配置 PLL 参数
    OSCCTRL_REGS->OSCCTRL_DPLLCTRLB = OSCCTRL_DPLLCTRLB_REFCLK_GCLK | OSCCTRL_DPLLCTRLB_LTIME_8MS_Val | OSCCTRL_DPLLCTRLB_FILTER_LBFILT_Val;  // GCLK_FDPLL96M
    OSCCTRL_REGS->OSCCTRL_DPLLRATIO = OSCCTRL_DPLLRATIO_LDR(47);
    while(OSCCTRL_REGS->OSCCTRL_DPLLSYNCBUSY & OSCCTRL_DPLLSYNCBUSY_DPLLRATIO_Msk);
    // 使能 PLL
    OSCCTRL_REGS->OSCCTRL_DPLLCTRLA = OSCCTRL_DPLLCTRLA_ENABLE_Msk;
    while(OSCCTRL_REGS->OSCCTRL_DPLLSYNCBUSY & OSCCTRL_DPLLSYNCBUSY_ENABLE_Msk);
    while(!(OSCCTRL_REGS->OSCCTRL_DPLLSTATUS  & OSCCTRL_DPLLSTATUS_LOCK_Msk));

//    // 5. 增加 Flash Wait States（根据 96MHz 查表）
//    NVMCTRL_REGS->NVMCTRL_CTRLB = NVMCTRL_CTRLB_RWS(3); // 例如 3 wait states

//    // 6. 提升性能等级到 PL2
//    PM->PLCFG.bit.PLSEL = 2;
//    while(PM->INTFLAG.bit.PLRDY == 0); // 等待电压稳定

//    // 7. 切换主时钟到 PLL (GENCTRL0)
//    GCLK->GENCTRL0.reg = (1 << 8) /* GENEN */ | (8 << 0) /* SRC=FDPLL96M */ /* 不分频 */;
//    while(GCLK->SYNCBUSY.bit.GENCTRL0);

    SystemCoreClock = 16000000;

//    // SERCOM1 clock (USART)
//    GCLK_SetGeneratorSource(GCLK_GENERATOR_1, GCLK_SRC_OSCHF);
//    GCLK_SetDivisionParameters(GCLK_GENERATOR_1, 6, GCLK_DIVISION_INTEGER, 0);
//    GCLK_GeneratorEnable(GCLK_GENERATOR_1);
//    GCLK_SetPeripheralChannelGenSrc(GCLK_PCHCCTRL_8, GCLK_GENERATOR_1);
//    GCLK_EnablePeripheralChannel(GCLK_PCHCCTRL_8);

//    MCLK_EnableAPBCClock(MCLK_APBC_SERCOM1);
}

再就是IO端口功能配置：

#define GPIO_PINS_PER_GROUP    (32U)
#define GPIO_MAX_PINS          (GPIO_PINS_PER_GROUP * (uint32_t)PORT_GROUP_NUMBER)

#define PIN_IS_AVAILABLE(pin)  ((uint32_t)(pin) < (uint32_t)GPIO_MAX_PINS)
#define PIN_MASK(pin)          (1UL << ((uint32_t)(pin) % GPIO_PINS_PER_GROUP))
#define PIN_GROUP(pin)         ((uint32_t)(pin) / GPIO_PINS_PER_GROUP)
#define PIN_INDEX(pin)         ((uint32_t)(pin) % GPIO_PINS_PER_GROUP)

int pinPeripheral( uint32_t ulPin, EPioType ulPeripheral )
{
    uint32_t mux_reg_n;
    if(!PIN_IS_AVAILABLE(ulPin)) return -1;
    switch ( ulPeripheral )
    {
        case PIO_DIGITAL:
        case PIO_INPUT:
        case PIO_INPUT_PULLUP:
        case PIO_OUTPUT:
            // Disable peripheral muxing, done in pinMode
            // Configure pin mode, if requested
            if ( ulPeripheral == PIO_INPUT )
            {
                PORT_SEC_REGS->GROUP[PIN_GROUP(ulPin)].PORT_DIRCLR = PIN_MASK(ulPin);
                PORT_SEC_REGS->GROUP[PIN_GROUP(ulPin)].PORT_PINCFG[PIN_INDEX(ulPin)] = 0x02U;
                PORT_SEC_REGS->GROUP[PIN_GROUP(ulPin)].PORT_OUTSET = PIN_MASK(ulPin);
            }else
            {
                if ( ulPeripheral == PIO_INPUT_PULLUP )
                {
                    PORT_SEC_REGS->GROUP[PIN_GROUP(ulPin)].PORT_DIRCLR = PIN_MASK(ulPin);
                    PORT_SEC_REGS->GROUP[PIN_GROUP(ulPin)].PORT_PINCFG[PIN_INDEX(ulPin)] = 0x06U;
                    PORT_SEC_REGS->GROUP[PIN_GROUP(ulPin)].PORT_OUTSET = PIN_MASK(ulPin);
                }
                else
                {
                    if ( ulPeripheral == PIO_OUTPUT )
                    {
                        PORT_SEC_REGS->GROUP[PIN_GROUP(ulPin)].PORT_DIRSET = PIN_MASK(ulPin);
                        PORT_SEC_REGS->GROUP[PIN_GROUP(ulPin)].PORT_PINCFG[PIN_INDEX(ulPin)] = 0x44U;
                        PORT_SEC_REGS->GROUP[PIN_GROUP(ulPin)].PORT_OUTSET = PIN_MASK(ulPin);
                    }else
                    {
                        PORT_SEC_REGS->GROUP[PIN_GROUP(ulPin)].PORT_DIRSET = PIN_MASK(ulPin);
                        PORT_SEC_REGS->GROUP[PIN_GROUP(ulPin)].PORT_PINCFG[PIN_INDEX(ulPin)] = 0x06U;
                        PORT_SEC_REGS->GROUP[PIN_GROUP(ulPin)].PORT_OUTSET = PIN_MASK(ulPin);
                    }
                }
            }
            break ;

        case PIO_EXTINT:
        case PIO_ANALOG:
        case PIO_SERCOM:
        case PIO_SERCOM_ALT:
        case PIO_TIMER:
        case PIO_TIMER_ALT:

        case PIO_COM:
        case PIO_AC_CLK:
        case PIO_CCL:
        case PIO_TCC:
        case PIO_I2S:

            mux_reg_n = PIN_INDEX(ulPin) >> 1;
            PORT_SEC_REGS->GROUP[PIN_GROUP(ulPin)].PORT_PINCFG[PIN_INDEX(ulPin)] |= PORT_PINCFG_PMUXEN_Msk;
            if(((PIN_INDEX(ulPin)) & 0x1U) == 0U)
            {
                PORT_SEC_REGS->GROUP[PIN_GROUP(ulPin)].PORT_PMUX[mux_reg_n] = (PORT_SEC_REGS->GROUP[PIN_GROUP(ulPin)].PORT_PMUX[mux_reg_n] & ~PORT_PMUX_PMUXE_Msk)
                                                                        | ((uint8_t)ulPeripheral << PORT_PMUX_PMUXE_Pos);
            }
            else
            {
                PORT_SEC_REGS->GROUP[PIN_GROUP(ulPin)].PORT_PMUX[mux_reg_n] = (PORT_SEC_REGS->GROUP[PIN_GROUP(ulPin)].PORT_PMUX[mux_reg_n] & ~PORT_PMUX_PMUXO_Msk)
                                                                        | ((uint8_t)ulPeripheral << PORT_PMUX_PMUXO_Pos);
            }
            break ;
        case PIO_NOT_A_PIN:
            return -1 ;
        break ;
    }
    return 0 ;
}

void digitalWrite( uint32_t ulPin, int32_t ulVal )
{
    // Handle the case the pin isn't usable as PIO
    if(!PIN_IS_AVAILABLE(ulPin)) return ;

    if ((PORT_SEC_REGS->GROUP[PIN_GROUP(ulPin)].PORT_DIRSET & PIN_MASK(ulPin)) == 0 )
    {
        // the pin is not an output, disable pull-up if val is LOW, otherwise enable pull-up
        if(ulVal == 0)      PORT_SEC_REGS->GROUP[PIN_GROUP(ulPin)].PORT_PINCFG[PIN_INDEX(ulPin)] &= ~0x04;
        else if(ulVal > 0)  PORT_SEC_REGS->GROUP[PIN_GROUP(ulPin)].PORT_PINCFG[PIN_INDEX(ulPin)] |=  0x04;
    }

    if( ulVal == 0 )
    {
        PORT_SEC_REGS->GROUP[PIN_GROUP(ulPin)].PORT_OUTCLR = PIN_MASK(ulPin);
    }else if( ulVal > 0 )
    {
        PORT_SEC_REGS->GROUP[PIN_GROUP(ulPin)].PORT_OUTSET = PIN_MASK(ulPin);
    }else
    {
        PORT_SEC_REGS->GROUP[PIN_GROUP(ulPin)].PORT_OUTTGL = PIN_MASK(ulPin);
    }
    return ;
}

int digitalRead( uint32_t ulPin )
{
    // Handle the case the pin isn't usable as PIO
    if(!PIN_IS_AVAILABLE(ulPin)) return 0;

    if ( (PORT_SEC_REGS->GROUP[PIN_GROUP(ulPin)].PORT_IN & PIN_MASK(ulPin)) != 0 )
    {
        return 1;
    }
    return 0 ;
}

最后就是定时器PWM输出配置：

// -- Configure TC
void ConfigurePWM(tc_registers_t* TCx,uint8_t tcChannel,uint32_t value)
{
    GCLK_REGS->GCLK_PCHCTRL[23] = GCLK_PCHCTRL_GEN_GCLK1_Val | GCLK_PCHCTRL_CHEN_Msk; //TC0\TC1 use clock generator 0
    GCLK_REGS->GCLK_PCHCTRL[24] = GCLK_PCHCTRL_GEN_GCLK1_Val | GCLK_PCHCTRL_CHEN_Msk; //TC2 use clock generator 0

    //reset
//    TCx->COUNT8.TC_CTRLA |= TC_CTRLA_SWRST_Msk;
//    while (TCx->COUNT8.TC_SYNCBUSY & TC_SYNCBUSY_SWRST_Msk);

    // Disable TCx
    TCx->COUNT8.TC_CTRLA &= ~TC_CTRLA_ENABLE_Msk;
    while (TCx->COUNT8.TC_SYNCBUSY & TC_SYNCBUSY_ENABLE_Msk);
    // Set Timer counter Mode to 8 bits, normal PWM, prescaler 1/256
    TCx->COUNT8.TC_CTRLA = TC_CTRLA_MODE_COUNT8 | TC_CTRLA_PRESCALER_DIV1;
    TCx->COUNT8.TC_WAVE  = TC_WAVE_WAVEGEN_NPWM;
    while (TCx->COUNT8.TC_SYNCBUSY & TC_SYNCBUSY_CC0_Msk);
    // Set the initial value
    TCx->COUNT8.TC_CC[tcChannel] = (uint8_t) value;
    while (TCx->COUNT8.TC_SYNCBUSY & TC_SYNCBUSY_CC0_Msk);
    // Set PER to maximum counter value (resolution : 0xFF)
    TCx->COUNT8.TC_PER = 0xff;   //f=2000KHz / 200 = 10KHz
    while (TCx->COUNT8.TC_SYNCBUSY & TC_SYNCBUSY_PER_Msk);
    TCx->COUNT8.TC_DRVCTRL  = 0X03;
    // Enable TCx
    TCx->COUNT8.TC_CTRLA |= TC_CTRLA_ENABLE_Msk;
    while (TCx->COUNT8.TC_SYNCBUSY  & TC_SYNCBUSY_ENABLE_Msk);

}

main主函数代码如下，通过按键可以改变PWM占空比输出。

int main(void)
{
    uint8_t ledlight;

    // System Initialization
    configure_clock();
    SysTick_Config(SystemCoreClock / 1000);
    //PORT_SEC_REGS->GROUP[0].PORT_DIRSET = 0x01ul<<15;

    pinPeripheral(23,PIO_INPUT);


    pinPeripheral(15,PIO_TIMER);
    pinPeripheral(14,PIO_TIMER);
    pinPeripheral(20,PIO_TIMER);

    ConfigurePWM(TC0_REGS,1,50);
    ConfigurePWM(TC0_REGS,0,50);
    ConfigurePWM(TC1_REGS,0,50);
    while(1)
    {
        delay_ms(30);
        if(!digitalRead(23))
        {
            ledlight ++;
            ConfigurePWM(TC0_REGS,1,Point2ColorTable[ledlight]>>16);
            ConfigurePWM(TC0_REGS,0,Point2ColorTable[ledlight]>>8);
            ConfigurePWM(TC1_REGS,0,Point2ColorTable[ledlight]);
        }

        //PORT_SEC_REGS->GROUP[0].PORT_OUTTGL = 0x01ul<<15;
        //digitalWrite(15,-1);
    }
}

最终编译下载就可以实现PWM输出控制LED颜色亮度了。

三、功能展示

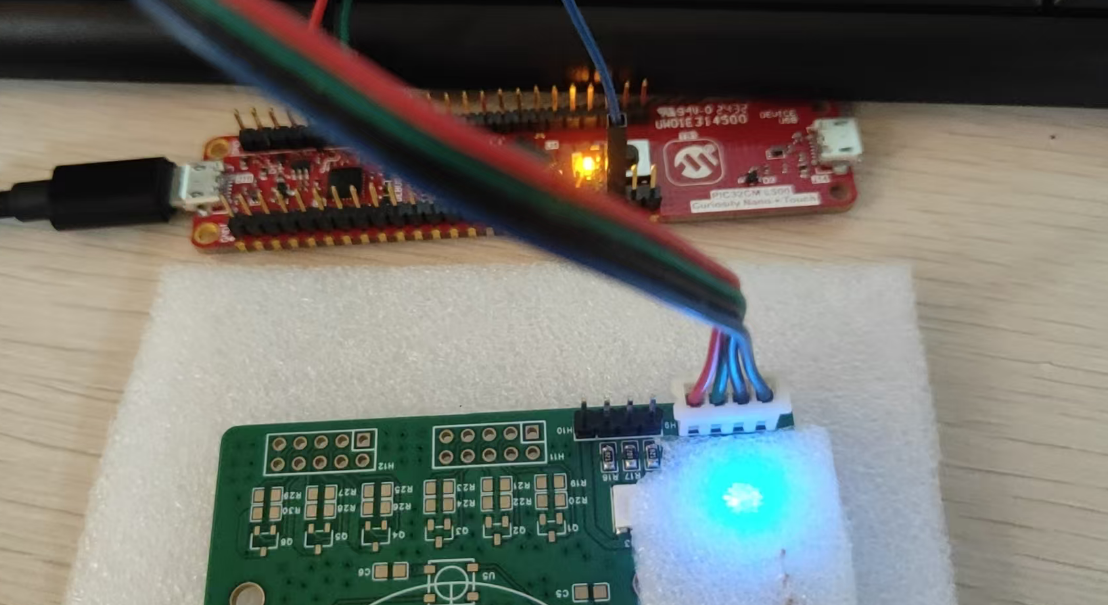

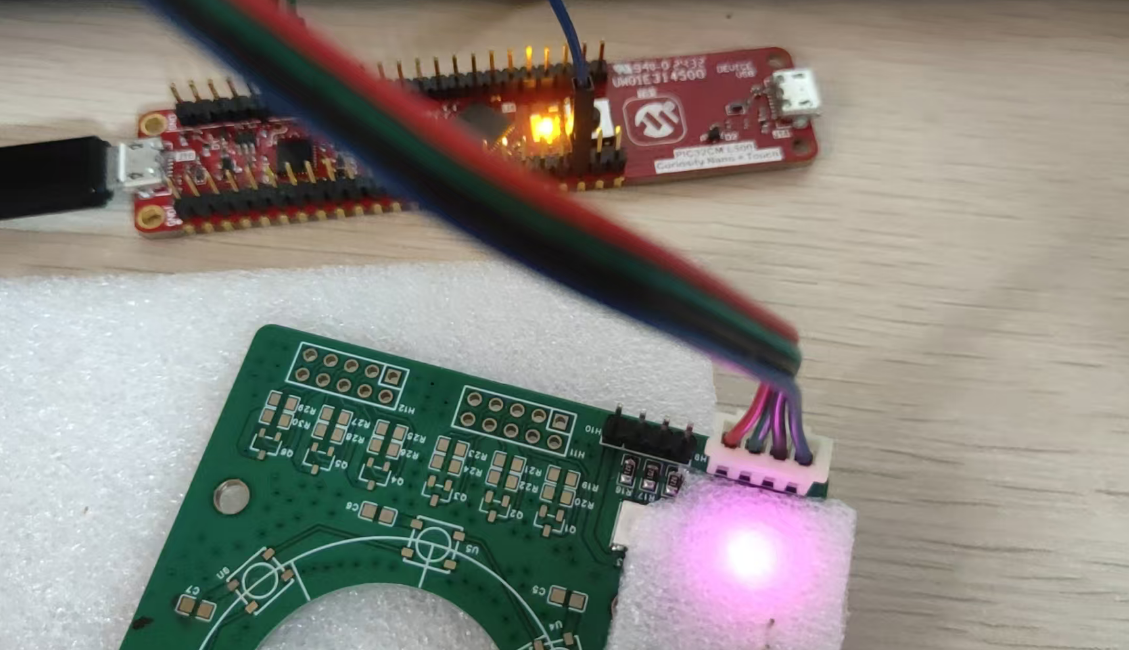

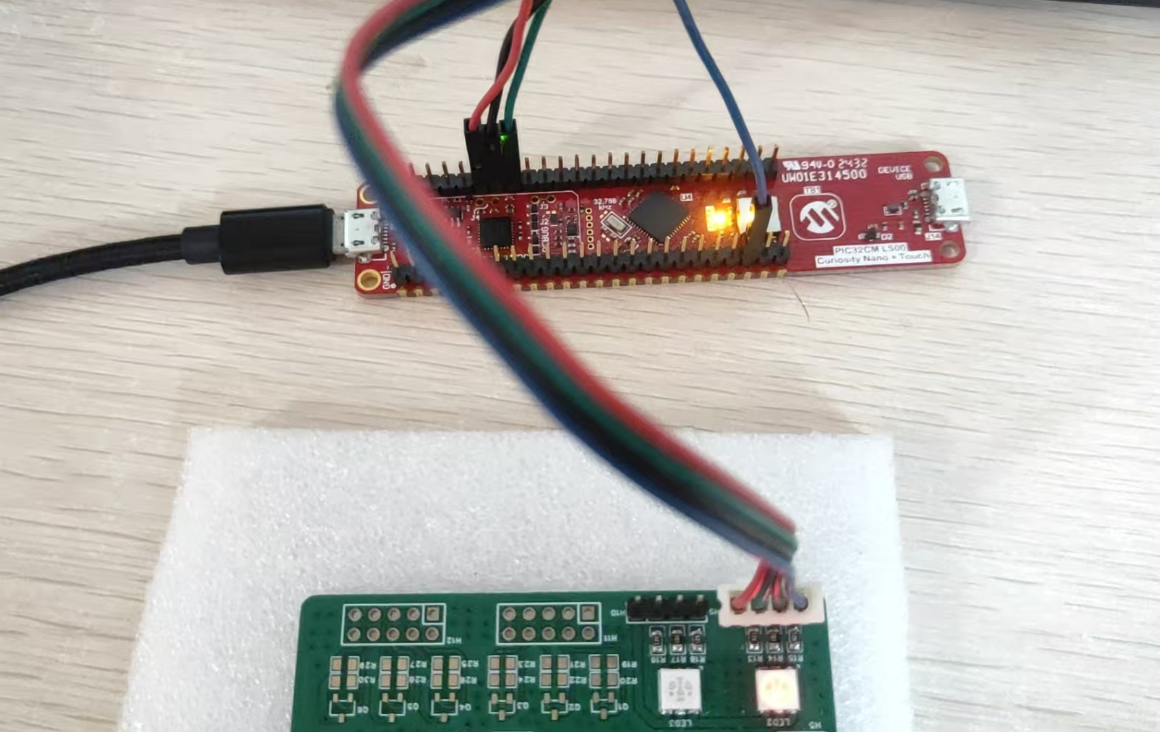

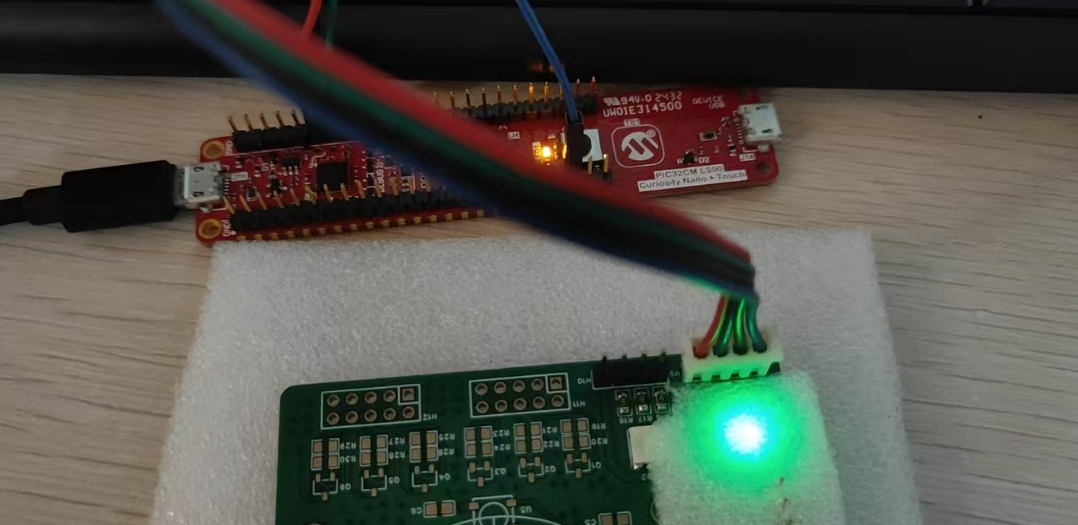

下面展示实物连接图：

四、总结

非常高兴能参加这个活动。本次活动主要学习了MicroChip的PIC32CM LS00系列MCU的keil开发环境的搭建和应用，以及PIC32CM LS00系列的GPIO，定时器PWM等外设的应用。
