EV41C56A 触摸输入与无级调光 LED 控制系统设计报告

一、 项目介绍

触摸输入与LED控制

功能要求：

1. 通过 PWM 控制 LED 亮度
2. 短按：LED 开 / 关
3. 长按：连续调节亮度，并按照【亮度从“灭 → 最亮”线性变化；当到达最亮后，保持长按可实现“最亮 → 灭”反向变化】的逻辑循环
4. 亮度变化过程应平滑（无明显闪烁或跳变）

系统需精确区分用户的“短按”与“长按”操作：

1. 短按控制：实现板载 LED 的状态翻转（即单次触摸开启，再次触摸关闭）。
2. 长按调光：在长按状态下，通过脉宽调制（PWM）技术对 LED 进行无级调光，亮度按照“灭 → 最亮 → 灭”的逻辑线性循环变化；用户在任意亮度松手，系统需锁定并记忆当前亮度，以便下一次开启时恢复。

本报告将详细阐述该系统的硬件基础、非阻塞式软件架构设计、状态机逻辑以及在开发过程中遇到的技术难点与解决方案。

二、 使用到的硬件介绍

本项目的硬件架构较为精简，主要依托 EV41C56A 开发板的板载资源，无需额外搭建外围电路，核心硬件模块如下：

1. 主控 MCU (Microchip 32-bit MCU)： EV41C56A 搭载了支持 TrustZone 技术的 32 位微控制器。该芯片具备高效的指令集与丰富的外设资源，能够在极低功耗下维持系统的实时性。其内核性能足以支撑高频的定时器中断（用于软件 PWM 生成）以及底层的触摸扫描算法。
2. 外设触摸控制器（PTC - Peripheral Touch Controller）： PTC 是 Microchip 芯片内置的专用硬件模块，用于执行高精度的电容触摸测量。与传统的软件轮询充放电方案不同，PTC 能够在硬件层面自动完成自电容/互电容的采集、基线跟踪以及环境噪声抑制，极大降低了 CPU 的开销。本项目使用了板载的 Sensor 0 通道作为输入捕获端。

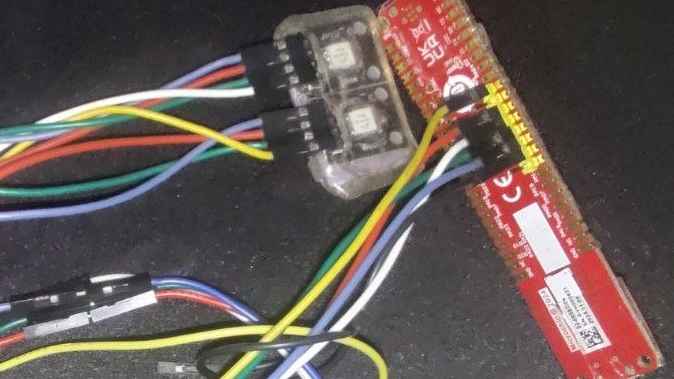

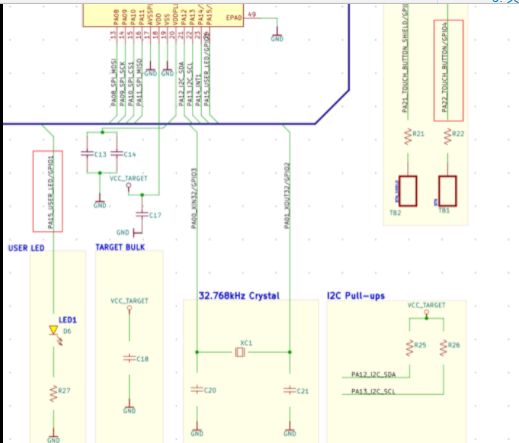

3. 板载 LED 与 GPIO 输出（PA15）： 系统通过主控引脚（PA15）直接驱动板载 LED。由于该引脚在硬件上未直接映射至 MCU 的硬件 PWM 外设，因此本项目采用通用定时器（TC0）结合 GPIO 翻转的方式，通过软件实现 PWM 波形的输出，以达到调节平均电流、控制亮度的目的。

三、 方案框图和项目设计思路介绍

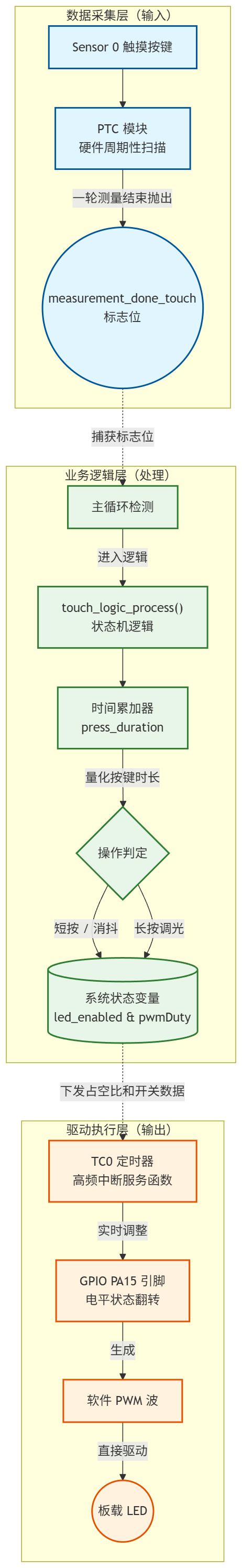

1. 系统软硬件总体方案框图

系统采用分层与模块化的设计思想，数据流向清晰，主要分为三个核心模块：

• 数据采集层（输入）：PTC 模块按照设定的周期扫描 Sensor 0 触摸按键。当一次完整的测量周期结束后，PTC 会向应用层抛出 measurement_done_touch 标志位。
• 业务逻辑层（处理）：主循环捕获到测量完成标志后，进入状态机逻辑 touch_logic_process()。该层利用时间累加器（press_duration）对按键时长进行量化，判定当前操作属于“消抖/短按”还是“长按”，并据此更新系统状态变量（如 LED 使能标志 led_enabled 与 占空比变量 pwmDuty）。
• 驱动执行层（输出）：TC0 定时器产生高频中断，在中断服务函数内部，根据业务层下发的 pwmDuty 实时调整 PA15 引脚的电平状态，生成驱动 LED 的软件 PWM 波。

2. 非阻塞式架构与状态机设计思路

在嵌入式开发中，处理按键最忌讳使用死循环延时（如 delay()）。若在长按调光期间阻塞 CPU，将导致 PTC 扫描停止，系统失去对触摸释放动作的响应能力。因此，本项目确立了完全非阻塞（Non-blocking）的设计原则：

• 时间切片（Time Slicing）：依托 QTouch 库的固有扫描周期，将每一次 measurement_done_touch 视为一个固定的时间滴答（Tick）。
• 状态机（State Machine）：系统在“空闲”、“按下计时”、“长按调光”、“按键释放”四个状态之间平滑跃迁。通过设立独立的计数值和状态标志位，主程序每次进入逻辑函数只需执行极少量的条件判断即可退出，将 CPU 资源最高效地分配给底层测量与中断响应。

四、 调试软件介绍、软件流程图及关键代码介绍

1. 调试软件与工具链

本项目基于 Microchip 官方集成开发环境 MPLAB X IDE 进行编译与调试。为提高底层驱动的开发效率，使用了 MPLAB Harmony v3 (MCC) 代码配置器。通过 MCC 的图形化界面，完成了系统时钟树配置、PA15 引脚初始化、TC0 定时器周期设定，并一键集成了 QTouch 模块的底层驱动代码。这使得我能够将主要精力集中于上层应用逻辑的开发。

2. 软件运行流程图

整个系统的执行流程遵循以下时序：

1. 系统初始化：调用 SYS_Initialize 完成硬件与外设的初始化；注册定时器回调函数 pwm_timer_callback 并启动 TC0 定时器；调用 touch_init() 初始化 PTC 模块。
2. 主循环调度 (Super Loop)：
3. • 循环调用 touch_process() 维持 QTouch 库的底层状态更新。
   • 轮询判断标志位 if(measurement_done_touch == 1u)。
   • 条件满足时，清零标志位，执行核心状态机 touch_logic_process()。
3. 状态机判定逻辑：
4. • 按下检测：累加 press_duration。若此时长超过阈值（20），则判定为长按，置位 is_long_pressing，同时按设定的步长（duty_step）递增或递减 pwmDuty。当占空比触及上下限时，对 duty_step 符号取反，实现乒乓调光。
   • 释放检测：当传感器状态变为未触摸，且 press_duration > 0 时，触发释放逻辑。如果此时 is_long_pressing 为假（即按下时间未达到长按阈值），则翻转 led_enabled 状态（短按开关）；最后清零时长变量和长按标志位。
4. 中断异步输出：TC0 定时器在后台高频运行，依据最新的 pwmDuty 决定当前周期的 LED 引脚电平。

3. 关键代码说明

（1）基于定时器中断的软件 PWM 实现

void pwm_timer_callback(TC_TIMER_STATUS status, uintptr_t context)
{
    // 定时器计数器自增，形成 0 到 PWM_PERIOD (200) 的周期循环
    if (++timerCounter >= PWM_PERIOD) {
        timerCounter = 0;
    }
​
    if (!led_enabled) {
        LED_OFF; // 系统处于关闭状态时，强制输出低电平
    } else {
        // PWM 核心：计数值小于占空比阈值时输出有效电平
        (timerCounter < pwmDuty) ? LED_ON : LED_OFF;
    }
}

• 解析：此函数由定时器硬件触发，独立于主循环运行。PWM_PERIOD 定义了 PWM 的分辨率（200级）。通过实时比对 timerCounter 和 pwmDuty，在无专用硬件 PWM 的情况下，实现了高度平滑且不占用 CPU 等待时间的占空比控制。

（2）触摸逻辑控制与状态解耦

void touch_logic_process(void)
{
    uint8_t key_status = get_sensor_state(0) & KEY_TOUCHED_MASK;
    bool is_touched = (key_status != 0u);
​
    if (is_touched) {
        press_duration++; // 触摸维持期间，累加时间
​
        // 长按判定阈值
        if (press_duration > LONG_PRESS_THRESHOLD) {
            is_long_pressing = true; // 锁定状态为长按
            led_enabled = true;      // 调光时强制点亮
​
            pwmDuty += duty_step;    // 动态调整占空比
​
            // 占空比边界限制与反向逻辑
            if (pwmDuty >= PWM_MAX) {
                pwmDuty = PWM_MAX;
                duty_step = -1;
            } else if (pwmDuty <= PWM_MIN) {
                pwmDuty = PWM_MIN;
                duty_step = 1;
            }
        }
    } else {
        // 传感器释放时的结算逻辑
        if (press_duration > 0) {
            // 仅在未触发长按的前提下，才执行短按状态翻转
            if (!is_long_pressing) {
                led_enabled = !led_enabled;
            }
            // 状态机复位
            press_duration = 0;
            is_long_pressing = false;
        }
    }
}

• 解析：本段代码解决了人机交互中的“竞争与冒险”问题。通过引入 is_long_pressing 标志位，成功将“短按松手”与“长按松手”两种状态分离，避免了长按调光结束后松开手指导致 LED 意外关闭的逻辑缺陷。

五、 功能展示图及说明

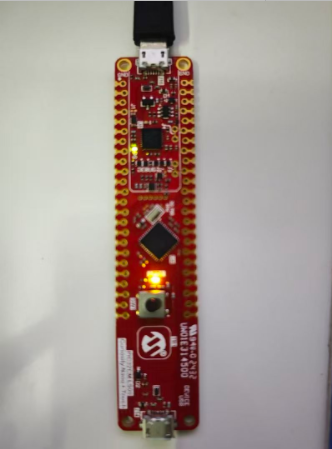

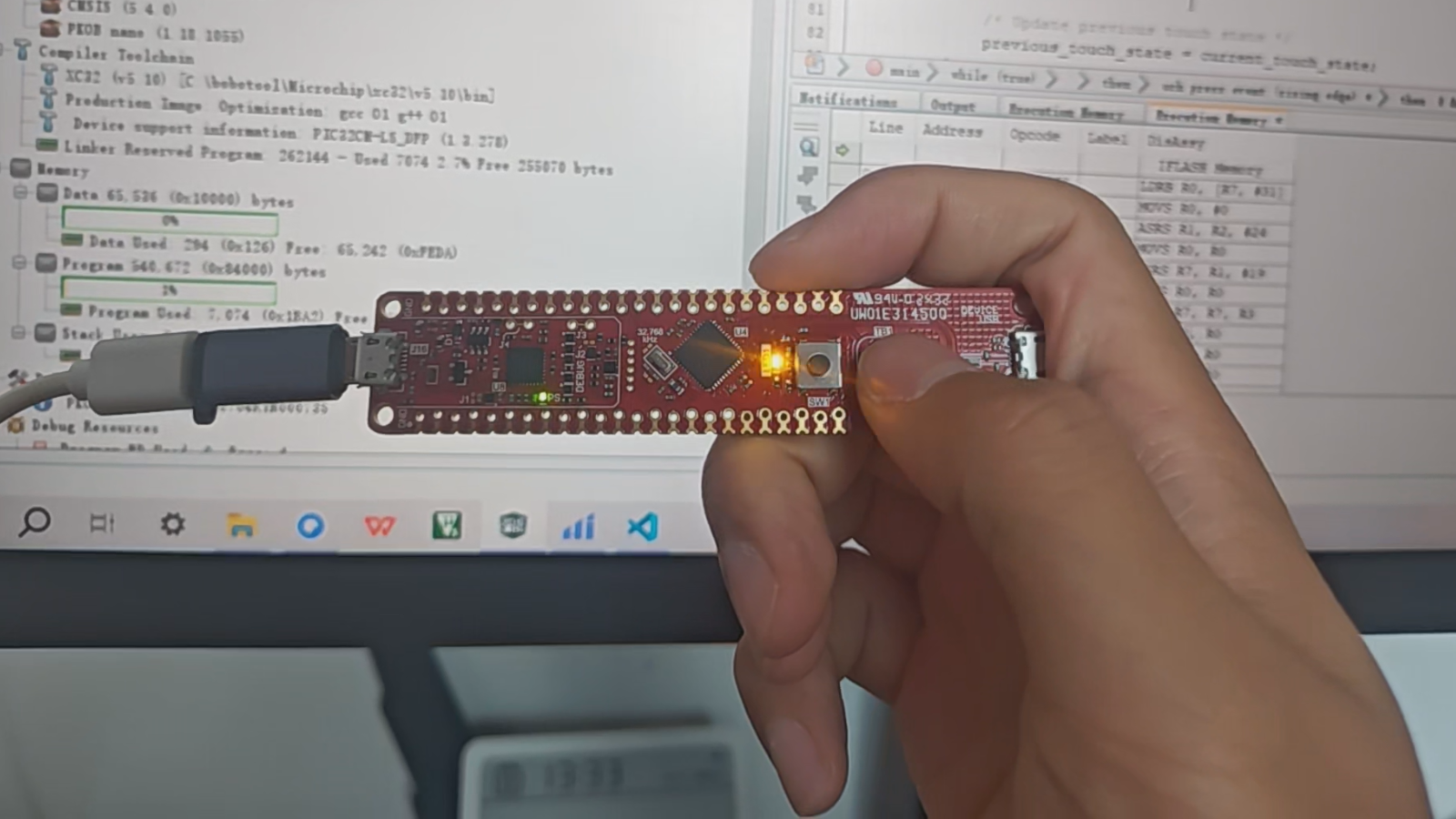

开灯状态

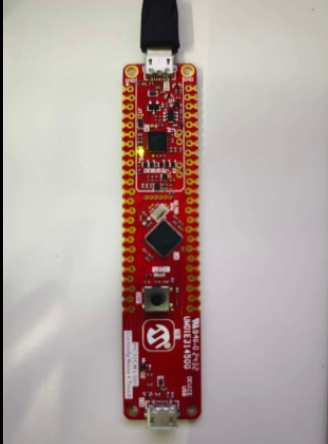

关灯状态

系统上电后，稳定运行并满足以下交互预期：

1. 短按开关功能测试：
2. • 动作：手指轻触 Sensor 0 区域并迅速离开（触摸时间 < 400ms）。
   • 现象：系统精准捕获单次边缘信号。第一次短按，LED 以默认占空比点亮；第二次短按，LED 立即熄灭。多次高频点击，系统响应迅速，未出现状态机紊乱或误触发。
2. 长按调光功能测试：
3. • 动作：手指接触 Sensor 0 区域并保持停留。
   • 现象：系统在判定为长按后，LED 亮度开始呈线性渐变。若初始状态为暗，则逐渐变亮至最高亮度；若手指持续不离开，亮度达到峰值后自动开始平滑变暗。
   • 状态记忆：在亮度渐变的任意时刻移开手指，LED 维持当前亮度不变。随后执行短按关闭，再重新短按开启，LED 依然恢复至上次锁定的亮度。
