基于 PIC32CM LS00 的触摸输入与 LED 控制项目总结报告

一、项目介绍

本项目基于 Microchip Technology 推出的 EV41C56A（PIC32CM LS00 Curiosity Nano+ Touch Evaluation Kit）开发板，完成一个最基础但具有代表性的触摸交互应用：通过板载电容式触摸按键控制 LED 的点亮与熄灭。

项目目标如下：

实现单次触摸 → LED 点亮
再次触摸 → LED 熄灭
确保触摸输入稳定，无误触发
正确初始化触摸模块（PTC）

虽然功能看似简单，但该项目完整覆盖了触摸外设（PTC）、时钟依赖、GPIO 控制以及 Harmony/MCC 工具链的使用，对于初学者理解 Microchip 触摸方案具有较高实践价值。

二、硬件介绍

本项目主要使用以下硬件资源：

1. 主控开发板：EV41C56A

MCU：PIC32CM5164LS00048（基于 ARM Cortex-M23 内核）
内置 PTC（Peripheral Touch Controller）触摸控制器
支持 TrustZone 安全架构
低功耗设计

2. 板载资源

电容触摸按键（连接至 PA22）
LED 指示灯（连接至 PA15）
USB 调试接口（Curiosity Nano）

3. 关键外设说明

PTC（触摸控制器）

PTC 是 Microchip 提供的硬件级电容触摸解决方案，能够实现：

按键（Button）
滑条（Slider）
滚轮（Wheel）

本项目仅使用单个 Button。

RTC（实时时钟）

触摸模块依赖 RTC 作为时间基准（用于采样周期），这一点是本项目调试的关键难点之一。

三、方案设计与整体架构

1. 系统框图

       +----------------------+
       |   PIC32CM MCU        |
       |                      |
       |  +---------------+   |
Touch->|  |   PTC模块     |   |
(PA22) |  +---------------+   |
       |          |           |
       |   touch_process()    |
       |          |           |
       |   get_sensor_state() |
       |          |           |
       |     控制逻辑判断      |
       |          |           |
       |  +---------------+   |
       |  | GPIO控制LED   |   |
       |  +---------------+   |
       |        (PA15)        |
       +----------------------+

2. 设计思路

系统采用典型的“输入-处理-输出”模型：

输入：触摸按键（PTC采样）
处理：触摸状态判断
输出：LED 控制

核心逻辑流程：

初始化系统（包含 RTC + PTC + GPIO）
周期调用 touch_process() 更新触摸状态
读取触摸状态
控制 LED 开关

四、软件设计与开发过程

1. 开发工具

MPLAB X IDE
MPLAB Harmony v3
MCC（Microchip Code Configurator）

2. 软件配置流程

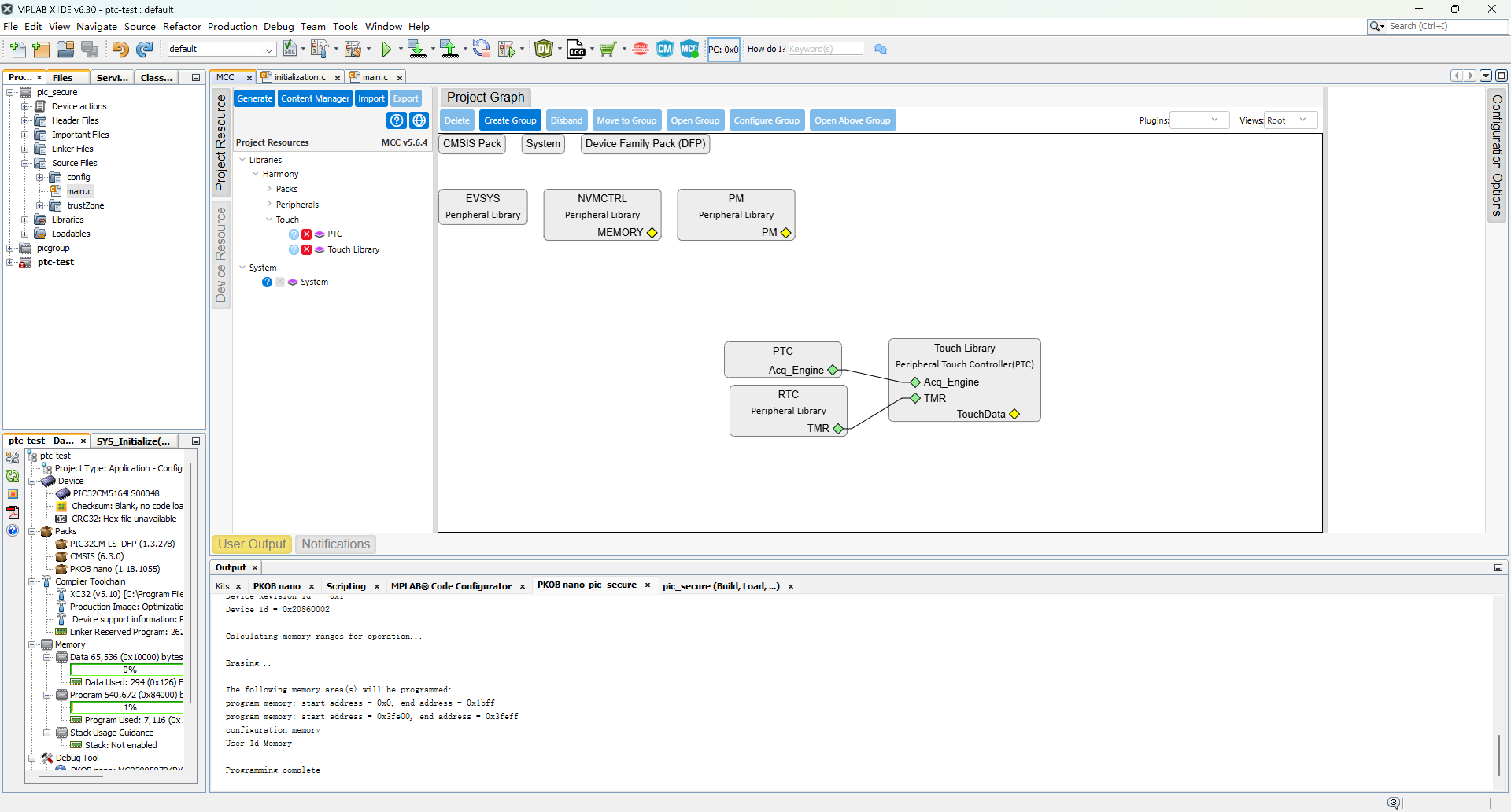

（1）添加 Touch Library

通过 MCC 添加：

选择 Touch Library
启用 Touch Configuration 插件

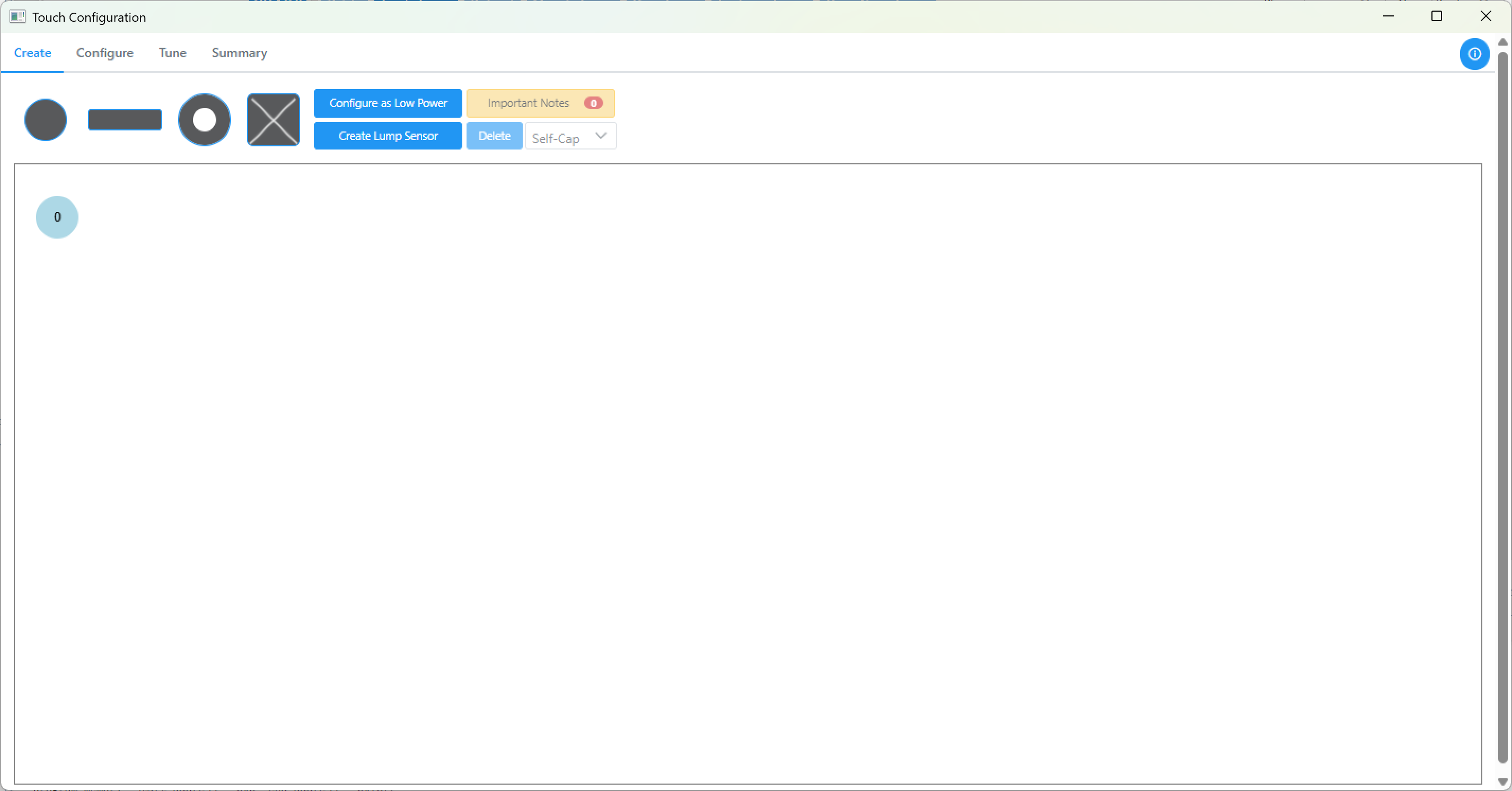

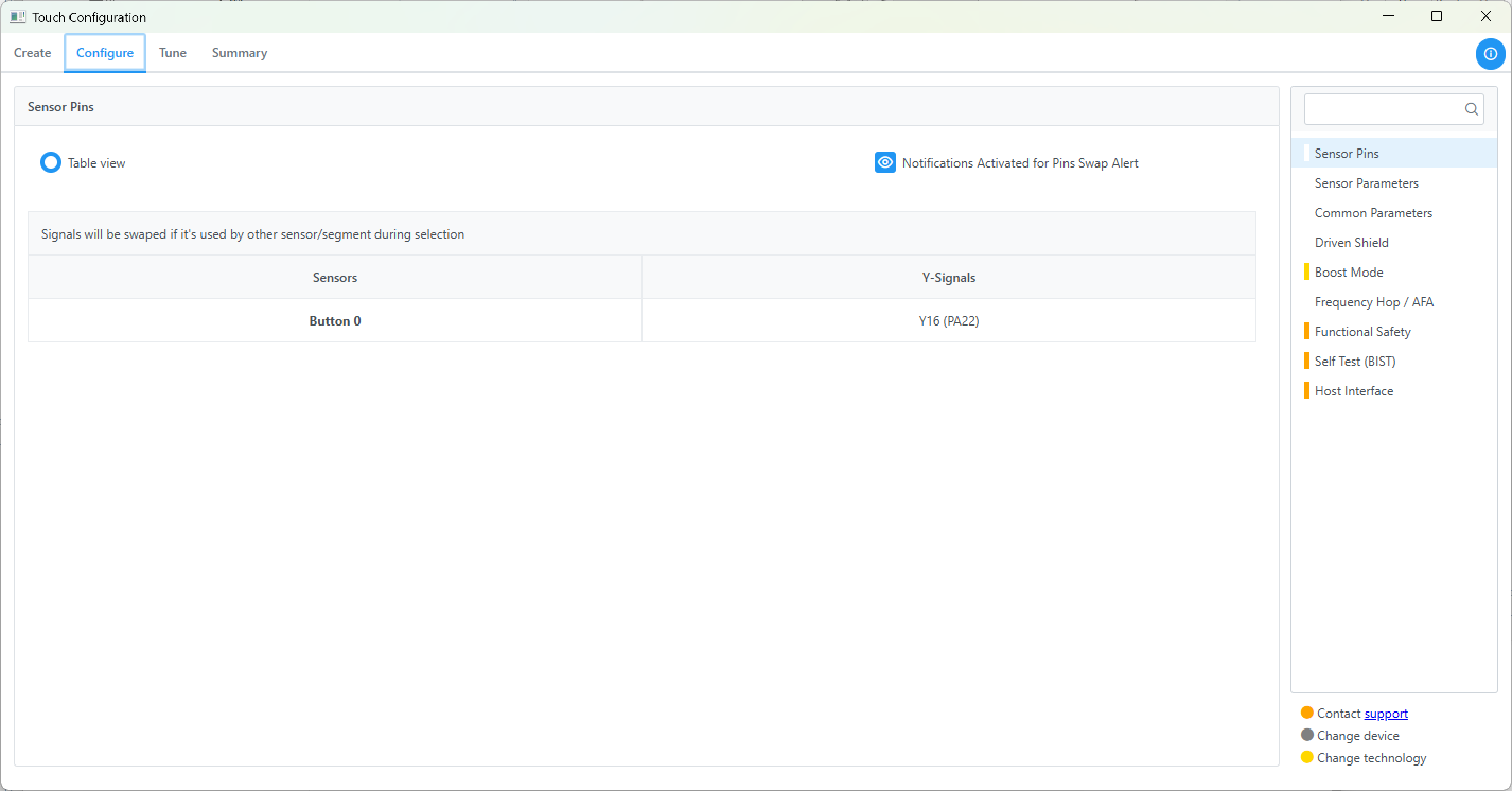

（2）配置触摸按键

类型：Button

引脚：PA22（根据原理图）

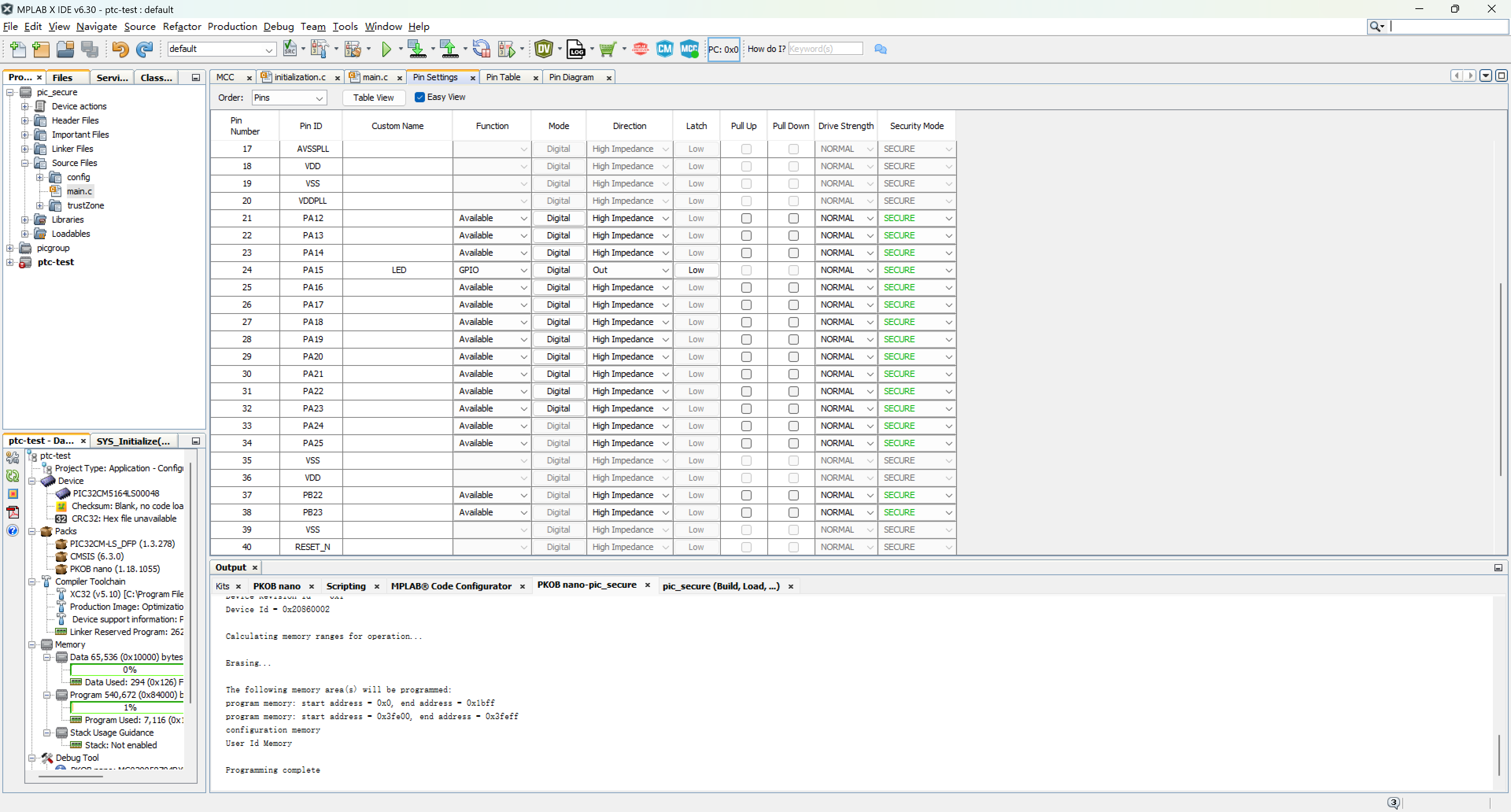

（3）配置 LED 引脚

GPIO：PA15
命名：LED

⚠️ 注意：触摸引脚已由 Touch Library 接管，不能重复配置。

3. 关键问题：RTC 初始化顺序

在调试过程中遇到一个关键问题：

👉 触摸功能始终无法正常工作

最终定位原因：

MCC 自动生成代码中，RTC 初始化在 touch_init() 之后执行

但实际情况是：

Touch 模块依赖 RTC 提供时间基准

解决方案：

手动调整初始化顺序：

RTC_Initialize();
touch_init();

这个问题卡了较长时间，最终通过社区交流解决。

4. 主程序流程

主程序结构如下：

    uint8_t key_status0 = 0;
    uint8_t key_down_flag = 0u;
    uint8_t key_updata_flag = 0u;

    while (true)
    {
        touch_process();                          // update touch state

        if(measurement_done_touch == 1u) {
            measurement_done_touch = 0u;

            key_status0 = get_sensor_state(0) & 0x80;
            if (0u != key_status0) {
                if (key_updata_flag == 0) key_down_flag = 1;
            } else {
                if (key_down_flag == 1) {
                    key_down_flag = 0;
                    key_updata_flag = 1;
                }
            }
        }

        if (key_updata_flag == 1) {
            key_updata_flag = 0;
            GPIO_PA15_Toggle(); // toggle LED on a new touch press
        }
    }

5. 软件流程图

系统启动
   ↓
SYS_Initialize()
   ↓
RTC 初始化（手动调整）
   ↓
Touch 初始化
   ↓
进入主循环
   ↓
touch_process()
   ↓
读取触摸状态
   ↓
是否被触摸？
  ↓
翻转LED
   ↓
循环执行

五、功能展示与效果说明

1. 功能表现

操作	LED 状态
初始状态	熄灭
手指触摸	点亮
再次触摸	熄灭

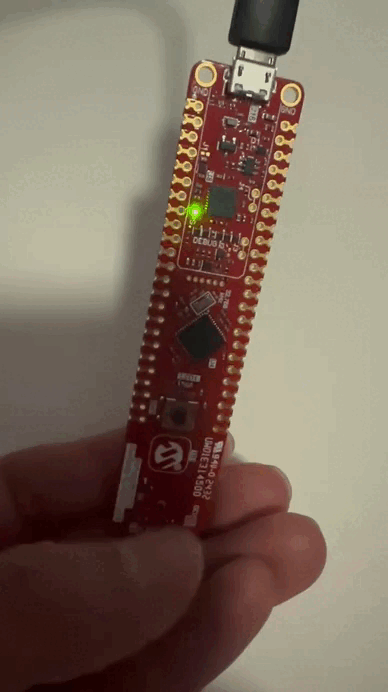

2. 实际效果

响应迅速（毫秒级）
无明显抖动
无误触发
触摸体验良好

六、项目难点与解决方法

难点一：触摸无响应

现象：

LED 无法响应触摸

原因：

RTC 初始化顺序错误

解决：

手动调整 RTC 初始化顺序

七、优化方向

1. 增加去抖处理

软件滤波
状态机处理

1. 低功耗优化

使用 sleep 模式
触摸唤醒

八、心得体会

1. 工具不是万能的

MCC 虽然大大提高开发效率，但：

自动生成代码不一定正确
必须理解底层原理

👉 这次 RTC 初始化问题就是典型案例

2. 多查资料 + 多交流

本次问题最终通过社区解决：

群友经验非常重要
官方 demo 也很关键

3. 触摸方案比想象复杂

原本以为触摸只是“读取一个IO”，但实际涉及：

电容采样
时间基准（RTC）
滤波算法

4. Microchip 生态特点

优点：

工具链完整（MCC + Harmony）
触摸方案成熟

缺点：

学习曲线较陡
自动生成代码“黑盒”较多

九、总结

本项目成功实现了：

✅ 触摸按键控制 LED
✅ 正确初始化 PTC 模块
✅ 系统稳定运行，无误触发

并解决了关键问题：

👉 RTC 与 Touch 初始化依赖问题

该项目虽然简单，但完整覆盖了：

外设初始化
工具链使用
调试分析能力

对于后续开发更复杂触摸应用（滑条、UI交互）具有良好的基础。
