项目介绍

本项目基于 Microchip PIC32CM5164LS00048 微控制器，开发了一款 TOF（Time-of-Flight）测距仪。系统采用 ST VL6180 测距传感器进行非接触式距离测量，通过 I2C 总线与 MCU 通信，测量结果实时显示在 SSD1306 OLED 屏幕上。用户通过板载 PTC 触摸按键可在多个显示页面间切换，并支持长按重置统计数据及 180 度翻转屏幕。

项目实现了以下核心功能：

1. VL6180 激光测距：通过 I2C 总线读取距离数据，范围 0-255mm，精度 ±2mm
2. 指数移动平均（EMA）滤波器：平滑传感器噪声，提高读数稳定性
3. 三页面 OLED 显示：大字距离、数据详情、历史趋势图
4. PTC 触控交互：短按切换页面，长按 2 秒清除历史数据，长按 5 秒 180 度翻转屏幕
5. UART 串口调试输出：实时打印距离值和状态码

演示

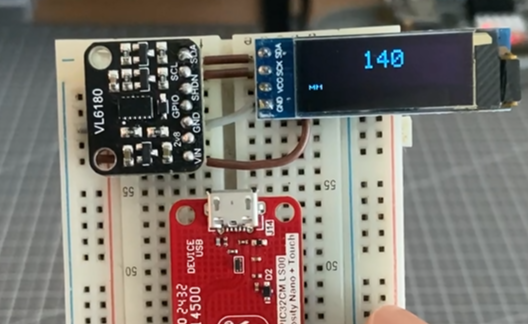

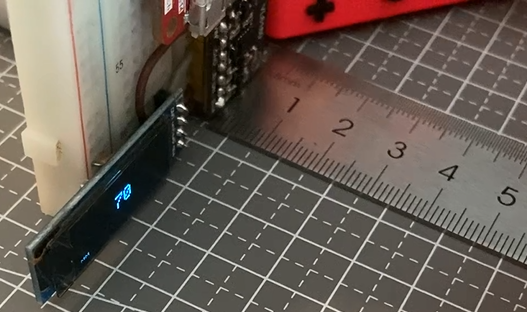

显示距离：

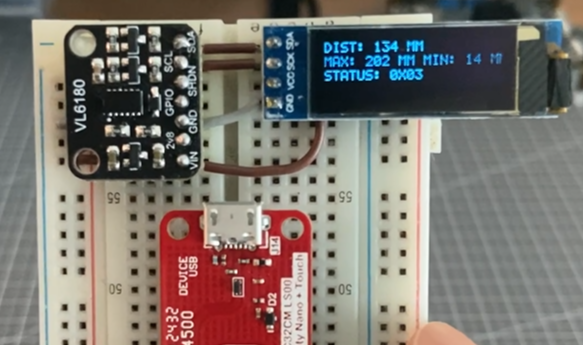

短按切换到数据详情，包括当前距离，最大最小值和传感器状态：

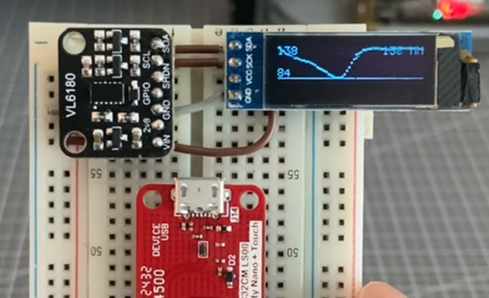

再次短按切换到历史趋势图：

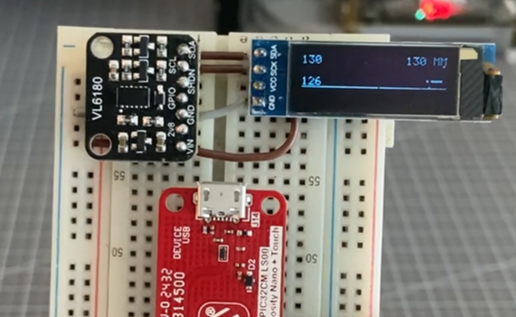

长按 2s 可以清空历史数据：

长按 5s 可以翻转屏幕，方便不同角度使用：

硬件介绍

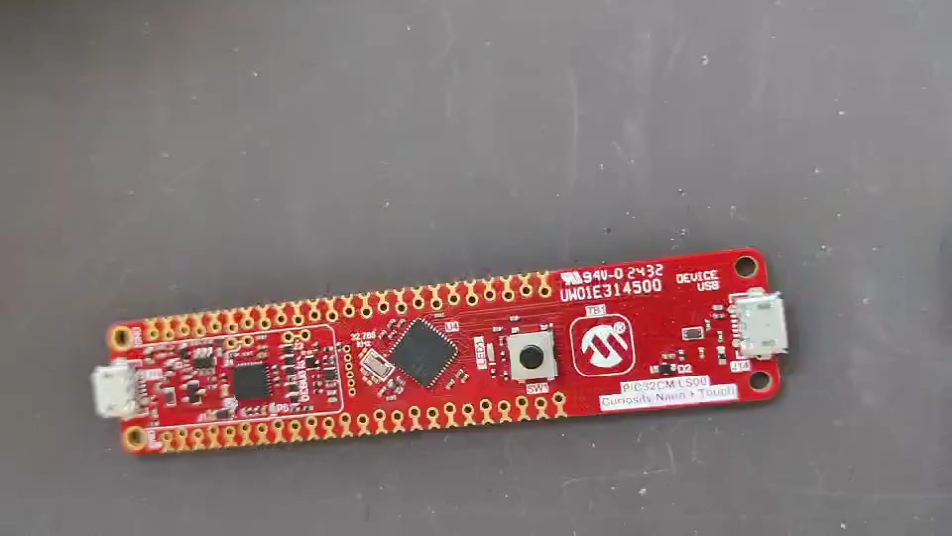

本项目使用 PIC32CM LS00 Curiosity Nano+ Touch Evaluation Kit，该评估套件专为评估 PIC32CM5164LS00048 微控制器而设计，基于安全且超低功耗的 ARM Cortex-M23 内核，集成了丰富的安全功能和触摸控制能力。

核心特性：

• 安全 Boot：支持安全启动，通过硬件信任根保护固件完整性
• TrustZone 技术：ARMv8-M 安全扩展，实现 Secure/Non-Secure 分区隔离
• 加密加速器：硬件 AES、SHA、TRNG 加速加密运算
• PTC 触摸控制：片上外设触摸控制器，支持自电容和互电容检测
• 板载资源：PTC 触摸按键、LED (PA15)、32.768kHz 晶振

该套件将安全启动、TrustZone 技术、加密加速器与增强型触摸控制完美融合，是开发安全触摸应用的理想选择。

硬件清单

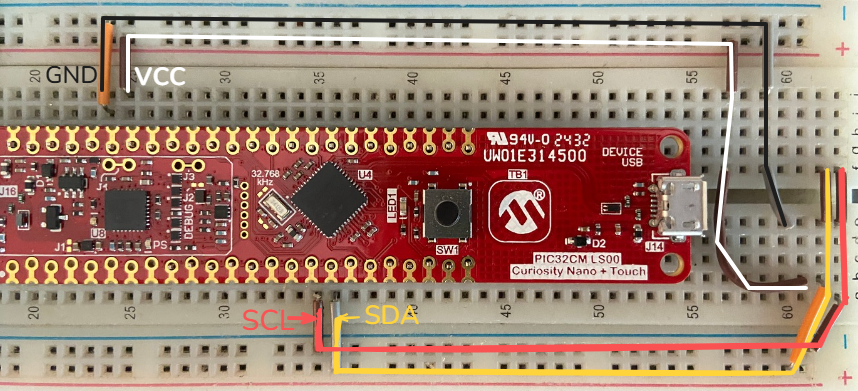

引脚连接

I2C 总线（SERCOM0）共用 SDA/SCL：

• SCL → PA12（SERCOM0 PAD0）
• SDA → PA13（SERCOM0 PAD1）

VL6180 和 SSD1306 共享同一 I2C 总线，通过不同的 7-bit 地址区分：

• VL6180: 0x29
• SSD1306: 0x3C

I2C 总线配置为 400kHz Fast-mode Plus，总线扫描确认两个设备均正常响应。PTC 触摸按键使用自电容模式，RTC 定时器触发 20ms 周期测量。触摸阈值设为 20，带滞回和抗干扰滤波。

软件介绍

软件架构

项目代码全部运行在 Secure 域，采用模块化设计：

• main.c — 主循环入口，编排所有模块
• • 触摸处理：1ms 轮询，短按/长按事件分发
  • 传感器采样：50ms 间隔，EMA 滤波
  • 页面渲染：3 种显示模式切换
  • UART 调试输出
• VL6180 驱动 (vl6180.c/h)
• • I2C 读写封装（SERCOM0_I2C_Write / WriteRead）
  • 初始化序列（参考 SparkFun / AN4545 寄存器配置）
  • 距离读取（单字节，10ms 延迟，中断清除）
  • EMA 滤波器（α=25%，抗尖峰，错误丢弃）
  • 偏移校准（VL6180_SetOffset，±127mm）
• SSD1306 驱动 (ssd1306.c/h)
• • I2C 命令/数据写入（控制字节 0x00/0x40）
  • Page 寻址模式（0xB0-0xB7，批次 129 字节写入）
  • 帧缓冲（512 bytes，128×32）
  • 5×7 字体渲染（含 2×/3× 缩放）
  • 矩形填充（ssd1306_fill_rect）
  • 屏幕 180° 翻转（硬件 seg/COM 重映射）

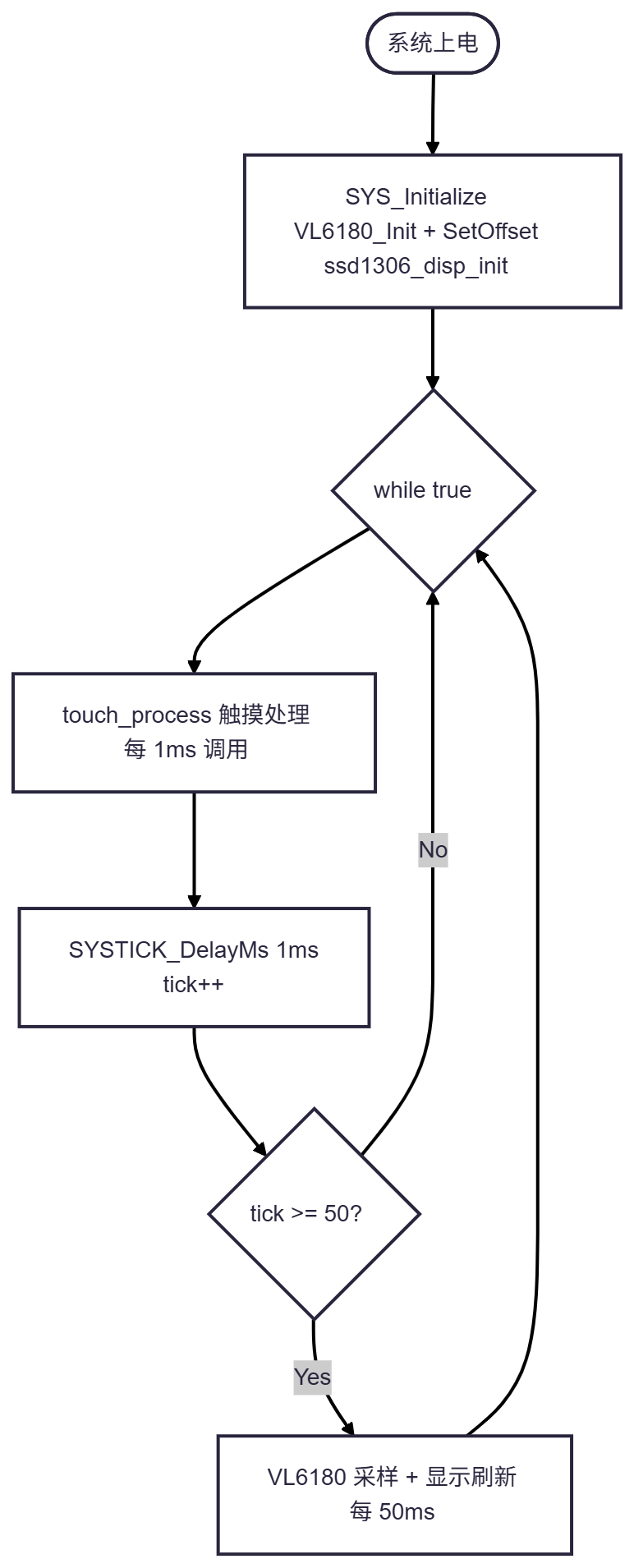

主循环流程

主循环以 1ms 为节拍运行：每次迭代调用 touch_process() 处理触摸，然后通过 1ms 延迟控制节奏。每累计 50 次（约 50ms）触发一次传感器采样和显示刷新。这种设计保证了触摸响应延迟不超过 1ms，同时显示以 20Hz 流畅刷新。

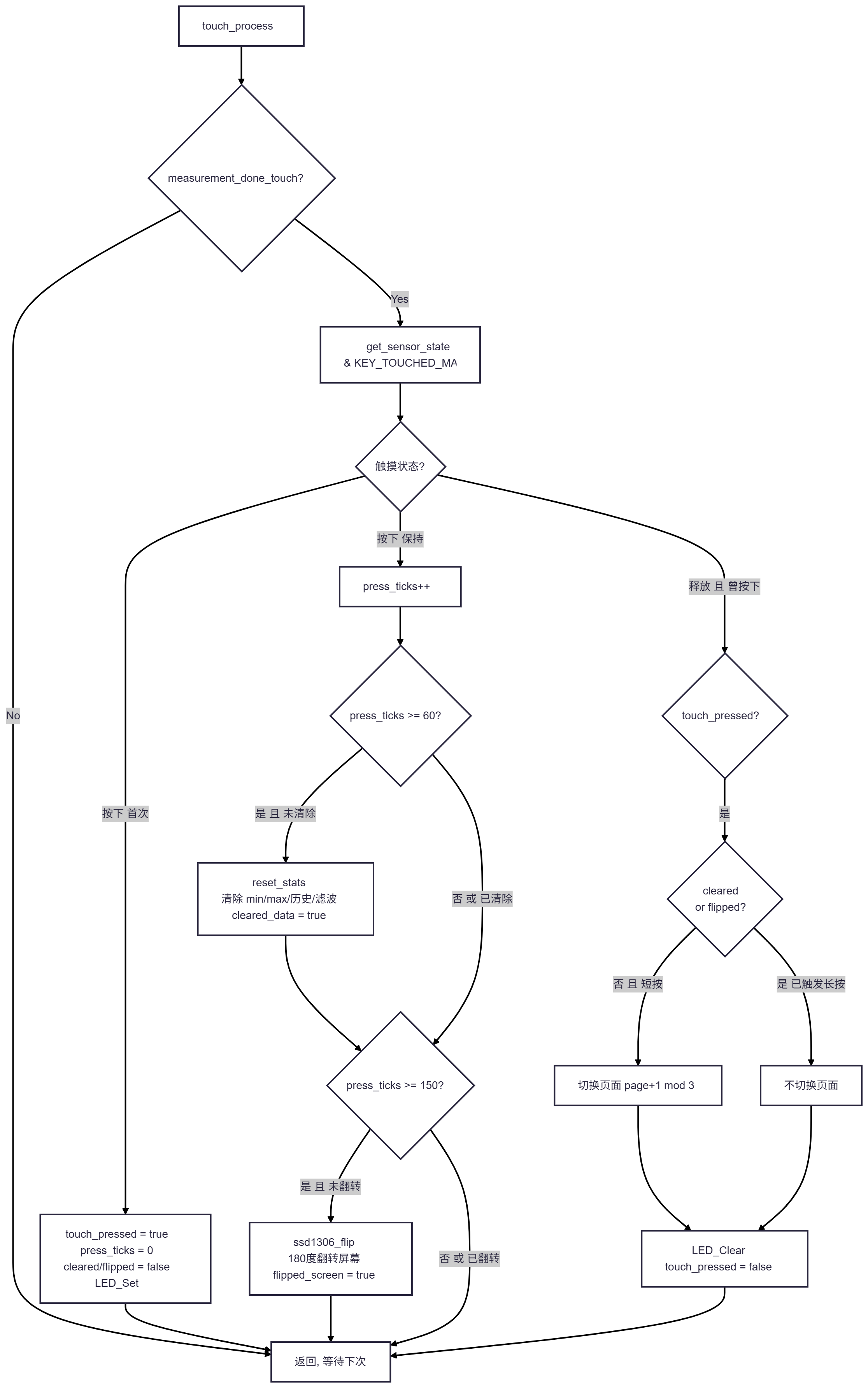

触摸处理流程

触摸处理依赖 PTC 的measurement_done_touch 标志，该标志在触发采集完成后置位。PTC 驱动内部完成消抖和漂移补偿，上层只需读取 get_sensor_state(0) & KEY_TOUCHED_MASK 判断是否触摸。长按计时以 PTC 测量完成次数为基准（非真实毫秒），经实测标定为 60 次 ≈ 2s、150 次 ≈ 5s。两个长按操作独立触发：2s 时清除统计数据并保留屏幕方向，5s 时翻转屏幕。释放时若未触发任何长按操作则执行短按页面切换。

static bool cleared_data = false;
static bool flipped_screen = false;

/* 触摸按下：重置所有标志 */
if (state && !touch_pressed) {
    touch_pressed = true;
    press_ticks = 0;
    cleared_data = false;
    flipped_screen = false;
    LED_Set();
}
/* 按住期间：分级触发 */
else if (state && touch_pressed) {
    press_ticks++;
    if (press_ticks >= 60 && !cleared_data) {     /* ~2s */
        reset_stats();  /* 清除 min/max/历史/滤波 */
        cleared_data = true;
    }
    if (press_ticks >= 150 && !flipped_screen) {  /* ~5s */
        display_flipped = !display_flipped;
        ssd1306_flip(display_flipped);
        flipped_screen = true;
    }
}
/* 松手：仅当未触发任何长按时切换页面 */
else if (!state && touch_pressed) {
    if (!cleared_data && !flipped_screen)
        current_page = (current_page + 1) % 3;
    touch_pressed = false;
    LED_Clear();
}

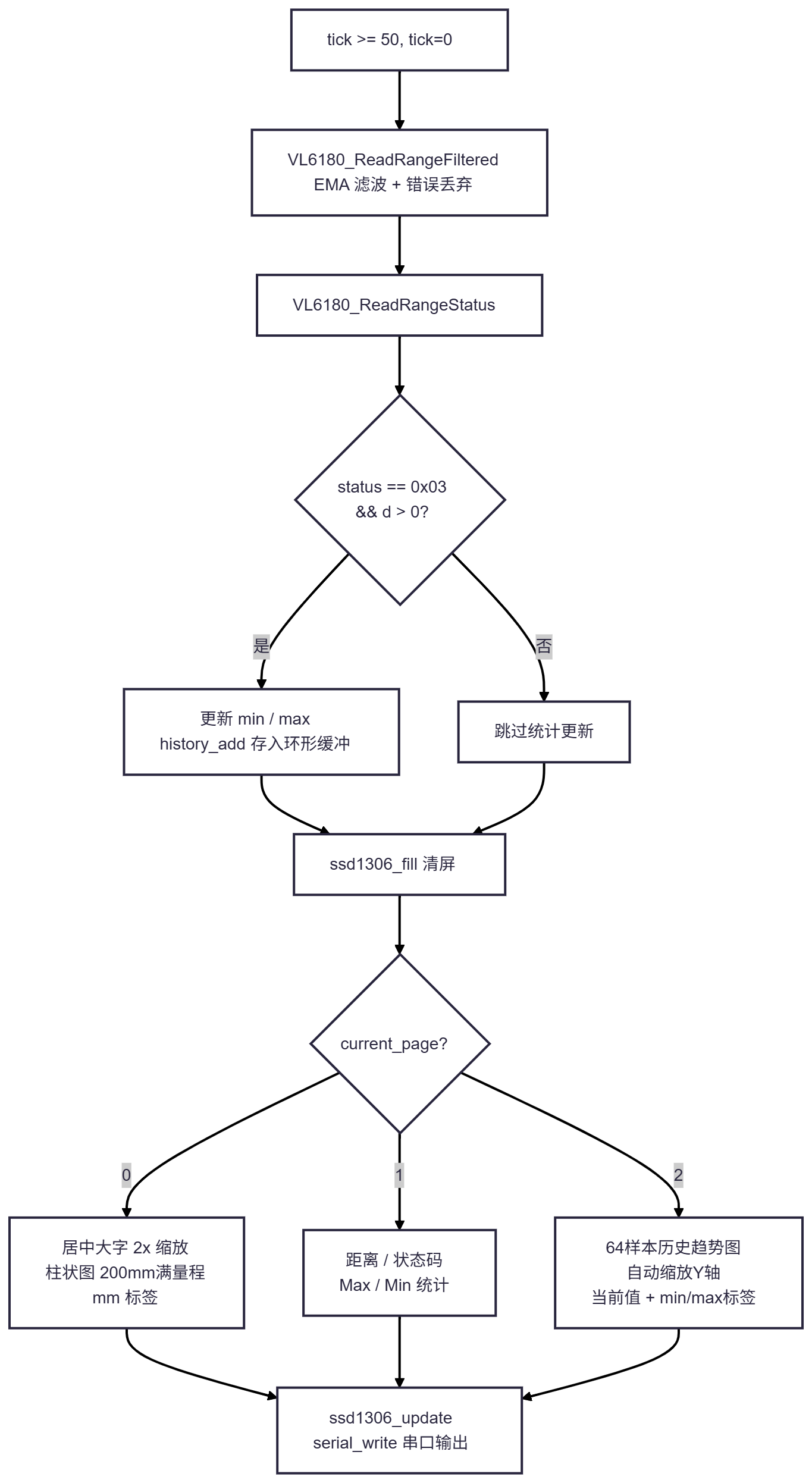

VL6180 采样 + 显示刷新流程

传感器采样通过 VL6180_ReadRangeFiltered()` 获取 EMA 滤波后的距离值。滤波器在状态码为 0x03（有效测量）且距离大于 0 时介入，误差读数直接丢弃并返回上一个有效值。有效数据存入 64 样本的环形缓冲区供趋势图使用，同时更新 min/max 统计。显示部分先清空帧缓冲，根据 current_page 渲染对应的页面内容，最后通过 ssd1306_update 批量写入 OLED 并输出串口调试信息。

VL6180 初始化序列

参考 SparkFun VL6180 驱动库和 ST AN4545 应用笔记，初始化共写入 ~45 个寄存器：

1. 必选私有寄存器（28 个）：配置 I2C、模拟前端、VCSEL 驱动等
2. 推荐公共寄存器（6 个）：GPIO 模式、平均采样周期、ALS 增益、自动校准、积分时间、温度校准
3. 可选寄存器（3 个）：测量间隔、中断配置
4. 校准寄存器：ECE 收敛估计 (0x7B)、偏移校准 (23mm)、串扰补偿 (0x00)

EMA 指数移动平均滤波

#define FILTER_ALPHA 64  /* 25% 新权重 */

uint16_t VL6180_ReadRangeFiltered(void)
{
    uint16_t raw = VL6180_ReadRange();

    /* 丢弃无效读数 */
    if (VL6180_ReadRangeStatus() != 0x03)
        return filtered_value;

    /* 首次或为零时直接初始化 */
    if (!filter_inited || raw == 0) {
        filtered_value = raw;
        filter_inited = true;
        return raw;
    }

    /* 跳变超过 50% 时快速跟踪 */
    uint16_t delta = (raw > filtered_value)
        ? (raw - filtered_value) : (filtered_value - raw);
    if (delta > filtered_value / 2) {
        filtered_value = raw;
        return raw;
    }

    /* EMA: (旧值 × 192 + 新值 × 64) / 256 */
    filtered_value = (uint16_t)(((uint32_t)filtered_value * (256 - FILTER_ALPHA)
                               + (uint32_t)raw * FILTER_ALPHA) >> 8);
    return filtered_value;
}

遇到的问题和解决方法

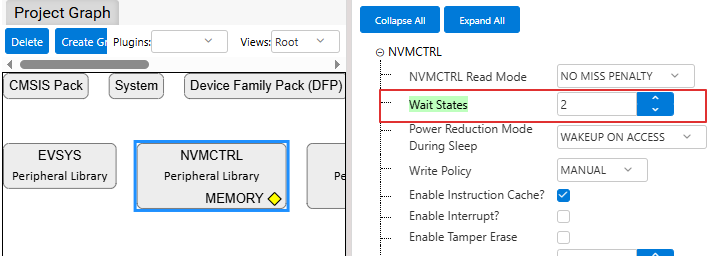

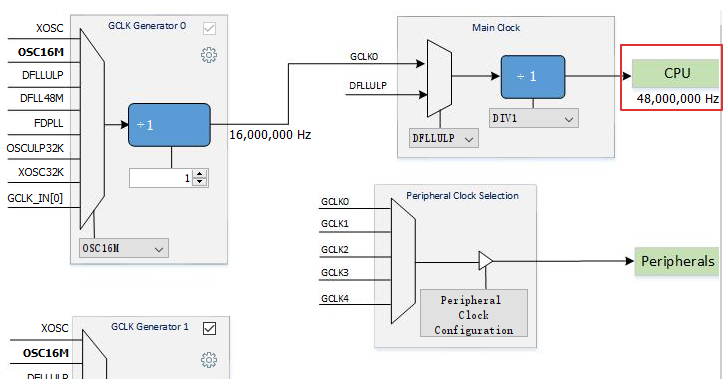

配置 48Mhz 时钟后无法正常运行

问题：时钟配置成 48Mhz 之后，MCU 无法正常启动

原因：配置时钟之后，MCC 不会自动设置 wait state，需要手工设置

解决：MCC 中配置 wait state = 2

VL6180 驱动移植遇到的 I2C 写入格式问题

问题：Rust VL6180 驱动使用 4 字节 I2C 写入（2字节寄存器地址 + 2字节数据值）。移植到 C 后，初始化成功但无法读取有效距离值。

原因：VL6180 使用 8-bit 寄存器，I2C 写入应为 3 字节（地址 2 字节 + 数据 1 字节）。4 字节写入导致 VL6180 的 I2C 自动增量将额外字节写入相邻寄存器，破坏了配置。

解决：改为 3 字节 I2C 写入格式，匹配 SparkFun 参考驱动的实现。

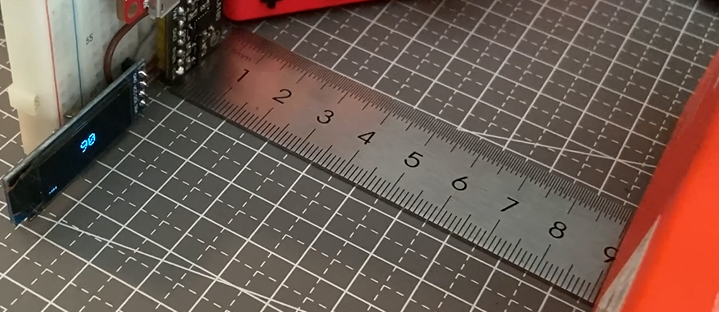

VL6180 距离读数不准确

距离校准

改为正确的 I2C 格式后，传感器开始输出距离值，但与实际距离存在固定偏差。实测时实际距离 60mm，传感器显示 85mm，偏差达 25mm。同时读数跳变剧烈，稳定性差。

原因：

1. 私有寄存器未正确配置：VL6180 上电后需要写入约 28 个强制私有寄存器（I2C 焊盘配置、模拟前端、VCSEL 驱动等），参考 ST AN4545 应用笔记第 24 页。初始移植仅写入了 3 个寄存器，大量默认值未修正。
2. 缺少偏移校准：VL6180 的 SYSRANGE_PART_TO_PART_OFFSET（0x0024）寄存器提供 ±127mm 的硬件偏移补偿，初始未设置。
3. 公共寄存器缺失：GPIO 模式、平均采样周期、自动校准周期、温度校准等推荐设置均未写入，影响测量质量。

解决：

1. 完整移植 SparkFun 参考驱动的初始化序列，包括全部 28 个私有寄存器、6 个推荐公共寄存器和 5 个社区补充寄存器（ECE 收敛估计 0x7B、最大收敛时间 0x32、范围检查使能 0x11 等）。
2. 通过 VL6180_SetOffset() 设置硬件偏移补偿，使传感器读数与真实距离匹配。经过多次测试标定，最终偏移值确定为 23mm。
3. 增加 VL6180_ReadRangeStatus() 状态码检查，错误读数（status ≠ 0x03）不参与统计和显示。

SSD1306 OLED 128×64 无法点亮

问题：128×64 OLED 屏幕 I2C 地址确认正确、所有初始化命令收到 ACK（"OLED OK"），但屏幕始终黑屏。尝试了多种方案：修改 I2C 速度、更换初始化序列、切换寻址模式、强制全屏点亮命令（0xA5）均无效。

排查过程：

1. I2C 总线扫描确认两个设备正常响应
2. 尝试了 SSD1315 兼容配置— 无效
3. 怀疑是 I2C 自动增量失效导致多字节读取返回重复数据

最终方案：更换为 128×32 OLED（SSD1306，地址 0x3C），使用 Page 寻址模式 + 129 字节批量 I2C 写入。屏幕立即正常工作。原 128×64 模块疑似为硬件故障。

触摸按键长按时间不准与多级长按设计

问题：长按阈值最初设为 2000 次测量循环，但实际需要远超 2 秒才触发复位。后续实现长按 2 秒清空数据 + 5 秒翻转屏幕的两级操作时，发现无法稳定触发。

原因分析：

1. press_ticks 仅在 measurement_done_touch==1 时递增（PTC 测量周期约 20ms），但主循环中 OLED 刷新（~45ms）和 VL6180 读取（~10ms）会阻塞循环，导致实际测量频率降至约 30Hz。
2. 最初使用单一 long_press_done 标志同时控制清空数据和翻转屏幕，两个操作无法独立触发。

解决方案：

1. 校准阈值：通过实际测试标定，60 次测量循环约等于 2 秒，150 次测量循环约等于 5 秒。
2. 独立标志位：引入 cleared_data 和 flipped_screen 两个独立布尔标志，分别追踪两个长按操作是否已触发。
3. 分级触发：
4. • press_ticks >= 60 && !cleared_data：执行 reset_stats()（清除 min/max、历史记录、EMA 滤波器）
   • press_ticks >= 150 && !flipped_screen：执行 ssd1306_flip()（180° 翻转 OLED 显示）
4. 释放处理：松手时只有当两个标志均为 false（即未触发任何长按操作）时，才执行短按页面切换。任一长按操作触发后，松手不再切换页面。

I2C 总线共享时序问题

问题：VL6180 和 SSD1306 共享 SERCOM0 I2C 总线，切换设备时可能出现总线繁忙导致写入失败。

解决：在每个 I2C 操作前调用 while(SERCOM0_I2C_IsBusy()) 等待总线空闲，确保前一个设备的传输完成后再发起新的传输。SSD1306 使用 129 字节批量写入（控制字节 + 128 列数据），减少 I2C 事务次数。

总结

本实项目实现了基于 VL6180 的 TOF 测距仪，集成 OLED 显示、触摸交互和数据滤波。项目涵盖嵌入式系统开发的典型挑战：I2C 协议调试、显示驱动适配、实时数据处理和用户交互设计。通过参考开源库、系统化排查硬件/软件问题，最终交付了一套功能完整的测距仪系统。
