任务介绍

本项目实现了 Funpack 活动 EV41C56A 板卡的自命题任务，基于 Microchip PIC32CM LS00 开发板，利用片上 TCC（Timer/Counter for Control）外设输出三路独立 PWM 信号，驱动外部 RGB 三色灯循环展示红、绿、蓝、紫、白五种颜色，并通过串口实时回显当前颜色状态，充分展示了 X-Macro 元编程技巧在嵌入式 C 开发中的工程实践价值。

硬件平台

本次使用 Microchip 推出的 EV41C56A 开发板，搭载 PIC32CM5164LS00048 微控制器，该芯片基于 ARM Cortex-M23 内核，内置 TrustZone 安全隔离机制，具备丰富的片上外设资源，包括多路 SERCOM 接口、TCC 定时器、ADC 等模块，非常适合面向 IoT 与低功耗嵌入式场景的开发。开发板集成了 PKOB nano 调试器，支持 SWD 在线烧录与调试，便于快速搭建原型系统。

在软件方面，本项目采用 MPLAB Harmony v3 框架作为底层驱动支撑，通过 MCC（MPLAB Code Configurator）图形化配置工具完成外设初始化代码的自动生成，并结合 XC32 编译器完成工程构建与烧录。

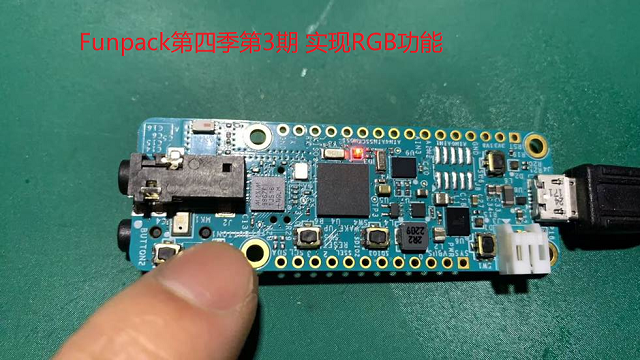

主控设备：Microchip EV41C56A 开发板

• 搭载 PIC32CM5164LS00048（ARM Cortex-M23）
• 集成 PKOB nano 调试器，支持 SWD 接口（2.000 MHz）
• 支持 Arm TrustZone for Armv8-M 安全分区
• 内置 XC32 v5.00 编译工具链支持

外部执行器

• RGB 三色 LED 灯（共阳极/共阴极均可适配）
• 通过 PA08 / PA09 / PA10 三路 GPIO 连接至 TCC0 的 WO0 / WO1 / WO2 输出

任务分析与实现

本系统实现了基于 TCC0 外设三路 PWM 输出的 RGB 彩灯循环控制，主要功能包括：

三通道 PWM 输出：

• R 通道（TCC0_CHANNEL0）
• • 对应引脚：PA08 / TCC0_WO0
  • 占空比范围：0% ～ 100%
• G 通道（TCC0_CHANNEL1）
• • 对应引脚：PA09 / TCC0_WO1
  • 占空比范围：0% ～ 100%
• B 通道（TCC0_CHANNEL2）
• • 对应引脚：PA10 / TCC0_WO2
  • 占空比范围：0% ～ 100%

颜色循环控制：

• 依次呈现 RED → GREEN → BLUE → PURPLE → WHITE 五色
• 每色驻留时间：3000 ms（由 SYSTICK_DelayMs 实现）
• 串口实时原地刷新显示当前颜色名称

方案框图：

TCC 外设配置过程

本项目基于 Microchip EV41C56A 开发板，借助 MPLAB Harmony v3 MCC 完成了 TCC0 外设的 PWM 模式配置，并适配了 TrustZone 安全分区，最终实现三通道 PWM 驱动 RGB 灯的完整功能。以下详细描述了配置的关键流程和核心要点。

一、配置前的准备

1. 硬件环境

• 主控芯片：Microchip PIC32CM5164LS00048（ARM Cortex-M23 内核）
• 开发板：EV41C56A
• 外设资源：
• • TCC0 用于输出三路独立 PWM 信号驱动 RGB LED
  • SERCOM3 用于 UART 串口调试输出
  • SYSTICK 定时器用于延时控制

2. 软件环境

• IDE：MPLAB X IDE
• 代码生成工具：MPLAB Harmony v3 MCC（Melody）
• 编译工具链：XC32 v5.00
• 底层支持库：Harmony v3 提供 HAL 及 PLIB 驱动支持

二、配置的核心步骤

1. Project Graph 外设添加

在 MCC 的 Project Graph 界面中，添加所需的外设库组件。本项目核心外设包括：

• TCC0（Peripheral Library）：提供 TMR 与 PWM 双功能节点，是驱动 RGB 灯的核心模块
• SERCOM3（Peripheral Library）：配置为 UART 模式，连接至 STDIO 组件，实现串口输出
• NVMCTRL / PM / EVSYS：作为系统支撑外设自动加入

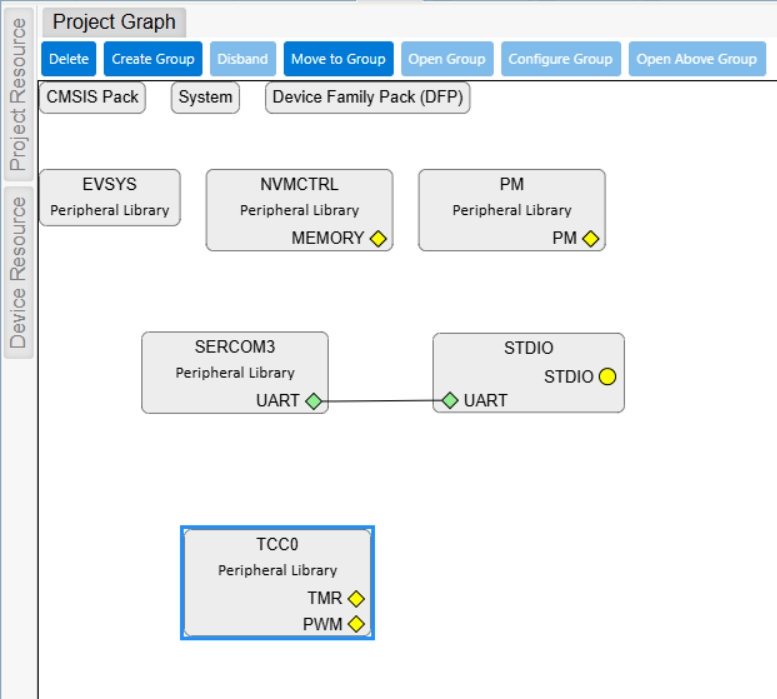

如图所示，TCC0 组件已被选中（蓝色高亮边框）：

2. TCC0 PWM 参数配置

双击 TCC0 组件进入详细配置界面，按照 RGB 灯驱动需求完成以下关键参数设置：

• Operating Mode：选择 PWM
• Select PWM Type：选择 DSTOP（双斜坡单触发模式）
• Period Value：设置为 240，对应 PWM 频率 100000 Hz（100 kHz）
• Channel Configurations：启用 Channel 0 / Channel 1 / Channel 2，初始 Duty Value 均设为 0
• Output Polarity：每通道设置为 Output is DIR when counter matches CCx value
• Invert Output 0 / 1 / 2：均保持不勾选，确保输出极性与 LED 硬件匹配

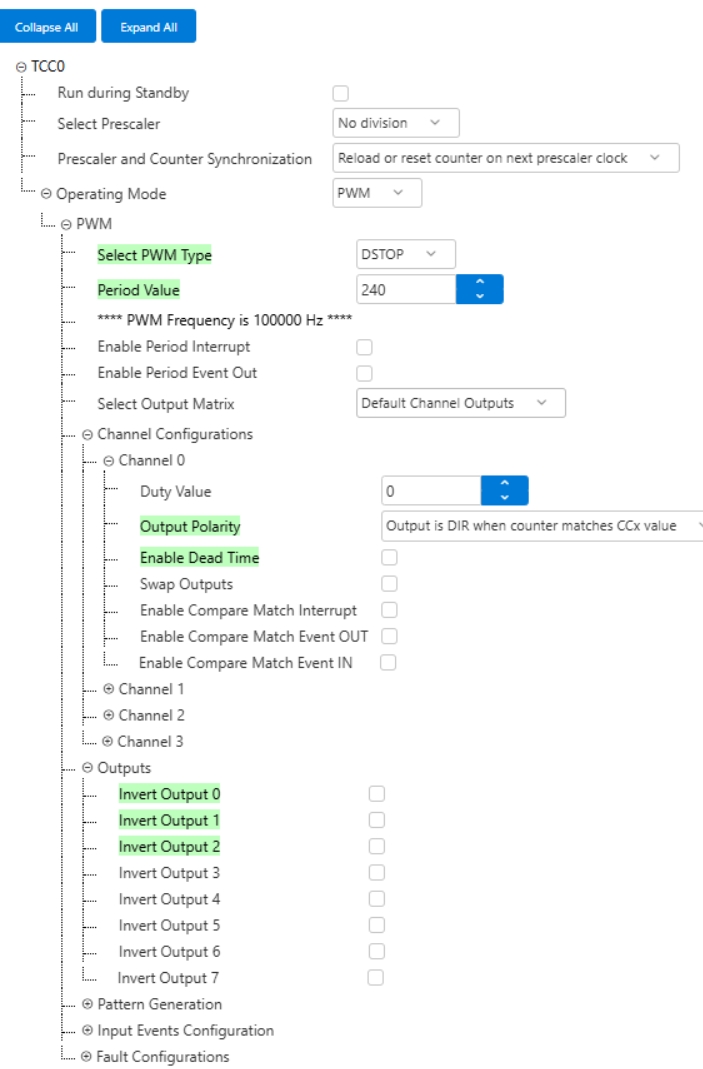

如图所示，绿色高亮项目为本次配置的关键参数：

3. TrustZone 外设安全属性配置

由于 PIC32CM LS00 集成了 Arm TrustZone for Armv8-M，所有外设在使用前须在 MCC 的 Arm TrustZone 配置界面中明确其安全属性。

本项目将 TCC0 及 SERCOM3 设置为 Non-Secure（橙色），以便在 Non-Secure 应用代码中直接访问：

• TCC0 → Non-Secure（橙色）
• SERCOM3 → Non-Secure（橙色）
• 其余外设保持 Secure 默认状态（绿色）

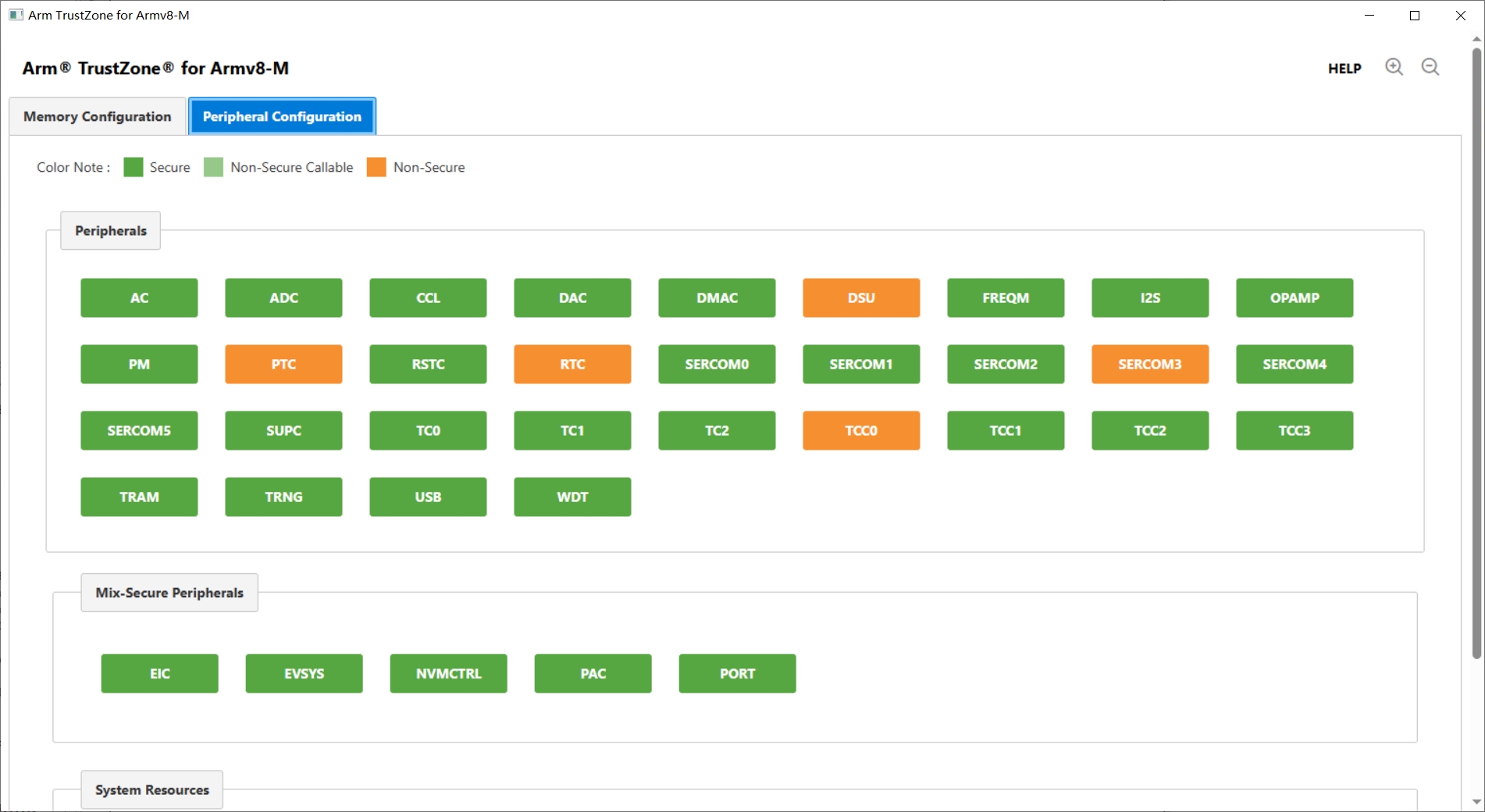

如图所示，TCC0 与 SERCOM3 均以橙色标注，表示已配置为 Non-Secure 区域：

4. 引脚映射配置（Pin Configuration）

在 MCC 的 Pin Configuration Table View 中，将 TCC0 的三路 PWM 输出映射至对应 GPIO 引脚：

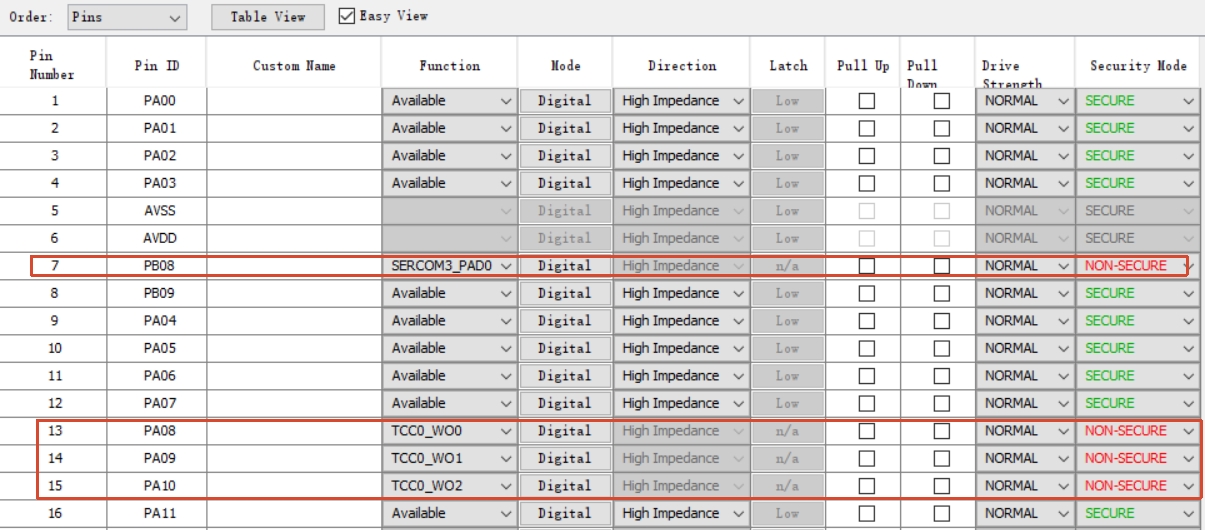

三路 PWM 输出引脚（PA08 / PA09 / PA10）均设置为 NON-SECURE，与 TrustZone 分区保持一致，如下图红框标注所示：

代码详解

整体软件流程

一、X-Macro 颜色数据表设计

本项目的核心亮点在于采用 X-Macro 元编程技巧，将颜色数据集中定义在一张"大表"中，通过宏展开自动生成枚举、switch-case 分支及主循环体，彻底消除重复代码，保证颜色新增或修改时只需改动一处。

#define FOREACH_COLOR(X)            \
    X(RED,    100,   0,   0, "RED")    \
    X(GREEN,    0, 100,   0, "GREEN")  \
    X(BLUE,     0,   0, 100, "BLUE")   \
    X(PURPLE,  60,   0,  60, "PURPLE") \
    X(WHITE,  100, 100, 100, "WHITE")

展开用途一：自动生成颜色枚举

#define GENERATE_ENUM(enum_name, r, g, b, str) COLOR_##enum_name,
typedef enum {
    FOREACH_COLOR(GENERATE_ENUM)
    COLOR_MAX
} RGB_Color_T;
// 展开结果：COLOR_RED, COLOR_GREEN, COLOR_BLUE, COLOR_PURPLE, COLOR_WHITE, COLOR_MAX

展开用途二：switch-case 自动生成

#define GENERATE_CASE(enum_name, r, g, b, str) \
    case COLOR_##enum_name: RGB_Set_Duty(r, g, b); break;

void Set_Static_Color(RGB_Color_T color) {
    switch (color) {
        FOREACH_COLOR(GENERATE_CASE)
        default: RGB_Set_Duty(0, 0, 0); break;
    }
}

二、PWM 占空比计算与设置

RGB_Set_Duty 函数负责将百分比形式的 RGB 亮度值转换为 TCC0 比较寄存器的实际计数值，并写入三个通道：

void RGB_Set_Duty(uint8_t r_pct, uint8_t g_pct, uint8_t b_pct) {
    uint32_t period = TCC0_PWM24bitPeriodGet();   // 读取当前周期值（=240）

    uint32_t r_cc = (r_pct * period) / 100;       // 红色通道比较值
    uint32_t g_cc = (g_pct * period) / 100;       // 绿色通道比较值
    uint32_t b_cc = (b_pct * period) / 100;       // 蓝色通道比较值

    TCC0_PWM24bitDutySet(TCC0_CHANNEL0, r_cc);    // 写入 R 通道
    TCC0_PWM24bitDutySet(TCC0_CHANNEL1, g_cc);    // 写入 G 通道
    TCC0_PWM24bitDutySet(TCC0_CHANNEL2, b_cc);    // 写入 B 通道
}

以 Period Value = 240、PWM 频率 100 kHz 为基准，各颜色对应的占空比与比较值如下：

三、串口原地刷新显示

为避免串口输出逐行滚动，代码采用退格符（\b）覆盖上一行内容，实现原地刷新效果：

#define GENERATE_LOOP(enum_name, r, g, b, str)       \
    Set_Static_Color(COLOR_##enum_name);              \
    for (int i = 0; i < last_len; i++) {              \
        printf("\b \b");   /* 逐字符退格清除 */       \
    }                                                  \
    printf("Current Color: %s", str);                 \
    fflush(stdout);                                    \
    last_len = strlen("Current Color: ") + strlen(str); \
    SYSTICK_DelayMs(3000);

last_len 是静态全局变量，记录上一次输出字符串的总长度，保证下一次能精准退格覆盖，不产生残留字符。

四、主函数

int main(void) {
    SYS_Initialize(NULL);       // Harmony v3 统一初始化入口
    SYSTICK_TimerStart();       // 启动 SysTick
    TCC0_PWMStart();            // 启动 PWM 输出

    printf("\r\n");
    printf("================================\r\n");
    printf(" PIC32CM LS00 Task2\r\n");
    printf("================================\r\n\r\n");

    while (true) {
        FOREACH_COLOR(GENERATE_LOOP)   // X-Macro 自动展开五色循环
        SYS_Tasks();
    }
    return (EXIT_FAILURE);
}

效果展示

程序运行后，RGB 灯依次点亮红、绿、蓝、紫、白五种颜色，每色持续 3 秒后自动切换；串口终端同步显示当前颜色名称，并在同一行原地刷新，无滚动干扰。

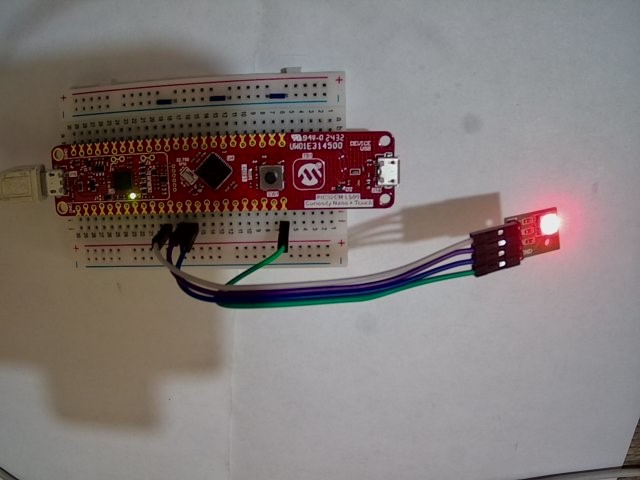

红色

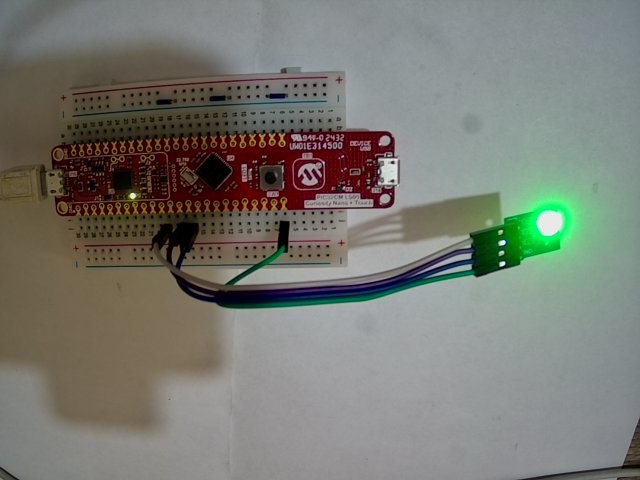

绿色

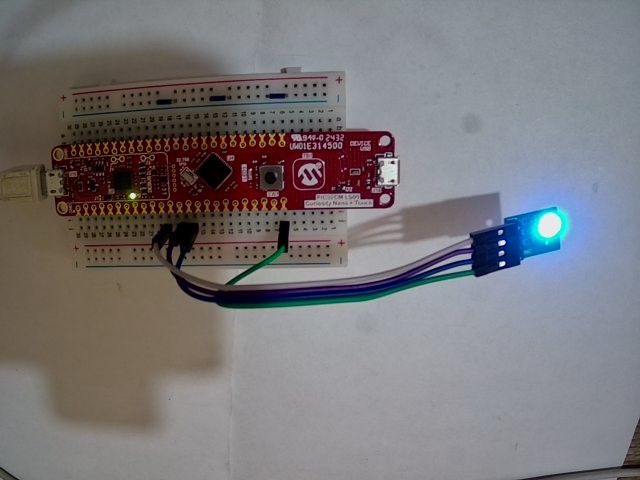

蓝色

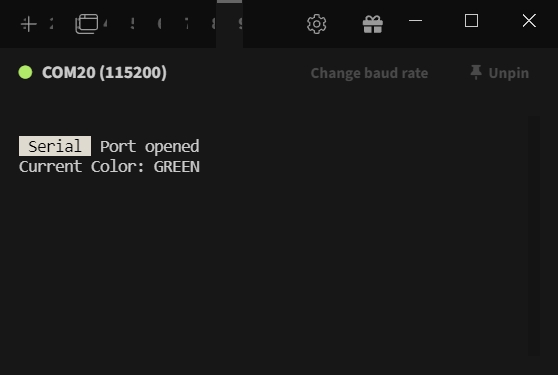

如图所示，串口终端（COM20，115200 波特率）显示当前颜色为 GREEN，输出格式为 Current Color: 当前颜色。

遇到的难题与解决办法

问题一：TCC0 PWM 输出无信号，RGB 灯不亮

解法：检查 TrustZone 配置后发现 TCC0 默认属于 Secure 区域，而应用代码运行在 Non-Secure 区域，导致外设访问被拦截。在 MCC 的 Arm TrustZone Peripheral Configuration 界面中将 TCC0 切换为 Non-Secure，同时将对应 GPIO 引脚（PA08 / PA09 / PA10）的 Security Mode 也设为 NON-SECURE，问题解决。

问题二：串口输出乱码或无输出

解法：SERCOM3 同样需要设置为 Non-Secure 并在 Pin Configuration 中正确映射 PAD0（PB08），确保 STDIO 组件能正常调用 UART 发送接口。同时确认波特率配置与上位机终端（115200）一致。

问题三：PWM 占空比调节无效，颜色无变化

解法：排查发现 TCC0_PWM24bitDutySet 需在 PWM 已启动（TCC0_PWMStart() 调用之后）才能生效；另需确认 Period Value 与实际系统时钟匹配，避免因分频配置错误导致计算出的 CC 值溢出或为零。

活动感想

通过本项目实践，深入掌握了 Microchip MPLAB Harmony v3 框架下 TCC 外设的 PWM 配置方法，以及 Arm TrustZone 安全分区机制在实际工程中的配置要点。EV41C56A 开发板集成的 PKOB nano 调试器极大简化了烧录与调试流程，MCC 图形化配置工具使外设初始化代码的生成变得直观高效。

在代码设计层面，X-Macro 元编程技巧的引入让颜色表的维护成本降至最低——新增一种颜色只需在 FOREACH_COLOR 宏中追加一行，枚举、switch-case 及主循环均自动同步更新，体现了嵌入式 C 开发中"数据驱动代码生成"的工程哲学。整个项目过程中，深刻体会到硬件安全配置、外设时钟正确性与应用层逻辑三者缺一不可，每个环节的细致配置都直接决定了最终功能能否正常运行。

感谢硬禾学堂和得捷电子联合举办的 Funpack 活动，祝硬禾的活动越办越好！
