项目介绍
本项目用Microchip的EV41C56A开发板，实现了软件模拟PWM来控制LED亮度控制功能。支持短按按键控制LED 开或者关、长按按键实现亮度双向线性平滑调节（灭→最亮→灭循环），且调光过程无闪烁、无跳变，满足人机交互的流畅性与视觉舒适性要求。

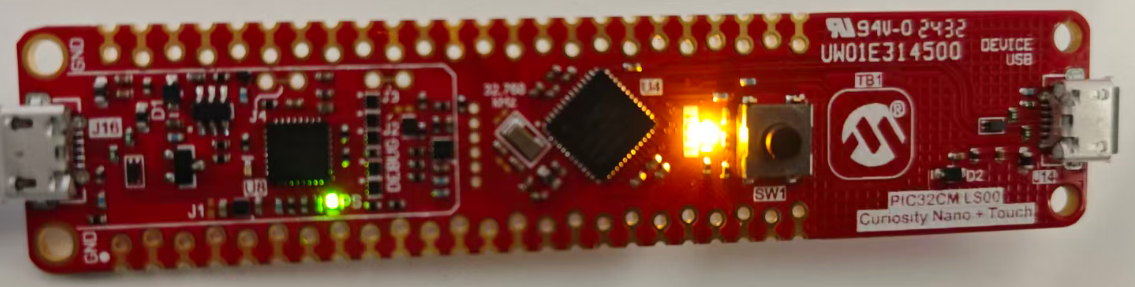

硬件介绍

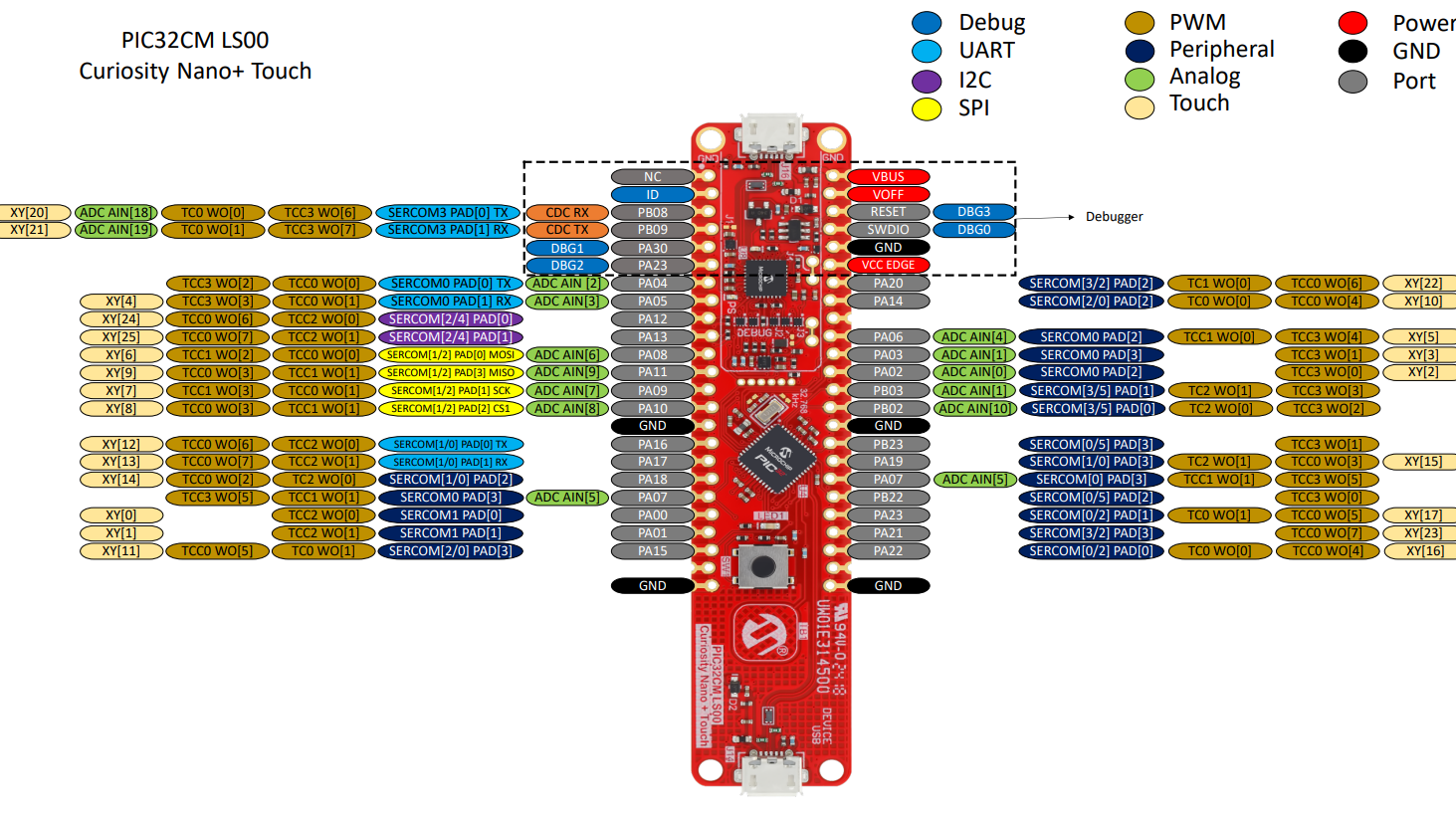

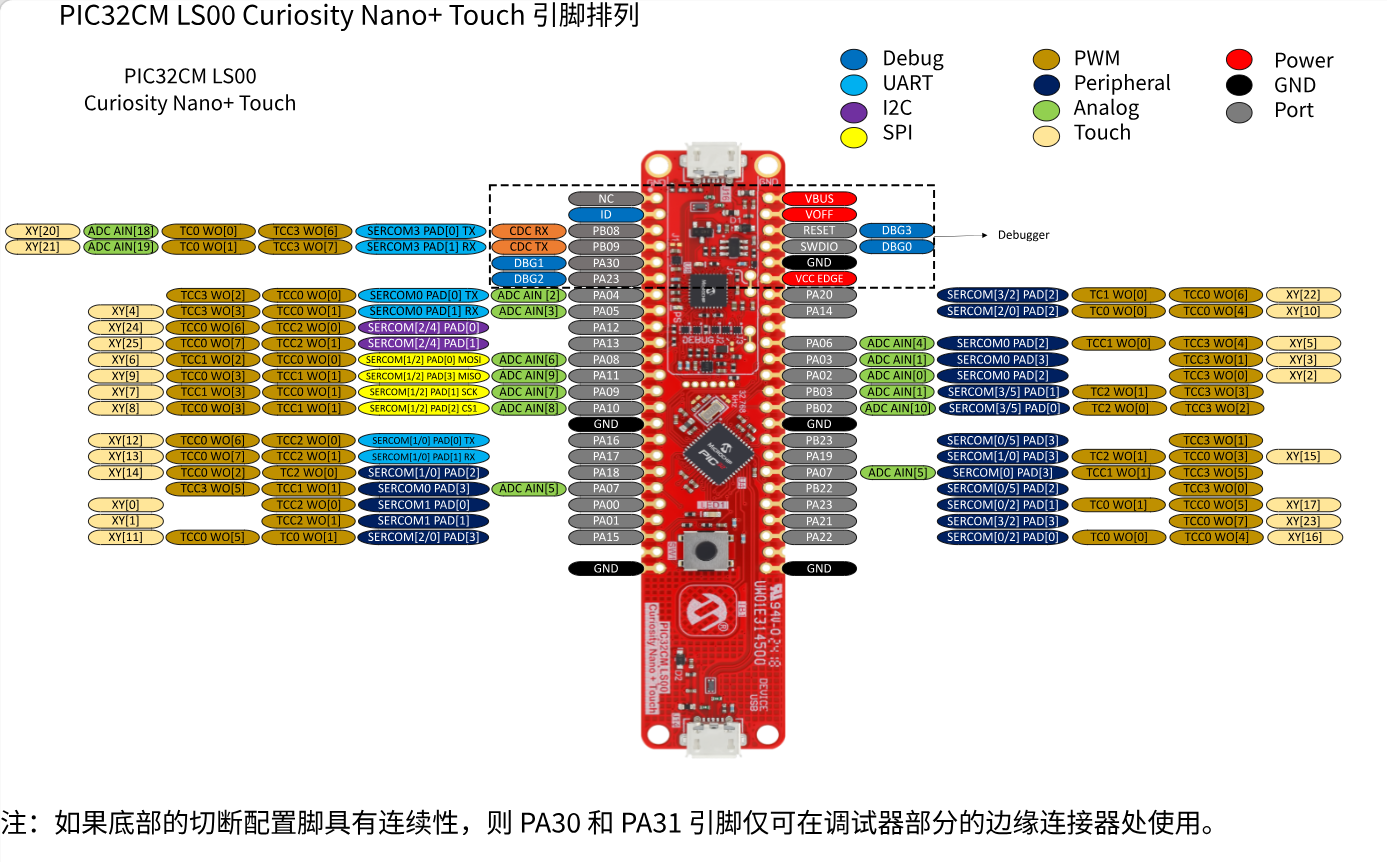

本项目仅使用 EV41C56A 开发板板载硬件资源，核心硬件如下：
- PIC32CMLS00 32 位单片机：项目主控核心，内核：Cortex-M23，主频：48HMz，Flash / SRAM：512 / 64 KB。
- 板载LED：默认连接单片机指定的GPIO引脚，作为PWM调光执行器件，通过不同占空比的电平信号实现亮度调节；
- 板载触摸按键：用于输入短按 / 长按控制指令，连接单片机GPIO引脚；
- 电源电路：板载USB供电电路，为单片机及外设提供稳定的工作电压。

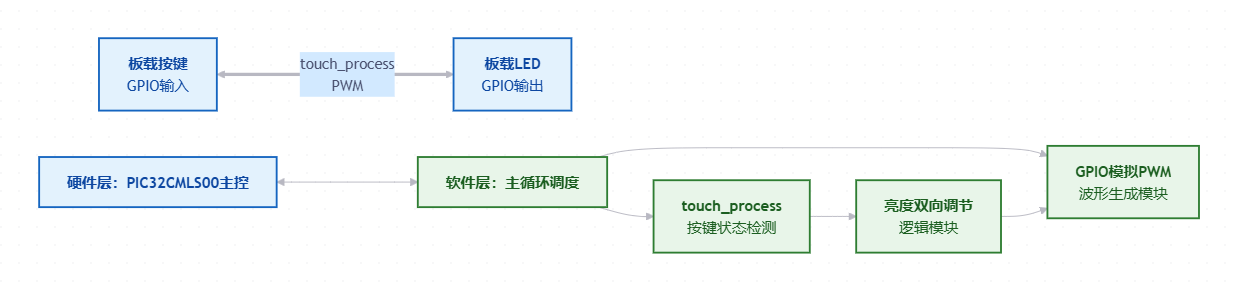

方案框图和项目设计思路介绍
主循环软件模拟 PWM 核心原理
无定时器中断，通过主循环 for 循环遍历 255 个周期计数实现 PWM 波形：定义 PWM 周期为 255 级，亮度值 0~255 对应占空比 0%~100%；循环中判断计数值与亮度值，控制 LED GPIO 电平输出，纯软件实现调光。
触摸按键状态识别逻辑
软件计数消抖 + 长按阈值判断：
- 消抖：连续 50 次检测到触摸，判定为按键稳定按下；
- 短按：触摸按下时长＜1000 次计数并释放，切换 LED 开关；
- 长按：触摸按下时长 ≥ 1000 次计数，触发连续亮度调节。
亮度双向循环调节逻辑
亮度范围：0（灭）~255（最亮），通过方向标志位dir控制：
- 递增：亮度从 0→255，到达最大值自动切换为递减；
- 递减：亮度从 255→0，到达最小值自动切换为递增；
- 长按每 10 次计数刷新一次亮度，保证调光平滑。
短按开关逻辑
短按触摸按键：LED 开启则直接熄灭（亮度 0）；LED 关闭则直接点亮为最亮（255），并重置调光方向为递增。
软件流程图及关键代码介绍
开发工具链：
- MPLAB X IDE：代码编辑、编译、下载与在线调试；
- XC32 C 编译器：PIC32 系列单片机专用编译器；
- MPLAB Code Configurator (MCC)：图形化初始化 GPIO、触摸驱动；

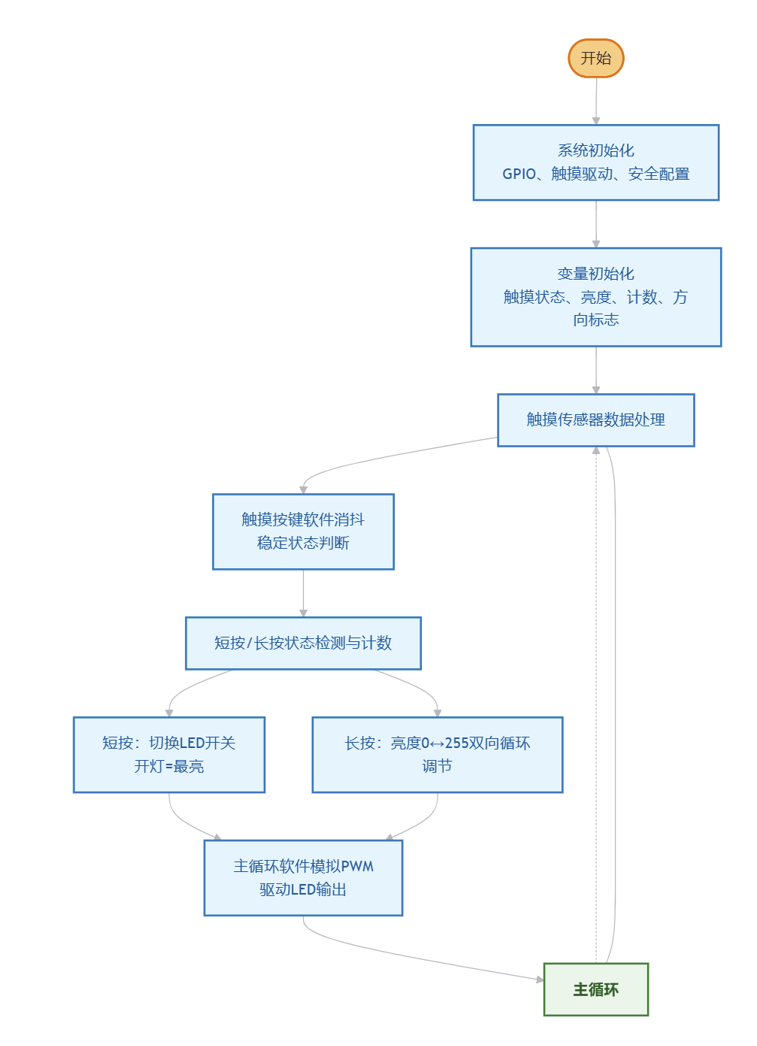

软件流程图：
#define LONG_PRESS_TRIGGER 1000
#define BRIGHT_MAX 255
#define BRIGHT_MIN 0
#define PWM_FULL_CYCLE 255
#define CHANGE_DELAY 10
int main ( void )
{
uint32_t msp_ns = *((uint32_t *)(TZ_START_NS));
volatile funcptr_void NonSecure_ResetHandler;
/* Initialize all modules */
SYS_Initialize ( NULL );
if (msp_ns != 0xFFFFFFFF)
{
__TZ_set_MSP_NS(msp_ns);
NonSecure_ResetHandler = (funcptr_void)(*((uint32_t *)((TZ_START_NS) + 4U)));
NonSecure_ResetHandler();
}
uint8_t key_state = 0;
uint8_t prev_key_state = 0;
uint32_t press_cnt = 0;
uint8_t led_enable = 0;
uint8_t brightness = 0;
uint8_t dir = 1;
uint32_t slow_cnt = 0;
uint8_t short_press_flag = 0;
uint8_t debounce_cnt = 0;
while ( 1 )
{
touch_process();
prev_key_state = key_state;
key_state = get_sensor_state(0) & 0x80;
if(key_state)
{
if(debounce_cnt < 255) debounce_cnt++;
}
else
{
debounce_cnt = 0;
}
uint8_t key_stable = (debounce_cnt > 50) ? 0x80 : 0x00;
static uint8_t prev_key_stable = 0;
if(key_stable && !prev_key_stable)
{
press_cnt = 0;
short_press_flag = 0;
}
if(key_stable)
{
press_cnt++;
if(press_cnt >= LONG_PRESS_TRIGGER)
{
short_press_flag = 1;
slow_cnt++;
if(slow_cnt >= CHANGE_DELAY)
{
slow_cnt = 0;
if(dir == 1)
{
brightness++;
if(brightness >= BRIGHT_MAX)
{
brightness = BRIGHT_MAX;
dir = 0;
}
}
else
{
brightness--;
if(brightness <= BRIGHT_MIN)
{
brightness = BRIGHT_MIN;
dir = 1;
}
}
led_enable = (brightness > 0) ? 1 : 0;
}
}
}
else if(prev_key_stable)
{
if(short_press_flag == 0 && press_cnt > 0 && press_cnt < LONG_PRESS_TRIGGER)
{
led_enable = !led_enable;
if(led_enable)
{
brightness = BRIGHT_MAX;
}
else
{
brightness = BRIGHT_MIN;
dir = 1;
}
}
press_cnt = 0;
slow_cnt = 0;
short_press_flag = 0;
}
prev_key_stable = key_stable;
if(led_enable)
{
for(uint32_t i=0; i<PWM_FULL_CYCLE; i++)
{
if(i < brightness)
{
LED1_Set();
}
else
{
LED1_Clear();
}
}
}
else
{
LED1_Clear();
}
}
return EXIT_FAILURE;
}
功能展示图及说明

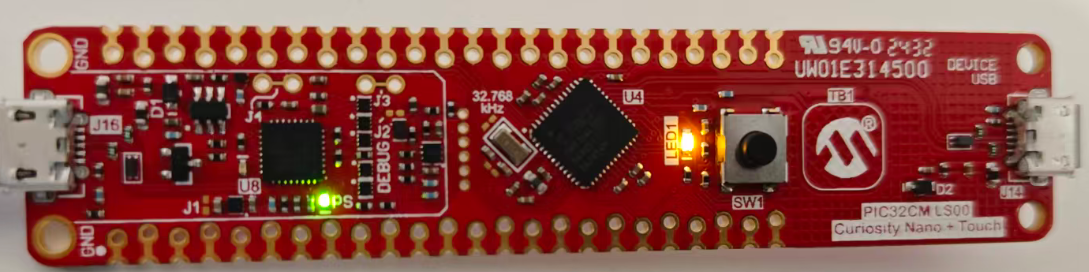

初始状态：开发板上电，LED1 熄灭，亮度值为 0；
短按触摸：LED1 立即点亮为最亮状态；再次短按，LED1 熄灭，开关响应灵敏；

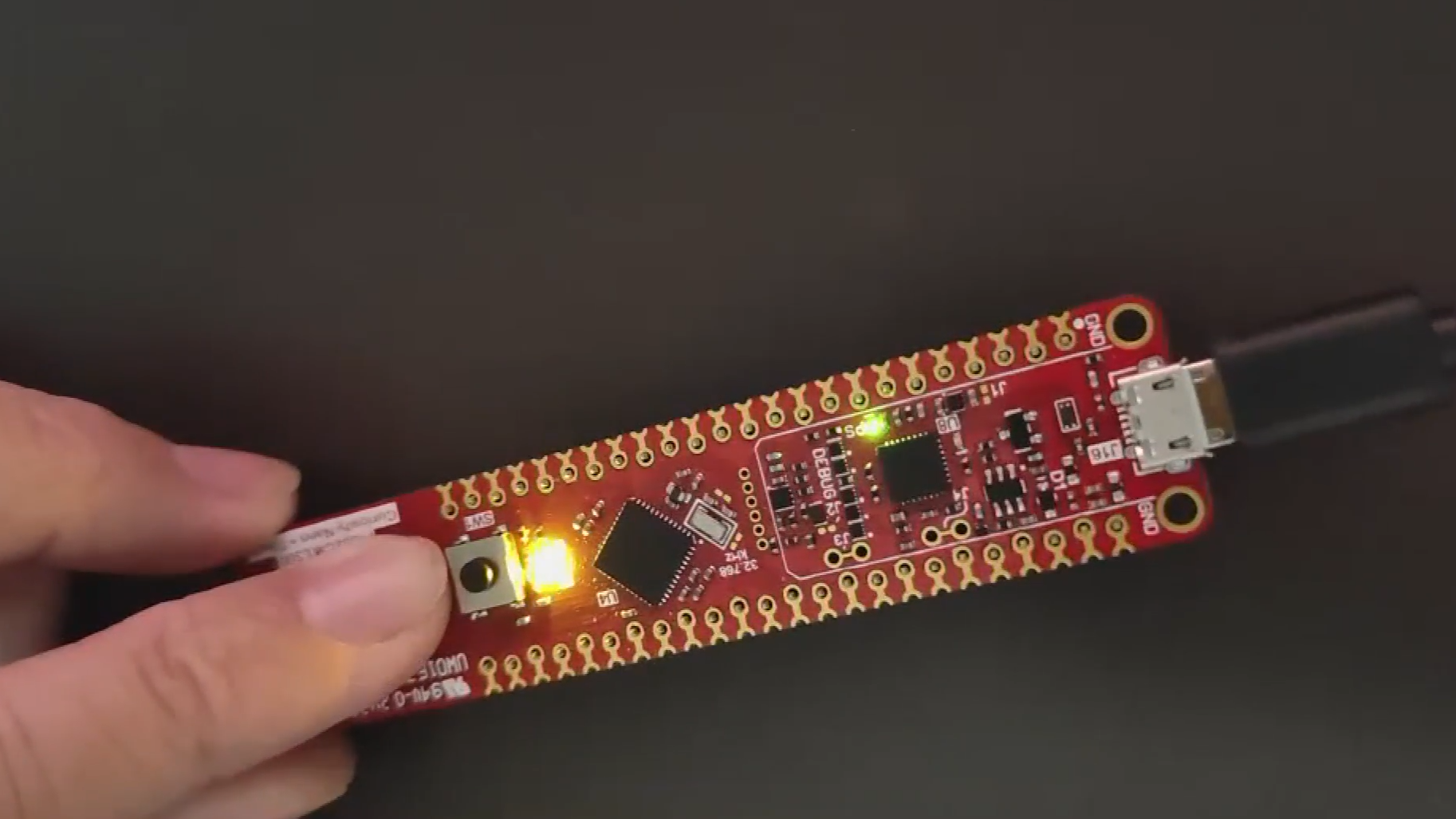

长按递增调光：长按触摸保持，LED 亮度从 0 平滑递增至 255（最亮）；
长按递减调光：亮度到达最亮后继续长按，自动从 255 平滑递减至 0；
循环调光：持续长按，LED 重复「灭→最亮→灭」平滑循环，无闪烁、无跳变。
项目中遇到的难题及解决方法
难题 1：LED所接的如何输出PWM

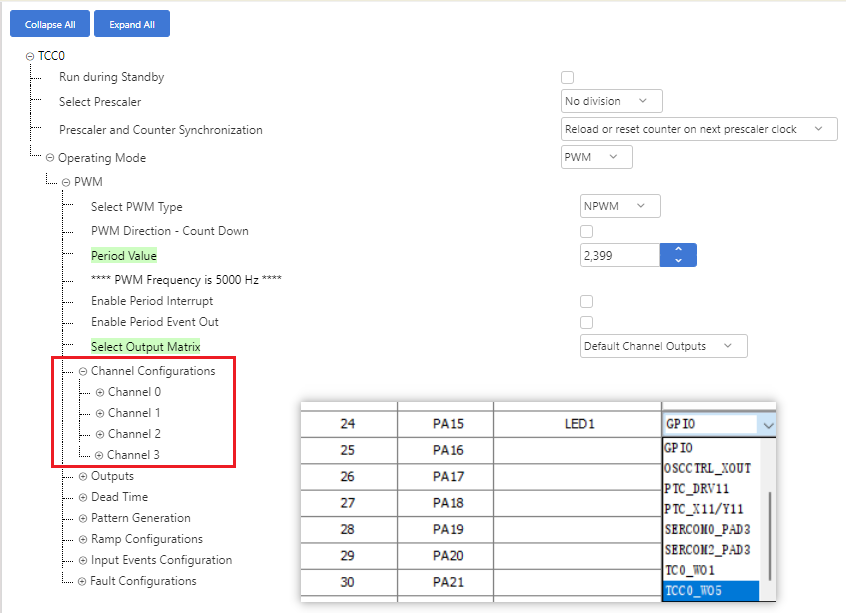

配置TTC0中只有Channel0~3，但是在配置Pin这里是TCC0的通道5，不知道是啥原因
难题 2：GPIO 模拟 PWM 出现 LED 闪烁
- 原因：PWM 频率过低（<50Hz），人眼感知到电平闪烁；亮度步长过大，调节跳变明显。
- 解决方法：将 PWM 频率设为 100Hz，亮度调节步长设为 1%，缩短长按刷新间隔至 10ms，彻底消除闪烁。
难题 3：短按 / 长按误触发
- 原因：无按键消抖，按键机械抖动导致检测错误；长按阈值设置不合理。
- 解决方法：增加 10ms 软件消抖，长按阈值设为 500ms，通过静态变量记录按键状态，精准区分指令。
心得体会
通过本次基于 EV41C56A 开发板的 LED 调光项目，我对Microchip这个芯片的使用了有了比较基础的认知和开发经验
