一、任务介绍

本项目基于Microchip PIC32CM5164LS00048微控制器，实现EV41C56A开发板上电容触摸按键对板载LED的控制功能。具体要求如下：

功能需求：单次触摸按键 → 点亮板载LED；再次触摸 → 关闭LED

触摸通道：正确初始化触摸通道，确保触摸检测可靠

LED控制逻辑：逻辑清晰，实现按键与LED的联动，避免误触发

项目特点：采用触摸技术替代传统机械按键，提升产品交互体验和可靠性

电容触摸按键技术广泛应用于智能家居、消费电子、工业控制等领域，相比传统机械按键具有以下优势：无机械磨损、防水防尘、外观美观、寿命长。本项目作为触摸技术入门实践，帮助开发者掌握QTouch触摸库的使用方法以及触摸检测的基本原理。

二、硬件介绍

本项目采用的PIC32CM5164LS00048是Microchip推出的基于ARM Cortex-M23内核的32位微控制器，属于PIC32C MLS系列。该芯片集成丰富外设资源，其中最关键的是PTC（Peripheral Touch Controller）外设，这是Microchip专为电容触摸检测设计的模拟前端模块，无需外部触摸控制器芯片即可实现可靠的触摸按键应用。芯片主要特性包括：最高48MHz主频、512KB Flash、64KB SRAM、1.8V至3.6V供电范围。PTC外设内部集成了Charge Pump、Comparator、Counter及数字滤波器等电路，负责完成电容到数字信号的完整转换过程。

EV41C56A是Microchip官方推出的PIC32CM5164开发评估板，板上集成了多个标准化外设资源，方便开发者进行功能验证和原型开发。本项目使用的板载资源包括：

触摸按键（Touch Button）：采用PCB式的电容触摸电极设计

LED指示灯：板载用户LED，连接到GPIO端口

PIC32CM系列MCU的PTC外设采用自电容检测原理。每个触摸电极与MCU内部电路形成一个基准电容，当手指接近或触碰电极时，人体作为导体与电极之间形成耦合电容，典型值为1至10皮法，导致该电极的自电容增加。PTC外设通过测量电容的变化量来判断触摸动作：先将电容充电至参考电压，再测量充放电所需时间的变化，当手指触碰时充放电时间延长，超过预设阈值即判定为触摸事件。

三、方案框图和设计思路

系统总体架构

触摸通道使用PTC的Y16通道，配置为自电容模式，这是单按键应用的最佳选择。相比互电容模式，自电容配置简单、响应速度快、所需引脚少。自电容模式无需X-Y矩阵配合，每个按键只需一个感应引脚，非常适合本项目的单一触摸按键场景。触摸检测的关键参数包括：触摸阈值设为20，表示信号超过基准值20个单位时触发检测；迟滞设为25%，用于防止因信号在阈值附近波动导致的抖动；检测去抖次数设为4，表示连续4次测量确认触摸才判定为有效，这一机制能有效过滤偶然的噪声干扰；释放去抖次数设为5，表示连续5次测量确认无触摸才判定为真正释放，避免手指轻微抖动造成反复触发。

四、软件流程图和重要代码介绍

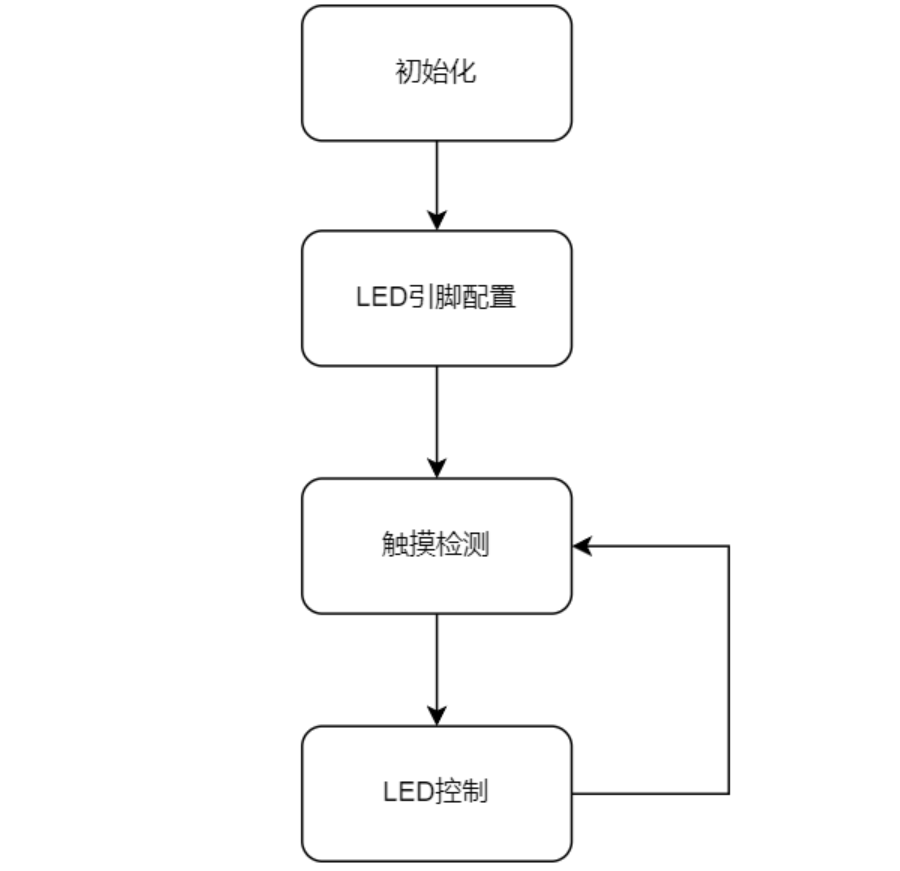

4.1 整体软件流程图

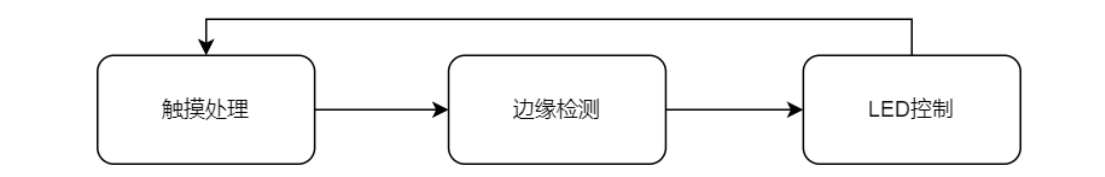

4.2 主循环代码分析


/* 初始化所有模块 */
SYS_Initialize ( NULL );
touch_init();                            // 初始化触摸库

/* 配置LED引脚PA15为输出 */
PORT_GroupOutputEnable(LED_PIN_PORT, LED_PIN_MASK);
PORT_GroupClear(LED_PIN_PORT, LED_PIN_MASK);  // LED初始关闭

while ( true )
{
    touch_process();                     // 执行触摸测量

    if (measurement_done_touch == 1u)    // 测量完成？
    {
        measurement_done_touch = 0u;

        /* 获取当前触摸状态，检测是否被触摸 */
        uint8_t current_touch = get_sensor_state(0) & KEY_TOUCHED_MASK;

        /* 边缘检测：从无触摸变为有触摸 */
        if ((current_touch != 0u) && (last_touch_state == 0u))
        {
            led_state = !led_state;      // 翻转LED状态
            if (led_state) {
                PORT_GroupSet(LED_PIN_PORT, LED_PIN_MASK);    // LED ON
            } else {
                PORT_GroupClear(LED_PIN_PORT, LED_PIN_MASK);  // LED OFF
            }
        }

        last_touch_state = current_touch; // 更新历史状态
    }
}
return ( EXIT_FAILURE );

五、实验效果

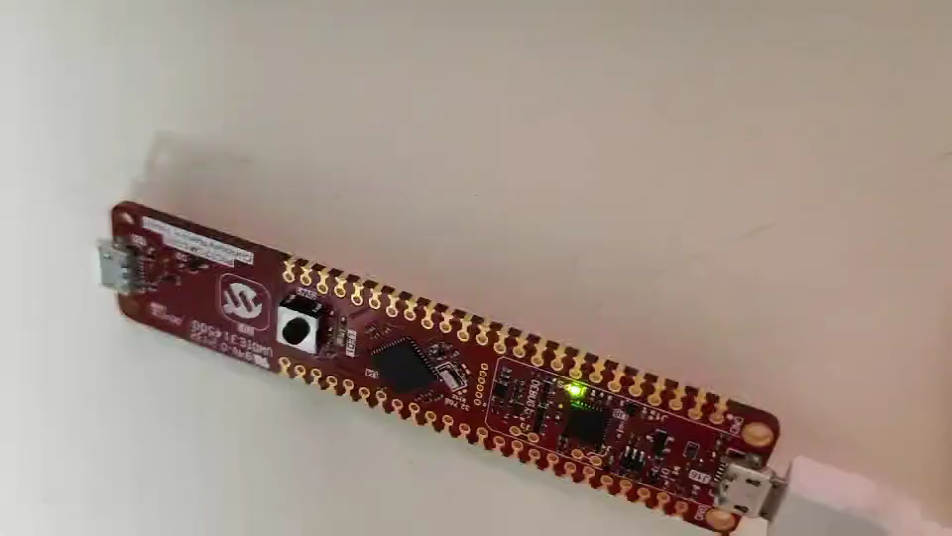

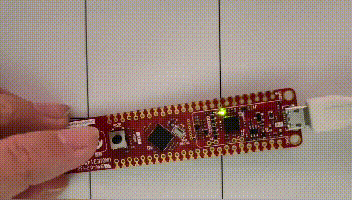

操作效果：

六、心得体会

电容触摸按键的设计并非单纯的软件配置问题。触摸电极的形状、尺寸、覆盖层材质和厚度都会直接影响触摸灵敏度。在本项目中，触摸电极连接到PTC的Y16通道，配置为自电容模式。相比互电容模式，自电容更适合单按键应用，配置简单且响应速度快。触摸检测涉及模拟电路（充放电、比较器）和数字信号处理（滤波、去抖）的配合。QTouch库已经封装了这些底层细节，开发者只需关注上层的参数配置。但理解其工作原理对于调试触摸不灵敏或易误触发的问题至关重要。本项目验证了基于PIC32CM系列MCU实现触摸按键控制的基本流程，掌握QTouch库的使用方法，不仅为开发电容触摸应用奠定了基础，也加深了对嵌入式系统中模拟与数字信号处理协同工作的理解。
