Funpack5-2 -使用EV41C56A实现触摸控制LED的设计

内容介绍

项目介绍

本项目主要利用Microchip的PIC32CM LS00 Curiosity Nano+ Touch Evaluation Kit硬件平台作为开发平台，依托MPLAB开发环境，旨在实现以下核心功能：

一是通过编程正确初始化触摸通道；

二LED 控制逻辑清晰，不出现误触发；

三是设计并实现基本功能单次点击切换LED状态。

项目核心围绕三大要素展开：LED控制、触摸功能的实现以及避免误触发。我们需要进行具体功能的拆分，并逐步通过基本例程进行对应的功能实现，最后结合到一起达成预定功能目标。

硬件介绍

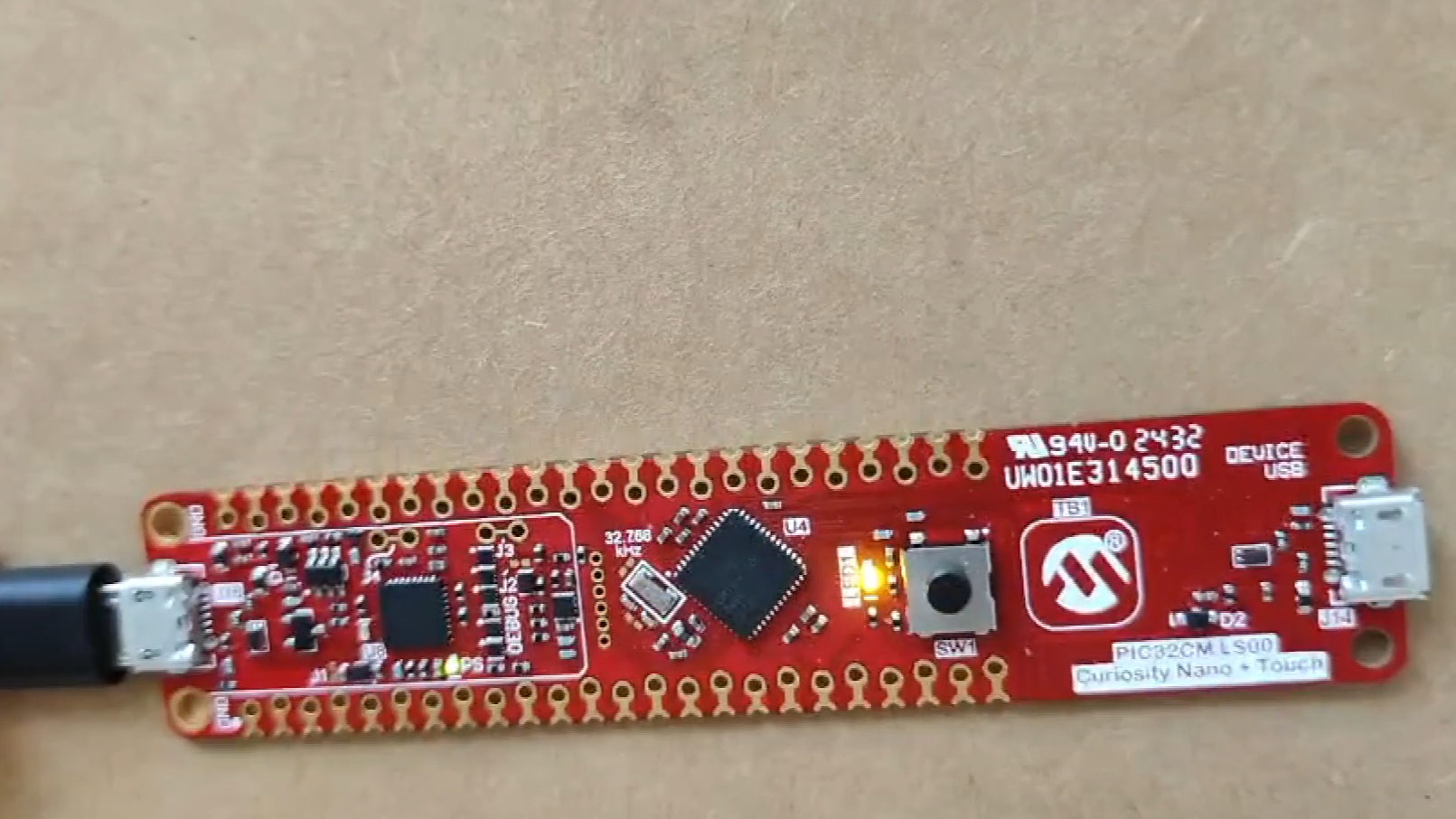

PIC32CM LS00 Curiosity Nano+ Touch 评估工具包（EV41C56A）是一款专为评估 PIC32CM5164LS00048 微控制器的硬件平台。该套件基于安全且超低功耗的 ARM® Cortex®-M23 内核，集成了丰富的安全功能和触摸控制能力。这款评估套件还将安全启动、TrustZone® 技术、加密加速器与增强型触摸控制完美融合，是开发安全触摸应用的理想选择！

特性

PIC32CM5164LS00048 ARM® Cortex®-M23 内核微控制器

512KB Flash 存储器，超低功耗设计

安全启动（Secure Boot）+ ARM TrustZone® 技术

集成加密加速器，硬件安全保障

增强型外设触摸控制器（PTC），支持电容式触摸

智能模拟功能：运算放大器、ADC、DAC、模拟比较器

板载调试器，支持 MPLAB X IDE 开发环境

电压范围 1.7V-3.6V，MIC5353 稳压器支持最大 500mA

兼容 Curiosity Nano Base for Click boards™ 扩展

支持 mikroBUS™、Xplained Pro 接口扩展。

设计思路

本次是通过开发板的触摸按键实现控制LED的变化：

首先实现板卡led的输出控制；

接下来通过touch功能配置触摸按键通道；

最后加入防误触判断逻辑；

软件流程图以及功能实现说明

流程图：

模块化设计：

功能模块实现介绍及代码：

1、LED控制引脚的实现

LED控制实际上就是GPIO的输出控制，我们通过MCC的PIN引脚配置工具实现：

实际上使用的操作函数（自动生成的）如下：

GPIO_PA15_Toggle();

2、触摸按键的配置

触摸按键是我们本次主要使用的输出单元，通过板载的触摸按键实现功能，触摸按键连接的引脚是PA22，对应的是PTC模块的16通道：

然后我们进行MCC的touch模块配置，新建一个触摸按键，并于PA22引脚关联：

3、基本逻辑

按键通过循环扫描的方式进行不断的判断，目前我们设置的是20毫秒采集一次，也就是说在循环过程中每20毫秒就会输出一次状态，我们会根据状态来进行对标志位的处理，然后通过标志位之间的相互关系来实现对LED的控制，我们在测试过程中会发现，如果只有一层逻辑判断的话，他会不断的进行按键状态的更改（也就是快速闪烁），我们目前需要实现的状态是能识别出一次按键，这里的一次触碰是按下抬起为一次，所以我们在输出状态的基础上，又增加了一层逻辑关联，具体代码如下：

touch_process();
if(measurement_done_touch == 1u)
{
    measurement_done_touch = 0u;
    // process touch data
    key_status = get_sensor_state(0) & KEY_TOUCHED_MASK;
    if (0u != key_status) {
        //Touch detect
        if(key_updata_flag == 0)
            key_down_flag = 1;

    } else {
        //Touch No detect
        if(key_down_flag == 1)
        {
            key_down_flag = 0;
            key_updata_flag = 1;
        }
    }
}

if(key_updata_flag == 1)
{
    key_updata_flag = 0;
    GPIO_PA15_Toggle();
}

难点和不解

在实际开发过程中遇到的最大的难点或者说是坑，主要出现了对触摸按键的控制，我们通过MCC进行touch配置似乎没有起到作用，后来在不关闭touch配置的情况下进行生成就又起作用了。另外一个就是实际产生的文件工程有两个，一个是我创建的功能，可是进行MCC配置后又生成了一个，不知道这是为什么。

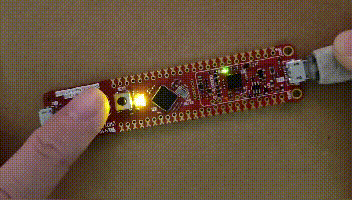

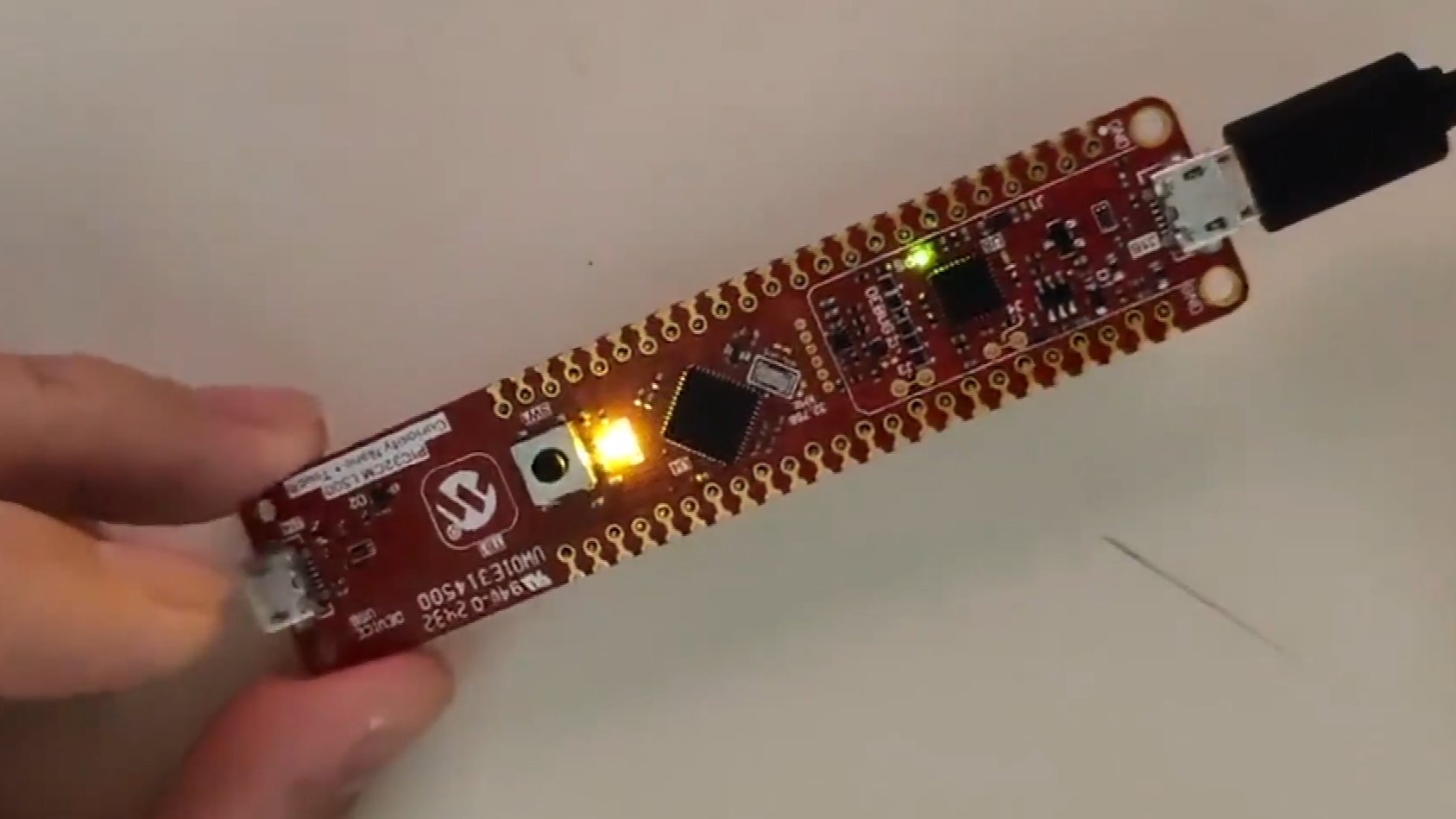

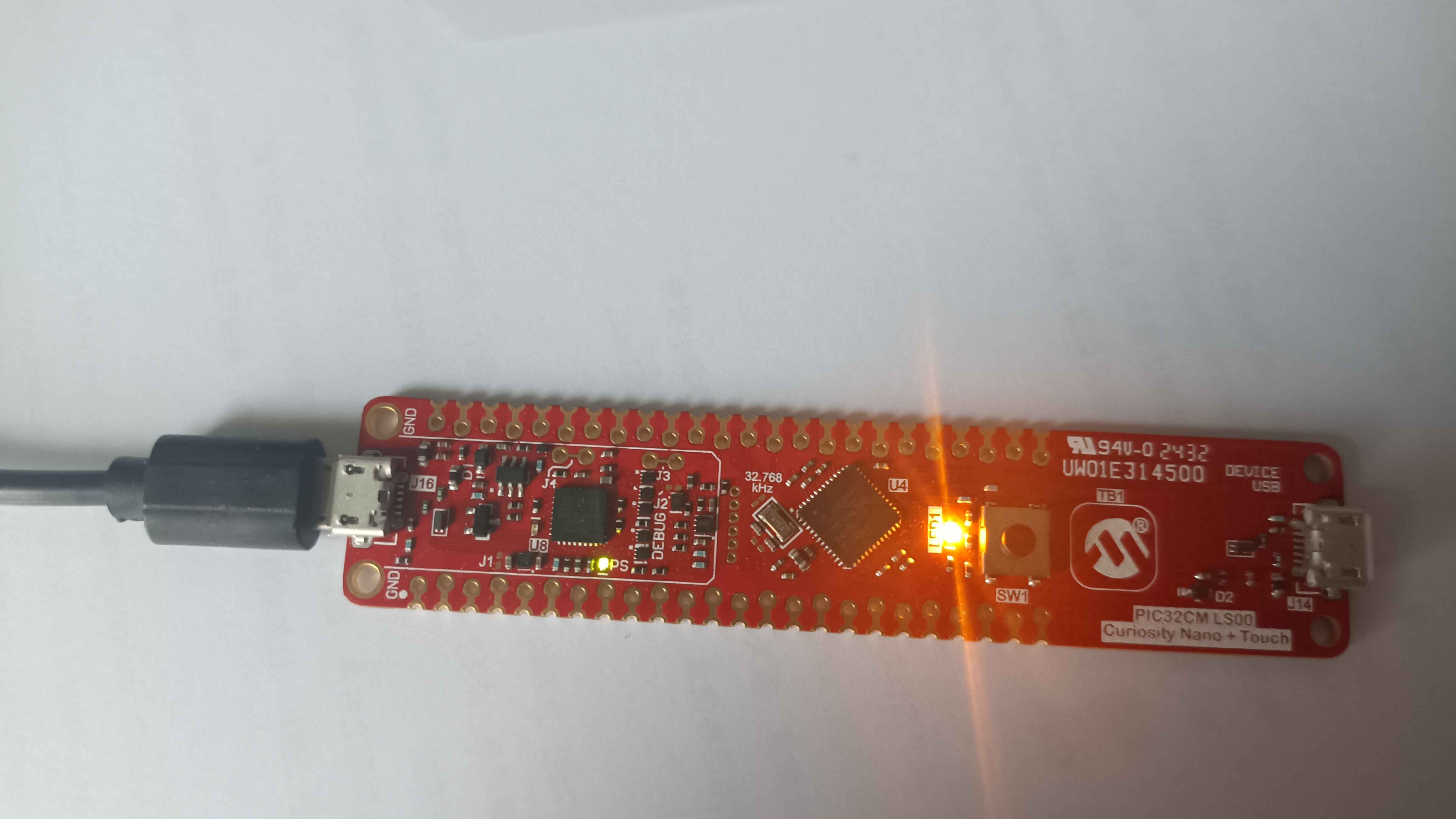

效果展示

效果主要实现的是触摸按键实现LED的切换，实际效果详见视频。

心得体会

在本次的实践活动中，具体体验了一下MPLAB的具体开发流程，以及重点的触摸按键工具的应用，虽然过程中有曲折不过通过不断的尝试，也算有惊无险的实现了任务，这个Touch的库真的好用，还是可视化，和这次的开发板也非常的搭配，体验了一次不一样的操作流程。
