一、项目介绍和创意介绍

1.1 项目背景

2026贸泽电子M-Design创意设计大赛（第二季），我实现的是任务一智能家居，使用 FRDM_RW612 开发板、SEN66多合一传感器以及OLED显示屏制作了多合一远程环境监测项目。

室内环境质量（PM2.5、CO₂、温湿度等）直接影响人体健康，目前市面多数方案只测一两个参数，数据显示也只停留在设备本地，缺少远程查看和历史追溯的能力。本项目的目标是做一套低成本、高集成度的环境监测系统，支持本地 OLED 和手机小程序双向展示。

1.2 核心创意

一颗芯片测9种参数。 选 SEN66 这颗多合一传感器，同时输出 PM1.0/2.5/4.0/10、温度、湿度、CO₂、VOC、NOx，省掉多个分立传感器带来的布线复杂度和成本。

本地显示 + 远程查看。 本地用 OLED 翻页显示9种数据，远程通过 BLE 5.0 推送到微信小程序，小程序里还能看历史曲线。

上位机用微信小程序。 不要装 App，微信扫码直接用。Android / iOS 都支持，微信本身就带 BLE API，存数据用 wx.setStorageSync 就行。

1.3 系统组成

二、硬件介绍

2.1 FRDM-RW612 开发板

NXP 官方的低成本评估板，主控是 RW612 双核（Cortex-M33 @ 260MHz + DSP），板载 2MB Flash、768KB SRAM，集成 2.4GHz BLE 5.0 射频，自带 J-Link 调试器。

2.2 SEN66 多合一传感器

Sensirion 出品，一颗芯片集成四种传感技术：

• 激光散射 → PM1.0 / PM2.5 / PM4.0 / PM10
• 电容式 → 温湿度
• NDIR 非色散红外 → CO₂
• MOx 金属氧化物 → VOC / NOx 指数

I²C 接口，地址 0x6b。

2.3 SSD1306 OLED 显示屏

0.96 寸，128×64 像素，驱动芯片 SSD1306，I²C 接口，地址 0x3c。

2.4 硬件连接

FRDM-RW612 的 flexcomm2 配成 I²C 主模式（100kHz），挂两个从设备：

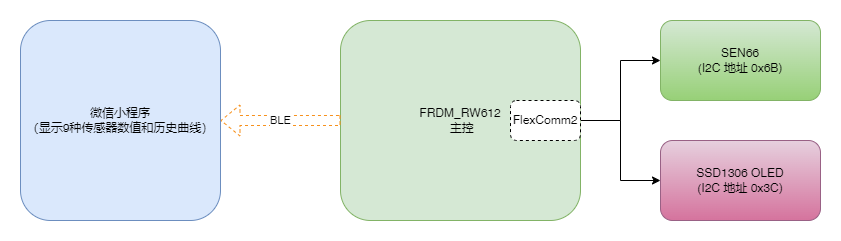

图2-1: 硬件连接示意图

两路外设的 SCL 和 SDA 引脚并联，靠地址区分。按钮 SW0 和 RGB LED 走 GPIO，跟 I²C 没关系。

三、方案框图和项目设计思路

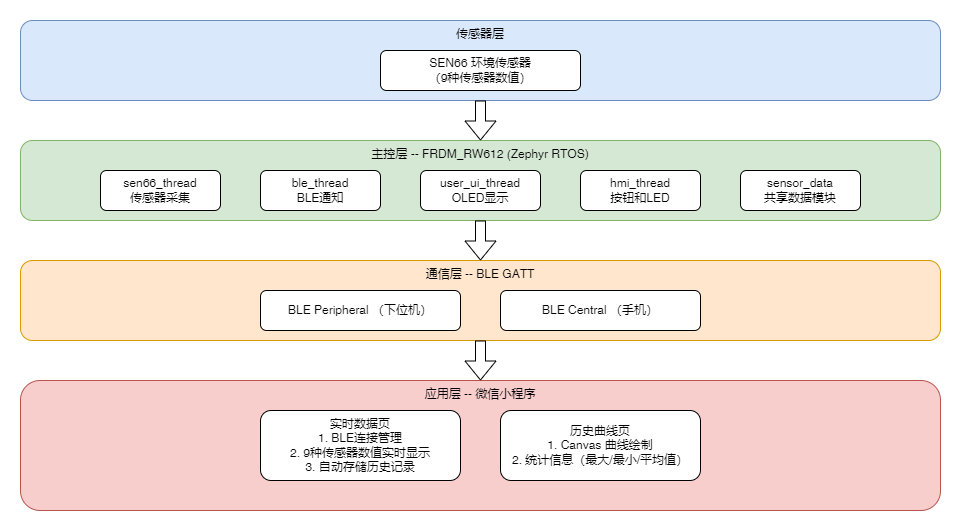

3.1 系统架构

分四层：传感器采集 → 主控处理 → BLE 通信 → 应用展示。

3.2 数据流

本地路径：SEN66 → I²C → sen66_thread 采集 → sensor_data 共享内存 → user_ui_thread → OLED

远程路径：SEN66 → I²C → sen66_thread → sensor_data → ble_thread → BLE Notify → 微信小程序

两个路径共用同一份数据源，通过 sensor_data 模块的 k_mutex 保证线程安全。

3.3 多线程架构

线程间不走消息队列，直接用 k_mutex 保护共享内存，避免拷贝开销。

3.4 BLE 数据包协议

22 字节定长包，小端序，一次 Notify 发完：

用整型传原始值，接收端再除，避免传浮点数。

3.5 历史存储和 OLED 优化

• 下位机环形缓冲区 1440 条（约24小时，每分钟记1条）
• 上位机 wx.setStorageSync 存 10000 条
• OLED 帧缓冲 + 变化检测：新旧 buffer 对比，只刷变化页，I²C 通信省 75%+

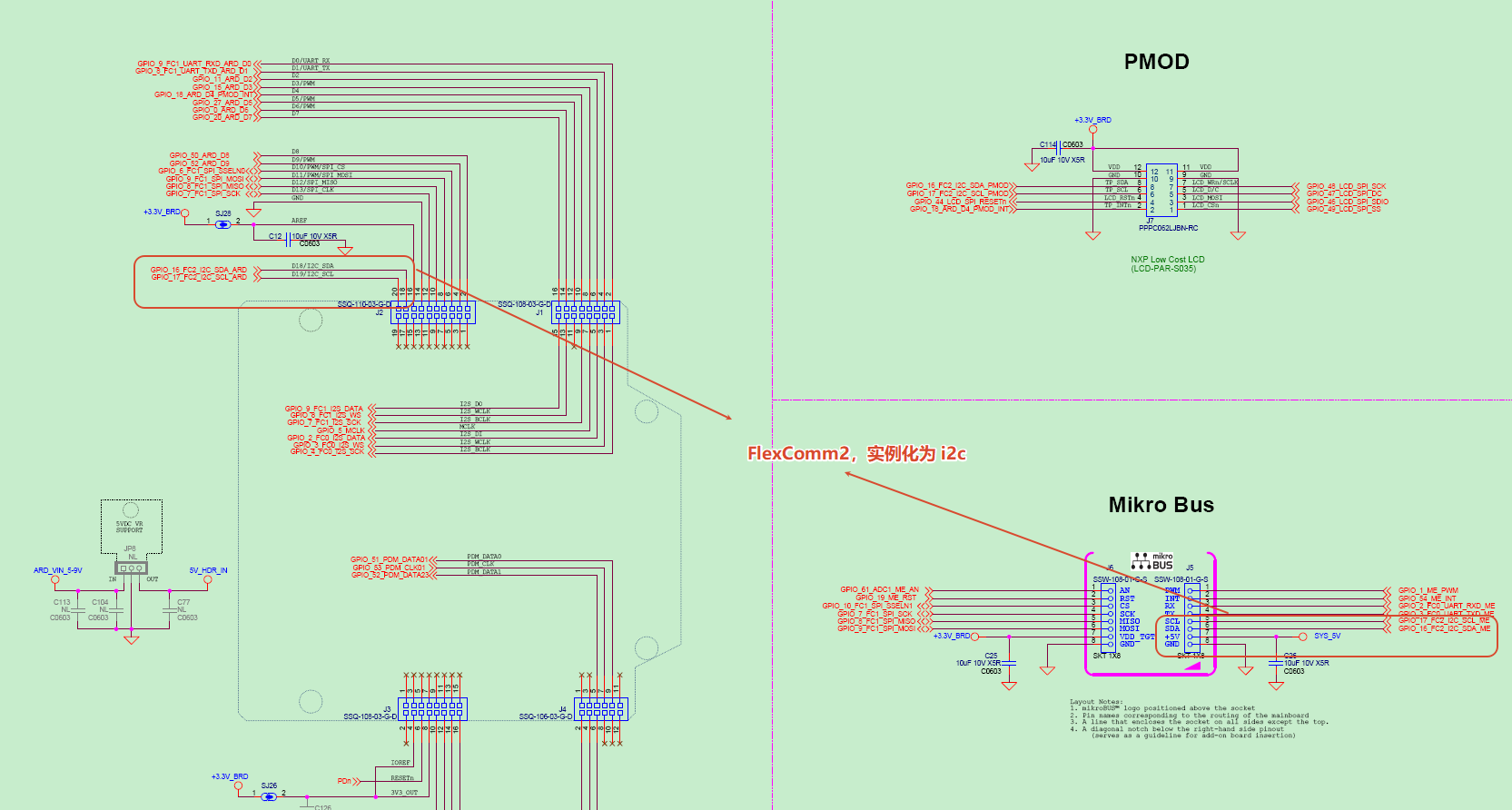

四、原理图介绍

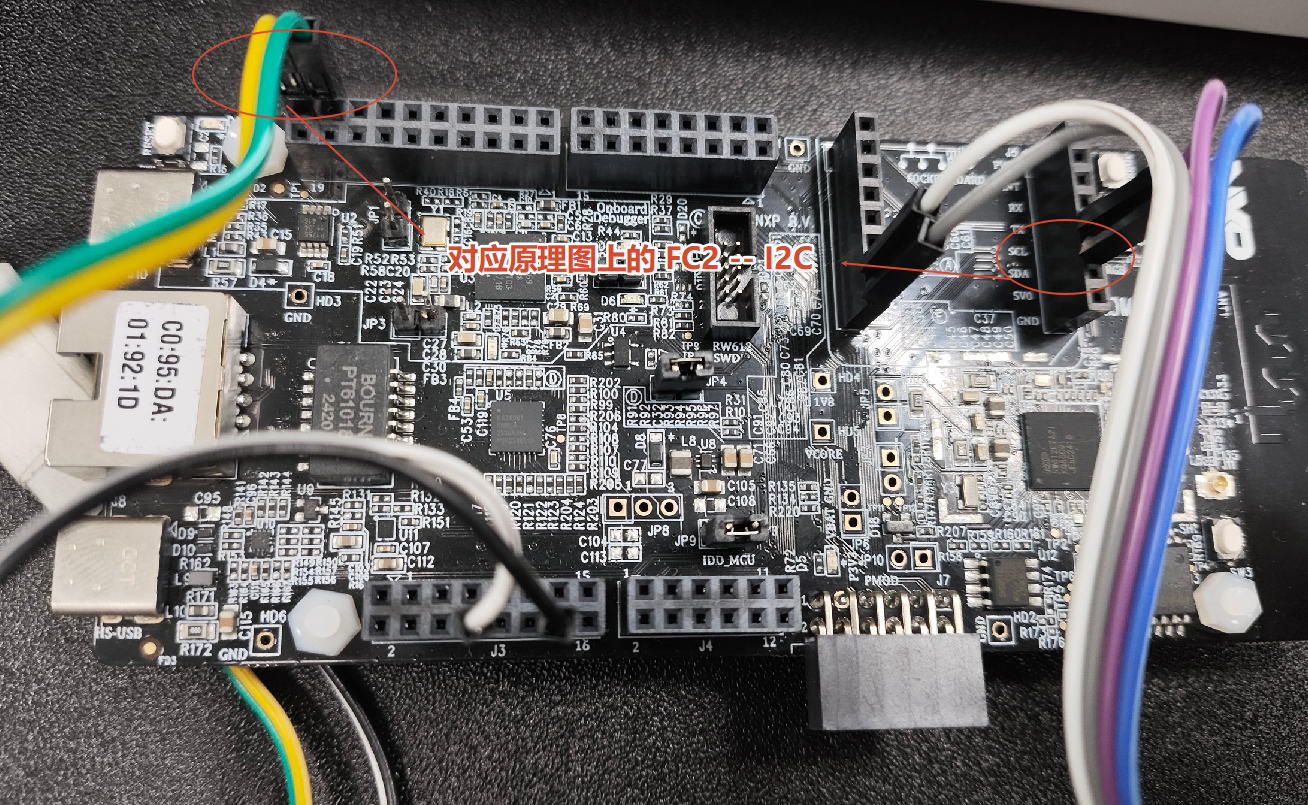

没有自制 PCB，跑在 FRDM-RW612 官方开发板上。原理图层面就只有 flexcomm2 的 I²C 接口接两个外设。

flexcomm2 配成 I²C 主模式，频率 100kHz。SEN66 和 OLED 的 SCL/SDA 并一起，从机地址分别是 0x6b 和 0x3c。板上自带 I²C 上拉电阻。

五、软件流程图和关键代码介绍

5.1 整体软件架构

下位机跑 Zephyr RTOS v4.3.0。main() 只打了个编译时间就进空循环睡大觉，真正干活的是四个独立线程：

// main.c — 就这12行
int main(void)
{
    printk("Zephyr Application Build Time: %s %s\r\n", __DATE__, __TIME__);
    while (1) {
        k_msleep(1000);
    }
    return 0;
}

四个线程通过 K_THREAD_DEFINE 宏定义，编译时自动创建。

线程调度流程

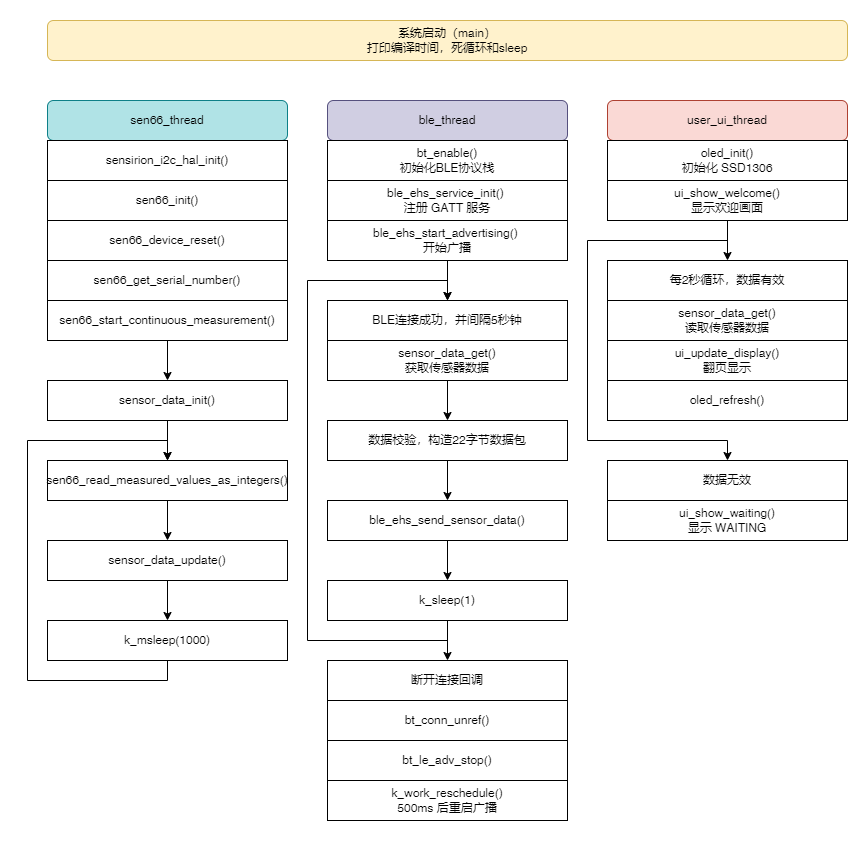

图5-1: 四大线程的软件流程图

5.2 SEN66 采集线程

线程入口在 sen66_thread.c，做了这几件事：

1. 初始化 I²C HAL
2. 初始化 SEN66 驱动
3. 复位芯片（等 1.2s）
4. 读序列号（打印到日志）
5. 启动连续测量模式
6. 每秒循环：读9种数据 → 写共享内存 → 每60次写一条历史

以下是完整的主循环代码（直接从源文件复制）：

while (1) {
    /* 6. 读取测量值 */
    error = sen66_read_measured_values_as_integers(&pm1p0, &pm2p5, &pm4p0, &pm10p0, &humidity, &temperature,
                                                   &voc_index, &nox_index, &co2);
    if (error != NO_ERROR) {
        LOG_WRN("Faild to read measurements: %i", error);
        continue;
    }

    /* 更新共享数据 */
    m_sensor_data.pm1_0 = pm1p0;
    m_sensor_data.pm2_5 = pm2p5;
    m_sensor_data.pm4_0 = pm4p0;
    m_sensor_data.pm10 = pm10p0;
    m_sensor_data.humidity = humidity;
    m_sensor_data.temperature = temperature;
    m_sensor_data.voc_index = voc_index;
    m_sensor_data.nox_index = nox_index;
    m_sensor_data.co2 = co2;
    m_sensor_data.timestamp = k_uptime_get() / 1000;
    m_sensor_data.valid = true;

    sensor_data_update(&m_sensor_data);

    /* 每分钟添加一次历史记录 */
    history_counter++;
    if (history_counter >= 60) {
        sensor_data_add_history(&m_sensor_data);
        history_counter = 0;
    }

    row_count++;

    k_msleep(1000);
}

说明：sen66_read_measured_values_as_integers 是 Sensirion 官方驱动库的接口，一次 I²C 读操作取回9个值。取回来先填到栈上的 m_sensor_data，再调 sensor_data_update 写进全局共享内存（内部有 k_mutex 保护）。历史记录是每60次采（约1分钟）记一条，环形缓冲区 1440 条。

5.3 传感器数据共享模块

这是线程间通信的核心，代码在 sensor_data.c。

写端（SEN66 线程调）：

void sensor_data_update(const struct sensor_data *data)
{
    k_mutex_lock(&data_mutex, K_FOREVER);
    memcpy(&current_data, data, sizeof(*data));
    current_data.valid = true;
    k_mutex_unlock(&data_mutex);
}

读端（BLE 线程和 UI 线程调）：

int sensor_data_get(struct sensor_data *data)
{
    if (!data) {
        return -EINVAL;
    }
    k_mutex_lock(&data_mutex, K_FOREVER);
    if (!current_data.valid) {
        k_mutex_unlock(&data_mutex);
        return -ENODATA;
    }
    memcpy(data, &current_data, sizeof(*data));
    k_mutex_unlock(&data_mutex);
    return 0;
}

说明：这两个接口都很短。写的时候 lock→memcpy→unlock，读的时候 lock→copy out→unlock。valid 标志用来区分"还没采过数据"和"数据已更新"，SEN66 线程第一次写时才设为 true，读端发现 false 就直接返回 -ENODATA。

历史记录的环形缓冲区逻辑：

int sensor_data_add_history(const struct sensor_data *data)
{
    k_mutex_lock(&history_mutex, K_FOREVER);
    struct history_record *record = &history_buffer[history_write_index];
    record->timestamp = data->timestamp;
    record->temperature = data->temperature;
    /* ... 其他字段赋值 ... */
    history_write_index = (history_write_index + 1) % MAX_HISTORY_RECORDS;
    if (history_count < MAX_HISTORY_RECORDS) {
        history_count++;
    }
    k_mutex_unlock(&history_mutex);
    return 0;
}

history_write_index 从0走到1439再绕回0，满了就覆盖老数据。

5.4 BLE GATT 服务和通信线程

GATT 服务用自定义 128-bit UUID，Service 是 12345678-1234-5678-1234-56789abcdef0，Characteristic 是 ...f1，支持 Read 和 Notify。

服务定义（ble_ehs_service.c 第57-72行）：

static struct bt_gatt_attr ehs_attrs[] = {
    /* [0] 主服务 */
    BT_GATT_PRIMARY_SERVICE(&ehs_service_uuid),

    /* [1] 特征声明 */
    BT_GATT_CHARACTERISTIC(&sensor_data_uuid.uuid,
                           BT_GATT_CHRC_READ | BT_GATT_CHRC_NOTIFY,
                           BT_GATT_PERM_READ,
                           read_sensor_data, NULL, NULL),

    /* [2] CCC */
    BT_GATT_CCC(ccc_cfg_changed,
                BT_GATT_PERM_READ | BT_GATT_PERM_WRITE),
};

说明：标准的 3-attribute 结构。BT_GATT_CHRC_READ | BT_GATT_CHRC_NOTIFY 表示这个特征值可以被读，也支持推送；CCC 配成可读可写，手机端通过写 CCC 来启用/禁用 Notify。

BLE 线程的主逻辑在 ble_thread.c，以下是关键的数据发送段（第92-198行）：

/* 定期发送数据 */
if (is_connected &&
    (current_time - connect_time >= CONNECT_DELAY) &&
    (current_time - last_send_time >= DATA_SEND_INTERVAL))
{
    err = sensor_data_get(&data);

    if (err == 0) {
        /* 检查传感器数据是否有效（上电初期数据不稳定） */
        bool data_valid = true;

        if (data.pm1_0 >= 65535 || data.pm2_5 >= 65535 ||
            data.pm4_0 >= 65535 || data.pm10 >= 65535) {
            data_valid = false;
        }
        if (data.co2 >= 65535) {
            data_valid = false;
        }
        if (data.nox_index >= 32767) {
            data_valid = false;
        }

        if (!data_valid) {
            LOG_WRN("Invalid sensor data, skipping");
            last_send_time = current_time;
            retry_count = 0;
            continue;
        }

        /* 构造数据包 */
        memset(&packet, 0, sizeof(packet));
        packet.pm1_0      = data.pm1_0;
        /* ... 其余字段赋值 ... */
        packet.timestamp  = data.timestamp;

        err = ble_ehs_send_sensor_data(&packet);
        if (err == 0) {
            retry_count = 0;
        } else if (err == -ENOMEM) {
            retry_count++;
            if (retry_count <= MAX_NOTIFY_RETRY) {
                /* 不更新 last_send_time，下次循环立即重试 */
            } else {
                last_send_time = current_time;
                retry_count = 0;
            }
        }
        /* ... 其他错误处理 ... */
    }
}

k_sleep(K_SECONDS(1));

说明：这里有几个设计点。CONNECT_DELAY = 5 秒是等手机那边配好 CCC 和 MTU；数据有效性校验过滤上电初期 SEN66 的异常值；-ENOMEM 重试是因为 ATT 层还没准备好，最多试3次，3次都失败就跳过等下一个周期。

断线重连在 ble_ehs_service.c 的第92-110行：

static void disconnected(struct bt_conn *conn, uint8_t reason)
{
    char addr[BT_ADDR_LE_STR_LEN];
    bt_addr_le_to_str(bt_conn_get_dst(conn), addr, sizeof(addr));
    LOG_INF("<<< Disconnected: %s (0x%02x)", addr, reason);

    if (current_conn) {
        bt_conn_unref(current_conn);
        current_conn = NULL;
    }
    ccc_value = 0;

    bt_le_adv_stop();
    k_work_reschedule(&adv_restart_work, K_MSEC(500));
}

disconnected 回调里把 current_conn 引用释放掉、ccc_value 清零，然后停广播等 500ms 再重启。延迟重启是因为 BLE 栈内部需要时间清理旧的资源。

5.5 UI 显示线程

OLED 显示逻辑在 user_ui.c，分三页翻：

static void ui_show_page1(const struct sensor_data *data)
{
    char buf[32];
    snprintf(buf, sizeof(buf), "TEMP : %5.1F ^C", (double)data->temperature / 200.0);
    oled_draw_string(0, 0, buf);
    snprintf(buf, sizeof(buf), "HUMI : %5.1F %%", (double)data->humidity / 100.0);
    oled_draw_string(0, 16, buf);
    snprintf(buf, sizeof(buf), "CO2  : %5u PPM", data->co2);
    oled_draw_string(0, 32, buf);
}
// page2（PM1.0/2.5/4.0）和 page3（PM10/VOC/NOx）结构一样

static void ui_update_display(const struct sensor_data *data)
{
    static uint8_t page_idx = 0;
    static int64_t last_page_switch = 0;
    int64_t now = k_uptime_get();
    char buf[16];

    if (now - last_page_switch >= 5000) {
        page_idx = (page_idx % 3) + 1;
        last_page_switch = now;
    }

    oled_clear();

    if (page_idx == 1)      ui_show_page1(data);
    else if (page_idx == 2) ui_show_page2(data);
    else if (page_idx == 3) ui_show_page3(data);

    snprintf(buf, sizeof(buf), "%d/3 PAGE", page_idx);
    oled_draw_string(64, 48, buf);

    oled_refresh();
}

说明：page_idx 从1到3循环，每5秒切一次。每页固定三个数据行（y=0,16,32），右下角显示页码。

欢迎界面的实现：

static void ui_show_welcome(void)
{
#if defined(CONFIG_BOARD_FRDM_RW612)
    oled_clear();
    oled_draw_centered(0, "EETREE & MOUSER");
    oled_draw_centered(16, "RW612 BLE HT");
    oled_draw_centered(32, "OLED && BLE");
    oled_draw_centered(48, "WECHAT MINIPROGRAM");
    oled_refresh();
#elif defined(CONFIG_BOARD_FRDM_MCXW71)
    /* MCXW71 版显示不同的品牌 */
    oled_draw_centered(0, "EEPW & ELE14");
    oled_draw_centered(16, "MCXW71 BLE HT");
    /* ... */
#endif
}

预编译宏区分不同开发板，换板子就显示不同的品牌信息。

5.6 微信小程序

小程序连接 BLE 设备的流程，核心代码在 realtime.js。

搜索设备（精确匹配名称）：

_startDiscovery() {
    // 先清理旧监听器
    if (this._deviceFoundHandler) {
      wx.offBluetoothDeviceFound(this._deviceFoundHandler);
    }

    this._deviceFoundHandler = (res) => {
      if (!this._isConnecting) return;
      res.devices.forEach(device => {
        const name = device.name || device.localName || '';
        // 精确匹配设备名称 "BLE HT Meter"
        if (name === TARGET_DEVICE_NAME) {
          wx.stopBluetoothDevicesDiscovery();
          wx.offBluetoothDeviceFound(this._deviceFoundHandler);
          this._connectToDevice(device.deviceId);
        }
      });
    };

    wx.onBluetoothDeviceFound(this._deviceFoundHandler);
    wx.startBluetoothDevicesDiscovery({ ... });
}

说明：TARGET_DEVICE_NAME 是 'BLE HT Meter'，用 === 全等匹配而不是 includes() 模糊匹配，这是为了避免连到周围的"BYD BLE3"、"海豹06EV"之类无关设备。

连接后的服务发现和特征值查找：

_discoverServices() {
    wx.getBLEDeviceServices({
      deviceId: this._deviceId,
      success: (res) => {
        // 优先找自定义 UUID
        const targetUUID = app.globalData.serviceUUID.toUpperCase();
        let targetSvc = res.services.find(
          s => s.uuid.toUpperCase() === targetUUID
        );
        // 没找到的话，排除标准服务后取第一个
        if (!targetSvc) {
          const standardPrefixes = ['00001800', '00001801', '0000180a', '0000181a'];
          targetSvc = res.services.find(s => {
            const uuid = s.uuid.toUpperCase();
            return !standardPrefixes.some(p => uuid.startsWith(p));
          });
        }
        if (targetSvc) {
          this._serviceId = targetSvc.uuid;
          this._discoverCharacteristics();
        } else {
          this._retryDiscoverServices();  // 重试
        }
      },
      fail: (err) => { this._retryDiscoverServices(); }
    });
}

说明：先按配置的 UUID 精准查找，找不到时把标准蓝牙服务（GAP/GATT/设备信息等）排除，取第一个非标准服务作为备选。失败时最多重试3次，间隔1.5秒。

收到数据后的解析：

_handleSensorData(buffer) {
    const dataView = new DataView(buffer);
    const off = 0;

    const pm1_0      = dataView.getUint16(off + 0, true);
    const pm2_5      = dataView.getUint16(off + 2, true);
    const pm4_0      = dataView.getUint16(off + 4, true);
    const pm10       = dataView.getUint16(off + 6, true);
    const rawHumi    = dataView.getInt16(off + 8, true);
    const rawTemp    = dataView.getInt16(off + 10, true);
    const voc_index  = dataView.getInt16(off + 12, true);
    const nox_index  = dataView.getInt16(off + 14, true);
    const co2        = dataView.getUint16(off + 16, true);
    const timestamp  = dataView.getUint32(off + 18, true);

    const data = {
      pm1_0: (pm1_0 / 10.0).toFixed(1),
      pm2_5: (pm2_5 / 10.0).toFixed(1),
      pm4_0: (pm4_0 / 10.0).toFixed(1),
      pm10: (pm10 / 10.0).toFixed(1),
      humidity: Math.max(0, Math.min(100, rawHumi / 100.0)).toFixed(1),
      temperature: Math.max(-10, Math.min(80, rawTemp / 200.0)).toFixed(1),
      voc_index: (voc_index / 10.0).toFixed(1),
      nox_index: (nox_index / 10.0).toFixed(1),
      co2: Math.min(40000, co2),
      updateTime: this._formatTime(new Date())
    };
    app.globalData.currentData = data;
    app.addHistoryRecord({ timestamp: Date.now(), ...data });
    this._updateDisplayData(data);
}

说明：getUint16(off, true) 的第二个参数 true 表示小端序，跟下位机的协议对应。温湿度做了边界限制（湿度0~100%，温度-10~80°C），CO₂ 限 40000，防止 SEN66 的异常值污染显示。

六、功能展示图及说明

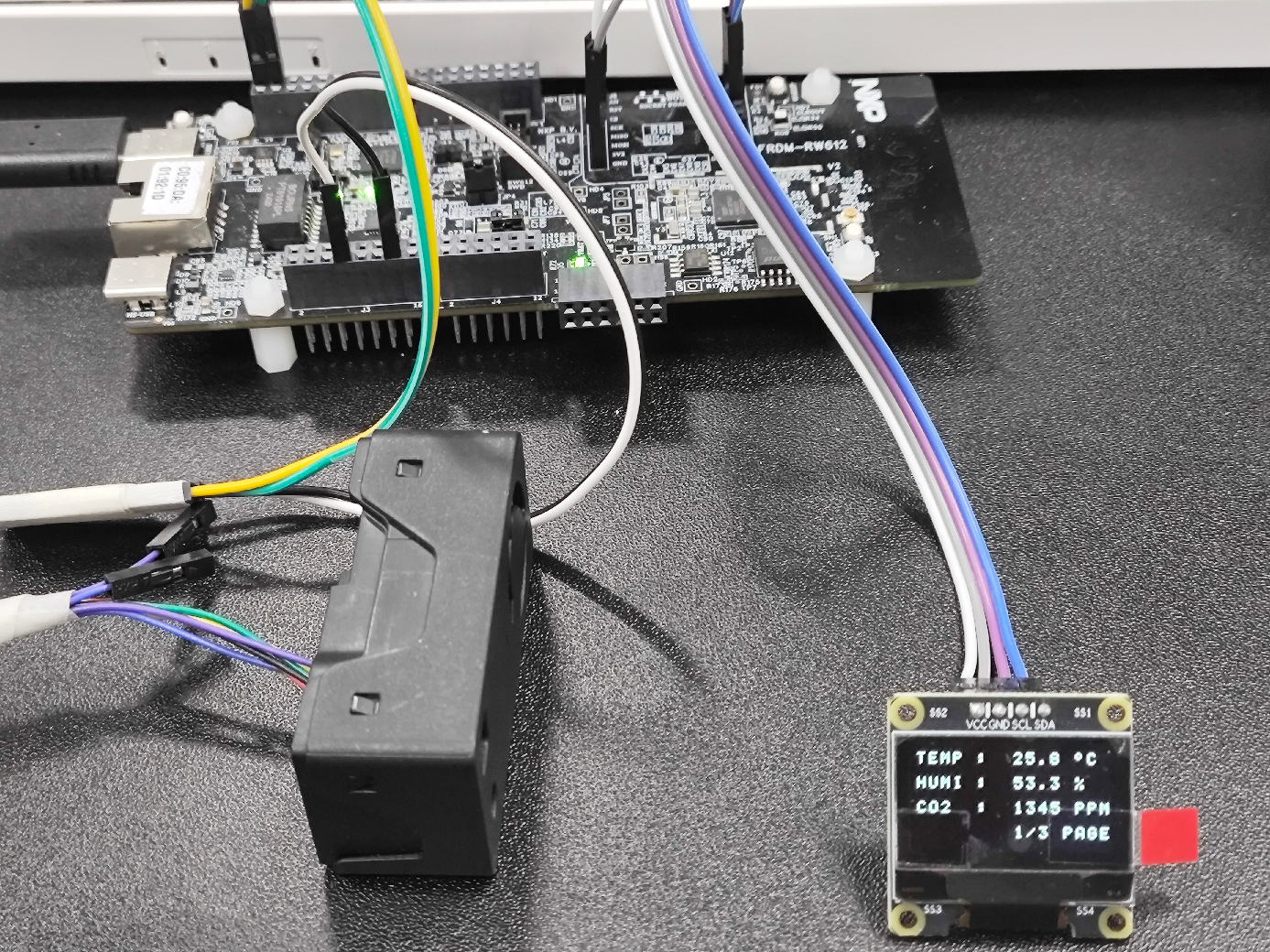

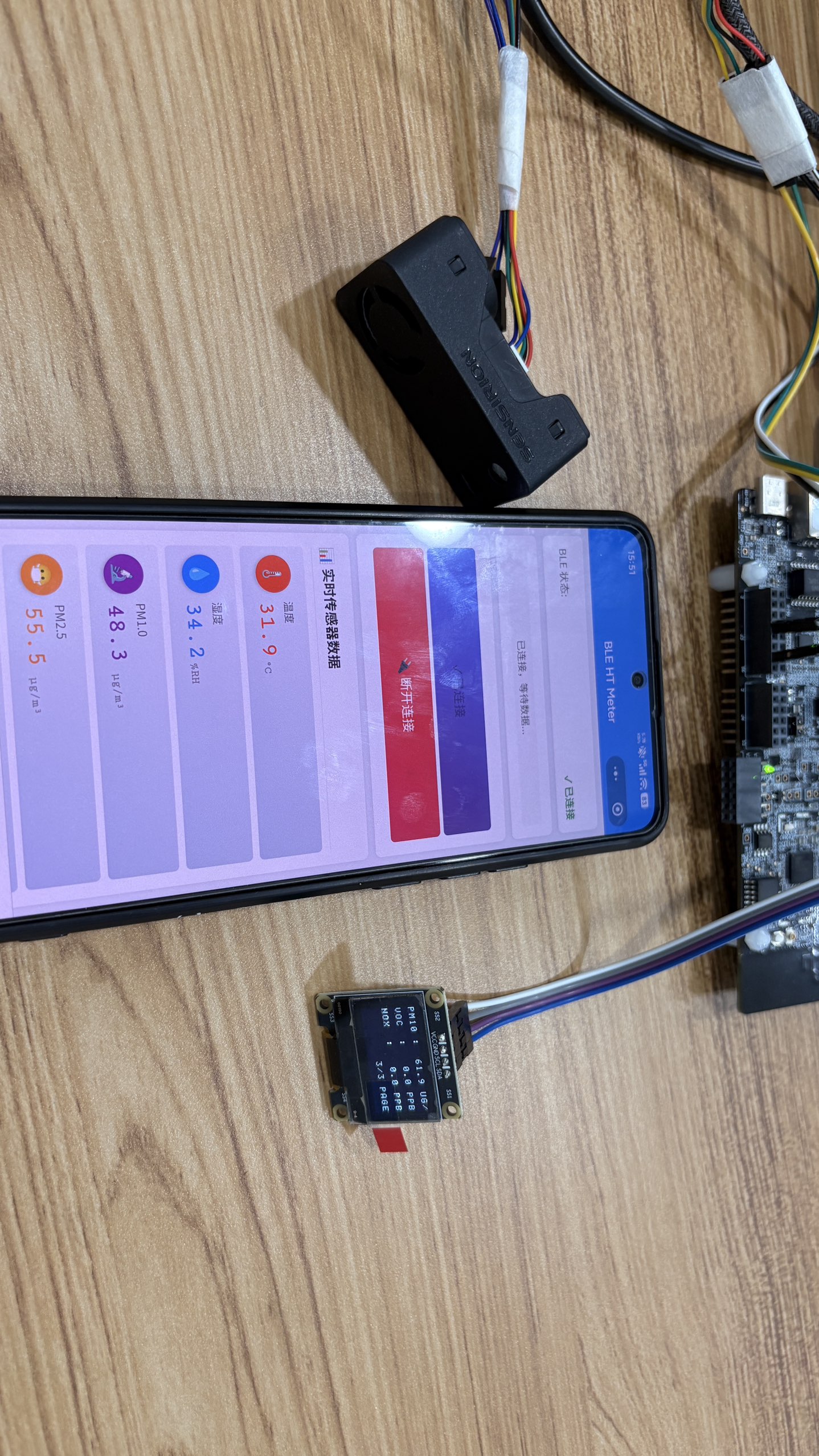

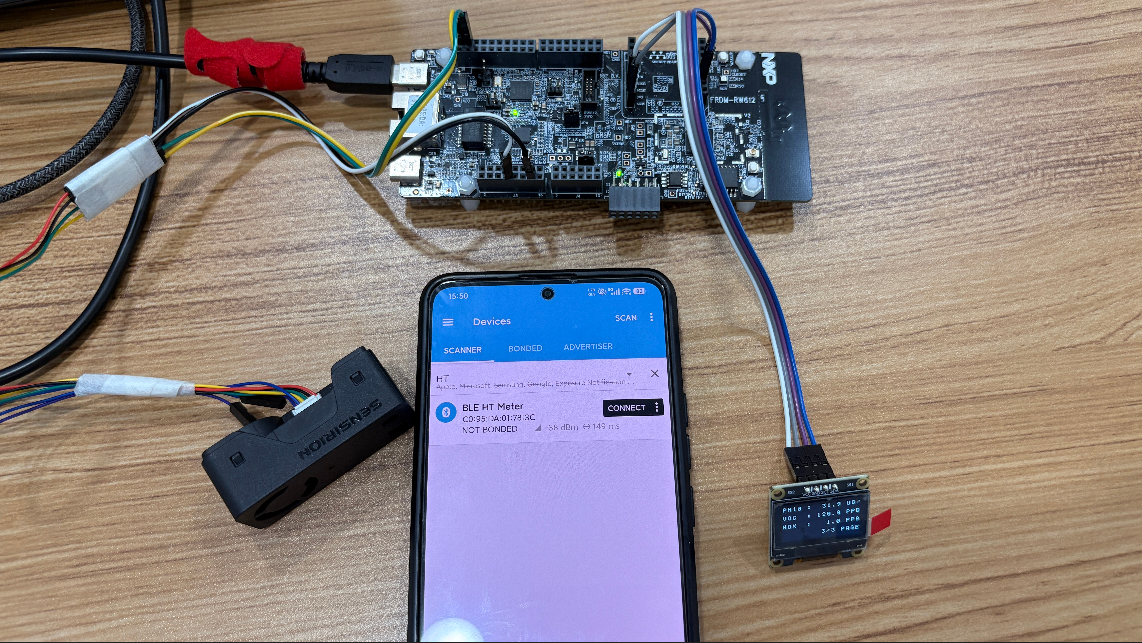

6.1 硬件连接

照片里能看到：

• FRDM-RW612 开发板，USB 线供电
• SEN66 传感器模块用杜邦线连到开发板 flexcomm2 接口
• SSD1306 OLED 并联在同一个 SCL/SDA 上
• 板载按钮 SW0 和 RGB LED 也可见

6.2 OLED 显示

上电先出欢迎画面，5秒后进数据轮播。

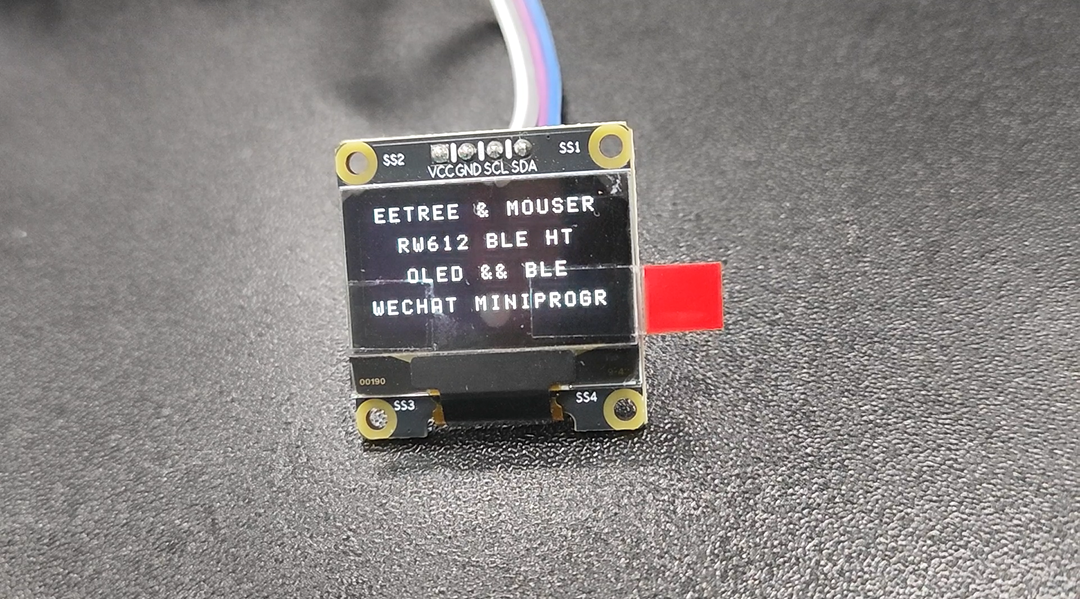

欢迎画面：

    EETREE & MOUSER
    RW612 BLE HT
    OLED && BLE
    WECHAT MINIPROGRAM

三页轮播（每5秒）：

• Page 1：温度 (°C)、湿度 (%RH)、CO₂ (ppm)

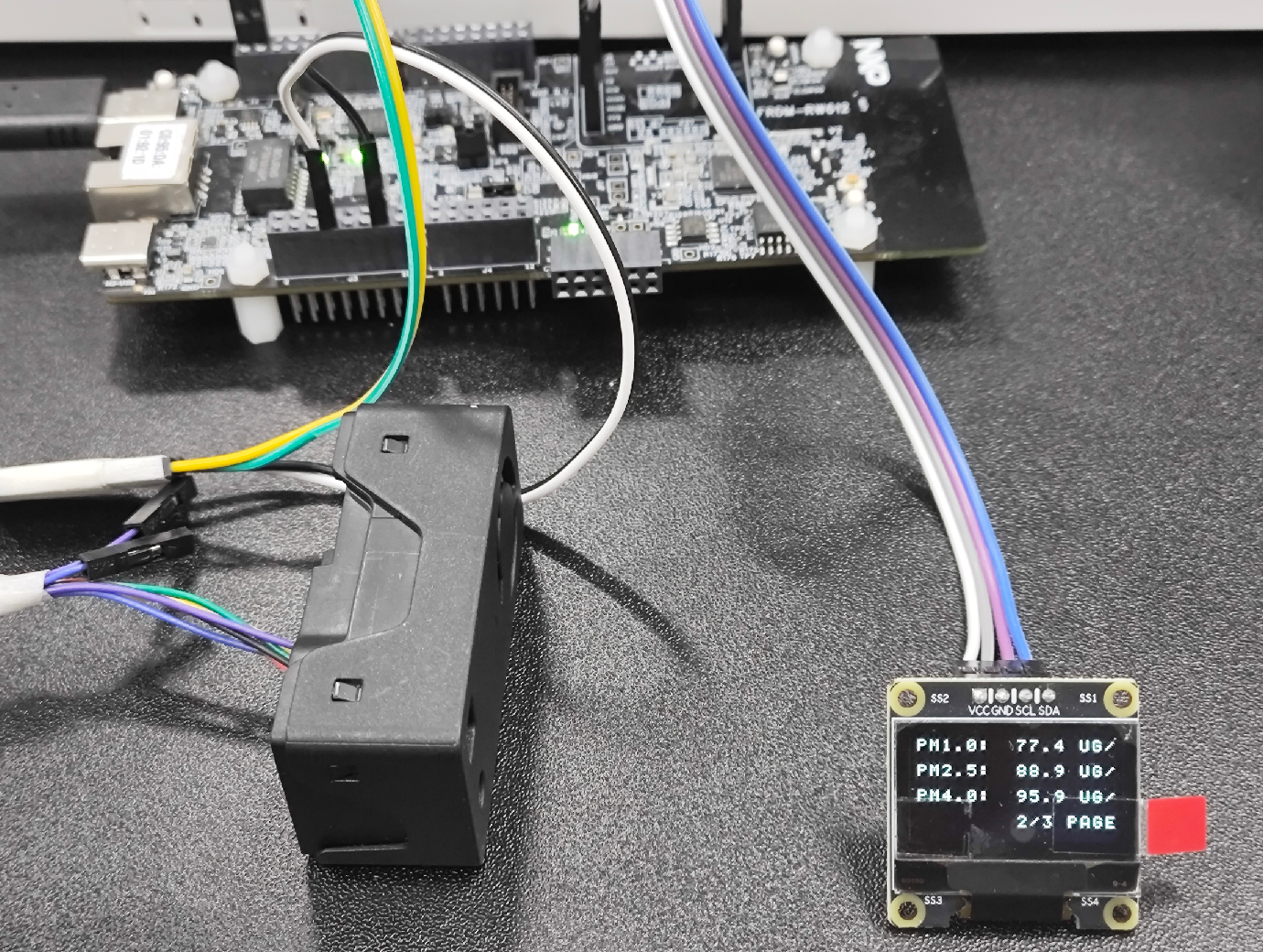

• Page 2：PM1.0 / PM2.5 / PM4.0 (μg/m³)
• Page 3：PM10 (μg/m³)、VOC 指数、NOx 指数

每页右下角显示 "x/3 PAGE"。

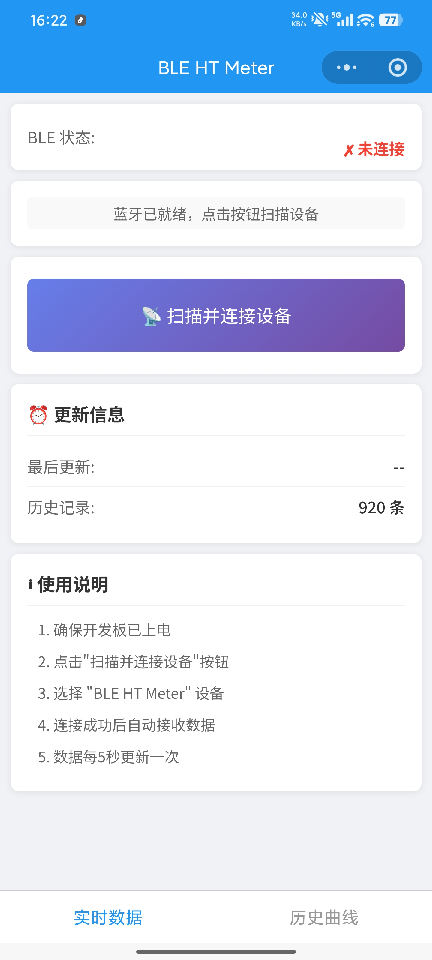

6.3 微信小程序界面

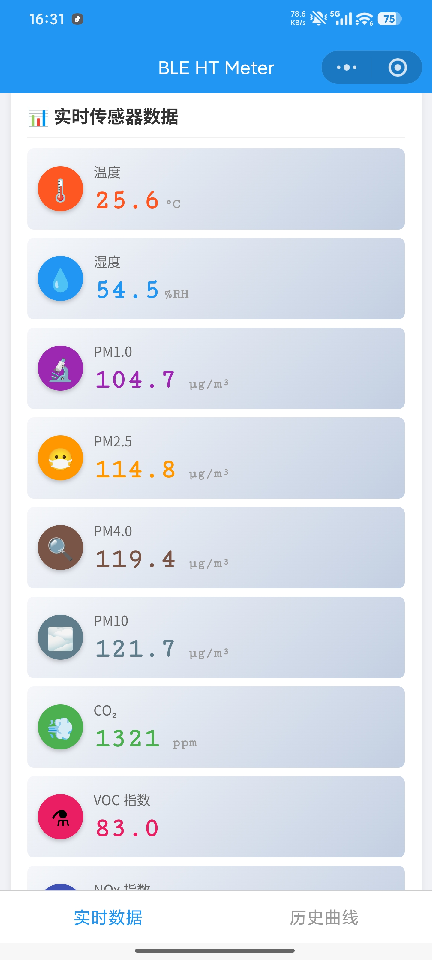

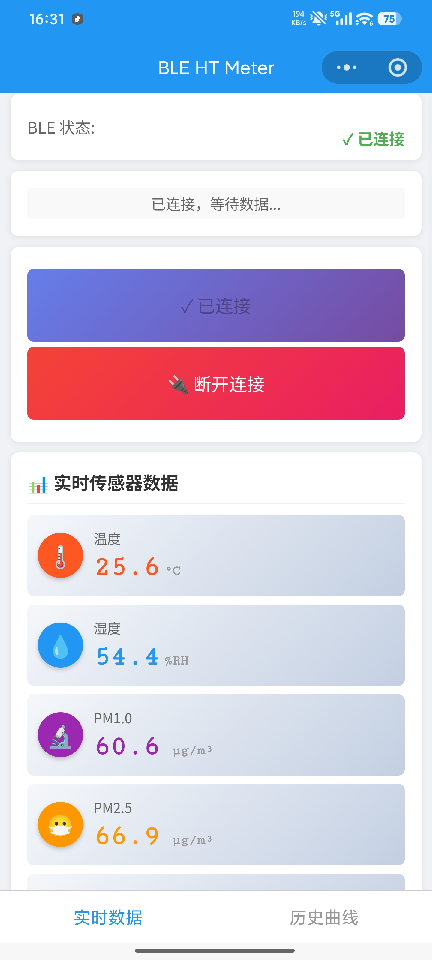

实时数据页： 顶部显示连接状态 + 扫描按钮。中间是9张卡片，每张一个传感器数据带彩色图标。底部显示最后更新时间、数据条数、操作引导。

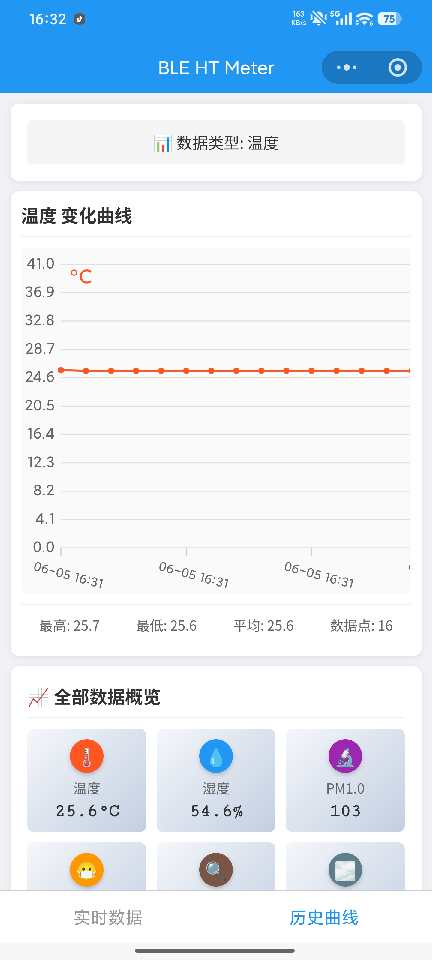

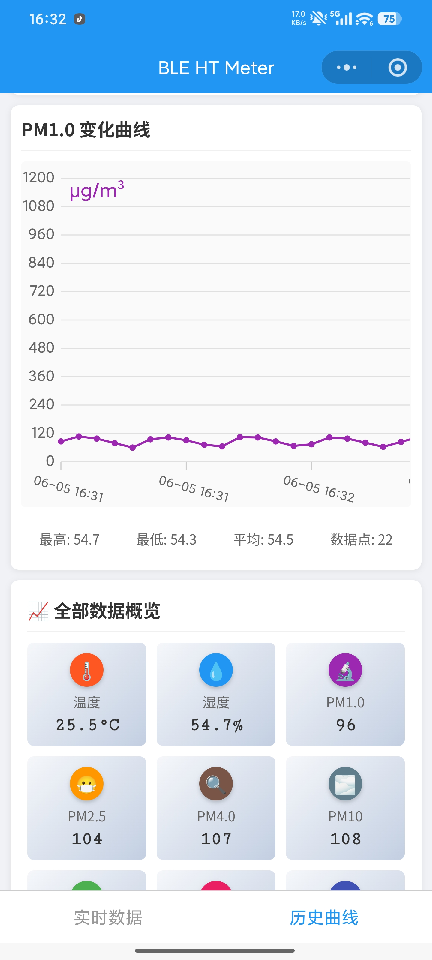

历史曲线页： 顶部时间筛选（1h/6h/24h/3d）。中间 Canvas 画的曲线图，可切换传感器显示。下方显示最大/最小/平均值。底部 9 宫格显示各传感器最新值，点击切换曲线。

6.4 操作步骤

1. 开发板 USB 上电，OLED 出欢迎画面
2. 手机微信打开小程序
3. 点"扫描并连接"，自动搜名为 "BLE HT Meter" 的设备
4. 连上后自动显示9种数据
5. 切"历史曲线"看趋势

6.5 微信界面演示

七、设计中遇到的难题和解决方法

7.1 BLE Notify 报 -ENOMEM

连接建立后调用 bt_gatt_notify() 频繁返回 -ENOMEM。

原因：刚连上时 ATT 通道还没完全建好，TX 缓冲区没分配好就发 Notify，BLE 栈返回 -ENOMEM。

解决：

1. 连上后等 5 秒再发（CONNECT_DELAY）
2. -ENOMEM 时最多重试 3 次
3. -EACCES（CCC没开）和 -ENOTCONN（断连）不重试，直接跳过

7.2 断连后搜不到设备

手机断开后广播停了，或者 BLE 栈内部资源没释放干净，导致重启广播失败。

解决：disconnected 回调里一次性做完三件事：bt_conn_unref 释放引用 → bt_le_adv_stop 停旧广播 → k_work_reschedule 延迟500ms重启。丢到 workqueue 里避免在中断上下文干活。

7.3 小米/红米手机连不上

wx.openBluetoothAdapter() 返回 10001 或 10004。

原因：MIUI 的 BLE 扫描需要开位置权限，只在 Manifest 里配蓝牙权限不够。

解决：Android 端先调 wx.authorize({ scope: 'scope.userLocation' }) 要位置权限，要不到也继续走，不卡死。

7.4 SEN66 上电数据异常

刚上电时 PM 读到 65535、CO₂ 读到 65535。

原因：传感器内部的激光器、NDIR 灯丝、MOx 加热板都需要预热才能稳定。

解决：BLE 线程在发数据前做三级校验 data.pmX >= 65535、data.co2 >= 65535、data.nox_index >= 32767，有一个超阈值就跳过本次发送，等下一周期再试。

7.5 OLED 刷屏慢

全屏刷要传 1024 字节（128×8 pages），100kHz I²C 下要 80ms+。

解决：维护新旧两个帧 buffer，刷屏前逐 page 对比，只刷变化的 page。实测平时只变 1-2 个 page，I²C 通信量减了 75%+。

7.6 小程序连不上设备

断断续续出现 getBLEDeviceServices:fail:no service，还会连到汽车的"BYD BLE3"。

排查过程：翻控制台日志发现同时连了多个设备，服务发现失败率高，而且旧监听器没注销。

八、心得体会

8.1 技术上的收获

Zephyr RTOS 多线程：之前写单片机都是裸机轮询，这次用 4 个独立线程加互斥锁，代码结构比裸机清晰很多。

BLE 协议栈：从配广播数据、注册 GATT 服务、处理 CCC 配置到处理 ENOMEM 重试，踩了不少坑才跑通。特别是 ATT 层时序问题，文档几乎没讲，全靠读源码试出来的。

微信小程序 BLE API：流程比想象的长——开适配器、扫设备、连、MTU协商、发现服务、发现特征值、开 Notify，七步走完才能收数据。中间任何一步失败都要处理，对异步编程的容错要求比较高。

日志驱动 debug：小程序连不上的问题花了最多时间。最后是靠逐行分析控制台日志，发现同时连了"BYD BLE3"和"BLE HT Meter"两台设备，才定位到原因。修完这个之后又修了监听器泄漏和服务发现重试，连接成功率才上去。

8.2 Zephyr 开发体验

设备树 + 代码分离做得不错，换开发板只要改 .overlay，不用改 C 代码。Kconfig 配起来也方便。

不足是文档不够全面，BLE 这块的时序细节、ATT 层状态机基本没有说明，遇到问题只能去翻 Zephyr 源码或者社区。

8.3 还能改进的地方

• 低功耗：现在是一直采一直发，可以加休眠模式
• 上云：数据存到云端，多设备查看
• 告警：PM2.5/CO₂ 超限了弹通知
• 导出：历史数据能导成 CSV
• 多设备：一个手机盯多个传感器节点
