基于GD32的工业控制远程IO模块
1 远程IO模块与工业控制的关系
在现代工业控制系统架构中，远程IO模块是连接主控系统与现场执行设备、采集终端的核心枢纽，是工业自动化控制体系不可或缺的关键组成部分。传统工业控制多采用主控设备就近接线的模式，存在布线繁杂、传输距离有限、线路干扰严重、后期运维升级困难等问题，无法适配大型厂区、分布式设备、跨区域自动化生产线的控制需求。
基于GD32单片机设计的工业控制远程IO模块，可部署于工业现场设备近端，实现控制信号的远程传输、拓展与转换，有效打通工业主控单元与现场终端设备的通信壁垒。在整套工控系统中，该模块承接主控下发的控制指令，精准驱动现场执行机构，同时保障现场IO信号稳定传输至主控系统，实现工控系统的闭环控制。其紧密衔接了工控系统的决策层与执行层，大幅拓展了工业控制系统的IO拓展能力与部署灵活性，适配流水线自动化、楼宇工控、智能设备集群、分布式传感控制等多类工业场景。
同时，工业现场存在电压波动、电磁干扰、瞬时过压、负载冲击等复杂工况，普通IO拓展模块防护能力弱、稳定性差，无法满足工业级长期连续运行要求。本模块针对性优化硬件防护、负载驱动、多协议通信能力，可适配恶劣工业环境，保障工控系统不间断、高精度、高可靠运行，是提升工业控制自动化程度、系统稳定性与运维便捷性的核心硬件支撑。
2 整体硬件设计思路

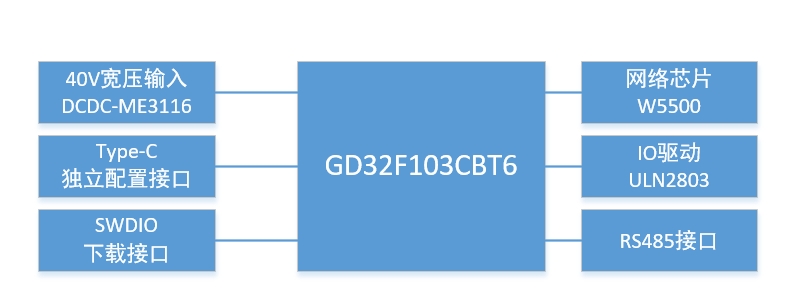

本远程IO模块以GD32工业级单片机为核心主控，遵循工业级高稳定性、高兼容性、强抗干扰、易调试配置的设计原则，围绕供电可靠性、负载驱动能力、端口防护、多通信兼容、独立配置调试五大核心需求开展硬件整体设计。硬件架构采用“核心控制单元+稳压供电单元+多级电路保护单元+大功率DO驱动单元+多总线通信单元+独立配置单元”的模块化分层设计思路，各单元独立运行、互不干扰，既保障模块整体运行稳定性，又便于故障排查、硬件迭代与后期维护，完全适配工业现场长期连续工作的严苛要求。
2.1 原理图说明
1） 前端输入与防护层级：
作为模块供电入口，支持工业宽压直流输入，集成防反接、过压、浪涌保护电路，使用共模电感稳定电压，可过滤工业供电杂波与瞬时冲击电压，为后级稳压电路及核心硬件提供安全供电基底，从源头规避供电异常导致的设备故障。
（2）稳压供电层级
接收前端防护后的稳定电压，通过高精度稳压电路转换为纯净电压，分别为GD32主控、W5500网口芯片、RS485通信芯片、DO驱动电路及配置接口独立供电，杜绝跨模块电压干扰，保障全模块硬件稳定运行。
（3）核心控制层级
以GD32工业级单片机为核心，是整个模块的运算与控制中枢。负责解析上位机通信指令、管控16路DO输出状态、处理端口异常保护信号、响应设备配置指令，统筹所有外设单元协同工作。
（4）IO驱动与防护层级
由16路独立大功率DO驱动电路+端口过压保护电路组成。主控输出控制信号经驱动电路放大后，实现单路最大500mA负载驱动，同时每路端口配备独立过压保护机制，抵御现场感应高压、负载冲击，保障IO输出稳定可靠。
（5）双通信传输层级
包含W5500硬件以太网单元与RS485工业总线单元。双通信接口相互独立、互不冲突，分别适配网络化远程管控与传统工业总线组网，实现模块与PLC、上位机、云端系统的数据交互与指令传输。
（6）独立配置层级
搭载专属Type-C配置接口，完全独立于业务通信接口，专门用于参数配置、故障调试，调试过程不占用工业通信链路，不影响现场工控业务正常运行。
2.2 PCB说明

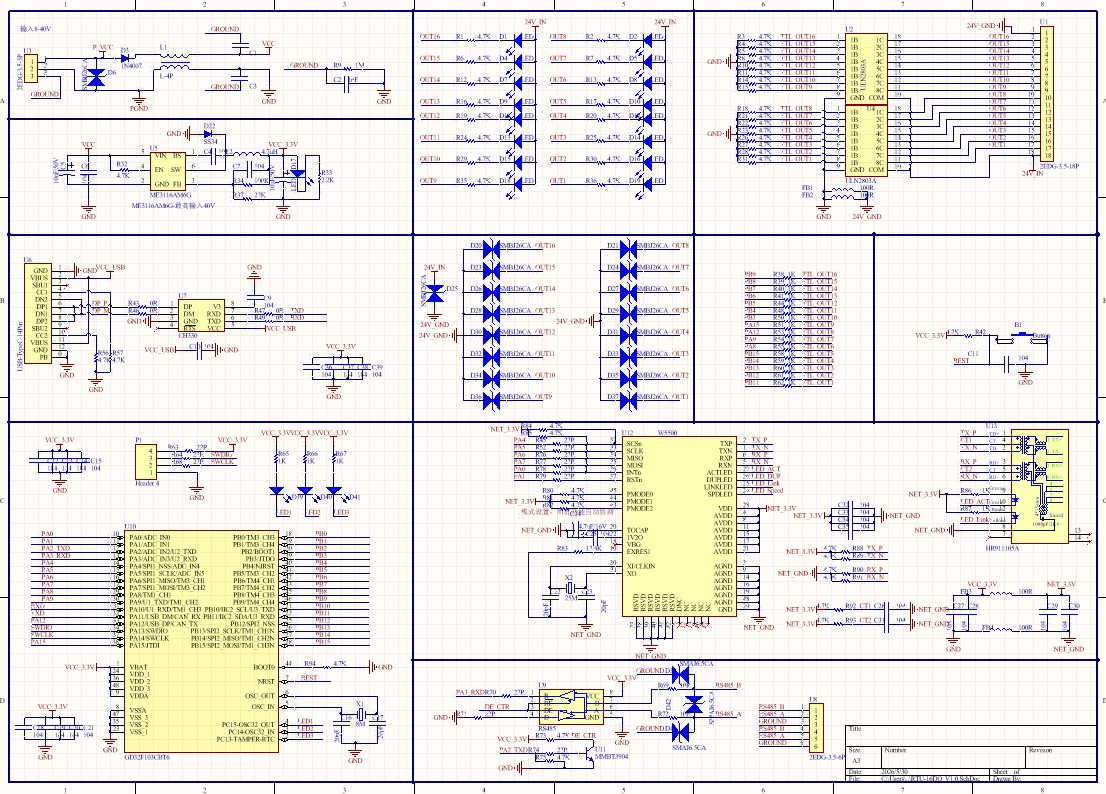

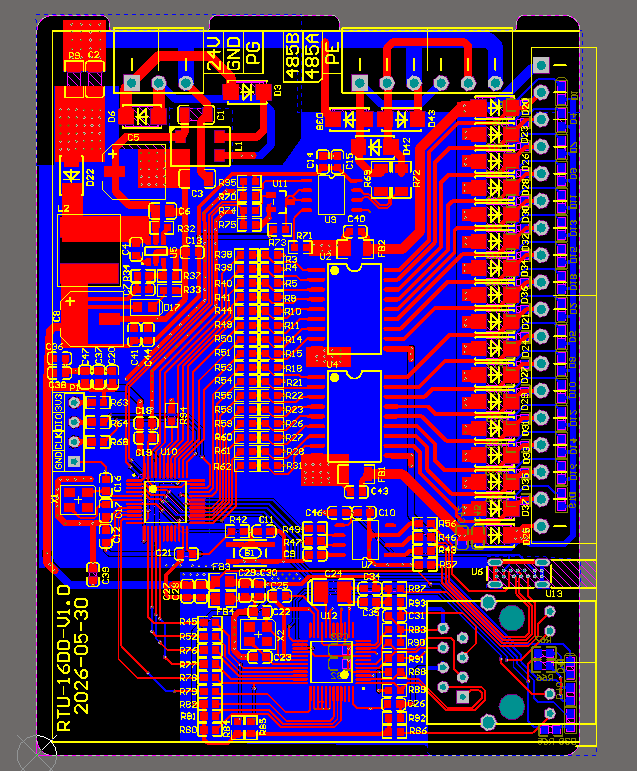

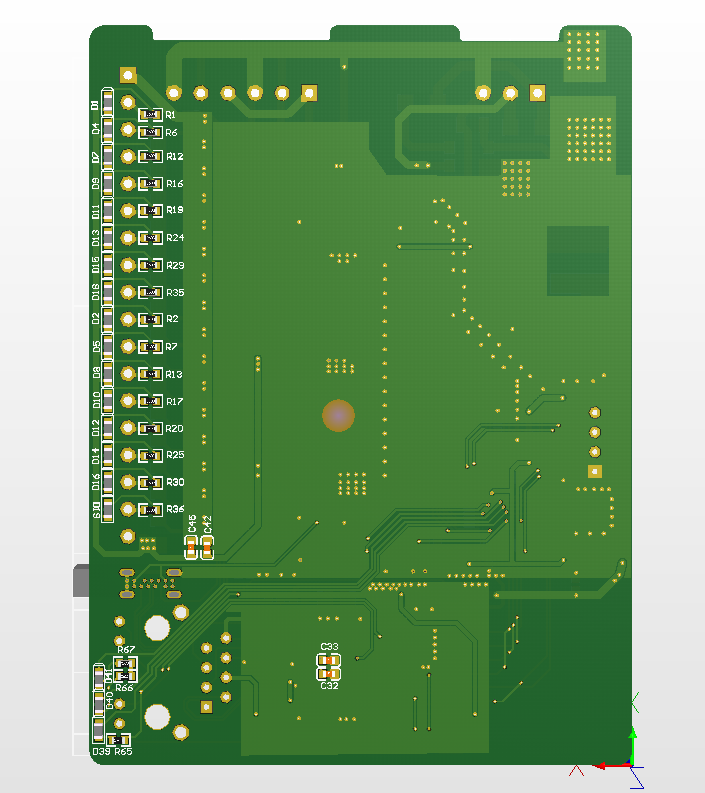

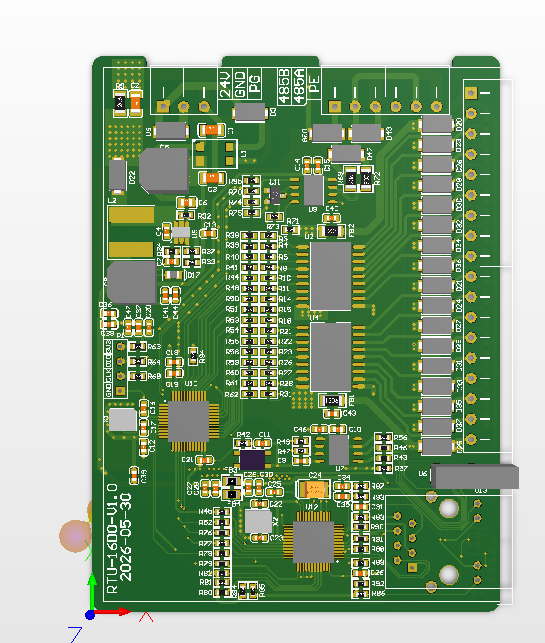

设计图截图
实物拍照

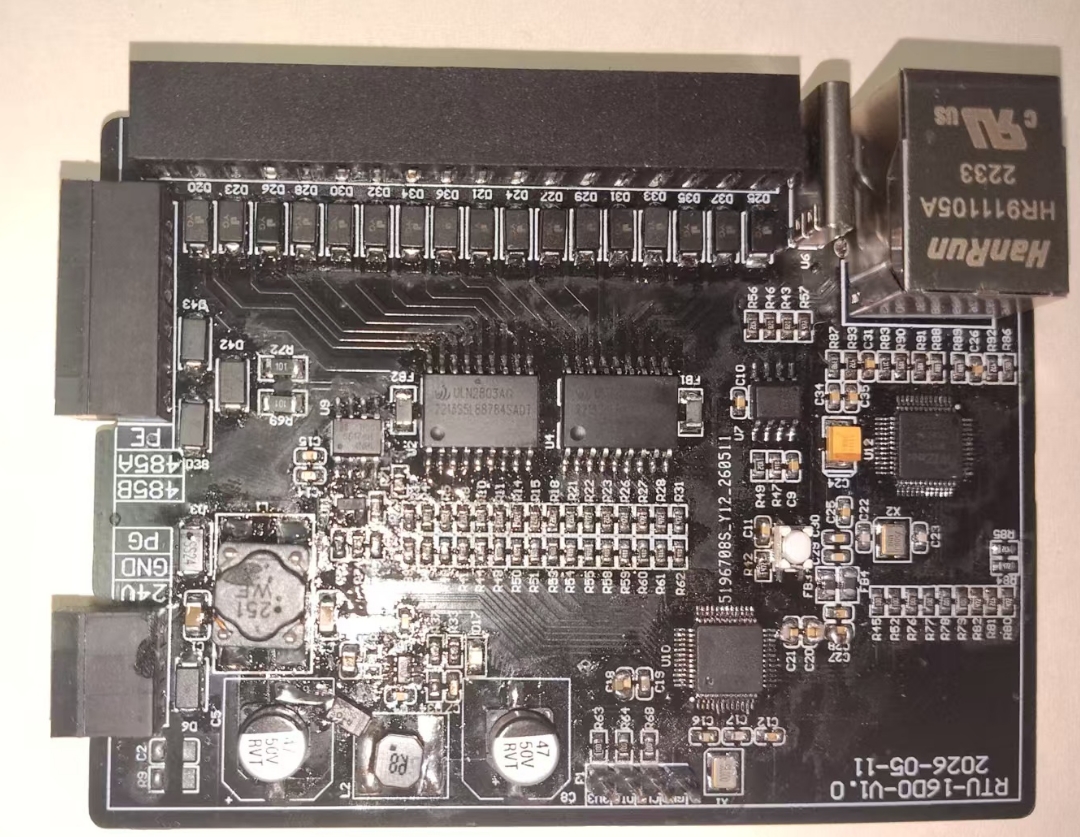

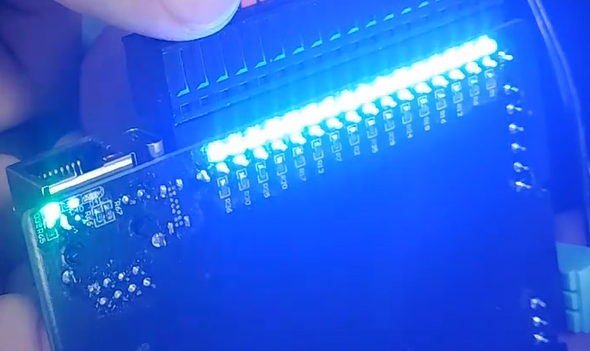

实物展示图
3 代码说明

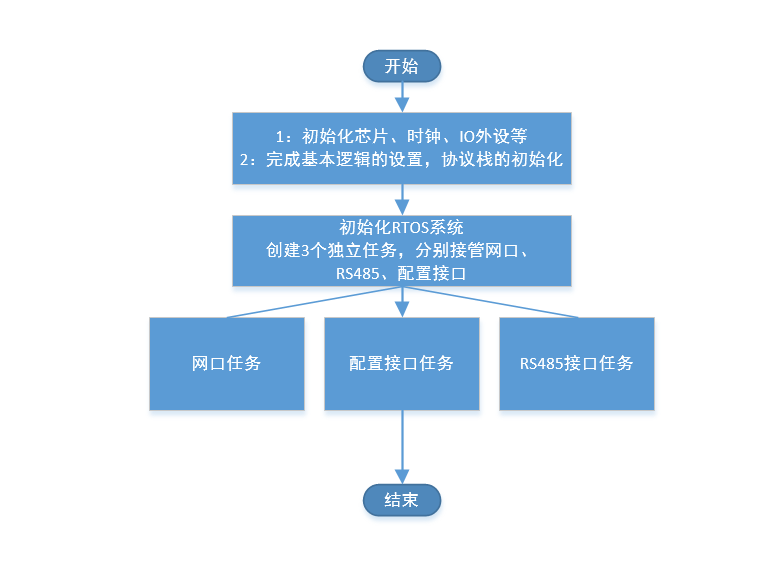

代码流程图
整个数据执行均在毫秒中断中进行，保证数据执行的及时性。
本模块软件系统基于实时操作系统（RTOS）开发，采用多任务抢占式调度架构，依据工业控制业务优先级，拆分独立功能任务，实现网口通信、RS485总线通信、设备配置调试三大业务并行稳定运行，避免单循环程序阻塞、通信卡顿、指令响应延迟等问题，满足工业设备实时控制、稳定传输、可在线配置的核心需求。
结合模块硬件功能与工控业务场景，软件系统核心创建三个独立优先级任务，各任务独立运行、互不干扰，通过信号量、消息队列实现数据交互与同步，任务分工明确如下：
任务一：网口通信任务（W5500以太网业务）：负责以太网链路检测、TCP/IP数据收发、上位机网络指令解析、远程IO控制指令下发、网络状态上报，适配远程智能化工控组网场景。
任务二：RS485总线任务（Modbus-RTU业务）：负责485总线链路监听、Modbus协议解析、总线数据收发、对接PLC与工业仪表，实现传统工业总线的IO读写与设备联动控制。
任务三：Type-C配置任务（设备调试配置业务）：独立负责Type-C接口的参数配置接收、固件升级解析、设备状态读取、故障信息输出，业务完全独立，不占用工控通信资源。
3.1 部分代码展示
void IO_OUT_Link(void)
{
//--IO引脚--
System_Iostruct.HW_DO[0].RCU_CLK = RCU_GPIOB;
System_Iostruct.HW_DO[0].GPIOx = GPIOB;
System_Iostruct.HW_DO[0].GPIO_Pin = GPIO_PIN_9;
//--IO引脚--
System_Iostruct.HW_DO[1].RCU_CLK = RCU_GPIOB;
System_Iostruct.HW_DO[1].GPIOx = GPIOB;
System_Iostruct.HW_DO[1].GPIO_Pin = GPIO_PIN_8;
//--IO引脚--
System_Iostruct.HW_DO[2].RCU_CLK = RCU_GPIOB;
System_Iostruct.HW_DO[2].GPIOx = GPIOB;
System_Iostruct.HW_DO[2].GPIO_Pin = GPIO_PIN_7;
//--IO引脚--
System_Iostruct.HW_DO[3].RCU_CLK = RCU_GPIOB;
System_Iostruct.HW_DO[3].GPIOx = GPIOB;
System_Iostruct.HW_DO[3].GPIO_Pin = GPIO_PIN_6;
//--IO引脚--
System_Iostruct.HW_DO[4].RCU_CLK = RCU_GPIOB;
System_Iostruct.HW_DO[4].GPIOx = GPIOB;
System_Iostruct.HW_DO[4].GPIO_Pin = GPIO_PIN_5;
//--IO引脚--
System_Iostruct.HW_DO[5].RCU_CLK = RCU_GPIOB;
System_Iostruct.HW_DO[5].GPIOx = GPIOB;
System_Iostruct.HW_DO[5].GPIO_Pin = GPIO_PIN_4;
//--IO引脚--
System_Iostruct.HW_DO[6].RCU_CLK = RCU_GPIOB;
System_Iostruct.HW_DO[6].GPIOx = GPIOB;
System_Iostruct.HW_DO[6].GPIO_Pin = GPIO_PIN_3;
//--IO引脚--
System_Iostruct.HW_DO[7].RCU_CLK = RCU_GPIOA;
System_Iostruct.HW_DO[7].GPIOx = GPIOA;
System_Iostruct.HW_DO[7].GPIO_Pin = GPIO_PIN_15;
//--IO引脚--
System_Iostruct.HW_DO[8].RCU_CLK = RCU_GPIOA;
System_Iostruct.HW_DO[8].GPIOx = GPIOA;
System_Iostruct.HW_DO[8].GPIO_Pin = GPIO_PIN_12;
//--IO引脚--
System_Iostruct.HW_DO[9].RCU_CLK = RCU_GPIOA;
System_Iostruct.HW_DO[9].GPIOx = GPIOA;
System_Iostruct.HW_DO[9].GPIO_Pin = GPIO_PIN_9;
//--IO引脚--
System_Iostruct.HW_DO[10].RCU_CLK = RCU_GPIOA;
System_Iostruct.HW_DO[10].GPIOx = GPIOA;
System_Iostruct.HW_DO[10].GPIO_Pin = GPIO_PIN_8;
//--IO引脚--
System_Iostruct.HW_DO[11].RCU_CLK = RCU_GPIOB;
System_Iostruct.HW_DO[11].GPIOx = GPIOB;
System_Iostruct.HW_DO[11].GPIO_Pin = GPIO_PIN_15;
//--IO引脚--
System_Iostruct.HW_DO[12].RCU_CLK = RCU_GPIOB;
System_Iostruct.HW_DO[12].GPIOx = GPIOB;
System_Iostruct.HW_DO[12].GPIO_Pin = GPIO_PIN_14;
//--IO引脚--
System_Iostruct.HW_DO[13].RCU_CLK = RCU_GPIOB;
System_Iostruct.HW_DO[13].GPIOx = GPIOB;
System_Iostruct.HW_DO[13].GPIO_Pin = GPIO_PIN_13;
//--IO引脚--
System_Iostruct.HW_DO[14].RCU_CLK = RCU_GPIOB;
System_Iostruct.HW_DO[14].GPIOx = GPIOB;
System_Iostruct.HW_DO[14].GPIO_Pin = GPIO_PIN_12;
//--IO引脚--
System_Iostruct.HW_DO[15].RCU_CLK = RCU_GPIOB;
System_Iostruct.HW_DO[15].GPIOx = GPIOB;
System_Iostruct.HW_DO[15].GPIO_Pin = GPIO_PIN_11;
}
void IO_INIT_ALL(IO_CTR_Struct *IO_Parastr)
{
unsigned int i=0;
IO_LED_Link();
IO_OUT_Link();
rcu_periph_clock_enable(RCU_AF);
//gpio_pin_remap_config(GPIO_SWJ_SWDPENABLE_REMAP,ENABLE);
/* --开出初始化-- */
if(IO_DEF_DO_NUM!=0)
{
for(i=0;i<IO_DEF_DO_NUM;i++)
{
rcu_periph_clock_enable(IO_Parastr->HW_DO[i].RCU_CLK);
gpio_init(IO_Parastr->HW_DO[i].GPIOx, GPIO_MODE_OUT_PP, GPIO_OSPEED_2MHZ, IO_Parastr->HW_DO[i].GPIO_Pin);
}
/*--- 需要初始化开出的定值参数---*/
}
/*---LED 初始化---*/
if(IO_DEF_LED_NUM!=0)
{
for(i=0;i<IO_DEF_LED_NUM;i++)
{
rcu_periph_clock_enable(IO_Parastr->HW_LED[i].RCU_CLK);
gpio_init(IO_Parastr->HW_LED[i].GPIOx, GPIO_MODE_OUT_PP, GPIO_OSPEED_2MHZ, IO_Parastr->HW_LED[i].GPIO_Pin);
}
/*--- 需要初始化开出的定值参数---*/
}
IO_SetValue_Init();
}
int main(void)
{
systick_config();
IO_INIT_ALL(&System_Iostruct);
CFG_UART_Init(BandRate_115200);
while(1)
{
CFG_Sendstr(BUF_Addr,16);
DO_Test();
}
}
4 总结
本项目完成了一款基于GD32单片机、高防护、大功率、多通信兼容的工业远程IO模块完整硬件方案设计，整体架构采用模块化分层设计，集成工业宽压输入、多级电路防护、16路500mA大电流DO驱动、IO端口过压保护、W5500以太网+RS485双通信、独立Type‑C调试配置接口等核心功能，全面解决了传统工控IO模块布线繁琐、防护薄弱、驱动能力不足、组网单一、运维不便等行业痛点。模块兼具稳定性、实用性与拓展性，可广泛应用于工业自动化生产线、分布式设备控制、智能楼宇工控、设备集群远程管控等主流工业场景。
本款工业远程IO模块实现了工业现场执行层与主控管理层的高效联动，有效弥补了传统工控系统IO拓展能力弱、远程管控差、环境适应性不足的短板。硬件层面通过全维度防护、大功率驱动、多协议兼容设计，极大提升了工业设备在复杂工况下的运行稳定性与抗干扰能力；应用层面可有效简化工业现场布线、降低设备改造成本、提升工控系统自动化与远程智能化管控水平。同时，本项目基于国产GD32主控芯片完成设计，践行了工控硬件国产化替代的研发思路，对中小型工业控制终端、远程IO拓展设备的国产化、低成本、高可靠量产落地具备良好的参考价值与工程实践意义。
本项目的顺利完成，衷心感谢电子森林平台提供的技术交流、学习赋能与创新实践活动支持，为嵌入式工控硬件的设计研发提供了优质的学习与实践场景；同时感谢贸泽电子提供的优质元器件资源、技术资料与赛事配套支持，保障了本项目硬件设计的可靠性、专业性与落地性，为本次工控模块的研发实践奠定了坚实基础。依托双方平台的技术赋能与活动资源支持，本项目得以完成从方案构思、硬件选型、电路优化到整体架构落地的完整研发流程。
