一、项目介绍和创意介绍

项目名称

智能MPPT光伏充电物联网监测系统

项目简介

本项目是一款基于CN3791 MPPT充电控制芯片和ESP32物联网模块的智能太阳能充电监测系统。系统通过STM32F103C8T6微控制器实时采集光伏电池板电压、电流、功率，锂电池电压、电流、电量百分比，环境温度和光照强度等8项关键参数，并通过ESP32将数据上传至物联网平台，实现对光伏充电系统的远程监控和智能管理。本设计参加2026 M-Design设计竞赛的任务四

创新点

1. 三合一智能监测：同时监测光伏输入、电池状态和环境参数
2. MPPT优化充电：采用CN3791芯片实现最大功率点跟踪，提高充电效率
3. 物联网云监控：通过点灯科技平台实现手机APP远程监控
4. Web一键配网：支持WiFi免代码配置，用户使用便捷
5. MPPT（最大功率点跟踪）算法用于光伏系统中，使电池板在不同环境条件下持续输出当前的最大功率。常见算法包括：**扰动观察法**，通过周期性微调电压并观察功率变化来追踪峰值，简单但稳态时有振荡；**电导增量法**，利用功率对电压导数为零的条件计算最佳工作点，精度更高；**恒定电压法**，将工作电压固定为开路电压的约0.76倍，成本低但适应性差；以及用于复杂遮阴场景的**智能算法**（如模糊逻辑、神经网络）。实际应用中，低成本系统多用恒定电压法，家用逆变器常用扰动观察法或电导增量法，大型电站则可能引入智能算法。

二、硬件介绍

主要硬件组件

1. 主控芯片：STM32F103C8T6（Cortex-M3内核，72MHz）
2. 物联网模块：ESP32-WROOM-32（WiFi+蓝牙双模）
3. 充电管理芯片：CN3791（MPPT太阳能充电控制器）
4. 电压电流检测：INA226高精度双向电流检测芯片×2
5. 温度传感器：DS18B20数字温度传感器
6. 光照传感器：BH1750数字光照传感器
7. 显示模块：0.96寸OLED显示屏

硬件连接说明

• STM32与ESP32通过UART串口通信（PA9-TX，PA10-RX）
• INA226-1连接光伏输入（I2C1）
• INA226-2连接锂电池输出（I2C2）
• DS18B20和BH1750通过I2C总线连接
• OLED显示屏通过I2C接口显示实时数据

三、方案框图和项目设计思路

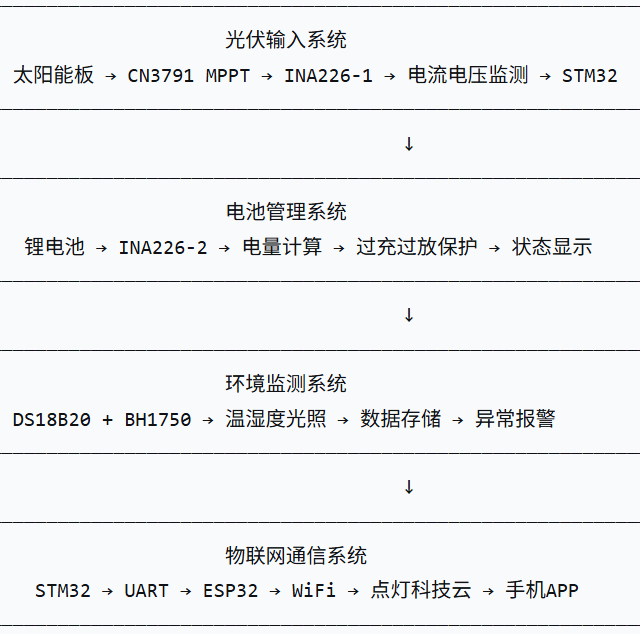

方案框图

设计思路

本系统设计遵循"感知-处理-传输-展示"的四层架构：

1. 感知层：通过多传感器实时采集8类数据
2. • 光伏输入：电压、电流、功率
   • 电池状态：电压、电流、电量百分比
   • 环境参数：温度、光照强度
2. 处理层：STM32进行数据处理和算法实现
3. • MPPT算法优化充电效率
   • 电池电量百分比计算
   • 数据滤波和校准
3. 传输层：ESP32实现物联网通信
4. • WiFi自动连接和重连
   • Web配置界面
4. 展示层：多平台数据显示

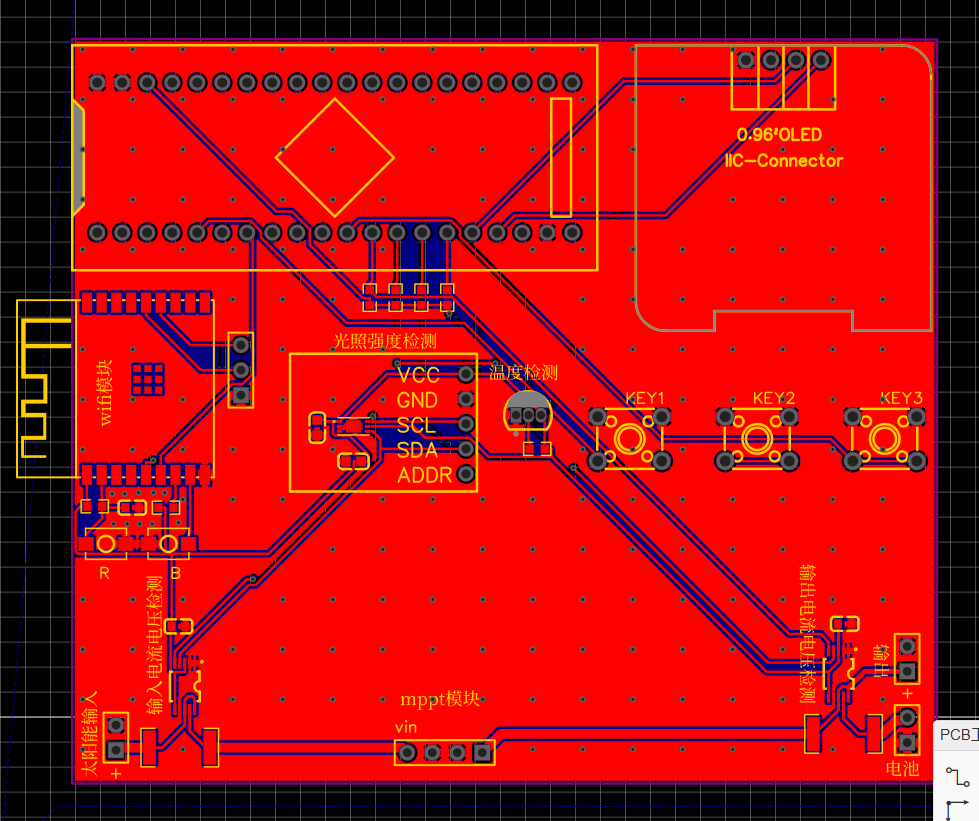

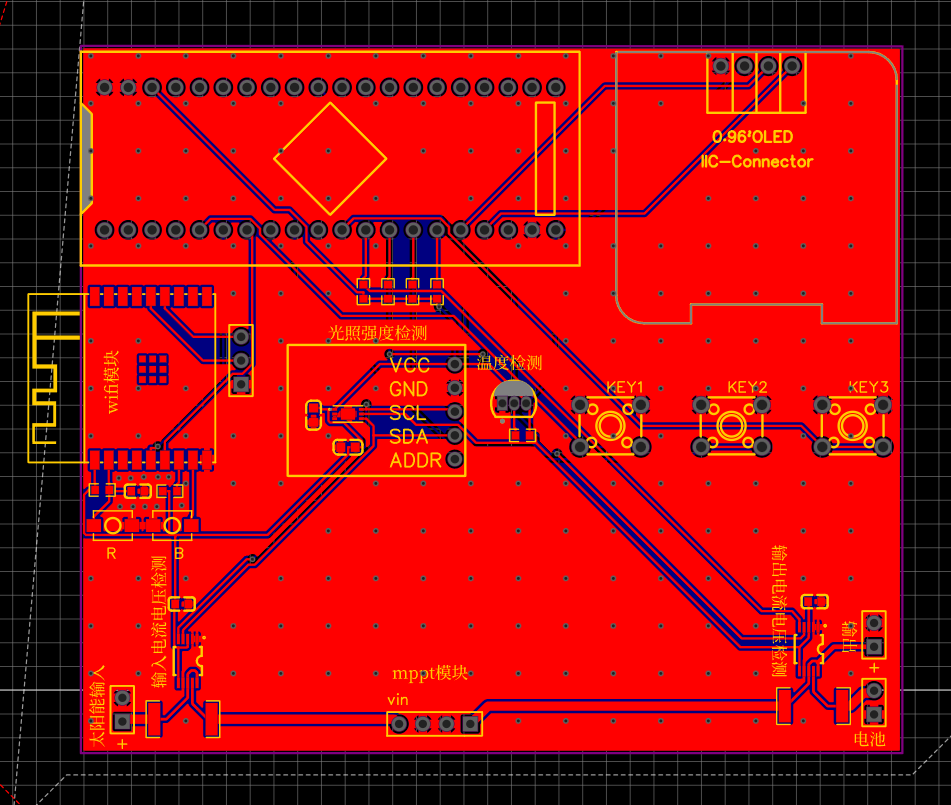

5. 四、原理图和PCB设计介绍

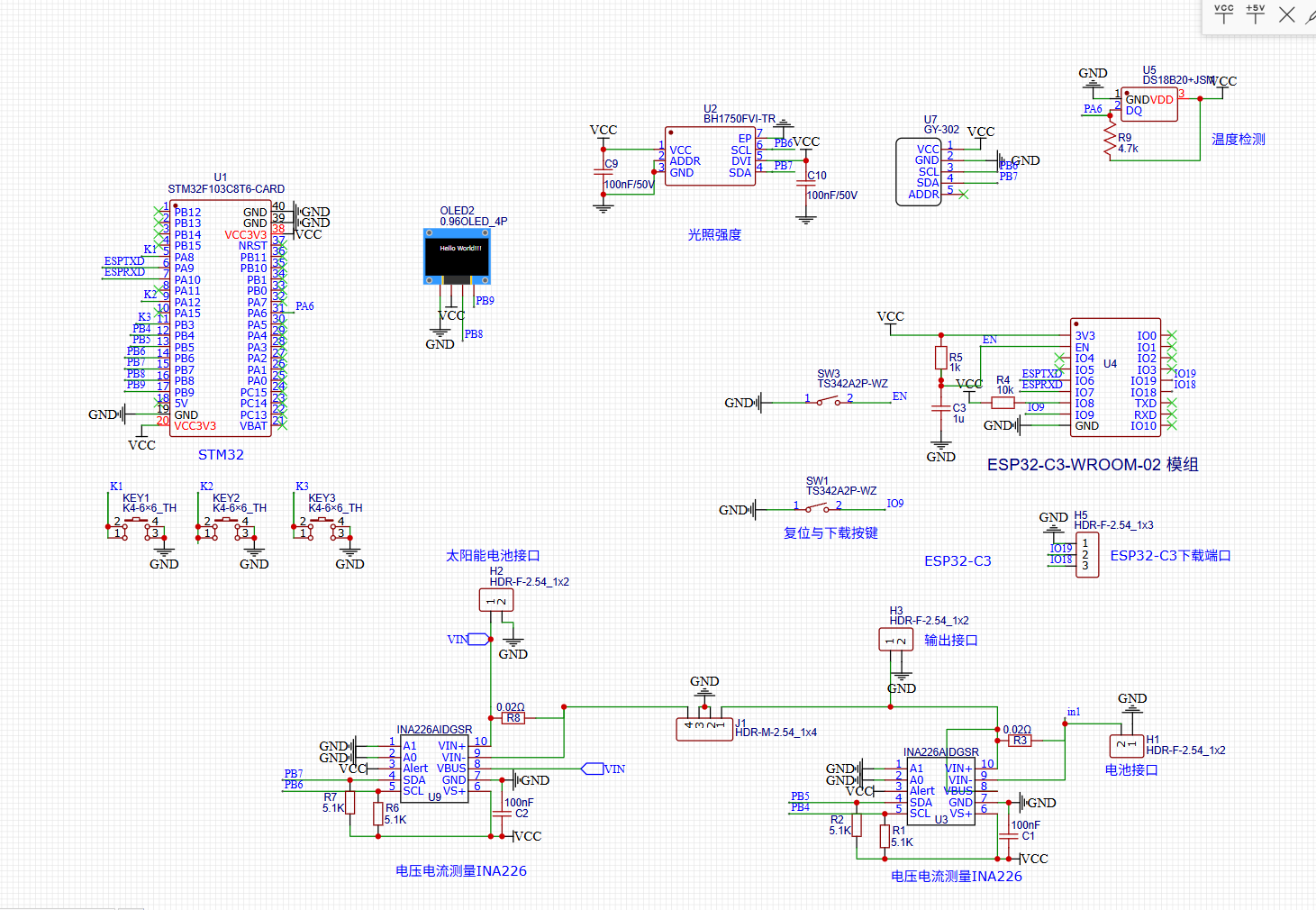

   原理图设计特点

6. • OLED本地显示
   • 点灯科技手机APP
6. 1. • 光伏输入：5-18V宽电压输入
      • 锂电池：3.7V锂电池管理
      • 系统供电：3.3V稳压电路

五、软件流程图和关键代码介绍

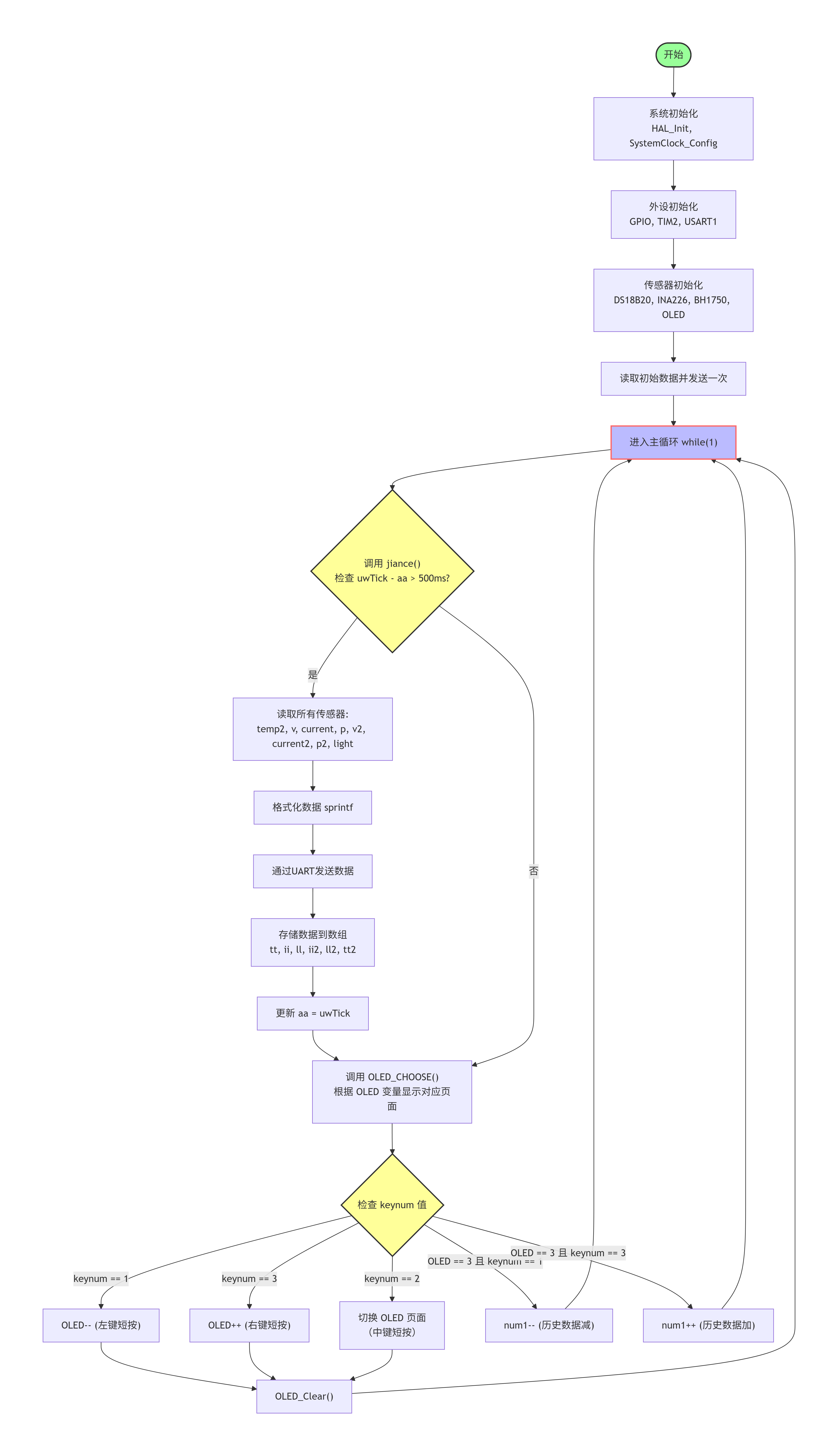

软件流程图

关键代码介绍

1. STM32数据发送代码

// 数据打包格式：t温度 v电压1 i电流1 p功率1 u电压2 a电流2 b电池电量 l光照强度
sprintf(t, "t%4.1fv%4.2fi%8.2fp%8.1fu%4.2fa%8.2fb%3dl%5d",
        temp2, v, current, p, v2, current2, p2, (int)light);
HAL_UART_Transmit(&huart1, (uint8_t*)t, strlen(t), 50);

2. ESP32数据解析代码

// 串口数据接收和解析
if(MySerial.available()) {
    data = MySerial.read();

    // 温度数据 (4位：25.5)
    if(data == 't') {
        for(int x=0; x<4; x++) {
            while(MySerial.available()<=0);
            data = MySerial.read();
            a[x] = data;
        }
        a[4] = '\0'; // 字符串结束符
        ta = atof(a); // 转换为浮点数
    }

    // 电压1数据 (4位：12.34)
    if(data == 'v') {
        for(int x=0; x<4; x++) {
            while(MySerial.available()<=0);
            data = MySerial.read();
            b[x] = data;
        }
        b[4] = '\0';
        v1 = atof(b);
    }
    // ... 其他数据类似解析
}

六、功能展示图及说明

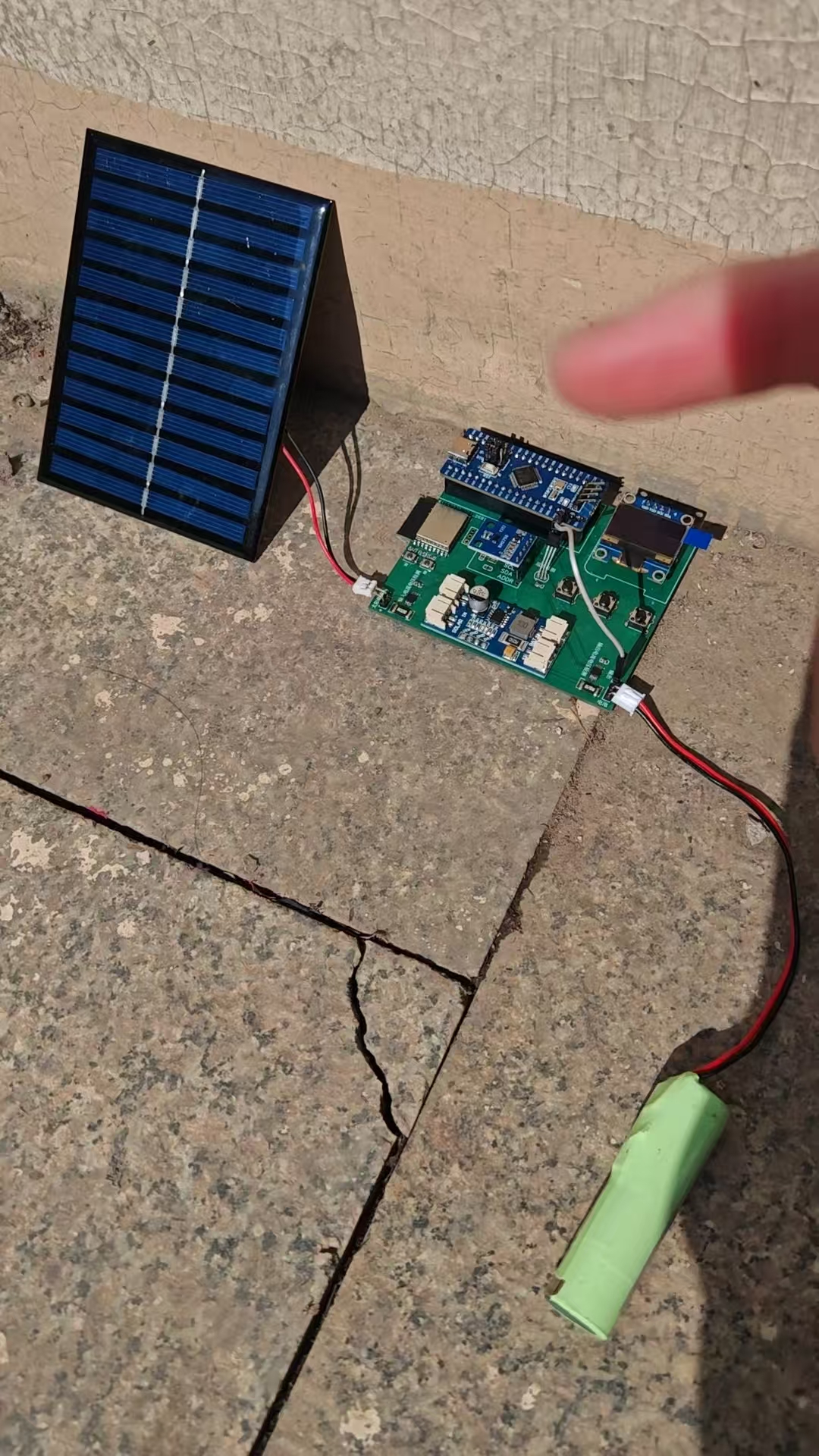

最终效果图展示 连接上太阳能板和电池就可以工作了，其中电池给系统供电

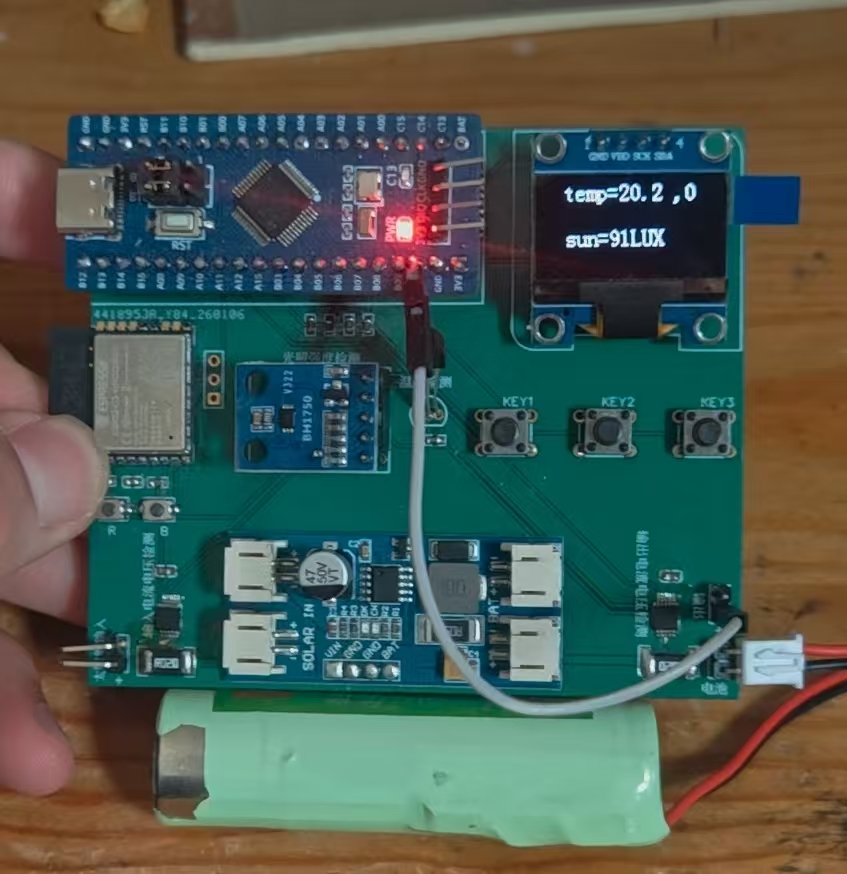

本地OLED显示界面：

• 界面1：温度和光照强度
• 界面2：光伏输入参数（电压、电流、功率）
• 界面3：锂电池参数（电压、电流、电量百分比）

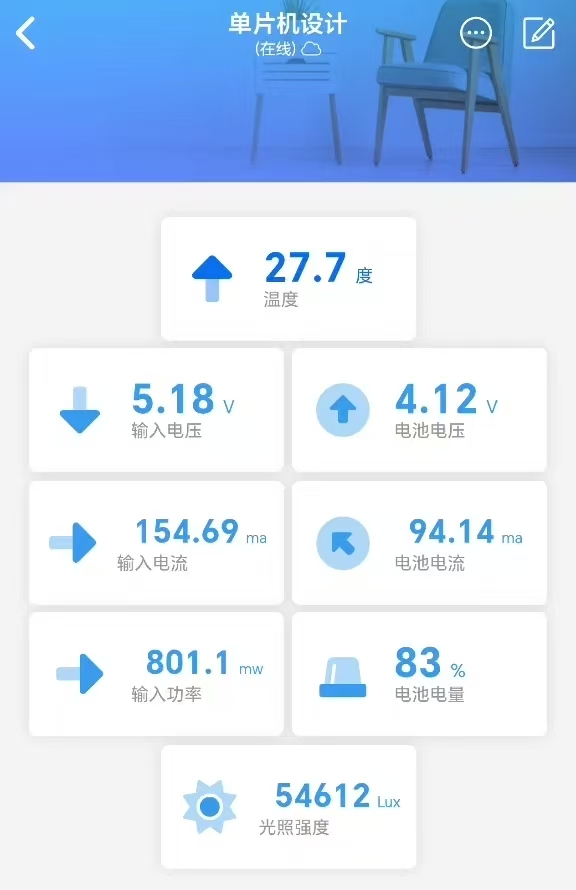

手机APP监控界面：

1. • 实时数据显示卡片：电压、电流功率、电量、温度、光照强度
1.

   七、设计中遇到的难题和解决方法

   多传感器数据同步问题
2. 1. 问题描述：8个传感器数据采集和传输需要精确同步，避免数据错乱。
      解决方案：采用定时器中断统一触发，数据采集设计数据打包协议，添加数据校验位在ESP32端添加数据完整性检查

八、对本次竞赛的心得体会

通过参加2026贸泽电子M-Design创意设计竞赛，我有以下几点深刻体会：

技术创新方面

1. 绿色能源技术的重要性：本项目让我深刻认识到可再生能源技术的巨大潜力和应用价值，光伏充电系统在偏远地区和物联网设备中有着广阔的应用前景。
2. 系统集成能力提升：将MPPT充电、电池管理、环境监测、物联网通信等多个子系统整合到一个项目中，极大提升了我的系统设计和集成能力。
3. 跨学科知识融合：项目涉及电力电子、嵌入式系统、物联网通信、传感器技术等多个领域，促进了我跨学科知识的融合和应用。

工程实践方面

1. 从理论到实践的跨越：将课本上学到的MPPT算法、电池管理算法等理论知识应用到实际项目中，遇到了很多理论中未涉及的实际问题，通过解决问题获得了宝贵的实践经验。
2. 团队协作的重要性：虽然这是一个个人项目，但在开发过程中与同学、老师的交流讨论让我认识到团队协作在复杂项目开发中的关键作用。
3. 文档和规范的重要性：完整的项目文档、规范的代码注释、清晰的电路图是项目成功的重要保障，也是工程实践的基本要求。

社会价值方面

1. 节能减排的实际贡献：通过优化光伏充电效率，本系统能够提高能源利用率，为节能减排做出实际贡献。
2. 物联网技术的社会应用：项目展示了物联网技术在能源管理领域的应用前景，为智能电网、分布式能源等提供了技术参考。
3. 创新设计的推广价值：项目的模块化设计和可扩展性使其可以应用于多种场景，如太阳能路灯、野外监测站、农业物联网等。

个人成长方面

1. 解决问题能力的提升：在项目开发过程中遇到的各种技术难题，通过查阅资料、实验验证、优化改进，最终都找到了解决方案，这极大提升了我的问题解决能力。
2. 工程思维的形成：学会了从系统角度思考问题，考虑性能、成本、可靠性、可维护性等多个维度，形成了初步的工程思维。
3. 持续学习的习惯：技术更新迅速，必须保持持续学习的态度，本项目让我养成了跟踪新技术、学习新工具的良好习惯。

未来展望

本项目还有很大的改进空间，未来计划：

1. 增加人工智能算法，实现智能充放电策略
2. 扩展为多节点网络，支持分布式光伏监控
3. 开发Web管理平台，提供更丰富的数据分析功能
4. 优化硬件设计，降低成本，提高可靠性

通过这次竞赛，我不仅完成了一个技术创新项目，更重要的是获得了宝贵的工程实践经验和解决问题的能力，这将对我未来的学习和职业发展产生深远影响。感谢贸泽电子提供这样一个展示创新成果的平台，让我有机会将理论知识转化为实际应用，为绿色能源技术的发展贡献自己的一份力量。
