2026 Make Blocks #2 阶段 1 - DS18B20 温度采集模块设计
一、所选任务介绍
本任务为设计一款温度传感器采集模块，核心目标是实现环境温度的精准采集，并通过标准数字接口为后续控制系统提供稳定的数据源。温度采集是工业控制、智能家居、环境监测等场景中最基础的感知环节，数字温度传感器凭借抗干扰能力强、接口简单、无需额外信号调理电路等优势，成为中小系统的首选方案。本模块基于 1-Wire 协议实现单总线通信，支持 3.3V/5V 宽电压供电，通过标准化接口实现与 MCU 开发板的快速对接，同时预留了扩展接口，支持多传感器级联，满足不同场景的温度采集需求。
二、设计方案介绍
本模块采用DS18B20 数字温度传感器作为核心采集单元，整体方案围绕 “单总线通信 + 宽电压兼容 + 标准化接口” 的思路设计.
方案的核心优势在于：
- 无需额外信号调理电路，DS18B20 直接输出数字温度数据，避免了模拟信号的噪声干扰；
- 1-Wire 单总线协议仅需一根数据线即可实现通信，节省 MCU 引脚资源；
- 3.3V/5V 兼容供电，适配绝大多数主流 MCU 开发板；
- 双排针接口支持传感器级联，可扩展为多节点温度采集系统。
三、主要芯片选型与介绍
本模块核心器件为DS18B20 数字温度传感器，关键参数与选型依据如下：
- 核心功能：支持 9~12 位分辨率的温度采集，测温范围 - 55℃~+125℃，在 - 10℃~+85℃范围内精度可达 ±0.5℃，满足绝大多数民用与工业场景的温度采集需求；
- 通信协议：采用 1-Wire 单总线协议，仅需一根 DQ 数据线即可实现与 MCU 的双向通信，同时支持多传感器级联，单条总线可挂载多个 DS18B20；
- 供电方式：支持寄生供电与外部供电两种模式，本设计采用外部供电模式，通过 VCC 引脚直接供电，配合 10kΩ 上拉电阻保证总线电平稳定，避免寄生供电的功率限制问题；
- 器件采购信息：该传感器在 DigiKey 官网可正常采购，型号为 DS18B20+，链接：https://www.digikey.cn/zh/products/detail/analog-devices-inc-maxim-integrated/DS18B20/420071。
辅助器件选型：
- 10kΩ 上拉电阻（0805 封装）：为 1-Wire 总线提供上拉电平，保证通信稳定性；
- 1kΩ 限流电阻 + NCD0805 LED：电源状态指示灯，模块供电正常时 LED 点亮，直观反馈供电状态；
- X6511WV-03H-C30D60 排针：标准化 3Pin 接口，支持与 MCU 开发板的快速插拔，同时预留级联接口。
四、原理图与 PCB 设计介绍

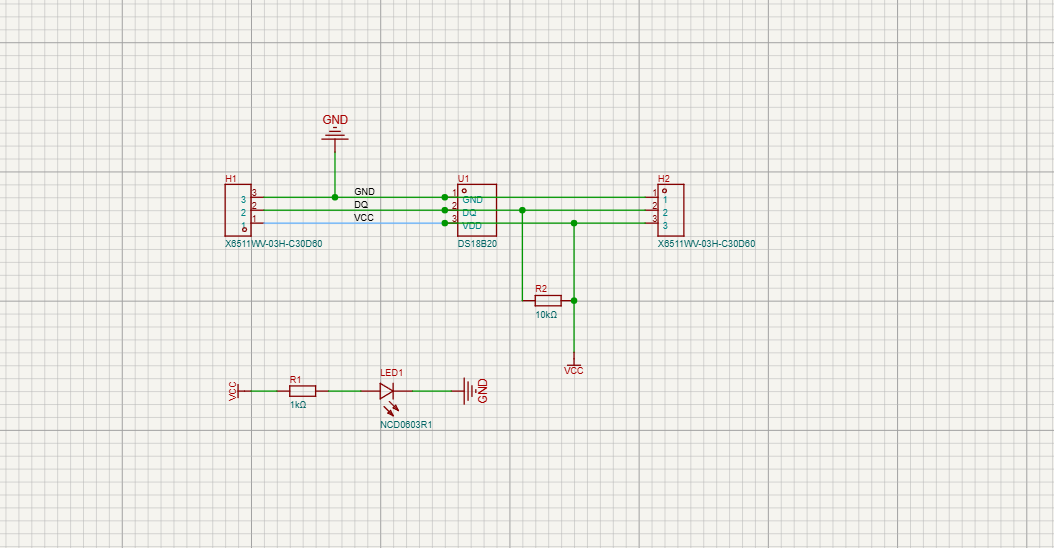

1. 原理图设计
模块原理图分为三大核心部分：
- DS18B20 核心电路：VCC 引脚接供电，GND 引脚接地，DQ 引脚通过 10kΩ 上拉电阻接 VCC，实现 1-Wire 总线的电平稳定，同时通过双排针 H1、H2 引出所有引脚，支持传感器级联；
- 电源指示电路：1kΩ 限流电阻与 LED 串联，VCC 供电时 LED 点亮，反馈模块供电状态；
- 接口电路：H1 为传感器输入接口，H2 为输出接口，均为 3Pin 定义（GND、DQ、VCC），方便与 MCU 开发板对接，同时支持多模块级联扩展。

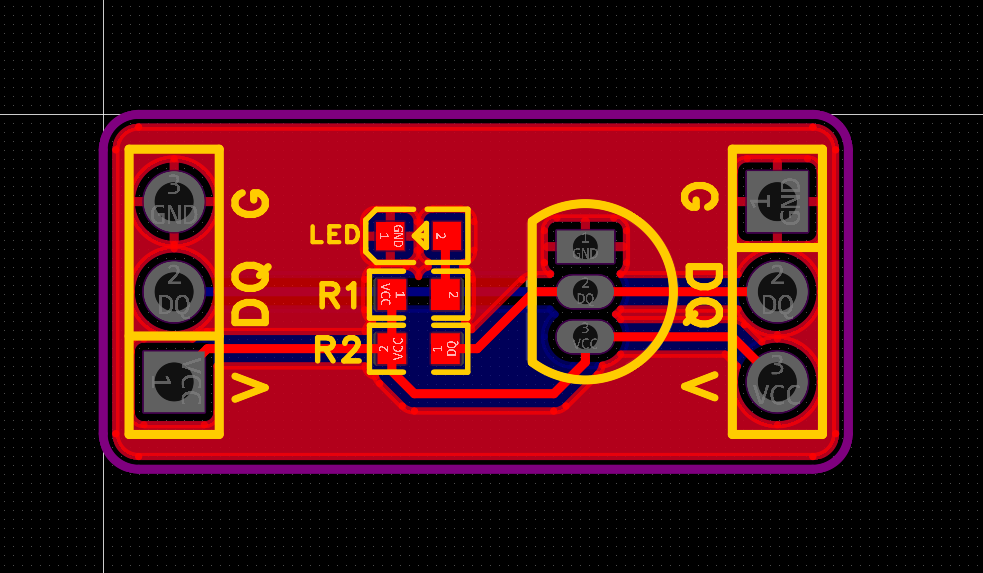

2. PCB 设计
PCB 采用单面板设计，布局紧凑，尺寸为 25mm×15mm，适配小型化应用场景：
- 传感器核心器件居中放置，上拉电阻靠近 DQ 引脚，减少走线长度，降低信号干扰；
- 电源线采用宽走线设计，保证供电电流稳定；
- 双排针对称布局，分别位于 PCB 两侧，方便级联与对接；
- 丝印层标注清晰的引脚定义（G、D、V），避免接线错误；
- 板边做圆角处理，提升使用安全性，同时预留了安装孔位，方便模块固定。

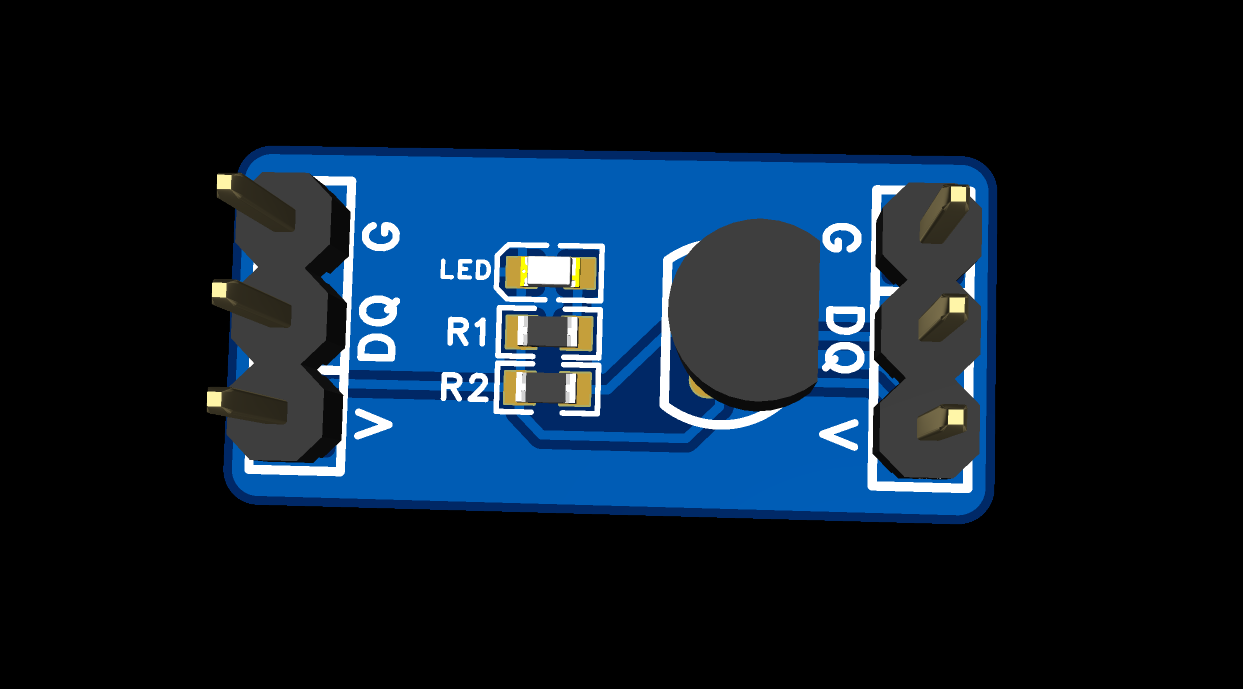

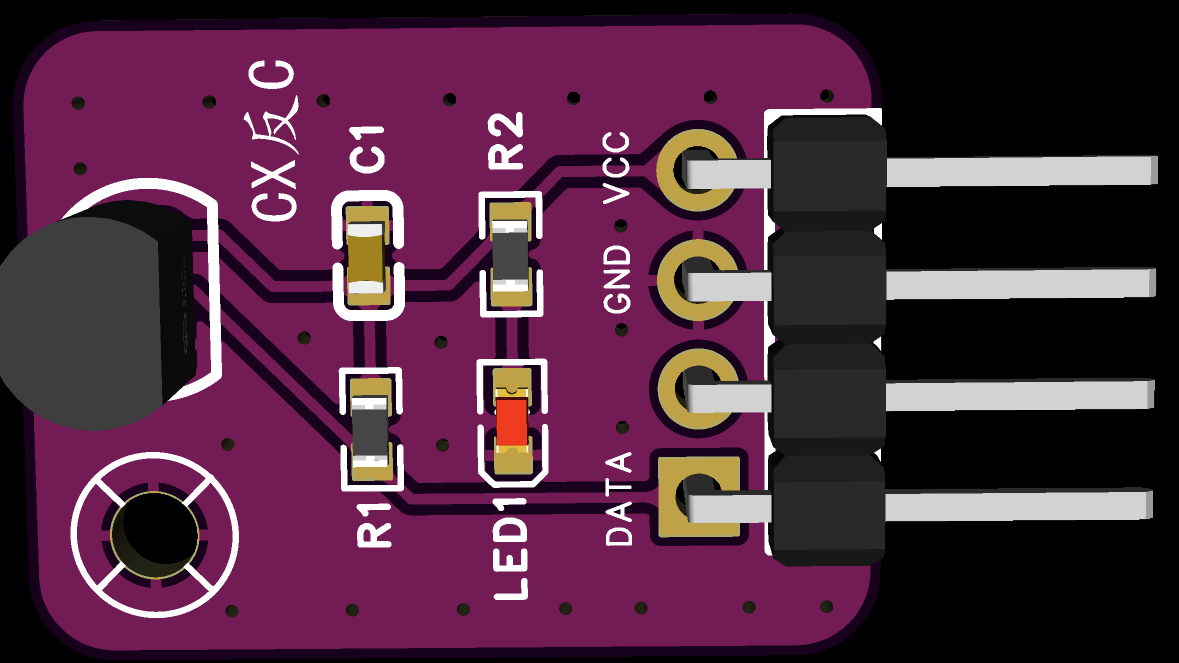

3.3D展示
图中3D器件方向相反,实际不影响安装
五、模块主要性能指标与管脚定义
1. 主要性能指标
参数项 | 指标 |
|---|---|
供电电压 | 3.3V~5V DC |
测温范围 | -55℃~+125℃ |
测温精度 | ±0.5℃（-10℃~+85℃） |
通信协议 | 1-Wire 单总线 |
接口形式 | 3Pin 排针（2.54mm 间距） |
级联支持 | 单总线可挂载多个 DS18B20 |
2. 管脚定义（以 H1 接口为例）
引脚序号 | 丝印标识 | 功能定义 |
|---|---|---|
1 | VCC | 电源正极（3.3V/5V） |
2 | DQ | 1-Wire 数据通信引脚 |
3 | GND | 电源地 |
六、心得体会
本次 DS18B20 温度采集模块的设计，让我对数字传感器的单总线通信、PCB 布局与信号完整性有了更深入的理解。在设计过程中，重点解决了以下几个关键问题：
- 上拉电阻的选型：10kΩ 上拉电阻是 DS18B20 单总线通信的关键，若阻值过小会导致总线电流过大，阻值过大则会影响总线电平切换速度，最终选择 10kΩ 电阻平衡通信稳定性与功耗；
- 接口兼容性设计：通过双排针布局，既支持单模块独立使用，也支持多传感器级联，提升了模块的扩展性；
- 电源指示电路的优化：1kΩ 限流电阻保证 LED 在 3.3V 和 5V 供电下均能正常工作，同时避免了 LED 过流损坏。
同时，设计中也发现了一些可优化的方向：例如可在 VCC 引脚增加滤波电容，进一步抑制电源噪声；也可预留寄生供电的接线位，适配无外部供电的场景。本次设计的模块结构简单、稳定可靠，可直接应用于环境监测、温控系统等场景，也为后续多传感器融合采集模块的设计奠定了基础。
