2026 Make Blocks #2阶段1 - 温度环境传感器采集模块设计
该项目使用了LCEDA、MAX31820,实现了温度采集的设计,它的主要功能为:采集环境温度数据,通过单总线与MCU传输。
标签
模块
温度采集
Make Blocks
MAX31820
CX反C
更新2026-06-01
18

一、所选任务介绍

本任务为设计一款温度环境传感器采集模块,核心目标是实现环境温度的精准采集,并通过标准数字接口将数据输出,为后续控制系统提供稳定、可靠的数据源。

在工业检测领域,温度是至关重要的基础参数:

  • 工业生产中,设备运行、工艺过程、仓储环境都需要实时温度监测,超温会导致设备故障、产品报废甚至安全事故;
  • 温度数据是设备状态诊断、工艺闭环控制的关键依据,稳定可靠的温度采集是工业控制系统正常运行的前提;
  • 长距离、多节点的温度采集需求,对传感器的抗干扰性、组网能力和易用性提出了更高要求。

本设计针对上述需求,以单总线数字温度传感器 MAX31820MCR+为核心,搭建了一款低成本、易扩展、抗干扰的温度采集模块,满足工业及嵌入式场景下的温度数据采集需求。


二、设计方案介绍

1. 整体设计思路

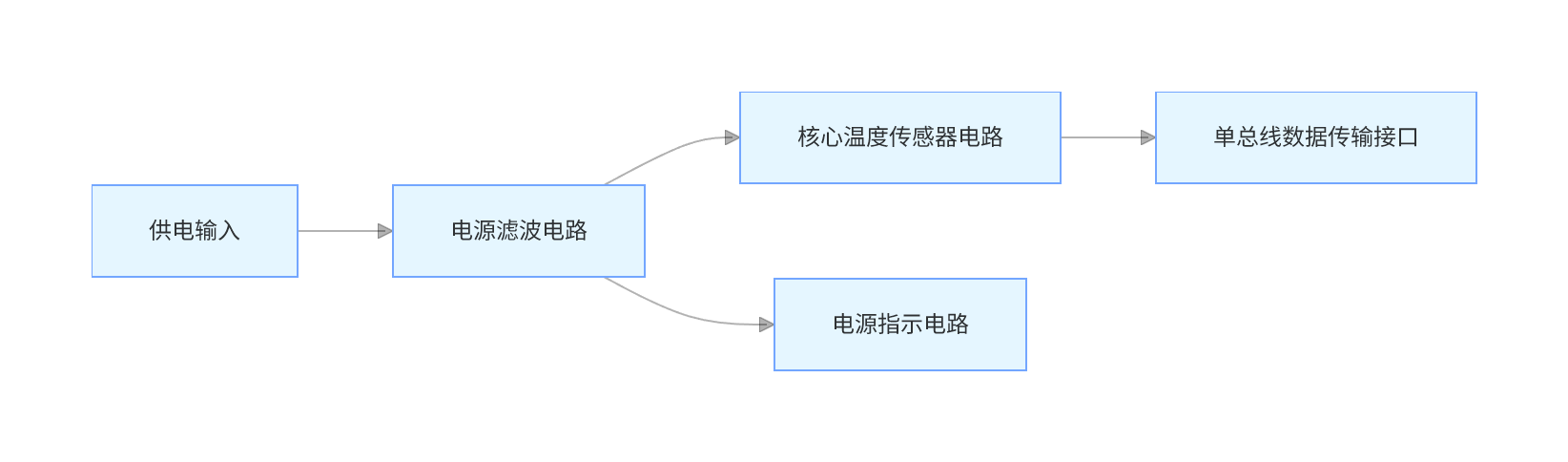

模块以单总线温度传感器为核心,围绕 “温度采集 - 电源管理 - 状态指示 - 数据传输” 四大功能展开设计,整体架构如下:


2. 板上资源框图

模块名称

核心器件

功能说明

传感器电路

MAX31820MCR+

单总线数字温度采集,实现 - 55℃~+125℃测温

电源滤波电路

100nF 陶瓷电容

滤除电源纹波,提升供电稳定性

电源指示电路

LED1 + 4.7K 电阻

电源上电状态可视化,直观判断模块供电状态

数据传输电路

PZ254R-11-04P 排针

提供单总线接口,适配iic接口电路,兼容 3.3V/5V MCU 系统

固定结构

螺丝孔位

支持模块机械固定,适配工业 / 嵌入式安装场景


三、设计的模块介绍

核心芯片选择:MAX31820MCR+

(1)芯片基础信息

  • 型号:MAX31820MCR+
  • 类型:单总线(1-Wire)数字温度传感器
  • DigiKey 官方链接点击查看
  • 核心功能:实现高精度数字温度采集,通过单总线协议直接输出数字温度数据,无需主控额外 ADC 转换。


(2)关键参数与优势

参数项

指标说明

测温范围

-55℃ ~ +125℃

测温精度

±0.5℃(10℃~+45℃内)

供电电压

3.0V

通信接口

单总线(1-Wire),单引脚通信

封装形式

TO-92 封装,直插设计,焊接难度低

组网能力

一条总线可挂载多个传感器,地址唯一识别

(3)与其他方案的对比说明

为了体现本方案的优势,将其与 NTC 热敏电阻、SHT30 温湿度传感器进行对比:

对比维度

本方案(MAX31820)

NTC 热敏电阻方案

SHT30 温湿度传感器方案

数据输出形式

数字信号(1-Wire)

模拟电阻值,需主控 ADC 转换

数字信号(I2C)

主控资源占用

低,仅需 1 个 GPIO

高,需占用 ADC 通道

中,需占用 I2C 总线资源

抗干扰能力

强,数字电平传输

弱,模拟信号易受线路干扰

较强,数字信号但对布线有要求

传输距离 / 组网能力

支持长距离传输,单总线可挂载多个传感器

仅支持短距离,一对一连接

长距离传输,I2C 总线挂载节点有限

焊接与易用性

TO-92 直插封装,焊接简单

封装多样,需额外信号调理电路

贴片封装,焊接难度高,对工艺要求高

成本与定位

低成本,专为温度采集设计

成本低但需额外电路支撑

成本较高,核心定位为温湿度采集

对比可见,MAX31820 在温度采集场景中针对性更强,兼顾了易用性、抗干扰性和扩展性,更适合本项目的设计需求。


四、原理图和 PCB 设计介绍


1. 原理图设计

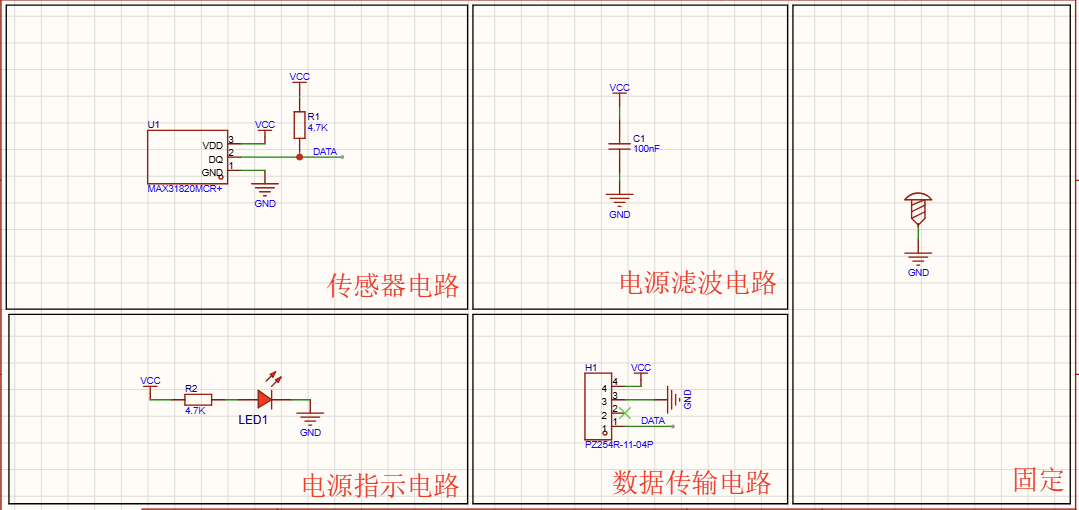

原理图采用模块化设计,将电路划分为五大功能区域,整体结构清晰,便于调试与维护。

各部分电路说明:

  1. 传感器电路:MAX31820 的 VDD 引脚接 VCC 供电,GND 引脚接地,DQ 数据引脚通过 4.7K 上拉电阻连接 VCC,实现单总线通信。上拉电阻是单总线协议的关键,保证总线空闲时为高电平,满足通信时序要求。
  2. 电源滤波电路:100nF 陶瓷电容接在 VCC 与 GND 之间,滤除电源线上的高频纹波,为模块提供稳定的供电环境。
  3. 电源指示电路:LED1 通过 4.7K 限流电阻接 VCC,上电时 LED 点亮,直观反馈模块供电状态。
  4. 数据传输电路:PZ254R-11-04P 4P 排针作为对外接口,引出 VCC、GND、DATA 引脚,可直接与 MCU 开发板连接,兼容 3.3V/5V 系统。
  5. 固定结构:预留螺丝孔位,方便模块在设备内安装固定,提升机械稳定性。

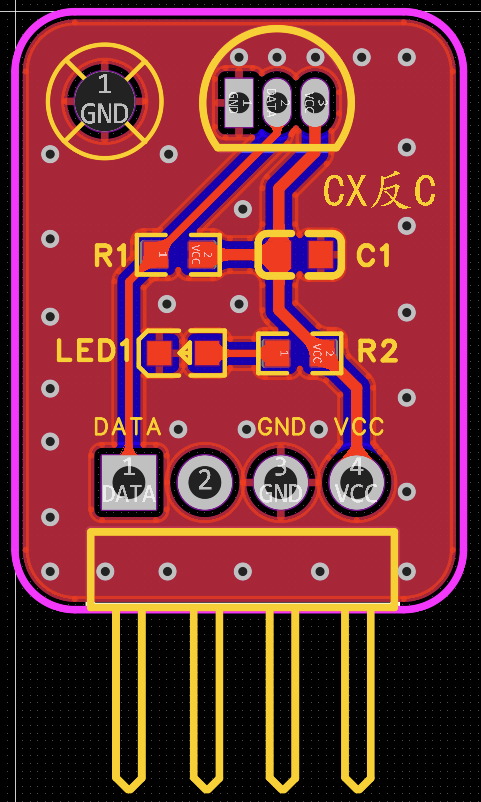

2. PCB 设计


PCB 采用双面板设计,布局紧凑合理,兼顾布线、安装和电磁兼容性。

PCB 设计要点:

  • 电源与地走线采用加粗处理,降低压降和线路阻抗,保证供电稳定性;
  • 传感器数据信号线尽量短且直,减少信号反射和干扰;
  • 电源滤波电容紧邻传感器电源引脚放置,提升滤波效果;
  • 预留固定螺丝孔,适配不同安装场景;
  • 接口排针布局在板边,方便外部接线,同时丝印清晰标注 VCC、GND、DATA 引脚,避免接线错误。

五、模块主要性能指标和管脚定义

1. 主要性能指标

指标项

参数说明

工作电压

3.3V

测温范围

-55℃ ~ +125℃

测温精度

±0.5℃(10℃~45℃),±2℃(全量程)

通信接口

单总线(1-Wire),单引脚通信

最大总线节点数

理论可挂载多个 MAX31820(单总线地址唯一识别)

模块尺寸

适配标准排针接口,兼容通用开发板安装场景

工作电流

典型工作电流≤1mA,待机电流低

2. 管脚定义(对外 4P 排针接口)

引脚序号

信号名称

功能说明

1

DATA

单总线数据通信引脚,与 MCU GPIO 连接

2

NC

预留空引脚,无功能

3

GND

电源地,与 MCU 共地

4

VCC

电源输入,3.3V~5.5V 供电


六、心得体会

本次温度环境传感器采集板的设计,让我对嵌入式硬件开发的完整流程有了更深刻的理解,同时也积累了单总线传感器应用的实际经验:

1. 设计亮点与收获

  • 模块化的设计思路极大提升了开发效率,分模块设计、调试的方式降低了问题排查的难度,也为后续功能扩展预留了空间;
  • 相比 NTC 和多合一传感器,单总线温度传感器在温度采集场景中展现出明显的优势:无需额外 ADC、抗干扰性强、组网灵活,尤其适合多节点、长距离的工业温度采集场景;
  • PCB 布线中电源滤波、上拉电阻的就近布局等细节设计,对电路稳定性和信号完整性至关重要,是本次设计中重点学习和实践的部分。

2. 可优化方向与建议

  • 扩展空间优化:当前模块仅支持单路温度采集,后续可预留多个单总线接口或增加地址跳线,支持多传感器组网采集,进一步发挥单总线的多节点优势;
  • 防护设计:工业场景中可增加 ESD 防护电路和防反接电路,提升模块的抗冲击和容错能力,避免接线错误损坏器件;
  • 功能拓展:可结合 MAX31820 的寄生供电模式,优化供电设计,减少布线复杂度,同时可增加低功耗设计,适配电池供电的低功耗场景;
  • 调试便利性:后续可增加测试点或预留调试接口,方便生产和使用过程中快速排查通信和供电问题。

总体而言,本次设计实现了任务的全部要求,模块功能稳定、接口通用,能够为后续控制系统提供可靠的温度数据源,同时也为后续嵌入式硬件开发积累了宝贵的实践经验。
