任务介绍

本次任务旨在设计一款环境传感器采集板，搭载温度类数字传感器，实现环境温度等参数采集。模块支持 3.3V/5V 宽电压供电，配备模拟信号输出接口，可直接与 MCU 开发板进行连接。采用模拟传感器可简化信号调理电路设计，板载标准外接排针，能够稳定采集环境数据并向外输出，为后续嵌入式控制系统提供可靠的原始传感数据源。

方案介绍

本方案采用 SHT30-ARP-B2.5KS 数字温湿度传感器设计采集板，搭载 AMS1117 稳压芯片将 5V 转为 3.3V 为传感器供电。传感器通过模拟信号输出温湿度数据，无需额外信号调理电路。板载标准 2.54mm 排针接口，可直接与 MCU 开发板对接，实现环境温湿度的稳定采集，为控制系统提供可靠数据源。

方案框图

模块介绍

本模块以 SHT30-ARP-B2.5KS 数字温湿度传感器为核心，板载 AMS1117 稳压芯片，可将 5V 输入转为 3.3V 为传感器供电。传感器通过 模拟信号输出温湿度数据，增加滤波电容和电压跟随的信号调理电路。模块配备标准 2.54mm 排针接口，可直接对接 MCU 开发板，实现环境温湿度的稳定采集，为控制系统提供可靠数据源。

DigiKey官网的链接：SHT30-ARP-B Sensirion AG | 湿度、湿敏传感器 - DigiKey

原理图和PCB模块介绍

本模块采用 SHT30-ARP-B2.5KS 温湿度传感器，板载 5V 转 3.3V 稳压电路为传感器供电。传感器输出经 RC 滤波与 LM358 电压跟随器缓冲，提升信号稳定性，通过 2.54mm 标准排针输出。原理图布局包含电源开关、滤波电路与信号调理，PCB 走线简洁，供电与信号路径清晰，可直接对接 MCU 开发板，实现环境温湿度的稳定采集。

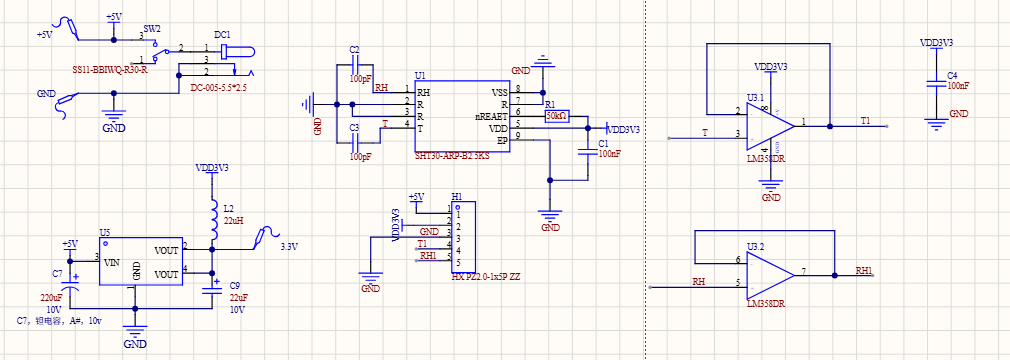

原理图

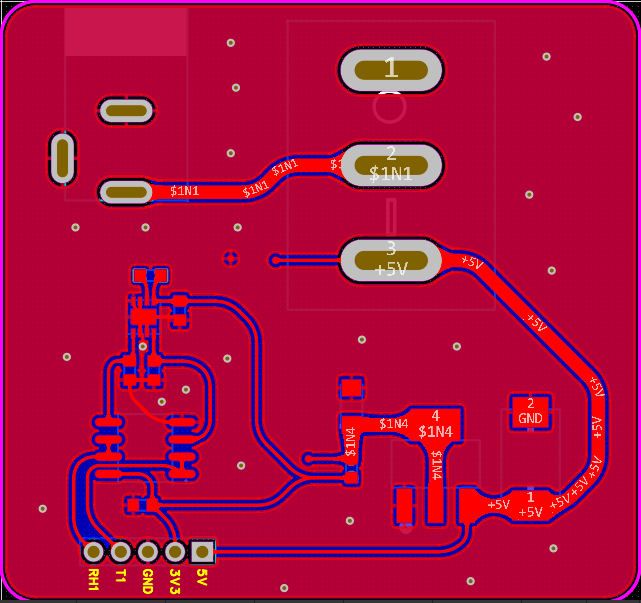

PCB

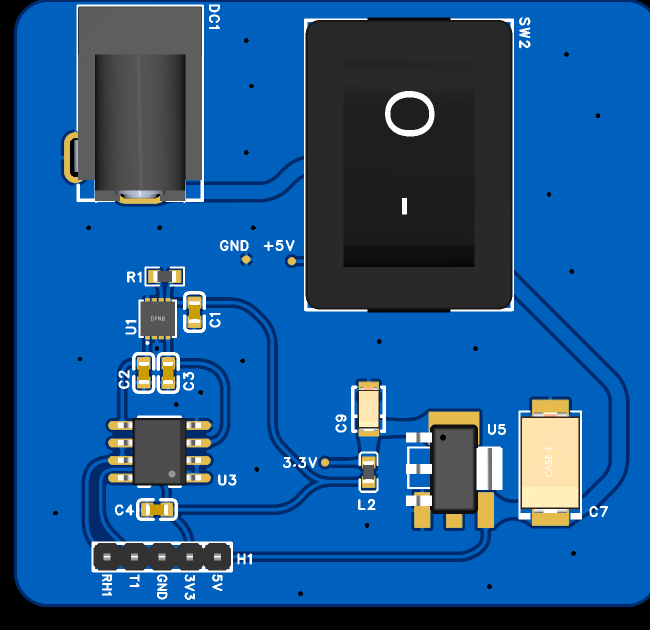

3D效果图

模块主要性能指标和管脚定义

主要性能指标

• 核心器件：采用 SHT30-ARP-B2.5KS 高精度温湿度传感器
• 测量范围：温度 - 40℃～125℃，湿度 0%～100% RH
• 测量精度：温度 ±0.3℃，湿度 ±2% RH
• 供电方式：支持 5V 输入，板载 AMS1117 稳压转 3.3V
• 通信接口：标准模拟输出接口
• 外接形式：2.54mm 排针接口，适配各类 MCU 开发板

管脚定义

心得体会

本次温湿度采集模块设计，我选用 SHT30 高精度模拟传感器完成硬件搭建，熟悉了传感器引脚定义与模拟信号采集。掌握了 AMS1117 稳压电路的设计方法，学会 5V 转 3.3V 电源适配布局。通过规划标准 2.54mm 接口，理解了模块通用性设计要点。设计过程中提升了原理图绘制、器件选型和硬件适配能力，也认识到电源稳定对传感器采集精度的重要性，为后续传感采集系统开发积累了实践经验。
