ADMT4000 多圈角度读取与断电记忆验证全流程实践

摘要： 本文从对 ADMT4000 磁性多圈编码器的初步认知出发，系统梳理了其核心技术参数与工作原理，通过 ANSYS 电磁仿真确定了芯片在磁路中的最优布局，基于 STM32G431 完成了 SPI 通信驱动开发，最终依托伺服系统对多圈角度读取及断电记忆功能进行了完整验证。全文覆盖"仿真-编码-实测"三个环节，可作为同类磁性编码器选型与集成的参考。

一、我的初步认知：磁性多圈编码器的痛点与期待

在多圈绝对值编码器领域，传统方案通常采用机械齿轮组或电池-backed 计数器来实现断电后的圈数保持。前者结构复杂、成本高；后者存在电池寿命和低温失效的风险。因此，当我接触到 ADMT4000 这颗"True Power-On Multiturn Sensor"时，最吸引我的点在于：它不需要外部电池，断电后依然能记住转过的圈数。

其核心原理是利用 GMR（巨磁阻）螺旋纳米线中的磁畴壁运动来记录旋转次数——这是一种真正的非易失性磁性记忆，而非依赖外部供电维持数据。这意味着即使在设备完全断电、磁体继续旋转的情况下，芯片也能在重新上电时报告正确的绝对位置。

二、ADMT4000 核心参数梳理

在正式动手之前，先对芯片的关键参数做一个系统梳理，这些参数直接决定了后续的磁路设计、通信配置和校准策略。

2.1 角度与位置测量能力

2.2 磁场工作窗口

16 mT 的下限非常关键——手册明确指出这是保证 1 ppm 错误率所需的最低磁场强度。磁路设计必须确保在最差工况（温度漂移、机械公差、老化衰减）下，传感器位置的磁场强度仍然不低于 16 mT。

2.3 电气与通信接口

2.4 读取角度的关键注意事项

这一点在实际编程中极其重要，也是最容易踩坑的地方：

1. ANGLE（0x05）和 ABSANGLE（0x03）必须在同一 SPI 事务中连续读取，即使用 64 位帧，且 CS 全程保持低电平。否则可能在读数间隙寄存器被更新，导致圈数和角度不匹配。
2. GMR 多圈传感器的有效断电记忆范围严格限定在 0 ~ 46 圈。如果断电期间磁体转出了这个范围，上电后读数可能是错的

三、ANSYS 磁仿真：确定芯片最优安装位置

在将 ADMT4000 集成到伺服电机之前，磁路设计是必须跨越的第一道门槛。我使用 ANSYS Maxwell 对整个磁系统进行仿真，目标是：

1. 确认传感器位置的磁场强度始终在 16 mT ~ 31 mT 的工作窗口内
2. 优化芯片与磁体的相对位置，使磁场方向尽量平行于芯片平面

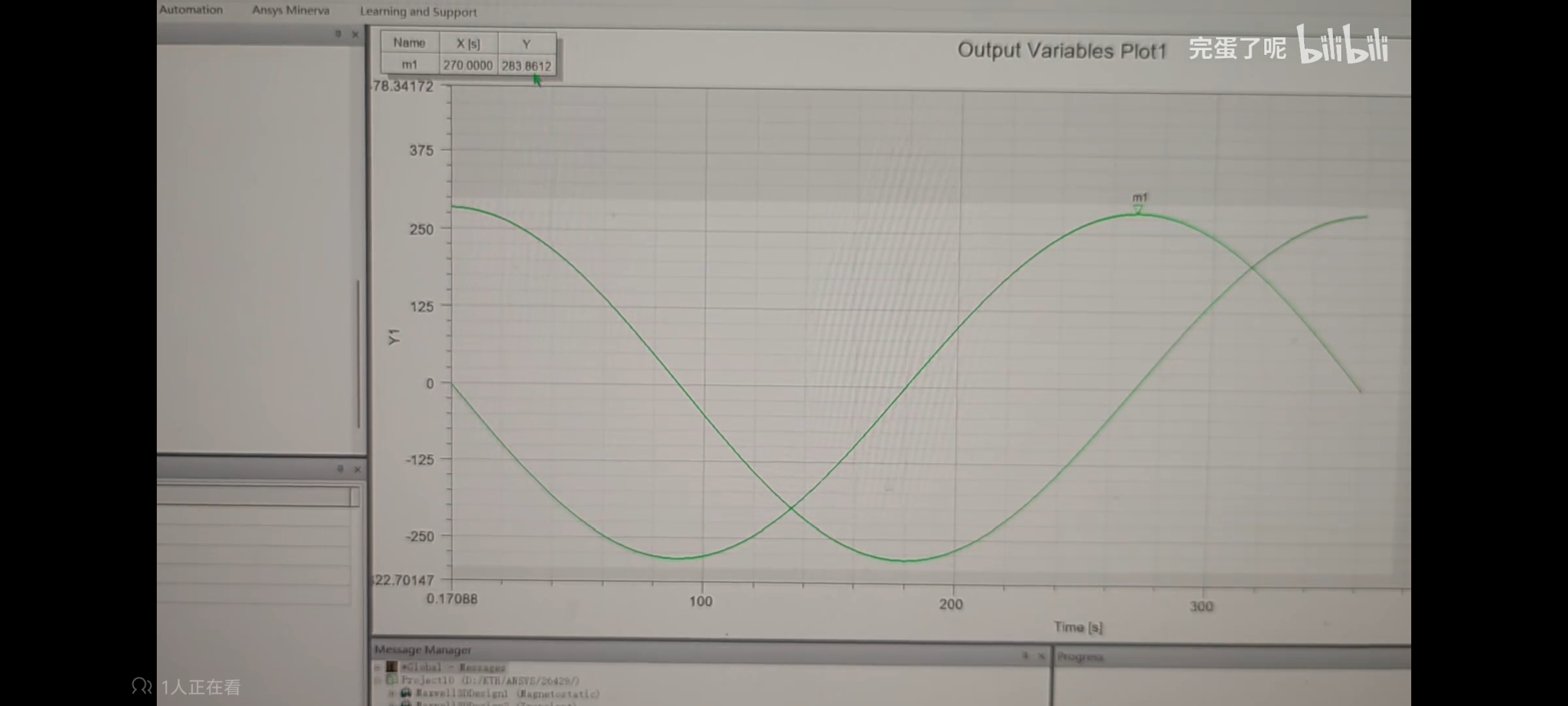

3.1 仿真模型搭建

仿真对象是一个典型的轴端安装方案（end-of-shaft）：圆柱形径向充磁磁体10mm直径（材质 N35）安装在电机轴端，ADMT4000 放置在 PCB 上，正对磁体中心。

主要考虑的几何参数包括：

• 气隙（Air Gap）：磁体底面到芯片表面的距离

3.2最终布局决策

基于仿真结果，最终确定：

• 标称气隙：6 mm
•

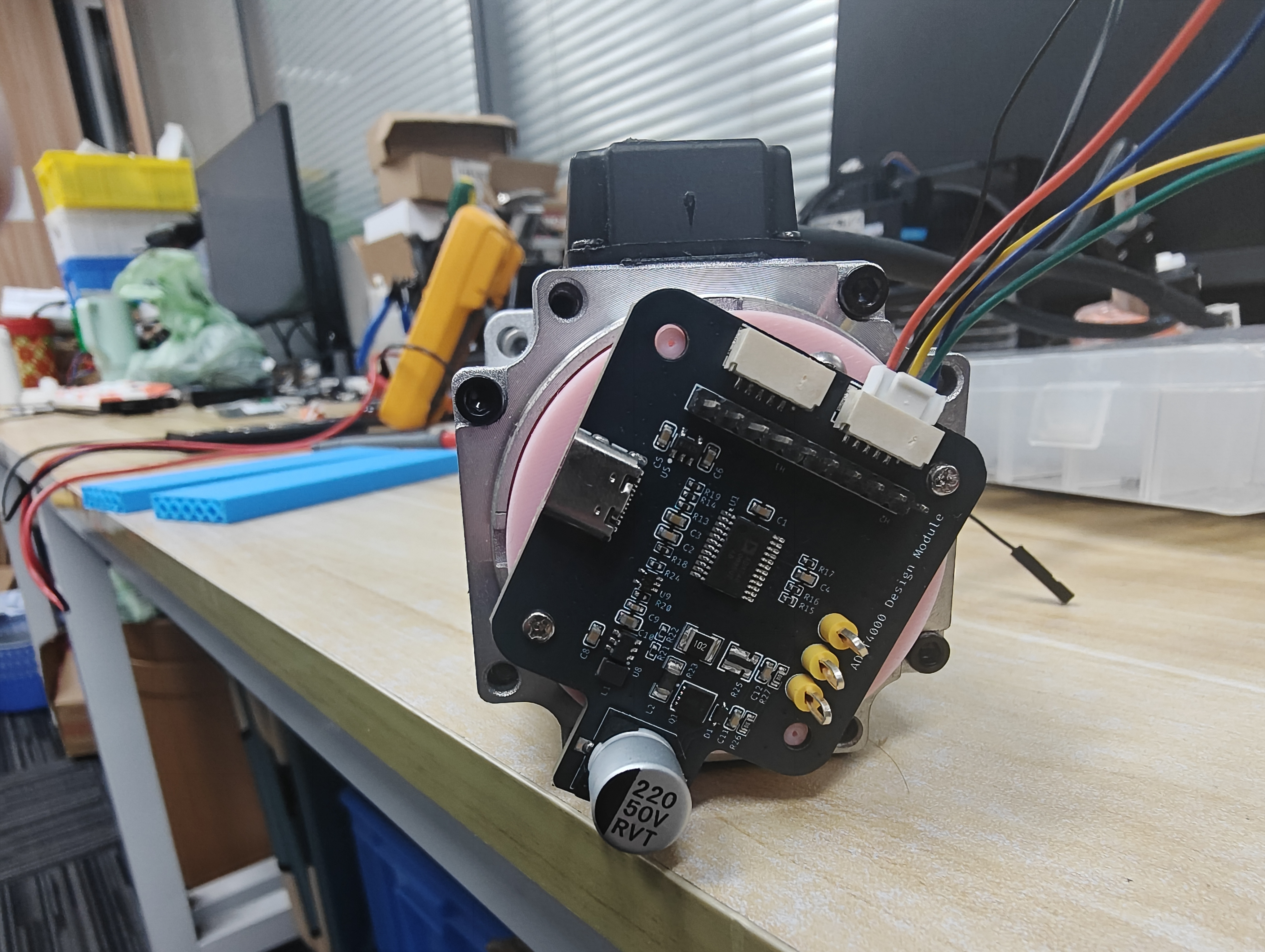

3.3 3D打印支架安装ADTM4000模块

四、软硬件流程介绍

磁路设计完成后，接下来需要编写 MCU 端的 SPI 驱动程序。我选用的是 STM32G431RBTx，主频 170 MHz，带有 3 路 SPI 接口，完全满足 10 MHz 通信速率的要求。

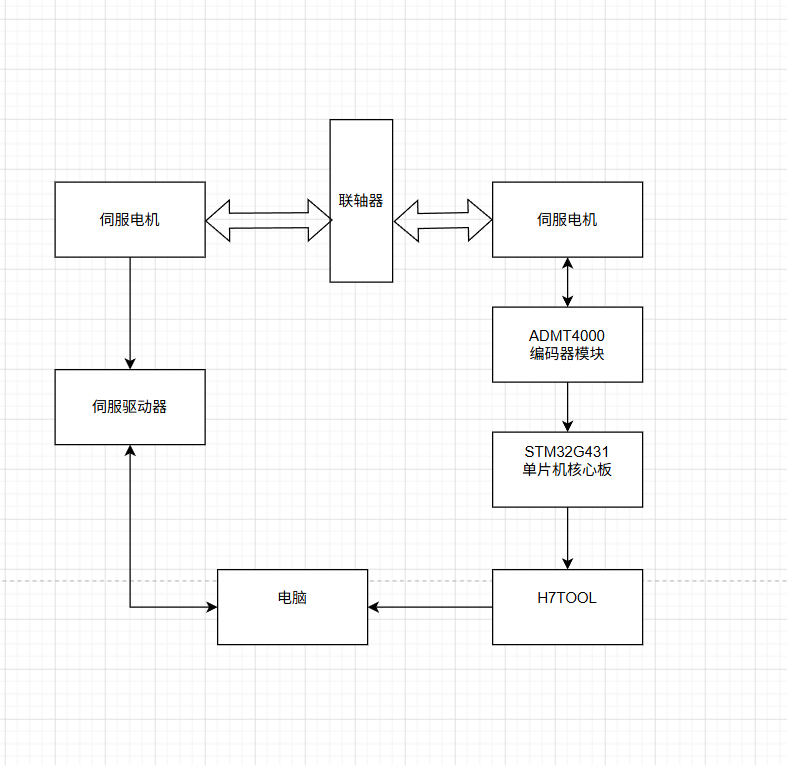

4.1 硬件连接流程图

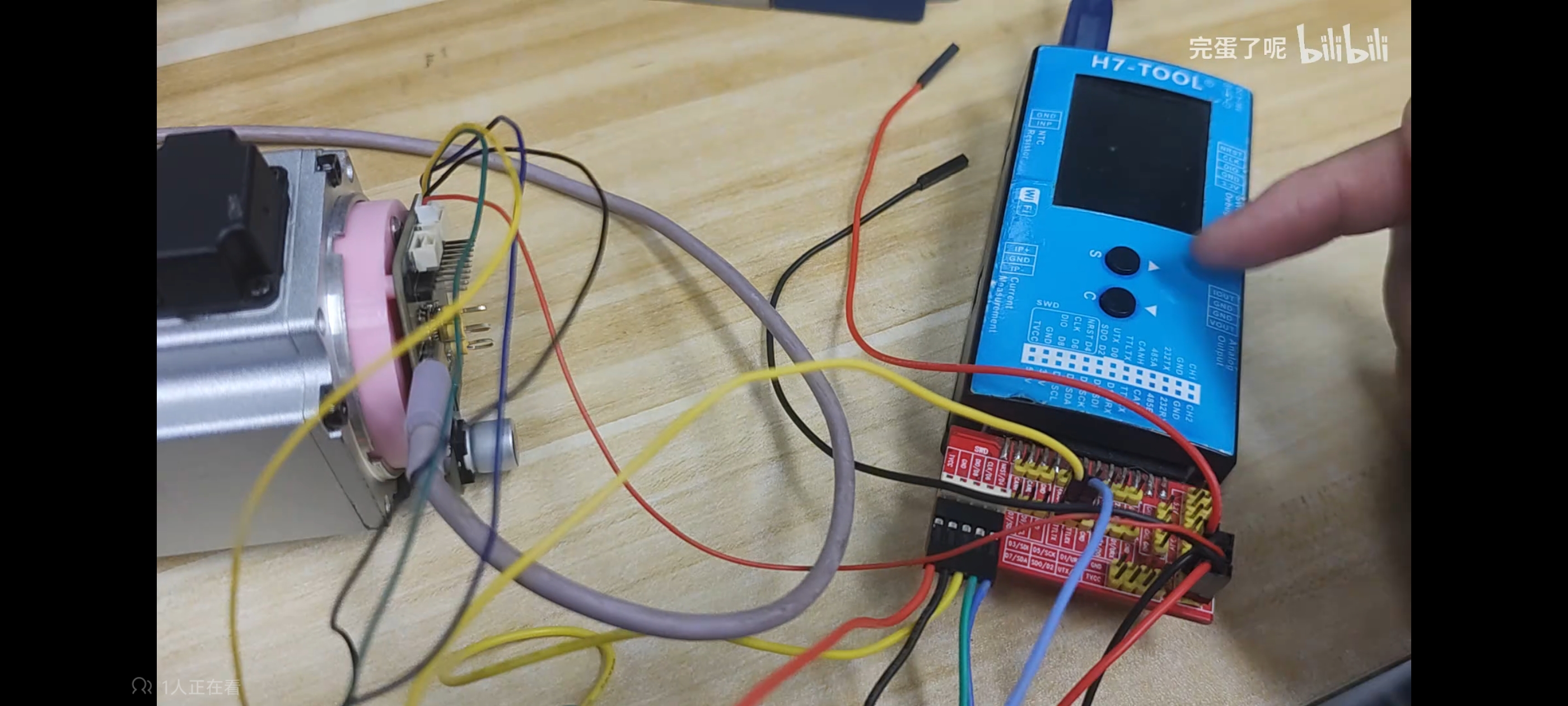

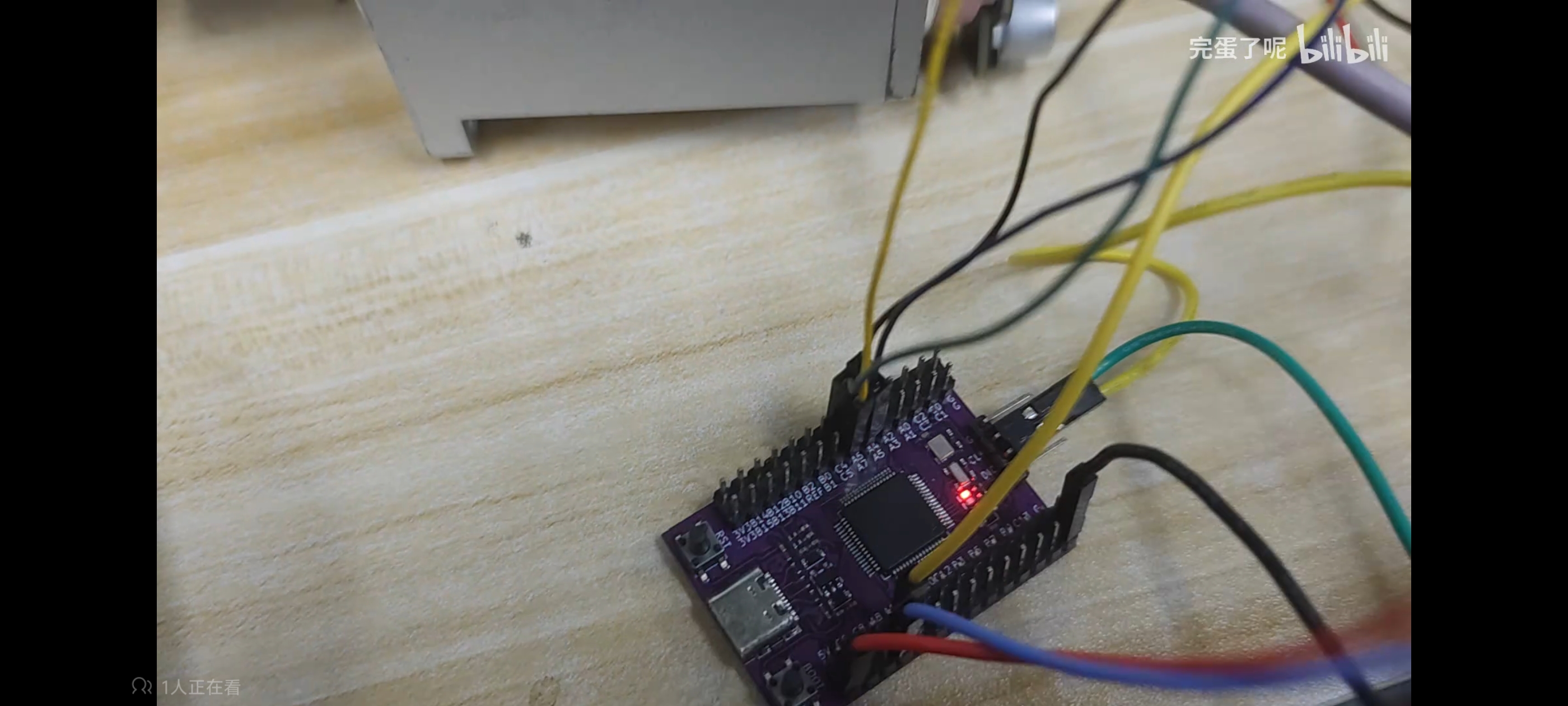

4.2 主要硬件连接

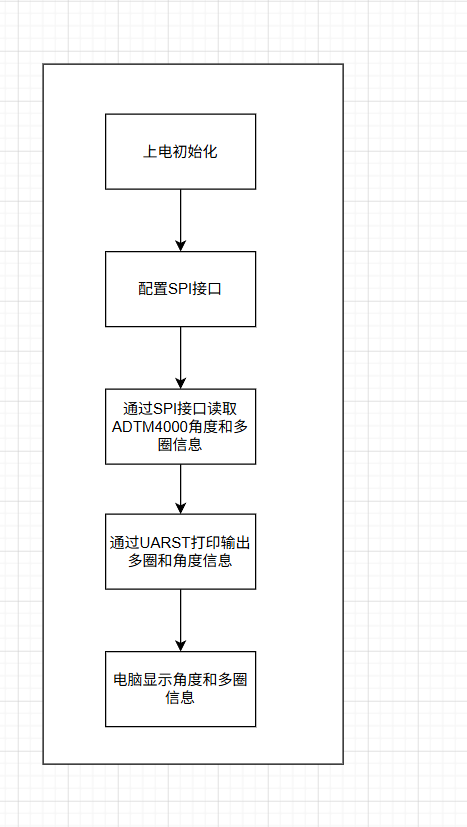

4.3 软件流程图

4.4 CUBEMAX生产的SPI配置

void MX_SPI1_Init(void)
{


  /* USER CODE BEGIN SPI1_Init 0 */


  /* USER CODE END SPI1_Init 0 */


  /* USER CODE BEGIN SPI1_Init 1 */


  /* USER CODE END SPI1_Init 1 */
  hspi1.Instance = SPI1;
  hspi1.Init.Mode = SPI_MODE_MASTER;
  hspi1.Init.Direction = SPI_DIRECTION_2LINES;
  hspi1.Init.DataSize = SPI_DATASIZE_8BIT;
  hspi1.Init.CLKPolarity = SPI_POLARITY_LOW;
  hspi1.Init.CLKPhase = SPI_PHASE_1EDGE;
  hspi1.Init.NSS = SPI_NSS_SOFT;
  hspi1.Init.BaudRatePrescaler = SPI_BAUDRATEPRESCALER_32;
  hspi1.Init.FirstBit = SPI_FIRSTBIT_MSB;
  hspi1.Init.TIMode = SPI_TIMODE_DISABLE;
  hspi1.Init.CRCCalculation = SPI_CRCCALCULATION_DISABLE;
  hspi1.Init.CRCPolynomial = 7;
  hspi1.Init.CRCLength = SPI_CRC_LENGTH_DATASIZE;
  hspi1.Init.NSSPMode = SPI_NSS_PULSE_ENABLE;
  if (HAL_SPI_Init(&hspi1) != HAL_OK)
  {
    Error_Handler();
  }
  /* USER CODE BEGIN SPI1_Init 2 */


  /* USER CODE END SPI1_Init 2 */


}

4.5 圈数与角度读取与解析

#include "admt4000.h"


/* 私有变量 ---------------------------------------------------------*/
static uint8_t tx_buff[8] = {0x83, 0x00, 0x00, 0x00, 0x85, 0x00, 0x00, 0x00};
static uint8_t rx_buff[8];


/* 私有函数声明 ---------------------------------------------------------------*/
static void admt4000_cs_low(void);
static void admt4000_cs_high(void);


/* 私有函数 ---------------------------------------------------------*/
static void admt4000_cs_low(void)
{
    HAL_GPIO_WritePin(SPI1_CS_GPIO_Port, SPI1_CS_Pin, GPIO_PIN_RESET);
}


static void admt4000_cs_high(void)
{
    HAL_GPIO_WritePin(SPI1_CS_GPIO_Port, SPI1_CS_Pin, GPIO_PIN_SET);
}


/* 导出函数 --------------------------------------------------------*/


/**
 * @brief 计算ADMT4000协议的CRC5校验码
 * @param data 32位数据字
 * @return 5位CRC校验值
 */
uint8_t admt4000_crc5(uint32_t data)
{
    uint8_t crc = 0x1F;  /* 初始值: 全1 */


    for (int i = 30; i >= 5; i--) {
        uint8_t input_bit = ((data >> i) & 0x01);
        uint8_t feedback = ((crc >> 4) & 0x01) ^ input_bit;


        crc = (crc << 1) & 0x1E;  /* 左移1位,保持低5位 */
        if (feedback) {
            crc ^= 0x05;  /* 多项式 x^2 + x^0 (二进制: 00101) */
        }
    }


    return crc & 0x1F;  /* 返回低5位 */
}


/**
 * @brief 初始化ADMT4000接口
 */
void admt4000_init(void)
{
    /* 命令字节已预设在tx_buff中 */
    /* CS引脚和SPI初始化由CubeMX的MX_GPIO_Init/MX_SPI1_Init处理 */
}


/**
 * @brief 从ADMT4000传感器读取角度数据
 * @param data 数据结构的指针,用于存储读取结果
 * @return 0=成功, 1=错误
 */
uint8_t admt4000_read(ADMT4000_Data_t *data)
{
    if (data == NULL) {
        return 1;
    }
        /*SPI通信*/
    admt4000_cs_low();
    HAL_SPI_TransmitReceive(&hspi1, tx_buff, rx_buff, 8, 0xFF);
    admt4000_cs_high();



    /* 复制原始缓冲区 */
    for (int i = 0; i < 8; i++) {
        data->raw[i] = rx_buff[i];
    }


    /* 从字节1-2解析粗角度 (10位) */
    data->angle_raw = ((rx_buff[1] << 8) | rx_buff[2]) & 0x3FF;
    data->angle_deg = data->angle_raw / 1024.0 * 360.0;


    /* 从字节1高位解析圈数 */
    data->turn = rx_buff[1] >> 2;


    /* 从字节5-6解析细角度 (12位) */
    data->angle_fine_raw = ((rx_buff[5] << 8) | rx_buff[6]) >> 4;
    data->angle_fine_deg = data->angle_fine_raw / 4096.0 * 360.0;


    /* 对前4字节进行CRC校验 */
    data->crc_received = rx_buff[3] & 0x1F;
    uint32_t crc_data = ((uint32_t)tx_buff[0] << 24) |
                        ((uint32_t)rx_buff[1] << 16) |
                        ((uint32_t)rx_buff[2] << 8) |
                        rx_buff[3];
    data->crc_calculated = admt4000_crc5(crc_data);
    data->crc_ok = (data->crc_received == data->crc_calculated) ? 1 : 0;


    return 0;
}

五、伺服系统验证：多圈角度与断电记忆实测

驱动代码完成后，将整个系统接入伺服平台进行实测验证。验证目标分为三个层面：

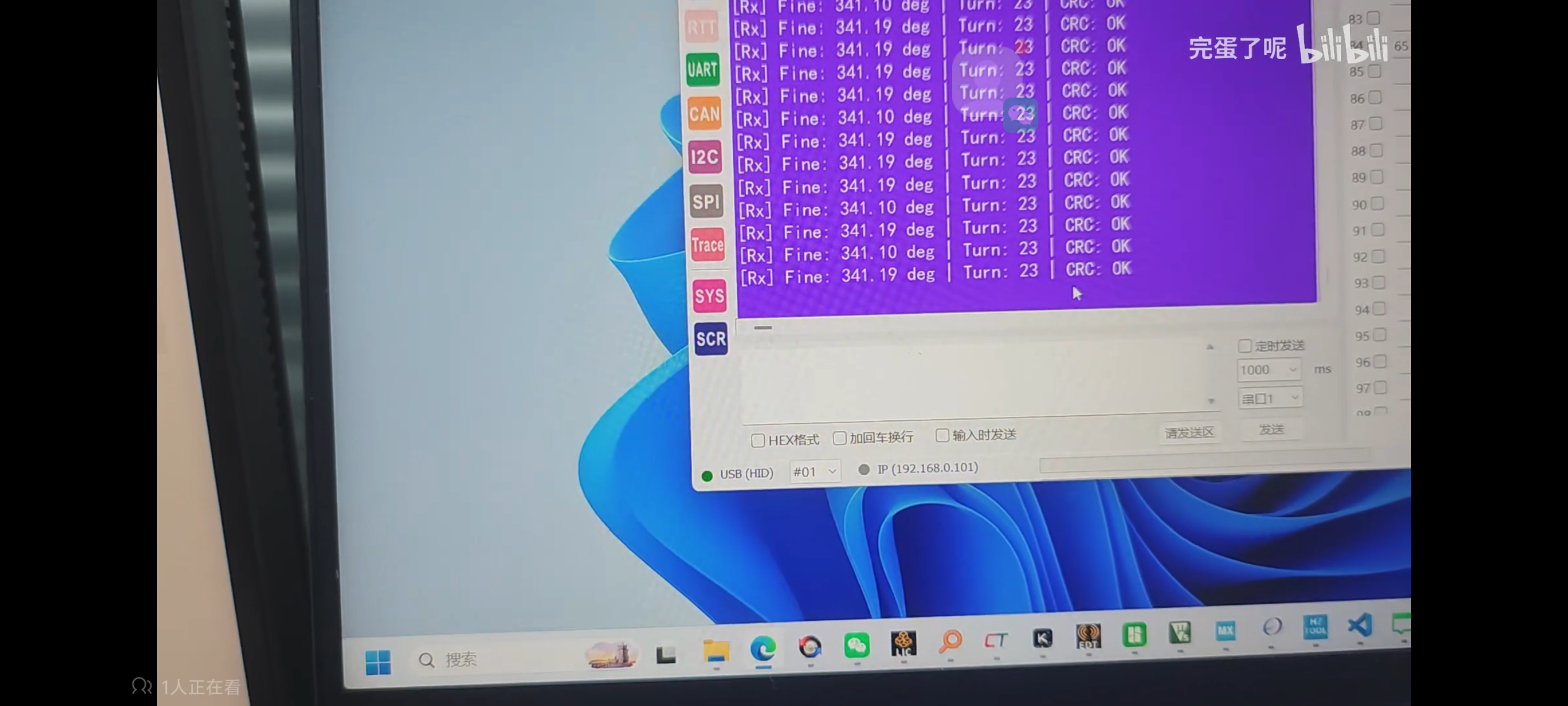

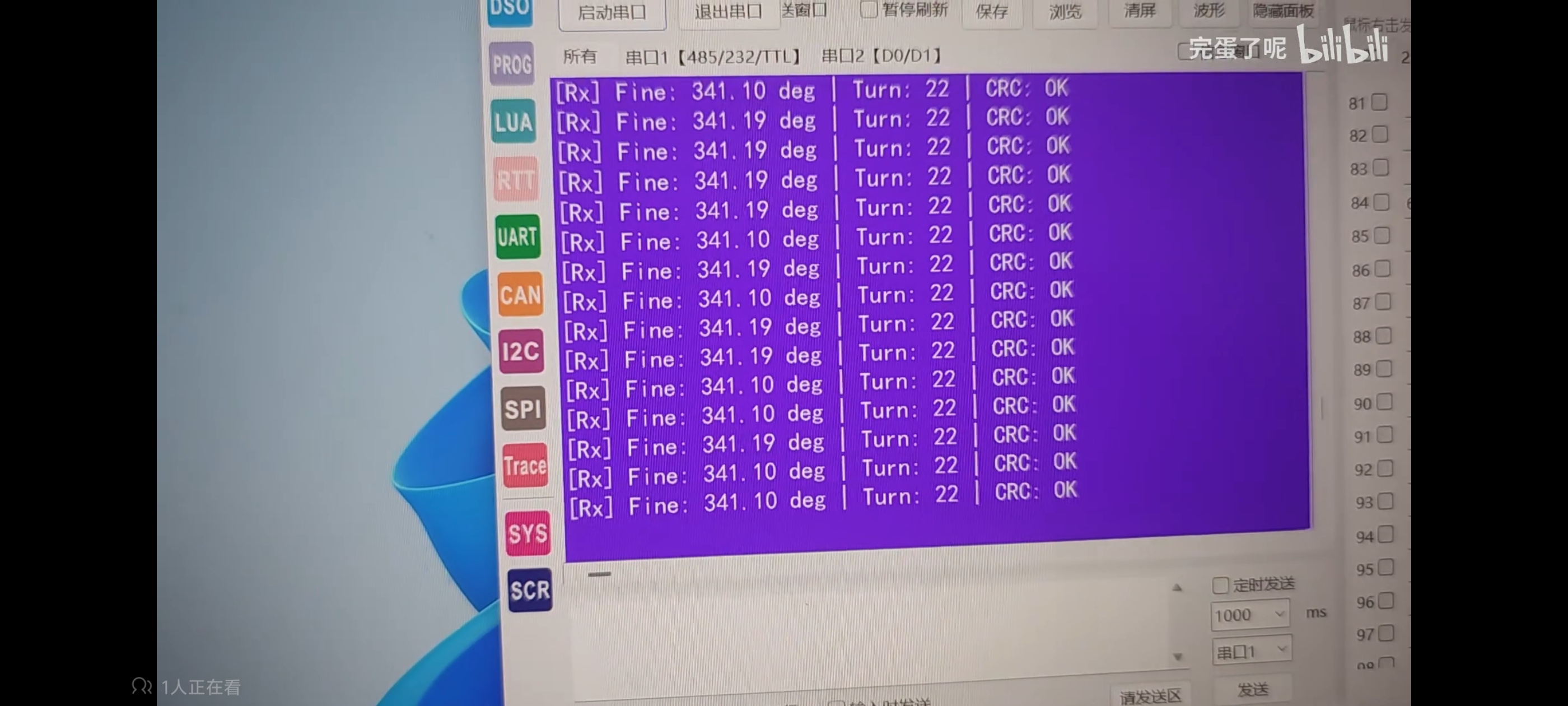

5.1 验证项一：验证不断电的角度读取和多圈验证

方法：让伺服电机旋转360度看串口打印到电脑上的角度变化和多圈变化

结果：

• 单圈角度不变，341.19°
• 多圈数减少，23变为22
•

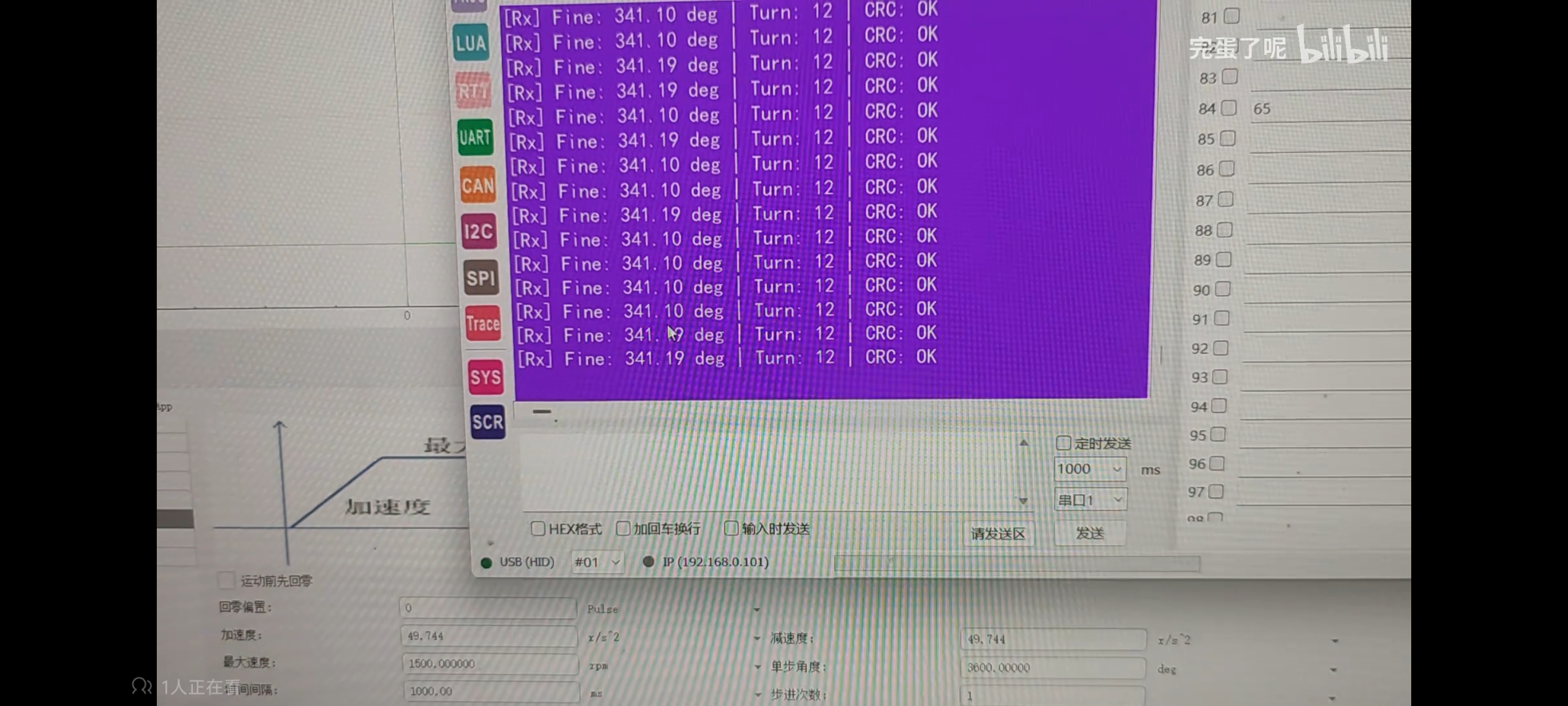

5.2 验证项二：验证断电的角度读取和多圈验证

方法： 断开编码器供电和单片机供电，让伺服单方向旋转3600度，看串口打印到电脑上的角度变化和圈速变化

结果：

• 单圈角度不变，341.19°
• 多圈数减少10，22变为12
•

结论： ADMT4000 的断电记忆功能工作正常，验证了 GMR 多圈传感器的非易失性记忆能力。

六、总结与经验

通过这次从仿真到编码再到伺服实测的完整验证流程，我对 ADMT4000 有了更深入的理解，也总结了几点关键经验：

1. 磁路设计是根基。ANSYS 仿真帮助我在打板之前就确认了气隙、避免了反复打印结构的时间与成本。
2. SPI 读取必须一次读取。ANGLE 和 ABSANGLE 必须在同一 CS 低电平窗口内读取，这是保证数据一致性的底线。代码中不要拆分两次独立的 SPI 事务。

总体而言，ADMT4000 是一颗设计成熟、功能可靠的磁性多圈编码器。它消除了电池备份的痛点，简化了系统架构，对于需要绝对位置感知但又受限于空间和成本的伺服系统来说，是一个非常值得考虑的选择。
